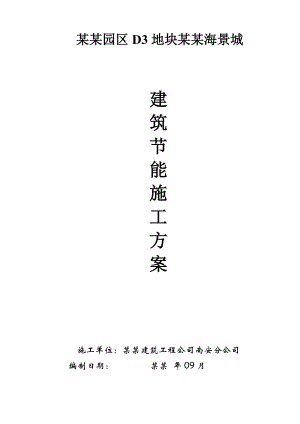

福建某高层框剪结构建筑节能施工方案.doc

某某园区D3地块某某海景城建筑节能施工方案施工单位：某某建筑工程公司南安分公司编制日期： 某某 年09月目 录一、工程概况3二、编制依据及执行标准4三、工程节能设计概况5四、施工部署74.1 工程施工目标74.2 施工组织管理架构及管理职能7五、施工准备工作85.1 技术准备85.2 材料准备85.3 施工机具准备95.4 劳动力准备9六、主要施工方法及技术措施95.1 现浇水泥泡沫保温屋面95.2 外墙节能工程105.3 节能门窗工程12七、成品保护措施13八、质量通病防治措施148.1 节能墙体工程质量问题及防治措施148.2 节能屋面工程质量问题及防治措施148.3 节能门窗工程质量问题及防治措施15九、质量标准、施工质量要求和分项验收179.1 质量保证措施179.2 质量标准及验收18十、安全文明施工保证措施2210.1 安全措施2210.2 文明施工措施23十一、环保及职业健康管理措施2311.1 环境保护措施2311.2 职业健康安全管理措施23十二、季节性施工措施24一、工程概况工程名称：某某园区D3地块某某海景城建设单位：福建省泉州市某某投资有限公司设计单位：洛阳规划建筑设计有限公司监理单位：福建安华发展有限公司施工单位：某某建筑工程公司南安分公司勘察单位：泉州泉成勘察有限公司本工程为现浇钢筋混凝土框架-剪力墙结构，地下一层，地上3栋十九层建筑,建筑高度59.9米(室外地面至檐口)，总建筑面积48116.1m2 ，地下建筑面积6315.92、地上建筑面积41800.18。地下1层为平战结合车库、设备用房；地上结构分3段1#楼、2#楼、3#楼均为地上19层建筑, 室内设计相对标高±0.000为黄海绝对标高6.25M；建筑设计等级一级，地下及屋面防水等级级（发电机房部分为一级）；设计防火分类及耐火等级：一类公共建筑，建筑耐火等级为地下、地上一级；上部结构体系：框剪体系，抗震设防烈度7度。二、编制依据及执行标准1、建筑节能工程施工质量验收规范GB50411-2007；2、夏热冬暖地区居住区建筑节能设计标准JGJ75-20033、福建省居住建筑节能设计标准实施细则DBJ13-62-20044、建筑工程施工质量统一验收标准GB50300-2001；5、公共建筑节能设计标准GB50189-20056、全国民用建筑工程设计技术措施节能专篇（建筑）（20077、屋面工程技术规范GB50345-20048、屋面工程质量验收规范GB50207-20029、铝合金门窗工程设计、施工及验收规范10、塑料门窗安装及验收规程JGJ103-9611、民用建筑工程室内环境污染控制规范GB50325-200112、外墙外保温工程技术规程JGJ144-2004；13、外墙饰面砖工程施工及验收规程JGJ126-2000某某海景城工程施工图纸；14、现行国家有关施工规范及标准及有关政府部门颁发的文件等；15、企业标准。三、工程节能设计概况（1）.公建部分：本工程属于夏热冬暖地区a.单体节能设计：1）内墙面；水泥砂浆内墙面：6mm厚1：2.5水泥砂浆找平层+8mm厚1：3水泥砂浆打底扫毛或划出纹道。乳胶漆内墙面：乳胶漆二道饰面+封底漆一道（干燥后再做面料）+2mm厚腻子分遍刮平+6mm厚1：2.5水泥砂浆找平层+8mm厚1：3水泥砂浆打底扫毛或划出纹道。玻化砖（薄型面砖）内墙面：玻化砖（薄型面砖）（白水泥擦缝）+6mm厚1：2建筑胶水泥砂浆粘帖层+素水泥浆一道+9mm厚1：3水泥砂浆打底扫毛。2）平屋顶热工设计：不上人保温隔热平屋面：10mm厚水泥沙浆+40mm厚C20细石防水混凝土（配ø4200双向钢筋）+50mm厚泡沫玻璃板（=0.06）+2mm高分子丙烯酸弹性防水涂料+20mm厚1：3水泥砂浆找平+最薄处20mm厚LC5.0轻集料混凝土2%找坡层+钢筋混凝土板。上人保温隔热平屋面：5mm厚地砖+5mm厚聚合物砂浆+40mm厚C20细石防水混凝土（配ø4200双向钢筋）+50mm厚泡沫玻璃板（=0.06）+2mm高分子丙烯酸弹性防水涂料+20mm厚1：3水泥砂浆找平+最薄处20mm厚LC5.0轻集料混凝土2%找坡层+钢筋混凝土板。 经计算K=0.883）地面设计：水泥砂浆地面：20mm厚1：3水泥砂浆面层+60mm厚C20细石混凝土+50mm厚泡沫玻璃板（上下各浮铺一层0.2mm厚塑料膜）+素水泥浆一道（内掺建筑胶）+60mm厚C15混凝土垫层+300mm厚碎石夯实层+100mm厚碎石夯实入土。玻化砖地面：10mm厚玻化砖地面（白水泥擦缝）+20mm厚1：3干硬性水泥砂浆结合层（表面撒水泥粉）+60mm厚C20细石混凝土+50mm厚泡沫玻璃板（上下各浮铺一层0.2mm厚塑料膜）+素水泥浆一道（内掺建筑胶）+60mm厚C15混凝土垫层+400mm厚碎石夯实入土。防滑地砖地面：10mm厚防滑地砖（白水泥擦缝）+20mm厚1：3干硬性水泥砂浆结合层（表面撒水泥粉）+60mm厚C20细石混凝土+50mm厚泡沫玻璃板（上下各浮铺一层0.2mm厚塑料膜）+素水泥浆一道（内掺建筑胶）+60mm厚C15混凝土垫层+400mm厚碎石夯实入土。经计算地面总热阻R=1.151W/（m3·k）。4）外墙面：钢筋混凝土外墙面：2道防水腻子刮平，5mm厚面砖+9mm厚专用砂浆刮平并扫毛，6mm专用水泥砂浆粘结剂+素水泥浆一道+钢筋混凝土+素水泥浆一道+20mm厚玻化微珠保温浆料（=0.07）+5mm厚抗裂砂浆压入耐碱玻纤网格布+2mm厚腻子分遍刮平二道。粘土空心砖外墙面：2道防水腻子刮平，5mm厚面砖+9mm厚专用砂浆刮平并扫毛，6mm专用水泥砂浆粘结剂+190mm厚粘土空心砖+20mm厚玻化微珠保温浆料（=0.07）+5mm厚抗裂砂浆压入耐碱玻纤网格布+2mm厚腻子分遍刮平二道。粘土空心砖外墙干挂石材：2道防水腻子刮平，干挂25mm厚花岗岩+9mm厚专用砂浆刮平并扫毛，6mm专用水泥砂浆粘结剂+190mm厚粘土空心砖+20mm厚玻化微珠保温浆料（=0.07）+5mm厚抗裂砂浆压入耐碱玻纤网格布+2mm厚腻子分遍刮平二道。钢筋混凝土外墙干挂石材：2道防水腻子刮平，干挂25mm厚花岗岩+9mm厚专用砂浆刮平并扫毛，6mm专用水泥砂浆粘结剂+素水泥浆一道+钢筋混凝土+素水泥浆一道+20mm厚玻化微珠保温浆料（=0.07）+5mm厚抗裂砂浆压入耐碱玻纤网格布+2mm厚腻子分遍刮平二道。东向窗墙比28%，西向窗墙比16%，南向窗墙比13%，北向窗墙比20%。东向外窗采用普通铝合金6绿色吸热+12空气+6透明玻璃(K=4.0,SC=0.46)，南、西、北向外窗采用普通铝合金6透明玻璃(K=6.5,SC=0.79)。 （2）.住宅部分:：本工程属于夏热冬暖地区b.单体节能设计：围护结构热工性能及节能措施：经计算K=1.49（平均值），热惰性指标D=3.51（平均值）。剪力墙、粘土砖墙、热桥梁、柱内保温采用20mm厚玻化微珠保温砂浆（=0.07）1).平屋顶节能措施及热工性能：50mm厚泡沫玻璃板（=0.06）。经计算K=1.0，热惰性指标D=2.561。2).外墙热工设计：东向窗墙比22%,西向窗墙比23%。将外窗设计成东、西、南、北向采用普通铝合金6透明玻璃，其门窗与洞口之间均采用发泡填充剂堵塞。外门窗的气密性为6级，符合节能规定。四、施工部署4.1 工程施工目标充分发挥公司优势和结合多年的施工经验，严格按照设计要求和施工规范组织施工，认真履行合同，我司将配备强有力的管理和技术力量，投入相应的施工机械设备，科学组织、严格管理、精心施工，真诚与业主合作，优质高速完成本工程的施工任务。4.1.1 质量目标1、施工质量总目标本工程施工质量总目标为确保一次性合格。2、单项工程施工质量目标根据本工程施工质量总目标，确定每个分部工程施工质量一次性合格。4.1.2 安全目标本工程安全目标为杜绝重大安全事故的发生，控制工伤、轻伤频率在1内。4.1.3 文明施工目标严格遵照有关建筑工程的文明施工规定组织施工，确保达到文明施工工地的标准。4.1.4 节能目标严格执行建筑节能工程施工质量验收规范(GB50411-2007)的规定，确保本工程达到设计及规范要求的节能标准。4.2 施工组织管理架构及管理职能为了贯彻国家建筑节能的政策，加强建筑节能工程的施工管理。我项目经理部成立了以项目经理为组长；项目生产副经理、项目技术负责人为副组长的建筑节能工程施工领导小组，其机构组成、人员编制及责任分工如下：组 长：冉学华（项目经理）负责组织协调工作副组长：孙平贵（项目技术负责人）技术总部署、方案编制及交底，质量监督工作组 员：程 杰现场施工管理、协调，现场施工质量及细部施工做法管理五、施工准备工作5.1 技术准备1、会审图纸，掌握施工图中的细部构造及有关技术要求。2、做好工程技术人员的培训，熟悉施工技术规程。3、编制施工方案。针对工程特点及材料特性，编制具体的施工方案，并经监理(建设)单位批准。4、技术交底。对施工操作人员进行技术、安全交底，使其掌握施工的关键技术及对相关工序的配合。4.2 材料准备1、根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需的材料用量计划，作好备料、供料工作和确定仓库、堆场面积及组织运输的依据。2、原材料的进场检验：原材料进场由现场质量员按照公司制定的原材料进场验收标准进行原材料进场验收，同时填写材料进场验收记录。3、原材料的技术性能，表观密度、导热系数、抗压强度、尺寸变化率、吸水率应符合设计要求。4、建筑节能工程进场材料和设备的复验项目应符合下表的规定，复验项目中应有30为见证取样送检。建筑节能工程进场材料和设备的复验项目序号子分部工程复验项目1墙体1、保温板材的导热系数、材料密度、压缩强度、阻燃性；2、保温浆料的导热系数、压缩强度、软化系数和凝结时间；3、粘结材料和抹面砂浆的粘结强度；4、增强网的力学性能、抗腐蚀性能；5、其他保温材料的热工性能；6、必要时，可增加其他复验项目或在合同中约定复验项目2门窗1、严寒、寒冷地区应对气密性、传热系数和露点进行复验；2、夏热冬冷地区应对气密性、传热系数进行复验；3、夏热冬暖地区应对气密性、传热系数、玻璃透过率、可见光投射比进行复验。3屋面1、板材、块材及现浇等保温材料的导热系数、密度、压缩(10%)强度、阻燃性2、松散保温材料的导热系数、干密度和阻燃性4地面1、板材、块材及现浇等保温材料的导热系数、密度、压缩(10%)强度、阻燃性2、松散保温材料的导热系数、干密度和阻燃性5.3 施工机具准备根据施工组织设计中确定的施工机具、设备的要求及施工进度的安排，编制施工机具设备需用量计划，落实施工机具设备需用量计划，确保按期进场，准时开工。具体施工机具配置情况见下表施工机具配置情况一览表序号机具名称数量1空气压缩机2台2电动搅拌器6台3阴阳角槽抹子若干4靠尺(2m)若干5搅拌头6个6密齿手锯若干7卷尺若干8打磨搓子若干9电热丝切割器12台10油刷子若干11滚筒若干12手枪钻10把13专用量筒6个14钢丝刷子若干15壁纸刀若干5.4 劳动力准备分项工程名称施工人数（人）挤塑挤塑乙烯塑料板保温层10外墙190加气混凝土砌块50门窗工程30泡沫砼30六、主要施工方法及技术措施6.1 现浇水泥泡沫保温屋面本工程屋面采用泡沫混凝土为主要保温隔热材料，以沾结方式与屋面固定，同时与屋面其它装修层相互形成屋面保温系统。6.1.1 泡沫混凝土施工工艺要求本案适用于泡沫混凝土屋面保温隔热层和室内垫层。 6.1.2施工准备： （1）材料及主要机具： 1）发泡剂：HT001型复合高分子发泡剂。 2）水泥：采用32.5级普通硅酸盐水泥或复合硅酸盐水泥。 3） 粉煤灰：采用一级粉煤灰。 4）HT-18型发泡机、专用水袋、磅秤、手推车、稀释容器、平楸、尖铁锹、刮杠、木抹子、胶皮水管、铁錾子、钢丝刷等。 6.1.3作业条件： 1）主体结构工程质量已办完验收手续，门框安装完，（女儿）墙四周已弹好+50cm水平标高线。 2）穿过楼板的暖、卫管线已安装完，管洞已浇筑细石混凝土，并已填塞密实。 3）相关电器预埋等工程已完成。 4）泡沫混凝土的要求已通过调试确定。 6.1.4工艺流程 基层处理-找标高、弹水平控制线-配料制浆-高压管道输送-施工面浇注-找平-自然养护。 6.1.5工艺要求 1）基层处理：在浇筑泡沫混凝土隔热层（或垫层）之前将混凝土楼板基层进行处理，把粘结在基层上的松动混凝土、浮浆等用錾子剔掉，用钢丝刷刷掉水泥浆皮，然后用扫帚扫净。 2） 找标高弹水平控制线：根据墙上的+50cm水平标高线，往下量测出隔热层标高，有条件时可弹在四周墙上。 3）配料制浆：将水泥和粉煤灰，计量以后加入搅拌机，将百分之十发泡剂水溶液制成1左右微细均匀泡沫，然后将泡沫加入搅拌机；泡沫和水泥浆混合均匀，制成泡沫混凝土料浆。 4）高压管道输送:开动发泡机，将制成的泡沫混凝土料浆用浇注泵泵送至施工面； 5） 浇注成型:将泡沫混凝土料浆浇注到施工面上。 5.1）每天搅拌泡沫混凝土料浆应调试确定料浆密度在600 kg/m3左右，判定发泡情况正常后方可施工。 5.2）施工浇注中随时观察、检查料浆发泡浇注情况、流动性大小，并严格控制浇注厚度、表面平整度。 5.3）铺设泡沫混凝土前先在基层上洒水湿润，然后从一端开始铺设。 6）找平：泡沫混凝土初凝后，以墙上水平标高线及找平线为准检查平整度，高的铲掉，凹处补平。用水平木刮杠刮平，表面再用木抹子搓平。有坡度要求的地面，应按设计要求的坡度施工。 7）泡沫混凝土浇注后，自然养护3-7天，达到可以上人时方可进行其它工程。 6.1.6质量标准 1）生产的厚度和强度应达到合同设计要求。 2）隔热层（或垫层）铺设前，其下一层表面应湿润。 3）工业厂房、礼堂、门厅等大面积泡沫混凝土垫层应分区段浇注。分区段应结合变形缝位置、不同类型的建筑地面连接处和设备基础的位置进行划分6.2 墙体工程6.2.1材料选择本工程外墙按设计主要节能材料内墙QM-1为9厚1:3水泥砂浆底层+6厚1:2.5水泥砂浆抹平中层+200加气混凝土砌块（200mm250mm钢筋混凝土墙）+3厚外加剂专业砂浆底面刮糙；或专用界面剂甩毛+8厚1：3水泥砂浆中层刮平扫毛或划出纹道+6厚1：2.5水泥砂浆(掺建筑胶)。6.2.2施工工艺 6.2.2.1加气混凝土砌块 1）砌筑前，应进行砌块排块设计，尽可能减少砌块的规格尺寸。2）砌筑时，砌块龄期不得少于28天，含水率应小于15。3）砌块应分皮错缝搭砌，上下皮搭砌长度不宜小于砌块长度的1/3，且不小于150mm。当在同一位置相邻3皮的搭接长度不能满足上述要求时，应在水平缝内每道设置不少于26钢筋，钢筋两端均应超过该垂直缝350mm。外墙转角及内墙交接处应咬砌4）第一皮砌块应采用经防水处理的砌块（可满刷界面剂处理）或其它防水措施，卫生间等潮湿房间第一皮应为300mm高C20的现浇细石混凝土。5）宽度大于2.4m的洞口两侧、长度超过2.5m的独立墙体端部应设截面宽度与墙厚相同的钢筋混凝土构造柱。6）顶部为自由端的墙体顶面应设置沿墙全长贯通的圈梁或混凝土配筋带。7）保温砌块砌筑的墙体，应采用具有保温功能的砂浆砌筑。砌筑砂浆的强度等级应符合设计要求。砌体的水平灰缝饱满度不应低于90，竖直灰缝饱满度不应低于80，灰缝厚度一般控制在812mm。8）砌体应分基层和面层分层抹灰。基层抹灰前，应采用界面剂做基层处理。下列部位抹灰时应挂增强网：不同材料基体交接处，如砌体与混凝土梁、柱、剪力墙等交接处；暗埋管线的孔槽处；抹灰总厚度超过35mm处；门窗等洞口的角部。 9）铺设增强网宽度不小于200mm，与基体的搭接宽度不小于100mm，铺设时应先用铁抹子将聚合物砂浆抹在基层上，再将增强网展平压入聚合物砂浆中，必要时用钢钉固定。10）砌体内墙上需吊挂设备和重物时，应在设计时事先考虑加固，留设预埋件。当砌筑完毕厚确需在未留设预埋件的位置吊挂重物时，应采取有效的加固措施，如采用穿墙螺栓。对于后加的螺栓和支撑应符合强度和耐久性要求，并做好防水、防绣处理。 6.2.2.21）砖墙：将墙面上残余砂浆、污垢、灰尘清理干净，抹灰前一天浇水湿润。抹灰前一小时再浇水一次，以满足施工要求。 2）混凝土墙：用10%火碱水去除表面油污，再用清水冲洗干净晾干。浇水湿润后涂抹界面处理剂，可采用涂敷法或拉毛法。3）6厚外加剂专用砂浆刮糙拉毛。4）保温砂浆施工应分遍进行。每遍厚度不宜超过10mm，涂抹时应压实压平，待保温砂浆初凝后浇水湿润，以备下一遍抹灰。分层抹灰时间间隔一般在24h以上，待厚度达到冲筋面时，先用大杠刮平，再用铁抹子用力抹平。 5）在保温层施工的同时应在门窗洞口周边外墙抹保温砂浆，在檐口、窗台、窗楣、雨棚、阳台、压顶以及突出墙面的部位顶面应用水泥砂浆做出坡度，下面应做滴水线。6）保温层养护，待初凝后再浇水湿润。浇水时间间隔可根据环境干燥情况确定，保持表面不出现发白现象，浇水养护不得少于7d。6.3 节能门窗工程6.3.1 施工准备在门窗洞口边上弹好门窗安装位置墨线，检查门窗洞口尺寸是否符合设计要求。检查门窗如有变形、松动等问题，及时修整、校正。铝合金窗要泄水结构，推拉窗可在导轨靠两边框位处铣8mm宽泄水口。6.3.2 门窗制作加工本工程门窗均由专业生产厂家制作加工，加工好后运至现场安装。门窗的型号、数量、规格尺寸、开启形式及开启方向、材料品种、加工质量必须符合设计图纸、产品国家标准及施工规范的要求，各种附件配套齐全，并具有产品出厂合格证。对不符合要求的作退场处理，不能使用。门窗进场后，应将门窗框靠墙的一面涂刷防腐材料，进行防腐处理后存放在仓库内，铝合金门窗要求竖直排放，底部应垫平、垫高。6.3.3 铝合金门窗安装1、安装铝合金门窗采用预留洞口的方法，洞口每边应预留安装间隙2030mm。门窗安装前，弹出门窗安装位置线，并按设计要求检查洞口尺寸，与设计不符合时应予以纠正。2、防腐处理：门窗框四周与墙体接触的部分应作防腐处理，按设计要求执行。铝合金门窗选用的连接件及固定件，除不锈钢外，均应经防腐处理，连接时宜在与铝材接触面加塑料或橡胶垫片。3、门窗框就位和临时固定：根据门窗安装位置墨线，将门窗框装入洞口就位，将木楔塞入门窗框与四周墙体间的安装缝隙，调整好门窗框的水平、垂直、对角线长度等位置及形状偏差符合检评标准，用木楔临时固定。4、门窗框、拼樘料与墙体的连接固定：门窗框、拼樘料与墙体的连接固定应符合下列规定。（1）连接固定形式应符合设计要求；（2）连接件与铝合金门窗外框紧固应牢固可靠，不得有松动现象；（3）连接件不得露出塞缝饰面外；（4）固定件离墙边缘不得小于50mm，且不能固定在砖缝中；（5）焊接连接铁件时，应采取有效措施保护门窗框；（6）与砖墙体连接固定时，严禁采用射钉。5、门窗框与墙体安装缝隙的密封（1）铝合金门窗框安装连接固定后，应先进行隐蔽工程验收，检查合格后再进行门窗框与墙体安装缝隙的密封处理；（2）门窗框与墙体安装缝隙的处理，按设计规定执行；（3）塞缝施工时不得损坏铝合金门窗防腐面；（4）铝合金门窗安装过程中使用的调平块（木楔），应在饰面施工前取出，并将洞口填塞饱满，不得留在饰面内；（5）铝合金门窗框在塞缝前应满贴保护胶纸，防止铝合金门窗框表面的镀膜受到水泥砂浆的腐蚀；在饰面完成后，再将保护胶纸撕除；若铝合金门窗框表面不慎粘到水泥砂浆，要即时清理，以保护表面质量。6、外墙饰面砖施工时，在铝合金门窗外周边留宽5mm、深8mm的槽，用防水胶密封。7、五金配件安装：五金配件应齐全，保证其安装牢固、位置正确、使用灵活。安装用螺丝应采用铜或不锈钢螺丝，窗框两侧应装防撞胶。8、安装门窗扇及门窗玻璃（1）门窗扇及门窗玻璃安装在墙体饰面工程完成后进行；（2）平开门窗框构架组装上墙，固定好后安装玻璃，先调好框与扇的缝隙，再将玻璃入扇调整，最后镶嵌密封条和填嵌密封胶；（3）推拉窗在窗框安装固定好之后将配好玻璃的窗扇整体安装，即将玻璃入扇镶嵌密封完毕，再入框安装，调整好框与扇的缝隙。七、成品保护措施1、翻拆架子时，架子工应防止破坏已抹好的墙面，并采取有效的保护措施。其他工种作业时不得污染或损坏墙面，如有污损由责任方补偿相应的修复费用，严禁踩踏窗口。2、各构造层在砂浆凝结前应防止水冲、撞击、振动。3、屋面保温层在施工中及完工后，应采取保护措施。推小车应铺脚手板，不得破坏保温层。4、屋面保温层完工后，经质量验收合格后，应及时铺抹水泥砂浆找平层，以保证保温效果。5、挤塑板易燃，材料贮存、运输应注意防火。6、挤塑板保温材料搬运时应轻拿轻放，防止损伤断裂、缺棱掉角，保证外形完整。八、质量通病防治措施8.1 节能墙体工程质量问题及防治措施1、无论是内保温还是外保温复合墙体，在保温层表面做装饰抹灰时，均易出现收缩裂缝。产生上述质量问题的原因主要有以下3个方面：未按施工规范要求严格进行分层抹灰；前后两次抹灰的时间间隔太短；保温材料与砌体之间的连接锚筋刚度太小，抹灰层的重量容易形成集中趋势，这对首层抹灰的初期收容裂缝会起到加剧作用，甚至会造成横向贯通的重力裂缝。防治措施：严格进行分层抹灰，且前后两次抹灰的时间间隔控制在一周以上，让上一层抹灰进行充分收缩和变形后，再进行下一层抹灰，这样就可以改善后续抹灰层的约束条件，可以有效预防收缩裂缝的发生。选用8（或10，不宜超过10）圆钢做连结锚筋，可以有效避免重力裂缝。2、不论何种复合节能墙体，施工时还均易出现如下质量通病：苯板之间接缝不严；苯板边角有严重破损不经处理就直接使用；苯板穿透锚筋后位置不准，移动对缝时，在锚筋处使苯板出现豁口。防治措施：严把施工操作质量，加强质量技术交底，认真按照操作规程操作。对苯板边角进行严格的规范处理。8.2 节能屋面工程质量问题及防治措施1、保温层施工时还均易出现如下质量通病：苯板之间接缝不严；苯板边角有严重破损不经处理就直接使用；苯板穿透锚筋后位置不准，移动对缝时，在锚筋处使苯板出现豁口。防治措施：严把施工操作质量，加强质量技术交底，认真按照操作规程操作。对苯板边角进行严格的规范处理。2、天沟、檐沟、泛水部位收头处张嘴翘起，收头封闭不严，涂料屋面有开裂现象等，造成漏水。防治措施：天沟、檐沟与屋面板交接处的附加层宜空铺，空铺宽度为200-300mm，以避免屋面变形防水层开裂造成渗漏；檐口处涂膜防水层的收头，应用防水涂料多遍涂刷或用密封材料封严；泛水处的涂膜防水层宜直接涂刷至女儿墙的压顶下，收头处理应用防水涂料多遍涂刷封严，压顶应做防水处理；板缝必须干净、干燥，嵌缝前吹净浮灰、杂物，随即满涂冷底子油，待干燥后立即嵌填油膏，进行柔性密封处理；在找平屋上留出分格缝，并与预制板缝对齐、均匀顺直；基层处理剂应涂刷均匀，干燥后方可进行涂膜施工，在涂膜实干前，不得在防水层上进行其他施工作业，涂膜实干前，不得在防水层上进行其他施工作业，涂膜防水层不得直接堆放物件；严禁在雨天施工或预计将有雨、五级风及以上的天气不得施工；进场的防水材料和胶体增强材料必须有产品合格证明，同时抽样复试，经复试合格后才能使用。3、涂膜防水屋面气泡防治措施：涂膜施工前，应将基层表面清理干净，以免影响黏结力，造成气泡；选择晴朗和干燥的气候施工，基层应干燥。当气温高于30以上时，应避开炎热的中午施工；涂料涂刷厚度应适宜，一次成膜厚度一般应不大于1mm。4、涂料防水屋面黏结不牢，涂膜防水层脱离基层形成大面积起壳。防治措施：屋面基层必须平整、密实、清洁，无疏松起砂现象，局部高低不平处应事先修补平整，有起砂应视严重程度进行事先处理，工层表面应表扫干净；防水涂膜应分层施工，其厚度应达到设计要求，分层涂刷间隔时间应根据不同的涂料、不同气温，按照该涂料的应用技术规程或施工技术规程要求进行施工；施工期间应掌握天气预报，并准备防雨塑料布，供下雨时及时覆盖；对进场的防水涂料，应检查生产日期及有效日期，防止过期变质，同时对进场涂料应抽样复试合格才能使用。8.3 节能门窗工程质量问题及防治措施1、铝合金门窗材质不合格防治措施：设计单位应根据使用功能、地区气候特点确定风压强度、空气渗透、雨水渗透性能指数，选择相应的图集代号及型格规格。对所使用的铝合金型材应事先进行型材厚度、氧化膜厚度和硬度检验，合格后方准使用。2、铝合金门窗立口不正防治措施：安装铝合金门窗框前，应根据设计要求，在洞口上弹出立口上弹出立口的安装线，照线立口。在铝合金门窗框正式锚固前，应检查门窗口是否垂直，如发现问题应及时修正后才能与洞口正式锚固。3、锚固做法不符合要求防治措施：铝合金门窗选用的锚固件，除不锈钢外，均应采用镀锌、镀铬、镀镍的方法进行腐蚀处理。锚固板应固定牢靠，不得有松动现象，锚固板的间距不应大于600mm锚固板距框角不应大于180mm。在砖墙上锚固时，应用冲击钻在墙上钻孔，塞入直径不小于8mm的金属或塑料胀管，再拧进木螺钉进行固定。4、铝合金门窗框与洞口墙体未作柔性连接防治措施：铝合金门窗框与洞口墙体之间应采用柔性连接。其间隙可用矿棉条或玻璃棉毡条分层填塞，缝隙表面留5-8mm深的槽口，用密封材料嵌填、封严。在施工过程中不得损坏铝合金门窗上的保护膜，如表面沾污了水泥砂浆，应随时擦净。5、铝合金窗扇推拉不灵活防治措施：在窗框四周与洞口墙体的缝隙间采用柔性连接，以防止铝合金窗框受挤压变形。选用质量优良，且与窗扇配套的滑轮。6、铝合金推拉窗扇脱轨、坠落防治措施：制作铝合金推拉窗的窗扇时，应根据窗框的高度尺寸，确定窗扇的高度，既要保证窗扇能顺利安装入窗框内，又要确保窗扇在窗扇的窗框上的滑槽内有足够的嵌入深度。要选用厚度符合设计要求的铝型材。7、铝合金窗渗漏水防治措施：在窗楣上作滴水槽、滴水线；在窗台上做出向外的流水余坡，坡度不小于10%。用矿棉毡条等将铝合金窗框与洞口墙间的缝隙填塞密实，外面再用优质密封材料封严。对铝合金窗框的榫接、铆接、滑撑、方槽、螺钉等部位，均应用防水玻璃硅胶密封严实。8、玻璃胶条龟裂、短缺、脱落防治措施：铝合金门、窗使用的玻璃胶条要选用弹性好、耐老化的优质玻璃胶条。玻璃胶条下料时要留出2%的余量，作为胶条收缩的储备。方形、矩形门窗玻璃扇用的胶条，要在四角处按45°切断、对接。安装玻璃胶条前，要先将槽口清理干净，避免槽内有异物。安装玻璃胶条前，在玻璃槽四角端部20mm范围内均匀注入玻璃胶。9、铝合金门窗结合处不打胶防治措施：铝合金门窗不论采用何种连接方法，均应在结合处的缝隙中用防水玻璃硅胶嵌填、封堵，以防雨水沿缝渗入室内。九、质量标准、施工质量要求和分项验收9.1 质量保证措施我项目经理部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项工作均处于良好的受控状态。在施工过程中，我项目经理部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑节能工程，根据本工程的特点，我项目经理部将对以下环节作为建筑节能工程的质量控制点：(1)分包单位的选择：承担建筑节能工程的施工企业应具有相应的资质，应选择有类似工程施工经验的队伍，并对其在施工程(或已完工的工程)进行考察。(2)建筑节能材料与设备建筑节能工程使用的材料、设备应符合施工图设计要求及国家有关标准的规定。严禁使用国家明令禁止和淘汰使用的材料、设备。材料和设备进场时应对其品种、规格、包装、外观和尺寸进行验收，并应经监理工程师(建设单位代表)检查认可，并形成相应的质量记录。材料和设备应有质量合格证明文件、说明书及相关性能检测报告；进口材料和设备应按规定进行出入境商品检验。建筑节能材料所使用材料的燃烧性能等级和阻燃处理，应符合设计要求和国家现行标准高层民用建筑设计防火规范(GB50045-95)、建筑内部装修设计防火规范(GB50222-95)和建筑设计防火规范(GB50016-2006)的规定。建筑节能工程使用的材料应符合国家现行有关材料有害物质限量标准的规定，不得对室内外环境造成污染。(3)制定相应技术措施，作好工序过程控制。施工前应做好图纸审查工作，将技术关口前移。施工前认真编好作业指导书,做好技术交底。施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。做好技术复测及资料整理工作,主要材料及施工过程操作要留有痕迹,具有可追溯性。对关键部位及特殊工序要责任到人，从“人、机、料、法、环”五个方面进行控制。做好各专业接口及预留预埋的专业检查。9.2 质量标准及验收9.2.1 总体要求1、建筑节能工程为单位建筑工程的一个分部工程，其子分部、分项工程和检验批应与建筑工程施工质量验收统一标准(GB50300-2001)和各专业工程施工质量验收规范规定一致。2、建筑节能工程的各检验批，其合格质量应符合下列规定：（1）各检验批应按主控项目和一般项目验收；（2）主控项目应全部合格；（3）一般项目应合格，当采用计数检验时，应有90以上的检查点合格，且其余检查点不得有严重缺陷。（4）各检验批应具有完整的施工操作依据和质量验收记录。3、建筑节能工程验收应由总监理工程师(建设单位项目负责人)主持，会同参与工程建设各方共同进行。其验收的程序和组织应符合建筑工程施工质量验收统一标准(GB50300-2001)的规定。9.2.2 墙体工程1、一般规定（1）墙体节能工程应在主体结构及基层质量验收合格后施工，与主体结构同时施工的墙体节能工程，应与主体结构一同验收。（2）墙体节能工程采用的保温材料和粘结材料在进场时应对其进行下列性能复验：保温板材的导热系数、材料密度、压缩强度、阻燃性；保温浆料的导热系数、压缩强度、软化系数和凝结时间；粘结材料和抹面砂浆的粘结强度；其他保温材料的热工性能；（3）墙体节能工程的隐蔽工程应随施工进度及时进行验收，并应有详细的文字和图片资料。2、主控项目（1）用于墙体节能工程的材料、构件等应符合设计要求和相关标准的规定。检验方法：检查材料的质量证明文件、性能检测报告或型式检验报告。检查数量：按进场批次每批抽样不少于一件。（2）用于墙体节能工程的保温材料、粘结材料等的复验应符合本条第1款第2)项的规定。检验方法：检查复验报告。检查数量：同一厂家的同种类产品抽查不少于一组。（3）墙体节能工程施工前应按照设计和施工方案的要求对基层进行处理，并符合保温层施工工艺的要求。检验方法：对照施工方案，观察检查。检查数量：全数检查。（4）墙体节能工程各层构造做法应符合设计要求，并应按照经过审批的施工方案进行施工。检验方法：对照设计和施工方案观察检查。检查隐蔽工程验收记录。检查数量：按检验批抽样检查不少于3处。（5）外保温墙面层的允许偏差和检验方法应符合下表2的规定。外保温墙面层的允许偏差和检验方法 表2序号项目允许偏差检查方法1表面平整4用2m靠尺楔形塞尺检查2立面垂直4用2m垂直检查尺检查3阴阳角垂直4用直角检测尺检查4分格缝直线度4拉5m线，不足5m拉通线，用钢直尺检查。9.2.3 屋面工程1、一般规定（1）屋面保温隔热工程的施工，应在基层质量验收合格后进行。（2）屋面保温隔热工程采用的保温材料在进场时应进行下列性能复验：板材、块材及现浇等保温材料的导热系数、密度、压缩(10%)强度、阻燃性；松散保温材料的导热系数、干密度和阻燃性。（3）屋面保温隔热工程的隐蔽工程应随施工进度及时进行验收，并应有详细的文字和图片资料。（4）屋面保温隔热层施工完成后，应及时进行找平层和防水层的施工，避免保温层手潮、浸泡或受损。（5）建筑屋面节能工程的检查数量应按下列规定执行：按屋面积每100m2抽查一处，每处10m2，且不得少于3处；热桥部位的保温做法全数检查；保温隔热材料进场复验以同一单体建筑、同一生产厂家、同一规格、同一批材料为一个检验批，每个检验批随机抽取一组。（6）挤塑板安装应上下错缝，各挤塑板间应挤紧拼严，拼缝平整，碰头缝不得抹胶粘剂。检验方法：观察，手摸检查。（7）挤塑板安装允许偏差应符合下表1的规定。挤塑板安装允许偏差和检验方法 表1序号项目允许偏差检查方法1表面平整3用2m靠尺楔形塞尺检查2表面垂直3用2m垂直检查尺检查3阴阳角垂直3用2m托线板检查4阳角方正3用200mm方尺检查5接搓差1.5用直尺和楔形塞尺检查2、主控项目（1）用于屋面的保温隔热材料，其干密度或密度、导热系数、压缩强度(10%)、阻燃性必须符合设计要求和有关标准的规定。检验方法：检查材料的合格证、技术性能报告、进场验收记录和复验报告。检查数量：按本条第1条的第5)项执行。（2）屋面保温隔热层的敷设方式、厚度、缝隙填充质量及屋面热桥部位的保温隔热做法，必须符合设计要求和标准的规定。检验方法：观察检查、保温板或保温层采取针插法或剖开法用尺量其厚度。检查数量：按本条第1条的第5)项执行。3、一般项目屋面保层应铺装牢固、接口严密、表面洁净、坡向正确。检验方法：观察检查，检查施工记录。检查数量：按本条第1条的第5)项执行。9.2.4门窗工程1、主控项目（1）门窗的品种、类型、规格、尺寸、性能、开启方向安装位置、连接方式及塑钢门窗的型材壁厚应符合设计要求：塑钢门窗的防腐处理及填嵌、密封处理应符合设计要求。检验方法：观察；尺量检查；检查产品合格证书、性能检测报告、进场验收记录和复验报告：检查隐蔽工程验收记录。（2）门窗框的安装必须牢固；预埋件的数量、位置、埋设方式、与框的连
