福建某高层研发综合楼工程临时用电专项施工方案(用电量计算、配电系统图).doc

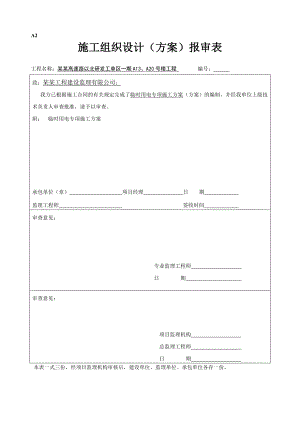

A2施工组织设计（方案）报审表 工程名称：某某高速路以北研发工单区一期A13、A20号楼工程 编号： 致：某某工程建设监理有限公司：我方已根据施工合同的有关规定完成了临时用电专项施工方案（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附： 临时用电专项施工方案承包单位（章） 项目经理 日 期 监理工程师 签收时间 审查意见： 专业监理工程师 日 期 审查意见：项目监理机构 总监理工程师 日 期 本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。临时用电专项施工方案 审核审批表 表号：TCE/JG-C-02-2012-D03 项目名称某某高速路以北研发工单区一期A13、A20号楼工程业主厦门信息集团有限公司编 号TCE/（ - ）- -2014版本第一版编 制 人 执行时间公 司 审 核 意 见安全部工程部技术部审批意见总工程师某某高速路以北研发工单区一期A13、A20号楼工程临时用电专项施工方案厦门信息集团有限公司2014年6月28日目 录第一章 工程概况1一、工程概况1二、施工用电平面布置说明6第二章 编制依据8一、编制依据8第三章 施工用电计算9一、工程施工主要机械设备9二、用电负荷计算9第四章 配电室13一、配电室的建筑要求13二、总配电箱13三、接地13四、投运条件13第五章 配电箱14一、设置原则14二、配电箱的选择14三、配电箱的安装14四、配电箱的使用管理15第六章 接地、接零与防雷16一、工作接地16二、检修接地16三、保护接零16四、防雷16第七章 安全用电18一、安全用电技术措施181.配电系统的型式182.配电保护183.用电设备的设置184.外电防护195.线路架设要求196.停电检修19二、安全用电管理措施201.建立健全安全用电管理责任制度202.建立健全安全用电技术技术管理制度203.建立健全安全用电技术档案204.安全检查和评估205.持证上岗和培训216.电气设备操作技术规程217.安全监测制度218.维修保养制度219.用电安全教育和技术交底制度2210.临电工程拆除22三、电气防火措施22第一章 工程概况工程名称：某某高速路以北研发工单区一期A13、A20号楼工程建筑地点：厦门市集美区软件园三期建设单位：厦门信息集团有限公司设计单位：中远（厦门）工程设计研究院有限公司监理单位：某某工程建设监理有限公司施工单位：厦门市同安区第一建筑工程公司地勘单位：中国兵器工业北方勘察设计研究院有限公司工程承包范围：土建工程、安装工程、幕墙工程、室外工程等，详见施工图及工程量清单。工程工期：1142日历天 工程质量：合格 工程规模：地上建筑面积.48m2，半地下室20621.50M2,地下22654.43m2.建筑高度95.6m,宿舍楼24层，研发楼22层。功能布局：一类高层综合楼（包括一栋研发楼、三栋宿舍楼）地下一层，平时为车库、设备用房，战时局部为甲类6级二等人员掩蔽所；半地下层为车库、设备用房及研发配套；地上一层为研发配套、设备用房、宿舍、研发楼大堂等；地上二层为软件研发设计、研发配套、设备用房、餐厅、宿舍等；三二十二层为软件研发设计、宿舍；二十三二十四层为宿舍。设计等级：建筑设计等级为二级。设计防火分类及耐火等级：本工程为多层公建，设计耐火等级二级。地下室耐火等级为一级。二、施工用电平面布置说明1、根据现场实际施工情况，临时施工用电在配电室设置1个一级总配电箱，在总配电箱下设多个二级配电箱，二级配电箱再到单机箱（三级电箱），全部采用铜芯电缆连接供电。2、工地临时用电按规范（JGJ46-2005、GB50194-93）规定，采用TN-S系统供电，即三相五线制，工作零线和保护零线分开，配电室、配电箱、各用电终端均重复接地，接地电阻小于10。3、工地采用XW系列建筑工地标准电箱，所有箱体均设有总隔离开关和分路隔离开关，两级以上漏电保护，可以有效地切断短路和过载故障电流，具有短路、过载和漏电保护等综合电气功能。第二章 编制依据一、编制依据GB5019493建设工程施工现场供用电安全规范GB500542011低压配电设计规范GB500522009供配电系统设计规范GB500552011通用用电设备配电设计规范JGJ462005施工现场临时用电安全技术规范JGJ332001建筑机械使用安全规程GB51442006建筑塔吊起重机安全技术规程第三章 施工用电计算一、工程施工主要机械设备为满足施工要求，确保工程顺利，合理按计划进行，施工现场需最少配备以下主要电气机械设备：序号机械名称型号规格数量功率进场时间1砂浆搅拌机JZC35037土方开挖后进场2塔吊QTZ80445开工时进场3施工电梯JJ-30340结构五层时进场4插入振动器ZX-5041.1土方开挖后进场5平板振动器B-1142.2土方开挖后进场6潜水泵QY-2532土方开挖后进场7高压水泵15GC-734土方开挖后进场8钢筋弯曲机GW40C24土方开挖后进场9钢筋线材机JJM-323土方开挖后进场10钢筋切断机JQ-4022.2土方开挖后进场11箍筋机22.2土方开挖后进场12木工圆锯MJ234102.2土方开挖后进场13电焊机BX-350440土方开挖后进场14钢筋对焊机UN-1002100土方开挖后进场15电渣压力焊LD32345土方开挖后进场二、用电负荷计算根据工程施工的实际用电量情况，本方案采用最大用电量即主体结构工程施工的用电进行负荷计算。（一）、总用电量计算:1、总用电量计算按以下公式计算：P=1.05(K1P1/cos+K2P2+K3P3+K4P4)P设备总需要电量（KVA）P1电动机额定功率（KW） K1需要系数取0.30.5根据我项目部的施工计划安排，塔吊，施工电梯的K1取0.3，其余的取0.5。P2电焊机额定容量（KVA） K2需要系数取0.30.5根据我项目部的施工计划安排， K2取0.4。P3室内照明容量（KW） K3需要系数取0.8P4室外照明容量（KW） K4需要系数取1.0cos电动机平均功率因数取0.75由于照明用电量所占的比重较动力用电量少得多，故估算总用电量仅采用动力用电量之外再加10%作为照明用电量积可。因此：P=1.1（1.05（K1P1/cos+K2P2） =1.1（1.05×（0.3×2910.5×99.4）/0.75+0.4×330）=247KVA因此业主提供的变压器是满足要求的。2、甲方提供的配电站到工地配电室的电缆计算 I= P/（1.733×U× cos）=247×1000/（1.733×380×0.75）=500A采用铜芯软电缆VV-3×300+2×150基本满足要求的。（二）、主体施工用电计算：根据现场情况每个施工区设置六路干线供电线路，采用铜芯软电缆敷设，绝缘固定，末端配电箱采用固定箱或牢固的可移动专用支架箱，箱内具有6个回路,设置总漏电开关及分支漏电开关，设备用电接线均为一机、一闸、一漏、一箱。1.：和P1、3、5、6、7路：塔吊、施工电梯、砂浆搅拌机（砂浆用）有功功率计算负荷Pc(kW)为Pc = KxPsi = 0.5×（45+40+7） =46无功功率计算负荷Qc(kvar)为Qc = Pctg =46×1.333 =61视在功率计算负荷Sc(kVA)为Sc= =73.2计算负荷电流Ic(A)为 Ic= = =110采用铜芯软电缆VV-3×70+2×35，满足要求。2. P2、4路：钢筋加工场有功功率计算负荷Pc(kW)为Pc = KxPsi = 0.7×（100+10×3+2×2.2+2×3+2×2.2+2×3+25） =124.6无功功率计算负荷Qc(kvar)为Qc = Pctg = 124.6×1.333 =166视在功率计算负荷Sc(kVA)为Sc= =207.5计算负荷电流Ic(A)为 Ic= = 207.5/1.732/0.38=315.2采用铜芯软电缆VV-3×95+2×50,基本满足要求。3. P8路：潜水泵、食堂、室外照明、室内照明有功功率计算负荷Pc(kW)为Pc = KxPsi = 0.7×（6×2）+0.1×（1.05×（0.3×3110.5×132.6）/0.75+0.4×220）=40.6无功功率计算负荷Qc(kvar)为Qc = Pctg = 40.6×1.333 =54.1视在功率计算负荷Sc(kVA)为Sc= =67.6计算负荷电流Ic(A)为 Ic= = =102.8采用铜芯软电缆VV-3×25+2×16基本满足要求。同样可以计算每台设备的电流及所需电缆，这里就不再详细计算，仅列出主要设备的电缆：到每台塔吊：I=0.7×P/(1.732×0.75×0.38)=63.8采用铜芯软电缆Yz-3×25+2×16到每台施工电梯：I=P/(1.732×0.75×0.38)=44.6采用铜芯软电缆Yz-3×16+2×10到每台钢筋对焊机：I=0.65×P/(1.732×0.60×0.38)=164.6采用铜芯软电缆Yz-3×70+2×35由于建筑工地配电线路比较短，因此导线可由容许电流选定，这里就不进行机械强度和允许电压降的验算。第四章 配电室一、配电室的建筑要求临时用电的配电室设在场地的西北侧围墙边，便于进线。配电室的门应朝外开启。配电室的窗上应设置防雨百叶和密目防虫网，便于通风散热。配电室内应设置砂箱，门边应挂设两台5kg干粉灭火器，应急灯。从室外进入配电室的线路必须在墙外形成防水弯，防止雨水顺着线路流进配电室。线路穿入配电室必须埋设穿墙套管，线路敷设完成后，应将套管与线路之间的缝隙封堵严密，防止虫鼠进入。二、总配电箱配电室内设一台落地式低压配电柜作为总配电箱，型号分别为BSWZ-600/5，柜内应设置总隔离开关、电能计量表和互感器、总电流表、电压表。进出线采取下进下出的方式，柜底为砖砌基础。三、接地配电室利用扁钢进行重复接地引至总配电箱，要求实测接地电阻值必须小于10。四、投运条件配电室内的设备安装和电气接线完毕后，应进行全面的电气性能检查，测量绝缘电阻、接地电阻，并进行耐压试验，漏电开关动作试验，合格后才能投入通电使用。第五章 配电箱一、设置原则本工程的临时用电按“三级配电，二级保护”的原则设置配电箱，即总配电箱、分配电箱、开关箱。总配电箱设在临时配电房内，分配电箱和开关箱就近装设在靠近用电负荷处，其装设的环境应满足：（1）、干燥、通风、常温；（2）、无有毒有害可燃气体液体等介质；（3）、无外力撞击和强烈振动；（4）、无液体浸溅；（5）、无热源烘烤；（6）、防雨、防尘；（7）、周围空间应保证有足够的工作空间和通道。二、配电箱的选择配电箱采用符合国家强制性标准的标准箱，箱内进线和分路出线都必须既有隔离开关又有负荷开关，其规格型号必须符合设计的要求。隔离开关仅为检修时确保被检修回路与电源保持有效的断开距离，隔离开关禁止带负荷通断。隔离开关可采用刀闸、熔断器。平时接通、切断电源应操作负荷开关，负荷开关选用带漏电的塑壳空气开关，其电压、电流、保护特性应符合负荷计算的要求。三、配电箱的安装配电箱应固定在坚实、稳定的支架上，安装牢固，不得歪斜。落地式配电箱，必须设置基墩，基墩可采用砖砌，外壁抹光。挂墙式配电箱安装高度以便于操作为宜。配电箱内的开关电器应按规定的位置紧固在安装板上，不得歪斜和松动。箱内所有正常不带电的金属部件均应作可靠的保护接零，保护零线必须有专用的接线端子板，与进出线回路的保护零线及配电箱外壳相连。工作零线端子板必须与金属箱壳绝缘。箱内的连接导线采用绝缘良好的绝缘导线。接头不得松动不得有外露导电部分。配电箱内开关电器及电气装置必须完好无损，装设端正、牢固；箱内配线要整齐美观，严禁引出线从箱顶、箱侧、箱门进出。其周围临近区域不得有灌木和杂草等。禁止使用木制配电板。四、配电箱的使用管理配电箱应在箱门上明晰标注其编号、名称、用途并作回路标志。所有配电箱门均应配锁，设专人负责管理、操作和维护，对开关箱操作须按规程执行。配电系统如停止工作一小时以上，应将全部相关配电箱断电上锁。配电系统停电检修时，应悬挂停电标示牌，停送电都应有专业电工进行，送电时合闸操作顺序：总配电箱分配电箱开关箱。停电时分闸操作顺序：开关箱分配电箱总配电箱。各种电箱内部严禁放杂物。配电箱内的元器件必须选用经认证的产品，老化、绝缘不良的元器件必须及时更换。第六章 接地、接零与防雷一、工作接地本工程采用TNS系统，电源电缆为三相五线制。临时配电室设埋地钢管作为人工接地体进行重复接地，其他的主要分配电箱也要进行重复接地，以防止保护零线断线后造成严重危害；工作零线禁止做重复接地。保护零线重复接地电阻值应小于10欧姆。在使用时应每月检测一次接地电阻值，并作好检测记录，存入临时用电档案里。该施工现场临时用电工程中接地体和接地线的敷设应遵循下述原则和要求：1、充分利用基础钢筋等自然接地体，但接地电阻应小于10。注：不可接煤气管道等有爆炸危险自然接的自然接地体。2、当自然接地体无法利用时，采用人工接地体。3、接地连接处应焊接，并保证各部分之间的电气连接；在潮湿处采取可靠的防潮、防腐措施。二、检修接地当系统停电检修时，将已断电的正常情况带电部分暂时接地。共作法是通过具有接线夹的多股软导线与接地体作电气连接于检修完毕后，先撤接地线，然后再送电，以保证检修人员在检修过程中绝对安全。 三、保护接零本各地的临时用电全部采用TN-S接零保护系统。电气设备的正常情况下不带电的金属外壳、框架、部件、管道、轨道、金属操作台以及靠近带电部分的金属围栏、金属门等均应用保护接零；不得一部分设备作保护接零，另一部分作保护接地。四、防雷本工程的塔吊、外脚手架均须作避雷针，用作防直击雷。避雷针可用直径为20mm及以上规格的园钢，其长度为12m。避雷针装设于被保护对象的最顶端。引下线可用架体等金属结构，但必须保证可靠的电气连接，做完之后应测试，防雷接地电阻不得大于10。施工现场的架空配电线路，为防止雷电波沿低压架空线侵入，在配电室的出线杆和分配电箱的接线杆上将绝缘子铁肢与电气设备接地相连接，作防雷接地，以防雷电波侵入。防雷接地引下线可采用钢管脚手架体，也可采用6圆钢，各段之间焊接，保证电气连接。第七章 安全用电一、安全用电技术措施A、 1.配电系统的型式本工程临时用电系统采用TN-S三相五线制形式，总配电箱和分配电箱设重复接地，接地电阻应小于10。正常情况下非带电的金属物采用保护接零。保护零线（PE线）应由配电室或分配电箱的重复接地点引出；引出后应与工作零线（N线）分开单独敷设，不作它用。本工程三相负荷采用三相五线制，单相负荷采用单相三线制， PE线必须采用绿/黄双色线；N线使用蓝色线；任何情况下严禁用绿/黄双色线作为相线或者零线。PE线的截面应不小于工作零线的截面，同时必须满足机械强度的要求；与电气设备相连接的PE线为截面不小于2.5mm2的绝缘多股铜线。电气装置接线时，工作零线禁止必须穿过漏电保护器，严禁保护零线穿过漏电保护器，严禁把保护零线当相线或工作台零线使用。在正常工作情况下，保护零线上不得装设开关或熔断器，保护零线不得带电，保护零线不得几台设备用一条保护零线串拆。B、 2.配电保护本工程临时用电系统的配电箱按“三级配电，二级保护”的原则来设置。开关箱距离机具不能超过三米，开关箱实行“一机一闸一漏一箱”，短路保护可选用熔断器或空气开关，漏电保护选用漏电开关或带漏电的空气开关。应按照设计要求合理配置、整定各种保护电器，以便能对电器和设备的过载、短路、漏电等故障进行可靠的保护。对搁置久的和连续使用一个月的漏电保护器应检查其特性，及时修理和更换。修理和更换电器件时，应保证技术性能的一致。C、 3.用电设备的设置用电设备必须符合国家标准和安全技术规程，绝缘、防护完好，具有质量合格证，按照规定设置相应的限位装置和警号信号装置，塔吊应设置航空障碍灯，垂直运输机械必须经调试检测合格才能投入使用。手持式用电设备，必须根据使用场所的环境条件来选用，一般场所应选用类，如果选用类工具，必须在漏电保护器的保护下，额定漏电动作电流不大于15毫安、动作时间不大于0.1秒；在潮湿的场所或金属构架上等导电性能良好的作业场所，必须使用类或类工具。应根据使用场所的环境条件设置相应的照明器。行灯、高度低于2.4m的灯具，电压不超过36V；潮湿及易触及带电体场所照明电压不大于24V；特别潮湿的场所、导电良好地面，照明电源电压不得大于12V。一切移动式安全检查手把灯都要完好，防护罩齐全，凡螺口灯头的绝缘外壳不得有损坏和漏电，火线接在与中心触头相连的一端，零线接在与螺纹口相连的一端。安全电压必须有隔离变压器取得，禁止使用自耦变压器作为安全电源。D、 4.外电防护脚手架的外侧边缘与架空电气线路的边线之间应保证最小安全操作距离：电压1KV以下为4米；电压1KV-10KV之间为6米。施工现场的机动车道与外电架空线路交叉时的最小垂直距离：电压1KV以下为6米，电压1KV-10KV之间为7米。E、 5.线路架设要求所有的电线架设都必须使用电杆、绝缘子、横担等，按规范要求架设；带电导线与导线之间的接头必须绝缘包扎，带电导线必须绝缘良好；带电导线严禁搭、挂、压在脚手架或其它物体上。埋地电缆必须穿管保护。在施工现场使用移动式手持式电动机具和手把灯的线必须使用YC型重型橡套电缆。室外用电严禁拉设使用花线，严禁使用铜线或其它金属线代替保险丝使用，严禁工人宿舍内乱拉电线、插座、烧电炉、电饭煲。F、 6.停电检修电气装置检修时必须停电，本工地一般禁止带电检修。应悬挂停电标志牌，挂接必要的接地，必须由相应级别的专业电工进行检修操作；检修人员应穿绝缘鞋和手套，使用电工绝缘工具。搬迁移动用电设备必须经由电工切断电源并作妥善处理后进行搬移。二、安全用电管理措施G、 1.建立健全安全用电管理责任制度项目经理为安全管理第一责任人，项目安全员对安全用电进行监督，项目劳资员负责对需持证上岗的特殊岗位的人员资质进行管理，项目机电动力工长负责实施安全用电管理，对临时用电工程各部位的操作、监护、维护应分片、分块、分机、落实到人，并辅以必要的奖惩。桩基施工阶段，桩基长为桩机安全用电责任人，电工为安全供电责任人，各工长为各自范围的安全用电责任人。 H、 2.建立健全安全用电技术技术管理制度临时用电施工组织设计编制完成后，应按规定的权限和程序履行公司内部审核批准手续，并报监理审核同意之后才能实施。用电设备、配电装置、导线电缆必须具有国家强制性认证标志，并且具有质量合格证，才能进场。I、 3.建立健全安全用电技术档案建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并由机电动力工长建立相应的技术档案，包括：临时用电施工组织设计的全部资料及其修改；用电设备、配电装置、导线电缆等的质量合格证、进场报备单；技术交底资料；临时用电工程检查验收表；电气设备及接地电阻、绝缘电阻的检测调试记录；定期检（复）查表；电工维修工作记录。J、 4.安全检查和评估工程开工前应进行用电安全的危险源辨识和风险评估，制定应对措施和应急预案，并向相关人员进行交底，应急预案要定期进行训练和演习。要按照JGJ59-99建筑安全检查评分标准定期对现场用电安全情况进行检查评估，检查结果要向相关人员进行反馈并追踪整改结果。K、 5.持证上岗和培训特殊作业工种，如：塔吊电梯的司机、信号指挥员、电工、焊工等，必须身体健康，按规定参加有关部门组织的培训，经过考核合格后持证上岗，并且要按照规定定期参加再教育和资格复审，禁止无证上岗操作或随意串岗。安装、移动、维修或拆除临时用电工程，必须由持证电工完成。对专业电工和各类用电人员应经常进行用电安全教育和培训，改善用电队伍的技术素质。L、 6.电气设备操作技术规程对于用电设备，应制定必要的操作技术规程，包括：允许使用范围、正确使用方法和操作程序；使用前应着重检查的项目和部位，以及使用中可能出现的危险和相应的防护措施；存放和保养方法；操作者注意事项；必要的记录。M、 7.安全监测制度从临时用电工程准备接电开始，每月定期对临时用电工程进行检测，主要内容是：接地电阻值、电气设备和线路的绝缘电阻值、漏电保护器灵敏度和特性参数等，以监视临时用电工程是否安全可靠，并作好检测记录，及时发现和消除隐患。N、 8.维修保养制度为确保安全用电，现场必须加强日常和定期保养和维修工作。临时用电工程施工现场每月一次检查，检修必须有组织和专人统一指挥。在检修设备线路前必须拉闸停电挂牌，箱门上锁或派专人看护。检修电工必须严格按照用电安全操作规程操作，并不得擅离岗位，非电气操作规程人员不允许随便乱拉电线和停合闸。检修完毕后，应恢复正常供电保证施工。检修用电设备及供电线路必须做好检修记录，记载维修时间、地点、内容、技术措施、处理结果、维修人员、验收人员等。手持电动工具和用电安全装置必须专人负责，定期检查和维修保养。O、 9.用电安全教育和技术交底制度临时用电施工组织设计实施前，电气工程技术人员应向安装、维修电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术安全交底文字记录上履行交底人和被交底人的签字手续，载明交底日期。对于其他施工班组进场三级教育、安全技术交底、班前安全活动中，必须根据其作业特点，有针对性地进行安全用电教育和交底。P、 10.临电工程拆除在施工过程中，临时用电设施会根据施工需要进行调整，建筑工程竣工期间，临时用电工程应进行拆除。临电工程的拆除应有统一的组织和指挥，须规定拆除时间、人员、程序、方法、注意事项和防护措施等，并须书面通知业主、监理，经三方协调达成共识后方可进行拆除。三、电气防火措施1、电气防火必须贯彻“防消结合，以防为主”的方针，针对施工生产的各项活动做好电气火灾的危险源和风险评估，制定应对措施和应急预案，并向相关人员进行交底，应急预案要定期进行训练和演习。2、加强电气防火重点场所烟火管制，在电气装置相对集中的场所，如配电室、钢筋房等处，和易燃、易爆物的存放使用场所，设置禁止烟火标志，严禁烟火，并配置绝缘灭火器材等。加强电气设备相间和相一地间绝缘，防止闪弧。3、建立易燃、易爆物和强腐蚀介质管理制度，对存放、使用必须做出具体规定。易燃易爆物、强氧化剂腐蚀剂都必须单独存放，二者必须隔离，使用时应由熟练操作者专人使用。4、电气装置和线路周围不得堆放易燃、易爆和强腐蚀介质，不得使用火源。5、强化电气防火领导体制，建立义务消防队伍，定期组织演练。6、建立电气防火教育制，经常进行电气防火知识教育和宣传，提高各类用电人员电气防火自觉性。7、建立电气防火检查制，发现问题，及时处理。临电方案附件：低压开关保护设备的选用1、单机的低压开关保护设备单机的低压开关保护设备的选用见下表：机械名称额定功率计算电流载流量尖峰电流熔断器空气开关PrIjsIyIqdIrIz自升式塔吊45137142548150150施工电梯4096107384100100镝灯3.52336462525地下室潜水泵25262066砼搅拌机71526302020砂浆搅拌机3726421010电渣压力焊机459598285120100交流电焊机408598255100100木工圆盘锯41226721515钢筋切断机31226721515钢筋弯曲机41526902020卷 扬 机7.523361382525对 焊 机100212259636250250砂轮切割机2.2726421010套 丝 机3926541010 Q、 2各回路的低压开关保护设备各回路的低压开关保护设备的选用见下表：附图1:施工临时用电总平面图附图2：配电系统图回路编号计算电流熔断器空气开关使用部位IjsIrIz总进线1500550550PII1、3、5、6、7110250250塔吊、施工电梯、砂浆搅拌机PII24315.2400400钢筋制作场PII8102.8250250生活区标准电气接线系统图TNS系统示意图TNS系统接线示意图零线重复接地示意图用电设备接零保护示意图
