贵州某500kV线路工程跨越35kV线跨越架施工措施.doc

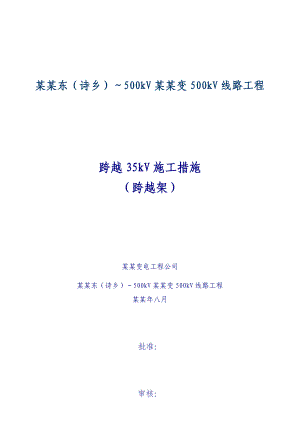

某某东（诗乡）500kV某某变500kV线路工程跨越35kV施工措施（跨越架）某某变电工程公司某某东（诗乡）500kV某某变500kV线路工程某某年八月批准：审核：会签：工程管理部: 体系审核部:安全管理部: 质量管理部:编 写:某某变电工程公司某某东（诗乡）500kV某某变500kV线路工程某某年八月某某东（诗乡）500kV某某变500kV线路工程停电施工方案审核（查）会签单施工单位（签章）：批准：审核：会签： 年 月 日管理所（签章）：审查意见：审查人员：审查日期： 年 月 日生产技术部门（签章）：审查意见：审查人员：审查日期： 年 月 日安全检查部门（签章）：审查意见：审查人员：审查日期： 年 月 日目录一工程概况41.概况42.导线，地线型号44.施工方案5二.放线施工方案6三、施工注意事项61、组织施工人员学习跨越施工技术措施和电力建设安全操作规程。6四、安全注意事项8五、文明、环保施工措施9六、施工组织9七、施工进度计划表及工器具表10放紧线工器具计划表10八、停电计划及步骤111、具体停电施工安排如下：112、停电施工步骤及时间123、停电计划横道图（图1）13一工程概况1.概况某某东（诗乡）500kV某某变500kV线路工程，线路起于某某500kV变电站500kV构架（某某镇方向），止于诗乡500kV变500kV构架（四渡方向）。本工程全线同塔双回架设，线路部长度为66.806km，设计风速为27m/s（以离地10米高为基准）设计冰区10mm：本期只架设一回线路，挂线方式为：顺线路方向下相右侧和中相两侧。2.导线，地线型号导线：全程采用4×LGJ-400/50型钢芯铝绞线。地线：一根采用OPGW。另一根从某某变构架N13，N132诗乡构架为LBGJ-150-30AC,其余地段为LBGJ-100-20AC.OPGW挂在沿某某变诗乡变方向地线支架的右侧。3.跨越35kV牛松线平面、断面示意图（交叉跨越平面图）（交叉跨越断面图）4.施工方案方案考虑因素：1）N37N38此档距大；档距671m。）两塔高差小，放线过程中导线跳动比较大，可能出现摩擦牛松线的导线。）工程施工工期紧张，为此线路及时投运提出施工方案措施。）为减少安全隐患，确保安全施工。）搭设跨越架处地形处于偏坡，确保安全搭设跨越架：（经现场勘查采取停电搭设跨越架，现场需搭设长度为30m，跨距为23m，高度为38m的跨越架）。)采取停电放线造成停电时间长经济损失大，用电紧张难以协调。）经我施工方项目部到现场勘查，考虑到各种因素后，决定采取以下方案；导地线展放采取在35kV牛松线上面跨越展放（白天停电，晚上送电）。某某变500kV线路导地线及光缆翻紧线施工采用（停电作业）。某某变500kV线路附件安装完成后进行35kV牛松线恢复送电。二.放线施工方案1、跨越架总规划：跨越架采用多根楠竹绝缘物搭设而成，经现场勘查搭设跨越架处位置偏坡，（现场需要搭设长度为23m，宽度为36m，高度为28m的跨越架）。其横线路间距（跨越架遮蔽长度）23m；顺线路间距（跨越架宽度）36m；楠竹垂直向上高度为28m。跨越架相临楠竹立柱之间使用麻绳连接以增强跨越架整体稳定性；封顶采用绝缘麻绳编网、封网。2、跨越架的技术数据跨越架跨越架长（L）跨越架宽(D)跨越架高（H）跨越架的形状35kV牛松线跨越架23m36m28mHL 三、施工注意事项1、组织施工人员学习跨越施工技术措施和电力建设安全操作规程。2、施工负责人根据施工时间安排，准备好施工工器具。3、在施工前，施工队技术员应针对工程实际情况和技术要求，填写好安全作业票。 4、施工负责人在施工前应划出隔离区，在施工区内挂好警示牌，材料应堆放整齐。5、施工前，先由测量人员定位跨越处的中心点定出搭设的跨越架的位置。6、35KV牛松线停电后、经验电、挂设接地才能搭设跨越架。7、搭设前必须定位跨越架位置进行拉线定位，并完成铁桩埋设。8、楠竹跨越架都采用双层布置，平面楠竹距离不得大于80cm×80com×80cm，每颗楠竹必须绑扎牢固。9、拉线铁桩打的深度必须大于60cm,内角大于50°，跨越架立柱均设双层拉线，拉线对地夹角不得大于70°。用双钩调整拉线时，拉线受力不应过大，只要使跨越架与铁桩受力即可。10、完成以上工作，应在相临立柱之间使用尼龙绳进行连接，以增强其稳定性。 11、为防止导引绳滑出跨越架，应在跨越架的两边各外伸二根楠竹，绑扎成羊角型。12、搭设跨越架应在停电后进行作业，直到把跨越架全部封好。14、在拆除跨越架时，严禁将跨越架整体放倒，应先拆除封顶绳，拆除封顶绳时，安全设施要做好，然后吊装拆卸楠竹。15、拆除的楠竹、铁桩等工器具及材料必须堆放在安全区内，拆除完毕后，应清理好现场，恢复好植被，拆除警示牌。16、用渡绳将导引绳从跨越架顶部翻过，穿过跨越架两侧铁塔滑车，升空后牵引导引绳腾空，进行张力放线。17、示意图如下： 四、安全注意事项1、施工前所有施工人员均应到施工现场查看地理位置，熟悉现场情况，然后对全体人员进行有关安全和技术交底。2、为保证架线施工的人身安全，保证架线工序的顺利进行，参加架线施工的所有人员都必须严格执行安全规程，严格按架线施工技术措施施工。严格执行安全工作票制度，施工前由施工负责人填写，施工前宣读，并监督执行。3、施工前要对所携带的工器具进行严格检查，不合格的严禁使用。4、渡线施工时通讯应畅通，各负其责，要有专人监护，统一指挥。5、紧线时采取双保险措施，坚决不能跑线，引渡导引绳时禁止大幅度晃动。6、搭设跨越架必须按本措施要求进行搭设，跨越架与被跨越物的安全距离必须符合安规有关规定。跨越架的中心应在线路的中心线上，宽度应超出新建线路两边相各2.5m以上，且架顶两侧应装外伸羊角，搭设跨越架的抱杆应垂直，埋深不得小于0.5m。跨越架上应悬挂醒目的警示标志，跨越架应经有关部门验收，合格后方可使用。7、在作业现场应设警戒线装设围栏，防止行人及无关人员进入施工现场。8、搭设中，应在立起的抱杆上打好临时拉线，封顶必须在架体稳固措施完成、架体牢固无误后，方可进行封顶作业。9、临时拉线、地锚埋设、高空锚线等施工必须符合要求，不得随意简化、凑合；同时注意保护被跨线路的各种设施，防止损坏丢失。10、线架搭设完毕后，必须有两人以上人员进行看护，并随时保持通信畅通。11、登杆人员应正确使用安全带、安全帽。12、搭设好的跨越架，应由专人检查各部牢固可靠后，方可准许放线。13、强风、暴雨过后应对跨越架进行检查、加固、确认合格后方可使用。14、遇有六级及以上大风时应停止作业。15、必须检查封顶尼龙绳网对铁轨或35kV电力线的垂直高度，确认无误。16、35kV牛松线只在封顶时停电，其在搭设跨越架时，应设专人监护，操作人员不得在架子内侧作业，上下物件必须用绳索传递，严禁抛扔，并逐层打好拉线后再向上搭设。17、停电作业必须严格按操作程序进行；停电、送电工作必须由专人负责，严禁采用口头或约时停电、约时送电的方式进行。18、在未接到停电命令前，严禁任何人接近带电体强行验电。19、在接到停电命令后，必须首先进行验电；验电须使用相应电压等级合格的验电器。验电时必须戴绝缘手套并逐相进行，必须设专人监护。20、验明线路确无电压后，应立即在作业范围的两端挂工作接地线，同时将三相短路。挂接地线的顺序是先挂接地侧，后挂导线侧；拆除顺序相反。21、跨越架上严禁临时锚固导引绳。五、文明、环保施工措施1、对搭设跨越架使用的材料、工器具应分门别类、摆放整齐，做到施工现场有条不紊，不得乱丢乱放。2、施工现场应保持良好的秩序，架上人员应服从架下人员的指挥，全体人员应服从现场工作负责人的统一指挥。3、搭设跨越架的道路沿用已有的便道，如需要重新开辟道路时必须经得上级管理部门和环保管理部门的批准。4、提前由施工队长对施工现场进行规划，施工中严禁超出范围施工。5、施工完毕后对施工现场进行清理和恢复。6、严格按照环保、水保措施组织施工。六、施工组织 由于停电时间短、工作任务重，为按时、按质、保量完成此施工任务，特对人员分工：人员分工表姓名负责工作内容兰发强项目经理，负责人员总调配、施工进度及工作量分解。万渝公司停电、送电负责人。刘等云技术负责人，负责各项作业点的安全检查、监督，对重要作业点进行交低;负责停电、送电现场监督验电及接地安装，对使用工器具进行检查。邱奎负责赔偿及对外协调，防止阻工。王晓红负责导地线展放，临时接线安装、交叉跨越。张启良负责协助导地线展放和紧线、附件安装。七、施工进度计划表及工器具表放紧线工器具计划表序号工具名称规格及性能单位数量进场时间退场时间备注钢丝绳（浪风）13米5002012.062012.092临锚绳GJ-70×20m根42012.062012.093临锚绳GJ-70×40m根22012.062012.094验电笔35kV支22012.062012.095零克棒35kV根22012.062012.096接地铜线35KV组22012.062012.097白棕绳16kg3002012.062012.098白棕绳20kg2002012.062012.099U型环UL-16个102012.062012.0910U型环UL-10个102012.062012.0911楠竹根2002012.062012.0912对讲机3台42012.062012.09八、停电计划及步骤放线按流程安排的时间，放紧线作业施工整体进度情况安排，具体时间及方式，供电运行部门确定的时间为准。1、具体停电施工安排如下：时间 前期准备工作办理停电相关手续，跨越等级公路联系及跨越手续，各个流程的牵、张场的设定，牵张机、吊车、导线、工器具等材料到位，地锚设置，人员，通讯安排，公路、通信光缆越架搭设等。流程停电时间停电任务N34N512012年9月07日2012年9月21日总天数（15天）放线长度7.506km，跨越220kV海桐I回一次，35kV牛松线一次；10kV十次；跨公路五次；杆塔数共19基（500kV线路其中耐张8基、直线11基），搭设索桥2天，拆除索桥2天。（如下图施工横道图1）2、停电施工步骤及时间停电时间（总15天）停电任务12停电、验电、搭设接地、搭设跨越架，牵张场准备工作，313放通1级绳、2级绳、3级绳、4级绳至牵引场。展放小牵、中牵、大牵、一拖五(光缆、地线)、一拖四（第一相导线、第二相导线、第三相导线）牵通牵引场。1314紧线（跨越及主要档距）。15拆除各项跨越架及所有接地铜线。具体时间安排如下：1）停电、验电、搭设接地、搭设跨越架准备（楠竹、工器具、铁桩等）（时间1天）。2）搭设跨越架前，经测量人员把跨越架中心测量定位。现场施工人根据测量中心分别找出塔设跨越架位置固定施工范围，进行总体跨越架结构搭设，搭设时结构必须牢固、结实。（时间1天）3）跨越架项部封网时，现场施工人员把所需封网用尼龙绳绑扎成网形，总长、宽都必须满足跨越架总休长、宽。先把四个角固定在跨越架四角，然后把网绳各边绑扎牢固、结实。（时间1天）。4）在搭设跨越架的同时牵张场准备工作有序进行。5）在牵张场准备的时间内，滑翔伞展放1级绳，在搭设跨越架封网完时，1级绳也同时放通牵引场，进行2、3、4级绳展放（时间2天）。6）展放小牵时各杆塔看守人员必须到位、经总电台全程人员回复到位，进行小牵展放。小牵、中牵、大牵都全部牵引至牵引场，大牵牵通（时间3天）。7）一拖五的工作准备时，翻线人员也同时准备。在N34N51展放一拖五翻线有序进行，翻线至牵引场（时间2天）。8）第二相展放中牵牵大牵至张力场后，展放导线一搬拖四至牵引场第二相线展放完。第一相反牵中牵牵引绳至张力场，由张力场更换走板牵引导线至牵引场，第一相导线牵引完。第三相反牵中牵牵引绳至张力场，由张力场更换走板牵引导线一拖四至牵引场第三相导线牵引完（时间2天）。9）紧线人员进行主要跨越档距紧线，把所有跨越档距紧完后，进行附件安装。(时间2天)。10）各跨越架紧线完后，把所跨越架一一拆除，后拆除接地（时间1天）详：（施工总图）3、停电计划横道图（图1）某某东（诗乡）500kV鸭诗变500kV线路工程跨越施工计划停电时间横道图（图1）作业代码作业名称原定工期最早开工最迟完工2012年09月序号某某东（诗乡）500kV鸭诗变500kV线路工程(N34N51)15天120921准备施工流程、放紧线流程(09月07日09月21日)前期准备(总体时间)验电、搭接地、塔设跨越架、搭设索桥(2天) 放紧线流程(11天)（略） 紧线（2天）拆除各处跨越架、索桥、拆除接地(1天)1验电、搭接地、跨越10kV线路4次分别为N37N38跨越温泉之线（1314）矛老（019）高牛支线、N46N47跨越大板水联通支线（0304）N37N38跨越35kv线路1次牛松线（4647）N47N48跨越大板水移动支线（0103）采取措施停电或搭设跨越架。N3839跨越220kV线路1次分别为海桐I回（100101）采取措施搭设索桥。2天2放紧线流程（略）11天3紧线2天4拆除各处跨越架、拆除接地1天（施工总图）
