贵州某建筑节能工程施工质量验收实施细则.doc

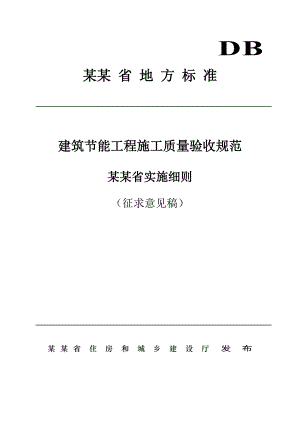

DB某某 省 地 方 标 准建筑节能工程施工质量验收规范某某省实施细则（征求意见稿） 某某省住房和城乡建设厅 发 布某某省工程建设标准建筑节能工程施工质量验收规范某某省实施细则（征求意见稿）DB *-某某批准部门：某某省住房和城乡建设厅实施日期: 某某年*月*日某某年某某前 言为确保建筑节能工程施工质量验收规范（GB 504112007）在我省全面贯彻实施，提高标准可操作性，根据规范条文和我省有关规定，实施细则编制组密切结合我省建筑节能工程施工质量验收的状况以及有关标准、规范，总结我省开展建筑节能工作实践经验，广泛征求意见的基础上，制定本实施细则。编制本实施细则的目的主要是进一步加强我省民用建筑节能工程质量监督管理工作，强化建筑节能工程施工和验收管理，明确节能工程验收依据，确保节能工程验收质量，提高建筑工程节能效果，杜绝不合格工程的出现，加快某某地区的建筑节能工作进度。对完善某某地区的建筑节能法律法规，促进能源的节约和合理利用、建设节约型社会、实现经济社会可持续发展起到重要作用。在制定过程中，编制组开展了专题研究和深入工程实际进行了广泛调查，根据建筑节能工程的发展需要，对原规范进行了补充和完善，并增加了地源热泵换热系统节能工程。附录增加了附录D：外墙节能构造中保温材料粘贴饱满度剥离检查检验方法、附录E：保温浆料干密度、抗压强度、导热系数同条件养护试验方法。本实施细则共分16章及附录。内容包括：1、总则；2、术语；3、基本规定；4、墙体节能工程；5、幕墙节能工程；6、门窗节能工程；7、屋面节能工程；8、地面节能工程；9、采暖节能工程；10通风与空调节能工程；11、 空调与采暖系统冷热源及管网节能工程；12、配电与照明节能工程；13、可再生能源系统节能工程；14、监测与控制系统；15、建筑节能工程现场实体检验；16、建筑节能分部工程质量验收。本实施细则中以黑体字标志的条文为强制性条文，必须严格执行。本实施细则主要由某某省住房和城乡建设厅负责归口管理，某某省建筑科学研究检测中心负责内容解释。在执行过程中，请各单位注意总结经验，积累资料，并及时将意见和建议反馈给某某中建建筑科研设计院有限公司建筑节能工程施工质量验收规范某某省实施细则编制组（地址：某某省某某市南明区甘平路4号，邮政编码：），以帮助编制组完善本实施细则内容。本实施细则主编单位： 本实施细则参编单位： 本实施细则编制人员： 杜松目 录1 总 则12 术 语23 基本规定44 墙体节能工程85 幕墙节能工程166 门窗节能工程217 屋面节能工程268 地面节能工程299 采暖节能工程3210 通风与空调节能工程3611 空调与采暖系统冷热源及管网节能工程4212 配电与照明节能工程4613 可再生能源系统节能工程5014 监测与控制节能工程5515 建筑节能工程现场检验6116 建筑节能分部工程质量验收64附录A 建筑节能工程进场材料和设备的复验、现场检测项目及检验频次67附录B建筑节能分部、分项工程和检验批的质量验收表72附录C外墙节能构造钻芯检验方法76附录D外墙节能构造中保温材料粘贴饱满度剥离检查检验方法78附录E 保温浆料干密度、抗压强度、导热系数同条件养护试验方法791 总 则1.0.1 为了加强建筑节能工程的施工质量管理，统一建筑节能工程施工质量验收，提高建筑工程节能效果，依据建筑节能工程施工质量验收规范（GB 50411-2007），结合某某地区的气候、经济特点和具体情况，制订本实施细则。【条文说明】制定本实施细则的目的是为加强建筑节能工程的施工质量管理，提高能源利用效率，促进循环经济的发展。制定的依据则是2006年我省住房和城乡建设厅发布的某某省建筑节能管理办法、2007年国家发布的建筑节能工程施工质量验收规范GB 50411-2007等。本实施细则的制订就是贯彻落实建筑节能的具体举措。1.0.2本实施细则适用于某某地区新建、改建和扩建的民用建筑工程中墙体、幕墙、门窗、屋面、地面、采暖、通风与空调、空调与采暖系统的冷热源及管网、配电与照明、可再生能源系统、监测与控制等建筑节能工程施工质量的验收。【条文说明】界定本实施细则的使用范围。在一个单位工程中，使用的具体范围是建筑工程中围护结构、设备专业等各个专业的建筑节能分项工程施工质量的验收。对于既有建筑节能改造工程由于可列入改建工程的范畴，故也应遵守本实施细则的要求。1.0.3 建筑节能工程中采用的工程技术文件，承包合同文件对工程质量的要求不得低于本实施细则的规定，在我省行政区域内从事建筑节能活动的各相关单位及个人，必须严格遵守本实施细则。1.0.4建筑节能工程施工质量验收除应执行本实施细则外，尚应遵守国家和本省现行各专业工程施工质量验收规范的规定。1.0.5 单位工程竣工验收应在建筑节能分部工程验收合格后方可进行。2 术 语2.0.1 保温浆料 insulating mortar 由胶粉料与聚苯颗粒或其他保温轻骨料组配，使用时按比例加水搅拌混合而成的浆料。2.0.2 凸窗 bay window位置凸出外墙外侧的窗。2.0.3 外门窗 outside doors and windows建筑围护结构上有一个面与室外空气接触的门或窗。2.0.4 玻璃遮阳系数 shading coefficient透过窗玻璃的太阳辐射得热与透过标准3mm透明窗玻璃的太阳辐射得热的比值。2.0.5 透明幕墙 transparent curtain wall可见光能直接透射入室内的幕墙。2.0.6 灯具效率 luminarie efficiency在相同的使用条件下，灯具发出的总光通量与灯具内所有光源发出的总光通量之比。2.0.7 总谐波畸变率(THD) total harmonic distortion周期性交流量中的谐波含量的方均根值与其基波分量的方均根值之比（用百分数表示）。2.0.8 不平衡度 unbalance factor指三相电力系统中三相不平衡的程度，用电压或电流负序分量与正序分量的方均根值百分比表示。2.0.9 进场验收 site acceptance对进入施工现场的材料、设备等进行外观质量检查和规格、型号、技术参数及质量证明文件核查并形成相应验收记录的活动。2.0.10 进场复验 site reinspection 进入施工现场的材料、设备等在进场验收合格的基础上，按照有关规定从施工现场抽取试样送至试验室进行部分或全部性能参数检验的活动。2.0.11 见证取样送检 evidential test施工单位在监理工程师或建设单位代表见证下，按照有关规定从施工现场随机抽取试样，送至有见证检测资质的检测机构进行检测的活动。2.0.12 现场实体检验 in-situ inspection在监理工程师或建设单位代表见证下，对已经完成施工作业的分项或分部工程，按照有关规定在工程实体上抽取试样，在现场进行检验或送至有见证检测资质的检测机构进行检验的活动。简称实体检验或现场检验。2.0.13 质量证明文件 quality proof document随同进场材料、设备等一同提供的能够证明其质量状况的文件。通常包括出厂合格证、中文说明书、型式检验报告及相关性能检测报告等。进口产品应包括出入境商品检验合格证明。适用时，也可包括进场验收、进场复验、见证取样检验和现场实体检验等资料。2.0.14 核查 check对技术资料的检查及资料与实物的核对。包括：对技术资料的完整性、内容的正确性、与其他相关资料的一致性及整理归档情况的检查，以及将技术资料中的技术参数等与相应的材料、构件、设备或产品实物进行核对、确认。2.0.15 型式检验 type inspection由生产厂家委托有资质的检测机构，对定型产品或成套技术的全部性能与其适用性所作的检验。其报告称型式检验报告。通常在工艺参数改变、达到预定生产周期或产品生产数量时进行。2.0.16 岩土热响应试验 rock-soil thermal response test通过测试仪器，对项目所在场区的测试孔（槽）进行一定时间的连续散热试验，获得项目场区岩土热物性参数及岩土的初始温度。3 基本规定3.1 技术与管理3.1.1 承担建筑节能工程的施工企业应具备相应的资质；施工现场应建立相应的质量管理体系、施工质量控制和检验制度，具有相应的施工技术标准。3.1.2 设计变更不得降低建筑节能效果。当设计变更涉及建筑节能效果时，应经原施工图设计审查机构审查，在实施前应办理设计变更手续，并获得监理或建设单位的确认。3.1.3 建筑节能工程采用的新技术、新设备、新材料、新工艺，应按照有关规定进行评审、鉴定及备案。施工前应对新的或首次采用的施工工艺进行评价，并制订专门的施工技术方案。3.1.4 单位工程的施工组织设计应包括建筑节能工程施工内容。建筑节能工程施工前，施工单位应编制建筑节能工程施工技术方案并经监理（建设）单位审查批准。施工单位应对从事建筑节能工程施工作业的专业人员进行技术交底和必要的实际操作培训。3.1.5 建筑节能工程的质量检测，除15.1.5条规定的情况外，应由具备资质的检测机构承担。3.1.6 既有建筑节能改造工程必须确保建筑物的结构安全和主要使用功能。当涉及主体和承重结构改动或增加荷载时，必须由原设计单位或具备相应资质的设计单位对既有建筑结构的安全性进行核验、确认。3.2 材料与设备3.2.1 建筑节能工程使用的材料、设备必须符合设计要求及国家有关标准的规定。严禁使用国家或某某省明令禁止使用与淘汰的材料和设备。3.2.2 建筑节能工程采用的新技术、新设备、新材料、新工艺，应按照我省颁布的相关建筑节能技术与产品备案及认定制度，取得某某省建筑节能技术和产品备案及认定证明，未经备案认定的建筑节能产品不得在建筑节能工程中使用。3.2.3 （修改）材料和设备的进场验收应遵守下列规定：1 对材料和设备的品种、规格、包装、外观和尺寸等进行检查验收，并应经监理工程师（建设单位代表）确认，形成相应的验收记录。2 对材料和设备的质量合格证明文件进行核查，并应经监理工程师（建设单位代表）确认，纳入工程技术档案。所有进入施工现场用于节能工程的材料和设备均应具有出厂合格证、中文说明书及相关性能检测报告；进口材料和设备应按规定进行出入境商品检验。3 涉及建筑节能效果的预制构件和定型产品，以及采用成套技术现场施工的外墙外保温工程，相关单位应提供型式检验报告，报告中应包括耐候性和抗风压性检验等主要项目，型式检验报告的有效期为3年。 4 对材料和设备应按照本实施细则附录A及各章规定在施工现场抽样复验。复验应为见证取样送检。【条文说明】本条在国标建筑节能工程施工质量验收规范规定内容的基础上增加了对型式检验报告在2年有效期内使用的规定。某某省住房与城乡建设厅发布关于实行建筑节能技术与产品备案制度的通知中明确规定了某某省建筑节能技术和产品备案证明有效期为三年，期满后重新按程序申请备案。3.2.4 （新增）涉及建筑节能效果的重要材料、构件和设备应按照本规范附录A和各章的规定在施工现场随机抽样复验，抽取的试样应具有真实性、代表性且分布均匀，复验应为见证取样送检。当复验的结果出现不合格时，增加一倍抽样数量，若再出现不合格时，则该材料、构件和设备不得使用。【条文说明】鉴于目前无对节能工程复验的结果出现不合格情况的处理要求，同时考虑生产厂家产品生产过程出现的不均匀性与检验人员对检验方法的熟悉程度，按照抽样计数检验程序 第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB2828.1 的相关规定，本条规定了对节能工程复验的结果出现不合格情况时采取二次抽样方案，如再次检验不合格，则该产品不得在节能工程中使用。3.2.5 建筑节能工程所使用材料的燃烧性能等级和阻燃处理，应符合设计要求和国家现行标准高层民用建筑设计防火规范GB 50045、建筑内部装修设计防火规范GB 50222和建筑设计防火规范GB 50016等的规定。3.2.6 建筑节能工程使用的材料应符合国家现行有关对材料有害物质限量标准的规定，不得对室内外环境造成污染。3.2.7 现场配制的材料如保温浆料、聚合物砂浆等，应按设计要求或试验室给出的配合比配制。当未给出要求时，应按照施工方案和产品说明书配制。3.2.8 节能保温材料在施工使用时的含水率应符合设计要求、工艺要求及施工技术方案要求。当无上述要求时，节能保温材料在施工使用时的含水率不应大于正常施工环境湿度下的自然含水率，否则应采取降低含水率的措施。3.3 施工与控制3.3.1 建筑节能工程施工应当按照经审查合格的设计文件和经审批的建筑节能工程施工技术方案的要求施工。3.3.2 建筑节能工程施工前，对于重复采用建筑节能设计的房间和构造做法，应在现场采用相同材料和工艺制作样板间或样板件，经有关各方确认后方可进行施工。3.3.3 （新增）建筑节能工程施工中，应采取覆盖、隔离、专人看管等措施防止保温隔热材料发生火灾。并应制定火灾应急预案。【条文说明】北京央视新址附属文化中心、上海胶州教师公寓、沈阳皇朝万鑫大厦等发生的由建筑外保温材料所引起的火灾，造成严重人员伤亡和财产损失，给了我们深痛教训。为防止由建筑保温材料引起火灾，建筑节能工程所使用的保温材料应采取覆盖、隔离、专人看管等措施，并制定火灾应急预案。3.3.4 （新增）隐蔽工程和关键节点的施工，监理工程师应旁站，做好隐蔽工程记录。隐蔽工程完成后应由施工单位通知有关单位进行验收，隐蔽工程验收应有详细的文字记录和必要的图像资料。【条文说明】隐蔽工程应包含各分项工程中列举的内容，关健节点指外墙门窗洞口四周、女儿墙、阳台、勒脚及与室外空气接触的楼地面、屋面天沟、反梁、屋面突出的外墙与屋面、建筑物的变形缝等部位。民用建筑工程节能质量监督管理办法明确了施工单位、监理单位各方职责，应当加强施工过程质量控制，特别应当加强对隐蔽工程和关键节点等重要部位的质量控制，保证符合设计要求和有关节能标准规定。3.3.5 建筑节能工程的施工作业环境和条件，应满足相关标准和施工工艺的要求。节能保温材料不宜在雨雪天气中露天施工。3.4 工程验收3.4.1 建筑节能工程为单位建筑工程的一个分部工程。其分项工程和检验批的划分应符合下列规定：1建筑节能分项工程应按照表3.4.1划分。2建筑节能工程应按照分项工程进行验收。当建筑节能分项工程的工程量较大时，可以将分项工程划分为若干个检验批进行验收。3当建筑节能工程验收无法按照上述要求划分分项工程或检验批时，可由建设、监理、施工等各方协商进行划分。但验收项目、验收内容、验收标准和验收记录均应遵守本实施细则的规定。4建筑节能分项工程和检验批验收应单独填写验收记录，节能验收资料应单独组卷。表3.4.1 建筑节能分项工程划分序号分 项 工 程主 要 验 收 内 容1墙体节能工程主体结构基层；保温材料；饰面层等2幕墙节能工程主体结构基层；隔热材料；保温材料；隔气层；幕墙玻璃；单元式幕墙板块；通风换气系统；遮阳设施；冷凝水收集排放系统等3门窗节能工程门；窗；玻璃；遮阳设施等4屋面节能工程基层；保温隔热层；保护层；防水层；面层等5地面节能工程基层；保温层；保护层；面层等6采暖节能工程系统制式；散热器；阀门与仪表；热力入口装置；保温材料；调试等7通风与空气调节节能工程系统制式；通风与空调设备；阀门与仪表；绝热材料；调试等8空调与采暖系统的冷热源及管网节能工程系统制式；冷热源设备；辅助设备；管网；阀门与仪表；绝热、保温材料；调试等9配电与照明节能工程低压配电电源；照明光源、灯具；附属装置；控制功能；调试等10可再生能源系统节能工程太阳能集热器、储热水箱、控制系统、管路系统太阳能电池板、逆变器、配电系统、计量仪表、蓄电池等地埋管换热系统、热泵机组、室内末端系统、控制系统等11监测与控制节能工程冷、热源系统的监测控制系统；空调水系统的监测控制系统；通风与空调系统的监测节能系统；监测与计量装置；供配电的监测控制系统；照明自动控制系统；综合控制系统等（增加了可再生能源系统节能工程）3.4.2 对未进行建筑节能分部工程验收或建筑节能分部工程不符合有关规定的房屋建筑工程不应进行竣工验收及备案。【条文说明】本条规定了对未进行建筑节能分部工程验收或建筑节能分部工程不符合有关规定的建筑节能工程不予验收备案，在某某省住建厅发布的某某省建设厅关于加强民用建筑节能分部工程施工质量验收工作的通知黔建节能通2008267号中也有相关规定。4 墙体节能工程4.1 一般规定4.1.1 本章适用于采用板材、浆料、块材及预制复合墙板等墙体保温材料或构件的建筑墙体节能工程质量验收。4.1.2 主体结构完成后进行施工的墙体节能工程，应在基层质量验收合格后施工，施工过程中应及时进行质量检查、隐蔽工程验收和检验批验收，施工完成后应进行墙体节能分项工程验收。与主体结构同时施工的墙体节能工程，应与主体结构一同验收。4.1.3 （新增）建筑外墙保温材料的燃烧性能宜为A级，且不应低于B2级，对采用B1和B2级保温材料时，应按照规定设置防火隔离带。【条文说明】本条根据国务院关于加强和改进消防工作的意见（国发201146号）及住建部关于贯彻落实国务院关于加强和改进消防工作的意见的通知对外墙节能工程所使用材料的燃烧性能作出规定。近几年，外墙保温系统火灾事故频发，为遏制当前建筑易燃可燃外保温材料火灾高发的势头，把好火灾防控源头关，进一步明确民用建筑外保温材料消防监督管理，公安部及建设主管部门发布了民用建筑外保温系统及外墙装饰防火暂行规定等相关文件规定，在建筑节能工程中所使用的节能材料燃烧性能应满足民用建筑外墙保温系统及外墙装饰防火暂行规定（公通字200946号）的相关要求，加强建筑工程的消防安全管理，防患未然，减少火灾事故。4.1.4 (修改)墙体节能工程应对下列部位或内容进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料：1保温层附着的基层及其表面处理；2保温板粘结或固定；3锚固件；4增强网铺设；5墙体热桥部位处理；6预置保温板或预制保温墙板的板缝及构造节点；7现场喷涂或浇注有机类保温材料的界面；8被封闭的保温材料的厚度；9保温隔热砌块填充墙体；10. 饰面层的防水做法及处理；11. 阳角、窗洞口保温层处理。【条文说明】相比建筑节能工程施工质量验收规范GB50411-2007，本条增加了对“饰面层的防水做法及处理”及“阳角、窗洞口保温层处理”隐蔽工程的验收要求，确保墙体节能工程质量，减少质量缺陷。4.1.5 墙体节能工程的保温材料在施工过程中应采取防潮、防水等保护措施。4.1.6 墙体节能工程验收的检验批划分应符合下列规定：1采用相同材料、工艺和施工做法的墙面，每5001000m2面积划分为一个检验批，不足500m2也为一个检验批。2检验批的划分也可根据与施工流程相一致且方便施工与验收的原则，由施工单位与监理（建设）单位共同商定，但一个检验批保温面积不得大于3000m2。【条文说明】节能工程分项工程划分的方法和应遵守的原则已由本细则3.4.1条规定。如果分项工程的工程量较大，出现需要划分检验批的情况时，可按照本条规定进行。本条规定的原则与现行国家标准建筑装饰装修工程质量验收规范GB 50210保持一致。应注意墙体节能工程检验批的划分并非是惟一或绝对的。当遇到较为特殊的情况时，检验批的划分也可根据方便施工与验收的原则，由施工单位与监理（建设）单位共同商定。但在国家标准建筑节能工程施工质量验收规范GB 50411-2007未对检验批划分上限保温面积作规定，施工单位与监理（建设）单位共同商定检验批保温面积可按楼层、施工段、变形缝等进行划分，并规定了3000m2检验批保温面积上限。4.2 主控项目4.2.1 用于墙体节能工程的材料、构件等，其品种、规格应符合设计要求和相关标准的规定。检验方法：观察、尺量检查；核查质量证明文件。检查数量：按进场的批次，每批随机抽取3个试样进行检查；质量证明文件应按照其出厂检验批进行核查。4.2.2 墙体节能工程使用的保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。检验方法：核查质量证明文件及进场复验报告。检查数量：全数检查。4.2.3 （修改）墙体节能工程采用的保温材料和粘结材料等，进场时应对其下列性能进行复验，复验应为见证取样送检：1保温材料的导热系数、材料密度、抗压强度或压缩强度、有机类保温材料的燃烧性能；2粘结材料的粘结强度；3增强网的力学性能、抗腐蚀性能；4. 匀质保温砌块（砖）：密度、抗压强度、导热系数、放射性；5. 非匀质保温砌块（砖）：密度、抗压强度、热阻或传热系数。检验方法：随机抽样送检，核查复验报告。检查数量：抽样应在外观质量合格的产品中抽取。同一厂家、同一品种、同规格产品，扣除窗洞面积后的1000m2墙面使用的材料为一个检验批，每个检验批抽查1 次；不足1000 m2时抽查1次；墙面超过1000m2且不大于5000 m2时，每增加2000m2应增加1次抽样；墙面超过5000 m2 时，每增加3000m2应增加1次抽样。节能保温隔热材料的燃烧性能每种产品应至少检验1次。同项目、同施工单位且同时施工的多个单位工程（群体建筑），可合并计算墙面抽检面积。【条文说明】本条列出墙体节能工程保温材料、粘结材料、保温砌块（砖）等进场复验的具体项目。复验的试验方法应遵守相应产品的试验方法标准。复验指标是否合格应依据设计要求和产品标准判定。在国家标准建筑节能工程施工质量验收规范GB50411-2007的基础上，增加了匀质保温砌块（砖）、非匀质保温砌块（砖）的复检项目，某某省匀质保温砌块（砖）以加气混凝土为主，均以工业废弃物为生产原料，如粉煤灰、磷渣等工业废弃物，因此要求对其放射性进行复检，检测结果应符合国家现行有关对材料有害物质限量标准的规定，不得对室内外环境造成污染。常用的非匀质保温砌块（砖）以复合保温砌块（砖）为主，为保温墙体节能工程质量，复合保温砌块（砖）的热工性能（热阻或传热系数）应符合相关产品标准要求，以保证整体热工性能满足新建建筑设计要求。同时，本细则中提出了新的抽样复检检查数量，较符合工程实际。4.2.4 墙体节能工程施工前应按照设计和施工方案的要求对基层进行处理，处理后的基层应符合保温层施工方案的要求。检验方法：对照设计和施工方案观察检查。核查隐蔽工程验收记录。检查数量：全数检查。4.2.5 墙体节能工程各层构造做法应符合设计要求，并应按照经过审批的施工方案施工。检验方法：对照设计和施工方案观察检查。核查隐蔽工程验收记录。检查数量：全数检查。4.2.6 （修改）墙体节能工程的施工，应符合下列规定：1 保温隔热材料的厚度必须符合设计要求；2 保温系统与基层及各构造层之间的粘结或连接必须牢固。粘结强度和连接方式应符合设计要求和相关标准的规定。保温系统与基层的粘结强度应做现场拉拔试验。保温板材与基层粘结的饱满度应符合设计和标准要求，应进行饱满度检查。 3当采用保温浆料做外保温时，厚度大于20mm的保温浆料应分层施工。保温浆料与基层之间及各层之间的粘结必须牢固，不应脱层、空鼓和开裂，拉伸粘结强度应符合设计要求，保温浆料与基层的拉伸粘结强度应做现场拉拔试验； 4 当墙体节能工程采用预埋或后置锚固件时，其数量、位置、锚固深度和拉拔力应符合设计要求。后置锚固件应进行现场拉拔试验。检验方法：观察；手扳检查；保温材料厚度采用钢针插入或剖开尺量检查；粘结强度和锚固力核查试验报告；核查隐蔽工程验收记录。检查数量：每个检验批抽查不少于3处。粘接面积检验每个检验批抽检不少于2处，按照本规范附录D外墙节能构造中保温材料粘贴饱满度剥离检查检验方法执行）。【条文说明】本条在国标建筑节能工程施工质量验收规范规定内容的基础上对非板材保温材料与基层粘结强度提出了拉拔试验要求，以保证非板材保温材料与基层粘结强度，提高工程质量安全性。4.2.7 外墙采用预置保温板现场浇筑混凝土墙体时，保温板的验收应符合本规范第4.2.2条的规定；保温板的安装应位置正确、接缝严密，保温板在浇筑混凝土过程中不得移位、变形，保温板表面应采取界面处理措施，与混凝土粘结应牢固。混凝土和模板的验收，应执行混凝土结构工程施工质量验收规范GB50204的相关规定。检验方法：观察检查，核查隐蔽工程验收记录。检查数量：全数检查。4.2.8 当外墙采用保温浆料做保温层时，应在施工中制作同条件试件，检测其导热系数、干密度和压缩强度。保温浆料同条件试件应见证取样送检。检验方法：检查试验报告。检查数量：每个检验批应抽样制作同条件养护试块不少于3组，按照本规范附录E保温浆料干密度、抗压强度、导热系数同条件养护试验方法试验。4.2.9 墙体节能工程各类饰面层的基层及面层施工，应符合设计和建筑装饰装修工程质量验收规范GB50210 的要求，并应符合下列规定：1 饰面层施工的基层应无脱层、空鼓和裂缝，基层应平整、洁净，含水率应符合饰面层施工的要求。2 外墙外保温工程不宜采用粘贴饰面砖做饰面层。当采用时，其安全性与耐久性必须符合设计要求。饰面砖应做粘结强度拉拔试验，试验结果应符合设计和有关标准的规定。3 外墙外保温工程的饰面层不得渗漏。当外墙外保温工程的饰面层采用饰面板开缝安装时，保温层表面应具有防水功能或采取其它相应的防水措施。4 外墙外保温层及饰面层与其他部位交接的收口处，应采取密封措施。检验方法：观察，核查试验报告和隐蔽工程验收记录。检查数量：全数检查。4.2.10 采用保温砌块砌筑的墙体，应采用具有保温功能的砂浆砌筑。砌筑砂浆的强度等级应符合设计要求。砌体的水平灰缝饱满度不应低于90，竖直灰缝饱满度不应低于80。检验方法：对照设计核查施工方案和砌筑砂浆强度试验报告。用百格网检查灰缝砂浆饱满度。检查数量：每楼层每施工段至少抽查一次，每次抽查5处，每处不少于3个砌块。4.2.11 采用预制保温墙板现场安装的墙体，应符合下列规定：1 保温墙板应有型式检验报告，型式检验报告中应包括安装性能的检验；2 保温墙板的结构性能、热工性能及与主体结构的连接方法应符合设计要求，与主体结构连接必须牢固；3 保温墙板的板缝处理、构造节点及嵌缝做法应符合设计要求；4 保温墙板板缝不得渗漏。检验方法：核查型式检验报告、出厂检验报告、对照设计观察和淋水试验检查。核查隐蔽工程验收记录。检查数量：型式检验报告、出厂检验报告全数检查；其他每个检验批抽查5，并不少于3块（处）。4.2.12 当设计要求在墙体内设置隔汽层时，隔汽层的位置、使用的材料及构造做法应符合设计要求和相关标准的规定。隔汽层应完整、严密，穿透隔汽层处应采取密封措施。隔汽层冷凝水排水构造应符合设计要求。检验方法：对照设计观察检查，核查质量证明文件和隐蔽工程验收记录。检查数量：每个检验批应抽查5并不少于3处。4.2.13 外墙或毗邻不采暖空间墙体上的门窗洞口四周的侧面，墙体上凸窗的侧面，应按设计要求采取节能保温措施。检验方法：对照设计观察检查，必要时抽样剖开检查。核查隐蔽工程验收记录。检查数量：每个检验批抽查5，并不少于5个洞口。4.2.14 （新增）采用浅色饰面材料隔热时，饰面材料型号、外观颜色深浅应与设计一致，色泽均匀。检验方法：对照设计要求，观察检查。检查数量：材料全数核查；外观全数检查。【条文说明】建筑节能设计标准中提出围护结构外表面宜采用浅色饰面材料，在夏季太阳直射时，能反射较多的太阳辐射得热，提高室内舒适度，降低调能耗。因此，在设计采用浅色饰面材料隔热时，其饰面材料颜色应与设计一致，色泽均匀。4.3 一般项目4.3.1 进场节能保温材料与构件的外观和包装应完整无破损,符合设计要求和产品标准的规定。检验方法：观察检查。检查数量：全数检查。4.3.2 当采用加强网作为防止开裂的措施时，加强网的铺贴和搭接应符合设计和施工方案的要求。砂浆抹压应密实，不得空鼓，加强网不得皱褶、外露。检验方法：观察检查；核查隐蔽工程验收记录。检查数量：每个检验批抽查不少于5处，每处不少于2m2。4.3.3 设置空调的房间，其外墙热桥部位，应按设计要求采取隔断热桥措施。检验方法：对照设计和施工方案观察检查。核查隐蔽工程验收记录。检查数量：按不同热桥种类，每种抽查10%，不少于5处。4.3.4 施工产生的墙体缺陷，如：穿墙套管、脚手眼、孔洞等，应采取隔断热桥措施，不得影响墙体热工性能。检验方法：对照施工方案观察检查。检查数量：全数检查。4.3.5 墙体保温板材接缝方法应符合施工方案要求。保温板接缝应平整严密。检验方法：观察检查。检查数量：每个检验批抽查10%，并不少于5处。4.3.6 墙体采用保温浆料时，保温浆料层宜连续施工；保温浆料厚度应均匀、接茬应平顺密实。检验方法：观察、尺量检查。检查数量：每个检验批抽查10%，并不少于10处。4.3.7 墙体上容易碰撞的阳角、门窗洞口及不同材料基体的交接处等特殊部位，其保温层应采取防止开裂和破损的加强措施。检验方法：观察检查；核查隐蔽工程验收记录。检查数量：按不同部位，每类抽查10%，并不少于5处。4.3.8 （新增）外墙保温系统分格条（缝）的设置应符合设计要求，宽度和深度应均匀，表面应平整光滑，棱角应整齐。检验方法：观察检查；核查隐蔽工程验收记录。检查数量：每个检验批每100m2应至少检查一处。【条文说明】本条规定了在建筑物立面设置分格缝时，分格缝的设置要符合相关工艺的要求。防止在墙体节能工程应用中，由于分格缝设置处理不当 引起保温系统开裂、空鼓等破坏现象。4.3.9 采用现场喷涂或模板浇注有机类保温材料做外保温时，有机类保温材料应达到陈化时间后方可进行下道工序施工。检查方法：对照施工方案和产品说明书检查。检查数量：全数检查。4.3.10 （新增）外保温面层的允许偏差和检查方法应符合下表的规定。表4-3-1 外保温面层的允许偏差和检查方法项次项 目允许偏差( mm)检 查 方 法1表面平整4用2 m靠尺和楔形塞尺检查2立面垂直4用2 m垂直检查尺检查3阴、阳角方正4用直角检查尺检查4分格缝、装饰线直线度4拉5 m线，不足5m拉通线，用钢直尺检查检查数量：室内每个检验批至少抽查10%，并不得少于3间；不足3间时应全数检查；室外每个检验批每100m2应至少抽查一处，每处不得小于10m2。【条文说明】根据建筑装饰装修工程质量验收规范GB50210-2001中的相关规定，本条要求外保温面层施工质量应达到普通抹灰的技术要求。5 幕墙节能工程5.1 一般规定5.1.1 本章适用于透明和非透明的各类建筑幕墙的节能工程质量验收。5.1.2 附着于主体结构上的隔汽层、保温层应在主体结构工程质量验收合格后施工。施工过程中应及时进行质量检查、隐蔽工程验收和检验批验收，施工完成后应进行幕墙节能分项工程验收。5.1.3 当幕墙节能工程采用隔热型材时，隔热型材生产厂家应提供型材所使用的隔热材料的力学性能和热变形性能试验报告。5.1.4 幕墙节能工程施工中应对下列部位或项目进行隐蔽工程验收，并应有详细的文字记录和必要的图象资料：1 被封闭的保温材料厚度和保温材料的固定； 2 幕墙周边与墙体的接缝处保温材料的填充；3 构造缝、结构缝；4 隔汽层；5 热桥部位、断热节点；6 单元式幕墙板块间的接缝构造；7 冷凝水收集和排放构造；8 幕墙的通风换气装置。5.1.5 幕墙节能工程使用的保温材料在安装过程中应采取防潮、防水等保护措施。5.1.6 （新增）幕墙节能工程检验批应按下列规定划分： 1 相同设计、材料、工艺和施工条件的幕墙工程每5001000应划分为一个检验批，不足500 也应划分为一个检验批。 2 同一单位工程的不连续的幕墙工程应单独划分检验批。 3 对于异型或有特殊要求的幕墙，检验批的划分应根据幕墙的结构、工艺特点及幕墙工程规模，由监理单位（或建设单位）和施工单位协商确定。【条文说明】本条引用建筑装饰装修工程质量验收规范GB50310检验批的划分，明确了幕墙节能工程检验批的划分。5.2 主控项目5.2.1 用于幕墙节能工程的材料、构件等，其品种、规格应符合设计要求和相关标准的规定。检验方法：观察、尺量检查；核查质量证明文件。我检查数量：按进场批次，每批随机抽取3个试样进行检查；质量证明文件应按照其出厂检验批进行核查。5.2.2 （修改）幕墙节能工程使用的保温隔热材料，其导热系数、密度、燃烧性能应符合设计要求。幕墙玻璃的传热系数、遮阳系数、可见光透射比、中空玻璃露点应符合设计要求。遮阳材料的光学性能和遮阳产品的抗风性能应符合设计要求。检验方法：核查质量证明文件、复验报告和遮阳设施抗风计算或测试报告。检查数量：全数核查。【条文说明】对于玻璃幕墙而言，其性能主要取决于玻璃的性能。玻璃的遮阳系数、可见光透射比、传热系数均非常重要。遮阳材料太阳光透射比、太阳光反射比直接影响室内太阳辐射得热。5.2.3 （修改）幕墙节能工程使用的材料、构件等进场时，应对其下列性能进行复验，复验应为见证取样送检：1 保温材料：导热系数、密度、燃烧性能；2 幕墙玻璃：可见光透射比、传热系数、遮阳系数、中空玻璃露点；3 隔热型材：抗拉强度、抗剪强度；4 透光、半透光遮阳材料的太阳光透射比、太阳光反射比。检验方法：进场时抽样复验，验收时核查复验报告。幕墙玻璃检验宜在材料进场随机抽样送检。检查数量：同一生产厂家的同一种产品每一批次抽查不少于一组，中空玻璃露点抽样每组应为10块。【条文说明】对幕墙节能工程复检项目增加了遮阳材料太阳光透射比、太阳光反射比检验项目，该参数直接影响室内太阳辐射得热，进场时，遮阳材料的太阳光透射比、太阳光反射比应按照建筑玻璃可见光透射比、太阳光直接透射比、太阳光总透射比、紫外线透射比及有关窗玻璃参数的测定GB/T2680-94采用分光光度计测试，验收时核查复验报告。5.2.4 幕墙的气密性能应符合设计规定的等级要求
