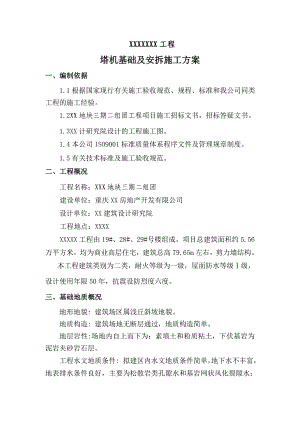

XXXXXXX工程塔机基础及安拆施工方案一、编制依据 1.1根据国家现行有关施工验收规范、规程、标准和我公司同类工程的施工经验。 1.2XX地块三期二组团工程项目施工招标文书，招标答疑文书。1.3XX计研究院设计的工程施工图。1.4本公司ISO9001标准质量体系程序文件及管理规章制度。1.5有关技术标准及施工验收规范。二、工程概况工程名称：XXX地块三期二组团建设单位：重庆XX房地产开发有限公司设计单位：XX建筑设计研究院工程地点：XXXXXXXXX工程由19#、28#、29#号楼组成。项目总建筑面积约5.56万平方米，均为商业高层住宅，建筑总高79.65m左右，剪力墙结构。本工程建筑类别为二类，耐火等级为一级，屋面防水等级级，设计使用年限50年，抗震设防烈度六度。三、基础地质概况地形地貌: 建筑场区属浅丘斜坡地貌。地质构造: 建筑场地无断层通过，地质构造简单。地层岩性:场地内自上而下为：素填土和粉质粘土，下伏基岩为泥岩夹砂岩石层。工程水文地质条件: 拟建区内水文地质条件简单，地下水不丰富，地表排水条件良好，主要为松散岩类孔隙水和基岩网状风化裂隙水；场地内主要接受大气降雨和地表水补给。 四、塔吊QTZ63的平面布置根据业主提供的巴南区李家沱组团分区B01-1/02地块三期二组团工程的周边环境，仅北面通施工道路，并结合该工程场内实际情况，在拟建建筑19#、28#、29#楼各布置一台QTZ63塔吊，以供每栋楼的垂直、水平运输。该塔吊的平面布置位置祥总平面布置图。五、QTZ63塔吊基础设计 根据重庆蜀通岩土工程有限公司的地勘报告，塔机厂家提供的基础资料，结合我司绘制的总平面布置图确定塔机位置的岩层为中风化泥岩层。 由于该工程地质情况普遍较好，如遇软土层，需在承台中部加设人工挖孔桩，桩径为1600mm，其护壁厚度为100-175mm，护壁钢筋为8150，护壁砼强度等级为C30，钢筋笼主筋为22根HRB400级钢筋16、定位箍筋为HRB400级钢筋（122000），箍筋为HPB300(8250)，加密区为HPB300(10100)（祥附图），以保证塔基的稳固。桩混凝土强度等级为C30，若地下水丰富需采用C30水下砼灌注。具体塔吊基础：QTZ63塔吊基础平面尺寸为4.5×4.5m，厚1.5m，塔基下浇C10 砼垫层100厚，塔基顶标高高出相邻地面200mm，塔基采用C35砼浇筑，。具体详见塔基附图。六、QTZ63塔吊安装、拆除 QTZ63塔吊安装时均采用20吨起重机安装，配备经纬仪、水准仪、安全帽、安全带、吊索等工具。安装前准备：1、组织好作业人员，并对其进行方案、技术质量、安全交底，作到心中有数。2、所有作业人员必须熟悉本工程的技术安全操作规程、质量规范，并持证上岗。3、了解安装现场情况，检查基础地质情况。4、仔细检查塔机的各机构、各部件、结构焊缝，重要部位螺栓、销轴、卷扬机、钢丝绳、吊钩、电器设备、线路均应于良好状态，发现问题及时处理。5、对作业人员所用的工具、附件等仔细检查，不合格者立即更换，确保正常使用。6、作好技术安全交底记录设备装拆前技术安全交底记录Q/CWT-FW-8.3。7、安装前部件检查按塔机装拆前零部件检查Q/CWT- 8.4作好记录。安装程序：1、基础验收（1）地脚螺栓与混凝土的钢筋应连成整体，其深度应符合安装塔机使用说明书的要求，基础混凝土的深度和总混凝土量也应满足该使用说明书的要求。（2）混凝土采用整体双层布筋，整体校平，布平整度不应小于1/500。（3）基础形状、尺寸、配筋及有关要求按使用说明书中的要求执行。（4）按塔机基础验收录Q/CWT-FW-8.5。 2、安装底盘：校平底盘四个法兰，其标高误差应1/1000，拧紧地脚螺栓。底盘与混凝土间凡有间隙应垫实，然后进行灌浆。3、吊装爬升套：吊装前两个标准节及基础节连成整体吊入爬升套中，与爬升套组成一个整体，并用螺栓连接牢固，调好顶升导向滚轮的间隙，将底节标准节与底盘连接。4、吊装塔帽：先将回转机构与回转过渡节塔帽组成一个整体，再将其与爬升套顶盘上的回转承连接。5、吊装平衡臂：挂好吊索，试吊平稳后，将其与回转过渡节上的趾铰连接并穿好销轴及开口销（注意销轴及销孔要加黄油）然后接好平衡臂拉板，穿好销轴及开口销。6、吊装起重臂：吊装前按顺序将起重臂连接成整体并按顺序将起重臂拉板接好放入起重臂卡具中，将变幅小画装入起重臂中，挂好吊索，试吊，通过移动小车微调起重臂的平衡。将起重臂吊至回转过渡节上的趾铰板连接，穿好销轴及开口销（注意加黄油），然后用起升机的钢丝绳通过塔帽顶部的过绳轮将起重臂拉杆拉至塔帽处，用销轴连接好并穿入开口销。400KN.m400KN.m以上时，应在平衡臂上装一块平衡重后，再进行上述动作。7、吊装的司机室。8、吊装平衡重。9、吊装爬升平台、机升油站。10、按使用说明书中的电器安装图接好各部件电源、电路、接地、照明警示等。11、穿绕变幅钢丝绳子、起升钢丝绳，与吊钩配合好。12、调整高度限位起以外的各种保护装置达到灵活、可靠（调整办法见该机使用说明书）。13、顶升加节：按塔机机升记录Q/CWT-FW-8.7作好记录。14、调整，试运转，按塔机安装竣工调试验收表Q/CWT-FW-8.9作好记录。安装过程中的注意事项：1、安装现场必须有技术、安全人员监护。2、指挥人员必须熟悉安装方案，遵守安装工艺和安全操作规程，使用明确的指挥信号。3、作业人员必须遵循安装程序，各项动作必须符合操作规范，确保安装质量和安全。4、选用质量可靠、安全的吊具和用具。5、必须使用必要的安全保护措施（安全帽、安全带、扶梯、护栏等）。6、平衡臂上未按规定醒重时，严禁吊装。7、顶升油缸动作前，检查顶升横梁是否处于正确位置，否则应纠正。8、顶升作业前检查顶升上部是否处于平衡位置，否则应加以调整，使塔身前后平衡。9、顶升作业过程中，必须有专人指挥，专人操纵液压系统，专人装拆螺栓，非作业人员严禁上塔。10、顶升时确认每项工作的准确性，上一动作程序准备完成后，方可进行下一动作程序。11、作业期间严禁饮酒、打闹。12、高温、雷雨、大风、大雾天气严禁作业。13、安装作业完成后，必须进行试运转及验收、检测工作，并作好记录和存档工作。塔吊的拆除按后安装的先拆，先安装的后拆的顺序依次拆除，并有专人指挥，作业范围内要进行围护。七、防雷、保护接地要求1.接地保护装置的电缆线与任何一根主要的螺栓连接并清除螺栓及螺母的涂料。2.置于地基锚固连接的底架不能作接地避雷使用。3.防雷接地装置应与主筋焊通，电阻不得超过4欧姆。4.接地装置应由专业人员安装施工。测定电阻要用高效精密的仪器，同时应定期检查，并作好记录。
