重庆某住宅楼二次结构专项施工方案(构造柱详图).doc

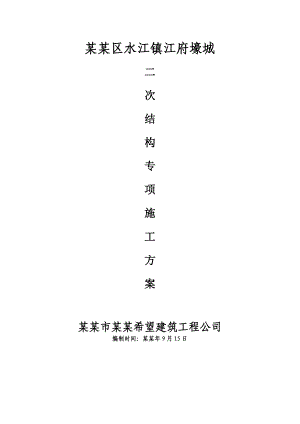

某某区水江镇江府壕城二次结构专项施工方案某某市某某希望建筑工程公司编制时间：某某年9月15日一、工程概况1、建筑占地面积：1441.26平方米，建筑面积：15376.46平方米。2、建筑层数与功能：本工程为住宅楼（带商业网点），为车库，和为商业网点，为住宅建筑。、建筑层高：负层地下车库高.，一层层高.，二层层高.，住宅层高，建筑高度.。、结构形式：框架结构。、安全等级：地上部分耐久等级：二级；耐火等级：地上部分二级，地下车库为一级。工程类别：二类；建筑防水等级（屋面）：二级，抗震等级：级防设防；建筑合理使用年限：年.本工程的二次构件包括：构造柱、窗台卧梁、反坎、圈梁、窗台内飘板、压顶等，为确保本工程二次构件的施工质量达到合格标准，特编制此二次构件施工方案。一、 编制依据：建筑工程验收规范、国家强制性标准、公司质量标准和工法、施工组织设计及图纸。三、控制要点：一 构造柱、圈梁、过梁、配筋带：根据万科广州公司建筑防水防裂体系（2010版）要求设置构造柱、圈梁、过梁、配筋带（1）构造柱A）构造柱的位置宽度大于2m的洞口的两侧。长度超过2.5m的独立墙体的端部。当墙体长度超过5米时，应在墙体中间设置构造柱。外墙的阳角应设置构造柱。其他设计及规范要求设置构造柱的部位。支承在悬臂梁和悬臂板上的墙体，应按下图所示设置钢筋混凝土抗裂柱。B）构造柱的构造要求构造柱的截面尺寸不应小于墙厚×200mm，混凝土强度等级不应低于C20。构造柱的纵向钢筋不应少于410，也不宜大于416；箍筋宜采用6200。构造柱应与楼层圈梁或基础梁锚固。构造柱与墙体连接处的砌体宜砌平，沿墙高度每隔600mm设置26拉结钢筋， 钢筋每边伸入墙内通长设置。必须先砌墙，后浇构造柱。（2）圈梁、腰梁、窗台配筋带A、圈梁、腰梁、窗台配筋带位置a）窗台配筋带构造：砌体工程的顶层和底层应设置通长现浇钢筋混凝土窗台梁，高度不宜小于120mm，纵筋不少于410，箍筋6200；其它层在窗台标高处应设置通长现浇钢筋混凝土板带，板带厚度不小于100mm；板带的混凝土强度等级不应小于C20，纵向配筋不宜少于310。b）腰梁位置：未开窗洞的外墙墙体(3米以下)，每层墙高的中部增设厚度为100mm与墙体同宽的混凝土腰梁。配筋及砼标号同相应楼层窗台配筋带。3米以上墙体按圈梁要求设置。c）圈梁的位置自由端的墙体顶面。高度超过3m的墙体。其他设计及规范要求设置圈梁的部位。d）窗台卧梁：内外口必须保证2cm高差，外低内高，且卧梁入墙深度不得小于400mm，控制好混凝土浇捣质量，详见下图：B、圈梁、配筋带的构造要求a）圈梁或配筋带宜连续地设置在同一水平面上，并形成封闭状；当圈梁或配筋带被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁或附加配筋带。附加圈梁或附加配筋带与圈梁或配筋带的搭接长度不应小于2H（H为圈梁与附加圈梁的垂直距离），且不应小于1米。b）圈梁或配筋带的截面宽度应与墙厚相同；圈梁的截面高度不应小于200mm，配筋带的截面高度不应小于100mm；圈梁的纵向配筋不宜少于410，箍筋不宜少于6250，配筋带的纵向配筋不宜少于310，横向配筋不宜少于6250；混凝土强度等级不宜低于C20。c）圈梁、配筋带应采用现浇钢筋混凝土。C、过梁A）过梁的位置跨度大于600mm的门窗洞口的顶面。洞口的上部砌体高度小于洞口跨度1/2时。其他设计及规范要求设置过梁的部位。B）过梁的构造要求跨度小于0.6m的过梁可采用30厚水泥砂浆配38的过梁。跨度等于或大于0.6m的过梁应采用预制或现浇钢筋混凝土过梁，且过梁宜与圈梁结合一起考虑。过梁的截面宽度应与墙厚相同，截面高度应按建筑构造要求或按计算确定，过梁配筋应按计算确定，但不得少于圈梁配筋。砌体墙中的门窗洞及预备预留孔洞，其洞顶均设过梁，过梁除图中另有注明外，统一按下述处理： 当洞宽b<700mm时，梁宽同墙厚，梁高取60mm，底筋210，架立筋26，箍筋6200。当洞口宽700mmb<1500mm时，梁宽同墙厚，梁高取150mm，底筋212，架立筋210，箍筋6200。当洞宽1500mmb<2100mm时，梁宽同墙厚，梁高取200mm，底筋214，架立筋210，箍筋6200。当洞宽b2100mm时，梁宽同墙厚，梁高取280mm，底筋218，架立筋210，箍筋6200，且在窗两侧加构造柱（墙厚×250），412，6150。所有过梁砼强度等级为C20，支座长度为250mm，当几根过梁在同一样高，不能同时满足支座长度时，应全部现浇。二 管道井 根据万科广州公司建筑防水防裂体系（2010版）要求，卫生间管道井（如下图）1、 在装管时管上必须套止水环2、 在板下管四周支模，灌注细石混凝土，细石混凝土分两次灌注，第一次灌注后，试水合格后，浇二次细石混凝土，如不合格，用东方雨虹JS-（配合比水浆料：粉末：水=1：1：02）型防水刷两遍，直到试水合格。第二次灌注在上面留20深凹槽做闭水试验，试水合格后管井填细石混凝土200高，再下一步施工。 三 卫生间、外墙、厨房反坎、外墙飘板1、 卫生间、外墙、厨房反坎和外墙飘板浇捣前与原混凝土接触面凿毛，并清理干净。2、 在主体浇捣时组织好预埋钢筋，预埋钢筋时须控制好标高。二次外墙飘板部位绑扎好分布钢筋，卫生间、外墙反坎一般使用楼板同级素混凝土，厨房、卫生间周边墙体下设200高同墙体厚混凝土反坎，外墙必须设置100高同墙体厚混凝土导墙。3、 采用木模板支架，卫生间、外墙反坎严禁使用铁丝固定，以防止渗漏水，我司采用木卡固定卫生间、外墙反坎，外墙飘板使用对拉螺栓卡住钢管支模。支模时控制好标高，保证保护层厚度。4、 混凝土浇捣前，要用水浇湿模板和凿毛部位，浇捣中用振动棒振捣密实，以减少蜂窝、麻面等质量问题。5、 浇捣完成后，在结构面扫毛，并定时浇水养护，待养护到凝固强度后拆除模板进行下一步施工。四 窗台压顶窗台混凝土压顶板根据万科广地工程（2009）第020号文件要求向外找坡，高差20（装模时外侧模板比内侧模板低20）。窗台板必须浇筑同墙宽100高C20混凝土浇筑压板，每边伸入墙内不少于400mm；五 放线预留洞口 1、把放线孔四周楼板凿毛，用水冲洗干净。2、置筋，用不小于8的钢筋，间距不得大于150，四面置筋，并用铁丝绑扎牢固。3、支模，在下一层用钢管顶牢模板。浇捣混凝土前用水浇湿模板和洞洞口四周。4、浇捣混凝土，用比楼板高一等级的混凝土或膨胀混凝土浇捣。浇捣完成后，在面上扫毛，并定时浇水养护，待养护到凝固强度后拆除模板。六 烟道1、在烟道安装前，洞口（预留洞口620×520）四周楼板凿毛，并用水冲洗干净。2、烟道安装后，在下一层用钢管顶牢模板，模板装在烟道的四周，浇捣混凝土前用水浇湿模板和洞洞口四周。3、浇捣混凝土，用比楼板高一等级的混凝土或膨胀混凝土浇捣，并在烟道边做挡水基，用东方雨虹JS-（配合比水浆料：粉末：水=1：1：02）型防水刷两遍。
