重庆某货运市场人工挖孔桩施工方案(人工挖孔灌注桩、附示意图、计算书).doc

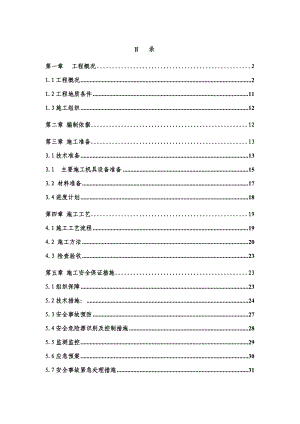

目 录第一章工程概况21.1工程概况21.2工程地质条件111.3施工组织12第二章 编制依据12第三章 施工准备133.1技术准备133.1主要施工机具设备准备153.2 材料准备173.4进度计划18第四章 施工工艺194.1施工工艺流程194.2 施工方法204.3 检查验收23第五章 施工安全保证措施235.1组织保障235.2技术措施：245.3安全事故预防275.4安全危险源识别及控制措施285.5监测监控295.6应急预案305.7安全事故紧急处理措施31第六章劳动力计划326.1专职安全生产管理人员326.2劳动力计划35第七章计算书及相关图纸357.1单轮滑轮计算367.2提升工字钢计算书367.3支架验算377.4相关图纸38第一章 工程概况1.1工程概况某某(某某）货运市场位于重庆市某某县物流园区南端，该市场分别由综合配套用房及1、2号楼、医药配送中心展示区、生活用品中心、农机配送中心、农资配送中心组成，总建筑面积76156.32，建筑结构形式为部分框支剪力墙结构、框架结构，安全等级为二级，抗震类别为丙类，抗震等级为非抗震，地基础设计等级为乙级，全部为人工挖孔桩，综合配套用房有一层地下室。本工程基础采用人工挖孔灌注桩，本工程地基基础设计等级为丙级，安全等级为二级。持力层为中风化灰岩，桩端处岩石抗压强度标准值为25.5Mpa，主要设计桩型为圆形和椭圆两种，分别如下图所示：桩表统计：桩设计编号桩径（mm）单轴承载力设计值KN嵌岩深度桩持力层护壁厚度（mm）数量（根）1#楼WZ1140072131400中风化灰岩7515020WZ2120066911200中风化灰岩7515014WZ39003469900中风化灰岩7515010WZ4100042391000中风化灰岩7515032#楼WZ1130071591300中风化灰岩7515020WZ2150074861500中风化灰岩1001759WZ39003433900中风化灰岩751501WZ4900+S50078521500中风化灰岩1502002WZ5100042321000中风化灰岩751501WZ6170084311700中风化灰岩1001751综合配套用房展示中心WZ19007532900中风化灰岩7515060WZ2100079251000中风化灰岩751508医药配送中心WZ19007702900中风化灰岩7515028生活用品中心WZ19007695900中风化灰岩7515084农机配送中心WZ19007735900中风化灰岩7515053WZ3120082101200中风化灰岩751509农资配送中心WZ19007382900中风化灰岩75150106附图：桩位平面布置图1#楼桩孔平面布置图2#楼桩孔平面布置图 医药中心展示区桩孔平面布置图生活用品中心桩孔平面布置图农机配送中心桩孔平面布置图农资配送中心桩孔平面布置图1.2工程地质条件1.2.1区域地质构造据岩土工程勘察报告（以下简称勘察报告），场地位于某某县物流园区内，场区出露和揭露地层有第四系素填土（Q4ml），红粘土（Q4el+dl）以及寒武系中统耿家店组（C3g）灰岩。1.2.2场地地形地貌 该场区属某某山区中溶蚀盆地内剥蚀低山丘陵地貌。地形为缓斜坡地貌。在勘察期间场地已经部分平整，地面标高一般在372.73383.71M左右，相对高差约11.00M，现状地形稳定。1.2.3场区地层构成及特征据勘察报告钻探揭露，场区上覆土层主要由第四系素填土层，下伏基岩主要为中风化、微风化灰岩，现将各地层分述如下： 素填土（Q4ml）：黄色，主要由人工新近回填土组成，次含少量的砾石碎、块，粒径为312cm之间，土石比为7：3，结构松散、稍湿，回填年限12年。 红粘土（Q4el+dl）：呈红褐色，可塑为主，局部呈软塑状，土质较均一，局部含有少量砂砾切面较光滑，韧性中等，摇震无明显结构变化，为冲洪积成因。一般厚度为15m。 岩层：灰白色，隐晶质结构，主要由方解石、次为白云石，中厚层状构造，钙质胶结，岩质较软。强风化带岩芯破碎，呈碎块状、厚片状、岩质软，厚度约为0.91.6m；中风化带较为完整，岩芯多呈短柱状、长柱状，分布在整个场地，为场地主要岩性。1.2.4气象与地下水据勘察报告，某某县属亚热带季风气候，温和湿润，四季分明，有春早夏长，秋雨绵绵，冬暖多雾等等点。常年平均气候18。多年平降雨量1250mm，其中降雨多集中在每年的5-10月，主要气象灾害为伏旱、大风及冰雹。该场地无地下水体，雨季存在地表水滞水，对场地建设影响较小。1.3施工组织现场场地已平整，各项临时设施，如照明、动力、通风、安全设施已经准备就绪。根据施工现场平面位置，综全配套用房及1、2号楼、样品展示区、仓储中心受场地交付影响，以各板块为单位，人工挖孔桩基础可以依次进行。基坑开挖到底后，将岩面清理干净，及时以地勘、质检、监理、设计等有关单位检查，确认合格后及时封闭桩底浇筑桩芯，避免岩石风化。并确认桩下3d或5m深度范围内无空洞、破碎带及软弱夹层等。当地基与地勘报告不符时，应通知设计、地勘等相关单位根据现场情况处理。第二章 编制依据1） 建设单位招标文件及与建设单位签订的施工合同2） 某某（某某）货运市场工程岩土工程勘察报告3） 某某（某某）货运市场初设图4） 本工工程施工组织设计5） 建质200987号危险性较大的分部分项工程安全管理办法6） 主要规程及规范类别名 称编 号国标砼结构工程施工质量验收规范GB 50204-2002建筑工程施工质量验收统一标准GB 50300-2001建设工程文件归档整理规范GB/T 50328-2001工程测量规范GB 50026-2007建筑地基基础施工质量验收规范GB 50202-2002行业建筑桩基技术规范JGJ94-2008建筑桩基检测技术规范JGJ106-2003建筑施工机械设备安全技术规范JGJ33-2012施工现场临时用电安全技术规范JGJ46-2005建筑施工安全检查标准JGJ95-2011建筑施工高处作业安全技术规范JGJ80-91建筑工程预防坍塌事故若干规定建质（【2003】82号第三章 施工准备3.1技术准备 施工前应熟悉图纸及地址勘查报告，弄清地质情况，掌握地表水排泄方向（详见施工现场总平面布置图）； 基础桩孔开挖前，应采取有效的排水措施，防止地表水流入孔桩内，保持至桩孔开挖及混凝土浇筑施工结束。 桩基作业班组应有参加过类似桩孔开挖工程的施工经历，项目部相关负责人应对该作业班组的业绩考核，确认是否能胜任本工作。 工程开工前，依据项目部的相关要求对进场工人进行安全教育和必要的技能培训，培训经考试合格后方能上岗施工。特殊工种需持证上岗。 桩基开挖前，桩基护壁应按照设计要求进行支护，护壁施工前应由技术人员组织技术交底。 控制好基桩轴线和高程的控制，控制点宜设在不受施工影响的地方，经建设单位、监理单位复核后妥善保护。为保证施工安全及预防塌孔，依据规范要求，当桩净距小于桩径2倍，且小于2.5米时，桩基开挖应采用跳孔开挖的方法，以防止因为孔位距离过近，施工相互扰动而发生塌孔的现象。(1#楼跳桩施工桩详下图：) 采用机械搅拌的混凝土的实际配合比需以实验室配合比换算成施工配合比。混凝土应搅拌均匀，并满足和易性要求。 施工前成孔计划及安全检查1) 施工前对作业面进行四方的交接验收，合格后填写相应的技术资料，四方签认结束后归档备案。 2) 操作前对吊具进行安全可靠的检查和试验，确保施工安全。3) 开挖前，依据现场实际情况及施工图纸确定好施工线路，并严格按确定好的施工方案进行施工。4) 按基础平面图，设置桩位轴线、定位点；桩孔四周撒灰线，测定高程水准点，放线工序完成后，办理预检手续。5) 每节护壁应依照地勘资料和施工图纸、桩的深度、孔径大小、土质的好坏等的不同，来确定护壁厚度是否应比设计厚度增加。6) 桩身长度达到设计要求时应及时会同建设单位、地勘单位、设计单位、监理单位进行勘验，认定持力层符合设计要求后方能进行下一工序。如地质情况复杂需探明孔底地质时，应由勘察、设计单位、监理单位提出具体处理措施。3.1 主要施工机具设备准备 采用提升机垂直提运挖掘土石方的方法。其他常用机具有：风镐、手铲、线坠、吊桶、溜槽、空压机、鼓风机、通风及供氧设备、钢爬梯、安全带、潜水泵等机具。 吊笼：采用3mm厚，直径200mm，高400mm的铁桶，用14钢筋由铁桶两面横穿底部焊接吊环，焊接必须结实牢固。 挖孔桩施工设备计划表见表3.1。表3.1 挖孔施工设备计划表序号设备名称型号单位数量功率（KW）进场日期备注1提升机台242.2依据现场实际情况及时组织进场起吊出渣2三级配电箱个48依据现场实际情况及时组织进场3空压机13m³台7依据现场实际情况及时组织进场风镐用4风镐把30依据现场实际情况及时组织进场5偏心振动棒50台5依据现场实际情况及时组织进场桩填芯6对讲机1Km台4孔桩开挖前进场孔内外通讯7潜水泵30m台55孔桩开挖前进场排地表集水8安全带条30孔桩开挖前进场912V低压直流变压器台30孔桩开挖前进场孔内照明10水钻台21进入中风化前中风化掘进11干粉灭火器个3孔桩开挖前进场应急灭火12急救药箱个2孔桩开挖前进场13鼓风机台30孔桩开挖前进场孔内送风钢筋加工设备计划表见表3.2.表3.2 钢筋加工设备计划表序号名称功率单位数量使用部位1弯曲机5.5千瓦台1加工钢筋2调直机2.2千瓦台1加工钢筋3断钢机3千瓦台1加工钢筋4切割机4千瓦台1加工钢筋5电焊机8千瓦台2加工钢筋3.2 材料准备 水泥：护壁施工时选用PC 32.5普通硅酸盐水泥。 砂：中粗砂，含泥量不大于3%。 石子：碎石直径5mm-10mm。 水：使用自来水或不含有害物质的洁净水。 沙、碎石、水泥必须由现场监理现场见证取样送检，检验合格方可使用。 钢筋：钢筋的级别、规格、必须符合设计要求，有出厂合格证及试验报告，进场钢筋按相关要求抽样送检，检验合格方可使用。 桩芯混凝土采用商品混凝土，进场后作好坍落度测试和试块工作，为提高施工效率，优先采用臂架泵浇筑桩芯混凝土，如臂架泵距离不够时，采用电泵塔吊配合浇筑。 模板：组合式大小头钢模，弧形工具式钢模拼装。主要材料计划表见表3.3.表3.3 主要材料计划表项目及材料规格单位备注人工挖孔桩锁口C25混凝土88.81m3机械搅拌桩基护壁C25混凝土473.64m3机械搅拌HPB300钢筋14832kg桩基C25混凝土2785.91m3商品混凝土HRB400钢筋76247.53kgHPB300钢筋18183kg3.4进度计划我司根据业主移交场地，开出开工通知为准，提前完成人工挖孔桩基础分包的招标工作，并于开工前完成了生活区和现场办公区临时设施的搭建，做好进场准备。场地移交后，我司将立即组织工人进场，开始人工挖孔桩基础施工，根据总进度计划中对本分部工程进度计划要求，桩基分部工程工期确定为74天某某某某货运市场工程人工挖孔桩开挖进度计划名称劳动力（人）工期（天）2013年10月2013年11月2013年12月上旬中旬下旬上旬中旬下旬上旬中旬下旬医药中心1213 跳桩施工3天综合配套、1、2号楼4023生活用品2023农机中心2017农资中心4015第四章 施工工艺4.1施工工艺流程 施工准备阶段施工实施阶段测量定位放线复查桩位线、做轴线标记桩孔挖土出 土修边逐节护壁验槽（持力层）验孔扩底、清孔安放钢筋笼封 底排水清底浇筑桩身混凝土养 护人工挖孔灌注桩工艺流程图4.2 施工方法 4.2.1 放线定桩位、高程 现场场地已平整到位，根据设置的轴线控制点、测定高程水准点，依照桩位图，将桩逐一编号，依桩基所对应具体位置，施放桩位。确定好桩位中心，以中心点为圆心， 以桩身半径加护壁厚度为半径画出上部的圆周，撒石灰线作为桩孔开挖界线，桩位线定好后，报监理及甲方相关部门复查，办好预检手续后开挖。 4.2.2 桩孔土石方开挖 根据场区地质条件桩基所穿越地质情况基本为素填土、红粘土、灰岩。开挖桩孔应从上到下逐层进行，先挖桩心中间部分的土方，然后扩及周边，有效地控制开挖孔的截面尺寸。对硬塑粘性土、强风化岩层，采用 13m3 空气压缩机配合风镐作业掘进，如遇中、微风化的硬质岩石或孤石则考虑采用水钻成孔。每节的高度应根据土质好坏、操作条件而定，一般以设计节高0.85m 为宜。第一节桩孔成孔以后，即开始在桩孔上口架设垂直运输支架。要求搭设稳定、牢固。挖出的土石方采用吊桶盛装，用提升设备将其提升到地面再运出施工现场。桩孔之间距离比较小时，上口周边不得弃土，所有弃土必须采用人工转运至场外。桩孔上口安装水平推移的活动安全盖板，当桩孔内有人挖土时，应掩好安全盖板，防止杂物掉下砸人。无关人员不得靠近桩孔口边。吊运土时，再打开安全盖板。 4.2.3 护壁施工 护壁按图采用钢筋混凝土护壁，护壁厚度为 100150mm，砼的强度等级C25或回填区内提高一个等级，采用现场机械搅拌。中风化岩层及微风化岩层不需设置砼护壁。为保证工期，有需要时可以在砼中掺加早强剂（掺量由试验确定），确保孔壁的稳定性。 第一节护壁高出地坪 200mm 并加宽至250mm，便于挡土、挡水。桩位轴线和高程均应标定在 第一节护壁上口，桩孔每挖完一节以后应立即浇筑混凝土护壁。每节桩孔护壁做好以后， 必须将桩位十字轴线和标高测设在护壁的上口，然后用十字线对中，吊线坠向井底投设， 以半径尺杆检查孔壁的垂直平整度。随之进行修整，井深必须以基准点为依据，进行引测。保证桩孔轴线位置、标高、截面尺寸满足设计要求。 砼护壁模板，采取一节组合式钢皮模板拼装而成，拆上节支下节，循环周转使用， 模板用十字木棍支撑。 灌料口护壁模板护壁模板支设示意图一护壁砼采用吊桶运输，人工浇筑，拆模后用砼堵塞，浇灌护壁砼时采用钢筋扦插实 方法结合敲击模板将护壁砼振捣密实。 4.2.4 钢筋笼制作与吊装 钢筋笼在场内钢筋房加工制，应尽量减少钢筋的搭接，对长度超过 9 米或单根重量超过塔吊吊装能力的钢筋笼应分成两节，上下节主筋采用帮条双面焊接，接头数按 50%错开，并应确保钢筋位置正确。桩孔及钢筋笼分别验收合格后沿钢筋笼长度方向在其外侧每2000mm 绑扎一排预制混凝土垫块（垫块厚度为 50mm），即可用塔吊进行吊装就位。吊放钢筋笼时，要对准孔位，直吊扶稳、缓慢下沉，避免碰撞孔壁。钢筋笼放到设计位置时，应立即固定。 吊钢筋笼入孔时，不得碰撞孔壁，灌注砼时，应采取措施，校正设计标高固定钢筋笼位置。 钢筋笼制作的允许偏差项序检查项目允许偏差（mm）检查方法主控项目1钢筋笼主筋间距±10用钢尺量2钢筋笼长度±100用钢尺量一般项目3钢筋材质检验设计要求抽样送检4钢筋笼箍筋间距±20用钢尺量5钢筋笼直径±10用钢尺量4.2.5 砼浇筑 桩孔挖至孔底设计标高时，经验收后清渣，即时浇灌封底砼，厚度为 100mm。 砼由臂架泵或电泵塔吊配合泵送至孔桩内，由于桩长较深，为保证灌注时的砼不产生离析，灌注桩基砼时必须用溜槽及串筒，控制浇筑口距砼面在2m 以 内，不准在桩口抛铲或倒车斜料，以免砼离析，影响砼整体强度。 在灌注桩身砼时，相邻的挖孔作业应停止，并不得在孔底留人。 4.3 检查验收施工前应对各进场施工机具，现场临时施工用电检查并报监理或相关部门验收合格后方可使用。第五章 施工安全保证措施 5.1组织保障项目经理（陈志军）项目技术负责人（高正良）施工员 邓勇质检员张春材料员黄国胜试验员叶胜国安全员张平挖孔桩组根据工程施工和现场安全需要，建立以项目经理为首的项目经理部机构负责施工：5.2技术措施：5.2.1、开挖防护方法1）开挖前应对施工人员进行全面的安全技术交底，挖孔取出土渣的吊桶、吊钩、钢丝绳、提升机等机具，每工作班开始作业前必须进行检查，发现安全隐患时，及时采取修复、更换等措施，直到排除安全隐患后，方可下孔开挖。2）在进行挖孔时，采用提升机清运孔内土方。桩孔挖到一定深度时，应在桩孔周围设置钢管围栏，满挂安全网，张贴醒目的安全警示牌，并在距离地面200mm高的位置设置挡脚板，孔口设置可移动盖板，施工时移开，收工时封闭。孔内设置半圆形防护板和钢梯，不得用人工拉绳子运送作业人员和脚踩护壁凸缘上下。孔内壁应设置尼龙保险绳，并随挖孔深度增加放长至作业面，作为救急之备用，以便于施工人员上下。详细设置详见下图。提升机 2000外 弃土堆放区 2）、人员必须通过钢爬梯上下井孔，井底照明必须用低压电源（12V）、 防水带罩的安全灯具。 3）桩孔口安装水平推移的活动安全盖板，当桩孔内有人挖土时，应掩好安全盖板， 防止杂物掉下砸人。无关人员不得靠近桩孔口边，吊运土时，再打开安全盖，当井内人员在半遮挡井口不能安全躲避时，应上井后方能起吊。 4）挖出的土方应及时运离孔口，不得堆放在孔口四周 2m 范围内，井圈上不得放 置工具和站人。井口的工作平台应保持清洁，确保没有堆放杂物。 5.2.2、桩孔内通风措施配置空气检测仪器及有毒气体检测仪，每次下孔前对孔内空气质量进行检测,检测除使用仪器以外,还可以投放飞鸽或麻雀20分钟以上进行检测，检测无异常后，采用轴流风机对井下进行送风，风量不小于 25L/S，送风20分钟后方可下井作业。操作时上下人员轮换作业，桩孔上人员密切注视观察桩孔下人员的情况，互相响应，切实预防安全事故的发生。 5.2.3桩基砼浇筑安全防护1）在浇注桩身混凝土时，相邻10米范围内挖孔作业应停止，不得在孔底留人，防止浇筑混凝土产生过大侧压力，导致周边施工的桩塌孔。2）混凝土浇筑时，混凝土工应按要求佩戴安全帽、安全带，防止跌入孔内。5.2.4施工现场排水措施根据某某某某货运市场工程地勘报告，本工程无地下水，有少许地表停水，现场设置截排水沟对其进行集中排放，详见施工现场总平面布置中排水分布图。 施工现场总平面布置图5.2.5防触电措施施工现场的一切电源、电路的安装和拆除必须由持证电工操作，用电设备必须严格接地或接零保护且安装漏电保护器，各桩孔用电必须分闸，严禁一闸多用。孔上电缆架空2m以上，严禁拖地埋压土中，孔内电缆、电线必须采用护套等有防磨损、防潮、防断等保护措施。孔内照明应采用安全矿灯或12V以下的安全灯，孔内操作工应戴工作手套，脚穿绝缘胶鞋。5.2.6挖孔桩常遇问题及预防处理措施常见问题产生原因预防措施及处理方法塌孔1. 砼护壁未达到设计要求厚度，受周围土体侧压力影响，使孔壁土体失稳2. 土层变化部位挖孔深度大于土体稳定极限高度3. 孔底偏位或超挖，孔壁原状土体结构受到扰动、破坏或松软土层挖孔，未及时支护严格按照设计要求厚度完成护壁施工；防止偏位或超挖；在松软土层挖孔，及时进行支护对塌方严重孔壁，用砂、石子填塞。护壁裂缝1. 护壁过厚，其自重大于土体的极限摩阻力，因而导致下滑，引起裂缝2. 由于塌方使护壁失去部分支撑的土体下滑，使护壁某一部分受拉而产生球向水平裂缝，同时由于下滑不均匀和护壁四周压力不均，造成较大的弯矩和剪力作用，而导致垂直和斜向裂缝护壁厚度不宜太大，尽量减轻自重，在护壁内适当配10200的竖向钢筋，上下节竖钢筋要连接牢靠，以减少环向拉力；桩孔口的护壁导槽要有良好的土体支撑，以保证其强度和稳固裂缝一般可不处理，但要加强施工监视、观测，发现问题，及时处理截面大小不一或扭曲1、 挖孔时未每节对中量测桩中心轴线及半径2、 土质松软或遇粉细砂层难以控制半径3、 孔壁支护未严格控制尺寸挖孔时应按每节支护量测桩中心轴线及半径遇松软土层或粉细砂层加强支护严格认真控制支护尺寸5.3安全事故预防5.3.1预防措施1) 开挖过程中地质情况较差地段，应及时进行护壁钢筋混凝土浇注，护壁浇注模板内支撑必须具有足够刚度，以防止孔壁垮塌，对浇注施工人员造成安全隐患。2) 发现地质情况与设计不相符或地质情况较差的情况下，立即停止挖孔，编制可行性安全施工方案上报业主、监理批准后，再按批准的安全施工方案进行挖孔施工。3) 加强安全巡视，在人工挖孔桩施工阶段，应配备专职安全管理人员对施工现场可能存在危险的地方进行安全巡视，对不规范的操作进行指导和教育。5.3.2安全教育针对施工班组进行三级安全意识教育，对特殊工种作业人员进行培训、考核。做好各级的安全技术交底。桩孔内的作业人员应遵守下列规定：必须戴安全帽、穿绝缘胶鞋；严禁酒后作业；不准在孔内吸烟；不准在孔内使用明火；每工作4小时应出孔轮换；认真留意孔内一切动态，如发现护壁变形等不良预兆以及有异味气体时，应停止作业并迅速撤离；当桩孔挖至5米以下时，应在孔底以上2米左右处的护壁凸缘上设置半圆形的防护罩，防护罩用密眼钢筋（丝）网做成。在吊桶上下时，作业人员必须站在防护罩下面，停止挖土，；若遇起吊大块石或防护罩不能安全遮挡时，孔内作业人员应全部撤离至地面后才能起吊；5.4安全危险源识别及控制措施针对施工现场实际情况，结合施工现场平面布置，本桩基工程中主要存在的危险源及应对措施如下表所示：表5.2 危险源识别及控制措施类别1:施工用电事故序号危险源可能导致的事故控制措施1配电室（柜）未设保护零线触电伤人按规范要求接好保护零线2未安装漏电保护器触电伤人按规范要求安装漏电保护器3配电箱、开关箱未达到“三级配电，两级保护”的要求触电伤人按要求实行“三级配电、两级保护”4漏电保护器失灵触电伤人及时检查更新及时检查，按规范要求接好保护零线5未接保护零线触电伤人6电器元件损坏或配备不符合要求触电伤人定期检查，及时更换损坏的电器元件7现场照明私接、私拉电线触电伤人加强检查，杜绝私拉现象8使用大功率电器火灾加强检查，杜绝使用9手持照明灯具或潮湿作业场所未使用安全电压触电伤人按规范要求使用安全电压类别2：安全防护事故110基坑临边边坡未设防护栏杆人员跌落按要求搭设防护栏杆12人工挖孔桩护壁不符合要求坍塌按方案执行14未使用安全电压触电伤人按规定使用安全电压15桩孔周围有杂物落物伤人及时清理桩孔周围2米内严禁有杂物16有毒有害气体超标中毒伤人作业前进行检测，采取有效排放措施17缺氧窒息伤人作业前进行检测，采取通风送氧措施18吊土支架钢丝绳材质不符合要求物体打击使用符合规范要求的材质19未使用软质吊具物体打击使用软质吊具，施工人员戴安全帽20桩基孔口未作安全防护人员跌落按照要求设置防护栏杆5.5监测监控在人工挖孔灌注桩施工工程中，为保证施工安全和工程质量，必须对边坡及挖孔桩进行实时监测。结合工程施工测量，把测放桩位与挖孔桩测控有机结合起来。将施工测量埋设的固定测点(基准点和变形观测点)，按挖孔桩形态及走向打成测网状，按高程网点建立相对高程系，按坐标网点建立相对坐标系，从垂直和水平方向分别观测挖孔桩的变化情况。地梁施工前，在每个桩基锁口混凝土上建立固定观测点；在地梁施工时，在地梁上埋设4个固定观测点，定期在各基站上采用不低于两个方向的边角交会观测，并作好每一次的观测记录，当二次观测后，应对其观测的最终结果与第一次观测的结果进行比较，然后向监理公司和业主提交其结果。观测点的观测频率，在施工期间为5天一次。如果发现有位移或暴雨天气应加密观测，并做好记录存档。5.6应急预案5.6.1人工挖孔桩常见安全事故（1）地面或高空坠物（2）施工用电（3）起重工具失灵（4）起重工具及渣土掉落、塌孔（5）桩孔内出现有毒气体致使人员窒息。5.6.2应急救援小组为了加强对建筑施工安全事故应急救援工作的领导指挥与协作处理能力，特成立工程项目部建筑施工安全事故应急救援工作领导小组。项目部成立由项目经理任应急工作领导小组组长，项目技术负责人、项目生产经理任副组长，下设协调联络组、后勤保障组、抢修抢险组、安全保卫组。成员由机械设备部、技术部、质量安全部、预算部、物资部、施工部、综合办公室以及现场各施工队伍等人员组成。组长:陈志军项目经理副组长:高正良技术负责人副组长:黄兵安全主管协调联络组汪建医疗救护组张艾抢险救灾组李正良后勤保障组周家荣安全保卫组胡朝华应急救援领导小组的办公室设在项目会议室，当工地现场发生建筑施工安全事故或紧急情况时，本应急救援系统将立即启动。针对不同类型的事故隐患，并结合项目部各部门成员的专业职责等特点，本工程救援工作领导小组具体的应急组织机构及人员安排如下：图5.7 应急救援组织构架应急救援小组联系电话及名单如下表所示：表5.3 应急救援小组联系方式组长陈志军副组长高正良黄兵协调联络组汪建黄耀武后勤保障组周家荣汪正明抢险救灾组李正良孙良才安全保卫组胡朝华刘建国医疗救护组张艾黄小春1398968655235.7安全事故紧急处理措施本工程常见安全事故主要发生在井内，可采取如下措施：1）救护工具：在施工井口配备安全绳，人工摇架，安全带，吊篮、安全帽，防毒用具，通风管、工具车。2）井内发生坠伤或井内护壁坍塌事故时，用上下对讲机联络探明伤势重度，组织人员立即进行施救，停止其它井口作业，移走井口设备，安置人工摇架，吊篮，放入安全绳，通知医护人员和车辆到井口，选择年青力壮人员下井，在下井途中，时刻保持联络，观察周围护壁是否有继续坍塌危险，如有潜在危险，应采取紧急防护措施。3）井内发生中毒事故时，立即停止就近井口作业，将邻近井口的鼓风机，通风管调至事故井内通风，立即组织人员戴好防毒面具，下井施救，人员救离上岸后，进行人工呼吸，并用备急车辆紧急送往就近医院。4）井内发生触电事故时，紧急断掉电源，组织人员将井内人员救离出孔，医护人员进行紧急处理用备用车辆迅速送往就近医院。5）塌孔应急处理措施一旦发生坍塌坡事故，首先应由疏散组进行疏散，清点人员，确定有无人员失踪、受伤。了解事发前该区域施工人员情况，作业人数，如有施工人员失踪或被埋，立即组织有效的挖掘工作。挖掘应采用人工挖掘，禁止采用机械挖掘。人工挖掘尽量避免使用尖锐性工具。对于大块沉重物体，应合理组织搬运，尤其是压在被埋人员身上的大块物体，必须组织好足够人力方可搬运，搬运前明确职责，由专人负责将被埋人员移救出。抢救挖掘人员应分班组，合理按照工作面安排人力，及时换班，保障抢救挖掘人员体力，保证在最短时间内将被埋人员抢救出来。如有人员失踪、受伤应立即报警。并有车辆引导员做好救助车辆引导。在专业医疗人员到达前由救助组对受伤人员进行简单救助。A、争分夺秒抢救压埋者，使头部先露出，保证呼吸畅通。B、 出来之后，呼吸停止者立即做人工呼吸，然后进行正规心肺复苏。C、 伤口止血使用止血带。D、切忌对压伤进行热敷或按摩。6）根据对施工现场周围环境的调查，距离施工现场最近的医院为某某县人民医院，直线距离为1.5公里，当发生安全事故时可拔打120,以提前让医院做好救援准备准备。第六章 劳动力计划6.1专职安全生产管理人员施工现场安全生产管理体系的建立不仅是为了满足工程项目部自身安全生产的要求，同时也是为了满足相关方（政府、投资者、业主、保险公司、社会）对施工现场安全生产管理体系的持续改善和安全生产保证能力的信任。本工程中项目部各成员的安全职责如下表所示。表6.1 安全生产责任分配表序 号岗位部门名称安全管理职责1项目经理（陈志军）项目负责人领导和组织本项目部安全生产工作，对本项目安全生产负总的责任，其职责如下：（1）在组织管理本项目生产过程中，具体贯彻执行安全方针、政策、法令和本单位的安全生产责任制度、安全生产规章制度和操作规程及事故应急预案制度。（2）确保安全生产费用的有效使用，并负责制定资金使用计划，监督使用情况，防止资金被挪作他用。（3）根据工程特点组织制定安全施工技术措施，消除事故隐患，保护作业人员生产与健康及财产的损失。（4）定期组织专项施工现场安全生产、文明施工大检查，发现隐患按三定（定人、定时间、定措施）进行整改，发现危及人身安全的紧急情况，立即下令停止作业，撤出人员。（5）经常向职工进行劳动纪律、规章制度和安全知识、操作技术教育，对特种作业人员要经考核合格，领取操作证后方准独立操作，对新工人、新调换工种人员在其上岗前进行安全教育。（6）发生事故后应立即报告，组织抢救，保护现场，参加事故调查，组织编制和落实整改措施，并对职工进行安全教育。（7）定期组织安全生产事故应急预案的现场演练，熟悉应急救援的组织、程序、措施及协调工作。（8）召开安全生产例会，对所提出问题应及时解决，或按规定权限向有关领导和部门提出报告，组织班组安全活动，支持安全员工作。（9）教育职工正确使用个人劳动保护用品。（10）做好对女工特殊保护的具体工作。2项目技术负责人（关劲明）1) 参与或主持编制项目职业健康安全与环境管理方案、管理规划，落实责任并组织实施；组织项目经理部的质量、职业健康安全与环境意识教育和专业技能培训。2) 贯彻安全生产方针政策，严格执行安全消防技术规程、规范、标准及合约规定。3) 协助项目经理制定本项目安全生产管理办法和各项规章制度，并监督实施。4) 组织人员编制安全技术措施和分部工程安全方案，督促安全措施落实，解决施工过程中不安全的技术问题。5) 组织安全技术交底，组织编制项目应急预案，落实应急准备和响应。6) 参加每周一次的安全检查，对不安全因素定时、定人、定措施予以解决，并落实、检查。3安全总监（黄兵）1) 对安全生产工作负直接责任。2) 执行国家及重庆市有关安全生产的方针、政策、法规和各项规章制度。参与制定并执行项目安全生产管理办法。3) 落实有关安全消防管理规定，对进场工人进行安全消防教育和培训，强化职工的安全意识和消防观念。4) 组织现场安全生产、消防措施的检查，出现问题及时处理。4水电安装部（李正良）1) 在项目安全环境管理部经理的领导下，参加每周一次的安全大检查，并做好检查记录。对查出的问题，负责下发隐患整改通知单，并亲自监督整改。2) 经常组织安全生产、消防工作的宣传活动。3) 发生安全事故时，首先采取应急措施，保护好现场，并立即报告，按照“四不放过”原则督促改进措施的落实。4) 负责整理水电安装安全管理资料，及时向上级安全部门汇报本项目部安全状况，填报安全统计报表，项目竣工后及时整理上报本项目的安全管理资料。5）对水电安装机具和队组人员管理5物资设备管理部（周家荣）1) 根据劳动防护用品计划及时供货。2) 购置的劳动防护用品必须“三证”齐全(生产许可证、产品合格证、年检证)，不符合安全标准的用品必须更换，严禁发放使用。3
