重庆某高层住宅小区QTZ80塔吊基础专项施工方案(T形基础计算书、附图).doc

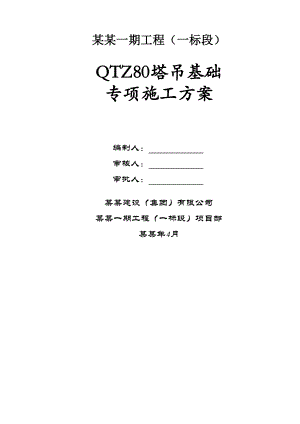

某某一期工程（一标段）QTZ80塔吊基础专项施工方案编制人： 审核人： 审批人： 某某建设（集团）有限公司某某一期工程（一标段）项目部某某年4月目 录第一节、 编制说明及依据1第二节、 工程概况3第三节、 塔吊选择4第四节、 塔吊平面布置及参数4第五节、 基础形式及地基承载力、材料要求7第六节、 施工方法8第七节、 塔吊基础预埋件及钢筋绑扎9第八节、 防雷接地施工11第九节、 质量控制11第十节、 T形基础计算书13第十一节、 附图18第一节、 编制说明及依据一、 编制说明根据工程施工需要、满足业主进度要求，以及我项目部的实际情况，在考虑不影响工程安全的情况下，我项目部将前期6#塔吊QTZ63塔吊基础更改为QTZ80塔吊基础。为满足塔吊基础地基承载力及相关力学要求，依据业主提供的地质报告，结合现场施工要求及塔吊有关资料，现对QTZ63塔吊基础更改为T形承台基础，以满足QTZ80塔吊的使用要求，作如下设计调整：二、 编制依据Ø 建筑施工手册第四版，中国建筑工业出版社Ø 塔式起重机混凝土基础工程技术规程 JGJ/T 187-2009Ø 建筑地基基础工程施工质量验收规范 GB50202Ø 建筑桩基础技术规范 JGJ94-2008Ø 混凝土结构设计规范 GB50010-2002Ø 建筑钢结构焊接技术规程 JGJ81-2002Ø 钢筋焊接及验收规范 JGJ18-2003Ø 建筑机械使用安全技术规程 JGJ33Ø 建筑结构设计荷载规范 GB50009-2001Ø 建筑桩基检测技术规范 JGJ106-2003Ø 一期二批次地质勘查报告Ø QTZ80塔式起重机使用说明书及前期塔吊基础施工方案Ø 本工程建筑图、结构图；第二节、 工程概况一、工程概况本工程为某某一期工程，位于北部新区金州大道B9-1/02地块，由重庆盈普投资有限公司开发，重庆中冶建工集团有限公司勘察，重庆源道建筑规划设计有限公司设计，重庆建永工程监理有限公司监理，某某建设（集团）有限公司施工。我司承建范围由二栋高层建筑、10栋多层洋房、2栋商业用房及部分地下车库组成(各栋技术指标详见下表)。基础型式采用柱下独立基础、桩基础或墙下条形基础，以中风化基岩为基础持力层。结构形式方面住宅为剪力墙结构，商业、车库为框架结构。各 栋 技 术 指 标 表栋号标准层建面（m2）层数（层）层高（m）檐口高度（m）地上部分总建筑面积（m2）每层户数备注14号楼661.5233F/-2F39921839.418高层15号楼661.5233F/吊1F/-2F39922553.968高层10号楼573.156+1F/-1F3213302.614洋房11号楼852.196+1F/-1F3214914.576洋房12号楼573.156+1F/-1F3213302.614洋房13号楼852.196+1F/-1F3214914.576洋房17号楼675.653F/-1F3.94.512.62471.75/商业18号楼657.342F/-1F4.24.58.71988.06/商业1号楼573.156+1F/-1F3213302.614洋房2号楼852.196+1F/-1F3214914.576洋房3号楼852.196+1F/-1F3214914.576洋房4号楼852.196+1F/-1F3214914.576洋房车库/-2F4.28.446695.20/合计.06第三节、 塔吊选择该工程施工工期较紧，根据目前业主要求为确保业主节点工期，本工程因业主未交付2#、5#楼场地，因此与3#、4#楼采取分段动工，为保证车库与主楼一次成形而保证施工质量，因此施工材料水平及垂直运输任务较重。经过综合技术经济比较，本工程的塔吊选用如下：3#、4#楼塔吊选型为QTZ80型塔吊，其他楼栋的塔吊不做调整。QTZ80型塔吊由重庆腾升塔式起重机有限公司制造，腾升品牌的塔吊均性能稳定，在施工行业受到广泛好评。且其起升速度快，回转灵活，覆盖半径为55m，其中20、15之内能提升3吨以上重型材料，基本能满足本工程钢筋混凝土结构施工阶段的水平及垂直运输任务。第四节、 塔吊平面布置及参数根据本工程施工场地，拟设置1个钢筋加工场地。分别设置于靠近塔吊的位置，钢筋房必须在塔吊的吊运钢材的作业范围之内，同时为了能最大限度的覆盖工程施工范围及考虑相邻单位工程进度情况，兼顾钢筋场地的重材调运任务，再次要便于安装塔吊附着，拆除、安装方便，基础顶面标高又不能影响以后的装饰施工。塔吊基础参数表技术参数1-3#、1-4#楼塔吊型号QTZ80起重高度37.5m工作半径55m承台顶标高-6.300m（相对标高按1-3#楼主楼±0.000计）型钢格构柱柱顶标高6.300m（相对、按地库±0.000计）总长8650mm截面尺寸460mm×460mm角钢L140mm×140mm×12mm缀板420mm×200mm×12mm剪刀撑2×20a双拼端板500mm×500mm×20mmQTZ80塔吊起重特性表第五节、 基础形式及地基承载力、材料要求本工程经平基后，现场地质已达到了中风层，根据现场岩质情况，本工程的塔基全部采用基坑基础。最大深度开挖深度在2m内。坑基基础：设计地基承载力不小于20 t/。（1）基础周围地耐力不小于20t/， （2）混凝土强度等级不小于C35，混凝土总重量不小于30吨。 （3）基础平面度误差不超过1/1000，垫板与地脚螺栓之间不准焊接。塔吊基础为现浇承台， 埋深约1.5m左右，置于泥岩上，由岩芯报告可知，地耐力为5.8Kpa=580t/m2<20t/m2，地耐力满足要求，无需地基处理。塔吊基础混凝土强度等级C35，钢筋采用HPB235级、HRB335钢筋。 第六节、 施工方法1、工艺流程技术准备轴线定位砖砌基坑圈人工土石方开挖验线修边、坑底平整坑、槽质量验收浇筑垫层扎筋支模安装预埋件浇筑砼养护轴线、标高复核。2、施工方法1）、定位：用M5水泥砂浆砌筑Mu10页岩实心砖井圈，厚度200mm,高出地面300mm，要求灰缝饱满，表面平整，并在表面用25厚1：3瓜米石做面层，且收光；并将十字轴线引测至井圈平面，用墨线弹出轴线及桩中心线，以红漆画“”轴线标识，以蓝漆画“”坑槽中心线标识，并钉上水泥钉以便施工过程中挂线检查。2）、由于现场地质情况较好，基（坑）槽开挖时采用原槽开挖，原槽浇筑。 3）、项目各级施工人员在熟悉图纸和方案以及地基资料的基础上对施工班组作好书面施工安全技术交底。4）、轴线、标高标识应设置明显，便于随时校正，保证开挖质量。5）、基槽坑土石方开挖均由机械和人工配合凿打，开挖的土石方及时转运至指定堆场或直接上车外运。6）、在开挖过程中施工人员随时检查基（坑）槽的轴线、标高、截面尺寸、垂直度，作好检查记录。7）、垫层施工A、基坑验收后将垫层标高引测至槽底。根据轴线确定垫层外轮廓线，并根据垫层标高下返100mm为垫层底面土石层，用人工将垫层底面土石层清理平整，浇筑混凝土垫层。B、垫层为100mm 厚C20商品混凝土，要求坍落度为160mm左右。8）、按照基坑配筋图进行配料绑扎，符合11G101-1相关要求。9）、塔吊基础地脚螺栓预埋及混凝土浇筑第七节、 塔吊基础预埋件及钢筋绑扎1、QTZ80塔吊基础根据地脚螺栓布置详图、QTZ80塔机基础图。塔机基础砼强度等级为C35，基础垫层为100厚C20砼，全部深度范围均为岩石层，原槽浇灌混凝土。钢筋保护层为50mm，塔吊基础地脚螺栓安装采用几字型钢筋支撑，塔吊基础基础工装定位的采用电焊固定方式进行安装。以下QTZ80塔吊基础安装图：2、砼均采用商品砼。基础砼浇筑时应分层下料，分层振捣，振动棒不能撞击预埋螺栓，并严格按标高进行浇筑，相对高低差不得大于3mm。第八节、 防雷接地施工由于本工程塔吊基础用坑式基础，其节点做法为：1、 底座上焊接一根直径为10的圆钢与主体结构的防雷带相连，并焊接符合要求。2、 所有防雷焊接点均需要用防锈漆涂刷一遍防止锈蚀。3、 施工完成后必须进行防雷接地电阻测试，其接地电阻必须小于等于4欧。塔吊避雷接地示意图第九节、 质量控制1.地基承载力基础除了承受垂直竖向荷载以外，还伴有很大的倾复力矩及水平荷载同时作用，使基底应力变成非均匀分布。本基础底面最小压应力min0为大偏心。只有部分基底受压，且上部倾复力矩作用方向随时变动，故基础对地基承载力要求较高，是质量控制的重点。2.对基础表面水平度和塔机底座地脚螺栓位置的要求，按照厂方使用说明书施工。避免因地脚螺栓位置偏差过大，造成二次埋设而削弱塔机与基础的联结。3.质量管理加强施工过程中的质量检查和质量监督控制，严格执行三检制，加强质保体系的运行，严格按照国家施工质量验收规范的有关要求执行。基础施工时应按相关要求做好接地保护装置。预埋螺栓安装时塔吊基础底盘必须用水平仪进行抄平，安装完成后应用水平仪进行检查，其四角水平相对误差必须小于1/500。预埋螺栓安装定位架必须焊接牢固，并且必须有足够的刚度，确保混凝土浇筑过程中不变形。且在浇筑混凝土时严禁撞击固定架。浇筑混凝土前螺栓丝口部分应打黄油，并用塑料布缠好，避免污染。每座塔吊基础留置2组混凝土实件，其中一组同条件养护，用于安装时强度检验，一组标准样护，用于检验混凝土强度。第七节、安全措施塔吊基坑四周应设置1.8m高安全防护栏杆，防护栏杆采用型钢方管搭设第十节、 T形基础计算书（1）原设计塔吊基础底面积（见附图） F1=5×5=25m2（2）扩展基础沿原基础周边分别扩展1000宽，底板厚5000，按最小的筋率内配16250双向，保护层厚35，砼强度为C40。基础下设100厚C20砼垫层（详见下图）扩展基础面积：F2=6.2×6.2=38.44m2 扩展基础后的承载力原塔吊基础承载力设计塔吊基础承载力 即：580t/×38.44=22295.2t(T形扩展基础)20t/×25=500t(设计塔吊基础承载力)QTZ80塔吊基础承载力大于设计基础承载力。根据塔吊的设计依据和基本参数，对塔吊基础承载力等因素进计算如下。（一）6#塔吊基础计算书：A、6塔吊基础承载力计算1.计算简图： 5000 1400 图中： 塔吊作用于基础上的垂直力标准值()； 塔吊作用于基础上的倾覆力矩标准值()； 塔吊作用于基础上的水平力标准值()； 基础自重及其上覆土自重标准值()； 基础宽度()； 基础厚度()。2.荷载计算：基础及页岩自重标准值（因上部页岩破碎，按覆土计算）：取页岩容重为16T形塔吊基础长边6200mm，短边4200mm，中心受力为5200mm，实际塔机边长按5000mm计算= 5×5×(1.4×25+0.0×16) = 875作用于基础底的弯矩标准值：=1685 + 62×1.4= 1771.8 3.基底最大应力计算： 偏心距: =1771.8/(600+875)= 1.201 <= 1.667 因此 满足规范要求1）绕、轴时 > = 0.833 则有： ×5- 1.201 = 1.299最大应力： 2(600+875)/(3×5×1.299) = 151.4 2）绕轴时最大应力：= 198.8 < 1.2=1.2×220 = 264 因此 满足要求B、6#塔吊基础混凝土抗冲切验算根据建筑地基基础设计规范 GB 50007-2002 中的8.2.7条 作用在上的地基土反力设计值； 受冲切承载力截面高度影响系数，当不大于800mm时，取1.0；当大于等于2000mm时，取0.9，其间按线性内插法取用； 混凝土轴心抗拉强度设计值； 基础冲切破坏锥体的有效高度； 冲切破坏锥体最不利一侧计算长度； 冲切破坏锥体最不利一侧斜截面上的上边长； 冲切破坏锥体最不利一侧斜截面在基础底面积范围内的下边长； 扣除基础自重及上土重后相应于荷载效应基本组合时的地基土单面积净反力，对偏心受压基础可取基础边缘处最大的地基土单位面积净反力； 冲切验算时取用的部分基底面积。 ×600= 720 ×875 = 1050 =1.4×1771.8 = 2480.5 =2480.5/(720+1050)= 1.401> = 0.833 则 0.5×5-1.401=1.1=2×(720+1050)/(3×5×1.1) = 214.55=214.55 - 1050/52 = 172.55 = 2.05 =172.55×2.05= 365.2= 1.4-0.05 = 1.35= 1.8 =1.8 +2×1.35 = 4.5= 0.5×(1.8+4.5)=3.15 ×(1.4-0.8）= 0.950.7×0.95×1.57×3150×1350 =4439.8 > 因此 混凝土抗冲切 满足要求C、基础底板配筋计算1、弯矩计算： = 214.55 -214.55×(5-1.8)/(6×1.299) = 126.46 =0.5×(5-1.8)= 1.6 = 1.8 =×1.62×（ 2×5+1.8)×(214.55+126.46-2×1050/25)+(214.55-126.46)×5 = 740.94 2配筋计算： =740.94×106/(0.9×1350×300) = 2033由于最小配筋率为0.15%，所以最小配筋面积为：5000×1400×0.15%=10500mm2。配筋值：HRB钢筋18120，承台底面单向根数42根。实际配筋值10682.28 mm2。第十一节、 附图1、QTZ80型塔吊基础说明书1份
