重庆某高层框剪结构商业综合体转换层施工方案.doc

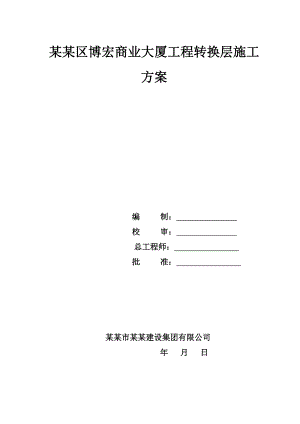

某某区博宏商业大厦工程转换层施工方案编 制： 校 审： 总工程师： 批 准： 某某市某某建设集团有限公司年 月 日博宏商业大厦转换层施工方案目 录一、 工程概况二、 转换层轴线 标高的控制三、 梁板支承架搭设四、 梁板支撑五、 钢筋制作安装六、 砼施工及拆摸七、 施工进度计划八、 施工技术措施九、 质量保证措施十、 安全技术措施十一、 防火措施十二、 组织措施十三、 实施要求 博宏商业大厦工程某某工业园区项目部一、工程概况本工程名称为某某区博宏商业大厦工程，位于某某区正阳开发区某某火车站旁，该工程集商业、办公、宾馆及娱乐休闲于一体，总用地面积11953.49,总建筑面积29410.54；按功能性质分,商业建筑面积11454.74,宾馆建筑面积8332.12,办公建筑面积4414.40,其他建筑面积5209.28；按地上地下部份划分,地上建筑面积24922.99,地下建筑面积4487.55,其中地下车库建筑面积3306.16,设备及服务用房建筑面积1182.62。容积率2.08。该工程长95.4M,宽48.3M,十六层,高68.5M,为钢筋砼框架剪力墙结构,建筑外型为一艘帆船，裙楼及地下部份为船身，地下为吃水部份，裙楼上两座塔楼似两张涨满的风帆，正扬帆驶向远方；该工程为正阳开发区第一幢高层建筑，为窗口形象工程，是某某区的标志性建筑，也是某某区的重点工程，我们某某建设集团有限公司能中标承建该工程，倍感荣幸，非常珍惜和重视该工程的施工，决心把它建成市优质结构工程和市级安全文明工地，整体工程获“巴渝杯”。建筑设计概况本工程主要由地下车库层、三层裙楼、结构转换层及1#、2#塔楼组成，1#、2#塔楼间在九、十层处相连，连接部份为会议室，地下部分为大型车库以及其他一些建筑空间。地下室层高3.8-6.3M,平街层裙楼4.2-7.2M,另两层裙楼层高均为4.2M,转换层2.2M,1#塔楼九层,层高均为3.3M,2#塔楼十三层,层高均为3.3M,1#、2#塔楼间连接部份（会议室）位于九、十两层，层高6.6M，1#、2#塔楼上为上人屋面楼梯间及电梯机房，电梯机房上为水箱间，零坪以上最高高度为68.5M。室外装修裙房外立面采用白色落地玻璃、浅色天然大理石、铝制百叶窗、防辐射浅色蓝玻璃窗、防辐射浅色蓝玻璃幕墙，1#、2#塔楼外立面采用米白色铝塑板饰面和铝制百叶窗，1#、2#塔楼连接部份（会议室）为防辐射浅色蓝玻。墙身材料所有内外墙体均为页岩空心砖。室内门窗地下室各防火分区门均设甲级防火门，楼梯间与前室的门均采用乙级防火门，消防电梯前室采用乙级防火门，管道井壁上的检修门采用丙级防火门，发电机房门均为甲级防火门；地上裙楼内街及一层背面为卷帘门，一层正大门为旋转门，店面门双扇弹簧门，其它为优质夹板门。裙楼为优质塑钢窗、甲级防火窗、优质塑钢带型高窗；塔楼部份为弧形塑钢窗。屋面工程现浇板上铺找坡层，SBS高聚物改性沥青防水卷材防水层，隔热板层，C20配筋细石砼层。室内装修做法地下室为砼地面，内墙为水泥防水砂桨后刷大白桨，顶棚为水泥砂桨。其余内墙、顶棚均为水泥砂桨，其余楼面花岗石，踢脚板为花岗石。结构设计概况本工程基础形式均为人工挖孔嵌岩灌注桩，每柱下布一桩。基础以上结构形式为钢筋混凝土部份框支剪力墙结构体系，安全等级为二级，基础设计等级为乙级，设计使用年限为50年，抗震设防类别为丙类，抗震设防烈度为6度，结构抗震等级：剪力墙为3级，框支框架为2级，框架为3级，耐火等级为一级，场地类别为类。本工程上部结构设置一道抗震缝，将建筑群分割成两个独立的单体。基础桩、地梁及护壁砼强度均为C25，地梁垫层砼为C10。柱、剪力墙砼强度等级：标高：基顶-14.770M为C40；14.770-34.470M为C35；其余为C30。梁板砼强度等级:基顶-14.770M为C30；其余为C25。本工程转换层梁板标高14.77m，层高2.2m,主梁尺寸：600×1500mm、600×1600mm、600×1700mm、500×1600、500×1400、500×1500、450×1400mm、400×1200mm、400×1300mm等。板厚：150mm、梁板砼均添外加剂，其配合比按产品设计说明配制。砼等级为梁C30。本方案为转换层梁板施工方法，转换层柱施工与产品设计说明配制。砼等级为C40。二、转换层轴线、标高的控制12.57m梁板砼浇筑完毕后，施工员和测量员立即放出控制轴线，并用墨线标注于12.57m板面, 建立12.57m层以上轴线控制网。转换层施工前应将楼层控制网重新复核并在塔楼以上建立新的轴线点，塔楼采用内控法。根据控制轴线，依照设计施工图，对转换层柱、墙、主次梁进行细部尺寸分解，用濹斗将细部尺寸线弹至12.57m楼面上. 轴线偏差控制在规范内.并报监理检查。钢管架搭设完毕后，在支承梁底模的水平杆上用吊锤线方法，将12.57m板面的细部尺寸线引到水平杆上，作为梁底模就位的控制线。标高用水准仪投测到钢管上，用标尺引至上一层，梁板底模就位后再进行找平，对误差进行调整，至少用两点引测，以减少误差。三、梁板支承架搭设 本工程采用两种支承方式 KL梁600×1600-1700mm大梁采用传统的下层梁上支承的方式 板上有梁及其余L梁400×1100mm以上的梁采用桁架直接传力于柱上或梁上的支承方式。本层砼浇筑的梁板整浇, 其支承系统; 采用48×3.0mm的钢管扣件系统。第一部分（一）、支撑系统设计1、钢管脚手架支撑立杆、横杆间距： 最大主梁尺寸600×1700mm，最大次梁尺寸400×1300mm，板厚150mm。 模板及支撑自重：0.75×（0.95+5.6）×1.2=5.89KN/m 新浇筑砼自重：24×0.95×2.8×1.2=76.61KN/m 钢筋自重:4.75×1.2=5.7KN/m 施工荷载:2.0×0.95×1.2=2.28KN/mq1=+=90.48KN/m钢管截面面积:424mm2(按5根钢管计算)钢管搭接允许荷载:10.2kN/根。钢管（48×3.0mm）力学性能参数详见建筑施工扣件或钢管脚手架安全技术规范JGJ30-2001。大梁底横向设立杆，其间距为：当梁高大于1300mm, 小于1700mm, 设5根立杆当梁高大于1100mm, 小于1300mm时, 设4根梁纵向立杆间距:5×10.2(KN/根)/90.48=0.564m为保证安全及间距误差, 梁纵向立杆间距, 设为0.4m, 横杆步距1700mm强度验算: 钢管扣件 扣件抗滑承载力验算:横向设5根, 间距每400mm设一排, 故每米按12.5个计算, RC=8KN/个R=q/n=90.48/12.5=6.032kNRRC 90.480.81000/(5424)=34.14N/mm2205N/mm2(钢管允许应力), 强度满足要求。稳定性验算：=q/A=38.2N/mm2(483.5钢管回转半径I=15.9, 长细比入=1700/15.9=106.92, 查钢结构附录, =0.395), 稳定性为满足要求。故主梁支撑立杆间距设置为400500mm对于次梁及板下支撑立杆间距为300500mm2、三层楼层受力分析： 三层主梁面荷载分析： 转换大梁传到3层楼面荷载为：q=90.48KN/m转换层板自重传到3乘荷载为： q1=（4.8+6）/2×0.18×25=24.3KN/m转换大梁传到3层楼面施工荷载为：q2=5.4×2=1.8KN/m二层主梁自重为：q3=0.3×0.8×25=6KN/m主梁两侧自重为：q4=(4.8+6)/2×0.14×25=18.9KN/m合计：Q=qq1q2q3q4=135.4KN/mb转换大梁上700×25次梁传到三层板，集中荷载为q=0.7×2.1×3=11.025KN 梁实际弯矩Mmax=-1/12qL²=-1/12×135.4×1.2×7.925²=-850.39KN·m以上计算并未考虑框架柱参加分担弯矩、剪力，故该计算比实际保守。 二层梁验算承载力验算：1300×1700转换大梁对应3层主梁载面尺为250×750,fy=310N/²（钢筋抗拉强度）,b=250,h=750,梁载面有效高度ho=750-25-25/2=700.5梁配筋载面面积As=1964.0mm²+760²受压区高度X=fyAs/（fmcb）=310×2724/19×300=148.15抗弯强度Mu=fmcbX（ho-X/2） =19×300×148.15×（700-148.15/2）=551.85KN.m=551.85KN.m 大梁荷载实际产生弯矩Mmax=-859.20KN.m3层主梁的抗弯强度Mu=551.85KN.m, 故3层主梁在转换层最大梁600×1700最大跨度9100处的荷载作用下, 是不安全的,（二层脚手架由于在2008年12月己全部拆除, 根据计算二层的支撑必须重新搭设, 才能满足施工要求.）b剪力验算: 查表得:fc=17.5N/² fy=210N/²n=2 双肢箍10 As=78.5²s=100 ho=862.5Vc=0.07fcbho+1.5fynAsy1/s×h0 =0.07×17.5×300×862.51.5×210×2×78.5/100×862.5=N601.335Kn梁上承受剪力为：V=qL0/2=1/2×135.4×7.925=536.52KNVVc 故抗剪应力满足要求c抗挠度验算查表Ec=31.5KN/²I=bh³/12×300×900³=182.25×1084F=5×135.4×79254×1.2/384×31.5×10³×182.35×108=15.12fo=Lo/250=31.7 ffo 挠度满足要求3、二层楼面受力分析: 荷载分析三层大梁承受一部分荷载后传到二层楼面上为:-859.20+665.79=-193.41kn/M二层支撑自重:1.0×1.2×1=1.2KN/m一层梁自重:25×0.3×0.8=6KN/m一层梁左右两侧板自重为:q=(4.8+6)/2×0.12×25=16.6KN/m合计：q=60.35KN/m梁实际弯矩Mmax=-qL²/12=-1/12×60.35×7.925²=-315.86KN.m 一层梁验标a.600×1700转换大梁下一层主梁载面尺寸为250×750, 梁低配为42522,fmc=19N/² fy=310N/²b=300.h=800,粱载面有效高度ho=800-25-25/2=762.5mm梁配筋截面面积As=1964²+760mm²受压区高度X=fy As/(fmcb)=310×2724/（19×300）=148.15抗弯强度MufmcbX（ho-X/2）=19×300×148.15×（762.5-148.15/2）=581.34KN.m梁上荷截作用下产生实际矩Max=-315.86KN.m一层主梁的抗弯强度Mu=581.34KN.m 故二层脚手架支撑是安全的.b. 剪力验算查表双肢箍10 As=78.5mm 间距100Ho=762.5mmVc=0.07×17.5×300×762.5+（1.5×210×2×78.5）/100×762.5=.87N=836.88KN梁承受的剪力为:VVc 故抗剪应力满足要求c. 抗挠度验算查表约E=31.5KN/mm²I=bh³/12=1/12×300×800³=128×100000000f=5qL³L/384EI=(5×60.35×7925³×7925)/(384×31.5×10³×86.19×100000000)=7.96mmfo=L/250=7925/250=31.7mmffo 挠度满足设计要求同时二层立杆600×600搭设，横杆间距按三层搭设，在三层的梁下立杆处垫设槽纲，就能满足梁受力要求。 以上公式参考钢筋混凝土结构设计手册。 第二部份（1）本工程工程梁250×750，250×650，250×550，250×500，等采用桁架支撑方式，12.57m层(二层) 恢复满堂脚手架, 并在原有的基础上加密立杆及剪杆。一根钢管承载力=（3.14+242-3.14×212）×190=80560N一根25mm钢筋的承载力=3.14+12.52×210=N钢筋与预埋铁件焊接牢固，钢管与钢筋焊接，用20mm钢筋弯成形，双面焊接，钢管四面均设置，达到钢管拉断焊接也不被破坏，钢管与钢管的连接采用扣件相连，没根钢管连接采用10个扣件相连，从偏于安全的角度来考虑，取每个扣件承载力为600，实际计算中每根钢管承载力考虑采用60000N,较钢管计算承载力减少33，所以取其钢筋的锚固长度的一半是安全的。钢管焊接根数根据桁架抗弯、抗剪能力按承受荷载算求得。现以一根9.1M跨断面方600mm×1600mm的框支梁下桁架来计算，其余桁架参照执行。1、 荷载计算。（1） 模板每m自重（5+0.85）×750=4387.5N/m（2） 新浇砼每m自重0.85×2.62500N/m3=5525N/m（3） 施工人员及设备重每m:0.85×2500N/m2=2125N（4） 集中荷载:2500N（5） 次梁作用在主梁上的集中荷载14625N进行荷载组合, 形成两种荷载组合荷载组合1=1+2+3+5荷载组合2=1+2+4+5取二种组合中内力最大的组合2、 内力计算二层梁剪力验算查表得: fc=17.5N/mm2 fy=210N/mm/2 梁箍为10100(2) As=78.5mm2b×h=300×650mm ho=614mm =a/h3 取=3Vo=0.2/+1.5×fcbho+12.5fy×nAsy/s×ho=0.2×17.5/(3+1.5)×300×614×1.25×210×614×2×78.5/100=.42N梁上承受剪力值V=1/2×q2.5.5+1/2×3.6/6×=.35NVV故抗剪应力是满足要求的抗挠度验算查表得:Ec=31.5KN/mm2I=bh3/12=1/12×300×6503=×103mm4F=5qL4/384EI=5×(17475+)×55004÷1000/384×31.5×103××103=22.32mmFo=Lo/200=5500/200=27.5mm ffo 挠度满足要求二层楼面受力分析:( 一层梁)a 三层受力传到二层板上的为:-.38=-qL2/12q=.38×12/5.52=N/mb 二层支撑自重:1.0×1.2=1.2KN/m一层梁自重:0.3×0.6×25=4.5KN/m一层梁两侧板重:3.6×0.12×25=10.8KN/mq1=16.5KN/mMmax=-qL2/12=-(16.5×103+)×5.52/12=N.m一层梁截面尺寸为300×600mm, 梁上部配筋为220+222fmc=19N/mm2 fy=310N/mm2 ho=564mm As=628+760mm2受压力高度X=fyAs/(fmcb)=310×1388/(19×300)=75.49mm抗弯强度 Mu=fmcbx(ho-x/2)=19×300×75.49×(564-75.49/2)=226443830N.mm=.83N.mMmax+Mu=-73641.7N.m即Mmax一层梁抗弯强度Mu, 不满足要求,( 一层必须恢复支撑)剪力验算查表得:fc=17.5N/mm2 fy=210N/mm2 梁箍为10100(2)b×h=300×600mm ho=564mm =3As=78.5mm2Vo=0.2/(+1.5)×fcbho+300×564+1.25×210×564×2×78.5/100=.5N梁上承受剪力值:V=1/2×(16500+)×5.5=.5NVV故抗剪应力满足要求抗挠度验算Ec=31.5KN/mm2I=bh3/12=1/12×300×6003=54×108mm4F=5qL4/384EI=5×(16500+)×55004×1000/384×31.5×103×54×108=8.34mmffo=5500/200=27.5mm 挠度满足要求在受力较小而几何尺寸等各方面条件都相同的情况下, 抗剪. 抗挠也满足要求。 为减少大梁下层两端框架梁所集中荷载，在框架粱受力处下层设立杆，将此集中力传至二层。二层共同受力，在三层转换大梁下，梁受力立杆上用10mm厚槽钢代替垫木(槽钢长同所承受大梁长度一致) , 将集中力分散开传到梁上(框架梁) 不导致集中应力把二层楼面板压碎.8、根据以上受力分析，本工程采取在二层恢复全部钢管脚手架支撑，一层恢复大部份钢管脚手架支撑，二、三层转换大梁对应位置下设立砖柱，每2米设一个（三层）二层每3米设一个砖柱，砖柱宽为240mm, 长为按转换层大梁宽度两边各减100mm砌筑.一层楼盖在转换层施工荷载三次支撑及传递力，三层楼盖共同承受转换层自重及施工荷载。大梁附近的板下，支撑立杆要适当加密，以分担大梁的荷载。为减轻梁板承受的荷载，在2层大梁两端加设斜支撑，（按45O搭设，支座处加设30o斜支撑）。使梁底支撑形成“门” 形木行架，将上部荷载尽可能传至下层柱。为防止梁的集中荷载过大引起梁边，板开裂，在主梁两侧加斜钢管支撑，对于次梁，也同样在两侧加斜支撑，并把立杆按上述间距加密。在三层梁支撑上，全部采用长1.5m的槽钢和100×300mm的钢板(厚100mm) 作垫块, 将转换层大梁传来的力传部分至梁上防止梁边板因集中荷载开裂。由于支撑立杆在板上的集中应力太大，为防止应力集中，对楼面板造成破坏，在3层各梁、板立杆下面，均应铺垫100mm厚槽钢，梁下垫板横向设置，使荷载传到梁下。为加大扣件的承载力在每根梁底横向水平杆下部，加设通长水平杆，形成立杆节点位置为双卡（十字扣件），并加竖向剪力撑，以避免十字扣件超负荷发生断裂或滑动。 剪刀撑框架梁每跨均设，形成不可变体系。扫地杆（离地不大于200mm高）通长设置, 形成均匀网架.四. 梁模支撑应保证梁底和侧模平整度和整体性, 并不得留设通缝。为保证梁侧模的抗侧压能力，采取以下措施：1） 为避免梁侧模产生过大变形，梁侧模沿梁高度方向必须加对拉片，另每隔1m加设对拉钢筋。梁模内采用25钢筋作内撑，其间距同相应梁的丝杆间距，以确保梁的设计断面。结构转换层最大大梁(6000×1700) 模板设计1) 荷载确定 模板及支撑自重:0.75×(0.95+5.6)=4.91KN/m(模板及支撑自重标准取值750N/m2) 新浇砼自重:24×0.95×2.8=63.84KN/m 钢筋自重:4.75KN/m 施工荷载:2.0×0.95=1.9KN/mq1=+=75.4KN/m(验算承载力)q2=+=73.5KN/m(验算刚度)2) 梁底模计算按四跨等距连梁计算 梁底模板抗弯承载力计算:Mmax=q1L2/8=0.125×75.4×0.52=2.36KN.mW=5860+5780+3660×2=18960mm2=M/W=2.36×106/18960=124.47f=160N/mm2(按设计抗弯强度)强度满足要求 梁底模挠度计算: 查表锝:E=2.1×105N/mm2I=+166400×2+=850100mm4Vmax=5q2L4/384EI=5×73.5×5004/384×2.1×105×=0.34mmV=Lo/250=500/250=2mm3) 梁侧模计算 荷载计算:砼侧压力1.2yc H=1.2×2.4×2.8=80.64KN/m2施工荷载:4.0×1.4=5.6KN/m2合计:F=80.64+5.6=86.24KN/m2为线均匀荷载(取梁净高度2800-200=2600mm计算q1=2.6×86.24=224.22KN/m(验算承载力)q2=2.6×80.64=209.66KN/m(验算刚度)Mmax=0.125 q1L2=-0.125×224.22×0.52=7.00KN=M/W=7×106/8×5.86×103+3.66×103=138.504N/mm2=160N/mm2强度满足要求 梁侧模挠度计算:I=mm4Vmax=5×209.66×3004/384×2.1×103×=1.26mmV=Lo/200=300/200=1.5mmVmaxV 刚度满足要求五. 钢筋制作安装梁受力筋大于16采用闪光对焊连接。材料要求：钢筋必须有出厂合格证，进场钢筋须进行外观检查和按规定进行力学性能试验，合格后方能进行钢筋加工。钢筋制作：施工人员必须熟读图纸，准确合理放样并填写料单，加工班组严格按料单制作，本层梁钢筋主筋为20，22，25，32，吊筋25，根数多。间距小，排数多。操作平台，梁底模校正后在梁两边搭设梁筋绑扎支撑架间距2000mm, 高出梁上部下排主筋设计标高50mm, 并在梁底模两侧满铺竹跳板(每边两排), 作为安全操作台。本层施工钢筋绑扎是重点，也是难点，绑扎前应对每根梁分别进行技术交底，明确设计意图，钢筋直径，根数，排数，以及绑扎顺序过程，分别形成书面资料。工艺流程：在水平支撑架上分排均匀放置梁的上部主筋（纵横框架粱交错，分层放置）分线梁箍绑扎下部主筋穿入，纵横框架梁，次梁交错，分层放置并绑扎251500楞头铁吊筋绑扎梁底按251500放置钢筋保护层垫块按图设置拉筋，腰筋绑扎进行钢筋全面检查检验合格砼浇筑。具体的钢筋就位绑扎顺序如下：1） 标高线：把墙，梁，柱的标高引在+26.950M层砼楼面上, 以便梁筋就位准确.2） 搭设梁钢筋的支撑架: 按主梁上部筋最下一排筋的标高提高50. 钢筋支撑架间距2米一道.3） 按纵, 横顺序, 分层分批地摆放钢筋. 为了保证两层钢筋之间的间距准确, 在两层钢筋之间必须摆楞头铁隔开. 楞头铁用同主筋直径的钢筋制作, 长度同梁宽-50, 间距1500. 楞头铁与主筋绑扎固定.4） 摆入箍筋, 内外箍筋按设计的尺寸, 形状和型号就位绑扎.5） 箍筋绑扎完后, 先取出下部筋的支撑横杆, 放入钢筋垫块(仍用同直径钢筋1500), 最后取出上部钢筋的支撑横筒钢管, 然后支设梁的侧模.6） 主梁(次梁) 与次梁交接处, 节点核心处应按标准图集及图纸要求加箍筋及节点加密箍筋. 吊筋, 不可遗漏. 次梁主筋应置于主梁主筋上.7） 应特别注意主. 次梁下部的锚固长度, 如需弯锚时, 应提前加工.8） 由于主. 次梁节点. 梁柱节点钢筋密集, 不便砼下料, 为方便砼浇筑, 梁筋之间用48×3钢管, 端部锤扁打入梁钢筋缝隙处, 此空隙为砼的浇筑口.9） 插筋施工, 由专职测量组对轴线进行全面. 准确放线, 依照轴线对短脚剪力墙进行分线, 此工作在板筋绑扎前进行. 检查无误后, 在相应的位置焊接定位箍筋. 按相应短肢剪力墙钢筋型号. 数量布置大样进行插筋, 应注意插筋须保征图纸设计要求的锚固长度, 并点焊于定位箍筋上, 在离定位箍筋600高处设锁口箍扶直定位。10） 对插筋与梁筋, 柱筋相碰时, 插筋弯折锚入梁. 柱内, 并在板内埋设同直径钢筋加强。 11） 板筋绑扎工艺流程: 底板清洁按设计间距分线底层筋绑扎. 水电预留. 预埋面筋墨面筋穿筋绑扎垫块. 马凳板筋保护通道(可在梁筋上铺板设置专门人行通道)。为保证板筋位置, 底层筋用1:2水泥砂浆垫块, 厚15,900×900, 上层筋用12900×900铁马凳保证高度。12） 为了保证转换层梁板(上部) 筋的保护层, 经过设计同意, 转换层大梁底板降低70(以避免钢筋重叠造成楼面标高增加。六. 砼施工及拆模1. 转换层浇筑第3层楼板强度已达到80%.砼要求:砼: 商品砼.坍落度:200±30.砼强度: 柱C40、梁C30、 板C30水泥: 国茂42.5普硅水泥.外加剂:UEA. 减水剂. 泵送剂. 缓凝剂. 杜拉纤维等.砼施工前应开会定人. 定位. 定各工种人数. 施管人员各司其职.为了确保转换层砼的浇筑, 项目部专门组织. 甲方. 监理及商品砼站等单位召开专门会议, 就商品砼的生产. 运输. 浇筑等提前制定供应计划, 同时协调好环保部门, 进行间连续作业, 保证转换层砼顺利进行。转换层梁具有钢筋密集, 砼体量大的特点, 针对以上特点, 砼浇筑采取以下措施和方法: 浇筑砼用商品砼, 使用砼输送泵送至浇筑点; 塔吊辅助浇筑节点砼, 防止出现冷接头; 砼的浇筑顺序: 从1轴方向连续浇筑. 先浇的砼应在砼初凝前续浇, 以避免造成冷缝。续浇使用塔吊. 吊斗辅助浇筑. 砼浇筑过程中, 设一名专人记录砼浇筑每一部分完成的时间, 以避免其它因素影响浇筑速度, 为避免水平输送管直接接触板筋, 在板面上按间距1500设置铁马凳, 支撑泵管。派专人检查坍落度, 坍落度过大超过要求坚决退回, 坍落度过小可按规范要求添加减水剂, 以达到要求的坍落度.试块除按原标准取样外, 另按新规范增加同条件养护试块, 数量与监理共同确定.砼振捣: 梁、板均采用振动棒振捣，钢筋密集处用30小振动棒进行振捣，梁砼浇筑应分层浇筑、分层振捣，每层高度500mm。当板浇筑后，应进二次振捣，再用磙压一遍，用木枋赶压找平。二次振捣后约3-4h，砼初凝前，用木抹子进行抹压找平（只压平不压光）。为保证板平整度，在梁上200mm焊钢筋棍作上标记，或接线，以控制楼面标高. 抹压应有足够人数, 以免出现未压完已结硬的情况.砼的养护根据总进度计划要求, 转换层砼的浇筑时间在春季, 为避免砼内外温差过大而造成开裂, 按规范要求, 应将温差控制在20C以内, 特制定如下保温和降温措施: 砼浇筑前，应与气象部门联系，以定出最适宜砼浇筑的时间，并在转换层外周边搭设彩色条布防风棚。当梁板砼浇完后，设2名专职养护工人，随时检查养护情况。为保证施工质量，决定在梁高1800mm以上梁设置测温孔，沿梁高方向设置，测温孔采用脚手架钢管，端部封堵。各种梁型号各设两根（边跨与中跨各一根），每根梁设3处，每处在梁中部与表面各设一个测温孔，每2h测一次，至砼水化热高峰值以后。一但梁的内外温差超过20O，立即采取降温和保温措施。采取梁外侧加草袋及塑料布保温。保温措施: 表面覆盖塑料布。为降低砼水化热，采取以下措施；砼加入缓凝剂，推迟水化热峰值提前出现；严格控制砂石级配，尽量减少单位立方砼水泥用量和砂石含泥量；严格控制水灰比，采取措施降低砼入模温度。大梁的模板拆模时间相对延迟，不少于14天拆侧模，砼养护保持湿润状态不小于28天。现场留设2组试块，全强度拆除承重模板。2砼质量检查 按每100m3取试件一组，取标养试件13组。 取5组同条件养护试件。 砼强度值出来后按统计方法评定砼质量。七、施工进度计划（一） 施工进度计划序号项目名称510152025303540451搭架2扎筋3支模4砼浇筑二）资源需用量计划1、 劳动力需用量计划序号工种人数1木工452钢筋工203砼工20（2）施工机具需用量计划 除本现场现有机具外，另增60型柴油输送泵2台，振动棒3台。2、 主要材料需用量计划序号名称型号单位数量备注1C40砼M32C30砼M3八、施工技术措施防雨措施：小雨施工，搭设临时遮雨棚架，砼表面用彩条布覆盖，砼浇筑不能停止，严禁出现冷接头，若出现冷接头时，立即用同种水泥浆涂一遍结合层后再浇筑砼。为防止停电，提前与市政供电部门联系，避开停电时间，保证施工顺利。施工供水：为防止施工中停水，利用临时水池和地下室积水坑供水，用抽水泵专门布管供水。为防止砼施工中各种设备出现故障，在浇筑前应全面检查，并保证有多余储备，维修人员轮流值班，保证现场机械设备的完好。本层砼施工中各种设备出现故障，在浇筑前应全面检查，并保证有多余储备，维修人员轮流值班，保证现场机械设备的完好。本层砼施工采用砼泵操作，需6辆以上的砼罐车（6m3/车）运输砼。现场准备一台备用砼泵，以防出现意外情况。准备好砼吊斗，以便塔吊进行局部砼续浇。九、质量保证措施浇筑前对原材料、钢筋、砼试配等资料进行保验，同意后方可施工。施工前召开交底会，全面安排值班人员、施工人员的值班作业。各工程施工前，施工人员必须熟悉施工图，对各操作班组进行全面计术交底，了解设计意图。加强工序间的报全制度，前道工序完毕后，必须自检、互检两查检查，再经质检部门，监理检查合格、签字验收后才能进行下道工序施工。水电管线穿楼板处必须按图预先留洞，严格检查，严禁后凿。十、安全技术措施作业面必须严格施工规范搭设防架。人行通道及施工通道搭设双层防棚。电闸箱必须做固定处理。模板支撑架设应严格按本方案执行，搭设完成后，须经安全、质检部门验收合格后方能进行后道工序施工。 安全、质检门应加强对作业面及周边的检查巡视，对出现的违反安全规范操作、不安全因素等应立既责令施工部门整改。十一、防火措施对操作玟组进行防火意识教育，在楼层作业面配备泡沫（或干份）灭火器。施工期间设专人定点在作业面上检查所使用的电焊机。楼层上的易燃物（如锯木屑）须及时清扫，远离火源，必须有时可用砂覆盖。十二、组织措施为保怔施工质量，对转换层浇筑期间进行监控和管理。项目部领导每晚轮流值班，值班人员必须到浇筑现场指挥、协调。施工机具准备充足，各工程人数配备适当，施工中应保证23名施工人员和模板工、钢筋在现场值班。十三、实施要求本施工组织设计经建设单位和监理单位会审批准并按其要求修改完善后，项目部必须组织施工管理人员和作业班组学习领会，作业前进行技术交底，作业中严格检查任何人未经原审批单位批准不准变更.（1） 荷载组合1形成内力a弯距M=1/8(4387.5+55250+2125) ×82+1/4×1462.5×8=N.mb剪力Q=(4387.5+55250+2125)×8×1/2+1/2×1462.5=.5N（2） 荷载组合2形成内力 a弯距M=1/8×(4387.5+55250) ×8+1/4×(2500+1462.5)×8=Nb剪力Q=(4387.5+55250)×8/2+1/2×(2500+1462.5)=.5N3、 抗弯计算（1）由于桁架结构的高跨比为1/6-1/10考虑到尽量减小桁架的挠度，现取高跨比大于1/6取桁架高度为2m, 荷载分项系数1.3上下弦杆拉(压)力分别=×1.3/2m=.5N每根钢管直接承受60000N承载力计算, 上. 下弦杆所需钢管根数分别为:n=.5/60000=5.67根 现取12根(3排)(2) 抗剪验算Q=.25N需钢管根数=.5/(3.14×24²-3.14×21²)×110=5.45根现由抗弯计算为24根满足要求4.a桁架每排水平杆为4根, 上下对齐, 通过受力计算, 所得桁架上下弦杆数量每排间距50, 中部构造水平纵向杆的间距为300。b设桁架各面设置剪刀架(即斜杆) 连成整体,确保桁架整体受力。C桁架横向水平杆凡竖杆与纵向水平交接处设置。5、 竖杆计算设梁横向竖杆为5根，最大间距为0.35mm，纵向间距按每m梁重考虑，纵向竖干钢管间距如下：.每m梁重4.6T为0.4m每m梁重5.525T为0.35m每m梁重6.075T为0.3 m注：按每个扣件承载力0.625T考虑，中部竖杆与横向水平杆相连处设双扣件 a验算横向水平杆承载能力以跨度为0.35m来计算, 负荷为3T/m来考虑弯矩M=1/8×30000×0.35²=459.375KN.m截面强度验算：钢管为：48×3 W=4.49×10³³=M/W=459.375×10³/4.49×10³=102.31N/²满足要求b验算横向水平杆挠度Vmax=5qL³L/384=5×30000×0.35³×0.35×1000³/384×2×10³×10²×10.78×10³×10=0.27VmaxV=L/250=350/250=1.4满足要求C钢模承载能力验算每m梁重4.6T, 跨度为0.4mM=1/8×46000N/m×0.4²=920N.mW=5860×2+3660=15380³(梁重按800mm考虑)=M/W=/15380=59.82N/m 满足强度要求刚度验算I=×2+=693400mm³*mVmax=5qL³L/384EI=5×46000×0.4³×0.4×1000³/384×2.1×1000³×=0.105mm=L0=/250=1.6mm满足挠度要求每m梁重5.525T, 跨度为:0.35mM=1/8×55250N/m×0.352m²=846N.mW=5860×2+5780=17500mm³(梁宽按850mm考虑)=M/W=/17580=38.88N/mm² 满足要求刚度验算I=×3=mm4V=5qL4/384EI=5×60750×0.34×1000³/384×2.1×105×=0.04V=300/250=1.2mm满足要求二. 转换层板上有大梁支撑, 采用简支桁架, 最大梁650×1900, 传力途径: 新浇钢筋砼梁重量钢管桁架梁支撑
