重庆某高速公路合同段施工临时用电施工方案(附图).doc

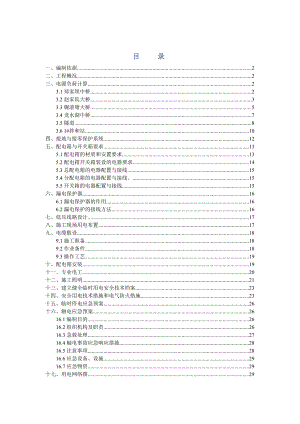

目 录一、编制依据2二、工程概况2三、电源负荷计算23.1郑家坝中桥23.2赵家院大桥33.3碾滚塘大桥53.4龙水湖中桥73.5隧道83.6 1#拌和站10四、接地与接零保护系统12五、配电箱与开关箱要求135.1配电箱的材质和安置要求135.2配电箱开关箱装设的电器要求145.3总配电箱的电器配置与接线155.4分配电箱的电器配置与接线。155.5开关箱的电器配置与接线15六、漏电保护器166.1漏电保护器的作用166.2漏电保护的接线方法16七、低压线路设计17八、施工现场用电布置17九、电缆敷设189.1施工准备189.2作业条件189.3操作工艺19十、配电箱安装19十一、专业电工20十二、施工照明21十三、建立健全临时用电安全技术档案23十四、安全用电技术措施和电气防火措施23十五、临时停电应急预案26十六、触电应急预案2616.1编制目的2616.2组织机构及职责2616.3急救处理2716.4触电事故应急响应措施2816.5注意事项2816.6应急设备、设施2916.7应急物资29十七、用电网络图29施工临时用电施工方案一、编制依据1. 根据国家和地方、行业的有关规范、规定及要求；2. 施工现场临时用电安全技术规范 JGJ46-2005；3. 低压配电设计规范（GB50054-95）；4. 建设工程施工现场供用电安全规范（GB50194-93）；5. 建设机械使用安全技术规程（JGJ33-2001）；6. 重庆三环铜永三标有关施工图纸及设备布置。 二、工程概况 中交四公局第一工程有限公司重庆三环铜永段土建三标项目经理部位于重庆市大足区，线路经过大足区的拾万镇、玉龙镇、龙水镇，起讫里程为K30+960K45+900，主线全长14.94，另有连接线长4.3，桥梁4座（其中大桥2座，中桥2座），互通1处，分离立交1座，天桥5座，预制30mT梁140片，涵洞49座，通道18座，玉龙山隧道（K44+500K45+900，ZK44+500ZK45+880）折合单洞长2780m。三、电源负荷计算本项目临时供电设备：300KW发电机一台、315KVA变压器两台、500KVA变压器两台台、800KVA变压器两台，具体分布如下：3.1郑家坝中桥根据郑家坝中桥（k32+495）及附近14座涵洞的用电总量分析，在郑家坝中桥设置300KW发电机一台。300KW发电机用电量验算（郑家坝中桥及附近14座涵洞、通道）发电机主要供电对象:电动设备（P1=234kW）序 号设备名称规格型号数 量（台）容 量（kW）1冲击钻GZ-921502钢筋切断机GJ-50113钢筋调直机184振动器8165钢筋弯曲机GM - 14156水泵247泥浆泵100ZJL-34250焊接设备（P2=30kW）序 号设备名称规格型号数 量（台）容 量（kW）1电焊机500330注：用电高峰时，交电焊机不同时工作。室内照明(P3=9kW)序 号设备名称规格型号数 量（台）容 量（kW）1镝灯35222碘钨灯1113宿舍照明6施工用电量为：273KW因此300KW发电机满足要求。3.2赵家院大桥在赵家院子大桥（k35+303/zk35+313）拟设置一台315KVA变压器放置在0#台右侧，从K35+800右侧500m处原有地方高压线（大拾线10KV、檬子支线2号线杆）将高压电引入，下图为：大拾线10KV、檬子支线2号线杆315kVA变压器用电量验算（赵家院子大桥及附近7座涵洞、通道）变压器主要供电对象:电动设备（P1=234kW）315KVA变压器用电量验算（赵家院子大桥及附近15座涵洞、通道）序 号设备名称规格型号数 量（台）容 量（kW）1冲击钻GZ-921502钢筋切断机GJ-50113钢筋调直机184振动器8165钢筋弯曲机GM - 14156水泵247泥浆泵100ZJL-34250焊接设备（P2=30kW）序 号设备名称规格型号数 量（台）容 量（kW）1电焊机500330注：用电高峰时，交电焊机不同时工作。室内照明(P3=5kW)序 号设备名称规格型号数 量（台）容 量（kW）1镝灯35222碘钨灯1113宿舍照明2施工用电量计算P计=1.1×(K1hP1+K2hP2)=1.1×(0.6×234+0.8×35)=186kW变压器容量验算P变=1.05P/cos=1.05×186/0.7=279kVA<315kVA因此315kVA变压器满足要求。3.3碾滚塘大桥在碾滚塘大桥(k40+871)拟设置一台315KVA变压器放置在0#台右侧，从K41+040左侧800处原有地方高压线（文拾线10kva高压线66#线杆）将高压电引入，下图为：文拾线10kva高压线杆。315KVA变压器用电量验算（碾滚塘大桥及附近18座涵洞、通道）变压器主要供电对象:电动设备（P1=244kW）序 号设备名称规格型号数 量（台）容 量（kW）1冲击钻GZ-921502钢筋切断机GJ-50113钢筋调直机184振动器12245钢筋弯曲机GM - 14156水泵367泥浆泵100ZJL-342508塔吊QTZ50375注：冲击钻机和塔吊按工序施工，两者不同时作业焊接设备（P2=40kW）序 号设备名称规格型号数 量（台）容 量（kW）1电焊机500440注：用电高峰时，交电焊机不同时工作。室内照明(P3=10kW)序 号设备名称规格型号数 量（台）容 量（kW）1镝灯35222碘钨灯1113宿舍照明7施工用电量计算P计=1.1×(K1hP1+K2hP2)=1.1×(0.6×244+0.8×50)=205kW变压器容量验算P变=1.05P/cos=1.05×205/0.7=308kVA<315kVA因此315kVA变压器满足要求。3.4龙水湖中桥在龙水湖中桥(YK43+507.447)拟设500KVA变压器一台，从K43+300右侧300m处原有地方高压线（文玉线10KVA、61号杆），将高压电引入；下图为：文玉线10KVA高压线杆。500KVA变压器用电量验算（龙水湖互通及互通区19座涵洞、通道）500KVA变压器用电量验算（龙水互通及互通区19座涵洞、通道）变压器主要供电对象:电动设备（P1=272kW）序 号设备名称规格型号数 量（台）容 量（kW）1冲击钻GZ-921502钢筋切断机GJ-50333钢筋调直机3244振动器10205钢筋弯曲机GM - 143156水泵5107泥浆泵100ZJL-34250焊接设备（P2=80kW）序 号设备名称规格型号数 量（台）容 量（kW）1电焊机500880注：用电高峰时，交电焊机不同时工作。室内照明(P3=48kW)序 号设备名称规格型号数 量（台）容 量（kW）1镝灯3510202碘钨灯20203宿舍照明 8施工用电量计算P计=1.1×(K1hP1+K2hP2)=1.1×(0.6×272+0.8×128)=292.16kW变压器容量验算P变=1.05P/cos=1.05×292.16/0.7=438.24kVA<500kVA因此500kVA变压器满足要求。3.5隧道在隧道口拟设2台800KVA变压器，从K44+300左侧500m（该位置距离隧道口为800m）处原有地方高压线（文影线10KVA、81号线杆），将高压电引入。以满足隧道、2#拌合站的用电需求；下图为：文影线10KVA高压线杆。2台800KVA变压器用电量验算（隧道、2号拌合站）变压器主要供电对象：电动设备（P1=978KW）序号设备名称单位数量功率(KW)合计KW1搅拌站(750L搅拌机)座175752搅拌站(1000L搅拌机)座182823喷浆机台68.5514单液注浆机台25.5115双液注浆机台1886砼输送泵台2751507型钢弯曲机台111118砂轮机台2369切割机台33910钢筋截断机台23611钢筋调直机台23612套丝机台23613通风机台413252814震动棒套631815离心泵台25.511焊接设备（P2=300KW）序 号设备名称单位数 量（台）功率（kW）合计（KW）1电焊机台1030300生活用电（P3=40KW）序 号设备名称单位数 量（台）功率（kW）合计（KW）1碘钨灯台101102生活区综合用电30施工用电量计算：P计=1.1×(K1hP1+K2hP2) =1.1×(0.6×978+0.8×340)=950kW变压器容量验算P变=1.05P/cos =1.05×950/0.7 =1425kVA < 1600 kVA故2台800kVA变压器满足要求3.6 1#拌和站(6)在1#拌和站拟设置一台500KVA变压器，从K33+000右侧400m处原有地方高压线（大拾线10KV、拾双支线9号线杆）将高压电引入；下图为：大拾线10KV、拾双支线9号线杆。500kVA变压器用电量验算（预制场、1号拌和站）变压器主要供电对象:电动设备（P1=307kW）序 号设备名称规格型号数 量（台）容 量（kW）1搅拌机750L21502龙门吊50t21003振动器10204弯曲机GM - 142105水泵246切割机267钢筋截断机268钢筋调直机139压浆机18 焊接设备（P2=60kW）序 号设备名称规格型号数 量（台）容 量（kW）1电焊机500660注：用电高峰时，交电焊机不同时工作。室内照明(P3=41kW)序 号设备名称规格型号数 量（台）容 量（kW）1镝灯356152碘钨灯1663宿舍照明20施工用电量计算P计=1.1×(K1hP1+K2hP2) =1.1×(0.6×307+0.8×101)=292kW变压器容量验算P变=1.05P/cos =1.05×520/0.7 =438KW<500KW故500 kVA变压器满足要求。四、接地与接零保护系统1本标段施工路线长，用电设备较多，用电量大。为防止在TN-C三相四线接零保护情况下由于共用中性线而使中性线带电，造成触电事故而采用TN-S三相五线接零保护。2TN-S三相五线接零保护架设要求(1) 保护零线严禁通过任何开关或熔断器。(2) 保护零线作为接零保护的专用线，必须独用，不能他用，电缆要用五芯电缆。(3) 保护零线除了从工作接地线（变压器）或总配电箱电源侧零线引出外，在任何地方不得与工作零线有电气连接，特别注意电箱中防止经过铁质箱体形成电气连接。(4) 保护零线的截面积应不小于工作零线的截面积，同时必须满足机械强度的要求。(5) 保护零线的统一标志为黄/绿双色线，在任何情况下不能将其作负荷线用。(6) 重复接地必须在保护零线上。工作零线不能加重复接地（因工作零线加了重复接地，漏电保护器就无法使用）。(7) 保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处及末端做重复接地，配电线路越长，重复接地的作用越明显，为了接地电阻更小，可适当多打接地桩重复接地。五、配电箱与开关箱要求本工程临时用电采用TN-S三相五线三级配电两极保护。三级配电指总配电箱、分配电箱、开关箱，动力配电与照明配电分别设置。两极保护指分配电箱和开关箱，均必须经漏电保护开关保护。5.1配电箱的材质和安置要求1、 配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm。2、 固定式配电箱、开关箱的下底与地面的垂直距离大于1.3m，小于1.5m;移动式配电箱、开关箱的下底与地面的垂直距离宜大于0.6m，小于1.5m。3、 分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定式用电设备的水平距离不宜超过3m。4、 配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在易受外来固体撞击、强烈震动、液体侵溅及热源烘烤的场所。5、 配电箱周围应有足够二人同时工作的空间和通道，严禁堆放任何妨碍操作及维修工作的物品；不得有灌木、杂草。6、 配电箱、开关箱必须有防雨、防尘设施，必须有门锁。5.2配电箱开关箱装设的电器要求1. 常规的箱内安装是左大右小，大容量的控制开关和熔断器装设在左面，小容量的开关电器安装在右面。2. 配电箱内的电器，应安装在金属或非木质的绝缘安装板上。3. 配电箱、开关箱及其内部开关电器的所有正常不带电的金属部件均应作可靠的保护接零。保护接零必须采用标准的黄/绿双色线及专用接线板连接，与工作零线应有明显的区别。4. 配电箱、开关箱电源导线的进出为下进下出，不能设在上面、后面或侧面，更不应当从门缝隙中引进和引出导线。5. 导线的进、出口处，应加强绝缘，并将导线卡固。6. 配电箱、开关箱内优先选用铜线。为了保证可靠的电气连接，保护零线应采用绝缘铜线。、7. 所有配电箱，均应标明其名称、用途，并作出分路标记。8. 进入开关箱的电源线，严禁用插销连接。5.3总配电箱的电器配置与接线1. 本工程用电采用TNS系统。因本工程现场较大，临时线路较多，所以总配电箱应设置漏电保护器（FQ）。2. 总配电箱，应装设总隔离开关和分路隔离开关、总熔断器和分路熔断器（或自动开关和分路自动开关）；总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值适应。3. 总配电箱，应装设电压表、总电流表、总电度表及其他仪表。5.4分配电箱的电器配置与接线。1. 分配电箱的电器配置与接线，应与总配电箱的电器配置与接线，以及配电线路相适应。2. 分配电箱，应装设总隔离开关、分路隔离开关、总熔断器和分路熔断路（或自动开关和分路自动开关）；总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值适应。5.5开关箱的电器配置与接线1. 开关箱的电器配置与接线，应与分配电箱的电器配置与接线，以及配电线路相适应。作为施工现场临时用电工程的第一级，也是最主要的防漏电措施，所以开关箱必须设置漏电保护器。2. 每台用电设备，应有各自专用的开关箱，必须实行“一机一闸”制，严禁用同一开关电器直接控制两台或两台以上用电设备（含插座）。3. 开关箱内的开关电器，必须能在任何情况下都可以使用电设备实行电源隔离。开关箱必须设置漏电保护器。六、漏电保护器6.1漏电保护器的作用1. 人员触电时，在尚未达到受伤害的电流和时间内即跳闸断电。2. 若设备线路发生漏电故障，应在人尚未触及时即先跳闸断电，避免设备长期存在隐患，以便及时发现并排除故障（如未排除故障，则无法合闸送电）。3. 可以防止因漏电而引起的火灾或损坏设备等事故。6.2漏电保护的接线方法1. 漏电保护器，应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。2. 开关箱内的漏电保护器的额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。3. 用于潮湿和有腐蚀介质场所的漏电保护器，应采用防溅型产品，其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。4. 在干燥环境下工作的36V及36V以下的用电设备，可免装漏电保护器。5. 总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和漏电动作时间，应作合理配合，使之具有分级分段保护功能。6. 漏电保护器，必须按产品说明书安装和使用。对搁置已久又重新启用和连续使用一个月的漏电保护器，应认真检查其特性，发现问题及时修理或更换。七、低压线路设计低压线路截面和线路长度选择是根据施工用电设备负荷来确定的，基本档距按40米计算，线路长度考虑到电压降应满足设备要求。低压电源线根据变压器供电范围分段架设，每个桥墩之间下接一个配电箱，供给钻机、水泵等设备用电，待钻孔桩施工完毕，每2个桥墩共用一个配电箱，待大部分用电设备施工完成，部分变压器移位或拆除时，将分段低压线连接进行低压线路贯通，保证全线施工用电。八、施工现场用电布置现场配电按照三级配电的原则进行，从供电局提供的变压器接出口处分别接入配电柜、钢筋加工、钻机、等总配电箱，分别对不同的用电设备进行控制。从总配电箱接出各分配电箱，分配电箱直接接到用电设备，每一设备设一闸刀箱，做到一机一闸一漏。两级漏电保护分别设在变压器和分配电箱。接出线沿围墙埋地设置，施工现场配备专业电工负责所有电源设施的管理和维护。九、电缆敷设9.1施工准备1. 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。2. 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。3. 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。4. 各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采用镀锌件。5. 其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。9.2作业条件1. 预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。2. 电缆沟的地坪及抹面工作结束，电缆沟排水畅通，无积水。3. 电缆沿线模板等设施拆除完毕。场地清理干净、道路畅通，沟盖板齐备。4. 放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。5. 直埋电缆沟按图挖好，底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。6. 变配电室内全部电气设备及用电设备配电箱柜安装完毕。7. 电缆桥架、电缆托盘、电缆支架及电缆过管、保护管安装完毕，并检验合格。9.3操作工艺1. 施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油等现象。2. 电缆敷设前进行绝缘摇测试验。3. 直埋电缆敷设：1) 清除沟内杂物，铺完底沙或细土。2) 电缆敷设可用人力拉引牵引。电缆敷设时，应注意电缆弯曲半径应符合规范要求。3) 电缆在沟内敷设应有适量的蛇型弯，电缆的两端、中间接头、电缆井内、过管处、垂直位差处均应留有适当的余度。4) 电缆上下分别铺盖10cm砂子或细土，然后用砖将电缆盖好，覆盖宽度应超过电缆两侧5cm。5) 电缆敷设必须符合以下规定：电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺损，直埋敷设时，严禁在管道上面或下面平行敷设。6) 直埋电缆敷设完后，应立即铺砂、盖板或砖及回填夯实，防止其它重物损伤电缆。并及时划出竣工图，标明电缆的实际走向方位坐标及敷设深度。十、配电箱安装1. 配电箱安装在安全、干燥、易操作的场所。2. 安装配电箱所需的木砖及铁件等均应预埋。挂式配电箱采用金属膨胀螺栓固定。3. 铁制配电箱均需先刷一遍防锈漆，再刷灰油漆二道。预埋的各种铁件均应刷防锈漆，并做好明显可靠的接地。导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。4. 配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE保护地线，但PE保护地线不允许利用箱体或盒体串接。5. 配电箱配线排列整齐，并绑扎成束，在活动部位应固定。盘面引出及引进的导线应留有适当余度，以便于检修。6. 导线剥削处不应伤线芯或线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。7. 配电箱的盘面上安装的各种刀闸及自动开关等，当处于断路状态时，刀片可动部分均不应带电。8. 垂直装设的刀闸及熔断器等电器上端接电源，下端接负荷。横装者左侧（面对盘面）接电源，右侧接负荷。9. 配电箱上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器（电源侧）。盘面闸具位置应与支路相对应，其下面应装设卡片框，标明路别及容量。10. 配电箱上电具，仪表应牢固、平正、整洁、间距均匀、铜端子无松动、启闭灵活，零部件齐全。 十一、专业电工1. 电工作业经专业安全技术培训，考试合格，持特种作业操作证。非电工严禁进行电气作业。2. 电工接受施工现场暂设电气安装任务后，认真领会落实临时用电安全施工组织设计(施工方案)和安全技术措施交底的内容，施工用电线路架设必须按施工图规定进行，凡临时用电使用超过六个月(含六个月)以上的，应按正式线路架设。改变安全施工组织设计规定，必须经原审批单位领导同意签字，未经同意不得改变。3. 电工作业时，必须穿绝缘鞋、戴绝缘手套，酒后不准操作。4. 所有绝缘、检测工具应妥善保管，严禁他用，并应定期检查、校验。保证正确可靠接地或接零。所有接地或接零处，必须保证可靠电气连接。保护线PE必须采用绿黄双色线，严格与相线、工作零线相区别，不得混用。5. 电气设备的设置、安装、防护、使用、维修必须符合规范的要求。6. 在施工现场专用的中性点直接接地的电力系统中，必须采用TN-S接零保护。7. 电气设备不带电的金属外壳、框架、部件、管道、金属操作台和移动式碘钨灯的金属柱等，均应做保护接零。8. 定期和不定期对临时用电工程的接地、设备绝缘和漏电保护开关进行检测、维修，发现隐患及时消除，并建立检测维修记录。9. 建筑工程竣工后，临时用电工程拆除，应按顺序先断电源，后拆除。不得留有隐患。十二、施工照明1. 施工现场照明采用高光效、长寿命的照明光源。对于需要大面积的照明场所，采用高压汞灯或高压钠灯，灯头与易燃物的净距离不小于0.3m。流动性碘钨灯采用金属支架安装时，支架应稳固，灯具与金属支架之间用不小于0.2m的绝缘材料隔离。2. 施工照明灯具露天装设时，应采用防水式灯具，距地面高度不低于3m。工作棚、场地的照明灯具，可分路控制，每路照明支线上连接灯数不超过10盏，若超过10盏时，每个灯具上装设熔断器。3. 室内照明灯具距地面不低于2.4m。每路照明支线上灯具和插座数不超过25个，额定电流不大于15A，并用熔断器或自动开关保护。4. 一般施工场所选用额定电压为220V的照明灯具，选用螺口灯头。相线接在与中心触头相连的一端，零线接在与螺纹口相连的一端。灯头的绝缘外壳没有损伤和漏电，照明灯具的金属外壳做保护接零。单项回路的照明开关箱内必须装设漏电保护开关。5. 现场局部照明用的工作灯或潮湿的作业环境，照明电源电压不大于36V。在特别潮湿，导电良好的地面、锅炉或金属容器内工作的照明灯具，其电源电压不大于12V。工作手灯应用胶把和网罩保护。6. 36V的照明变压器，使用双绕组型，二次线圈、铁芯、金属外壳有可靠保护接零。一、二次侧应分别装设熔断器，一次线长度不应超过3m。照明变压器有防雨、防砸措施。7. 照明线路不得拴在金属脚手架、龙门架上，严禁在地面上乱拉、乱拖。灯具需要安装在金属脚手架、龙门架上时，线路和灯具必须用绝缘物与其隔离开，且距离工作面高度在3m以上。控制刀闸应配有熔断器和防雨措施。8. 施工现场的照明灯具应采用分组控制或单灯控制。十三、建立健全临时用电安全技术档案1. 必须建立施工现场临时用电安全技术档案，应由主管现场的电器技术人员负责其建立与管理工作。2. 施工现场不仅要有临时用电施工组织设计，而且应做好以下资料记录：(1)修改临时用电施工组织设计的资料；(2)技术交底资料；(3)临时用电工程检查验收表；(4)电器设备的试验、检验凭单和记录；(5)接地电阻测定记录表；(6)定期检（复）查表；(7)电工维修工作记录。十四、安全用电技术措施和电气防火措施凡进入本工程施工的各专业用电单位，督必须服从项目经理部统一管理和要求，按其提出的要求安装各种配电箱（柜）、配电线路、计费装置、各种开关和电器保护装置，由总承包单位提供电源接驳点，做到安全用电。凡不按照要求进行安装接线，不符合安全要求，存在安全隐患，危及自身和他人安全的用电行为将视为违章用电，对违章用电的单位项目经理部有权令其整改，直至停电整改，合格后方能继续用电。按施工现场用电技术规范的要求，对各类用电人员做明确而详细的安全用电知识教育，各类用电人员，应学会和掌握安全用电知识、操作规程。施工现场的电工必须持证上岗，并协助项目经理，做好施工用电的安全管理，保证施工及生活用电的正常，坚决制止违章用电和个人私拉乱接现象，对本单位和分包单位用电进行经常性的安全检查、监督管理，发现事故隐患及时整改。在施工现场专用中性点直接接地的低压电力系统线路中，必须采用TN-S系统接零保护，用多股铜芯绿黄双色塑料绝缘电线做保护零线，保护零线与工作零线分开单独敷设，不作它用。保护零线至少在配电室（或总配电箱）、配电线路中间和末端设有三处重复接地，重复接地电阻值不得大于10，工作接地电阻值不得大于4。保护零线的截面不应小于工作零线的截面，同时必须满足机械强度的要求；其中架空线敷设支撑间距大于12m时，应采用绝缘铜线截面不小于10m2，与电气设备相连接的保护零线采用截面不小于2.5m2的绝缘多股铜线。在接地与接零系统中，不得一部分设备作保护接零，另一部分设备做保护接地。接地接零处必须保证可靠的电气连接，保护零线PE线必须采用绿黄双色线，严格与相线、工作零线相区别，杜绝混用。电焊机应设置在防雨和通风良好的地方，焊接现场不准堆放易燃易爆物品，交流弧焊机的一次侧电源长度不大于5米，一次侧必须设置防护罩，二次线应采用Y11型橡皮保护套铜芯多股电缆，电缆长度不得大于30米。施工现场的所有用电人员在用电过程中，应负责保护用电设备的负荷线、保护零线、漏电保护器各类配电箱及有关安全防护措施。施工现场的总配电箱（配电室）、分配电箱和开关箱配置三级漏电保护器，开关箱内漏电保护器的额定漏电动作电流应不大于30mA，额定动作时间不大于0.1s，潮湿和有腐蚀介质场所的漏电保护器，其额定漏电动作电流应不大于30mA，额定动作时间不大于0.1s；所有的用电设备都必须安装二级漏电保护器，并保证前后级参数相匹配。漏电保护器的使用接线应与基本保护系统相适应、相匹配。各类配电箱，开关箱都要求铁制箱，能防火、能防水，并且每箱必须加锁；凡固定安装的配电箱高度要求都在1.3米以上，移动式开关箱高度要求0.6米以上，并有角铁脚架支撑，不得随意乱挂乱放。现场配备能适合本工程需要的操作人员。电工必须是经考核合格有电工操作证并年审合格者，负责本工程施工用电的安装、拆除与维护，并建立拆除和维护记录。施工现场采用了TN-S系统和漏电保护装置后，在必要的设备上需加联锁，控制保护装置。施工现场配置必要的信号装置、信号灯、指示灯、电铃及各种标志牌等，提醒人们遵守操作规程，防止事故发生。电气设备定期检修。检修时必须停电；悬挂标志牌，挂接必要的接地线；由相应级别的电工进行操作；检修人员应穿戴绝缘鞋和绝缘手套，使用电工绝缘工具；有专人统一组织和指挥。在电气装置和线路周围不准堆放易燃易爆物品。在电气装置相对集中的场所，如：变电所、配电房、发电机房等应配置绝缘灭火器材，并禁止烟火。施工现场的电工应负责每月一次对接地电阻的测试（包括防雷接地、重复接地、工作接地等）其电阻值应符合规范要求，如发现电阻值的异常变动，应及时查明原因，采取措施、恢复各类接地的作用和功能。十五、临时停电应急预案由于隧道、钻孔桩施工任务量大，工期紧，规范用电施工，合理布设变压器是铜永三标作业安全的保证。如果因不确定因素的存在造成工地突然停电，形成重大安全隐患和安全事故。故工地考虑配备2台300KW的发电机，以应对意外停电事情得发生，以确保顺利施工。十六、触电应急预案16.1编制目的为确保触电事故发生后，能迅速地展开抢救工作，最大限度减少经济损失，特制定本预案。适用范围：本预案适用于中交四公局一公司重庆三环铜永段土建三标项目经理部，施工的工程建设过程中由于责任过失造成触电事故、人身伤亡或者重大经济损失的事故。16.2组织机构及职责1、触电事故应急救援指挥机构组 长：郑永飞副组长：汪磊组 员：王占巍、裴庆柱、皱晓岱、付研、张云山、管改霞、孙晓娟。2、人员职责职务负责人工作职责项目经理郑永飞负责应急抢险指挥的全面工作项目总工汪磊负责宣传组织发动全体员工参预抢险救援演练、负责现场拍摄取证及事后索赔工作项目副经理王占巍负责触电应急处理方案的制定质检工程师裴庆岱负责应急抢险协调组织工作实验室主任孙晓娟负责车辆调动和后勤保障工作桥梁工程师付研负责触电应急处理方案宣贯和教育培训隧道工程师张云三负责采购的抢险物资质量符合规范标准路基工程师管改霞负责应急抢险人员数量、质量保证安保部长皱晓岱负责分析触电情况和启动预案的推动及全程监控工作16.3急救处理1、触电急救遇有触电者电工或施救人员首先切断电源，若来不及切断电源，可用绝缘物挑开电线。在未切断电源之前，救护者切不可用手拉触电者，也不能用金属或潮湿的东西挑电线。把触电者抬至安全地点后，立即进行人工呼吸。其具体方法如下：(1)口对口人工呼吸法。方法是把触电者放置仰卧状态，救护者一手将伤员下颌向上、向后托起，使伤员头尽量向后仰，以保持呼吸畅通。另一手将伤员鼻孔捏紧，此时救护者先深吸口气，对准伤员口部用力吹气。吹完气后嘴离开，捏鼻手放松，如此反复实施。如吹气时伤员胸臂上举，吹气停止后伤员鼻口有气流呼出，表示有效。每分钟吹气16次左右，直至伤员自主呼吸为止。(2)心脏按压术。方法是将触电者仰卧于平地上，救护人将双手重叠，将掌根放在伤员胸骨下1/3部位，两臂伸直，肘关节不得弯曲，凭借救护者体重将力传至臂掌，并有节奏性冲击按压，使胸骨下陷34Cm。每次按压后随即放松，往复循环，直至伤员自主呼吸为止。16.4触电事故应急响应措施1. 现场人员应当机立断地脱离电源，尽可能的立即切断电源（关闭电路），亦可用现场得到的绝缘材料等器材使触电人员脱离带电体。2. 将伤员立即脱离危险地方，组织人员进行抢救。3. 若发现触电者呼吸或呼吸心跳均停止，则将伤员仰卧在平地上或平板上立即进行人员呼吸或同时进行体外心脏按压。4. 立即拨打120向当地急救中心取得联系（医院在附近的直接送往医院），应详细说明事故地点、严重程度、本部门的联系电话，并派人到路口接应。5. 立即向应急抢险领导小组汇报事故发生情况并寻求支持。6. 维护现场秩序，严密保护事故现场。16.5注意事项1. 在脱离电源时，切不可用手去拉触电者。2. 事故发生时应组织人员进行全力抢救，视情况拨打120急救电话和马上通知有关负责人。3. 注意保护好事故现场，便于调查分析事故原因。4. 心肺复苏抢救措施要坚持不断的进行（包括送医院的途中）不能随意的放弃。16.6应急设备、设施灭火器、防火铁锹、消防桶、高压水龙头、应急电话、消防栓、挖掘机、潜水泵、抢救车。16.7应急物资常备药品：消毒用品、急救物品（绷带、无菌敷料）及各种常用小夹板、担架、止血带、氧气袋。十七、用电网络图总配电室一号拌和站配电室隧道口配电室龙水互通配电室碾滚塘配电室赵家院配电室郑家坝配电室室箱一号分电箱2号分电箱1号分电箱1号分电箱2号分电箱1号分电箱2号分电箱1号分电箱2号分电箱1号分电箱2号分电箱2号分电箱预制场1号拌和站2号拌和站隧道队涵洞队龙水互通涵洞队碾滚塘大桥涵洞队赵家院大桥涵洞队郑家坝中桥
