陕西某保障性住房项目剪力墙结构住宅楼挖桩间土施工方案.doc

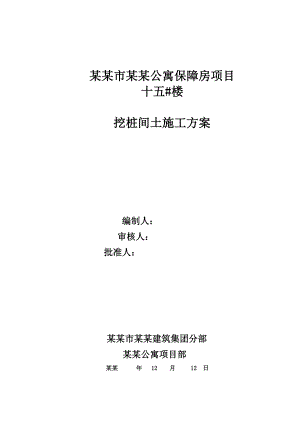

某某市某某公寓保障房项目十五#楼挖桩间土施工方案 编制人： 审核人： 批准人： 某某市某某建筑集团分部 某某公寓项目部 某某 年 12 月 12 日一、 编制依据：1. 某某市建筑设计研究院设计的某某公寓保障房项目设计图纸。2. 本工程地质勘察报告。3. 建筑工程施工质量验收规范。4. 建设单位提供的工程总平面图及指定的施工用地范围。5. 我公司ISO9001：2000质量管理体系的相关土方开挖文件。二、 工程概况:拟建的某某市某某公寓保障房项目结构形式为剪力墙结构，设计使用年限为50年，抗震设防烈度为8度，建筑耐火等级：地下一级，地上一级。 土方开挖一、施工准备1. 技术准备1.1组织相关人员认真熟悉图纸，做好技术交底。1.2根据建设单位提供的高程点和规划红点位置，放出基坑开挖线。2. 机具准备2.1 挖土机械有：挖土机、装载机、自卸汽车等。2.2 一般机具有：铁锹、洋镐、手推车、小白线或20号铅丝和钢卷尺以及坡度尺等。二、施工工艺及方法2.1 工艺流程 测量、放线-确定开挖顺序和边坡-机械开挖-修边、清底.2.2 测量、放线：根据建设单位提供的高程点及规划红点位置，放出基坑开挖线。高程挖至427.580，外放线至桩外皮外放5002.3 确定开挖顺序和坡度：2.3.1 本工程开挖顺序为15#住宅楼；挖去桩上1.5m的虚土，自卸车装车运出。2.3.2沿轴线放线，找出PHC桩头做出标记。2.4机械开挖2.4.1我们采用端头开挖法，即挖掘机倒退行驶进行清理桩间土，选择小挖土机随桩两侧小心开挖。2.4.2在整个开挖过程中，我们组织有关人员随时进行抄平、撒白灰点，以确保开挖深度符合图纸设计、误差在规范范围以内。2.4.3在机械施工挖不到的土方，应用人工随时进行挖掘，并用手推车把土运到机械挖到的地方，以便及时用机械挖走。2.4.4修边和清底。在开挖过程中配合足够人力，随时检查坑边尺寸，如不到位及时进行修整，并对坑边松散土块及时清除，根据所撒白灰点修整铲平，然后进行自检，合格后，报监理组织地基验槽，合格后方可进行下道工序施工。三、质量要求： 1.基坑和场地的基土土质必须符合设计要求，并严禁扰动。 2.允许偏差项目，见下表。土方开挖允许偏差序号项目允许偏差检验方法1表面平整度+0 -50水准仪检验2长度、宽度-0经纬仪、拉线和尺量检查 3.现场测量控制标高人员名单及联系电话刘三刚文万军四、 挖土注意事项4.1挖土施工前编制详尽的挖土施工方案，经总工程师批准后实施，并要向挖土工作人员作技术交底、安全交底。 4.2机械挖土时，严禁挖机碰撞到已经打入基础土层内的PHC管桩，造成管桩受损，从而影响桩基结构受力。 4.3在基坑开挖过程中，基坑四周的防护栏杆要及时跟上，并做好相应的警戒标识。 4.4基坑内挖土完成后，剩余100mm土层，在进行砼垫层浇捣前再挖除，以防暴晒或水浸，影响地基土力学性能。 4.5修土完成后，砼垫层要及时跟上。 4.6挖土时如发现地坪塌、裂缝、土体位移等情况，立即停止挖土，同监理工程师联系，协商解决。 4.7基坑降水、排水措施 本工程在土方及基础开挖期间必要时要加强基坑的降水、排水措施。采用在基坑内设置明沟排水和滤水层与集水井组合降水比较切实可行，且成本较低。 在基坑开挖过程中，基坑的一端开挖后就立即挖土埋设集水井降水，集水井采用内径为400。明沟及滤水层随挖土进度跟上施工。五、成品保护 4.1 施工时应注意妥善保护定位桩、轴线桩，防止碰撞位移，并应经常复测。4.2 夜间施工时，应合理安排施工顺序，要配备有足够的照明设施，防止铺填超厚或配合比错误。4.3 桩尖土地基开挖完后，应及时进行基础的施工和地坪面层的施工，否则应临时遮盖。五、质量保证、安全文明施工措施 5.1 土方开挖期间，施工人员要勤抄平、勤检查。 5.2 认真做好安全教育工作，并进行操作人员的书面质量安全技术交底，形成记录；以提高全员安全意识及自我保护意识。 5.3基坑周边及时设置防护栏杆。 5.4 现场危险地带应挂安全警示牌。 5.5 文明施工，扬尘治理要合乎要求，专人负责。 5.6 回填期间以白天为主，晚上工作时间不超过10点；做到不扰民、不吵民。
