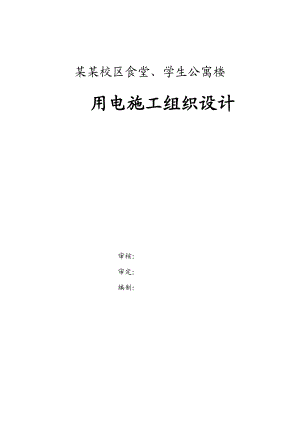

陕西某学校食堂及学生公寓楼用电施工组织设计.doc

某某校区食堂、学生公寓楼用电施工组织设计审核：审定：编制： 目 录一、工程概况-2二、编制依据-2三、施工部署-2四、电量、导线截面计算-6五、配电室、箱要求及设置-9六、用电线路设施布置原则：-10七、安全用电技术措施-13八安全电气防火措施-16九触电事故发生后的急救措施。-16附录一：临电线路平面布置图附录二：配电系统图一 程概况 1.5#学生公寓建筑面积11550平方米，砖混结构，层次六层，钢筋混凝土条形基础，天然地基，走廊式，层高3.3米，檐高20.4米，承重空心砖，外墙面砖，塑钢门窗，木内门，涂料墙面、顶棚，屋面保温采用10CM厚珍珠岩，防水为聚氨脂涂料和SBS卷材；安装综合布线，给水管采用PPR，排水管采用PVC，暖气为焊接管，暖气片为铸铁式，配置电话。2.1#学生食堂建筑面积9630平方米，框架结构，三层，四层，檐高17.7米，天然地基，钢筋混凝土独立柱基础，墙体采用非承重空心砖，外墙面砖，塑钢门窗，木内门，楼地面采用地板砖，混合砂浆墙面，部分墙面为石材，屋面保温采用10CM厚珍珠岩，防水为聚氨脂涂料和SBS卷材；安装综合布线，给水管采用PPR，排水管采用PVC，暖气为焊接管，暖气片为铸铁式，配置电话。二 编制依据a) 某某校区食堂、学生公寓施工组织设计b) JGJ46-88临时用电施工规范c) 建筑施工手册d) 建筑安装工程安全生产文明施工资料手册三工程部署1.施工现场机械配置主要施工机械设备一览表 施工机械一览表：序号设备名称规格型号数量功率合计1塔吊QT80255.5KW1112双笼卷扬机610KW603混凝土输送泵HB601柴油机4混凝土搅拌机JS500218.5KW375混凝土搅拌机JDY500118.518.56混凝土搅拌机JDY350115.515.57自动配料机HPW120014KW48砂浆搅拌机JH-20043KW129钢筋切断机GQ4025.5KW1110钢筋弯曲机GW4023KW611钢筋调直切断机GT4/1418KW812钢筋闪光对焊机UN1001100KVA10013滚压直螺纹车床GY4024KW814电焊机BX3-300-2723.4KW163.815木工平刨MB504A13KW316木工压刨MB104A14KW417木工圆锯MJ10623KW618手提电锯81.38KW1119碘钨灯401KW4020镝灯43KW1221潜水泵126KW7222蛙式打夯机HW-6051.1KW5.523振动器HZ6X70101.1KW1124平板震动器PZ-2531.5KW4.525套丝机100台226试压泵20MP台227压力表20MP台228联动咬口机XFP1.2台129折方机2000×1.5台130台电钻Z12台231冲击电钻ZJ1020台332剪板机2M台133开孔器HHD8套334砂轮机台235磨瓷机台236水平尺500mm台237液压压线钳16240台138万用表500型台139兆欧表500V1000V台240接地摇表C9只1各一只41转速仪2245只142热电风速仪QDF3只22根据现场平面设备分布图，线路布置： 本工程设总配电箱两个、分配电箱七个、每个机械设专用开关箱。 1#分配电箱供现场的钢筋棚机械及照明 1# 2#分配电箱钢筋对焊机专用总配电箱 3#分配电箱食堂塔吊及滴灯 4#分配电箱照明用电及食堂井架5#分配电箱木工棚动力及楼层用电2# 6#分配电箱学生公寓塔吊及滴灯总配电箱 7#分配电箱食堂总搅拌站及照明8#分配电箱学生公寓搅拌机及井架四电量、导线截面计算根据本工程机械设备，计算本工程需要的临时用电为：P=1.05（K1P1÷cos+K2P2+K3P3+K4P4）P：高峰时工程选用的机械设备情况用电量，cos取0.7；P1:电动机总容量，K1取0.7, P1=400KW；P2:电焊机总容量，K2取0.6, P2=263.8KW；P3:室内照明，K3取0.8, P3=72KW；P4:室外照明，K4取1.0, P4=22KW；P：=669.9kw ，考虑用电机械同时使用的几率很小，故需至少650KVA的用电量，现甲方现场提供的电缆线已不能满足施工需要，采用3×180+2×120mm 2铜芯电缆线才能满足施工要求 2线路设计及导线截面，分配电箱，开关箱设备选择1.现场临电采用埋地电缆方式，电缆沟深度0.6米，电缆上下各铺50mm厚细砂，用标砖保护，原土夯实。本工程共分八个回路对现场机械及照明供电，现场照明采用380v、3.5kw镝灯3只，塔吊、井架、钢筋加工、木工棚、砼搅拌站等采用碘钨灯照明，各回路具体如下：第一回路，直条钢筋加工机械（钢筋切断机、钢筋弯曲机）。计算步骤同上，总负荷为：33KW；电流为：50.14A；导线截面选择：3×25+2×16mm2BVR型芯铜缆线。第二回路，钢筋闪光对焊机计算步骤同上，总负荷为：100KW；电流为：151.93A；导线截面选择：2×50+1×25mm2BVR型芯铜缆线。第三回路，主供食堂塔吊：包括现场照明380v、3.5kw镝灯3只，其负荷计算如下：P=1.05（K1P1÷cos+K2P2+K3P3） =1.05(0.7x89.56÷0.75+2x3) =94.07kw计算电流为：Ijs=K××P/(31/2×Ue×cos) =0.7×94.07×1000/(1.732×380×0.75) =127A查表得导线截面选择为：3×50+2×16mm2BVR型铜缆线。第四回路办公区（照明）及两个食堂井架计算步骤同上，照明总负荷为：72KW,井架总负荷为:20KW其负荷计算如下：P=1.05（K1P1÷cos+K2P2+K3P3） =1.05(0.7x20÷0.75+42) =63.7kw计算电流为：Ijs=K××P/(31/2×Ue×cos) =0.7×63.7×1000/(1.732×380×0.75) =90.33A电流为：90A；导线截面选择：3×25+2×16mm2BVR型芯铜缆线。第五回路，木工加工机械（压刨、平刨、圆盘锯）及上楼。计算步骤同上，总负荷为：82.6KW；电流为：122.99A；导线截面选择：3×35+2×16mm2BVR型芯铜缆线。上楼回路采用3x25+2x16mm2BVR型铜芯电缆线，食堂每层设置照明及动力配电箱2个，学生公寓每层设置照明及动力配电箱3个,作业层置三个JSP-F/2/380/220V 200A分配电箱，另设JSP-F/4 220V 100A照明箱三个、JSP-F/A电焊机二次保护专用箱三个、JSP-K/1/380V 40A开关箱三个，电缆线在楼层内采用缆线专用卡固定。第六回路：主供学生公寓塔吊,包括现场照明380v、3.5kw镝灯3只。计算步骤同上，总负荷为：90.07KW；电流为：127A；导线截面选择：3×50+2×16mm2BVX型芯铜缆线。 第七回路：主要供砼搅拌站。计算步骤同上，总负荷为：47 KW；电流为：69.98A；导线截面选择：3×25+2×16mm2BVX型芯铜缆线。 第八回路：主要供砼搅拌站及公寓井架。计算步骤同上，总负荷为：84KW；电流为：125.08A；导线截面选择：3×35+2×16mm2BVX型芯铜缆线。五配电室、箱要求及设置1配电室设计根据本工程具体情况，电源由业主从场地南面中间地埋方式引入现场，共设两个总配电柜，每台柜上均有照明回路。配电总盘选用省站标准配电箱，1.7x0.76x0.38，柜体采用2mm的钢板加工而成，配电板选用4mm厚的冷板。配电室墙体采用标准砖砌筑，墙顶高度3米，采用彩钢板屋顶地面硬化处理，总配电柜距墙体尺寸为：后距墙0.8米，其余均大于1米。操作、检修采用1x2米橡胶绝缘垫，采用下进下出供电。2配电箱分配电箱，开关箱设备选择选用省站加工的标准配电箱，分箱尺寸为0.5*0.76*0.23米，内设100A隔开关，60A熔断开关四个，40A空气开关四个，接零地端各一个；开关箱为0.35*0.52*0.18米，内设60A隔离开关一个，三相漏电保护器，与负载匹配；照明箱尺寸0.46*0.55*0.25米，开关箱距用电设备不大于3米，分箱距开关箱不得大于30 米，开关箱距用电设备不大于3米。电箱应具有良好的防雨、通风性能。3 重复接地设计本工程设十处重复接地，首端为配电箱，其余每条回均设接地。首端接采用50*50角钢2.5米长，间距5米根为一组，埋入地下2.45米，外露5cm检查点，角钢用5cm厚扁 铁焊接连接，接地用PE（BVRB）50mm2导线与角钢连接是螺栓连接三点。末端与首端可靠连接，形成通路，末端连接用PE（BVRB）2*6mm2首端接地电阻为不大于4欧姆，其余重复接电电阻不大于10欧姆（用遥表测试）。4塔吊防雷接地设计在塔吊顶部装设1.5米长圆钢避雷针。导雷引下线利用设备 的金属结构体，各连接部位应具有良好的电气连接，利用机械的重复接地装置作业防雷接地装置，接地电阻值不大于10欧姆。接地设置： 六用电线路设施布置原则：本系统采用TN-S供电系统，在专用保护线上无电流，此线专门承受故障电流，确保其保护装置动作，但应注意其PE线不得断开，在供电末端应给PE线重复接地。1 用电线路设置（1）相负载的分配电箱引入三相五线电源；（2）单相负载用开关箱引入三芯电缆线，分别接L、N、PE线；（3）生活照明回路设漏电开关，并采用三线供电，分别为L、N PE线。（4）首先由甲方配电室将电源引至总配电箱，再由总配电箱分别引到其它分配电箱，由分配电箱引到各开关箱。2漏电保护器的选用及安装原则：（1）.漏电保护器的选择应符合国际GB682686漏电电流动作保护器的要求，开关箱内的漏电保护器，额定漏电动作电流不大于30mA，额定漏电动作时间小于0.1S。总配电箱的漏电保护器的额定漏电动作电流不大于50mA，额定漏电动作时间小于0.1S。（2） 现场照明，选用二级二线式漏电保护器。（3） 相三线式380V电源供电的电器设备，三角形接线的电机，选用三级三线式漏电保护器。（4） 三相四线式380V电源供电的电气设备，如用作线路配电式星形接法的电机，选用四极四线式漏电保护器。（5） 电保护器的安装应符合生产厂家产品说明书的要求。（6） 漏电保护器负载侧的中性线，不得与其它回路共用。（7） 安装漏电保护器的电动机及其他电器设备在正常运行时的绝缘电阻值不应小于0.5（8） 漏电保护器标有负载侧和电源侧,应按规定安装接线,不得反接。（9） 安装漏电保护器后，应操作试验按钮，检验漏电保护器的工作特性，确认能正常动作后才允许投入使用。（10） 漏电保护器安装必须由经技术培训考试合格的电工负责进行。（11） 漏电保护器的安装应充分考虑供电线路、供电方式、 供电电压及系统接地形式。（12） 安装漏电保护器后，不能撤掉低压供电线路和电器设备的接地保护措施。3线路装设一般要求： （1）与电气设备相连接的保护零线应为截面不小2.5mm2的绝缘多股铜线。保护线的统一标志为绿/黄双色线线 （2）保护零线单独敷设，不做它用。重复接地与保护零线相连接。施工现场一般正常情况下，下列电气设备不带电的外露导分，要做保护接零。a电机、电器、照明器具、手持电动工具的金属外客。b.电气设备传动装置的金属部件。c.电屏与控制屏的金属框架。d.室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门。（3）、保护零线每一重复接地装置的接地电阻线应不大于10。4.配电箱的布置：（1） 每个配电箱配一个绝缘灭火器。（2） 配电屏上的各配电线路编号并注明用途标记。（3） 配电屏或配电线路维修时，要悬挂停电标志牌，停、送电必须由专人负责。（4） 固定式配电箱、开关箱的下底与地面的垂直距离为1.3米。移动式分配电箱，开关箱的下底与地面的垂直距离宜大于1m（5） 配电箱，开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。（6） 配电箱和开关箱的金属箱体。金属电器安装板以及箱内电器的不应带电的金属底座。外壳必须做保护接零。保护零线必须通过接线端与板连接配电箱示意图：（8）电气设备管理办法a 合理设置防雷装置。b 建立易燃、易爆物和腐蚀介质管理制度。c 建立电气防火责任制，加强电气防火重点场所烟火管制，并设置禁止烟火标志。d 建立电气防火教育制度，经常进行电气防火知识教育和宣传，提高各类用电人员防火自觉性。e 建立电气防火检查制度，发现问题，及时处置。强化电气防火领导体制，建立电气防火队伍。 七安全用电技术措施1. 施工现场的总配电箱和开关箱应至少设致命伤级漏电保护器，而且两级；漏电保护器的额定动作电流和额定动作时间应配合，使之具有分级保护的功能。2. 开关箱设置漏电保护器，施工现场所有设备，除做保护接零外，必须在设备负荷的首端处安装漏电保护器。3. 漏电保护器应装设在配电箱隔离开关的负荷侧或开关的负荷侧。4. 漏电保护器的选择应符合GB6829-86漏电电流动作保护器的要求，开关箱内的漏电保护器的额定漏电动作应不大于30MA额定漏电动作时间应小于0.1S。5. 配电系统应设置室内配电屏和室外分配电箱或设置室外总配电箱和分配电箱，实行分级配电。6. 动力配电箱与照明配电箱宜分别设置，如合置在同一电箱内，动力和照明线路应分路设置，照明线路设在动力开关上侧且箱内供电线路均有标识。7. 开关箱应由末级分配电箱供电，开关箱内应一闸一漏，每台用电设备应有自己的开关箱，严禁用一个开关电器直接控制两台设备。8. 配电箱、开关箱应装设在干燥、通风常温场所，装设在用电设备或负荷相对集中的地区，分配电箱与天关箱不得超过30M，开关箱与其控制的固定式用是设备的水平距离不宜超过3M。9. 配电箱、开关箱周围应有足够两人同时工作的空间，其周围不得堆入任何有碍操作维修的物品。10. 配电箱应安装端正、牢固、移动式的箱体应装设在坚固的支架上，固定式配电箱、开关箱的下皮与地面垂直距离大于1.3M，移动式分配电箱、开关箱的下皮与地面的垂直距离为0.6-1.5M，箱体的下皮或优质绝缘材料制作。铁板的厚度大于2mm11. 配电箱、开关箱中导线的进线口和出线口应设在箱体下底面。12. 配电箱、开关箱内的各种电器按规定的位置牢固在安装板上，不得歪和松动。13. 工作零线应通过接线端子板连接，并应与保护零线接线板分设。14. 配电箱后面的排线需排列整齐，成束绑扎，并用卡钉固定在盘板上，盘板引出及引入的导线应留出适当余度，以备检查。15. 电器设备的操作与维修必须符合以下要求：A、现场内的临时用电的施工和维修人员必须经过培训后并取得上岗证书的专业电工完成，电工的等级应与工程的难易程度和技术复杂程度相适应，初级电工不得进行高级电工的作业。B、各类人员应作到：掌握安全用电基本知识和所用设备的性能；使用设备前应穿戴和配备好相应的劳动防护用品，并检查电器装置保护设施是否完好。严禁设备带病工作：C、停电后的设备必须拉闸断电，锁好开关箱；D、搬迁或移动用电设备，必须经电工切断电源并做妥善处理后进行。16. 安全用电组织措施（1） 建立临用电施工组织设计和安全用电技术措施的编制和审批制度，并建立相应的技术档案；（2） 建立技术交底制度；（3） 健全技术检查制度：从工程施工用电开始，定期对临时用电工程进行检测，主要内容包括：接地电阻值、电器设备绝缘电阻值、漏电保护器工作参数等，以监视临时用电工程是否安全可靠，并做好检测记录。（4） 建立电气维修制度（5） 建立安全检查和评估制度（6） 建立工程竣工后的拆除制度（7） 建立安全用电责任制（8） 建立安全教育和培训制度八安全用电防火措施针对电气火灾发生的主要原因，制定以下防火措施：1、 电气操作人员要认真执行规范，正确连接导线，使用压线铜鼻；2、 配电室的防火等级大于三级，室内配置干粉灭火器并按规定设砂池。3、 施工现场内除试验室外严禁使用电炉。4、 现场成立防火小组，由项目经理任组长，建立防火检查制度，强化电器防火领导体系，详见现场安全防火制度。九触电事故发生后的急救措施。1、 发生触电事故，应立即切断电源开关或用干燥、绝缘的木棒、布条等将电源线从触电者身上拨开，或将触电者拨离电源线。2、 严禁救护者用手直接推、拉和触摸触电者。3、 严禁救护者使用金属或其它绝缘性差的物体接触电者。4、 触电者脱离电源后，一度昏迷，应及时采用人工呼吸或心脏按摩法，或上两种同时进行急救电伤员，并及时通知急救中心进行专业抢救。5、 在无特殊医疗措施情况下，抢救伤员严禁注射强心剂药物。附图：现场临时用电平面布置图
