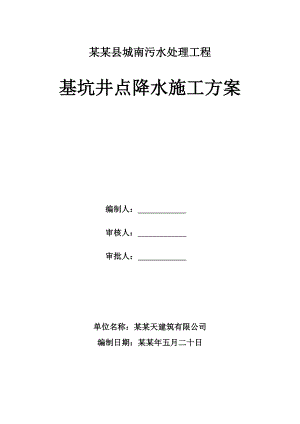

某某县城南污水处理工程基坑井点降水施工方案编制人： 审核人： 审批人： 单位名称：某某天建筑有限公司编制日期：某某年五月二十日目 录一、编制依据3二、工程概况3三、水文气象4四、施工总目标4五、降水处理方案5六、井点降水施工方案51、施工准备52、井点安装63、抽水9七、施工应急措施10八、临时用电、用水11九、质量保证措施11十、安全保证措施14十一、文明施工保证措施16十二、附图附表17一、编制依据1. 国家现行施工验收规范、标准及广东省有关施工规定。2.岩土工程勘察报告3.建筑工程施工质量验收统一标准（GB50300-2001） 4. 建设部2004213号文件，关于“深基坑工程”的通知5、根据工程特点、施工现场实际情况、施工环境、施工条件和自然条件的分析。 6、本企业现有的劳动力、技术、机械设备能力和施工管理经验。 7、本公司质量管理体系有关文件。 二、工程概况 建筑场地位于卤阳湖，卤阳湖呈近东西向，北依渭河北岸黄土一级台塬，南邻渭河二级阶地，东西长约15公里，南北宽约6公里，地势低洼。总体较为平坦。具体位于某某县陈庄镇五畛村西南，占地100亩，服务区域为某某县城区南部，服务面积47.29平方公里。城南污水处理厂远期处理规模为6万立方米/天，近期处理规模为3万立方米/天，计划一期处理能力为1万立方米/天。采用A2/O工艺，处理标准执行黄河流域（陕西段）污水综合排放标准（DB61/224-2011）表2及城镇污水处理厂污染物排放标准中一级A标准浓度限值。处理后的污水经排碱北干渠排入渭河。建设内容主要有：污水处理厂厂区工程，包括生产区和管理区；污水管网工程，包括主干管、干管、退水管以及检查井等。项目总投资约5100万。三、水文气象1.某某县属于北方性季风气候，常年干燥。年平均气温16.318.8；历年1月份平均气温最低，为-3.115.4；7月份最高，为27.4432.2；历年极端最低气温为-10；年平均降雨量在144.1523.4毫米之间。79月份降雨量占全年的68%89%，有明显的雨季汛期。2. 场地含水层特征场地地下水属第四系松散岩类孔隙潜水。地下水含水层主要为粉土及粉质粘土，地下水位埋藏浅，水循环慢，水化学成分较复杂，为咸水。场地地下水埋深在1.30m1.60m左右。据区域资料，地下水位多年变幅2.00m左右。土的渗透系数k可按4×10-4cm/s选用。3、地下水水质根据场地采取的水样，经水质腐蚀性分析，场地浅层地下水中SO42-含量为7872.357884.48mg/l，Cl-含量为2663.632743.01mg/l，Na+k+含量为4573.504623.00mg/l，Mg2+含量为585.61586.84mg/l，总矿化度16188.5616294.79mg/l，据GB50021-2001之表12.2.1及12.2.4判定，场地地下水对混凝土结构具强腐蚀性，对钢筋混凝土结构中的钢筋具中腐蚀性。据土壤易溶盐分析报告，地基土对混凝土结构具中腐蚀性，对钢筋混凝土结构中的钢筋具中腐蚀性。四、施工总目标1.质量目标 确保本工程全部达到国家现行的工程质量验收标准。工程一次性行验收合格，高效、优质、快速地完成该工程施工。2.安全目标 安全目标为“三无、一杜绝、一创建”，即：无因工死亡事故、无火灾、无水灾事故；杜绝重伤事故，负伤率不超过5，确保本工程地下室土方开挖、降水、基础工程的安全顺利进行，创建安全文明工地。五、降水处理方案根据施工现场情况，土方开挖至-1.3m时，地表水已经流出，说明地下水位较高，与地质报告基本相符，经过现场考察，考虑雨季等因素，综合多方意见，为确保基坑施工安全，决定采用井点降水和坑内明沟排水相结合的施工方案。为保证施工要求地下水位降至基坑底标高以下1m处满足基础施工要求。粗格栅提升泵房基坑设计13.2m、10.7m，鼓风机及配电室、污泥脱水厂房、污泥贮存池、加药厂房、污泥回流泵房、生化池、辐射式沉淀池、絮凝沉淀池、紫外线消毒池、纤维转盘滤池、生产管理用房、机修间、门卫基坑开挖深度2.6m-4.66m，边坡放坡1:1.5，降水井布置在基坑外侧距基坑顶边线1m处，降水井间距12m。依据地面标高和基坑底标高、地下水位降深标高设计降水井深度。粗格栅提升泵房降水井设计深度25m，鼓风机及配电室、污泥脱水厂房、污泥贮存池、加药厂房、污泥回流泵房、生化池、辐射式沉淀池、絮凝沉淀池、紫外线消毒池、纤维转盘滤池、生产管理用房、机修间、门卫降水井设计深度15m。降水井孔径800mm，井管外直径600mm、内径500mm、井管每节长度0.95m，井管基座直径500mm，高度400mm，井管采用无砂混凝土井管，井管壁厚50mm，井管安装时高出地面0.3-0.5m，降水井总数量110口。基坑一周布置DN200集水钢管（总长1000m），沿围墙布置DN400-300双壁波纹管集水管（总长620m，其中DN400的长180m，DN300的长440m），出水口留在厂区西南角流向排碱渠。降排水时间为开挖前十五天到土方回填结束。基坑开挖尽量赶在枯水期，遇雨季和丰水时，应结合基坑内集水井排水做如下处理： 1.基坑上部四周设排水沟，阻断地面水流向坑内并排走。2.在基坑开挖时增加坑内明沟排水，即边挖基坑、边排水的方法。3.在基坑底部四周开挖排水沟，并在坑底四角设集水井，是使坑内的水经排水沟流向集水井，然后用水泵抽出坑外并排走。条件允许，可在边坡中部设置一层明沟，分层排除上部土中的地表水或地下水。六、井点降水施工方案 1、施工准备 1）、施工机具 (1)井管：600mm，壁厚50mm无砂砾井管，长1m左右，外包滤网，滤网采用4060目的尼龙纱网。 (2)连接管：透明管或胶皮管与井点管和总管连接，采用8号铅丝绑扎，应扎紧以防漏气。 (3)总管：400-300mm双壁波纹管，用橡胶垫圈连接，防止漏气、漏水。 (4)抽水设备：根据设计配备潜水泵，以及机组配件和水箱。 (5)移动机具：自制移动式井架(采用振冲机架旧设备)、牵引力为6t的绞车。 (6)凿孔冲击管：219×8mm的钢管，其长度为10m。 (7)水枪：50×5mm无缝钢管，下端焊接一个16mm的枪头喷嘴，上端弯成大约直角，且伸出冲击管外，与高压胶管连接。 (8)蛇形高压胶管：压力应达到1.50MPa以上。 (9)高压水泵：100TSW一7高压离心泵，配备一个压力表，作下井管之用。2）、材料 天然石砾，不得采用中砂，严禁使用细砂，以防堵塞滤管网眼。粒径4-6mm,含泥量不大于5%。3）、技术准备 (1)详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题和采取的对策。 (2)凿孔设备与抽水设备检查。2、 施工流程及技术要求 1、降水施工工艺流程：现场踏勘井位布置钻机就位成孔替浆下井管填滤料洗井埋设排水联络管线及配电电缆下泵抽水清理施工现场降排水管理与服务（水位观测及开泵调节） 2、钻孔：孔位准确，孔径不小于设计孔径；孔身垂直，孔深不小于设计孔深；不得使用粘土造浆护壁，必须保正清水供给，循环泥浆池不得小于20m3，以便控制泥浆稠度；终孔后要换浆清孔，换浆后泥浆比重不大于1.1，确保孔底无沉渣，下管前进行彻底换浆，以保证地层的出水和入渗条件。 3、选择具有一定强度、渗透能力较好的水泥砾石滤水管；接头处的死管长度小于2cm；换浆后立即下入井管，井管连接牢固顺直，下放要缓慢居中，不得碰撞孔壁，井管应保持垂直和居中，连接处包4060目的尼龙纱网；最后一节井管要高出地面2050cm，井孔内沉淀厚度不得大于0.5m；将设计要求规格的滤料缓慢均匀填放，确保滤料不架空，滤料必须沿四周均匀下入，边洗井边下滤料，上部12m待洗井结束后用粘性土封井。 4、洗井及成井泥浆的处理：成井后立即洗井，由上至下分层清洗，要求洗至水清砂净。井管下入后，边下滤料边用污水泵洗井；待水清砂少时，改用潜水泵进行抽水；如井中水位达不到设计要求时，采用大空压机进行重复洗井，直至满足要求为止。若出现涌砂现象，要分析原因，并及时会同有关人员解决。在洗井完成后，降水井施工基本完成，成孔泥浆在经过晾晒后与基坑土方搅拌后一起用往消纳场所，但要注意不得遗洒。 5、降水井质量验收 降水井施工结束前，对所有井的井深和水位进行验收，达不到设计要求的井点，应进行重新洗井，洗井后仍达不到要求的，应补打；但对洗井、抽水时，井内出砂严重，应停止进行洗井和抽水，防止砂土流失而引起不良后果，并及时采取措施予以解决。 6、降水设备应按一井一泵的原则（根据成井后水位观测情况进行调整），下置潜水电泵抽、降、排水，每个降水疏干管井按设计要求下置抽水量为15m3/h、扬程3540m的潜入式污水电泵，排水拟通过周边布设的具有一定坡度的排水管道及沉淀池再排入基坑周边的指定排水地点。各项工序工程完成以后，先进行试抽运转排水，在此期间要全面检查降水设备、排水管路、电器安装设备(闸箱、开关、线路)等有无不达标的地方，应立即排除，待质量达标以后，即可开始连续降水，并定期观察水位、流量的动态变化，所测及了解情况应及时汇总，发现问题及时解决调整，做到掌握管井疏干降水全过程动态，保质保量保安全地完成基坑降水疏干任务。 7、预防保证措施 （1）在基坑周边底部设置排水沟和集水坑，将周边残留水抽出基坑。 （2）替浆 井管下入前注入清水全孔置换，砂石泵抽出沉渣并测定井深。 （3）吊放井管 井管采用无砂砼管，在预制混凝土井鞋上放置井管，缓缓下放，当管口与井口相差200mm时，接上节井管，接头处用尼龙网裹严，以免挤入泥砂淤塞井管，竖向用2-4条30mm宽、长23m的竹条固定井管。为防止上下节错位，在下管前将井管依井方向立直。吊放井管要垂直，并保持在井孔中心，为防止雨水泥砂或异物流入井中，井管要高出地面不小于200mm，并缠雨布封住井口临时保护。对于红线位置与井位过近或冲突的，降水井调整为暗井，上部予以密闭，以保证即能降水又不影响其他工作。 （4）填滤料 井管下入后立即填入滤料。滤料沿井孔四周均匀填入，宜保持连续，将稀泥浆挤出井孔。填滤料时，应随填随测滤料填入高度，当填入量与理论计算量不一致时，及时查找原因。不得用装载机直接填料，应用铁锹下料，以防不均匀或冲击井壁。洗井后，如滤料下沉量过大，应补填至井口下2米处，其上用粘土封填。滤料为46mm干净石屑，杂质含量不大于3%。 8、排水系统布置 在施工现场基坑降水井的外侧，布设抽水井排水系统，排水管水流方向的倾斜以2，基坑一周布置DN200集水钢管，沿围墙布置DN400-300双壁波纹管集水总管，出水口在厂区西南角流向排碱渠。（详见集水管平面布置图） 9、抽降水管理 降排水工程施工结束后，是较长时间的维持降水阶段，抽降水管理要点是： （1）定时巡视降排水系统的运行情况，及时发现和处理系统运行的故障和隐患，如水泵抽水出水情况，是否需要检修换泵；供电线路是否正常；排放水的含砂情况及排水联络管道是否畅通。 （2）按要求观测水位，观测频次：降水前期一个月内1天1测，之后5天1测，雨期需加强观测，及时分析、了解降水过程中的水位变化情况，并根据水位变化情况调整开泵地段和开泵数量，尽量减少地下水资源无谓排放。 （3）随时了解土建施工单位对降水的意见，并对管理和服务工作加以改进。 10、降水效果预测及水文动态观测 成井工艺和成井质量是降水工程成败的关键，为此成井工艺特别强调必须采用反循环钻井工艺，同时严把替浆、洗井等关键工序，以使降水工程取得预期效果。井孔施工结束开始降水后，根据现场实际情况在基坑四周确定部分抽水井作观测井进行水位动态观测，随时了解水位动态变化，确保基坑在无水条件下开挖。 11、停止抽水条件 按招标文件要求，本次降水须至总承包单位通知停止降水之日。实际可根据具备终止降水的条件时，依据监理单位的书面通知终止降水、拆除降水设施并作恢复处理。 12、封井 （1）封井条件：底板浇筑完毕并达到75%以上强度或根据具体情况可以封井时。 （2）封井方法： 提出水泵，在井孔中填入525mm碎石并捣实； 水压灌注混凝土工艺封井。七、施工应急措施 1、配备200 kW柴油发电机两台，抽水机组备用四台，集水总管井点管及配件若干。 2、并配备24小时日夜有经验的人员值班，对每天降水情况进行记录和处理突发事件。 3、现场准备一部分抢险物资，如钢管、木板、草包等，万一出现险情作临时应急之用，做到人员、物资、设备三到位。 4、如土中出水量较大，可在坑壁击入带孔钢管设置排水孔将水引出，减小水压力。 5、在井点降水过程中，密切注意其降水幅度及地下水位的标高，地下水位标高及降水幅度均可在深井管内查看，并配合水准仪进行测量。如降水幅度较大应做相应的调整，防止临时设施因降水幅度太大而引起倾侧及水平移位，并在此区域增加喷锚、土钉墙等。6、喷锚面层漏水，则用导管引流后用高强度砼浇平堵封，当水量流量较大时，除采用上述办法外，再结合坑外局部压密注浆等措施。八、临时用电、用水临时用电、用水供给点由甲方接至施工段大门口，对施工机械的运行进行合理的安排，必要时错开使用，可以满足施工高峰期现场用电的需要。根据国家用电计划，拟在现场配备两台柴油发电机，以确保现场施工进度及安全生产的用电需要。（1）水管埋入地下200mm，总管口设高压水泵（水泵供电单设电箱，并在总配的总闸上引出），其他支线采用32镀锌水管。（2）施工用电采用三相五线制，开工前编制详细的专项施工方案，并配备专职用电管理员，全面负责施工用电的管理。（3）由建设单位提供的变电间接出100mm2电缆线沿围墙布置，然后由总电缆线接出总配电箱，再根据施工需要接出各分配电箱；九、质量保证措施 现场质量控制措施 1.组织保证措施 项目经理部成立QC小组，项目经理亲自抓质量工作，专职质检工程师和质检员，制定相应的对策和质量岗位责任制，推行全面质量管理和目标责任管理，从组织措施上使创优计划落到实处。 施工过程中全面实行样板制。坚决实行一票否决制。工程达不到创优目标，坚决返工重做。2.技术保证措施 严格按照国家颁布施工规范组织施工，工程开工后立即结合工程特点和创优计划，制定施工工艺和技术质量标准细则。坚持图纸文件分级会审和技术交底制度。在技术人员严格审核的基础上向施工班组进行“四交底”：施工方案交底、设计意图交底、质量标准交底、创优措施交底，并作好交底签认记录。同时，认真核对现场，并与设计单位和建设单位优化设计。认真贯彻IS09002标准，制定切实可行的质量检验程序，在整个施工过程中，使每个施工环节都处于受控状态，每个过程都有质量记录，施工全过程有可追溯性，检查程序是： 1）隐蔽工程检查： 工程完工后不外露的部分工程称为隐蔽工程，隐蔽工程必须按规定检查签证后才算合格工程；隐蔽工程检查，严格按照国家有关规定执行；隐蔽工程由施工单位主管技术人员自检合格后，由专职质检工程师检查，再约定指定的现场监理工程师复查签认；现场监理工程师因故缺席，可由其委托的技术人员代检签证，并作好记录；隐蔽工程未经现场监理工程师签证而自行进行下道工序者，应进行补验，由此产生的经济损失由施工单位自行负责；隐蔽工程检查签证，采用现行建设部规定表格，填写字体工整，数据准确，份数满足要求。 2）定期工程质量检查 项目经理部每周组织一次定期工程质量检查，由单位主管工程的领导主持，质量管理部门牵头，有关部门和质量检查人员参加，必要时可邀请监理工程师联合进行检查；定期工程质量检查，根据工程具体工序制定检查评比办法和奖惩标准，着重对隐蔽工程，按有关质量检验评定标准进行检评。同时查看现场管理、技术管理、内业资料、文明施工等情况，并当场讲评，事后通报；检查中发现问题，要认真分析，找准主要问题，列项限期处理。问题严重者应责令其停工整顿，并对当事人进行教育和处罚。 3）作业队的“三检”检查 自检：分操作人员和班组自检，操作人员自己检查自己赶的活是否符合质量要求。工班长在每日收工前对班组完成的工程量进行一次检查，作出记录，工后讲评； 互检：同一工种和多工种之间，由施工队组织不定期相互检查、互相促进、共同提高的目的；交接检：同一工种多班制上下班之间或多工种上下工序之间的交接检查，根据情况由队或项目部组织交接，各工种做到不合格的活不出手，不出班组，上道工序不合格，下道工序不施工；“三检”中发现的质量问题及其处理结果，由质量检查员及时记入施工日志，并限期处理消项。 4）开、竣工检查 开工前检查内容： a是否按基本建设、程序与材料供应厂家、劳务公司签定承包合同； b设计文件、施工图纸是否满足开工要求； c施工前的工地调查及基坑开挖标高、开挖范围的降水水位是否符合要求； d各级技术交底工作是否已按规定执行； e采用的新技术、新工艺是否已能掌握运用； 竣工检查内容：降水水位检测是否达到设计要求，数量是否达到设计要求，内业资料是否达到标准； 3、施工保证措施 对所有的材料进行检测。抽水设备和钢管等厂供材料必须有出厂合格证，钢管等厂供材料并按照施工规范现场进行抽样送检，严格控制其质量规格符合施工要求； 4、质量事故预防措施 开工前组织全体技术、施工人员对本工程施工程序中容易出现的各种通病，进行分析，制定出切实可行的预防措施。并编制个工序作业指导书下发给相关班组，以防止质量事故发生。 预防措施1）.井点使用时，应保证连续抽水，并应准备双电源。 如不上水或水一直较混，或出现清后又混等情况，应立即检查处理，避免死井现象。如井点管淤塞过多，也严重影响降效果，应逐个用高压水反冲洗井点管或拔出重新埋设。2）.应安装真空表，并经常观测， 以保证井点系统的真空度。一般应不低于0.065mPa。当真空度不够时，应及时检查管路或井点是否漏气，离心泵叶轮有无障碍等，并应及时处理。十、安全保证措施1.安全方针 坚持“安全第一、预防为主”的方针，项目经理应把安全工作当作第一位的工作来抓，抓好全员安全意识教育，夯实安全基础，强化安全保证体系，落实安全生产责任制，严格执行安规，认真落实检查，建立安全奖惩制度，有效控制施工安全。2.安全机构和安全纪律 1）.安全管理机构 安全工作的成效和安全目标能否实现与本项目的安全管理组织机构健全与否和政策的通畅性直接相关，本着管生产必须管安全的原则，成立以项目经理和总工程 师、安检负责人员参与的项目部安全领导小组，工作、领导、组织本工程实施并确保安全目标实现，具体工作由安全质量部和项目部安全领导小组负责。 安全质量部是项目部常设职能部门，负责本工程安全管理工作，其工作以专检和监督方式为主，实行安全一票否决制，项目部安全领导小组是负责工程范围内安全工作的实施组织机构，有关实现安全目标的日常工作由其下安全质量部及安全员负责 2）.安全纪律（1）进入现场的一切人员必须进行入场安全教育； （2）进入现场的一切人员均须配戴安全帽，穿工作服； （3）不准穿拖鞋进入施工现场；（4）照明和设备用电须分开架设，作到一机一闸，并配漏电开关，禁止私拉乱接电线。夜间照明应有足够的亮度，确保安全施工； （5）电工、机操工、电焊工等特殊工种必须持证上岗，无上岗证人员禁止操作； （6）施工人员技术不熟的不能上岗作业；严禁酒后作业，带病作业；（7）施工机具经常保养、检修，禁止带病作业；（8）收集气象资料,如遇有大雨、大风的预报,应会同有关单位及时采取相应的防范措施,防止事故发生。 （9）严禁带水作业使用破皮电线，防止触电事故发生。十一、文明施工保证措施 建立创建“文明工地”领导小组，全面展开创建文明工地活动，做到：施工中无管线高放；施工现场排水畅通无积水；工地现场材料必须堆放整齐；工地生活设施必须文明，工地现场必须开展以创文明工地为主要内容的思想政治工作。健全以项目经理具体领导、施工员具体指导、各施工队落实的管理网络，增强管理力量。加强施工人员文明施工意识，组织学习文明施工条例及有关常识，进行上岗教育，讲职业道德、扬行业新风。对进场的施工队签订文明施工协议书，建立健全岗位责任制，把文明施工责任落到实处，提高全体施工人员文明施工自觉性与责任制；现场布局合理，材料物品、机具堆放符合要求；加强对施工人员的全面管理。十二、附图附表1.主要材料供应计划表序号材料名称单位数量备注1600井管m1830壁厚50mm2464排水管m 180双壁波纹管3342排水管m440双壁波纹管4DN200钢管m10005铅丝捆38#6砂砾M3400天然石砾7柴油L5002.主要施工机械设备表序号设备、机具名称规格型号单位数量功率备注1反循环钻机台375KW2高压水泵100TSW-7台13凿孔冲击管219×8mm节27m长4水枪50*5mm把25潜水泵QJD-60台1507.5KW6发电机台2200KW备用3. 井点降水平面布置图（见基坑支护与降水设计）4. 厂区排水管道布置图（见附件）5. 降水计算书（见附件）
