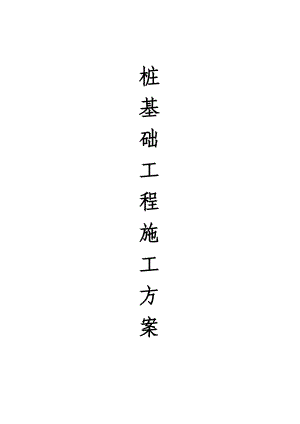

    黑龙江某居住小区多层住宅楼桩基础工程施工方案.doc

    桩基础工程施工方案第一章 施工总体策划第一节 工程概况本工程为某某居住小区3#楼建设工程;位于木兰县木兰镇油厂街南侧,拟建东环路西侧,原木兰二粮库院内。建筑规模:总建筑面积4577.95m2。占地面积:1071.15m2。主体建筑为地上六层,无地下室。建筑总高度:19.35m;结构形式为底部框架-抗震墙结构、上部为砌体结构。建筑的设计使用年限为50年。抗震设防烈度为6度,抗震设防类别为丙类;地基基础设计等级为乙级,框架抗震等级为三级,砌体施工质量控制等级为B级。桩径500mm,桩长为10m,主筋为614,加强箍筋为12,螺旋箍筋为8100/200,桩顶2.5m范围内箍筋加密为8100,主筋进入承台50mm。钢筋笼长为7.19m,总桩数为216根。第二节 施工组织机构项目经理部是本项目实施管理者。在该工程施工中,我公司将按项目管理的原理,组织工程施工与管理,建立以项目经理为核心的项目班子,实行项目经理负责制;项目管理机构由项目领导层、专业管理层和劳务层组成。组织机构职责 (1)项目经理及项目总工均为公司从各部门抽取的精英骨干,对工程项目实施全面管理,贯彻实施公司质量方针,科学地组织和管理进入施工现场的人、财、物等生产要素;负责与公司对应部门、甲方、设计单位及其它管理(2)技术部门的职责;深入现场及时解决施工中出现的问题,确保工程质量。工程部的人员职责为:编制施工组织计划,贯彻计划的实施。编制施工总进度计划及调整与修正。确定各种工种期限。确定各种交叉搭接顺序。(3)材料部人员工作职责:选择确认环保材料。组织材料采购及运输。施工现场材料管理。第二章 施工前期准备工作第一节 技术准备工作一、组织图纸会审,及时解决图纸中所存在的种种技术问题。二、图纸会审中三天完成施工组织设计。三、技术人员做好各项施工方案及各工种施工技术交底第二节 生产准备工作要取得建设单位配合,及时办理施工许可证及施工标牌。根据规划局确定基准点和设计图纸进行放线,建立轴线控制网和标高控制网,认真复核管位置的准确。在现场内搭建办公室、保卫、料具设备仓等等,工人宿舍按甲方指定位置搭设。按照经审核批准的临电、临电水布置图,建立临时供电、供水系统,系统敷设完毕后就依手续办理验收及备案待查。按施工组织设计确定所需的机械设备进行检查、保养、作进场准备。第三节 劳动力准备按照劳动力使用计划调配人员,安排劳动力进场,并对准备进场的劳动力进行安全教育;对工程所需的各技术工种进行培训教育,取得有关上岗证、资格证后方许其进场从事相应的工作劳动力及技术工程人员,进场后,定期对其进行劳动安全教育及施工技术总结及教育,以加强工人的劳动安全意识,不断提高施工技术,使工程顺利进展。第四节 施工协调配合工作我司将办好开工以及工程开工之前需申办的一切手续,并加强与各主办单位及协助单位、相关部门的联系工作,为工程的顺序进行提供有利条件。做好开工前的宣传工作,积极与工地附近居民沟通,对因施工给居民带来的不便到以歉意,并挂牌表明。第五节 地下管线勘测工作施工前经过向有关单位联系、沟通及现场目视可见情况,并在施工前进行地下管线探测仪,多了解地下管线情况,以免造成不必要的损失。第三章 施工平面布置图现场平面布置应充分考虑周边环境因素及施工需要,布置时应遵循原则如下:1、现场平面随着工程施工进度进行布置和安排,阶段平面布置要与该时期的施工重点相适应。2、充分考虑文明施工及环保要求,并符合安全规定,各种设施布置必须符合木兰县安全文明施工的相关要求。3、在平面布置中应充分考虑好大型施工机械设备的布置、现场办公、道路交通、材料周转、临时堆放场地等的优化合理布置。4、材料堆放应设在垂直运输机械附近,以减少发生二次搬运。中小型机械的布置,要处于安全环境中,要避开高空物体打击的范围。5、临电电源、电线敷设要避开人员流量大的安全出口,以及容易被坠落物体打击的范围,为避让市政管线施工,现场临电电缆采用架空方式。6、施工期间制定详细周密的材料供应计划,计划细化到每周、每天、每个时段,高专职调度员负责进场材料的统一调度和规划,以便对大型机具的使用统筹安排。对施工现场进行动态管理,及时合理地调整和分配场地第四章 施工进度计划第一节 施工进度的实施一、施工进度计划的实施方法1、施工项目进度计划的贯彻安排各层次的计划,形成严密的计划保证系统。重点抓材料到场计划,保证每天供应桩管满足第二天施工需要。层层下达施工任务书或签订承包合同2、施工项目经理向施工队和作业班之间分别下施工任务书,将作业下达到施工班组,明确具体施工任务,技术措施,质量要求等内容。使施工班组保证按作业计划完成规定的任务。编制作业计划3、为保障施工进度计划的实施,把规定的任务结合现场施工条件。例如施工场地的情况,劳动力、施工条件、材料情况和实施中的施工实际进度,在施工开始至全过程中不断地编制本旬的作业计划。使施工计划更具体,切合实际和可行。4、施工项目进度的检查在施工的实施进度中为控制进度,必须经常定期地跟踪检查施工实际进度情况,进行统计事理和对比分析,确定实际进度与计划的关系,并据此对施工进行调整。5、跟踪检查施工实际进度确定每日进行一次进度检查,并按每一台桩机进行检查,认真填写施工日报表。6、处理统计检查数据把施工日报表汇总,指出与计划进度具有可比性数据,以便与相应的计划完成重相对比。7、对比实际进度与计划进度通过比较得出实际进度与计划进度相一致、超前、拖后三种情况。施工基础上进度检查结果即时处理若检查的实际施工进度产生偏差对总工期有影响,马上采取可行的补救措施,如增加劳动力、桩机,加班和调整有关的工作的逻辑关系,达到缩短工期的目的。第二节 工程进度的主要保证措施按指定工期要求,确定各阶段工作日。在施工管理上实行责任制度,充分利用时间和空间,提高作业效率确保提前交付。应做好如下工作:1、运用现代化管理方法指导生产、加强动态管理。充分利用已有资源组织材料、人力资源的合理配置。保障各阶段施工的连续性,消除窝工、停工现象。2、优化网络计划管理,使各工种、各工序实施紧密的交叉搭接,对每道工序制定相应的调整措施。3、考虑到现场施工条件及施工总进度要求,各个单体工程之间,采取平行施工与流水施工相结合的方法,在保证工期的前提下,各种资源耗用量相对较小。4、合理配置施工机械设施,提高使用效率,保证各施工班组之间的高度协调,发挥最大的生产潜力。5、尽量避免不良气候因素对施工的影响。采取有效措施。6、强化项目经理部的领导,健全各项管理制度和岗位责任制,并将其落实到每个部门和每一个成员,做到层层落实,责任到人。7、采用先进的施工工艺,并努力提高机械化施工水平,使之在确保工程质量的同时,尽可能提高生产效率。8、制定详细及切实可行的施工计划,对其进行动态管理,使现场的各个部门以及各工序始终保持最佳工作状态。9、做好管桩的供应,加强对打桩机具的检查、维修管理工作,使现场能够均衡连续施工。与管桩生产厂家签定供货协议,尽早完善材料计划,尽早定货。10、根据多方面的施工情况,制定详细、切实可行、全面的进度计划来指导、监督施工,包括日计划、周计划等11、保证施工在任何阶段,都保证充足的劳动力和机械资源。12、使用先进的施工设备和施工方法,提高施工效力。第五章 资源需用量计划一、劳动力计划为了满足本工程施工需要,本工程拟投入打桩工(机长)4人,测量放线4人,电焊工8人,电工2人,杂工8人。二、主要材料计划 本工程需用500管桩数量共计 米,每天需要量为 米,运输采用大型平板车运输。序号材料名称单位总数量每天需要量1500管桩米89200米1800米三、机械计划 本工程所有大型机械均采用平板车运输进场。机械设备见下表。 第六章 施工技术方案(一)、施工工艺施工工艺流程图钻机准备定位放线钻机就位钻孔清土土方外运超流态砼(商品砼)边提钻边灌注砼钢筋笼制作安装钢筋笼补桩头砼成 桩(二)、施工方法1、钻孔的施工方法:(1)、首先做好钻机开钻前的检查准备工作,达到正常运转状态。(2)、定位、放线:本工程的定位放线依据甲方提供的红线位置按照图纸放轴线,经建设监理单位验线无误后,再继续施放局部桩点,误差控制在规范允许范围内。(3)、钻机就位:按照事先确定好的钻孔顺序,将已准备好的钻机就位,钻机就位对准桩点后进行调平,确保成孔的垂直度,结合场地实际情况铺设枕木或钢板,使钻机支撑稳定。(4)、钻孔清土钻机经检查垂直度、桩位偏差无误后即可开钻,下钻的速度要平稳,严防钻进中钻机倾斜错位,钻进过程中要根据土层的变化,控制钻进速度,如发现不良地质情况或地下障碍物,应立即停钻,并通知建设、监理、设计单位,确定处理方法。钻桩的过程中,钻出的土方,采用挖掘机装车,土方运输车及时外运至指定的堆土场地。(5)、提钻灌注砼钻机钻到设计深度后,混凝土泵开始压注混凝土,边提钻边压注混凝土,始终保持泵入孔中混凝土量大于钻杆上提体积量。(6)、安放钢筋笼利用钻机自备吊钩、塔吊或吊车将钢筋笼竖直吊起,垂直于孔口上方,然后扶稳旋转下入孔中,安放钢筋笼时垂直慢起慢落、逐步向下放,避免碰撞孔壁。钢筋笼安放后进行笼顶标高抄测,符合设计标高要求后即可固定。固定钢筋笼位置,使钢筋笼保护层厚度满足设计要求。(7)、补注混凝土灌注砼后,如发现混凝土下沉,须再次补满至桩顶标高以上50cm,并用插入式振捣棒振实以确保桩头处混凝土密实。成桩后将孔口周围残土清理干净,防止孔口周围泥块等杂质落入孔内。2、钢筋笼施工技术措施:(1)、钢筋笼施工采用焊接法制作钢筋骨架,箍筋采用人工绑扎的施工方法。(2)、主筋接筋采用单面搭接焊,焊缝长大于10d,同接面内接头不超过50%。(3)、钢筋笼焊接所使用的焊条与钢筋级别相同,即I级钢使用J422焊条,级钢使用J506焊条。(4)、钢筋笼下端500mm处主筋向内侧弯曲15度。(5)、钢筋笼搬运和吊装时,应防止变形,安放对准孔位,避免碰孔壁,就位后立即固定。3、砼施工(1)、砼采用商品混凝土。(2)、砼坍落度220250mm。(3)、泵送管道布置选择最短距离布置,以减少泵送压力损失。水平管道铺设选用钢管,垂直管路采用胶管。各管路需连接牢固,弯管处应加固定点。各管卡位置不应与地面直接接触,留有一定间隙。4、试桩 试桩桩头部分应进行单独处理,处理方法为:试桩完成7天后挖开到有效桩头部位,用搅拌好的砼浇注至钢筋笼顶并分别加入三层钢筋网片,以保证桩头的抗压强度。(三)、施工技术、质量及其它组织措施1、技术措施施工技术措施严格执行建筑地基技术规范JGJ94-94及钻孔压灌超流态混凝土桩基础技术规程(DB23/T360-2007)。实施技术措施的依据是基础平面图桩身配筋图。编制切实可行的施工组织设计,并严格按照方案施工。对施工班组(钢筋班组、砼班组、钻机班组)进行技术交底,并严格执行。对点后用垂直度控制器,控制钻机垂直度,避免垂直度超偏差。2、措施:定位放线时由两个技术员在现场放线,放线过程中放线后技术员应相互进行自检、互检工作,并由技术员负责及建设监理单位验线,以确定定位放线准确无误。工程技术人员对原材料进场首先进行外观验收,索要产品合格证,并取样进行二次复试,合格后方可使用。钢筋笼的焊接及绑扎严格执行操作规程。砼施工严格执行规范规程要求。经常对砼进行坍落度检测。编制施工工艺卡及质量检查验收制度,并及时检查验收。施工时应用水准仪严格控制笼顶标高及桩顶标高。(四)安全措施1、进入现场人员必须进行安全教育和安全交底及建立安全检查制度。2、进入现场人员必须戴安全帽,两米以上高处作业系安全带,违反规程处以当事人50元罚款。3、现场所有用电和设备由专人管理,有安全有效的防护措施,以防短路。4、现场周围钢筋笼制作区,设置必要安全防护措施(安全栏、安全网)防止碰伤施工人员。5、现场配置专职安全人员,与施工无关人员不得进入现场。6、振捣工应戴安全防漏电手套,以免振捣器漏电伤人。7、钻机上下工作人员应听从指挥,防止事故发生。第七章 施工注意事项及质量保证措施质量保证措施:(一)工程项目质量目标: 1、分项工程合格率100%1.施工用材料检验合格率100%1.试桩合格率 100%(二)、质量管理机构:组 长: 王进行组 员: 秦晓光(三)、质量要求:1、施工时严格执行规范规定、建设单位和总包单位的要求及监理管理程序及时报验。2、各种原材料进场后,根据各材料的检验批数量由监理见证进行取样送检,试验合格后方可使用。3、对进入现场的商品砼要经常抽测坍落度,保证砼坍落度在220250范围内。4、成桩后应将孔口周围的残土清理干净,防止孔口周围的泥块等杂质落入孔内。5、砼强度试件的留置数量,每灌注100 m3或每个浇注台班不得少于3组。6、钻机开钻前应校正桩机挺杆垂直度,如发现不符合要求(大于桩长1%),必须将打桩机重新调直,满足要求后方可施工。7、钢筋笼主筋与箍筋采用焊接法焊接后形成焊接网,焊接网交叉点开焊数量不得大于整个钢筋笼交叉点总数的1%,并且任一根钢筋上开焊点不得大于该钢筋交叉点的1/2。钢筋笼最外面钢筋上的交叉点不得开焊。8、钢筋笼主筋与加劲箍筋采用点焊连接,当螺旋箍筋与主筋采用绑扎法时,脱扣、松扣点不得大于整个钢筋笼绑扎点数的1%,并且任一根钢筋上开扣点不得大于钢筋总绑扎点的1/2。9、钢筋笼下端500mm处主筋向内侧弯曲1530度。10、搬运和吊装钢筋笼时,应防止变形,安放时应对准孔位,避免碰壁,就位后立即固定。11、钢筋笼质量检验标准 单位:mm钢筋笼制作质量检验标准(mm)项序检查项目允许偏差允许值检查方法主控项目1主筋间距±10用钢尺量2钢筋笼长度±50用钢尺量一般项目1钢筋材质检验设计要求抽样送检2箍筋间距±20用钢尺量3钢筋笼直径±10用钢尺量4主筋端部之间平整度±5用平板12、桩质量检验标准 单位:mm钻孔圧灌超流态砼桩施工质量检验标准项序检查项目允许偏差或允许值检查方法单位数值主控项目11-3根、单排桩基垂直于中心线方向和群桩基础的边缘mmd/6且不大于70承台、梁开挖前量钻孔中心,开挖后量桩中心条形桩基沿中心线方向和群桩基础中间桩mmd/4且不大于1502孔深(桩长)+300测钻杆长度3桩体质量(完整性)检验按建筑基桩检测技术规范按建筑基桩检测技术规范4混凝土强度设计要求试件报告或钻芯取样送检5承载力设计要求按建筑基桩检测技术规范一般项目1桩位放线群桩mm20钢尺量单排桩mm102垂直度1%经纬仪测钻杆3桩 径mm-20用钢尺量4钢筋笼笼顶标高mm±100水准仪5钢筋笼保护层mm±20用钢尺量6桩顶标高mm30.-30.-50水准仪,需扣除桩顶浮浆层及劣质桩体7砼坍落度mm200-250用塌落度仪检查8砼充盈系数1检查每根桩的实际灌注量钢筋笼制作质量检验标准(mm)项序检查项目允许偏差允许值检查方法主控项目1主筋间距±10用钢尺量2钢筋笼长度±50用钢尺量一般项目1钢筋材质检验设计要求抽样送检2箍筋间距±20用钢尺量3钢筋笼直径±10用钢尺量4主筋端部之间平整度±5用平板(三)、质量通病及预防措施:1、缩径 、 断桩:控制提钻速度,保证混凝土始终包裹钻头1m左右,直到地面标高。2、桩头强度不够:应严格控制桩顶砼标高,即灌注完成后砼顶标高必须达到自然地面以上。 3、钢筋笼安置不到位:控制混凝土塌落度,严格按配合比进行上料;保持砼施工的连续性。 第八章 文明施工及环境保护措施 总体目标:严格遵照木兰县建设工程文明施工管理规定,杜绝施工现场死亡事故、火灾事故和恶性中毒事件。严格执行关于安全文明施工的相关规定。1、噪音排放达标:桩基施工75dB2、现场扬尘排放达标:现场施工扬尘排放达到排放标准规定的要求。3、运输遗撒达标:确保运输无遗撒。4、生活及生产污水达标排放:生活污水中的COD达标(COD=300mg/L)5、施工现场夜间无光污染:施工现场夜间昭明不影响周围地区。6、最大限度防止施现场火灾、爆炸的发生。7、固体废弃物实现分类管理,提高回收利用量。
