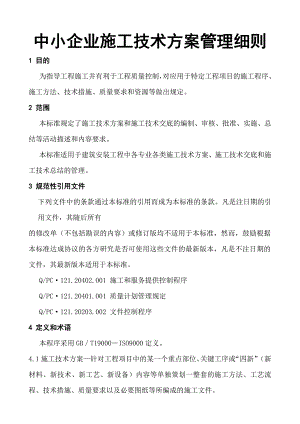

中小企业施工技术方案管理细则.doc

中小企业施工技术方案管理细则1 目的为指导工程施工并有利于工程质量控制，对应用于特定工程项目的施工程序、施工方法、技术措施、质量要求和资源等做出规定。2 范围本标准规定了施工技术方案和施工技术交底的编制、审核、批准、实施、总结等活动描述和内容要求。本标准适用于建筑安装工程中各专业各类施工技术方案、施工技术交底和施工技术总结的管理。3 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的文件，其最新版本适用于本标准。Q/PC·121.20402.001 施工和服务提供控制程序Q/PC·121.20401.001 质量计划管理规定Q/PC·121.20203.002 文件控制程序4 定义和术语本程序采用GBT19000ISO9000定义。4.1施工技术方案针对工程项目中的某一个重点部位、关键工序或“四新”（新材料、新技术、新工艺、新设备）内容等单独策划一整套的施工方法、工艺流程、技术措施、质量要求以及必要图纸等所编成的施工文件。4.2施工技术交底建筑施工企业传统的技术管理制度之一，由工程技术人员向施工作业班组的交底。5 职责5.1 公司总(副总)工程师5.1.1 批准公司类施工技术方案。5.1.2 组织公司重大施工技术方案的研讨，决定重大技术问题的处理意见。5.2 公司技术质量部负责公司项目部承担的类施工技术方案的复审工作。5.3 公司安全环保部负责公司项目部承担的类施工技术方案的复审工作。5.4 项目部5.4.1 负责组织本项目I、II类施工技术方案的编制、审批、下达和方案交底。5.4.2 负责类施工技术方案的编制和审核。5.4.3 检查、监督施工技术方案的实施，协调解决实施中出现的问题。5.4.4 负责各类施工方案的报批、印发、实施、总结和方案存档等工作。5.4.5 组织编写所辖项目的施工技术总结。5.5 参建单位5.5.1 根据项目部下达的施工技术方案编制并下达施工技术交底。5.5.2 接受上级部门的监督检查和落实问题的整改。5.6 子公司负责自揽工程的I、类施工技术方案的编制、审核、批准和组织实施。6 活动描述6.1 施工技术方案的编制6.1.1 方案的分类一般小型方案，常规施工的技术方案为类方案。、类方案的分类见附录A。6.1.2 施工技术方案编制计划的下达6.1.2.1 施工技术方案的编制计划在工程项目质量计划中做出规定，必要时适当增加。6.1.2.2 根据施工要求，项目部技术经理与现场经理共同商定，明确施工技术方案编制的具体要求，包括编制人、时间安排和质量要求。6.1.2.3 冬期、雨季施工技术方案的编制按本规定要求，由项目部负责安排。6.1.3 方案编制依据. 施工图；. 设计审查会议文件；. 法律法规要求；. 规范和标准；. 工程项目质量计划；. 顾客要求。6.1.4 方案的内容6.1.4.1 施工技术方案应做到内容完整、语言精炼、文字流畅、幅面清晰、数字准确、措施可靠、经济合理。6.1.4.2 方案的内容应包括：a. 编制说明；b编制依据；c工程概况；d施工准备；e施工方法；f施工技术组织措施计划；g资源需求计划；h施工进度计划（网络计划）；i附录。6.1.4.3 编制说明简要说明编制本方案的原委和应达到的目的，以及与本方案相衔接的若干事项。6.1.4.4 编制依据按6.1.3条款的内容编写。6.1.4.5 工程概况a. 工程情况简介；b. 现场情况；c. 工程量说明。6.1.4.6 施工准备a. 施工现场准备；b. 施工技术准备；c. 质量目标；d. 质量记录。6.1.4.7 施工程序和方法a. 施工程序；b. 施工方法。6.1.4.8 施工技术组织措施计划a. 质量要求和质量检验计划；b. 保证质量的措施；c. 安全消防技术措施；d. 降低成本技术措施；e. 特殊技术组织措施。6.1.4.9 资源需求计划a. 施工机具使用计划；b. 施工措施用料计划；c. 劳动力计划。6.1.4.10 施工进度计划以工序为对象，编制施工进度网络计划，并明确主要控制点。6.1.4.11 附录a. 附表；b. 附图；c. 计算书。6.1.4.12 工号技术负责人负责方案的编制，方案编制人员对方案负直接责任。6.1.4.13方案中对于公式的应用、引经据典必须来自于编制依据。对于编制依据以外的引用，必须标明来源，方案送审时一并提供给审核人。计算必须有必要的中间过程，不允许直接列出结果。6.1.4.14 方案编制完成后，编制人应进行责任签字。6.2 施工技术方案的审批及管理6.2.1 方案审核6.2.1.1项目I、II类方案由承担施工的专业公司技术经理审核，由项目部安全工程师复审安全技术措施；类方案由项目部技术经理审核，公司技术质量部、安全环保部复审。审核者对方案计算的准确性、内容的完整性、措施的可靠性和现场可操作性负责。复审人对方案是否符合标准、规范、技术的可行性负责。6.2.1.2 施工技术方案的编制单位在报批时应留下联系电话和联系人。施工技术方案需要修改时，编制人应到场接受审核人的指导，充分了解需修改的原因及要求，及时修改并再次报批。6.2.2 方案的批准6.2.2.1 、类方案由项目部技术经理批准。6.2.2.2 类方案由公司总(副总)工程师批准。6.2.2.3 方案的批准人对方案的安全性和实施结果负责。6.2.2.4 对于外地工程，由于方案批准人员不在现场，不能及时履行职责时，项目部提出申请，推荐施工现场合适的人选，报请公司方案的审批人员授权，代行职能，履行方案审批手续。6.2.2.5 审批后的方案应报送工程监理单位审签，由项目部专业技术工程师负责办理审签手续。如果工程监理单位要求对方案进行修改，方案的修改必须经过原审批程序审批后才能生效。6.2.3 对各类产品质量体系所覆盖范畴内的施工技术方案，其编制和审批按质量手册的规定执行。6.2.4 方案审批人员应进行责任签字并签证日期。6.2.5 印发存档要求6.2.5.1 施工技术方案应按Q/CNPC·JH121.20203.002 文件控制程序进行管理。6.2.5.2 、类施工技术方案的原稿由编制单位存入公司档案处，方案的电子版存入公司技术质量部，方案的打印文本文件存入技术质量部资料室。6.2.5.3 施工技术方案对上级部门的印发数量参照表1执行。 表 1方案类别类方案类方案类方案公司技术质量部11公司工程部1公司安全环保部11公司档案室16.2.5.4施工技术方案对其他单位和部门的发放数量及发放范围由编制单位技术负责人决定。但至少包括以下人员：项目经理、施工经理、技术经理、安全负责人、方案主要执行人。6.3 施工技术方案的实施6.3.1 方案实施前应组织方案交底，由项目部责任工程师组织，所有相关人员参加。方案交底要着重明确以下内容：. 施工准备；. 施工程序；. 责任分工；. 施工方法；. 技术要求和质量标准；. 安全技术措施。方案交底后要进行责任签字。6.3.2 参建单位工号工程师应根据方案的要求编制施工技术交底。6.3.3 实施过程要严格依照方案进行，坚决杜绝违反工艺纪律的行为。6.3.4 方案的审批部门要监督检查方案的实施情况，有权制止违章施工，施工单位必须服从。 6.3.5 方案实施过程中发生的更改，应有书面的手续，并按方案的原审批程序进行审批。特殊情况下来不及履行手续时必须先请示，后办理追补手续。6.4 雨季施工方案6.4.1 雨季6.4.1.1 有下列情况之一的月份即为雨季：a. 降水日数多于15日的月份；b. 降水量大于150mm的月份；c. 日降水量大于25mm的日数多于一天的月份。6.4.1.2地区的雨季为每年的七月和八月。6.4.2 雨季施工方案应于雨季开始前20天编制完成，并按类方案管理。6.4.3 编制雨季施工方案，必须考虑到以下事项：a. 施工场地的防洪、排水措施；b. 地下工程的排水、防塌方措施；c. 水池等构筑物的防浮措施；d. 施工过程及材料保管的防淋、防淹措施；e. 高耸物体的防雷击措施；f. 保证现场道路通畅的措施；g. 机具、材料防锈蚀、防霉变的措施。h. 雨季施工常规技术措施参照附录C的提示。6.4.4 雨季施工方案应包括以下内容：a. 编制说明；b. 雨季施工工程项目；c. 雨季施工技术措施；d. 雨季施工安全措施；e. 材料用量表；f. 机具设备用量表。6.5 冬期施工方案6.5.1 期限6.5.1.1 砌筑工程的 “冬期”期限根据GB50203的规定，砌筑工程在当室外日平均气温连续5天稳定低于5时，砌体工程应采取冬期施工措施。6.5.1.2 混凝土工程的 “冬期”期限根据JGJ104的规定，混凝土工程在室外日平均气温连续5天稳定低于5的条件下进行作业，应采取冬期施工措施。6.5.1.3 一般工程的“冬期”期限一般工程在日平均气温低于0的条件下进行作业，即为冬期施工。6.5.2 冬期施工方案应于每年十月十五日前完成，并按类方案管理。6.5.3 编制冬期施工方案，必须考虑到以下事项：a. 为保证冬期施工质量，需要采取的防低温、防风雪措施；b. 对冬期在建工程或临时设施需要采取的封闭、保温、加热采暖措施；c. 蓄热、加热或采暖的热功计算；d. 工程的防冻措施；e. 冬期施工安全措施。f. 冬期施工常规技术措施参照附录D的提示。6.5.4 冬期施工方案应包括以下内容：a. 编制说明；b. 冬期施工项目；c. 冬期施工技术措施；d. 冬期施工安全措施；e. 采取措施所需主要工程量汇总表；f. 能源(包括蒸汽、热水、电量等)需用量。6.6 施工技术交底6.6.1 施工技术交底的作用和组成施工技术交底是参建单位按分项工程进行的管理和作业策划，是施工前按分项工程确定质量目标、质量标准，规定施工方法和技术组织措施的重要质量活动。 施工技术交底的组成如下：a. 施工技术交底书面文件；b. 分项工程质量记录。6.6.2 施工技术交底的编制6.6.2.1参建单位工号技术人员根据施工技术方案的要求编制施工技术交底。6.6.2.2 施工技术交底的编制依据a. 施工技术方案；b. 规范、标准；c. 作业指导书；d. 工程的质量目标。6.6.2.3 书面施工技术交底内容应包括：a. 施工程序； b. 施工方法；c. 技术要求；d. 质量标准、质量目标；e. 分项工程质量记录；f. 安全技术措施；g. 施工作业特点和危险点；h. 针对危险点的具体预防措施；i. 应注意的安全事项；j. 相应的安全作业指导书和标准；k. 应急准备。6.6.2.4 施工技术交底应以会议形式进行，除了讲解书面技术交底的全部内容外，尚应讲解总体意图、有关施工操作和其它安全注意事项。6.6.2.5 施工技术交底以分项工程或子分部工程为单位进行。6.6.3 交底的组织6.6.3.1 参建单位工长（工号负责人）负责交底的组织工作。交底应有下列人员参加：施工班组长；施工工人；质量检查人员；安全人员等。6.6.3.2 技术人员将施工技术交底的全部内容逐一向与会人员作详细讲解，组织他们讨论消化交底内容，消除疑点，要求他们不折不扣地执行施工技术交底的规定 。6.6.3.3 施工技术交底如发生变更，则应按重新进行交底执行。 6.6.3.4 交底工作完成后，接受交底人（班组长）应在交底尾页上签证。6.6.4 技术交底的发放技术交底应作为受控文件在技术人员处建帐下发，发放范围：施工作业组；质量检查人员；安全人员。技术交底应发到每个从事该项目施工的作业组。技术交底的建帐形式是在交底尾页上列发放范围，由领用人签字确认。6.6.5 技术交底的实施6.6.5.1 工长按技术交底的要求组织施工，监督检查工艺纪律的执行情况，随时纠正违章作业，处理屡教不改者。施工人员发生变动时，及时通知技术人员重新进行技术交底，并通报给质量检查员。6.6.5.2 工程技术人员监督检查工艺纪律的执行情况，制止违章作业。6.6.5.3 施工班组长带领工人按技术交底的要求进行施工，组织分项工程质量自检，制止违章作业。6.6.5.4 施工人员要严格执行工艺纪律，按技术交底的要求施工，认真质量自检和质量责任签证。6.6.5.5 质量检查员按技术交底的要求检查施工质量，认真核定分项工程质量自检记录，并及时签证；纠正工人违反工艺纪律的行为，必要时停止其施工。6.6.6 技术交底作为存查资料，在整理技术文件时归档。当建设单位有要求时，可以编入交工技术文件。6.7 施工技术总结6.7.1 施工作业完成后应进行施工技术总结。施工技术总结标准模式见附录E。6.7.2 施工技术总结送交公司项目执行部归档。7记录和表单a施工技术方案；b施工技术交底；c施工技术总结。8附录附录A：施工技术方案分类附录B：施工技术方案组成附录C：冬期施工常规技术措施附录D：雨季施工常规技术措施附录E：施工技术总结标准模式附录F：表单附录A(标准的附录)施工技术方案分类序号工程名称方 案 内 容 类 方 案 类 方 案1土石方工程1. 一次开挖量20000m3工程。2. 挖土深度低于地下水位2m，且一次开挖量5000m3工程（如重大降水方案）。3. 大面积湿性黄土类地基处理。4. 需要特殊加固或处理的土石方工程。1. 一次开挖量1000m3，但20000m3工程。2. 挖土深度低于地下水位，开挖量2000m3，但5000m3工程。2桩基及沉箱工程1. 灌注桩桩长12m工程。2. 沉箱任一边长或深度8m。3. 井直径或深度8m。1. 预制钢筋混凝土桩长12m。2. 边长、直径或深度<8 m的沉箱、沉井。3混凝土及钢筋混凝土工程1. 地上、地下构筑物体积5000m3，且高度6m工程。2. 单个构件一次浇筑量500m3工程。3. 框架高度30m工程。4. 抗渗混凝土一次浇注量300 m3工程。5. 烟囱高度100m工程。1. 构筑物体积<5000 m3,但高度3m工程。2. 框架高度18m,但<30m工程。3. 单个构件一次浇注量<500 m3结构复杂工程。4. 抗渗砼一次浇注量100 m3,但<300 m3工程。5. 烟囱高度<100m工程。4筑炉及衬砌工程1. 能力60t/h的工业锅炉。2. 38孔的焦炉。1. 能力60t/h的工业锅炉。2. 各种工业炉。5防腐保温保冷工程施工面积1000m2的防腐、保温保冷工程。6钢结构工程结构高度50m或30m跨度的工程。结构高度50或跨度30m的工程。7设备及构件吊装工程1. 吊装重量150t。2. 能力35t或跨度24 m桥式吊车。3. 能力50t级塔式吊车。4. 吊装钢结构或砼构件重量40t且体长30m。5. 抬吊重量60t或吊装高度30m。6. 竖立或拆除抱杆能力250t，且高度50m。7. 双抱杆抬吊：重量150t或设备高度50m。8. 多套工具递夺吊装：重量100t或吊装重量50t且吊装高度40m。9. 生产区域吊装：重量40t，且吊装高度30m。10. 水平运输重量100t或体长40m或直径3.5m。1. 吊装重量50t。2. 机动吊车主臂加副杆全工况吊装。3. 抱杆吊装。4. 多套工具递夺吊装。5. 抬吊。6. 利用建筑物吊装。7. 应考虑工件变形的吊装。8. 水平运输重量60t或体长30m。9. 坡路滚运30t的运输。10. 承载人的升降作业工具。8机器安装工程1. 压缩机压力10MPa。2. 泵转速10000转/分。3. 同步电机功率2500KW。4. 汽轮发电机组容量6000KW。压缩机压力<10MPa。10000转/分<泵转速700转/分。2500KW <同步电机功率1000KW。汽轮发电机组容量<6000KW。9设备安装组装1. 类压力容器现场组装。2. 容积20000m3的拱顶罐、浮顶罐、气柜。3. 气压强度试验。1. 、类压力容器现场组焊。2. 20000 m3<容积2000m3的拱顶罐、浮顶罐、气柜。10管道安装工程1. 工作压力10MPa的管道。2. 气压强度试验压力4Mpa的管道。1. 10MPa<工作压力1.6 Mpa的管道。2. 气压强度试验的管道。11焊接工程1. A、B级锅炉的现场组焊。2. 类压力容器的现场组焊。3. 容积20000m3气柜与贮罐。4. 厚度20 mm 的铝材。5. 钛材。6. 特种新材料。C、D级锅炉现场组焊。、类压力容器现场焊接。容积2000m3气柜与贮罐。铝罐。厚度10mm，但<20 mm 的铝材。空分装置。12电气安装调试工程1. 容量1.5×104KVA变压器。2. 电压35KV变压所变电。3. 功率6000KW发电机组。4. 功率2500KW同步电机。5. 可编程序控制系统。6. 100 KW以上逆变系统。7. 10000A以上铜铝母线。1. 1.5×104<容量1.0×104KVA的变压器。2. 35<电压10KV的变电所送电机。3. 功率<6000KW发动机。4. 2500<功率1000KW的同步电机。5. 电除尘系统。6. 100KW以下逆变系统。7. 电子式功率因数自动调节系统。13仪表安装调试工程1. 大型主控室及调节控制系统。2. 微机控制集散系统。3. 2500KW以上压缩机联锁系统。1. 中型控制室及设备的控制系统。2. 2500功率1000KW压缩机联锁控制系统。14脚手架搭设工程1.落地门式钢管脚手架搭设高度45m，施工荷载标准值为3.0-5.0KN/m2；2.落地门式钢管脚手架搭设高度60m，施工荷载标准值3.0KN/m2；3.扣件式钢管脚手架搭设高度50m；4. 其他需要稳定性计算的脚手架工程。1.落地门式钢管脚手架搭设高度45m且15m，施工荷载标准值为3.0-5.0KN/m2；2.落地门式钢管脚手架搭设高度60m，且15m施工荷载标准值3.0KN/m2；3.扣件式钢管脚手架搭设高度50m且15m；15其它工程1. 采用新材料、新技术、新工艺、新结构的施工。2. 公司近十年未曾施工过的 技术生疏、难度较大的工程。3. 总工程师认为应列入的工程。附录B(标准的附录)施工技术方案组成(一般规定)B1 封面B2 方案审批页B3 目次B4 编制说明B5 编制依据B6 工程概况B7 施工准备B8 施工方法B9 施工技术组织措施计划B10 资源需求计划B11 施工进度计划（网络计划）B12 附录附录C(标准的附录)冬期施工常规技术措施(一般规定)C.1土方工程的冬期施工措施C.1.1挖方工程a. 采用耕松耙平、堆积积雪、保温覆盖或搭设暖棚等方法，防止土壤冻结；b. 采用炸药爆破、重锤冲击、机械松土或人工破碎等方法将冻土击碎；c. 采用循环针、电热或烘烤等方法将冻土融化。C.1.2填方工程a. 采用耕松耙平、堆积积雪、保温覆盖或搭设暖棚等方法，防止土壤冻结；b. 采用炸药爆破、重锤冲击、机械松土或人工破碎等方法将冻土击碎；c. 地基或回填土的基底用草帘子覆盖；d. 在保证基底土壤不受冻结的条件下，尽量减少回填量，待天暖时再继续回填；e. 在冻胀土上的地梁、承台等，因下雨有可能被冻土隆起的地方要垫以炉渣等松散材料，或采取下部挖空、周边设挡土板。C.2砌筑工程的冬期施工措施C.2.1砌筑工程应优先采用掺盐砂浆法，砌筑承重墙的水泥砂浆在日最低气温低于15时要提高一级标号。C.2.2当工程在保温、绝缘、装饰等方面有特殊要求时，可采用冻结法。砌筑承重墙的砂浆，在日最低气温高于25时要提高一级标号；当日最低气温低于25时，则应提高二级标号。C.2.3采用冻结法施工应考虑制定施工过程中和解冻期内必要的加固措施。C.2.4当不能采用掺盐砂浆法和冻结法施工时，可采用：暖棚法、快硬砂浆法、电热法或蒸汽加热法等。C.3混凝土工程冬期施工C.3.1大体积混凝土工程(表面系数M)应首先考虑采用蓄热法施工。C.3.2一般情况下的混凝土可采用负温混凝土法施工。C.3.3采用蓄热法和负温混凝土施工有困难时，可采用其它施工方法，如暖棚法、电热法、蒸汽加热法等，掺氯盐法尽量少用。C.3.4混凝土冬期施工方法的选择应进行必要的热功计算。C.4抹灰与饰面工程的冬期施工措施C.4.1一般的抹灰与饰面工程应采取房屋封闭、室内采暖达到5以上条件下进行施工。C.4.2当室外气温不低于10时，也可采用冷作法(即在砂浆中掺入化学附加剂的方法)施工。C.5安装工程冬期施工措施C.5.1管道接口或焊接时搭设防风雪作业棚，必要时棚内采取加热措施。C.5.2在气温低于允许温度情况下进行焊接作业时，采取搭保温棚方法施工，必要时采取预热措施。C.5.3当大量的安装、焊接及试压工作在室内时，可采用厂房封闭、室内采暖达到规定温度的方法施工。C.5.4筑炉、衬里工程采用暖棚法施工，采用水泥浇注料作设备衬里的冬期施工可参照推荐标准CECS27。C.5.5室外铺放电缆前应将电缆放在采暖房间预热。C.5.6泵、换热器等设备基础下的地基土壤有可能冻胀时，要将各管口法兰螺栓编号后拆下，放在仓库内妥善保管。C.6冬期施工的保护措施C.6.1设备、管道、阀门、地脚螺栓孔内的积水要排尽，并采取保护措施。C.6.2在负温条件下，用水进行试压时，要有防冻措施。C.6.3必须在正温条件下保存的器具(如调节阀)应拆下放在暖库内保存。C.6.4需要正温养护的工程(如衬里、抹灰、筑炉等)，在未达到允许受冻之前要继续养护到规定期限。方案编号： 表20403.004-02-2012施 工 技 术 方 案(方案名称) 类 编制单位审批签字审批日期编 制年 月 日审 核年 月 日复审技术质量部年 月 日年 月 日安全环保部年 月 日批 准年 月 日
