中小河流治理防洪工程防洪堤施工组织设计四川.doc

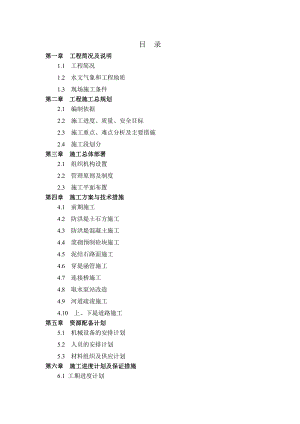

目 录第一章 工程简况及说明1.1 工程简况1.2 水文气象和工程地质1.3 现场施工条件第二章 工程施工总规划2.1 编制依据2.2 施工进度、质量、安全目标2.3 施工重点、难点分析及主要措施2.4 施工段划分第三章 施工总体部署2.1 组织机构设置2.2 管理原则及制度2.3 施工平面布置第四章 施工方案与技术措施4.1 前期施工4.2 防洪堤土石方施工4.3 防洪堤混凝土施工4.4 浆砌预制砼块施工4.5 泥结石路面施工4.6 穿堤涵管施工4.7 连接桥施工4.8 取水泵站改造4.9 河道疏浚施工4.10 上、下堤道路施工第五章 资源配备计划5.1 机械设备的安排计划5.2 人员的安排计划5.3 材料组织及供应计划第六章 施工进度计划及保证措施6.1 工期进度计划6.2 工期保证措施第七章 工程质量保证措施7.1 工程质量保证体系7.2 工程质量保证措施7.3 档案资料管理第八章 安全管理体系与措施8.1 安全管理体系8.2 施工安全措施第九章 文明施工及环保施工措施9.1 文明施工保证措施9.2 环境保护措施第十章 冬季施工措施第十一章 其他说明事项11.1 民工工资支付保证措施11.2 地下设施及管线等保护措施附 表附表一 拟投入本标段的主要施工设备表附表二 拟配备本标段的试验和检测仪器设备表附表三 劳动力计划表附表四 计划开、竣工日期和施工进度横道图附表五 施工总平面图附表六 临时用地表第一章 工程简况及说明1.1 工程简况·1.1.1 工程简况思蒙河为岷江右岸一级支流，发源于丹棱县中观山的银锭寺和东坡区与浦江县交界的长丘山，丹棱河与广济河汇合后始称思蒙河。祝贺流经丹棱县石桥乡、顺龙乡和县城（丹棱镇）、东坡区三苏乡、修文、思蒙镇后流入青神县观金乡、西龙、青城、南城镇，在青神县瑞峰镇汇入岷江。思蒙河流域面积765.86km2，河道平均比降1.7，全场82.66km；其中东坡区境内面积478.50km2，河长38.5km。所在流域上游为“V”型，中下游为扇形。本次实施项目从修文大桥0+000起向至范盆堰下游420m止，其中新建堤防3.5km并对K0+000K5+330段河道进行疏浚。主要建筑物为砂卵石斜坡式堤坝，分部建筑包括砼砌卵石面板，防浪墙，堤内破和内坡排水等。1.1.2 工程等级根据防洪标准GB50201-94、堤防工程设计规范GB50286-98以及城市防洪工程设计规范（CJJ50-92）等，本工程项目防洪标准采用重现期10年一遇洪水，相应的堤防工程级别定为V等，主要建筑物级别为5级，次要建筑物级别为5级，临时建筑物级别为5级。1.2 水文气象和工程地质1.2.1 水文气象工程所属区域属亚热带湿润季风气候区，四季分明，冬暖春早，夏热秋凉，冬干春旱，夏秋多雨，无霜期长，雨量较丰。工程所在地眉山市多年平均气温17.1，极端最高气温36.3、36.7，极端最低气温-4.7、-3.6，多年平均相对湿度84%、83%,多年平均降水量981.0mm、997.0mm，降雨在年内分配很不均匀，雨量集中于510月。洪水主要有暴雨形成，洪水发生于暴雨同步，工程河段的洪水来自岷江。洪水具有明显的季节变化规律，主汛期为69月，枯水期为114月，5月、10月为汛前汛后过渡期。1.2.2 水文地质工程区内水文地质条件较为简单，地下水按函数曾性质及埋藏条件，分为第四系松散地层中的空隙潜水和基岩裂隙水两大类型。（1）松散底层空隙潜水主要赋存于阶地及河漫滩等松散堆积层孔隙中，其中以I级阶地和河漫滩砂卵石层含水较丰富。地下水位一般埋置35m。孔隙潜水主要受大气降水、地表水补给，水量随季节性变幅较大，排泄于河流中。（2）基岩裂隙水埋藏语基岩裂隙中，其含水透水性受岩性、裂隙发育成都及风化程度等影响。粉砂质泥岩含水微弱，透水性差，可视为相对隔水层，裂隙发育的砂岩为相对含水透水层。基岩裂隙水受大气降水及上覆堆积层孔隙水补给，以下降或间歇性下降泉的形式排泄于沟谷及河流中，地下水动态随季节变化。1.3 现场施工条件1.3.1 天然建筑材料本工程所需砂砾石料就地取材，运输方便。工程所需水泥、木材、钢筋、油料可从眉山市购买。1.3.2 施工交通运输本堤防工程位于市郊，离市区较近，成昆铁路、成乐高速、国道106、103线从眉山通过，市区交通十分方便。1.3.3 施工和生活用水施工用水可就近抽取岷江水。生活用水可从附近居民点水网接管道，或者从河中抽取经净化处理后饮用。1.3.4 施工用电施工用电可利用城镇供电系统，就近在地方电网10kV输电线路上搭接。第二章 工程施工总规划2.1 编制依据1、本合同工程招标文件所规定的招标范围工程数量、质量标准、工期要求，设计图纸等。2、部颁及国家现行设计、施工及验收规范及招标文件提出的有关技术标准。3、我公司多年来从事的类似水利工程施工经验及施工水平。2.2 施工进度、质量、安全目标1、施工进度目标抓住工程施工的重点、难点，加强与其它投标段的配合协作，统筹兼顾组织好项目施工；以确保截流工期为目标，优化施工方案，制定切实有效的工期保障措施，合理安排好施工程序；新购一批先进的施工设备，强化成龙配套的机械化作业，提高施工进度保证率，确保100日历天完成本项目全部施工内容。2、工程质量目标认真贯彻执行GB/T19001质量体系文件和质量计划，严格按照设计要求和国家有关规范施工，无施工缺陷；符合国家现行施工验收规范合格标准（3）施工安全目标认真贯彻“安全第一，预防为主”的方针，严格执行安全施工生产的规程、规范和安全规章制度，落实各级安全生产责任制及第一责任人制度，坚持“安全为了生产，生产必须安全”的原则，加强边坡和洞室围岩安全监测及支护，注重施工人员的劳动保护，确保人员、设备及工程安全，杜绝重大、特大安全事故，杜绝人身死亡事故和重大机械设备事故，减少一般性事故发生，各项安全监控指标达到国家标准，创建安全施工样板工地。（4）环保及文明施工目标以“均衡生产、文明施工、科学管理”为指导思想，在合同实施的同时，同步实施相应的环保措施。施工过程中加强地下工程施工的通风、除尘，注重水土保持工作，使施工现场各项环保指标达到国标和地方标准、满足合同要求。施工作业人员一律挂牌上岗，工地做到整洁、清爽、有序，施工标识齐全、美观，施工工艺科学合理，推进程序化、标准化作业，创建安全文明样板工程。2.3 施工重点、难点分析及主要措施2.3.1 施工重点、难点1、本工程防洪堤全长3.5Km，工程量大、项目多、工期短。100日历天内完成的主要工程量为：土石方开挖25.47万m3，土石方填筑11.82万m3，混凝土浇筑1.5971万m3。因此土石方开挖、填筑以及混凝土浇筑是本工程施工重点。2、项目包括1座跨度为14.96m、桥面宽3.5m的连接桥。连接桥施工工期短，与堤防工程施工存在干扰，混凝土成型质量要求高，要求现场管理和调度工作科学有序。因此连接桥施工是本工程实现施工进度、质量、安全目标的关键。2.3.1 解决措施1、汇集本公司有丰富土石方开挖、填筑以及堤防工程施工经验的管理人员和技术人员，组建精干高效的项目管理机构，按项目法组织本工程施工。组织充足的机械设备、施工人员，科学管理、合理安排，保证高效的完成施工任务。2、组建专业桥梁施工队伍单独承担连接桥施工，项目部安排技术、质量、安全人员知道连接桥施工。2.4 施工段划分根据本工程施工战线长、施工专业不同的特点，为加快施工进度，有效控制施工质量，拟将该工程项目划分为3个施工段：第一施工段：上堤道路、K0+000mK1+471m段防洪堤、K1+471m上游河道疏浚等所有工程项目；第二施工段：K1+471mK3+350m段防洪堤、K1+471m下游河道疏浚等所有工程项目；第三施工段：连接桥。第三章 施工总体部署2.1 组织机构设置为优质高效地完成本工程，我公司将抽调具有丰富施工经验的管理人员，组成眉山市东坡区2009年中小河流治理思蒙河修文镇段防洪工程施工项目部。该工程将按项目法施工，实行项目经理负责制，以项目合同和成本控制为主要内容，以科学系统管理和先进技术为手段，行使计划、组织、指挥、协调、控制、监督六项基本职能，全面履行与业主签订的施工合同。项目经理部严格按照标准体系来运作，形成以全面质量管理为中心环节，以专业管理和计算机辅助管理相结合的科学管理体制，本着科学管理、优质高速、开拓敬业的原则，以塑造精品为目标，发挥企业集团优势，对工程施工进行综合的管理、组织、协调、控制，确保本工程实现一流的工程质量，一流的施工速度，一流的施工管理，一流的文明施工。出色的实现我单位的质量方针和本工程的质量目标，实现对业主的承诺。附现场管理机构图。项目部组织机构见下图：项目组织机构图1、人员组成项目的管理人员包括工程师和高级技师将由我单位人员组成。大部分技工、熟练工在单位范围内选用，普工计划在当地雇佣。2、组织管理措施为加强施工管理，项目经理将采取措施，以启发调动全体职员工作、生产的自觉性与积极性，保持良好的秩序，确保优质高速完成全同规定的施工任务，要点如下：（1）制定严格的管理制度，实行命令式生产指挥模式，令行禁止，纪律严明。（2）制定明确的岗位经济责任制，使每位员工的工作成果与工资收入密切挂钩，奖勤罚懒，赏罚分明。3、管理原则（1）根据施工管理的需要，坚定不移地健全机构和人员配置，对施工管理工作进行细化，加强管理的广度和深度。（2）管理工作以职责细分为前提，在细分之后，各级人员据此各自展开工作并进行相互之间协作；领导也可据此对各级管理人员的职务行为进行判别考核，并协调平级之间、上下级之间的工作纠纷。（3）以制度、合同为准绳，规范内部之间的关系，使相互调控的尺度明确而严厉，杜绝拖拉、扯皮现象。（4）整个工程的管理工作以工程进度、质量、安全为核心，一切问题的考虑都围绕将工程最快最好建成进行。（5）向业主提供严格按照合同承诺的管理和服务。（6）严格按照施工合同，加强同业主的联系，按时向业主提交各种报告、图纸、样品和其他资料，并及时将业主指示贯彻到施工环节中去。（7）在健全人员配置的基础上，加强对劳务的控制的细度和力度，将其完全纳入我方的预设轨道，从而协调有序地按时完成优质交工目标。（8）加强对管理者本身的管理，把对项目部各方面各级管理人员的管理当作一项单独而重要的管理工作来抓，确保管理机构本身的效率与活力。（9）配置和充分应用先进的通讯、微机及软件等管理辅助工具，提高工作效率。2.2 管理原则及制度2.2.1 管理原则1、根据施工管理的需要，坚定不移地健全机构和人员配置，对施工管理工作进行细化，加强管理的广度和深度。2、管理工作以职责细分为前提，在细分之后，各级人员据此各自展开工作并进行相互之间协作；领导也可据此对各级管理人员的职务行为进行判别考核，并协调平级之间、上下级之间的工作纠纷。3、以制度、合同为准绳，规范内部之间的关系，使相互调控的尺度明确而严厉，杜绝拖拉、扯皮现象。4、整个工程的管理工作以工程进度、质量、安全为核心，一切问题的考虑都围绕将工程最快最好建成进行。5、向业主提供严格按照合同承诺的管理和服务。6、严格按照施工合同，加强同业主的联系，按时向业主提交各种报告、图纸、样品和其他资料，并及时将业主指示贯彻到施工环节中去。7、在健全人员配置的基础上，加强对劳务的控制的细度和力度，将其完全纳入我方的预设轨道，从而协调有序地按时完成优质交工目标。8、加强对管理者本身的管理，把对项目部各方面各级管理人员的管理当作一项单独而重要的管理工作来抓，确保管理机构本身的效率与活力。9、配置和充分应用先进的通讯、微机及软件等管理辅助工具，提高工作效率。2.2.2 施工管理制度1、施工协调制度项目经理部为现场的指挥中心机构，统一部署全面施工，负责与各有关协作单位进行业务联系，疏通协调施工中的各种关系，对内统一指挥，确保以最短的时间，最快的速度解决施工中出现的各种问题。项目经理部全面统筹和协调整个施工现场管理工作，并对各施工部、队室的相互协调、环境保护、卫生、施工用水、用电等负起全部责任，按合同要求保证施工进场达到的全部条件。密切与业主、监理工程师及各协作单位沟通，虚心听取意见，积极改进工作，积极配合及支持各有关协作单位的工作。2、施工过程的信息管理制度施工过程中的内、外信息，是施工控制、管理和协调的依据。我们将以现代化的手段，加强对施工信息的管理，做好信息的采集、归类整理以及加工存储和传递工作，确保工程施工按合同进行。信息管理包括：（1）业主、监理、设计单位的信息。（2）当地气象、天气预报、防洪渡汛、环境保护等的文件信息。（3）项目部各级人员的统计资料及材料、设备等的规格、台数、性能指标、出厂日期、完好程度等的各种统计资料。（4）工程施工进度、施工形象等方面的统计信息，包括各分部位工程形象进度、完成工程量、材料消耗统计资料等。（5）各工程部位的施工质量信息，包括开挖规格质量、砼质量、材料使用程序执行情况等。（6）文明施工及环保信息，包括措施实施情况、现场实际检查记录、有关检测报告等。（7）合同信息，合同执行情况、存在的问题等。（8）财务信息，资金支付情况、余额等。3、运用项目管理软件，加强计划管理制度工程计划管理包括三方面内容：（1）组织连续均衡的施工。（2）全面完成各阶段的各项任务和指标。（3）以最低的消耗取得最大的效益。因此，强化计划严肃性、实施动态管理，是非常有必要的。主要措施如下：根据工程及施工特点，利用项目管理软件，做出总进度计划和多种相关作业的关系计划，明确总工期内和各时段内的关键线路，优化施工组织方案。施工过程中，分层落实计划，实施动态管理。项目部每月定期召开施工生产会，根据总进度计划，做出每月的工程计划。项目部及时掌握施工情况，并做出对比分析和调整计划，对落实计划不当的工程部位，随时发出警告，并提出解决方案与措施。每周定期举行生产例会，分析上周现场施工、计划等各种统计信息，研究问题，下达下周的施工任务。各施工单位，每天例行碰头会，具体落实任务及作业计划。及时地调整进度计划，实行动态控制管理，对实际施工中出现的计划偏差，将积极进行分析，找出原因，并及时进行调整，做出预测，保证施工计划在实际施工中的有效性。计划管理要确保重点，照顾一般，全面完成。充分发挥项目管理的资源管理优势，合理调配资源。2.2.3 质量管理制度在本工程施工中，我们将按ISO9002质量体系的要求，全面实施标准化质量管理。工程质量管理是施工企业经营管理的中心环节，是对原材料、半成品、成品的施工全过程各个环节进行的质量管理，全体员工和各职能部门都以各自良好的工作质量来保证工程质量。1、建立健全质量管理机构，配备具有一定专业理论知识和施工实践经验的，责任心强的专职质检员，严格把好工程质量关。2、各部门负责人要对承担的工程质量负责任。明确各级管理和操作人员的岗位职责，让人人对质量负责。3、各部门严格依据设计文件、技术标准、施工规范和规程精心组织施工。4、各部、队室根据所承担工程的规模、特点、配备相应的质检人员，在施工现场，施工人员与质检人员职责要分开，按照各自的范围开展技术和质量管理工作。5、工程材料和辅助材料（包括构件、半成品）都是构成建筑工程的实体，保证工程材料质量是提高和保证工程质量的前提，必须健全对原材料、半成品等进场前检查验收和取样送检制度，杜绝不合格材料进入施工现场。6、施工操作人员是工程质量的直接责任者，对专业性强的工序，必须掌握相应的操作技能，并持证上岗。7、施工操作中，坚持自检、互检、交接检制度，牢固村立“上道工序为下道工序服务”的思想，坚持做到上道工序不合格下道工序不施工。8、操作过程中，坚持工前有技术交底，工中有检查，工后有验收的操作管理方法，做到施工操作程序化、标准化、规范化。9、严格执行“三检制”，配置专职质检人员，严格执行“班组自检、现场施工技术负责人复检及专职质检人员终检”的“三检制”，并进行质量评定，对不合格的工序坚决予以返工。10、认真做好施工资料整理工作，施工记录、测量记录、质量检查表格、隐蔽工程签证、试验记录、分部分项工程验收等资料是施工过程的主要资料，要及时整理。11、实行质量月报和质量事故报告制度。一旦出现质量事故，坚持三不放过原则，即事故原因和责任未查清不放过；事故责任者及职工未受到教育不放过；补救及防范措施未落实不放过。认真分析事故原因，研究处理办法和防范措施。12、广泛开展多种形式的质量管理活动。开展多种形式的质量管理活动，建立不同形式的质量管理小组，开展创优竞赛和评比活动，交流经验，表彰先进，促进工程施工质量不断提高。13、及时进行工程质量检查评比。工程质量检查由项目总工程师和质安部牵头，各部、队室有关技术、质检人员参加。制定工程质量奖惩制度，并严格执行。14、加强竣工资料收集整理。竣工资料的基本内容包括：总体施工组织设计；开工报告；技术交底；原材料、成品、半成品及构配件检验合格证；施工实验记录；测量记录；隐蔽工程检查记录；工程质量检验评定资料；设计变更记录；施工大事记；竣工图；竣工验收单；工程照片；施工总结等。按档案管理的要求进行文件收集、整理，统一文件的封面、目录、封盒、装订规格。在整理竣工资料时尊重原始资料，对施工过程中形成的原始资料不改动，保持原始资料的真实性、完整性。2.2.4 技术管理制度工程技术包括施工图纸会审、施工组织设计编制、技术交底、技术检查、拟定各项技术措施和实施各种技术规程、进行技术培训等。加强技术管理，采取有力措施，落实各级技术人员的职责，充分发挥技术人员的积极性和创造性，在施工中，确保设计意图按照有关规范、技术标准在施工中得以实现，推广应用新技术和新工艺，确保工程的质量和进度。项目部的工程部负责本工程的日常技术管理工作。1、制定技术责任制。对各级技术人员规定明确的职责范围，使其有职、有责、有权，以便更好地开展工程技术工作。本工程项目经理部，拟实行“三级技术责任制”，即项目总工程师，部门、队技术负责人，现场技术负责人等三级责任制。2、加强施工现场的技术管理。施工现场的技术管理，是整个技术管理的关键，是工程建设的关键。项目部将建立一整套完善的现场技术管理的制度，包括施工组织设计制度、施工图纸的熟悉与会审制度、技术交底制度、施工技术例会制度、材料检验制度、工程质量检查和验收制度、技术复核及审批制度、工程技术人员的定期考核制度等。2.3 施工平面布置2.3.1 布置原则1、严格遵守国家和当地政府在有关土地、水源等资源使用方面的法律法规，服从建设单位和监理工程师的指导，合理使用场地。2、各种临时设施以满足施工需要并有利于安全使用为原则进行布设，充分考虑当地复杂的气候及地理特征一次修建到位，避免二次搭建。3、根据施工进度安排，对重点优先开工项目的临时工程先行解决，以保证能及早开工，各种临时工程采取永临结合、降低造价的原则进行设置，并尽可能设置在永久征地范围内。4、分利用当地现有条件，避免多建。2.3.2 施工交通1、场外交通本堤防工程位于市郊，离市区较近，成昆铁路、成乐高速、国道106、103线从眉山通过，市区交通十分方便。2、场内交通临时施工便道1：从修文桥桥头处沿拟建的防洪提左侧修建一条临时施工便道，作为场内交通主道，临时便道可根据防洪堤的工程进度适当改移。临时施工便道2：施工围堰可作为一条临时施工便道，该条临时便道在河道疏浚拆除围堰是一并拆除。2.3.3 水、电及通讯系统1、施工供水：生产用水采用水泵从项目区内施工点邻近的河道、堰塘、水库抽水直供，生活用水在附近居民用水点接引使用。2、施工用电：施工用电利用当地电网，工地施工用电就近接400V动力线至工区，在施工区内设置配电房，向各个施工点统一供电，自备3台25KW柴油发电机作为工程临时设施建设阶段施工电源及备用电源。3、通讯系统：工程施工期间，对外通讯采用程控电话与对外保持联系，对内在工区内配置对讲机及用手机联系以满足施工过程中通讯的需要。2.3.4 施工排水1、在生活区、施工区设置明沟排水系统，将生产、生活废水排至污水池，根据地形情况自然排放至河内。2、此外，在弃土区设置截水沟和排水沟，避免雨水冲刷土坡，造成水土流失。2.3.5 混凝土拌合系统1#拌合站：设在防洪堤右侧约K0+080m处，占地面积200m2，配置自落式拌和机2台，混凝土运输车2台，装载机1台，与砂、卵石骨料堆场和水泥仓库组成拌和站。主要负责K0+000mK1+000m段防洪堤混凝土拌制。2#拌合站：设在防洪堤右侧约K1+350m处，占地面积220m2，配置自落式拌和机2台，混凝土运输车2台，装载机1台，与砂、卵石骨料堆场和水泥仓库组成拌和站。主要负责K1+000mK2+000m段防洪堤混凝土及连接桥混凝土拌制。3#拌合站：设在防洪堤左侧约K2+850m处，占地面积240m2，配置自落式拌和机2台，混凝土运输车3台，装载机1台，与砂、卵石骨料堆场和水泥仓库组成拌和站。主要负责K2+200mK3+350m段防洪堤混凝土拌制。2.3.6 模板、钢筋加工场1#加工场：位于防洪堤右侧约K1+350m处2#拌合站附近，占地面积150m2，配置钢筋加工设备1套，模板加工设备1套。2#加工场：位于防洪堤左侧约K2+850m处3#拌合站附近，占地面积150m2，配置钢筋加工设备1套，模板加工设备1套。2.3.7 取料场与碴场1#取料场位于位于防洪堤右侧约K1+350m处，取料方量约为2万余方；2#取料场位于防洪堤右侧约K2+800m处，取料方量约为1.1万余方。1#碴场位于位于防洪堤左侧约K0+150m处，能容纳约5万余方弃碴；2#碴场位于位于防洪堤左侧约K1+350m处，能容纳约5万余方弃碴；3#碴场位于位于防洪堤左侧约K2+800m处，能容纳约5万余方弃碴。2.3.8 办公及生活用房在进行生产临时设施规划时，尽量将它与生活临时设施分开设置，以免生活、生产相互干扰。本工程拟集中布置办公生活区，规划宿舍、食堂、洗浴间、办公室、库房等简易板房，其中大部分职工考虑在当地招募，以减少临设的占用量。具体布置详见施工总平面图。第四章 施工方案与技术措施4.1 前期施工4.1.1 工程测量施工测量是根据建筑物的设计要求，通过现场的定位、放样、安装和检查，将设计图纸上的设计位置，标定在施工需要的作业面上，以指导施工。测量工作的质量直接影响到建筑物的尺寸和位置，对能否按设计施工，起到极为重要的作用。为确保建筑物的定位准确，在放线之前必须对四周的道路、场地控制点及控制线的坐标、标高位置、地面及地下设施关系，核实无误后方可放线定位。在施工过程中，作业人员须严格按照工程测量规范的要求进行施工测量。1、测量仪器及人员现场配置2个测量组，每个测量组个配置3人、南方测绘全站仪1台、三脚架2个、水准仪2台、吊线锤3个、50m卷尺1把、5m卷尺4把及放线相关的标记等。2、建筑物平面网的测设（1）由于该工程平面造型复杂，占地狭长，为便于施工放线，本工程总体定位以规划局划定的红线地形图为依据，用给定的定位座标轴交点采用直角坐标法测设出矩形轴线控制网（如图所示），并用外控法加以控制测量。（2）为了防止边坡滑动和施工对控制点的影响，将重要的控制点引到施工区外便于保护的地方用预制桩作定位点。以便随时用以测量。3、测设过程中的主要技术要求（1）在测设过程中，其测回归零差不大于12，同一方向一测较差不大于12。（2）为避免施工过程中对施工控制网的影响，须把网线标志桩引测至施工影响区域外有利于保存和使用的地方，并设永久性桩点作为施工放线的后控点，标志桩应用木桩打牢周边用砼包裹，以防其位移。（3）施工放线时以控制网为依据，置仪器于标志桩点，后视控制点，盘左（盘右）取中，将此轴线传至施工层，根据设计图轴线间相互位置放出所需轴线。（4）为确保轴线控制网的测量精度，放样后的主控轴线点位，必须进行检测。测角用南方测绘全站仪，检查直线度；测定交角的测角中误差不应超过1，测距结果较差不超过1mm。4、标高控制（1）为保证标高引测的准确性，在建筑物周围采用附合测法测设20个半永久性标高控制点，使其在施工过程中避免采用转点法引用标高，而产生较大误差。引测误差小于±20mm（L为测线长度）。（2）高程传递采用南方测绘全站仪将控制点标高传至施工面，然后借用5m塔尺和S3水准仪将此标高加密，保证施工层标高测量偏差小于3mm。（3）结构施工拆模后，在建筑物边角上测设1m高控制线，并用油漆作醒目标志。5、保证测量精度的措施（1）严格按企业质保手册中仪器、设备的控制程序，作好全站仪、经纬仪、水平仪及钢尺的检校、试验，确保仪器使用中处于正常工作状态。（2）成立专门的测量组，仪器定人操作，定人保管。（3）在测量施工过程中，应对仪器实行可靠的监护，避免不相关的人员私自动仪器而影响测量精度。（4）坚持换手复核制度和公司检查制度，保证工程放线质量。（5）进场后首先对监理工程师所提供的平面及高程控制点进行复测校核，同时结合工程施工现场的实际情况，以及本工程的特点，编制相应的施工测量放线方案，选择适当的控制点进行施工放线测量。测量方案必须在报经监理工程师审核后实施。（6）施工放线时，引测不少于3个精度满足规范要求、达到相应控制等级的平面及高程控制点到施工现场。其中2个控制点作为施工常用的平面及高程控制点，其余的控制点作为备用及校核用控制点。引测控制点时，必须严格按照规范的要求执行。在施工的过程中，对所有的控制点均定期进行校核。（7）在施工现场，根据总平面设计选择合适的位置，设立施工控制点，分别施放出施工基准点。所有控制点施放完成后，均须进行认真的复测，以使其精度满足施工控制及规范的要求。同时，随着工程的进展，应保证各控制点始终通视。6、报送测量成果（1）严格按照施工设计图进行测量、放线。（2）测量时，与业主现场工程师和监理共同参与测量。（3）测量结束时，及时整理测量成果资料，并报送监理审核其准确性和真实性。4.1.2 施工临时围堰及排水1、临时围堰施工本工程临时围堰根据设计图纸布置，围堰顶高程、顶面宽度、边坡坡度均按设计给定的施工。在围堰填筑前，先通过测量定线，放出围堰填筑范围线，用钉木桩的方式标明围堰大致范围，再根据齿槽开挖线开挖齿槽，其开挖可利用料用于填筑围堰，围堰迎水面可用砌筑一层沙袋，防止河水对围堰的冲刷，同时抵御一部分渗水。2、施工排水左岸堤防基础下部地下水较为丰富，施工开挖沟槽时，将有大量渗水。为便于施工且保证回填线以下护坡及齿槽混凝土质量，在开挖齿槽时，沿外侧边坡坡脚设置排水沟，每50m设置集水池一个，用潜水泵抽水排至河中；水沟断面尺寸、水泵数量以及功率根据现场实际情况以及渗水量大小确定，以能及时排水基础渗水、施工作业方便为准。4.2 防洪堤土石方施工4.2.1 土石方开挖1、一般土方开挖（1）本项目一般土方开挖包括堤防基础场地清理以及表层土壤开挖，工程总量为15.02万m3，采用挖掘机开挖、拢堆、装料，部分松散表土或分散表土可用装载机或推土机拢堆，自卸车运输。（2）开挖深度应符合设计要求或根据监理指示的深度开挖，将开挖料运至指定地区堆放。防止土壤被冲刷流失。开挖料应分为可利用料和废置废渣，可利用料应专用于本工程永久和临时工程的填筑及场地平整，废置废渣运至规划的堆渣地点。堆渣时应按规划的范围和堆渣方式进行堆放，应保持渣料堆体的边坡稳定，并有良好的自由排水措施。2、砂卵石开挖（1）砂卵石开挖主要为堤防基础表土以下的基础开挖，其开挖料全部用于主体工程填筑。开挖总量为8.47万m3。（2）在开挖时，应组织好堤防回填范围，确保开挖料直接利用，避免二次挖运。开挖基槽时，不应扰动地的原状结构，如经扰动则必须挖除。（3）地下水位较高时，应该人工降水位到施工面以下500mm。（4）开挖时，应该随时注意观察边坡的稳定性，并定期观测对周围道路、市政设施和建筑物的影响。（5）基础开挖具体措施挖方的弃石或放石，应保证挖方边坡的稳定与排水。机械挖砂卵石应在基底标高以上保留30cm左右用人工挖平清底。挖至基坑底时，应会同建设、监理、质安、设计、勘察单位验槽。本工程基础在河漫滩上，达到基础底部时，大部分会位于水下基础开挖施工。这就要求施工的时候做好排水施工。在含水层施工时，一般采用大开口挖基础。经现场察看，应采用围堰抽水排水后才便于基础开挖施工。（6）质量通病的预防与消除基坑超挖的防治：基坑开挖，应有水平标准严格控制基底的标高，标桩间的距离宜3m，如超挖，用碎石或砂卵石进行换填。基坑泡水的预防：基坑周围设排水沟，将基础挖至50m以上，在下游设置一个临时跌水井，用排水泵立即进行排水，保证基础底面无积水。滑坡的预防：保持边坡有足够的坡度；尽可能避免在坡顶有过多的静、动载。（7）基础碾压基础开挖达到设计高程待排水完后，立即进行基础的碾压回填。采用压路机进行碾压35遍，以达到设计要求的密实度。（8）地基勘察基础施工前，应进行钎探、验槽，验明无误后方可进行基础施工。如发现与地质报告不符合时，须会同勘察、设计、建设、监理等单位共同协商研究处理。4.2.2 砂卵石填筑1、本工程砂卵石填筑主要为堤身填筑，填筑总量为12.64万m3，其中8.46万m3为利用原料，3.18万m3为料场取料。2、回填前应根据施工详图和相应的技术规范要求，提交一份填筑和碾压施工方案，报送监理工程师审批。根据批准的施工方案，实施填筑和碾压作业施工。填筑堤身可利用开挖料，但要经监理和业主认可，则可降低成本，实现调配平衡。3、填筑设备（1）对于填筑平面面积较小，不能使用大型压实设备进行压实的部位，可使用经工程师批准的小型碾压或夯实设备。（2）坡面压实应使用经批准的手动式动力夯或坡面碾。（3）填筑压实设备应采用平碾、凸块振动碾或轮胎碾，自重应不小于12t。经过压实效果论证并于事先得到工程师批准的其它类型的压实机械也可使用。4、防洪堤填筑前，应根据监理的指示，在选定的料场开采区开挖填料，进行与实际施工条件相仿的现场生产性试验，并根据所获得的实验成果确定填筑施工参数，实验成果报告报送监理。5、施工方法（1）填筑必须待建基面及堤基杂物与处理检验合格后才能进行。填筑时采用挖掘机配自卸汽车运料，进占法卸料，结合部位采用后退法卸料，推土机铺土，辅以人工摊铺边角，振动碾碾压，边角或结合部位采用蛙式打夯机夯实或人工进行夯实。（2）填筑施工应由最低部位开始，按水平分层向上铺土填筑，不得顺斜坡填筑。填筑严禁出现界沟，限制铺层厚度30cm，每个分段作业面的长度不应小于100m。施工中应做到相邻分段作业面均衡上升，减少施工接缝，每条施工缝用挖机向下挖60cm，宽1m，再进行回填，回填厚度30cm之内，每层用蛙式打夯机打夯。（3）填筑作业应分层平行摊铺。新铺填料应平整、厚薄一致、无结块，碾压机具的行驶方向应平行堤轴线。靠岸坡或穿堤建筑物地形突变而碾压机具碾压不到的局部角落，应以报经工程师批准的有效作业措施对填料进行压实。填筑前先用核子密实仪测定填筑料含水量和压实试验数据，符合规范要求后，采用自卸汽车卸料，推土机向前进占平料。平料时严格控制铺料厚度，每层松铺厚度为30cm，根据铺土厚度，计算每车土料控制面积，均匀卸料，推土机平料过程中，及时检查铺层厚度，发现超厚部位立即进行处理，与岸坡交界处辅以人工仔细平整，平整后，采用轮胎碾按与坝轴线平行的进退法碾压8遍。碾压时，含水量控制在1622之间；含水量较低时，采取预先洒水润湿，含水量较高量，采取翻松凉干。填筑一层后，采用核子密实仪进行检测，压实层不出现漏压和虚浮层、平松料、弹簧料和光面等不良现象,合格后进行下层填筑。相邻施工段的作业面均衡上升。施工段之间出现高差时，采用斜面搭接。每层各工作面之间碾压搭接宽度为1.0m。对于堤面的边缘地带，以及与岸坡、混凝土建筑物接合部位，采用人工蛙式夯土机分层夯实。土堤填筑后边坡采用人工削坡成形。6、堤坝与刚性建筑物（涵闸、堤内埋管等）相接时，施工应符合下列要求：（1）建筑物周边回填，应在建筑物强度达到设计强度标准值的50%70%的情况下施工；（2）填土前，应清除建筑物表面的乳皮、粉尘及油污等；对表面的外露铁件（如模板对销螺栓等）宜割除，必要时对铁件残余露头需用水泥砂浆覆盖保护；（3）建筑物两侧回填，应保持均衡上升；贴边填筑所用夯具须经过论证并经工程师同意后方可使用。（4）洒水要求：铺料应按最优含水量进行控制，若需加水处理，洒水量由施工碾压试验确定。（5、填筑面一般应略向外侧倾斜，以利排除积水。下雨前应采取覆盖、压光面等措施，以防雨水下渗；雨后应将填筑面含水量调整至合格范围才能复工，雨后复工前，坡面不允许践踏，禁止车辆通行。（6）、填筑应注意的事项：首先应对碎石土的物理力学特性，特别是比重、天然容重、天然含水量、最优含水量、最大干容重、压缩系数、渗透系数等取样试验，取得可靠参数。碾压时应对铺料方式、铺料厚度、碾压机械类型及重量、碾压遍数等取得可靠参数。碾压遍数34遍，具体遍数通过压实试验确定，以达到压实要求为准。不能出现虚土层、松土、弹簧土和光面等不良现象。回填碾压的质量检查和取样试验按碾压式堤防施工技术规范和土工试验规程执行。4.3 防洪堤混凝土施工4.3.1 基础砼施工1、基础验收：防洪堤基础混凝土浇筑前基础应无积水，且对基础进行钎探、验槽，验明无误后方可进行施工。如发现与地质报告不符合时，须会同勘察、设计、建设、监理等单位共同协商研究处理。2、立模：模板采用组合钢模板，根据设计结构尺寸现场拼装，模板背面用双向钢管背带，保证模板整体牢固、平整；并采用内拉外撑，保证混凝土浇筑时模板不产生较大的移动。3、混凝土浇筑防洪堤基础混凝土浇筑在该段堤身填筑完成后施工，当堤身填筑段大于100m以后就可以开始基础施工；根据施工分缝长度将基础分段间隔施工，第1段施工完成后，施工第3块、第5块，然后才是第2块、第4块，依次类推。混凝土在拌合站拌合好后，用翻斗车运至施工部位，当卸料扣高程至施工部位大雨2m时，需采用溜槽或溜筒，保证混凝土骨料不分离。下卸混凝土较困难时，人工用铲和钯混凝土，严禁向内冲水。混凝土入仓后，应及时平整，然后用插入式振捣棒振捣密实；下料厚度不超过40 cm，振捣时均匀振捣，保证混凝土成型后内实外光面平整。浇筑过程中，应经常观察模板、支架等牢固情况，当发现有变形、移位时，立即停止浇筑，并在已浇筑的砼初凝结前修整完好。4、混凝土养护混凝土浇完拆模后，及时进行洒水养护。混凝土养护期至少为14天。5、伸缩缝防冲趾墙每隔10m设置一道伸缩缝，缝宽20mm，缝内嵌沥青杉板。沥青杉板要嵌满整个伸缩缝内，沥青必须按规范要求涂刷。
