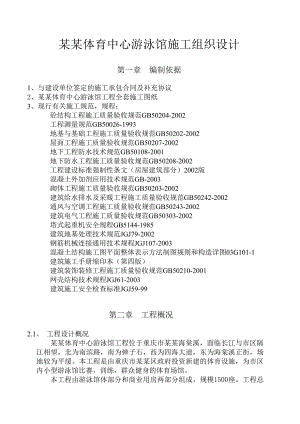

某某体育中心游泳馆施工组织设计第一章 编制依据1、与建设单位签定的施工承包合同及补充协议2、某某体育中心游泳馆工程全套施工图纸3、现行有关施工规范，规程：砼结构工程施工质量验收规范GB50204-2002工程测量规范GB50026-1993地基与基础工程施工质量验收规范GB50202-2002屋面工程施工质量验收规范GB50207-2002地下工程防水技术规范GB50108-2001地下防水工程施工质量验收规范GB50208-2002工程建设标准强制性条文（房屋建筑部分）2002版混凝土外加剂应用技术规范GB-2003砌体工程施工质量验收规范GB50203-2002建筑给水排水及采暖工程施工质量验收规范GB50242-2002通风与空调工程施工质量验收规范GB50243-2002建筑电气工程施工质量验收规范GB50303-2002塔式起重机安全规程GB5144-1985建筑地基处理技术规范JGJ79-2002钢筋机械连接通用技术规程JGJ107-2003混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-1建筑施工手册缩印本（第四版）建筑装饰装修工程施工质量验收规范GB50210-2001网壳结构技术规程JGJ61-2003建筑施工安全检查标准JGJ59-99第二章 工程概况2.1、 工程设计概况某某体育中心游泳馆工程位于重庆市某某海棠溪，面临长江与市区隔江相望，北为南滨路，南为弹子石，西为四海大道，东为海棠溪正街，场地较为平缓。本工程是由重庆市某某区政府投资新建的体育设施，为市区内小型游泳馆比赛，训练，群众健身的体育场馆。本工程由游泳馆体部分和商业用房两部分组成，规模1500座。工程总占 地面积18750平方米。总建筑面积15324平方米。游泳馆主体建筑高度23.05米。工程基础为挖孔灌注桩基础，工程主体结构为现浇钢筋混凝土框架结构，屋盖为钢管桁架拱支撑体系。本工程游泳馆体建筑面积9428平方米，用房建筑面积5860平方米。其中馆体部分分地下和地上，馆体地下部分包括训练池一座，设备技术夹层，均衡水池两座，空调机房5间，水处理设备用房两套，以及训练池、卫生间、楼梯间等用房。馆体地上部分包括花样游泳比赛池一座，比赛功能用房，运动员休息及更衣室，卫生间，空调用房，竞赛组织用房，消防控制室，变配电房，冷冻机房，燃气热机房，柴油发电机，库房等设施。其中地下室一层，地上一层（局部二层）。基础均为桩基础，承台梁在15轴断开设置伸缩缝。地下室底面标高较复杂，分别为技术夹层-2.75m,训练池底板-4.05m,训练池四周及卫生间，淋浴间地面-1.90m,平衡池、均衡水池底板-5.5m,水处理房及空调间房面地面为-3.50m。地下室底板厚度分别为200mm、250mm、300mm三种，地下室剪力坪厚度分别600mm和800mm，地下室外壁为300mm。平衡水池、训练池等均采用C30、S6防水砼，游泳比赛池的梁、板、侧壁均采用C30、S12防水砼。2.2地形地貌场地北低南高，地面高程190.22至211.43米之间变化，地形相对高差21.21米。整个场地均为填方区。回填年限大于10年。均地周边植被发育。2.3、地质与水文概况场地内填土属第四系人工填土，压缩性较高，承载力低，不宜选作游泳馆天然地基基础持力层，所以设计选用泥岩中等风化层和砂岩中等风化层作为持力层。沉岩中等风化层天然单轴抗压强度标准值取7.94Mpa。砂岩中等风化层取饱和单轴抗压强度标准值取20.36Mpa。施工人工挖孔桩时，由于场地上层土质松软。需采取砼护壁施工，防止孔壁的坍塌，由于桩孔较深，必须加强通风送氧工作。2.4工程特点，难点与对策2.4.1地下室底面标高复杂本工程地基基础相对比较复杂，训练池底板标高-4.05米，水处理房，药剂库等底板标高-4.8米。设备技术层底板标高-1.75至-2.75米，所以在基坑开挖时，要注意开挖标高。已浇筑的桩基础砼，以免影响桩基质量。故要求挖土机挖土时，挖斗距桩顶距离应留出500mm，余下由人工清除。2.4.2结构防水防渗漏要求高地下室底板，训练池，比赛池，地下室外墙，对结构防水，防渗漏要求高。同时，地下室属大面积砼结构，由于影响结构防水，裂漏的因素较多，确保防水效果是本工程的关键问题。我公司已充分认识到本工程对结构防水，防渗漏高要求。将投入高素质的技术骨干项目班子，组织防水QC攻关小组，根据我公司多年的施工实践经验，精心组织，认真施工，确保止水效果。严格控制砼配合比和水灰比。在防水砼配合比中掺入GNA高效膨胀剂，游泳比赛池的梁板及侧壁砼中加入高弹末的杜拉纤维，同时在保证设计强度的前提下，降低水灰比，减少砼水化热。科学制定大体积砼及底板砼，水池砼，外墙砼浇筑方案，对砼浇筑及养护采取连续监控，确保砼质量，防止砼裂漏。对地下室侧墙，水池侧壁模板采用对拉止水螺杆，以防砼渗漏现象的发生。地下室底板，外壁及水池壁，顶板采用“刚柔结合”防水设计。柔性卷材防水将由专业防水施工队伍施工，确保卷材防水施工质量达优。 主体结构后浇带，严格按照规范要求设置防水加强层，并制定防治质量通病的措施。层面，卫生间等部位管道穿楼板，预埋较多。我公司将推行二次试水措施，防水层施完后即进行蓄水养护并试水24小时无渗漏，按质量通病治理措施封填空隙后。再次蓄水24小时检测，确保无渗漏。2.4.3施工轴线和标高控制精度高本工程游泳比赛池，训练池均为国际标准比赛池，水池尺寸施工误差控制在0-+20mm以内，水准测量精度要求级水准测量。 为确保施工控制轴线准确，我公司决定成立专职测量小组，采用全站仪进行施工轴线测设，并建立三级轴线复核制度（施工员，项目技术负责人，监理公司三级复核），建立施工轴线控制网。在水准测量中投入精密水平仪和钢筋尺，采用闭合法测量，保证测量精度符合水准测量要求。2.4.4平面结构复杂，工期紧根据甲方要求，本工程于2006年4月30日主体结构完工，总工期共计323天（前期受水管及天然气管道折迁影响约2个月）。并分段要求：±0.000以下结构在2006年3月20日前完成。±0.000以上工程在2006年4月30前完成。工程量大，并且底板结构平面复杂，标高高差变化多，施工质量要求高。我公司已充分意识到工期的紧迫性，将投入足够的机械设备，周转料及劳动力等满足工程需要。同时，根据工程实际情况。我公司将在地下室外墙砼养护期落后（即14天）。抓紧外墙防水工程施工。以利于土方回填早日进行，缩短技术间歇时间。为后续工程提供充足的施工场地。2.4.5施工质量要求高 本工程属某某区重点工程，受各方重视。我公司将组织质量技术水平高的施工作业班组进场施工。工程质量目标定为争创“巴渝杯”工程。在施工过程中，加强施工进程控制，严格把好材料关，严格按施工程序施工，确保工程质量优良。2.4.6专业多、协调工作大涉及本工程的专业繁多，分别为给排水、电器安装，泳池安装，中央空调安装，供热系统安装，消防系统安装，弱电系统安装，屋顶钢管 架及PVC板安装，电梯安装以及装修工程施工，在土建施工中必须确保管道予留和予埋的准确性，特别是在供热管道安装中要严格按规范、规程施工，防止管道因热胀、冷缩等变形造成管路破漏。第二章 总体施工部置 第一节 工程目标1、质量目标确保工程优质，争创巴渝杯工程2、工程工期：确保总工期2006年6月30日完工，各分段工期完成分段施工。3、安全生产实现“五杜绝”，杜绝重大伤亡事故，杜绝多人伤亡事故，杜绝机械事故，杜绝重大交通事故，杜绝重大火灾事故。4、文明生产推行标准化管理，垫行重庆市和中铁八局建工集团的施工现场文明施工管理规定，创重庆市文明施工样板工地。第二节 项目组织机构及现场管理1、组织机构 项目经理部内项目经理一名。全面负责整个项目经营管理及生产运作，设项目副经理两名，负责分管各施工管理工作。设书记一名，负责党的工作和后勤工作。设项目总工一名，负责全面技术工作。设项目工程师数名，负责分管各项目技术工作。经理部下设房建施工组，测量组，材料设备组，水电安装组，质安组，后勤组，资料级，经济组。某某游泳馆项目组织机构严勇项目经理 桂有平项目副经理（土建）胡华国 项 目副经理（安装）李世林项目书记(后勤)梁小平项目工程师（安装）王林项目总工（土建）施工组蒋永波曾安兵水电施工组张伟测量组袁兵材料组唐玉川质安组周代兵后勤组刘思梅资料组王华经济组 2、现场管理与组织说明2.1现场管理2.1.1技术管理开工前，必须认真审图，及时组织设计图纸会审，编制详细的施工组织设计，制定切实可行的质量，安全保证措施，对施工图，技术资料认真复核，对操作人员进行技术培训和安全，质量教育。施工中，做好试验检验，工程检测和监控工作，对施工工序实行三检制度，使每个环节都处于受控，确保工程质量。2.1.2网络计划严格按照施工总网络计划编制各工序的子网络计划，将任务分解到月，旬，日，并根据实际情况及设计图纸变更，与网络的分段管理目标对比，找差距。查原因，制定对策，及时调整总控计划。实施动态管理，确保分段目标计划的完成，进而保证工程总的进度和工期。2.1.3合同与成本重合同，守信用，严格执行合同条款，对物资，劳动力。机械实行定额管理。科学组织，避免人员窝工，机械停工，材料浪费等现象降低工程成本。2.1.4对外协调根据我公司的施工经验，项目经理部的综合办公室专人员责对外联系等工作，特别是与甲方，监理及各配合单位的联系协调，以保证工程的顺利进行。2.1.5文明施工严格施工纪律，加强法制教育，遵守地方法规，做文明市民。工地实行围墙、封闭，场内机械停放整齐，材料堆放工整，各种标牌，标语醒目，各种管道横平坚直，办公室及宿舍干净，卫生。2.1.6环境保护工地内污水排入市政排水管网，对施工场地周围的树，建筑物等严加保护。在工在出入口设置洗车槽，车辆驶出工地要冲洗干净，控制工地噪音强度，夜间尽量不进行振捣，搅拌作业，以免影响居民的工作和生活。2.1.7技术准备认真审阅施工图及相关的技术文件，进行全员全面的质量，安全技术交底，编制详细的施工组织设计。制度操作性的质量，安全措施，对施工图，技术资料认真复核交底，组织已接受技术，安全，质量培训教育的技术工人进场。做好进场材料的试验检验，工程检测和监控工作准备，对施工工序实行全面技术交底，确保所有进场人员对各自的责任有清楚的认识，使施工每介环节都处于受控。2.1.8设备及物资准备根据施工进度计划，详细编制出物资材料的采购计划供应计划，签订采购合同。严把质量关，严格按照质量程序控制材料的采购，加工。保证工程材料有足够库存，并合理安排，及早运至施工现场，杜绝停工待料的现象发生。根据进度计划组织机械设备进场，加强机械设备的配备，管理保养和检修工作，选用性能优越的施工机械，强化机械设备的管理，坚持经常性的机械保养和维修，减少设备故障。使施工机械在施工过程中始终保持良好的工作状态。各种施工机具应分阶段在使用前预先进场安装准备，调试好，保证所需时能立即投入使用。具体施工时，在各分项目开工前可抢时间安装施工设备，争取尽快能投入使用，满足施工需要；安装好发电机组。以保证施工高峰期和停电所需;设置有足够蓄水量的水池和加压水泵，以保证在停水和水压不足的情况下，工地能保持正常生产。第三章 施工总体方案概述第一节 施工区域与主要施工阶段的划分 1、施工区域的划分 主体结构施工以1-15伸缩缝为界划分为两个施工区域，1-1轴至1-15轴为游泳馆体施工部分为第一施工区域，1-1/15轴至1-22轴为辅助用房施工部分为第二施工区域。两个施工区域以第一施工区域为重点、第二施工区域为辅助。第一施工区域内，地下施工部分以两圈钢筋混凝土挡土墙为重点，地上部分以花样比赛池底板浇筑和+2.4m标高层浇筑及5.4m平台为重点，其中训练池施工作为调剂劳动力。2、施工阶段的划分以及各阶段的施工重点为了在施工过程中做到重点，难点突出。作好人，材，机的资源组织准备工作，实施工程动态管理，确保工程总体计划目标的突出，现整个工程的施工进程划分为八个施工阶段。第一阶段：施工准备阶段。建立项目管理组织架构，施工管理人员进行认真审阅，组织图纸会审及施工人员进行安全，质量技术交底，根据材料，机械及劳动力计划，组织材料，机械。劳动力进场，按施工图平面布置搭设临时设施及临时水电布置。第二阶段：平基土石方施工阶段。由于土石方施工受场内天然气、给水干管以及高边坡抗压桩施工的影响，因此土石方施工必须分段进行，在保证安全的前提下尽量多施工。第三阶段：人工挖孔桩施工阶段。进行挖孔桩土石方开挖，制作孔桩钢筋笼，并逐步进行孔桩砼浇筑工作。第四阶段：承台、地梁、底板施工阶段。进行基坑、承台、地梁、底板土石方开挖，基坑开挖时，要注意开挖标高，基坑采用机械开挖，坑底要予留30的土石方。承台、地梁、底板土石方由人工进行开挖。在土石方开挖过程中，同步进行坑底、承台底、地梁底、板底的排水沟和集水井布置，组织好施工排水。部分底板设有防水层、保温层，施工要穿插进行。第五阶段：地下室结构施工阶段。进行技术夹层挡墙和地下室外墙以及钢筋混凝土中施工。墙体模板采用18mm厚优质竹胶板，配合木枋，其余采用钢模板。支顶使用碗口式多功能脚手架。钢筋在现场加工棚进行加工，用塔吊运至施工现场，塔吊运不住的地方，用人工辅助。第六阶段：主体结构施工施工阶段。进行花样游泳池梁板、池壁、1.45m标高层，2.20m标高层，5.4m平台、梯道、支撑柱、梁、看台等钢筋混凝土浇筑，此阶段结构复杂，标高多，特别要注意合理安排工序。第七阶段：砌体施工阶段：进行围护墙、隔墙砌筑。第八阶段：设备安装施工阶段：进行给排水、消防、电器安装、弱电网线布置、空调管道安装，游泳池水处理管道、热力管线安装。最后进行各类设备安装，调试工作。该阶段工作的重点为：作好总协调，解决各专业之间的相互关系。第九阶段：工程资料整理，施工验收阶段 第二节 施工顺序一、 平基土石方施工顺序首先进行第二施工区域内的土石方施工，再逐步向馆体推进，在天然气干管和给水干管位置以及高边坡处暂不开挖，待管道拆除和挖滑桩施工完成后进行。二、 人工挖孔桩施工顺序依照土石方开挖顺序逐步进行，因天然气、给水干管支撑架影响位置以及高边坡影响位置待条件成熟后再进行施工。三、 地下结构施工顺序技术夹层12根柱浇筑 技术夹层地梁浇 技术夹层砂夹石换填 比赛池底板筑 技术夹层墙体浇筑 （含均衡水池）浇筑 技术夹层以外地梁、承台浇筑 地下室挡墙浇筑 挡墙后背回填 注：1、为保证4月30日主体工程完工，地下室底板及底板下砂夹石换填工序待该层结构完成后再进行施工。 2、防水层施工在工序中穿插进行，组织专业施工。 3、训练池为单独结构，不占关键线路，可独立组织。四、 主体结构施工顺序比赛池池壁浇筑 1.45m层及2.4m层柱浇筑 1.45m层及2.4m层梁、板浇筑 5.4m层平台梁板、梯道浇筑5.4m层柱浇筑 钢管桁架支撑柱浇筑 主体断水 钢结构及装饰装修 看台柱、梁、板浇筑注：1、比赛池、训练池防水工程组织专业施工。 2、砌体工程待支撑架拆除后进行。第三节 施工配合协调 本工程参与的单位较多，现场的协调配合有一定的难度，现场施工组织应以土建工程为主，水电，设备配合施工。通过平衡协调及调度，紧密地组织成一体。我司将充分发挥总管理协调作用。确保工程顺利进行，令业主满意。1、与业主、监理关系协调在施工全过程中。我公司将严格按照业主及监理工程师批准的施工组织设计进行施工和质量管理。接受监理工程师的验收和检查。对施工中出现的情况，及时会知甲方，监理和设计，并协调处理。以周为单位，提出工程简报，向业主和各方有关单位反映，通报工程进展及需要解决的问题，使有关单位了解工程进行情况，及时解决施工中出现的困难和问题。根据工程进展，我们还将不定期地召开各种协调会，协助业主与社会各方部门的关系以确保工程进度。所有进入现场使用的成品，半成品，设备，材料，器具，均主动向监理单位提交产品合格证或质保书。按规定使用前进行物理化学试验检测的材料，主动递交检测结果报告，保证工程所使用的材料，设备不造成浪费。按部位和分项、工序检验的产品质量，严格执行“上道工序不合格，下道工序不施工”的原则，使监理单位能顺利开展工作，对可能出现的工作意见不一的原则，现场质量管理工作中，维护好监理工程师的权威性。2、与设计关系协调。密切与设计院联系，及时组织设计图纸会审，准确了解设计意图及对工程的要求，必要时根据设计意图修正或提出新的实施方案，取得设计院同意后实施。3、与业主指定的专业分包单位的配合和协调。31、本工程参与的单位众多，专业分包工程包括：高压供电系统，弱电系统，采暖，空调，消防，污水处理系统，升降机和电梯设备安装等机电专业分包工程，以及钢结构安装，玻璃幕墙，铝窗，室外绿化，室内精装修等分包工程，我公司将发挥总承包作用，搞好组织协调工作，对经常性事项的协调加以程序化，每周定时召开与配合单位协调会议，同时要利用权责关系，理顺各方职责，确保工程顺利开展。对配合单位的施工质量、安全情况进行协调管理，保证工程顺利开展。督促分包单位做好工程隐蔽资料的收集和整理。协助各分包配合单位进行工程验收、整理、装订工程竣工资料，汇总移交档案馆。32、每周四上午召开监理例会，由建设单位、监理单位及项目经理部共同协调该工程的有关事宜。33 项目部根据施工合同制定年度、月度及周进度计划，并转发给各分包单位，每日下午5：00钟组织各分包单位召开碰头会，总结当日及前一段时期进度、质量等方面的情况，并提出次日及下一步进度、质量要求。第4章 施工准备及资源计划 一、施工现场准备 本工程位于重庆某某海棠溪，北面为四海大道，东面紧靠海棠正街，南面连接体育馆，可利用的施工临设及机械布置场地不多，综合考虑各方面的因素，布置如下：11临设布置：（1）在场地北面设置一个出入口及门卫，出入口设一个洗车槽。（2）现场办公区及料库设在海棠丽景商住楼旁的空地上，生活区在办公室附近租房解决（生活、办公区集中在场地东北面）。（3）根据甲方提供的水电接点位置，在场地西面，将配电房、发电机房、消防水池设置在西面靠近水电接点位置。（4）钢筋房也设在场地西面，进行现场钢筋制作安装，根据工程需要，在塔吊覆盖范围内，拟建建筑物的周边设置模板、砂、石、砖及周转料的堆场。（5）临时围墙：在现场周围建造的围墙应装修美观大方，出入口设立门柱和大门。（详施工平面布置图）12、施工机械布置本工程采用两台TQZ-63型塔机覆盖整个施工现场，在1-P轴交1-3轴至1-4轴之间设置一台，在1-B轴至1-C轴交1-12轴至1-13轴之间设置一台，负责水泥、砂浆、砖、块料等的垂直运输。现场共配备两台砼泵机，两台均分别设在塔吊附近，负责游泳馆的砼泵送。机械设备需用量计划如下表所示：序号机械设备名称.功率单位数量备注1塔式起重机TQZ-6330台22钢筋切断机GJ-505.5台13钢筋弯曲机WJ-504台44钢筋对焊机VN-7575台15电渣压力焊机BXZ-50050台26交流电焊机BXZ-30025台37冷拉调直机TG3-105台48圆盘锯MJ1093台39平刨机MB5045台210压刨机MB1044台111电钻 1台212砼搅拌机JD40015台2以上各项施工临时设施和机械布置情况详件施工总平面布置图1.3、 施工临时用电（详临时用电施工组织设计）二：技术准备 1、熟悉和审查施工图纸，组织图纸会审。2、合同签订后，技术部门向建设单位领取各专业图纸，由资料员负责施工图纸的收发，并建立管理台帐。3、由主任工程师组织工程技术人员认真审图，作好图纸会审的前期工作，针对有关施工技术图纸存在的疑点作好记录。4、工程开工前及时与业主、设计单位联系，做好设计交底及图纸会审工作。5、准备与本工程有关的规程、规范、图集。 根据施工图纸，配备与本工程相关的规范、规程及有关图集，并分发给项目经理部相关人员（规范、规程、图集祥见编制依据）6、测量人员根据建设单位提供的水准点高程及坐标位置，做好工程控制网桩的测量定位，同时做好定位桩的闭合复测工作，并做好标识加以保护。7、工程技术人员认真了解地下管网及周围环境情况，明确其具体位置和深（高）度。8、配备足够的测量及试验器具。三：劳动力准备1、做好施工管理人员上岗前的岗位培训，保证掌握施工工艺、操作方法，考核合格后方可上岗。对工程技术人员集中培训，学习新规范、新法律、法规。对施工管理人员进行技术交底、季节性施工交底，使全部管理人员做到心中有数。2、劳务人员培训 对劳务队全体人员进行进场前安全、文明施工及管理宣传、动员。 对特殊工种作业人员集中培训，考核合格取证后方可上岗。对各专业队伍进行施工前技术、质量交底。 劳动力投入计划序号工种人数计划进场时间1钢筋工80200592木工1202005113泥工50200544架子工15200645普工302005106机械操作工102005107水电暖安装工20200628网架安装工200659电工62005810电焊工82005911保安420058121314四：现场试验室准备1、根据本工程结构情况及设计要求，建立一座试验室，内分三室，分别为标准养护室、放置试验器具及成型试件的操作间、供试验人员办公的值班室，健全试验管理制度。2、标准养护室购置安装温度及湿度自控仪，降温及加湿采用淋水，升温采取加热器加热，以确保温度和湿度，试验室完全封闭做好保温隔热处理，确保室内温度在20±3范围内，湿度不小于90%。养护室的试件必须上架，试验人员办公室必须配备桌椅、资料柜、资料盒、办公用具等。要保持仪器设备摆放整齐、房间整洁主要测量试验设备投入计划序号名称规格数量1精密水准仪S11台2水准仪S32台3全站仪NTS320B1台4钢卷尺50m5把5钢卷尺5m15把6塔尺5m3把7游标卡尺125mm150mm2把8质量检测器1套9抗渗砼试模D150×1504套10抗压砼试模150×150×15020套11砂浆试模7.07×7.07×7.07cm5套12砼坍落度筒3个13天平1000g2台14磅秤500kg3台15第五章 施工进度网络计划 本工程与业主签定的合同工期为2005年8月12日至2006年6月30，总工期共计323天，由于受前期横跨游泳馆比赛池的天然气管道及给水管道折迁影响，该管道直到2005年12月24日才全部折除，管道位置处的桩才陆续开挖，影响工期约2个月左右。现根据业主要求必须保证工程于2006年6月30日全部完工，特制定该施工进度网络图。（附后） 第六章 主要施工方案一、施工测量方案该工程占地面积18750平方米，平面面积大，轴线长度达160m，工程测量精度要求高，为保证测量精度，现场配置全站仪，经纬仪各一台，精密水准仪和钢尺各一套。本工程测量仪器全部采用经国家认定计量单位鉴定合格，并在鉴定期内的计量仪器进行施工放线。1、 控制网的布设 精密测量需要较好的环境，良好的视野，相对测量的时间较长，为了使用方便，保证施工过程中控制点不易被破坏掉，根据设计图纸提供的轴线控制点，首先确定该工程的轴线控制基点，然后利用基点作为主控点在基坑外围布置各轴线的次级控制点，利用控制基点和次级控制点建立测量控制网，并在施工过程中严加保护。（见测量控制网平面布置图），各建筑物的施工定位及施工控制网点的布设，应根据施工控制网进行定位测设，施工控制网点的测量，应进行闭合误差校核，误差值1/5000内，可按比例修正，超出允许范围时应进行复核以保证测量的准确度。2、 轴线的控制方法相对直角坐标和极坐标测量法 对于直轴线采用全站仪相对直角坐标系测量法和极坐标法相结合的联合测量法来控制，根据工程的实际施工情况，应使测量控制点尽可能地接近施工区，将全站仪架设在控制基点，利用设计图纸提供的施工轴线直角坐标系布置数据，通过三角函数关系计算出基点和各轴线控制点的极坐标关系，然后利用全站仪的角度和距离精准测量，测定出各施工轴线，同时，在设置相对直角坐标系时应布置一定数量的次级控制点，使各控制点能依次传递上各施工层。3、 轴线标高测量控制 本工程标高测量要求采用精密水平仪和钢卷尺进行二级水准测量，在施工中，先将甲方提供的水准点引进施工场内，选取便于长期保存和使用方便的地点，在场地内形成环形标高控制网，各水准点用精密水平仪，采用闭合法复测，确保水准点准确。31 基础施工抄平放线311 基础根据基础平面图及大样图，按建筑物的轴线定位，连接相应轴线，按规范计算开挖放坡坡度，定出开挖边线位置。312 用水准仪把相应的标高引测到水平桩或轴线桩，并做出标记。313 基础开挖完成后，应拉通线校核，坑底深度应经水平标高校核无误后，把轴线和标高引测到坑外设置轴线，基础边线及高程标记。并在垫层面上弹出基础的平面尺寸。314 基础模板完成后，应按设计图纸要求校核模板几何尺寸、轴线位置及标高。315 基础施工完成后，将轴线引测到基础面，并按施工图设出有关墙和柱等截面尺寸线和有关标高的位置。32 主体结构施工抄平放线3.2.1.本工程上部主体结构轴线控制网采用全站仪测设主控轴线，俯视法复核轴线的方法，测量方法是先在首层楼面上精确的测定方形控制网，定出各轴线控制点，各点用100×100预埋铁板，板上面高出地面20mm，以防积水。测设后，板面上划线并用红漆标记。在开始的二层施工中，使用全站仪仰视法由轴线控制基点直接向各施工层上投射方形网的四角基准点，每次投射后，用经纬仪和钢尺检测该方形，.根据误差情况进行适当调整后，从而确定四条主控轴线，17.作为该层放线的依据。3.2.2.高程施工测量：各层墙，柱筋接驳安装完毕后，把水准点结合各层相应的标高测到竖向钢筋上，用红油漆表示，再按施工图在墙柱筋上相应位置标上梁（楼）底板及板面等标高标记。砌砖的施工抄平放线：先根据各层平面轴线和各层建筑施工平面线，放出墙边线，门窗，洞口等位置，砌砖前，应将水平标高引测到砼柱的一定高度位置上，并在与墙体相连的砼柱上弹出墙体的垂直边线，在相应位置上放出窗台，窗顶，门顶，.预留洞口底和顶标高，做为砌砖的依据。4、 测量注意事项4.1针对工程特点，选择先进的测量仪器（全站仪）和科学合理的测量方案，并严格按施工测量规范进行施测。4.2采用相对坐标系方法进行轴线的测量和复核，可大量减少绝对坐标计算量，能更明了准确地进行轴线特征点的测量放样。4.3施测人员在投测时，必须对控制点的放样点经常复核，要注意对偏差及时进行检查纠正，以取得更好的测量效果，测量过程要因地制宜，对不同精度要求的部位，采用不同的测量放样方法，以符合客观实际要求，做到既可靠又可行。44.严格执行上级技术部门复核制度，特别是底板结构及上部结构施工轴线控制网测设后，由公司技术主管部门进行轴线复核后，报监理公司复核，确认后方可继续施工。二、桩基础工程施工方案1、测量放线：放线定桩位及高程，在已完成三通一平部分场地的基础上，依据建筑物测量控制网的基础资料和基础平面布置图，测定桩位轴线方格控制网和高程基准点。确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径画出第一节孔桩开挖的圆周线撒上白灰线为第一节桩孔开挖尺寸线，在开挖前用粘土砖砌筑好井圈 ，将轴线投测在井圈上，作为第一次护壁的定位依据，待第一节护壁及锁口浇注后立即将轴线再引测在护壁及锁口上并保护好.2、施工顺序：凡遇相邻桩净距小于2倍桩身直径且小于2.5M的应隔桩施工，且后施工桩开挖前，先施工的桩应已浇注砼且满足强度要求。控制开挖桩孔的截面尺寸，每节高度按1M开挖。对软土和中硬土、强风化泥岩采用浅挖快护交替作业，用短柄的铲、稿等工具作业。开挖作业面应无积水。挖孔过程中要经常检查桩孔的偏差和桩身的净空尺寸是否符合设计和规范要求。对页岩及砂岩，采用人工、风镐硬凿或用岩芯钻钻眼开挖。孔桩穿过淤泥层0.5米以上，采用6mm钢护筒护壁下挖。3、锁口及护壁1) 为防止孔桩井口塌方，确保安全施工，孔口应设置砼锁口(如图所示)，孔桩锁口及孔壁支护采用C20钢筋砼，每节护壁长1.0m，浇注砼时要加强振捣，确保砼与孔壁间结合密实。2) 护壁模板采用拆上吊、浇下吊重复周转使用，模板之间用夹具，扣件连接固定，也可以在每节模板的上下端各设一道圆弧形的用槽钢或角钢做成的内钢圈作为内侧支撑，防止内模因张力而变形。3) 锁口高于地坪300mm，便于挡土，挡水，桩位轴线和高程均要标定在第一节锁口上。4) 挖完第一节以后立即浇注砼，人工浇注、采用手提式振动棒捣实。5) 每节桩孔护壁做好后，必须将桩位十字轴线投测在护壁上口，然后用拉十字线对中用吊线坠向井底投射，以半径尺杆检查孔壁的垂直度，随之进行修整，深井必须以基准点为依据逐根进行引测。6) 架设垂直运输架，第一节桩成孔后，应尽快在桩孔上口架设垂直运输架，架子要求搭设稳定、牢固。7) 安装电动葫芦，卷扬机或绞车起吊，吊桶用软层材料制成，如胶皮桶，吊升到地面的弃渣不能随意乱倒，实行统一堆放，堆放在现场预留地点（必须距井口1.0m以外）并统一用铲车和运输车辆铲运至业主指定的弃渣点。8) 安装吊桶、照明、活动盖板、水泵和通风机：a) 井底照明必须用12V的防水带罩的安全灯具，桩口上设围护栏杆,高度0.8m以上。b) 当桩孔深大于6m时，要向井下通风、加强空气对流。必要时输送氧气，防止有毒气体的危害。操作时上下人员轮换作业，桩孔上人员密切注视观察桩孔下人员的情况，互相呼应，切实预防安全事故的发生。c) 当地下水量不大时，随挖随将泥水用吊桶运出。地下渗水量较大时，吊桶已满足不了排水，先在桩孔底挖集水坑，用高程水泵沉入抽水.4、逐层往下循环作业，将桩孔挖至设计深度,为确保安全,每层护壁必须严格按设计要求施工.5、开挖扩底部分：桩挖至中风化层后即进行扩孔,先将扩底部位桩身的圆柱体挖好，再按桩底部位的尺寸，形状自上而下削土扩充成设计图纸的要求。6、检查验收：成孔后必须对桩身直径、扩大头尺寸、孔底标高、桩位中线、进行全面测定，做好施工记录，办理隐蔽验收手续。成孔开挖过程中由现场领技术人员做好挖孔记录和画好孔桩柱状图，桩孔挖至持力层后，每桩必须按要求取试件，由试验人员送有资质的检测单位作抗压试验，并会同监理工程师和业主对持力层进行取样检查，核对地质情况，看实际地质与地勘资料中的 地质情况有无大的偏差。符合要求后将桩孔底渣土清理干净，放出桩身十字线，请监理工程师验收。7、孔桩钢筋制作：考虑实际情况，钢筋笼制作采用两种方法进行：A：就近平地绑扎钢筋笼，然后使用吊车(或塔吊)进行钢筋笼的整体起吊安装。B：采用在桩位上搭设架管悬挂绑扎钢筋笼，采用葫芦吊挂，边绑扎边将钢筋笼放进桩孔内的方法。（注意事项：钢筋笼的制作须按相关标准严格要求,详钢筋工程施工方案）用吊车起吊钢筋笼须焊好刚性骨架和选择合理的吊点，否则钢筋笼会出现弯折和扭曲变形：扩底扩大部分钢筋笼需在井底下进行绑扎。钢筋笼底部须悬出孔底5cm作为钢筋保护层,四周保护层采用塑料垫 块. 钢筋笼制作应顺直，入孔后务必牢固定位，并应采取具体措施防止在灌注砼过程中下落或被砼顶托上升。8、 浇注桩顶砼：砼浇注到桩顶时，桩顶标高至少要比设计标高高出0.5米，以保证在剔除浮浆后，桩顶标高符合设计要求。9、 桩身砼灌注：每个孔桩采用砼输送泵一次性灌注，砼采用C25商品砼 ，桩身砼的灌注采用两种方法进行，对干孔或少量渗水孔，可采用输送管将砼输到孔口，并用串筒引至孔内，串筒用钢丝绳连接，以防掉落；注意串筒悬空高度不能大于2米，以防砼入孔触地离析。对渗水量较大，按相关规范要求不能采用普通方法进行砼灌注的孔，须采用水下砼灌注工艺进行砼的灌注。（其余详挖孔桩施工方案及孔桩穿旧涵洞专项施工方案）三、土方工程施工方案1、 施工程序本工程场地面积大，开挖土方较深，故采用分层开挖。第一层开挖：11轴至122轴交1A轴至1P轴，开挖至-2.0m，（此层开挖在孔桩开挖前已经完成。现孔桩开挖完成后，根据桩内挖出的土石方数量和今后地面的厚度经计算后决定将11轴至122轴交1A轴至1P轴范围内场坪统一先平整至-1.5米。然后按设计要求局部再开挖至要求的深度后再采用砂夹石换填分层碾压，以达到设计要求的压实系数
