中豪·公园尚城施工组织设计.doc

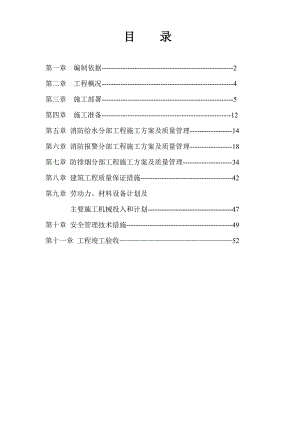

目 录第一章 编制依据-2第二章 工程概况-4第三章 施工部署-5第四章 施工准备-12 第五章 消防给水分部工程施工方案及质量管理-14第六章 消防报警分部工程施工方案及质量管理-18第七章 防排烟分部工程施工方案及质量管理-34第八章 建筑工程质量保证措施-42第九章 劳动力、材料设备计划及主要施工机械投入和计划-47第十章 安全管理技术措施-49第十一章 工程竣工验收52 第一章 编制依据1、依据文件 1.1中国机械工业第三设计研究院设计的消防安装工程施工图纸。1.2本公司质量体系管理文件和环境/职业健康安全管理体系文件。1.3设计变更及建设单位答疑回执。1.4相关的施工规范及施工经验。1.5 中豪·公园尚城消防工程施工合同2、国家、行业、地方现行施工标准和规范 类 别名 称编 号 国 家 标 准建筑工程施工质量验收统一标准GB50300-2001建筑电气工程施工质量验收规范GB50303-2002电气装置安装工程电缆线路施工及验收规范GB50168-92电气装置安装工程低压电器施工及验收规范GB50254-96电气装置安装工程GB50257-96建筑防腐蚀工程施工及验收规范GB50212-91建筑防腐蚀工程质量检验评定标准GB50224-95工业安装工程质量检验评定统一标准GB50252-94给水排水管道工程施工及验收规范GB50268-97建筑排水用硬聚氯乙烯内螺旋管道工程技术规程CECS94:2002建筑给水排水及采暖工程施工质量验收规范GB50242-2002建筑施工安全检查标准 JGJ59-99建筑工程文件归档整理规范CQ/T50328-2001高层民用建筑防火规范GB50045-95,20053、其他相关文件 3.1我公司编制的重庆中豪公园尚城消防安装项目概算资料。3.2施工现场文明安全管理规定。 第二章 工程概况1、总体简介 1.1中豪公园尚城，位于重庆市大渡口双山片区A24-03/01地块，由重庆国顺置业有限公司投资兴建，中国机械工业第三设计研究院负责建筑、结构、给排水、消防、电气、暖通设计。 1.2工程名称及相关单位：序号项 目内 容1工程名称中豪公园尚城2建设单位重庆国顺置业有限公司3设计单位中国机械工业第三设计研究院4监理单位重庆林鸥监理咨询有限公司2、设计说明2.1消防水系统概况：室内消火栓系统、喷淋系统采用热镀锌钢管，DN80采用螺纹连接，DN80者，沟槽式卡箍连接，室外消火栓管道采用PE管热熔连接，埋地深度0.8米。自动喷水系统喷头：有吊顶处采用ZSTX下垂型玻璃球闭式喷头；非吊顶处采用ZSTZ直立型玻璃球闭式喷头，动作温度68°；车库采用ZSTZ直立型易熔金属或玻璃球闭式喷头，动作温度68°；厨房采用ZSTX下垂型玻璃球闭式喷头，动作温度93°。2.2电气工程概况2.2.1、敷线方式所有从消防控制中心至各栋楼采用金属桥架敷设，桥架内采用BV-450/750型铜芯塑料绝缘导线，板内暗敷采用UPVC阻燃型塑料管暗敷（氧指数应达到30以上），竖向井道内采用桥架敷设。2.2.2、接地安全本工程接地采用TN -S型接地保护系统，利用房屋基础接地，接地电阻<1。2.2.3、弱电包括本工程弱电包括消防电话系统，消防报警系统，风机、水泵消防控制专线。2.3通风工程概况2.3.1、风管采用镀锌钢板制作安装，采用法兰连接，接头处采用石棉垫密封，每隔4米设置角钢支架，每隔15米设置防晃支架。第三章 施工部署对于本工程我公司将本着“优质、高效、安全、低耗”的方针，利用一切可以利用的资源,精心组织施工，充分协调好各方面的关系。1、管理目标为了圆满完成本工程的施工任务，我们根据本工程的特点并结合我公司的实际施工经验制定了如下的管理目标，并以这些目标为中心来组织开展各项工作。1.1承诺工期及质量目标：1.1.1工期承诺：我们将积极采取各种措施，确保工程建设进度，严格按合同确定的竣工时间或甲方根据实际情况与各方协商的竣工时间为控制时间，确保工程工期。1.1.2质量目标承诺：确保本工程一次性验收合格，力争达到优良工程。1.1.3安全目标承诺：确保安全无事故，标化现场。1.2施工工期控制的宗旨：1.2.1根据本工程的具体的情况和特点编制详细的施工方案，确定所要采取的施工措施和拟投入的施工机具、周转材料、劳动力投入情况以及资金控制计划，从而编制出详尽的、切实可行的进度计划。1.2.2协调好材料供应，控制好资金，确保材料供应及时、保质保量，决不因为材料供应影响施工进度。1.2.3根据工程施工形象化进度，投入足够量的劳动力和施工机具以满足施工要求。1.2.4充分利用工作面，掌握好工序时间差，交叉流水作业，抓工效，提高工作有效时间，从而减少窝工、浪工现象。1.2.5充分布置好现场，尽量避免二次搬运，材料堆放整齐，工完场清。减少对周围环境的影响。1.3现场文明安全管理目标：确保按重庆市文明安全工地要求：杜绝伤亡事故、杜绝传染病的发生。2、管理体系为确保以上管理目标的实现，结合本工程的施工规模和特点，为优质高效地完成该项工程施工任务，我公司成立 “中豪公园尚城项目部”，负责本工程的总体部署，人、财、物的统一协调及对施工组织和施工技术进行指导。施工现场按项目管理法组织施工，实行项目经理负责制建立以项目经理为首，技术、质量、安全、预结算等相互配合的管理层，以项目合同和成本控制为主要内容，通过科学系统的管理和先进技术手段，行使计划、组织、指挥、协调、控制、监督六项基本职能，全面履行与业主签订的施工合同。拟选派具有高级技术职称并主持过大型类似该建筑项目工程施工、经建设部认证有资质的、懂技术、会管理、善经营的人员担任项目经理。项目技术负责人选派具有多年施工经验、技术水平高的工程师担任。在项目经理的领导下，本着精干高效的原则，现场项目经理部设置相关的职能部门，并明确职责（组织机构及职责详见表）。项目经理部由技术水平高、责任心强、有吃苦耐劳精神、敢打善打硬仗、服从指挥、遵守纪律、有创优经验及同类工程施工管理经验的人员组成。 2.1项目部管理及技术人员配备原则：项目管理人员坚持配备工作扎实、专业精通、有较强的技术水平和项目管理经验、有较强的责任心并具吃苦耐劳精神的人员。2.1.1管理及技术人员职责（1）安装负责人：落实岗位责任制，将各项指标落实到个人；负责安装工程施工生产、经营管理等全面工作；做好与业主、监理及外部单位的协调工作。（2）技术负责人：负责技术经济签证资料整理；参与工程预结算工作，负责施工图纸审查与交底，编制施工组织设计，进行技术复核，全面贯彻执行各项专业技术标准。（3）质量负责人：负责工程质量检验工作，监督检查进场材料质量，每批材料进场先进行自检，确保所需材料检验资料和质量文件无误、材料质量合格后认真填写材料报验资料，报监理单位批准后方可投入使用。做好施工过程质量跟踪检查、整改工作，负责统计通报质量情况，组织参加施工过程中的工序交接检查工作。（4）安全负责人：主管工程的安全生产、安全保卫消防工作。2.2施工组织管理机构图 项目经理 王双华技术负责人张杰水暖施工 杨廷勇电气施工 杨廷勇质检员 柴素琼安全员 李顺内 业 邓娟水施班暖通班弱电班 2.3施工机械的确定在制定施工方案时,我们既考虑到使机械化施工最大化，以减轻工人劳动强度，提高工程质量，加快工程进度；同时也考虑到在充分满足施工要求的前提下使机械设备的使用周期和使用数量最小化。2.4与业主、监理单位等的相互配合和协调本工程在我部的统一指挥监督、协调管理下，建立机电、土建工程配合的统一组织机构和现场协调小组，对工程进度、质量、安全和文明施工全面地监督、协调和配合。机电工程与土建在施工进度、质量、安全、与政府有关部门的协调有着不可分割的联系，通过总包单位的协调使各施工单位协作配合，保证工程质量，控制工程进度，搞好安全工作。2.5与设计单位的工作协调：对施工中出现的问题,除按建设单位、监理的要求及时处理外,还应积极修正可能出现的设计错误,并会同建设单位、设计单位、各施工单位按照总进度与整体效果要求,验收小样板，进行分部验收、中间质量验收、竣工验收等。2.6与监理工程师工作的协调：（1）在施工全过程中，严格按照经建设单位及监理批准的“施工组织设计”、“项目质量计划”进行质量管理。在我单位“自检”和专检的基础上，接受监理工程师的验收和检查，并按照监理要求，予以整改；（2）贯彻监理单位建立的质量控制、检查、管理制度，并据此确保产品达到优良，确保监理工程师的一切指令得到全面执行；（3）有进入现场使用的成品、半成品、设备材料、器具，均须向监理提交产品合格证或质量保证书及相关技术资料，经验收合格后方可使用；（4）部位或分项、工序的质量检验，严格执行“上道工序不合格，下道工序不施工”的准则，使监理能顺利开展工作。对可能出现质量管理工作中，维护好监理工程师的权威性；（5）及时向监理工程师申报工程施工进度和完成工作量，提供必要的证明，以便监理和业主合理安排与此有关的（如进度款项）事宜，保证工程进度；2.7 与土建单位的协调 施工过程中主动与土建单位沟通，特别是穿梁套管的埋设位置以及管道环网高低分区是的穿梁处理。2.8公司内部各专业工种的工作协调（1）各工种必须服从项目经理部的统一领导，按照项目质量计划指导施工；（2）项目经理定期召开水、电等施工各工种协调会，现场解决各工种上配合难题，涉及设计单位的技术问题，由项目部统一交涉，协调工程进度，满足总体进度的要求；（3）各工种施工班组长每天日参加项目部召开的班前晨会和班后小结会。明确各工种施工内容，采取措施减少交叉作业面；（4）进入调试阶段，由项目部根据进度计划要求，统一调配调试人员，确保安装工程的顺利进行；（5）加强学习，发扬职工的主人翁精神，做到团结友爱、互相谦让，创造和谐文明的生活和工作环境。第四章 施工准备1、技术准备1.1组织人员学习施工图纸及相关规范。掌握工程建筑和结构的型式和特点，审查建筑设备及加工定货有何特殊要求。1.2提前编制工程施工组织设计并进行技术交底。1.3进行成本控制，制定供料计划，编制施工图预算和施工预算。1.4提前对各种仪器设备进行检查,未检定或超过检定周期的重新检定。2、主要项目施工准备工作计划保证检验、测量和试验设备的精度，满足设备测试的要求，为工程质量符合规定的要求提供可靠的证实。 3、劳动力组织准备3.1主要劳动力计划根据工程特点、主要工程量及总工期要求，基础施工阶段高峰期计划每天投入劳动力约4人，主体结构配合预埋施工阶段计划每天投入劳动力约12人，安装施工阶段高峰期计划每天投入劳动力约54人。3.2劳动力的技术培训工作对操作人员进行专项技能培训，并对作业难度大的地方进行1:1现场实物交底，提高工人操作技术水平。对于特殊工种人员要求必须持证上岗，并进行进场三级安全教育,保证工程“安全、优质、高效、低耗”地进行。3.3劳动力管理办理施工班组的各种备案手续,安排好工人进场后的生活，按队组编制，组织上岗培训，主要有：规章制度、安全施工、基本操作技术和精神文明教育四个方面，进行总动员，开展“比、学、赶、帮、超”的劳动竞赛活动。4、材料准备4.1做好现场材料计划认真核实施工图纸及设计变更洽商文件，及时准确地编制施工预算列出明细表。根据施工进度计划的要求及施工预算材料分析，编制材料需用量计划，为制定材料采购计划施工备料，确定仓库和堆场面积，以及组织运输提供依据。4.2做好材料调配由项目部统一组织协调好生产、预算、技术部门对计划做到三级审核，保证材料、设备的规格、型号、性能等技术指标明确、数量准确。4.3做好材料招标根据材料计划，确保质量好、服务好、价格合理，有足够的供货能力。同时严格把关材料质量。材料报验时配随相关合格证、质保书等，需要复试的材料经监理部见证、抽样、送相关质检部门复检，检验合格后方进入施工现场使用。第五章 消防给水分部工程施工方案及质量管理1、消防给水工程主要项目施工方案2.1配合土建预埋：2.1.1本工程在施工前，要认真熟悉施工图纸，除本专业图纸外，结构图纸有关留洞、主次梁、圈梁、楼板、阳台、外墙等尺寸及建筑图纸的标高、相关做法也要有所了解，然后在充分理解设计意图的基础上，按会审后的图纸配合土建预留套管，孔洞预留时应严格复核建筑尺寸，以便于以后安装，施工时应注意以下几点：（1）预埋套管预留洞：根据图纸设计，制作好预埋套管，施工前认真与图纸核对数量规格、尺寸位置。管道穿内墙、梁均为普通钢套管，屋面为钢性防水套管（套管参照图集S312要求制作安装）。套管安装完毕，木工关模前复核规格及位置尺寸。混凝土浇筑时，派专人看模。（2）预留孔洞时，严格按此大样图施工，保证预留的一致性及准确性。预留孔洞、预埋套管时，套管尺寸与孔洞尺寸按设计及规范要求施工。（3）预留洞尺寸见下列要求： 管 道 直 径套 管（预留洞）直 径DN50DN80 DN100DN150DN150DN200DN200DN2502.2管道安装前应具备的条件：2.2.1与管道安装有关的建筑物等结构工程已基本施工完，与管道连接的设备就位。管、管件、阀门等质量符合要求。管道内部清理干净。2.3管道安装应符合以下基本要求：2.3.1工程使用的管材、管件及设备的材质、规格和质量必须符合要求，且质保资料齐全。安装前必须清除内部污垢、杂物，安装中断或完工的敞口处应临时封堵，以免堵塞；管道安装应符合施工图纸、施工验收规范、规程、规定和质量检验评定标准的要求；管道连接应严密、固定牢固；立管安装要垂直。2.3.2管道安装前应对各系统管道进行综合考虑，同时熟悉与管道有关的建筑、结构、电气设备等情况，以便进行全面综合安排。管道安装不能妨碍对设备、阀门、附件的操作和检修；管道不得从设备人孔、手孔或其它开孔正前方通过，以免影响使用，更不得穿过门窗安装；沿建筑物敷设的管道不得妨碍门、窗的开启；空间敷设的管道应尽量避免通过电机、配电盘等上空；管道间距应符合设计要求，并满足施工及维修操作的需要；管道支架间距应根据管架上大多数管道的允许跨度而定；管道沿墙排列时大管靠里、小管靠外，支管少、检修量小的管道靠里，支管多、检修量大的管道靠外，高压、高温的管道靠里，常温、常压的管道靠外；管道安装过程中，如遇到交叉换位时应按下列原则：一般是小管径让大管径管道，常温管道让高温或低温管道，有压管道让无压管道。2.4各系统主控阀门的水压试验.试验数量及要求：100%逐个进行编号、试验，并填写试验单；2.5阀门、附配件等安装工艺阀门在安装前，要检查阀门的产品合格证和自身严密性，试验合格后，对主干管的阀门，要每个进行试压，且不允许安装在砼或砖墙内。3、消防给水管道3.1消防给水管道安装完毕后，应及时进行水压试验，做好水压试验记录。铺设、暗装的给水管道的在隐蔽前做好单项水压试验。管道系统安装完后进行综合水压试验。水压试验要求：本工程消防给水管试验压力按照设计要求为1.4MPa，消防环网试验压力为1.8MPa。管道升压时，管道内的气体应排除，当无异常现象时，再继续升压；水压升至试验压力后，按现行的塑料管水压试验要求进行检验。水压试验合格后，及时请甲方、监理进行验收，并做好水压试验记录。为确保管首系统内充满水，将管道系统内空气排空，然后注水启动试压泵，试压泵操作人员不得离岗，认真观察压力表升压动态，当发现弹簧压力计表针摆动、不稳，且升压较慢时，应重新排气后再升压；升压过程中，分级升压，每升一级应按排专人巡视管道系统检查管身及接口，管道系统压力升至接近试验压力时，停泵稳定几分钟，再慢慢升至试验压力停泵，关闭试压泵出口阀。给水管道系统恒压1h，压降不大于0.05 MPa为强度试验合格。3.2强度试验合格后，开启试压泵出水阀或就近的泄水阀，使管道系统降压至工作压力1.0MPa时关阀，保持恒压120 min，进行严密性试验。在严密性试验时，进行全面检查，所有接口均无渗漏，且压降不大于0.03 MPa为严密性试验合格。3.3管道试压合格后进行冲洗。管道冲洗口和排水口应选择适当位置，并能保证将系统内的杂物冲洗干净为宜，排水管截面不应小于被冲洗管截面的60%，排水管应接到排水井或排水沟内。第六章 消防报警分部工程施工方案及质量管理硬质阻燃塑料管（PVC）明敷设质量管理1、工艺流程：测路定固盒定箱点及位管置管路固定管路敷设管路入盒箱2、钢管敷设与煨弯对环境温度的要求如下：钢管及其配件的敷设，安装和煨弯制作，均应在原材料规定的允许环境温度下进行，其温度不宜低于15。3、测定盒、箱及管路固定点位置：3.1、按照设计图测出盒、箱、出线口等准确位置。测量时，应使用自制尺杆，弹线定位。3.2、根据测定的盒、箱位置，把管路的垂直点水平线弹出，按照要求标出支架，吊架固定点具体尺寸位置。4、管路敷设：4.1、断管：使用钢锯锯断，断口后将管口锉平齐。4.2、敷管时，先将管卡一端的螺丝（栓）拧紧一半，然后将管敷设于管卡内，逐个拧紧。4.3、支架、吊架位置正确、间距均匀、管卡应平正牢固；埋入支架应有燕尾，埋入深度不应小于120mm；用螺栓穿墙固定时，背后加垫圈和弹簧垫用螺母紧牢固。4.4、管路较长敷设时，超过下列情况时，应加接线盒：（1）管路无弯时，30m；（2）管路有一个弯时，20m；（3）管路有二个弯时，15m；（4）管路有三个弯时，8m；（5）如无法加装接线盒时，应将管直径加大一号。5、管路预埋敷设：（1）各系统电线管及套管预埋件，均是按土建单位实际进度穿插完成。在土建单位进行模板安装时，就必须安排人员对各设备位置在模板进行标注定位，并标出连接电线管的方向，以保证线管敷设顺利进行。在土建单位完成第一层扎筋后，即进入线管敷设安装阶段。在各班组完成电线管敷设后，对各系统的接线盒用墨汁在模板上进行标注。同时各施工单位、班组对所敷设电线管进行自检，检查有无错漏项、电线管敷设有无质量问题及不规范之处、接地管卡有无漏接、松动。自检完毕确认没问题后再会同甲方、监理公司的技术人员一起对照图纸及现场进行审核，联合检查组确认无误即通知土建单位进行二层面筋制安及混凝土浇注。在土建单位进行二层面筋制安及混凝土浇注时各施工单位、班组要派专人监护，以防止电线管、线盒错位、松脱。如发现异常即派人及时处理，直到混凝土浇注完成。（2）管路入盒、箱一律采用端接头与内锁母连接，要求平正、牢固。向上立管管口采用端帽护口，防止异物堵塞管路，做法见图3.6所示。图3.6 管路入盒示意做法6、主要设备、材料、成品和半成品进场验收1）外观检查：绝缘导管及配件不碎裂、表面有阻燃标记和制造厂标；2）按制造标准现场抽样检测导管的管径、壁厚及均匀度。对绝缘导管及配件的阻燃性能有异议时，按批抽样送有资质的试验室检测。7、一般项目7.1、电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合GB50303-2002表12.2.1-1的规定。7.2、室内进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面5080mm。8、应注意的质量问题8.1、套箍偏中，有松动，插不到位，胶粘剂抹得不均匀，应用小刷均匀涂抹配套供应的胶粘剂，插入时用力转动插入到位。8.2、使用弹簧煨管器时要适度，用力不要过猛。8.3、暗配管路弯曲过多。敷设管路时，应按设计图要求及现场情况，沿最近的路线敷设，不绕行弯曲处可明显减少。9、质量记录9.1、阻燃型（PVC）塑料管及其附件检定测试报告单和产品出厂合格证。9.2、阻燃型（PVC）电导管安装隐蔽验收记录 DQ2.3。9.3、硬质阻燃型塑料管暗敷设分项工程质量检验评定记录。管内穿绝缘导线安装质量管理1、 工艺流程选择导线扫管穿带线放线与断线导线与带线的绑扎管口带护口导线连结线路绝缘遥测2、选择导线：2. 1应根据设计图规定选择导线2.2相线，中性线及保护地线的颜色应加以区分，用淡蓝颜色的导线为中性线，用黄绿颜色相间的导线为保护地线，用白色的导线为开关控制线。2.3清扫管路：2.3.1清扫管路的目的是清除管路中的灰尘、泥水等杂物。2.3.2清扫管路的方法：将布条的两端牢固的绑扎在带线上，两人来回拉动带线，将管内杂物清净。2.4穿带线：2.4.1穿带线的目的是检查管路是否畅通，管路的走向及盒、箱的位置是否符合设计及施工图的要求。（1）带线一般均采用1.22.0mm的铁丝。先将铁丝的一端弯成不封口的圆圈，再利用穿线器将带线穿入管路内，在管路的两端均应留有1015cm的余量。（2）在管路较长或转弯较多时，可以在敷设管路的同时将带线一并穿好。（3）阻燃型塑料波纹管的管壁呈波纹状，带线的端头要弯成圆形。2.5、断线：剪断导线时，导线的预留长度应按以下四种情况考虑。（1）接线盒、开关盒、插销盒及灯头盒内导线的预留长度应为15cm。（2）配电箱内导线的预留长度应为配电箱箱体周长的1/2。（3）出户导线的预留长度应为1.5cm。（4）公用导线在分支处，可不剪断导线而直接穿过。2.6、管内穿线2.6.1、当管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉。2.6.2、穿线时应注意下列问题：敷设于垂直管路中的导线，当超过下列长度时，应在管口处和接线盒中加以固定：a、截面积为50mm2及以下的导线为30m；2.7、导线连接：在导线做电气连接时，必须先削掉绝缘再进行连接，而后加焊，包缠绝缘。2.7.1剥削绝缘使用工具及方法：剥削绝缘方法：a、单层剥法：不允许采用电工刀转圈剥削绝缘层，应使用剥线钳，见图2.8.2（2）a、所示。图a、b（a）塑料导线剥线示意；（b）编织橡皮绝缘导线剥线示意b、分段剥法：一般适用于多层绝缘导线剥削，如编织橡皮绝缘导线，用电工刀先削去外层编织层，并留有约12mm的绝缘台，线芯长度随结线方法和要求的机械强度而定，见图（b）所示。2.7.2单芯铜导线的直线连接：（1）绞接法：适用于4m及以下的单芯线连接。将两线互相交叉，用双物同时把两芯互绞两圈后，将两个线芯在另一个芯线上缠绕5圈，剪掉余头，见图（1）所示。图（1）单芯铜导线的直线连接（2）缠绕卷法：有加辅助线和不加辅助线两种，适用于6m及以上的单芯线的直线连接。将两线相互并合，加辅助线后用绑线在并合部位蹭向两端缠绕（即公卷），其长度为导线直径10倍，然后将两线芯端头折回，在此向外单独缠绕5圈，与辅助线捻绞2圈，将余线剪掉，见图（2）所示。图（2）缠绕卷法示意图2.7.3单芯铜线的分支连接： （1）绞接法：适用于4m以下的单芯线。用分支线路的导线往干线上交叉，先打好一个圈结以防止脱落，然后再密5圈。分线缠绕完后，剪去余线。分线打结连接和小截面分线连接的具体作法见图（1）.1和图（1）.2所示。图（1）.1分线打结连接图（1）.2小截面分线连接（2）缠卷法：适用于6mm2及以上的单芯线的分支连接。将分支线折成90°紧靠干线，其公卷的长度为导线直径的10倍，单卷缠绕5圈后剪断余下线头见图（2）2所示。图（2）2缠卷法（3）十字分支导线连接做法见图（3）1和图（3）2所示。图（3）1十字分支导线一侧连接做法图（3）2十字分支导线两侧连接做法（4）单卷法：取任意一侧的两根相邻的线芯，在接合处中央交叉，用其中的一根线芯做为绑线，在导线上缠绕57圈后，再用另一根线芯与绑线相绞后把原来的绑线压住上面继续按上述方法缠绕，其长度为导线直径的10倍，最后缠卷的线端与一条线捻绞2圈后剪断。另一侧的导线依次进行。注意应把线芯相绞处排列在一条直线上，见图（4）所示。图（4）单卷做法2.7.4铜导线在接线盒内的连接：（1）单芯线并接头：导线绝缘台并齐合拢。在距绝缘台约12mm处用其中一根线芯在其连接端缠绕57圈后剪断，把余头并齐折回压在缠绕线上，见图（1）所示。图（1）（2）不同直径导线接头：如果是独根（导线截面小于2.5m）或多芯软线时，则应先进行涮锡处理。再将细线在粗线上距离绝缘层15mm处交叉，并将线端部向粗导线（独根）端缠绕57圈，将粗导线端折回压在细线上，见图（2）所示。图（2）接线盒内接头2.7.5接线端子压接：多股导线（铜或铝）可采用与导线同材质且规格相应的接线端子。削去导线的绝缘层，不要碰伤线芯，将线芯紧紧地绞在一起，清除套管、接线端子孔内的氧化膜，将线芯插入，用压接钳压紧。导线外露部分应小于12mm，见图2.7.5所示。图2.7.5接线端子压接示意图2.8铜导线的搪锡：喷灯加热（或用电炉加热）：将焊锡放在锡勺（或锡锅）内，然后用喷灯（或电炉）加热，焊锡熔化后即可进行搪锡。加热时要掌握好温度；温度过高搪锡不饱满；温度过低搪锡不均匀。因此要根据焊锡的成分、质量及外界环境温度等诸多因素，随时掌握好适宜的温度进行搪锡。搪锡完后必须用布将搪锡处的污物擦净。2.9导线包扎：首先用橡胶（或粘塑料）绝缘带从导线接头处始端的完好绝缘层开始，缠绕12个绝缘带幅宽度，再以半幅宽度重叠进行缠绕。在包扎过程中应尽可能的收紧绝缘带。最后在绝缘层上缠绕12圈后，再进行回缠。采用橡胶绝缘带包扎时，应将其拉长2倍后再进行缠绕。然后再用黑胶布包扎，包扎时要衔接好，以半幅宽度边压边进行缠绕，同时在包扎过程中收紧胶布，导线接头处两端应用黑胶布封严密。包扎后应呈枣核形，见图2.9所示。图2.9导线包扎示意图2.10线路检查及绝缘摇测：2.10.1线路检查：接、焊、包全部完成后，应进行自检和互检；检查导线接、焊、包是否符合设计要求及有关施工验收规范及质量验评标准的规定。不符合规定时应立即纠正，检查无误后再进行绝缘摇测。2.10.2绝缘摇测：照明线路的绝缘摇测一般选用500V，量程为0500M的兆欧表。测量线路绝缘电阻时：兆欧表上有三个分别标有“接地”（E）；“线路”（1）；“保护环”（G）的端钮。可将被测两端分别接于E和1两个端钮上，见图2.10.2。图2.10.2摇表结线图一般照明绝缘线路绝缘摇测有以下情况：电气器具有未安装前进行线路绝缘摇测时，首先将灯头盒内导线分开，开关盒内导线连通。摇测应将干线和支线分开，一个摇测，一人应及时读数并记录。摇动速度应保持在120r/min左右，读数应采用一分钟后的读数为宜。3.1基本规定3.1.1一般规定（1）建筑电气工程施工现场的质量管理，除应符合现行国家标准建筑工程施工质量验收统一标准GB503002001的3.0.1规定外，尚应符合下列规定：（2）安装电工、焊工、起重吊装工和电气调试人员等，按有关要求持证上岗：（3）接地(PE)或接零(PEN)支线必须单独与接地(PE)或接零(PEN)干线相连接，不得串联连接。3.1.2主要设备、材料、成品和半成品进场验收（1）主要设备、材料、成品和半成品进场检验结论应有记录，确认符合本规范规定，才能在施工中应用。（2）因有异议送有资质试验室进行抽样检测，试验室应出具检测报告，确认符合本规范和相关技术标准规定，才能在施工中应用。（3）经批准的免检产品或认定的名牌产品，当进场验收时，宜不做抽样检测。（4）电线、电缆应符合下列规定：a、按批查验合格证，合格证有生产许可证编号，按额定电压450750V及以下聚氯乙烯绝缘电缆GB5023.15023.7标准生产的产品有安全认证标志：b、外观检查：包装完好，抽检的电线绝缘层完整无损，厚度均匀。电缆无压扁、扭曲，铠装不松卷。耐热、阻燃的电线、电缆外护层有明显标识和制造厂标；c、按制造标准，现场抽样检测绝缘层厚度和圆形线芯的直径；线芯直径误差不大于标称直径的1；常用的BV型绝缘电线的绝缘层厚度不小于表c的规定；表c、序号1234567891011电线芯线标称截面积(mm)1.52.54610162535507095绝缘层厚度规定(mm)0.70.80.80.81.01.01.21.21.41.41.63.1.3工序交接确认（1）电线、电缆穿管及线槽敷线应按以下程序进行：a、接地(PE)或接零(PEN)及其他焊接施工完成，经检查确认，才能穿入电线或电缆以及线槽内敷线；b、与导管连接的柜、屏、台、箱、盘安装完成，管内积水及杂物清理干净，经检查确认，才能穿入电线、电缆；c、电缆穿管前绝缘测试合格，才能穿入导管；d、电线、电缆交接试验合格，且对接线去向和相位等检查确认，才能通电。3.2主控项目3.2.1不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内：同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。3.3一般项目3.3.1电线、电缆穿管前，应清除管内杂物和积水。管口应有保护措施，不进入接线盒(箱)的垂直管口穿入电线、电缆后，管口应密封。3.3.2线槽敷线应符合下列规定：（1）电线在线槽内有一定余量，不得有接头。电线按回路编号分段绑扎，绑扎点间距不应大于2m：（2）同一回路的线，敷设于同一金属线槽内：（3）不同回路无抗干扰要求的线路可敷设于同一线槽内：敷设于同一线槽内有抗干扰要求的线路用隔板隔离，或采用屏蔽电线且屏蔽护套一端接地。4、应注意的质量问题4.1在施工中存在护口遗漏、脱落、破损及与管径不符等现象。因操作不慎而使护口遗漏或脱落者应及时补齐，护口破损与管径不符者应及时更换。4.2铜导线连接时，导线的缠绕圈数不足5圈，未按工艺要求连接的接头均应拆除重新连接。4.3导线线芯受损是由于用力过猛和剥线钳使用不当而造成的。削线时应根据线径选用剥线钳相应的刀口。4.4接头部分包扎的不平整、不严密。应按工艺要求重新进行包扎。4.5线路的绝缘电阻值偏低。管路内可能进水或者绝缘层受损都将造成线路的绝缘电阻值偏低。应将管路中的泥水及时清干净或更换导线。5、质量记录5.1各种绝缘导线产品出厂合格证。5.2配线敷设施工隐蔽验收记录。5.3线路（设备）绝缘电阻测试记录DQ2.9。5.4分项工程质量检验评定记录。2、质量标准2.1一般规定（1）建筑电气工程施工现场的质量管理，除应符合现行国家标准建筑工程施工质量验收统一标准GB503002001的3.0.1规定外，尚应符合下列规定：(2)装电工、焊工、起重吊装工和电气调试人员等，按有关要求持证上岗：(3)安装和调试用各类计量器具，应检定合格，使用时在有效期内。2.1.1主要设备、材料、成品和半成品进场验收(1)主要设备、材料、成品和半成品进场检验结论应有记录，确认符合本规范规定，才能在施工中应用。(2)确认符合设计规范和相关技术标准规定，才能在施工中应用。(3)依法定程序批准进入市场的新电气设备、器具和材料进场验收，除符合本规范规定外，尚应提供安装、使用、维修和试验要求等技术文件。(4)进口电气设备、器具和材料进场验收，除符合本规范规定外，尚应提供商检证明和中文的质量合格证明文件、规格、型号、性能检测报告以及中文的安装、使用、维修和试验要求等技术文件。(5)经批准的免检产品或认定的名牌产品，当进场验收时，宜不做抽样检测。2.2电线应采用额定电压不低于750V、芯线截面不小于1.5mm2的铜芯绝缘电线或电缆。 2.2.1连接柜、屏、台、箱、盘面板上的电器及控制台、板等可动部位的电线应符合下列规定：（1）采用多股铜芯软电线，敷设长度留有适当裕量：（2）线束有外套塑料管等加强绝缘保护层；（3）与电器连接时，端部绞紧，且有不开口的终端端子或搪锡，不松散、断股：（4）可转动部位的两端用卡子固定。3、应注意的质量问题3.1盘面电具、仪表不牢固、平正或间距不均，压头不牢、压头伤线芯，多股导线压头未装压线端子。闸具下方未装卡片框。螺丝不紧的应拧紧，间距应按要求高速均匀，找平整。伤线芯的部分应剪掉重接，多股线应装上压线端子，卡片框应补装。3.2接地导线截面不够或保护地线截面不够，保护地线串接，对这些不符合要求的应按有关规定进行纠正。3.3盘后配线排列不整齐。应按支路绑扎成束，并固定在盘内。4、质量记录4.1绝缘导线产品出厂合格证。4.2电气绝缘电阻测试记录。第七章 防排烟分部工程施工方案及质量管理1.1准备好施工临时用水、用电。 1.2做好施工人员的食宿安置和进场前的教育工作。 2.施工方案与施工技术保证措施 本工程涉及专业较多，为圆满实现工程的工期、质量目标，一方面，我们在施工方
