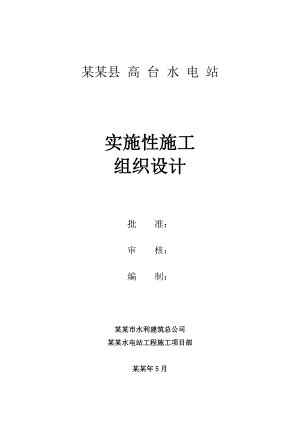

某某县 高 台 水 电 站实施性施工组织设计批 准：审 核：编 制：某某市水利建筑总公司某某水电站工程施工项目部某某年5月第一章 编制原则及依据1.1编制原则说明1.1.1认真贯彻国家对工程建设的各项方针和政策，严格执行工程建设程序。1.1.2充分认识本工程的特点、难点，确保施工关键路径、关键节点按计划完成。1.1.3质量是工程的灵魂。科学地制定施工方案和切实可行的质量保证措施，建立健全、严格的质量管理体系，确保质量目标的实现。1.1.4编制切实可行的工期保证措施，合理组织人员、设备及物资进场与调配、采用工程网络计划控制技术和现代管理方法，科学地安排施工，使工程施工均衡连续进行。1.1.5安全是根本。没有安全保障，就没有工期保障。施工中，我公司将制定完善的安全制度和安全保证措施，在强有力的安全管理机构的监督和指挥下，使一切生产活动均处于受控状态，确保安全目标的实现。1.1.6妥善处理与地方政府、业主、监理人和其他承包人的关系是工程顺利实施、施工计划按期实现的前提条件之一。充分协调好内外部关系，是编制本工程组织设计的重要考虑因素。1.1.7制定适用、有效的措施，确保工程施工符合环保、文明要求。1.1.8尽可能减少临时设施建设，合理储存物资、材料，减少物资、材料倒运量；科学地规划施工平面图，减少施工用地。1.2编制依据1.2.1重庆市某某县高台水电站工程施工招标文件1.2.2提供的现有关图纸及工程量清单；1.2.3国家现行与本工程密切相关的部颁及行业施工规范、技术标准；1.2.4与业主签订的施工合同内的相关内容；1.2.5设计院提供的初设计报告内的相关内容；1.2.6我单位人员在现场所获得的有关工程信息及资料；1.2.7据我公司多年来在国内外水电施工领域积累的成熟施工技术和施工经验。第二章 工程概况2.1工程概述某某县高台水电站由重庆中核通恒水电开发有限公司投资开发,重庆精佳工程设计咨询有限公司设计,宜昌三大工程建设监理公司监督,我某某市水利建筑总公司承建.工程位于重庆市某某县境内的沙子河右岸支流盐井溪下游坐坟坝河段。坝址位于中益乡场镇上游,距中益乡约4.5km，距沙子镇约11.6km，厂址位于中益乡场镇下游约0.5km的右岸河床，距某某县城约47.5km，距重庆市约269.9km。工程以发电为主，引水式开发。水库正常蓄水位为938.00m，正常库容为547.00万m3；校核洪水位为938.053m，调节库容为366.00万m3。最大坝高38.447m，电站装机2台，总装机容量为12600KW，电站发电引用流量12.2m3/S，额定水头94.77m，多年平均发电量3874万KW，年发电利用小时数3953h，本工程区有沙子镇高速路收费站至中益乡高台桥县道597，里程约12km，高台桥至坝址为乡道，里程约2.1km，重庆至沙子镇高速路收费站为高速公路，里程约256.8km，工程对外交通较方便。沙子河，发源于七曜山山脉西北麓冷水乡竹林村李家湾河流全长43.0km，河道平均比降23.8。椒园溪为沙子河下游右岸较大支流，源于某某县观音庙、塔寺坪一带，河流大致由西向东流，至龙家坝处注入沙子河，椒园溪河道全长16.8km，全流域面积102.5km2。高台水电站坝址位于沙子河右岸支流盐井溪下游坐坟坝河段，坝址以上控制流域面积96.5km2（加入一级电站厂址以上控制流域面积150km2和借水坝址11.5km2后合计集水面积为258km2），主河道长14.8km，河道平均比降32.5；电站厂址位于沙子河干流中益乡场镇下游，厂址以上控制流域面积316km2。某某县高台水电站工程枢纽主要由首部枢纽，引水建筑物，借水建筑物，厂区建筑物等组成。2.2首部枢纽首部枢纽由挡水坝、溢洪道、取水口、导流洞组成。2.2.1挡水坝挡水坝采用混凝土面板堆石坝，水库正常蓄水位938.00m. 混凝土面板堆石坝基础置于石砂岩与砂质泥岩互层上，坝基河床狭窄，宽22.5-38m，高程900-902m左右，坝顶高程938.294m，最大坝高38.447m，坝顶长172.88m，坝顶宽5.0m。大坝上下游坝坡坡比1:1.4，下游坝坡面在高程923.600m与908.600m处分别设置宽2.0m的马道。大坝上游采用0.4m厚C30W8F200钢筋混凝土面板防渗，钢筋混凝土面板下设水平厚度分别为3m的垫层区和过渡区，其上设水平厚度为2m的粉砂盖重，粉砂盖重上铺弃渣压重。坝顶上游设“L”型防浪墙，墙顶高程939.452m，墙底高程937.652m，高度1.8m。坝体由上游至下游依次布置：盖重区、上游铺盖区、钢筋砼面板、垫层区、特殊垫层区、过渡层区、主堆石区、次堆石区和下游干砌块石护坡。坝体主堆石填筑料为新鲜或微风化的砂岩料，2.2.2溢洪道溢洪道布置在右岸，由引渠段、闸室段（控制段）、泄槽段及挑流消能段四部分组成，大部分置于石砂岩与砂质泥岩互层的弱风化层中，溢洪道开挖后将形成最高约33m的岩质边坡，溢洪道轴线全长197.471m(水平投影长度)。进水渠长49.00m，泄槽段长121.951m，挑流消能段长18.525m，挑流鼻坎反弧段半径为25.0m，挑射角度20°。鼻坎坎顶高程909.508m，边墙顶高程913.865m。进水渠底板高程929.94m，渠宽21.00m。闸室采用开敞式，闸室长21.295m,闸室段宽度为23.50m。溢流堰采用Hd为6.5m的驼峰堰a型，堰顶上部为一半径为3.9m的一段圆弧组成，堰面下部两侧为半径为9.36m的两段圆弧组成，与下游泄槽底板（i=0.025）连接。溢流堰堰顶高程931.50m，堰前进水渠底板高程929.94m。2.2.3取水口取水口位于右岸溢洪道上游，取水口为竖井式取水口，由拦污栅段、渐变段、闸前连接段、闸门井段、闸后渐变段、操作检修平台、闸门启闭机室组成。取水口底板高程918.2m，采用50cm厚C20钢筋砼衬砌。拦污栅设计为单孔，过栅流速0.94m/s，上唇为R=3.85m的圆曲线段。拦污栅槽为30cm厚C20钢筋砼结构。拦污栅槽倾角70°，斜面长16.82m，对开挖边坡进行锚杆挂网喷混凝土支护。采用20锚杆，长3m，间距2.5m，梅花型布置，表面喷10cm厚C15混凝土。进水喇叭口及闸前连接段断面为矩形，采用50cm厚C20钢筋砼衬砌。取水口设工作闸门一扇，孔口尺寸3×3m（宽×高）。闸门后经4.0m长由方变圆的渐变段与洞径3m的压力隧洞连接。闸门后设置直径为300mm通气孔。闸门竖井断面为圆形，竖井井深19.0m，竖井顶部高程940.0m，井壁采用50cm厚C25钢筋砼衬砌，对竖井围岩破碎段进行固结灌浆，固结灌浆孔排距3.0m、梅花型布置深入基岩4.0m。检修平台及启闭机室位于洞室，洞室为8.9×8.5城门洞型，采用C25钢筋砼衬砌，操作检修平台高程为940.00m，闸门启闭机室高程为945.00m。启闭机平台为框架梁结构，立柱尺寸为0.4*0.4m。2.2.4导流洞导流洞为汛期有压、枯期无压隧洞，采用城门洞形4.4×5.5，由进水渠、闸门控制段、洞身段及出口段组成，洞身全长为212m，进口高程为915.00m。出口底板高程904.40m,底坡i=5%， 衬砌段应先回填后固结灌浆。2.3引水建筑物引水建筑物由有压引水隧洞、调压井，压力管道组成。2.3.1引水隧洞引水隧洞全长3400m，纵坡i=4，设计引用流量20.6m3/s，内径R=1.5m的有压隧洞。隧洞进口底板高程918.20m，出口底板高程904.40m。线路区出露地层岩性有：紫红色泥岩、砂质泥岩为主，局部夹灰、灰紫色中-厚砂岩，以及松散堆积物。隧洞开挖断面为马蹄形、底宽2.2m、高3.8m、顶拱半径1.9m。、围岩临时支护采用随机锚杆，必要时可采用喷锚或钢支撑。隧洞衬砌支护形式：围岩采用10cm厚C20砼喷护、围岩采用40cm厚C20砼衬砌、围岩采用40cm厚C20钢筋砼衬砌。引水隧洞混凝土衬砌段每12米设一道沉降缝。、围岩隧洞顶拱90°范围内回填灌浆，采用2孔和3孔交错布置，纵向间距3m, 2孔位于隧洞顶拱45°范围起点和止点各1孔，3孔位于隧洞顶拱轴线、顶拱轴线左右两边90°各1孔。孔径38mm、纵向排距3m。2.3.2调压井调压井置砂岩夹薄层砂岩中, 调压井距离岸坡49.6m,上部约14m。位于卸荷裂隙较发育带中；调压室为阻抗式，采用圆型断面，内径6.8m，阻抗孔直径1.6m。调压室底板高程904.40m，调压室顶高程952.50m。调压室采用60cm厚C25钢筋砼衬砌。2.3.3压力管道压力管道设计为斜井形式，位于砂质泥岩层中。压力管道采用地下埋管型式，单元供水的供水方式。压力管道前接调压井，后接厂房，由上平段、倾斜段、下平段和进厂支管组成。压力管道主管长约843.29m，支管总长43.347m。主管内径D=2.4m，支管内径1.2m。 2.4借水建筑物借水建筑物由无压引水隧洞、借水坝、箱涵组成。2.4.1无压引水隧洞无压引水隧洞分1#无压隧洞、2#无压隧洞。无压引水隧洞开挖断面均为城门洞型3.40×4.30m（宽×高）。1#无压引水隧洞进口接一级电站尾水出口至漆树坝支沟借水坝处，全长1809.03m，纵坡i=1/2000，进口底板高程939.520m，出口底板高程938.615m，隧洞断面形式采用圆拱直墙型，净空断面尺寸（砼衬砌）2.60×3.70m（宽×高）；2#无压引水隧洞自漆树坝支沟借水坝处至二级坝库区内，全长2758.78 m，纵坡i=1/2000，进口底板高程938.579m，出口底板高程937.200m，隧洞断面形式采用圆拱直墙型，净空断面尺寸（砼衬砌）2.60×3.70m（宽×高）。无压引水隧洞衬砌方式：底板均采用20cm厚C15砼衬砌；围岩段边墙顶拱采用10cm厚C20砼喷护；围岩稳定性较好段采用40cm厚C15砼衬砌；围岩稳定性较差段采用挂网喷锚一次支护、采用30cm厚C15砼衬砌永久支护；围岩采用40cm厚C20钢筋砼衬砌、全洞采用现浇混凝土衬砌。混凝土衬砌段每12米设一道沉降缝，填缝采用沥清杉板。、围岩临时支护采用随机锚杆，必要时可采用喷锚或钢支撑。、围岩隧洞顶拱90°范围内回填灌浆，采用2孔和3孔交错布置，间距3m, 2孔位于隧洞顶拱45°范围起点和止点各1孔，3孔位于隧洞顶拱轴线、顶拱轴线左右两边90°各1孔。孔径38mm、纵向排距3m。2.4.2借水坝借水坝由溢流坝段、护坦、左右岸导流墙三部分组成。具有借水、输水、溢流作用，溢流坝为砼重力坝，坝轴线基本垂直于河床布置，坝基坐落在长石岩屑石英砂岩上，坝肩为砂岩，采用溢流坝段局部设置底栏栅取水，坝腹内按坝轴线方向设一条矩形输水廊道经箱涵分别连接1#无压隧洞出口、2#无压隧洞进口接力输水，最大坝高4.30m，溢流坝段长45.0m，其中底栏栅坝段长5.0m ,坝顶高程942.605m，溢流坝坝基浇筑前先铺一层3cm5cm厚、M10水泥砂浆，坝体采用C15埋石砼，含石率30%。溢流面采用C20砼防冲，坝前回填C15埋石砼代替铺盖，护坦上下游各设齿槽，采用30cm厚碎石为垫层、采用50cm厚C20埋石砼为流面，设100PVC排水管排距2.5m。护坦总长10.02m,坡比1/19.647。箱涵长28.900m，过水段面3.5m×3.5m,底板采用0.5m厚C20砼衬砌，顶拱边墙采用0.5m厚C20钢筋砼衬砌。左右岸导流墙位于溢流坝与箱涵连接处箱涵顶部，采用重力式挡土墙形式，采用C15砼衬砌,顶宽0.8m。2.4.3箱涵箱涵分两段总长28.900m，过水段面3.5m×3.5m,底板采用0.5m厚C20砼衬砌，顶拱边墙采用0.5m厚C20钢筋砼衬砌。用于溢流坝输水廊道与1#无压隧洞、2#无压隧洞的纵向连接。2.5发电厂房2.5.1厂区枢纽布置厂区枢纽主要由进厂公路、防洪堤、主副厂房、升压站、尾水建筑组成。厂区位于沙子河右岸,中益乡场下游约400m处，河床高程约838m，为狭窄U型横向谷，右岸山体雄厚。主厂房机组纵轴线近似平行于河道流向布置，副厂房位于主厂房进水侧，35KV配电装置布置在副厂房内，主变压器户外布置。厂区布置紧凑，实用。进厂公路位于厂区临山侧，汽车可直达主、副厂房和主变场。厂区地面高程836-840m，为充分利用水头，降低防洪墙高度，保证厂区汛期安全，主、副厂房错层布置。主厂房发电机层地坪高程838.57m, 副厂房地坪高程841.91m，主厂房高程841.91m以下设砼砌块石防洪墙挡水，厂区地坪以上设高2.0m的防洪墙。尾水道出口底板高程835.01m，满足机组气蚀和尾水管淹没深度要求。2.5.2发电厂房主厂房长30.9m，宽11.0m，高17.95m(含地下部分)，建基面高程832.96m，置于砂卵石层上。厂内装两台6300KW混流式水轮发电机组，机组间距10.3m，水轮机安装高程839.21m。主厂房水轮机、发电机共一层布置，地坪高程838.29m，层高12.34m。发电机出线沿上游侧引出至副厂房开关室。主厂房内设20t单梁桥式起重机一台，其跨度为9.5m；上游侧布置进水阀、集水井，下游侧布置调速器和吊运主通道。主厂房采用条形柱基础，构架、梁、板为现浇钢筋砼结构。构架基础置于致密的砂卵石层上。安装场位于主厂房下游端，和水轮发电机层错层布置，地面高程841.91m，长7.5m，宽11.0m，山墙侧设大门与进厂公路相通。主厂房采用条形柱基础，构架、梁、板为现浇钢筋砼结构。构架基础置于致密的砂卵石层上。副厂房位于主厂房进水侧，建筑面积为528m2，共二层。一层分别布置机组自动屏及厂用电室、中控室、10KV开关室和机修间，地面高程和安装间相同，为841.91m，层高4.2m。二层分别布置35KV开关室和中控室，楼面高程为846.11m，层高4.2m。2.5.3尾水建筑尾水建筑由尾水室、尾水箱涵组成。两台机组尾水分别通过尾水箱涵接至下游河道，以降低尾水位。各机组尾水道接尾水室，进口底板高程833.46m,经4.65m长的斜段（坡率1：3）后出口底板高程升至835.01m，之后接共用的尾水箱涵。尾水箱涵采用C25钢筋砼箱形结构，长210.0m，纵坡1/1000，宽3.0m，高3.0m，顶板、边墙、底板厚度均为0.5m。尾水箱涵出口高程略高于最低尾水位，尾水道出口底板高程835.01m，考虑厂区洪水较高，尾水不设尾水门，机组在枯水期停机进行检修。2.6机电、金属结构概述高台二级电站金属结构由取水口、溢洪道、借水坝、厂房尾水、压力管道等部位的拦污栅、闸门、启闭机组成。2.7水文气象和地质资料2.7.1水文气象2.7.1.1水文高台水电站坝址位于沙子河右岸支流盐井溪下游坐坟坝河段，坝址以上控制流域面积96.5km2（加入一级电站厂址以上控制流域面积150km2和借水坝址11.5km2合计集水面积为258km2），主河道长14.8km，河道平均比降32.5；电站厂址位于沙子河干流中益乡场镇下游，厂址以上控制流域面积316km2。某某站年、时段设计径流成果表表2-1项 目平均流量（m3/s）CvCs/Cv设 计 径 流（m3/s）P=10%P=20%P=50%P=80%P=90%水 文 年20.150.242.5026.624.019.716.014.4410 月30.250.262.5040.736.529.423.520.911次年3月5.820.402.508.947.585.443.843.19高台电站厂址、坝址设计洪水成果表表2-2断面设计洪峰流量(m3/s)P=0.2%P=0.33%P=0.50%P=1.0%P=2.0%P=3.3%P=5.0%P=10%厂址2160198018401610138012201080865坝址11501160984863745660590476高台电站坝址控制流域面积为96.5km2，多年平均流量分别为2.48m3/s，借用某某水文站实测多年平均悬移质含沙量0.783kg/m3计算得，高台电站坝址处多年平均悬移质年输沙量为6.12万t，输沙模数633t/km2。龙河流域无推移质实测资料，根据设计流域的地质、地貌、地形条件及人类活动影响，推移质输沙量按悬移质来沙量的10计算，则高台电站坝址处多年平均推移质年输沙量为0.612万t。2.7.1.2气象龙河流域属亚热带湿润气候区，具有气候温和、雨量丰沛、四季分明，春雨、夏伏旱、秋绵雨、冬干的气候特点。根据某某县气象站19572004年的气象资料统计，多年平均气温为16.4，极端最高气温为40.2（1959年8月23日），极端最低气温为-4.7（1975年12月16日）。多年平均蒸发量1174mm，多年平均风速为1.0m/s，实测多年平均最大风速12.0m/s，风向为WNW。流域多年平均相对湿度为79%，多年平均日照数为1230h。多年平均降雨量1109mm，降雨量集中在汛期410月，约占全年的85%，其中主汛期59月约占全年的67%，枯水期12月次年2月降雨量仅占全年降雨量的5%左右；短历时暴雨强度较大，多年平均24h降雨量为102.1mm。流域内的暴雨（日雨量大于50mm）雨日多集中在59月，一般一次暴雨历时不长，大多在24小时左右，实测最大24小时暴雨量为326.9mm（悦来雨量站1982年7月16日08时至17日08时）。2.7.2工程地质2.7.2.1某某县属川东陷褶束中的万县弧形褶束，总体地貌特征为东高西低。顺北东南西方向近平行排列的七曜山、方斗山两山脉纵贯全境，形成“两山夹一槽”的地貌特征。2.7.2.2工程区出露地层有：基岩为侏罗系中统地层，第四系堆积物主要有冲洪积(Q4pal)、残坡积(Q4edl)、崩坡积(Q4col+dl)等。工程区位于某某向斜南东翼，无断层，岩层产状290°318°5°14°区域属于相对稳定的弱震环境，据中国地震动参数区划图(GB18306-2001)工程区地震动峰值加速度为0.05g，反应谱特征周期为0.35s，抗震设防烈度为6度。工程区域地震基本烈度为度。高台水电站工程区构造简单，无断层，区域构造稳定性良好。2.7.2.4库区处于某某向斜南东翼，为倾角5°14°的平缓单斜构造，区内无断层，砂岩中见有裂隙发育。2.7.2.5坝址区位于某某向斜南东翼，为一单斜构造，岩层产状：走向N30°E，倾向NW，倾角10°，坝址区无断层分布，构造简单。坝址区出露的第四系覆盖层主要为河流冲洪积物、岸坡的崩坡积物及残坡积物。坝址区岩层缓倾下游偏右岸，岩性为中-厚层长石砂岩，岩体的透水性与岩性、风化卸荷及裂隙发育程度有关，表层风化卸荷带较强，深部新鲜岩体较弱，坝址区发育两组裂隙，坝基及坝肩均存在顺裂隙的渗漏问题，需进行防渗灌浆处理。2.7.2.6溢洪道大部分置于砂岩与砂质泥岩互层的弱风化层中，溢洪道开挖后将形成最高约33m的岩质边坡，岩层走向与边坡走向大角度相交且微倾向坡里，形成逆向坡，对边坡稳定有利，由于砂质泥岩岩性软弱，抗冲性能差，水位以上边坡应锚杆混凝土护坡。2.7.2.7施工导流洞布置于左岸，位于中-厚层长石砂岩，进出口各15m段岩石较破碎，属类洞室围岩，开挖时应注意垮塌，及时支护；中间段岩石为弱风化，属类围岩，围岩稳定，局部可能有掉块。隧洞轴线走向与岩层走向有一定角度，隧洞稳定性较好，隧洞距离岸坡较远，绕避开了岸坡卸荷带的影响。2.7.2.8引水隧洞穿过泥岩、砂质泥岩、砂岩。砂岩为硬质岩，属类围岩洞室围岩，虽有裂隙发育，但地下深部闭合，岩体较完整，地下水也不甚发育，隧洞围岩较稳定，成洞条件好，局部裂隙发育。集中地段易发生掉块和坍落，施工时根据情况随机喷锚支护。泥岩、砂质泥岩为软质岩，围岩强度低，易风化，属类洞室围岩，裂隙发育段可划为IV类洞室围岩，成洞后局部会产生塑性变形，顶拱坍落和边墙失稳现象，尤其是当有侧向裂隙的切割下，洞顶稳定性更差。但深部新鲜岩体的成硐条件也是可行的，施工过程中遇裂隙发育段必须及时支护，由于为有压隧洞，均要采用钢筋混凝土衬砌。2.7.2.9调压井位于卸荷裂隙较发育带中；压力管道设计为斜井形式，位于砂质泥岩层中。2.7.2.10厂区位于沙子河右岸, 为狭窄U型横向谷，右岸山体雄厚。地形上为河滩地，平地，上部为砂卵石，下部为砂质泥岩。2.8施工条件2.8.1交通、用水、用电、通讯条件2.8.1.1某某县高台水电站工程位于重庆市某某县境内的沙子河右岸支流盐井溪下游坐坟坝河段。坝址位于中益乡场镇上游,距中益乡约4.5km，厂址位于中益乡场镇下游约0.5km的右岸河床。电站坝址距沙子镇约11.6km，距某某县城约47.5km，距重庆市约269.9km。本工程的对外交通以公路运输为主，某某县境内有沪渝高速公路经过，其对外运输线路：重庆长寿县垫江县忠县沙子镇高速路收费站沙子镇高台水电站坝址，其中重庆至沙子镇高速路收费站为高速公路，里程约256.8km，沙子镇高速路收费站至中益乡高台桥为县道597，高台桥至坝址为乡道，里程约2.1km，沙子镇至高台水电站坝址里程约13.1km，工程对外交通较方便。2.8.1.2施工期生产生活用水可直接从龙河和附近溪沟及山平塘提取至坝区或厂区高位水池，水质、水量均可满足施工用水要求。经过净化处理后可以满足生活用水要求。2.8.1.3施工用电由业主提供10KV高压输电线至施工区，并安置变压器。我部从变压器低压侧牵至施工现场。2.8.1.4工程对外通讯可从沙子镇接入电信及宽带网络，同时可配备移动手机或者对讲机解决工区与指挥部之间的联系，并办理集团通讯号以加强沟通。2.8.2水文气象条件2.8.2.1龙河是长江右岸的一级支流，位于重庆市某某土家族自治县和丰都县境内。龙河河道全长161.18km（其中上游某某县境内104.68km），流域控制集水面积2810km2（其中上游某某县境内1506.95km2），总落差540m，河道平均比降4.80。 2.8.2.2龙河流域属亚热带湿润气候区，具有气候温和、雨量丰沛、四季分明，春雨、夏伏旱、秋绵雨、冬干的气候特点。2.8.3地形地质条件某某县属川东陷褶束中的万县弧形褶束，总体地貌特征为东高西低。顺北东南西方向近平行排列的七曜山、方斗山两山脉纵贯全境，形成“两山夹一槽”的地貌特征。工程区位于方斗山与七曜山之间，属中、低山地貌。沙子河为横向河谷，河谷两岸呈不对称V型谷。岩层主要为中-厚层长石砂岩与砂质泥岩互层，无大的裂隙和断层。2.9 砂、石料场2.9.1砂料2.9.1.1吊耳树脚砂料场位于沙子河上，距离大坝下游约5.3km，沙子河在吊耳树脚段沿河河漫滩发育，河床和河漫滩上覆砂层，砂为粗、中砂，河道上砂层厚度大于8m，河道宽一般为65-100m，砂料丰富，完全能满足设计储量要求。2.9.1.2该砂料场所开采天然砂以中粗砂为主，质量好，乡镇房屋及公路建设大量使用，并且开采方便、运距近便，储量及质量能满足工程要求。从地质提供资料来看，该料场开采条件较好，适合本工程砂料。为便于砂料质量管理，我部决定自己组织队伍进行开采。2.9.2碎石、块石料2.9.2.1新田坝料场位于坝址下游左侧，距离坝址下游0.80km，料场坡脚有乡村公路经过，交通较方便。料场为耕地和荒山，料场内地形坡度在30-45度，地面高程920-1000m，南、西两侧为陡崖切割，沿陡崖卸荷裂隙发育，料场为耕地和荒山。2.9.2.2出露地层：中-细粒长石砂岩，厚度50-70m，强风化厚度0.5-1.50m，紫红色砂质泥岩。长石砂岩湿抗压强度33.3-36.8Mpa，满足碾压堆石坝质量技术要求，软化系数0.79-0.85,基本满足碾压堆石坝质量技术要求，容重2.42-2.46g/cm3，满足质量技术要求，新田坝料场平均长度160m，平均宽度130m，开采边坡采用1:0.5，根据面积与平均厚度估算，料场面积约2.08万m2，有用层厚度50m, 有用层储量约为104万m3, 无用层厚度4m，无用层8.32万m3，其中残积土约3.65万m3，强风化层约3.33万m3，可开采系数85%，有用层储量约为需用量的3.5倍，满足规范要求。2.9.2.3从地质资料看，新田坝石料场储量丰富，开采条件好，运距近，交通方便，选定为大坝堆石料、工程条块石料及混凝土骨料料场。2.10主要工程量 主要工程量汇总表 表2-3工程项目单位面板堆石坝引水工程溢洪道导流洞厂房借水工程导流支洞合计取水口引水隧洞调压井压力管道借水坝借水隧洞土方明挖m316748135013012705605024859171678510170119522179997砂卵石开挖m310401040石方明挖m321080316010024004503282073093361290146158741571093石方洞挖m325031530865067245497116522152土石方回填m3338283800366537873石方井挖m368030303710坝体碾压堆石体m3砼及钢筋砼浇筑m34091510889088352303503765154547013835179343647836喷砼m270630154555425095948461533373埋石砼浇筑m3420420浆砌块石m335493549砼砌块石m3150150干砌块石m31156611566帷幕灌浆m28912891固结灌浆m2416014405600锚杆根26060820406803645322037166456钢筋制安t240.032.015.054.015.050.070.06.011.028.039.612.6573.2钢筋网t1.81.53.00.04.010.3钢材t11.0830.012.0853.0粉砂铺盖m355405540石渣盖重m31540015400回填灌浆m280283042321637136523878围堰土石填筑m31553215532围堰拆除m373347334第三章 施工技术总体措施3.1施工目标及规划原则3.1.1 施工总体目标根据工程的特点和有关技术规范的要求以及国家和地方的法律、法规，结合我单位施工实力，制定本项目的施工总体目标如下：3.1.1.1工程质量目标严格质量管理，满足设计施工图纸要求，达到国家现行有关施工质量验收规范要求，并达到合格标准。 3.1.1.2安全管理目标 “四无一杜绝”和“一创建”。“四无”即无工伤死亡事故，轻负伤率4以下，无重大机械设备事故，无交通死亡事故，无火灾、洪灾事故；“一杜绝”即杜绝重伤事故；“一创建”即创建安全文明工地。职业健康安全总目标是：实现责任死亡“零”事故，杜绝群伤事故；杜绝重大机械、火灾、交通和重大财产损失事故；预防职业危害、杜绝尘肺病；提高全体员工职业健康安全意识。3.1.1.3工期目标以施工关键线路为核心，突出重点，统筹兼顾，合理安排施工程序，抓紧工序衔接，采用成龙配套的大规模机械化施工，提高效率，加快进度，保证本合同工程关键项目（或节点）施工控制工期如期实现。3.1.1.4环境保护目标坚持“以防为主、防治结合、综合治理、化害为利”的原则，达到以下环境保护目标：（1）空气环境达到环境空气质量标准（GB3095-1996）二级标准值内，水质达到地表水环境质量标准（GB3838-1902）类水域标准，环境噪声达到城市区域环境噪声标准（GB3096-93）2类标准，废气执行大气污染物综合排放标准（GB16297-1996）无组织排放监控浓度限值；（2）施工弃渣：所有施工弃渣运至指定渣场（已上报）。（3）开挖边坡：土石方明挖工程严格按施工图纸和技术条款规定进行。不超出和随意扩大植被清理范围，边坡开挖结束后对土质边坡进行绿化。（4）绿化整治：工程范围内的绿化统一规划、统一设计；完成一个施工项目，绿化一个项目，整体上做到边施工、边绿化。（5）污水处理：建造施工、设备清洗、污水处理池，废水经处理后达到污水综合排放标准（GB8978-1996）一级标准。（6）废油处理：各废油产生点设置废油收集池或筒；对废油进行专门的回收处理，不随意排放。3.1.1.5文明施工目标在工程施工期间，做到全员持证上岗，服装整洁统一，生产设施按审批规划布置，工区内无违章建筑，施工现场整洁明亮，负责管养道路做到清扫干净、无扬尘，洞内管线布置整齐、通风良好且道路无坑塘积水，标识、标志齐全美观，材料堆放整齐有序，设备清洁且停放整齐，施工工艺科学合理，创建文明工区、无违章工区。3.1.1.6技术管理目标本工程施工技术管理总体达到同期国内先进水平，在此基础上，利用国际国内水电工程施工科技成果、创新技术及我单位在面板堆石坝施工、地下工程施工、基础处理施工中积累的成熟经验，重点解决好坝料开采运输、持续高强度上坝填筑、混凝土入仓、基础处理等技术问题。3.1.1.7信息管理目标建立计算机信息管理系统，对项目施工进行科学管理，全面、及时、准确反映施工进度、质量、安全、资源、合同、合同结算、文档、生态、环保及水保等信息，为项目管理提供决策依据，全面提高施工管理水平。工程资料和档案管理实现规范化、标准化、电子化。工程资料整理及归档与工程建设同步进行，工程档案真实、完整。3.1.2施工规划原则3.1.2.1紧紧围绕本工程控制性关键项目面板堆石坝与引水隧洞掘进施工这一主线，统筹兼顾基础处理、水流控制、导流洞等项目的施工，科学合理安排施工程序、规避施工干扰，抓好项目衔接，确保合同目标如期实现。3.1.2.2根据本工程地质条件，制定技术可靠、确保安全的施工方案。充分考虑料源结构及来源与填筑需求等因素，制定有针对性的施工方案。充分考虑施工道路、水流控制及混凝土的入仓方式，制定有针对性的高台水电站大坝施工方案。3.1.2.3应用国内、国际面板堆石坝工程和引水隧洞工程快速施工技术，深入研究布置施工通道，合理进行资源配置，以满足持续高强度快速上坝与隧洞掘进的施工需要。3.1.2.4认真解决好施工道路的扬尘、排水问题，改善劳动条件，保障作业人员的健康和安全，提高作业效率，体现以人为本，营造和谐施工氛围，创建文明工区。3.1.2.5针对工程施工的重点及难点，比选最佳施工方案，积极采用先进的施工技术和施工工艺，做到“宏观构思、细节优化、工艺细腻、品质卓越”，并广泛采用新工艺、新技术、新设备，提高施工效率，确保工程的顺利进行。3.1.2.6根据本工程规模相对较大、工期紧、同时施工的特点，精心研究和动态优化施工程序、施工总进度计划，统筹资源配置，做到“均衡生产，文明施工，科学管理”。3.1.2.7顾全大局，精心组织，服从发包人、监理人的统一协调指挥，处理好本标段工程与其它标段施工之间的关系，发掘内部潜力，消化施工干扰。3.2工程特点、施工难点、重点及对策3.2.1工程特点3.2.1.1工程地处深山之中，两岸坡较陡峭，施工道路布置和修筑十分困难。目前有村水泥路通过坝区。3.2.1.2高台水电站施工时，需要先修建临时施工道路，以免影响当地村民正常通行。3.2.1.3大坝的施工导流均为10月次年4月的枯季洪水标准，5月9月的洪水期需用坝体挡水度汛，均为导流隧洞导流及度汛。3.2.1.4要开采料场，进行砂石系统加工，作为填料，大坝填筑。3.2.2施工的难点和重点3.2.2.1施工道路按时修通是保证工程按时完工的关键。该路修筑较难，需精心规划组织施工，保证按时通车。3.2.2.2大坝两岸坡陡，各项工程开挖过程中安全隐患大，应避免作业时上部滚石、崩塌及岩石崩落造成的安全危害，禁止同一垂直部位上下同时开挖作业。3.2.2.3大坝开挖和填筑时，对道路精心布置，将车辆行人通行影响降至最低。可采取短时间断路，在断路期间，项目需储备一定的生产和生活物资。3.2.2.4大坝某某年10月2013年4月填筑量大，兼顾度汛，主堆石最大月填筑高峰强度达5.24万m3，工期较紧，坝体填筑施工是本工程的重点和关键线路。施工中以“路”、“料”、“机”为核心，进行合理规划配置，布置通畅便捷的上坝填筑施工道路，合理配置施工设备。3.2.2.5引水隧洞比较长，无支洞（原设计有支洞），单面施工长（1700米），必须首先开工。3.2.2.62#借水工程隧洞无施工支洞，单面施工长(1379米)也必须首先开工隧洞，才能争取早日完工。3.2.2.7施工中会对现有公路实行断道，与当地交通冲实大。必须在断道前进行现有线路改道。3.2.3主要对策3.2.3.1组建强有力的项目管理及指挥系统为满足本工程施工项目管理需要，成立项目部承担本标工程的施工项目管理。为保证本合同目标的实现，择优选拨精通面板堆石坝、引水隧洞、地下洞室、基础处理工程施工的高级技术、管理人才，建立精干高效的现场管理体系实施本项目施工管理。3.2.3.2配置施工经验丰富、技术力量雄厚的专业施工队伍在本工程施工中，以“配备一支最优秀的队伍，建设一个最好的项目”为指导，将从已完建和即将完建的
