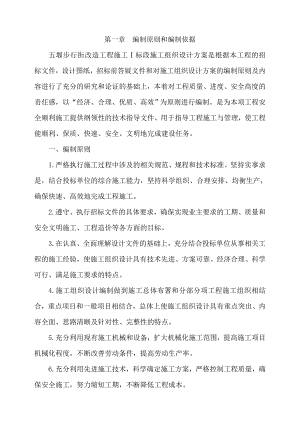

第一章 编制原则和编制依据五堰步行街改造工程施工标段施工组织设计方案是根据本工程的招标文件，设计图纸，招标前答疑文件和对施工组织设计方案的编制原则及内容进行了充分的研究和论证的基础上，本着对工程质量、进度、安全高度的责任感，以“经济、合理、优质、高效”为原则进行编制。是为本项工程安全顺利施工提供纲领性的技术指导文件、用于指导工程施工与管理，使工程能顺利、保质、快速、安全、文明地完成建设任务。一、编制原则1.严格执行施工过程中涉及的相关规范、规程和技术标准。坚持实事求是，结合投标单位的综合施工能力，坚持科学组织、合理安排、均衡生产，确保快速、高效地完成工程施工。2.遵守、执行招标文件的具体要求，确保实现业主要求的工期、质量和安全文明施工、工程造价等各方面的目标。3.在认真、全面理解设计文件的基础上，充分结合投标单位从事相关工程的施工经验，使施工组织设计具有技术先进、方案可靠、经济合理、科学可行、满足施工要求的特点。4.施工组织设计编制做到施工总体布署和分部分项工程施工组织相结合，重点项目和一般项目相结合，总体上使施工组织设计具有重点突出、内容全面、思路清晰及针对性、完整性的特点。5.充分利用现有施工机械和设备，扩大机械化施工范围，提高施工项目机械化程度，不断改善劳动条件，提高劳动生产率。6.充分利用先进施工技术，科学确定施工方案，严格控制工程质量，确保安全施工，努力缩短工期，不断降低工程成本。7.科学规划施工平面图，减少施工用地，合理储存建设物资，减少物资运输量和周转量。二、编制依据1. 五堰步行街改造工程施工标段招标文件和施工招标答疑文件。2.十堰市规划设计院设计的香港街综合改造工程道路施工图设计。3.业主提供的相关资料。4.现场场地情况，周围环境情况。5.城镇道路工程施工与质量验收规范(CJJ1-2008)。6.给水排水管道工程施工及验收规范（GB50268-2008）。7.混凝土结构工程施工质量验收规范（GB50204-2002）。8.砌体工程施工质量验收规范（GB50203-2002）。9.国家颁布的其他有关法律法规、规程、技术标准等。10.省市有关的法规、条例、标准、规定和办法等。第二章 工程概况及设计标准一、 工程简述某某街是十堰市建市以来，规模最大，商业最繁华，人流最密集的商业中心，是人民购物出行的首选。体现了十堰地域商业文化与特色，引领大众主流消费的潮流。在经济高度、快速发展的今天，香港街作为十堰对外的一张名片，已显得落后和破落，这与十堰的经济发展明显拉开了差距，所以对其进行综合改造成了当务之急。香港街起点为五堰柳林沟口，止于邮电街口。由香港街、五堰南街、五堰北街、九龙巷共同组成十堰的步行街区。本工程第一标段由东山路口至香港街与五堰北街的交汇处路段（即香港街0+200+495段），道路长度为475米。现状街区内基础设施落后，主道路为一块板形式，车行道为水泥混凝土路面，人行道采用水泥砼六角砖。路面局部破损严重，人行道砖铺设不平整，局部地段坑槽严重，下雨时容易积水，严重影响行人通行，无障碍设施缺乏，盲道及斜坡道基本上没有；沿线路灯样式陈旧，锈蚀严重；沿街面广告牌设置凌乱，层次不明；沿线环卫设施太少；整个街区基本没有绿化面积，没有行人休憩场地、座椅等。本次改造工程的道路等级为步行街区，路面类型为花岗岩路面。二、平面设计受道路沿线建筑物控制，中线原则上不大动，依据现状建筑物间距，确定整体红线宽度。其中：香港街柳林沟至五堰北街口段，红线宽度20米;香港街北街口至地税局门口，红线宽度16米；五堰北街红线宽度17.5米，远景按20米控制；五堰南街红线宽度20m；九龙巷红线宽度12m。三、纵断面设计本工程为老路改造，将原车行道加铺花岗岩抬高，取消道牙。主线纵断面设计根据道路沿线建筑室内标高来调整纵断面标高，尽量保证室内地坪高出室外地面，基本在现状高程基础上加铺花岗岩铺装结构层厚度，并充分考虑沿线道路两侧建筑物及院落的标高，各单位的路面排水等问题。道路起点、终点延伸与原路顺接。主线纵坡基本维持原状不动。纵坡大于5%的表面增设防滑条。四、横断面设计整个街区设计为一幅路，采用一块板的形式，无上、下街沿之分。取消道牙，在原车行道水泥砼路面上加铺4.5cm厚花岗岩火烧板,原人行道挖开后重做基础，铺设3花岗岩，降低至与现车行道标高平。车行道宽16-20米，路面结构为花岗岩路面，双面坡，路面横坡0.7%。花岗岩铺装延伸至建筑物边缘。五、路基、路面设计1.路基设计填方路段路槽下0-80的压实度为95%,80以下为93%,挖方路槽下0-30为95%。土基回弹模量不低于30MPa。2.路面结构原车行道地段：4.5花岗岩火烧板+M10水泥砂浆4。原人行道地段：3花岗岩火烧板+M10水泥砂浆4+12C20水泥砼+15cm水泥稳定毛渣。六、排水系统1.利用原雨水系统：对原排水系统进行改造，原雨水井、排水沟清淤。原铸铁雨水井盖更换为不锈钢井盖，同时车行道填高后，在原雨水井口之间铺设凹槽花岗岩砖，以利收水。对原沟进行清淤，原有沟盖板破损、漏筋的要拆除，重新做盖板。原盖板顶以砼找平，按间距20米增设雨水井孔，其余加铺花岗岩步砖。采用直接加设雨水井篦方式。施工中注意加强防盗措施。2.新建排水沟槽步行街柳林沟至南街口段（GNJ0+000GNJ0+215段），采用盖板明沟排水，路面横坡0.7%，在道路南北两侧各设一条30cm宽、50cm高的沟槽，铺盖6cm厚花岗岩石板，留15mm宽的排水缝。每隔40m 设落水井一个，用 300PVC横管与原雨水井连接，为防止沟内污垢物沉淀，GNJ0+100GNJ0+215段沟内排水纵坡加大为1%，其余同道路纵坡。左侧沟槽起点接南街口截水沟。右侧沟槽起点街GNJ0+220处雨水井。七、其它工程1.道路两侧室外地平与道路人行道连接。 2.地下管线基本满足现状使用，故本次对原管线不予大动。若开挖出管线应通知相关单位处理。新增景观需电气布线的，根据景观位置统一布线。八、工程重点与难点分析本工程施工段为十堰市城区的商业中心，周边环境复杂，施工时间紧，施工难度大，其工程重点与难点主要有以下几个方面：1.工程重点分析1.1道路改造对市区交通环境和生活环境的影响较大：本工程位于十堰市城区的商业中心，其道路交通流量之大显而易见，沿线单位及居民较多，行人和车辆的交通流量较大，施工时对市民的出行有一定的影响。施工期间拟采取分段分幅封闭施工。1.2拟建地下管线施工组织和地下管线的保护：本工程地下管线施工线路长，包括有雨污水管和电力管线等。设计管线与原有地下管线存在相互交叉、相互重叠，无形中对新建地下管线的施工增加了相当大的难度。1.3对铺砌式面层花岗岩火烧板的施工质量的保证：在花岗岩火烧板的施工过程中，由于受原材料、施工工艺、人员素质、路基施工质量等诸多因素影响，要保证花岗岩火烧板的施工质量，必须严格按照施工组织设计的内容、设计图纸及规范要求进行施工。1.4施工现场的文明施工与环境保护：施工易产生噪音、扬尘等环境污染，对施工场区周围的生活环境有一定的影响。施工时必须采取有效措施做好施工物料运输、施工车辆的交通组织和疏导工作，做好施工扬尘、噪音等环境污染的控制，做好安全文明施工工作。2.工程难点分析2.1道路施工范围大，地上地下障碍物多，施工环境复杂：道路改建范围为十堰市城区的商业中心，工程内容包括清淤、铺砌式面层花岗岩火烧板、排水系统及相关附属工程的施工，施工内容较多，工程量较大。2.2施工工期紧：施工工期为60个日历天，且铺砌式面层花岗岩火烧板的施工受雨水等气候条件的影响较大。第三章 施工总体目标一、指导思想投标单位在本工程的指导思想是遵循“守信、求真、务实、创新”的企业宗旨，以质量为中心，建立工程质量保证体系，科学组织，合理安排，选派精兵强将，运用先进设备和施工技术，在整个工程施工中信守合同、与业主密切配合，接受监理的监督，确保工程质量、工期目标及文明施工，向社会奉献精品工程。二、质量目标投标单位在施工中将坚持百年大计，质量第一的方针，树立精品意识，严格按照ISO9000标准要求进行施工，本工程的质量目标是工程验收一次合格。三、工期目标为使本工程早日投入使用，为业主提供优质服务，投标单位在人员组织、施工工艺、设备投入、材料供应等方面精心布置，用60天完成本次招标范围内的全部工程量。详见第二十三章的附图四施工总进度控制计划横道图。计划开工日期：2009年8月10日计划竣工日期：2009年10月8日四、安全目标投标单位将严格执行安全操作规程和条例（GB/T28001-2001），设立安全管理小组，实行岗前教育培训等制度。防止在施工中发生工伤事故，保护职工人身安全，确保工程顺利进行，实现无特大和重大设备事故，火灾事故，杜绝工伤死亡事故。五、文明施工目标为保持施工现场周围安静、清洁的环境，设专人打扫清洁等措施，做到物流有序、施工顺畅、文明施工，确保现场管理达到文明施工现场。投标单位将严格按照GB/T24001-1996执行，并严格按省关于文明施工管理条例进行现场文明施工管理，保持场容环境卫生，不排放未经处理的污水，努力减少对环境的影响，并创一流的文明施工现场，确保达到“文明工地”目标。六、环境保护目标充分做好施工噪音、污水排放、粉尘控制等方面的具体工作，并结合“环境保护手册及环境体系程序文件”要求，及宣传贯彻ISO14000环境保护论证标准的各项具体要求进行实际操作。第四章 施工准备工作一、现场准备1.建设测量网点根据业主提供的测量基准点，布设测量网点，做好定位放样的准备，对相关人员进行培训交底，熟悉测量布控要求与措施。2.布置水电管网根据施工要求与平面布置，及时组织相关人员进行现场临时水电安装。布置时必须按当地相关要求做好安全防范工作。并组织专业人员进行检测，合格后方可接通水源、电源。3.修建临时设施根据工程施工现场总平面布置图，迅速组织力量搭建临时设施，保证劳动力与机械设备及时进场。并按相关要求设置消防设施，保证工程施工安全正常进行。临时设施布置详见第六章施工现场平面布置。二、技术准备1技术复核及现场交接工作1.1对测量控制网点及水准基点进行复核并办理交接手续。1.2做好对周边环境的监测方案，确保监测工作的连续性、可靠性。1.3做好业主己提供使用的临时水电及周边环境资料等交接工作。查阅相关资料和通过现场勘察，对现场的自然条件(气象、地形、地貌、地质、水文、管线、邻近建筑物等)和技术经济条件(资源、交通运输、设备、物资材料等)进行调查分析。2.熟悉图纸及图纸会审工作2.1由项目总工程师牵头，带领项目施工技术人员熟悉消化施工图与相关图集，了解和掌握设计意图与使用要求，积极与设计单位沟通，按照设计要求，抓紧做好图纸深化工作。通过图纸会审，解决有关疑难问题，为顺利施工打下坚实基础。2.2熟悉文件内容，进行现场核对，对设计中存在的问题及时提请设计单位根据施工需要补充施工详图。审查图纸的一致性。2.3做好深化施工组织设计，提交业主、监理审批，用以指导工程现场施工。按照IS09000质量管理体系的要求，编制完成项目质量计划。2.4根据本工程的施工需要及有关重点难点，制定有针对性的切实可行的施工方案，做好各分部分项工程的技术交底，并根据业主、监理的要求报审。3技术培训及技术交底工作3.1针对本工程进行人员的技术培训、安全培训，熟悉与本工程有关的各项技术标准和规范，并建立质量、安全等各项规章制度。3.2进行逐级技术交底工作，做好有关技术资料的准备。三、材料准备1制订采购计划，提前同供应商签订订购合同，以确保材料及时调运入场。2编制各施工阶段物资进场计划用量表，按施工进度安排，及时组织材料进场，并做好各种材料的报验工作。四、试(检)验准备本工程所需试验均委托十堰市区具有相应资质的质量检验单位完成，签定委托试验合同。工程现场设标准养护室（现场试验室），现场派试验员一名，试验工二名负责现场取样。五、机械设备准备1.根据本工程施工的需要，配备足够的、功能齐全的各类机械设备，并积极使用新机具、新设备，以满足施工需要，提高工作效率。2.对于重要机具做好替换储备，一旦需要随时进场，为本工程的顺利进行创造良好的条件。本工程机械组织详见第九章拟投入的主要施工机械计划。六、劳动力准备1.根据施工组织计划的安排及时组织精干管理人员和施工队伍，组成管理层和作业层。在要求的时间内，将所需人员组织到位，确保工期目标的实现。2.组建强有力的项目经理部，做好岗前培训工作，为工程迅速开工创造条件。具体劳动力组织计划详见第十章管理人员和劳动力安排计划。第五章 项目管理和施工部署一、项目管理一个坚强有力、灵活高效的组织机构是完成工程任务的首要条件。本工程将列为投标单位重点工程，调集精兵强将，选择责任心强，组织指挥能力强，管理水平高，施工经验丰富，服务态度良好的各级管理人员组成投标单位五堰步行街改造工程施工标段项目经理部，作为投标单位对本工程的直接管理机构，负责全面履行合同，对工程的工期、质量、安全、成本和生产诸要素进行有效的控制和管理。与业主、设计单位、监理单位紧密配合，共同努力，圆满完成施工任务。1.项目管理层1.1按计划组织具有丰富市政工程施工经验的管理人员和工程技术人员组成“五堰步行街改造工程施工标段项目经理部”。1.2项目经理部下设工程技术组、质量安全组、材料机具组、合同管理组、财务部、办公室、计量试验室等职能部门。其中：工程技术组负责现场施工生产、技术指导以及资料管理；质量安全组负责施工质量、安全措施制定及监督实施工作；材料机具组负责材料、机具设备的采购、保管工作，同时对材料、机具设备的使用情况进行监督检查；合同管理组负责施工合同的执行及所有预决算及计划统计；计量试验室负责现场计量器具的使用管理及所有材料、试块的取样试验工作；办公室负责日常行政事务、微机管理、后勤保卫等工作；财务部负责工程往来款的结算与收支。1.3项目经理部实行项目经理责任制和成本核算制，对工程进度、质量、安全、文明施工等方面实施全面管理，严格按照项目法和IS09000质量标准进行施工，采用“专人负责，目标管理”的工作原则，严密组织、精心施工，确保工程各项管理目标的实现。2.施工作业层为保质按期完成本工程施工任务，实现投标单位的承诺，拟组织路基和基层作业队、路面作业队、排水作业队、附属工程作业队。共计4个不同专业的作业队来完成本工程招标中全部内容。二、施工管理组织机构1.项目组织机构（详见第二十三章的附图一项目组织机构框图）。2.主要管理人员职责2.1项目经理2.1.1代表投标单位履行对业主的工程承包合同，执行单位的质量方针，实现工程质量目标。2.1.2负责建立和完善项目的组织机构，明确各职能部门的职责，建立恰当的激励机制，充分发挥参与项目建设所有人员的积极性。2.1.3对劳务分包单位及外采物资设备进行监督和评审，对劳务分包进行监督和评审。2.1.4主持项目工作会议，审定或签发对内对外的主要文件。组织协调工程分部竣工验收工作。2.1.5组织编制职工培训计划。2.1.6负责“项目质量计划”的编制及修改工作。2.2项目副经理2.2.1负责现场施工生产调度及文明施工、安全管理。2.2.3协助项目经理进行项目日常管理工作，保证项目正常施工生产。2.2.4组织机具设备的进场，负责进度计划的具体落实。2.3项目总工程师2.3.1组织技术人员开展图纸会审工作。2.3.2负责编制施工组织设计。2.3.3确定施工过程中的特殊过程及关键工序，编制相应的作业指导书。2.3.4编制与施工组织设计相应的分部分项工程施工方案。2.3.5进行施工过程的技术复核工作。2.3.6负责协调项目部与业主、设计、监理及质量监督单位的技术工作。2.3.7负责项目质量体系的建立和运行。2.3.8负责质量事故的处理和质量事故技术处理方案的编制。2.3.9统筹项目质量计划及有关工作的安排，开展质量教育，保证单位的各项制度的正常进行。2.4项目施工员2.4.1贯彻执行上级规定的施工规范、质量标准、操作规程并向班组进行技术交底。2.4.2对工程的测量定位放线、水准标高、负直接的技术责任。2.4.3负责隐蔽工程的检查验收，建立工程档案，开展QC小组活动,推广新工艺，新技术，新材料的应用。2.4.4配合材料员、试验员作好原材料进场的登记及试验工作，做好进场材料使用部位及使用状况的记录。2.4.5配合质检员进行分部、分项各道工序的验收、整改和评定工作。2.4.6掌握施工过程的全部质量状况，参与本单位定期质量检查。2.4.7对施工作业班组的专业技术水平进行检测，并向项目总工及项目经理反馈，便于制定培训计划。2.5项目质量员2.5.1按标准定期和不定期进行质量检查，负责质量事故的处理工作。2.5.2对工程分部分项按施工规范及相关技术规程进行检测，根据检测资料编制评定表。2.5.3对班组进行书面质量交底工作，参加工程质量的验评。2.5.4执行质量奖惩制度，指导班组的QC活动工作。开展质量竞赛，执行各前后工序施工班组互检制度。2.5.5配合总工做好技术复核工作，严格按“四检制”执行各分项工序的验收。2.6项目安全员2.6.1严格执行上级有关安全方面的规范规程等有关制度，落实有关安全操作管理规定。2.6.2对班组进行安全交底及安全教育，执行安全奖惩制度。2.6.3进行项目日常安全检查，及时发现及处理有关安全隐患，对现场安全管理负主要责任。2.7项目预算员2.7.1负责项目预决算和工程签证工作。2.7.2按设计图纸及定额用量对物资计划审核控制。2.7.3负责统计报表的编制及有关工程盘点。2.8项目材料员2.8.1负责有关材料和机械的组织进场，并保证各种合格证的到位。2.8.2负责项目材料的保管及发放，保证所需材料的及时到位。2.9项目试验员2.9.1负责项目材料的进场检验及砂浆、混凝土的试配。2.9.2负责试块的制作及送检，保证工程试验制度的落实。2.10项目资料员2.10.1负责有关工程资料的收集、整理及发放工作。2.10.2及时向工程技术人员传递有关资料信息，督促有关工程试验资料的落实到位。2.10.3协助项目总工程师进行有关技术管理。三、施工总体部署1.作业区段的划分因本工程延线作业较长，工期较紧，现场交通不便，为了加快施工进度，投标单位计划将该工程划分为两个水平作业区段进行施工。从0+OOO0+220段为第一作业区段，从0+2200+495段为第二作业区段。2.总体施工程序总原则：本着先地下后地上，路基和基层、排水系统分段交叉施工的原则组织施工。既可提高效率，又可缩短工期。具体施工流程详见第二十三章的附图四施工总进度控制计划横道图。第六章 施工现场平面布置一、现场总平面布置按照方便施工，尽量减少临时用地的原则，投标单位根据现场踏勘的情况对整个现场进行长远规划和合理布置。施工总平面布置详见第二十三章的附图二施工总平面布置示意图。1.生产区建设本工程的生产区建设包括办公室、水泥砼和砂浆拌和场、材料堆放场、水泥仓库等。根据该工程沿线长度，投标单位计划将项目部布置在0+230位置附近，另在0+100处、0+320处适宜位置上分别设立2处拌和站，每个拌和站设两台强制式搅拌机。另外，水泥稳定料拌和站设置在采石场。 2.办公生活区项目部设置在0+230位置附近。4个施工作业队的施工驻地采用租借附近民房作为临时用房，分别设置在0+100处、0+320处。二、临时用水、用电设计1.施工用水根据现场的实际情况，采用自来水，从附近供水点引入生活用水，以满足生活用水和施工用水的要求。2.施工用电设施严格按施工现场临时用电安全技术规程设置和使用，并按照省市有关部门规范要求进行调整。施工用电根据现场的实际情况，从建设单位提供的变压器接出，连接时均采用三相五线制电缆线在本工程施工范围内沿施工道路全线贯通，架空线路采用6-8m的电杆每30-40m布设，并每隔1根电杆的位置设置固定配电箱，固定电源配电箱内配置漏电保护器和接地装置，现场用电采用轻型移动式配电箱从设置在电杆上的固定配电箱上接出，采用三相五线制，并配置多个插座、闸刀，确保施工过程中一机一闸，满足施工过程中的用电需求。三、临时设施用地计划（详见第二十三章的附图三施工临时设施平面布置图）。根据场地安排及各临时设施占地情况，本工程临时设施用地计划：1. 办公用房100。 2. 两处的仓库、料场、拌和场共800。第七章 主要施工方案及具体施工方法根据设计图纸内容及实际情况，该工程分项工程繁多，必须采用分段、分项施工，平行、交叉流水作业。主要施工流程：施工准备排水工程路基水泥稳定毛渣基层水泥砼垫层水泥砂浆铺砌花岗岩火烧板面层（附属工程）工程验收。上述施工流程中括号内表示可平行施工。一、施工测量1.测量依据1.1工程开工前，项目经理部测量队在接到永久性坐标点、高程点后，进行全面复查，复查后报业主、监理工程师和设计部门，经审定认可，方可作为施工测量控制网的依据。施工现场的测量工作，项目经理部将派专人负责，并上报阶段测量成果，以保证整体工程施工准确和正常进行。1.2以现场已建成或待建立的平面和高程控制点为依据，根据设计对本工程坐标和高程的需求，准确地将管网、井点的平面位置与标高反映在施工过程中，严格按工程测量规范要求，以先整体后局部的原则对整个工程进行控制，再进行各区段控制点的加密和放样工作。2.测量准备2.1校对测量仪器：将本工程应用的全站仪、经纬仪、水准仪等测量仪器及工具经国家计量单位校核，保证测量工具的准确性。2.2根据规划勘测部门提供的坐标桩及建筑总平面图进行复测，确保坐标桩的准确性。 2.3施工前，根据建筑总平面图和建设方提供的坐标点、水准点进行复测，确保工程坐标和高程的准确性。 2.4对施工现场内影响施测的障碍进行处理。2.5对施测用辅助材料如标高控制桩、油漆、麻线等提前要准备到位。3.测量器具根据本工程特点和精度要求，坐标控制采用全站仪，中线引测用经纬仪、高程控制用精密水准仪(主要技术参数见下表)。主要测量器具一览表仪器名称型号数量精度用途全站仪SET2B12±(2mm+2ppm)距离和角度测量电子经纬仪EF-0212角度测量普通水准仪DS220010±2mm/1km水准测量钢卷尺50m3检验合格垂直、水平距离测量线锤4垂直度控制塔尺5m10检验合格水准测量对讲机6通讯联络4.平面控制网布设4.1坐标控制点、导线控制点做成400×400×1000mm砼礅，上表面预埋100×100mm的钢板作标记。控制点尽量布设在安全地点，防止损坏，点位之间视野开阔，通视良好，用SET2B型全站仪一测回对向测边，按测边网进行测设、平差，得各控制点的平差坐标和点位精度，以此放样其它控制点。4.2采用全站仪和测距仪进行附合导线测量，导线起闭于永久性坐标点。导线点据工程范围、通视条件均布在开阔地面上，以满足施工放样的要求。个别平面控制基准点可采用测角交会法，但测角中误差不大于±10秒，三角形闭合差不大于30秒，交会角在30°-12O°之间，水平角观测不少于4个测回，施工放样采用极坐标法，测距仪测距。在放样时要注意点位对中，仪器整平，目标瞄准，进行两次测距，提高放样精度。结构样点放出后，应对放样点进行控制以便在施工过程中自检自查。放样点还原工作的控制采用十字形控制法，用经纬仪以放样点为中心定出纵横垂线并以适当距离定出控制点。4.3导线复测：施工前，采用经检验校正的、满足精度要求的测距仪器对所交导线点进行复测，并和相邻合同段的导线闭合，同时按满足施工要求的原则，对原有导线点进行加密，保证在工程施工的全过程中，相邻导线点间能互相通视。4.4中线恢复：利用经复测合格的导线点，采用坐标法全面恢复道路中线及路线主要控制桩，并对路线主要控制桩采用交点法进行固定，恢复中线时注意与结构物中心，相邻施工段的中线进行闭合。4.5施工放样：根据恢复的路线中桩及设计要求、施工工艺和有关规定放排水管、管涵中心线及回填边线等。5.水准网布设5.1以现场已有的水准点作为基准水准点，沿四周布设水准控制网，水准网布设成闭合环形，分布于各施工区域内。各点布置好后，以II等水准测量精度进行引测，采用Ni005A精密水准仪、2m钢水准尺、双摆站往返观测，闭合差不超过±12n 1/2mm(n为测站数)，水准视线长度<75m，测站前后视距差不大于2m，累积差不大于5mm。5.2高程控制网建立在永久性水准点基础上，采用S3自动整平水准仪器施测，高程点以附合水准路线布设，点位应选在坚硬稳固的石墩或建筑物的突出部位（可自设混凝土桩为高程基准点）。高程点应均匀分布在道路两侧，满足施工放样的要求。水准闭合差不大于±5(mm)/L（其中L为水准路线长度，以千米计）。高程放样是依据高程基准点进行的，按其结构施工的程序进行逐步放样，先下后上逐个阶段进行传递。在传递过程中注意点位之间的相互检查工作，尽量消除传递过程中的误差，以确保工作质量。完成增密测量控制网点后，及时作好控制桩点的埋设和保护工作。5.3水准点的复查与增设：对所交的水准基点在全路段范围之内进行校核，其闭合差要求不大于±12L1/2 mm（其中L为水准路线长度，以km计），并和相邻合同段水准点进行联测闭合。在水准基点校核无误后，按不大于200m的间距在人工结构物附近的高填深挖地段、工程量集中及地形复杂地段增设临时水准点，并与基点及邻近路段的水准点闭合。同时，在路基施工期间定期对水准点进行复测。5.4断面测设：根据恢复的道路中线和校核无误的水准点，按20m-50m的间距，对路基横断面的地面线进行测设，并以此为基础按设计典型横断面绘制出横断面施工图。6.道路定位及细部放样6.1施工前先将道路中心线及转点桩位测出，同时将标高控制点引测至施工区，根据中心线放样路基边线。6.2基层、垫层和铺砌式面层施工时用全站仪或经纬仪控制中心线及边线，用水准仪控制基层、垫层和铺砌式面层的标高。7. 排水管道的测设 利用道路中线引出雨水管道中线，在管道两头测放基础桩，每个井位测设一个井位桩；各测放桩需经监理工程师复核后使用，使用过程中加强保护。8.标桩的保护：对于所有永久性标桩，包括中线桩，转角桩、水准基点、三角网点、树立易识别的标志认真加以保护。如有永久性标桩发生损坏或移位，应重新恢复这些标桩。9.竣工测量管道回填前测出起、终点、转折点和检查井的坐标以及管道顶面的标高；道路施工完成后，将道路中心线、标高、雨水井位置测出，并根据测量资料编绘竣工平面图和纵断面图，并及时整理施测资料，编制成果表，作为竣工资料归档。二、 排水系统本标段的排水系统分为两种形式。第一种形式为利用原雨水系统，并且对原排水系统进行改造。第二种形式为新建排水沟槽。1. 利用原雨水系统在五堰南街、五堰北街、香港街地税段、香港街柳林沟段中北街口至南街口段适用于这种排水方式。施工方法为先将原有的雨水井盖板和沟盖板打开，对雨水井、沟进行清淤。清淤方式为租用十堰市环卫处的清淤车对雨水井、沟中的淤泥进行抽取，并派人工配合清淤。清除的淤泥要及时运至垃圾场。雨水井、沟内的淤泥清除完毕后，将原有的铸铁雨水井盖板用自卸车运走，更换成不锈钢盖板。同时车行道填高后，在雨水井盖板之间安装收水花岗岩凹槽板。原有沟盖板破损、漏筋的要拆除，重新做盖板。原盖板顶以砼找平，按间距20米增设雨水井孔，直接加设雨水井篦，其余加铺花岗岩步砖。2. 新建排水沟槽在香港街柳林沟段中柳林沟口至南街口段适用于这种排水方式。施工方法为在道路左右原车行道和人行道交接处用人工开挖出780×600的沟槽，然后浇注100厚C20水泥混凝土基础。排水沟槽侧墙为240厚的M10水泥砂浆砌筑MU10红砖，侧墙内壁为2厚的1:2水泥砂浆抹面。侧墙上架设钢筋混凝土预制过梁，过梁长420，断面尺寸为100×100，保护层厚度为15。上面铺盖6厚的花岗岩步砖，留15宽排水缝。在对应原雨水井处设置尘沙池，用内径300的PVC管横贯连接原有雨水井。为防止沟内污垢物沉淀，底沟排水纵坡要大于1%。左侧沟槽起点接南街口截水沟，右侧沟槽起点街GNJ0+220处雨水井。同时对原有雨水井、沟进行清淤，清淤方法和上面相同。对预制过梁上铺盖的花岗岩步砖的要求为：花岗岩干燥压缩强度100Mpa,弯曲强度8.0 Mpa。抗压强度不小于Cc6.0,防滑等级为R1,BPN80。三、附属工程道路两侧室外地平与道路人行道连接,按照图纸施工,如果与现场不相符合,要及时通知监理、甲方和设计单位，让设计单位另行出图。四、路基1.在原车行道处路基为原来的水泥混凝土老路面。首先将局部破损严重的水泥混凝土老路面用人工破除，浇注C20砼，然后再进行下一道工序。2.在原人行道处，先将原有的人行道和道牙用人工进行拆除，用自卸车外运至弃土场。然后用人工平整至设计标高，再用14吨以上振动压路机碾压密实，要求压实度在93%以上。五、水泥稳定毛渣基层1.设计要求本工程在原有人行道处设计的基层为15cm厚水泥稳定毛渣基层。在原车行道处则没有这样的设计。2.施工工艺清理路床测放路面边线、标高、控制线混合料拌合、运输、机械摊铺人工整型压路机碾压养生。3.混合料的拌和施工前安装、调试好拌和设备，根据确定的配合比进行试拌，找出各料斗闸门开启位置与各种材料流量的关系，并绘制成曲线，如因材料批次、含水量不同等因素而调整，须由试验室确定，以确保施工配合比符合设计及规范要求。拌和时施工应注意以下几点：3.1配料要准确，准确性与否直接影响工程质量。3.2土的粒径的要均匀，剔除不符合规范要求的材料，拌和要均匀、充分。3.3混合料含水量要达到略小于最佳含水量l-2时进行碾压，在拌和生产中要计算好加水量与定时供水参数，检查自动开启闸门装置。3.4基层施工时，必须采用稻秸或草袋保湿养生，不使基层表面干燥，也不应忽干忽湿。养生期不宜少于7天。4.混合料的运输混合料采用中心集中厂拌施工，运输均采用自卸汽车运输，运输车的数量应与摊铺机能力、拌和机的生产能力相配套，进行合理调配和布置。炎热天气运输时加彩条布遮盖，防止水分过度蒸发。5.混合料的摊铺5.1铺筑试铺段正式开工之前，应铺筑基层试验段，长度为单幅100m。本工程采用中心站集中拌和(厂拌)法施工，用自卸车运输至施工现场，用1台小型推土机将毛渣推平，人工配合平整。试铺路段的拌和、摊铺、碾压各道工序按现行路面基层施工规范(JTJ0342000)进行。试铺段要决定的主要内容如下：5.1.1用于施工材料的质量和混合料的配合比。5.1.2混合料合适的拌和机械、拌和方法、投料方式、拌和时间、混合料的均匀和拌和设备产量等。5.1.3混合料的松铺系数。5.1.4混合料的摊铺方法和适用的机具、摊铺机的行使速度、摊铺厚度控制方法和摊铺宽度等。 5.1.5拌和、运输、摊铺和碾压机械的协调与配合。5.1.6确定每一作业段的合适长度。5.1.7质量检验内容、检验方法和检验频率。当使用的原料和混合料、施工机械、施工方法及试铺路面各检验项目的检测结果都符合规定经监理抽检合格，即可按以上内容编写试铺总结，经监理组、测试中心组初审，报总监确认后，即可作为申报正式路面施工开工的依据。6.混合料的正式铺筑6.1摊铺前先将底基层表面清扫干净并洒水湿润，摊铺时，根据试验段确定的松铺系数，用小型推土机和人工配合平整。混合料必须缓慢均匀、连续不断地摊铺，中途不得随意停顿。混合料卸料、摊铺时不能发生离析现象，应缓慢、均匀卸料，如发现局部砂窝或梅花状时，要及时组织人工清除，换填好的混合料，以消除质量隐患。6.2在摊铺过程中，不断检查摊铺层的厚度，纵断高程及横坡度，发现问题及时和机驾人员配合调整，试验人员要经常抽检拌和均匀度、配合比、含水量和无侧限抗压强度等技术指标。7.混合料的碾压7.1混合料的摊铺成型后即可进行碾压，碾压时如果表面水分不足可适量洒水。7.2碾压时先用光轮压路机进行稳压，然后用重型轮胎压路机和振动压路机在路基全宽内进行碾压一遍后暂时停止碾压，由测量人员立即进行高程测量复核，将标高比设计高超过1cm，或低0.5cm的部位立即进行找补。直线段由两侧路肩向路中心碾压；平曲线段由内侧路肩向外侧路肩进行碾压。碾压时，后轮应重叠1/2轮宽，后轮必须超过两段的接缝处，后轮压完路面全宽时，即为一遍。碾压一直进行到要求的密实度为止；同时表面无明显轮迹，一般需碾压6-7遍。压路机的碾压速度，头两遍以采用1.5-1.7Kmh为宜，以后采用2.0-2.5Kmh为宜。7.3严禁压路机在已完成的或正在碾压的路段上“调头”和急刹车。7.4碾压过程中，如有“弹簧”、松散、起皮等现象，应及时翻开重新施工，或用其它方法处理，使其达到质量要求。8.接缝和“调头”处理8.1两工作段的搭接部分，应采用对接形式，采用两台摊铺机一前一后相隔8-10m同步向前摊铺以避免纵向接缝。8.2在施工期间，严禁任何机械和车辆在施工好而未达到强度的基层上调头。9.质量要求：道路基层质量检查允许误差表项 目允许误差检验要求检验方法范围点数当量回弹模量值或计算回弹弯沉值不小于设计要求50m2现场实测压实度不小于规范定要求1000l用灌砂法测厚 度±1050m1用尺量平整度10mm50ml用3m直尺宽 度不小于设计要求计规定50m1用尺量纵坡高程±lOmm20ml用水准仪测量横坡路面宽<9m±1100m3用水准仪测量10.养生10.1已完成的路段在施工面层之前，至少在潮湿状态下养生7天，在7天的养生期内或在下一层摊铺前，不允许通车，但洒水设备除外。10.2由于其它工序的施工造成稳定层的损坏必须进行修补。10.3稳定料终凝之前，严禁用水直接冲刷基层表面，避免表面浮砂损失。11.取样和试验混合料应在施工现场每天进行取样一次或每拌和100盘混合料取样一次。按规定进行含水量试验，并在已完成的基层上每1000取样三次进行灌砂试验以检测压实度。12.施工中的质量控制基层施工的作业时间受限制，在施工中要加强管理，从拌和、运输、摊铺、养生等各道工序都要严格把关，紧密配合，共同完成整个工作。制定严格的材料管理制度，对不符合设计及规范要求的材料一律不得进场。控制含水量是碾压成功的关键，含水量从材料、拌和、运输、摊铺、碾压等各个环节都要仔细测定，以保证在最佳含水量偏高1左右时进行碾压。仔细做好试验段的铺筑，以取得真实、可信的各项参数，为大面积施工打下坚实的基础。做好夏、雨季施工措施。在施工
