井点降水施工方案.doc

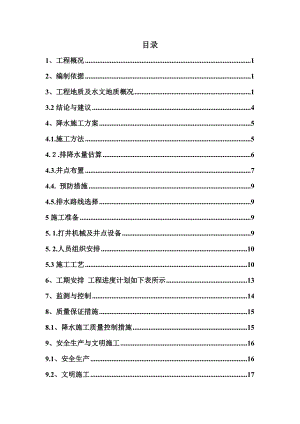

目录1、工程概况12、编制依据13、工程地质及水文地质概况13.2结论与建议44、降水施工方案54.1.施工方法54.排降水量估算64.3.井点布置74.4. 预防措施94.5.排水路线选择95施工准备95. 1.打井机械及井点设备95. 2.人员组织安排105.3施工工艺106、工期安排 工程进度计划如下表所示137、监测与控制148、质量保证措施158.1、降水施工质量控制措施159、安全生产与文明施工169.1、安全生产169.2、文明施工1710、基坑监测方案1710.1.观测点的布置：1810.2.观测精度要求：1810.3.观测时间的确定:1810.4.场地查勘与记录:1810.5.注意事项191、工程概况 xxxxxxxxxxxxxxxxxxxxxxxxxxx平面尺寸120mx36m,柱距8m，跨度6+24+6m。用抗震缝分为两部分，分别为55.3x36m和64x36m，总建筑面积6282m2。 2、编制依据 中国建筑工业出版社：建筑地基基础设计施工规范（GB50072002）xxxxxxxxxxxxxxxxx：岩土工程勘察报告xxxxxxxxxxxxxxxxxxxxxx工程基础平面图 4相关资料3、工程地质及水文地质概况场地地形地貌、气象、水文及地质构造见xxxxxxxxxxxxxxx第二昕区岩土工程勘察报告（xxxxxxxxxxx勘察设计研究院有限公司，2008年6月20日)。31场地岩土构成及其特征 根据木次补充勘察揭露地层以及结合原详细勘察资料，该场地内地层上四系人工填土层(Q4ml)、第四系河流相冲洪积层(Q4al+pl)。现按地层由新到老的顺述如下：1) 杂填土(Q4ml)：杂色，松散，湿，以建筑垃圾为主，并含少量粘性土、粉土、砂和卵砾石等。厚度为1()()150m，分布于场地内部分地小于5年2） 素填土( Q4ml )：灰黄灰褐色，松散，湿，主要成分为卵砾石、砂和粘性上等，含少量炭渣、砖块等，厚度为0000. 50m。堆积年限小于5年。3） 粉质粘土(Q4al+pl)：深灰黄灰色，湿很湿，可塑状态。可搓成土条，部分段夹薄层粉土。其摇振反应无，稍有光滑，下强度中等，韧性中等。顶0.50150m，层厚140280m。呈层状、透镜体状分布于场地内大部分地段。标贯般为4005 50击，平均击数为4.90击。 4)细砂(Q4al+pl)：黄灰灰褐色，湿，松散状态。矿物成分丰要由长石、组成，较洁净，含少量铁锰质、云母，部分地段夹薄层粉砂或中砂。顶板埋深250320m，厚度为O502 50m，以层状、透镜体分布于场地内卵石层顶面。标贯击数股500650击，平均击数为550击。 5)中砂(Q4al+p)：青灰色、灰色，湿饱和、松散状态。主要矿物成分同细洁净，含少量卵砾石。顶板埋深2 906 00m，层厚050150m。分场地分布于场地内部分地段的卵石层中。 6)卵石(Q4 al+p)：灰色，成分以花岗岩、闪长岩为丰，次为石英岩、灰岩、砂岩、泥岩等。颗粒圆状次圆状，分选较好，微风化为丰，少量中等强风化。被各粒级砂土和圆砾充填。顶板埋深1.10500m，全场地分布。按其颗粒组成，充填物含量，密实程度，卵石可分为以下四个亚层： 61)松散卵石：卵石含量5055 C左右，一般直径24cm。被中粗充填，并含少量泥质成分。颗粒交错排列，部分接触。厚度为0.502.70m。以层状透镜体状分布于场地内部分地段。N120修正后击数一般为1.92.5击，平均击数为2.1击。 62)稍密卵石：卵石含量5560左右，一般直径28cm。被中粗砂充填，并含少量泥质成分。颗粒交错排列，部分接触。厚度为0. 504.40m。以层状、透镜体状分布于场地内大部分地段。N120修正后击数一般为3.35.1击，平均击数为4. 4击。 63)中密卵石：卵石含量占6070左右，一般直径48cm，含少量漂石，被中粗砂和砾砂充填，并含10左右的圆砾。颗粒交错排列，大部分接触。厚度为0.505.30m，以层状、透镜体状分布于全场地。N120修正后击数一般为749 6击，平均击数为8 击。 64)密实卵石：卵石含量>70，一般直径1020cm，含较多漂石。被中和砾砂充填，并含15左右的圆砾。颗粒交错排列，连续接触。最大揭示厚度为9.50m，以层状分布于全场地。N120修正后击数一般为11.315 .0击，平均击数为13 5击。3.2结论与建议 (1)本报告是在xxxxxxxxxxxx岩土工程勘察报告(xxxxxxxxxxxx勘察设计研究院有限公司，2008年6月20日)的基础上经补充完善形成的，主要为总平图局部变动后，超出前期详细勘察范围的部分区域，提供准确的岩土工程勘察资料； (2)拟建场地内地形平坦，无不良地质作用及影响工程建设的地下埋藏物属于稳定建筑场地，适宜建筑。 (3)场地各土层的工程特性指标建议按下表采用：工程特性指标建议值 指标名称重度r/(KN/m³)内聚力C（Kpa）内摩擦角(°)压缩模量Es(MPa)变形模量Eo(MPa)承载力特征值fak(Kpa)推荐值土层名称素填土18.58122.580粉质粘土19.525205.5140细砂19.00153.5100中砂19.50184.0120松散卵石20.002815.0180稍密卵石21.003020.0300中密卵石22.003528.0550密实卵石23.004535.5800 (4)拟建场地抗震设防烈度为度，设计基本地震加速度为010g(g为重力加速度)，抗震分组为第三组，设计特征周期0.45s。场地土为软弱一中硬土，建筑场地类另j为!I娄属可建设的一般场地。场地细砂层为轻微液化土层。(5)建议309#厂房采用以粉质粘土或卵石层为基础持力层的天然地基，基础形式采用独立基础，若以粉质粘土为基础持力层，设计应根据荷载情况、持力层厚度及软弱下卧层(细砂)分布特性进行强度和变形验算，并采取相应的抗液化措施，若不满足设计要求，则以卵石层为基础持力层。根据现场实际开挖情况表明水位平均埋深于3.80（绝对标高484.50）。主要含水层为粘性粉土层；考虑本次施工基槽开挖深度为7.0，因此降水水位应大于7.5，才对基槽开挖及底板施工有利。4、降水施工方案4.1.施工方法根据勘察报告，第一层上层滞水和第二层潜水对本次施工有直接影响。上层滞水含水层为粉土层，渗透性差，不易降尽。潜水含水层为粉细砂层，渗透均一，较容易抽降。但该层层底即为粉质粘土及粘土隔水层，对降水较为不利。这种地层采用轻型井点或大口井辅以渗水砂井方法降水，较为理想。可结合我们以往成功的降水经验，如采用轻型井点方法降水，根据实际槽深需要双排双层，占地面积大，大量增加了土方量且拖长了工期，是很不经济的；而我们在与之具有相同地层的现代南洋大厦降水，即采用大口井辅以渗水砂井的方法降水，我们在每两口降水井中间设一口砂井，通过对降水过程的观察和在土方开挖过程中对降水效果的分析上，砂井并没有起到良好的渗水作用。因此，本工程我们采用深井井点的方法进行降水，且适当增加降水井的数量，缩小井间距，使其排水量增大，能达到迅速干槽的效果，保证深基础正常施工。4.排降水量估算4.2.降水井深度 H ³ H1+ h + IL = 7 + 0.5 + 1/10×15.5 = 9.05m 本工程取H = 12.5 m式中：H1 井点埋设至坑底面的距离(m)； h 降低后地下水位至基坑中心底面的距离 取h = 0.5 m。 I 地下水降落坡度，环形井点为1/10。 L 井点至基坑中心的水平距离(m)；4.2.2.基坑涌水量估算 根据公式: = 1.366k(2HS)S/lgRlgx =1.366×5×(2×11 6.2)×6.2/lg30 lg12 =452m3/d 其中: K 土的渗透系数(m3/d)； 取k =5 m3/d。 H含水层厚度(m)； 取H =11m。 S 水位降低值(m)；取S = 7.53.8 + 0.5 = 6.2m。 R 抽水影响半径(m)；取经验值 R=36 m。 X 基坑假想半径(m)； 取 X = 12m。4.2.3.单井涌水量估算 q= 1.366k(2HS)S/lgRlgr =1.366×5×(2×11 6.2)×6.2/lg30 lg0.4 =453m3/d4.3.井点布置按基槽排降水量及现场实际情况，降水疏干井设在基坑四周，距基坑壁1.50m，呈帷幕状。降水井设计参数如下： 井距：36米 井深：12.5米 井径：800毫米 共设：12口其中设2口观测井 成井：反循环钻机 滤管：无砂滤水管400毫米 滤料：23毫米水洗豆石 具体布置见下图：4.4. 预防措施 地下水不可预见性很强，如果潜水水量很大，影响基础施工，再采取基坑内局部降水，施工方法同坑边大井相同，该降水井在底板浇筑完成后封死。4.5.排水路线选择 在井点外侧环形围放排水主管，水力坡度3，埋于地下0.50m深处，由井点抽取的水汇集排水主管排入市政污水管道。根据场地污水管口的位置，分别选择1 3个排水口。5施工准备5. 1.打井机械及井点设备打井机械可根据工期要求变更。井点设备是由井点管、连接管、排水主管及抽水设备等组成。具体如下:序号设 备 名 称 规 格 单 位 数 量 1反循环钻机 台 2 2潜水泵QY1225 2.2 套54(备用5台) 3 动力总配电箱 200A 个6 4 动力分配电箱 100A 个18 5排水主管 4寸 米330 6排水胶管2×4×20 米1620 7弯联管2×4×1.5 根54 8钢丝绳6×9×19 米1620 9卡扣 个108 10空压机63台1 11止回阀个545. 2.人员组织安排 .降水处组织机构 主任 技术员 现场负责人 安全、洗井负责人 打井队负责人 .劳动力安排工种管理人员电工机械工打井人员降水工人数212204.职责工 种职 责主任负责现场打井总协调，打井分包队伍的管理，井料质量的控制和验收。技术员负责施工方案的编制。现场负责人负责打井分包队伍的现场管理，打井质量的控制。安全、洗井负责人负责现场施工的安全工作、安排洗井作业。打井队负责人负责安排打井作业，管理打井队日常工作。机械工、降水工负责洗井、现场降水设备安装、维护，更换坏泵。打井工负责打井工作，钻孔、下井管、井料。电工 负责电箱、水泵接线，现场临电、电箱的维护。5.3施工工艺 井位放样作井口、安护筒钻机就位、钻孔吊放井管回填管壁与井壁间的过滤层安装排水主管洗井试抽正常抽水5.3.1施工步骤5.3.1.1.测量放线，定好井位，按施工图放出井的中心点。5.3.12.以定好的井位点为中心，800毫米为直径作圆，向下开0.50米作为井口。5.3.1.3.用反循环钻机向下钻孔，钻至要求深度。.反循环是将压缩空气通管路送至气水混合室，使其与钻杆内的水掺混，从而形成比重小于的掺气水流。在钻杆外侧水柱压力的作用下，钻杆内掺气水流挟带泥浆不断上升，将泥浆水排出井外。.钻进时要不断向孔内大量供水，使孔内水位高出地下水位，利用水位差所产生的静水压力保持孔壁稳定。.从加接钻杆的数量和入水深度判断钻进深度。.估摸达到设计深度并深入0.50时，停止钻进。5.3.1.4.成孔后，在井口搭设井字架，作为简易提升架安井管。将直径为400毫米无砂滤水管下入孔内。井底用粘土封口，井管接头用塑料布包扎，要牢固以防反砂。.检查井管有无残缺、断裂及弯曲情况。.将底层管堵与第一节井管公母接口接上，在外对称放上三根竹枇，用铁丝固定两圈。.将提升用钢丝绳一头固定在井字架上，另一头套住管堵的凹槽稳定后缓缓下降。.使井管居于井孔正中，避免倾斜，并固定。.下降第二节井管时，注意连接的公母接口，动作要轻缓，不能猛降猛放。5.3.1.5.安装完井管后，在无砂滤水井管外侧与井壁之间填砾料。.砾料应缓慢填入，防止冲歪井管，一次不可填入过多。.接近井口1.50米处，用粘土封严，以防地面水、雨水流入。5.3.1.6成井完毕后，立即用空压机洗井或清水抽洗，.将空压机空气管及喷嘴放进井内，先洗上面井壁，然后逐渐将水管下入井底。.打开空压机，空气将快速经各管壁向井壁程漩涡状喷射，借气水混合冲力迅速破坏泥浆壁，并将泥浆及细沙携带到井外，直至水清沙尽。5.3.1.7在潜水泵出水口处绑上胶管，沉淀潜水泵至井底0.5米处。5.3.1.8在井点管外侧，布设排水主管，将潜水泵上的胶管与排水主管用弯联管相连。5.3.1.9安装抽水控制线路。5.31.10试抽水。5.3.1.11检修漏水主管、翻转、不出水的水泵组。5.3.1.12二次抽水，检修水泵无漏水、反转等现象为止。5.3.1.13正式抽水。5.3.1.14测定每个管井初始水位、流量。5.3.1.15日常监控。5.3.2降水井质量要求5.3.2.1.井管必须直立于井中心，上端应保持水平5.3.2.2.井的顶角偏斜不得超过度，以保证泵组上下井道通畅。5.3.2.3.无砂滤水管接口要用塑料布封堵。5.3.2.4.每打完一口井要用量井器测井深，以保证井深偏差20厘米。5.3.2.5.成孔孔径800毫米，偏差10厘米。5.3.2.6.吊放井管，检查管内外是否有杂物、粘土，以防影响透水性。5.3.2.7.洗井后的泥沙量控制在10以内。5.3.2.8.作好成井工序交接检记录。6、工期安排工程进度计划如下表所示 工期 进度计划（天） 项目12345678910111220304050607080打井洗井安装排水管线安装抽水控制线路试抽水正常抽水7、监测与控制7.1.正常出水规律为“先大后小，先浑后清”。为防范抽水带走土层中的细颗粒。在降水时要随时注意抽出的地下水是否有浑浊现象。抽出的水中泥沙含量过大不但会增加周围的沉降，而且会使井管堵塞，井点失效。7.2.降水必然会形成降水漏斗，从而造成周围地面的沉降，建立地基沉降系统观测网，定期进行水位和沉降观测。以便及时了解沉降对周围环境的影响，如果沉降较大应及时采取补救措施。7.3.做基础护坡桩时，值班人员应随时观测邻近降水井含砂量的变化，防止泥浆水渗入井内。如发现井内出水变浑浊，应及时注水洗井，将泥浆水排除以防淤井。7.4.井点降水对周围建筑物造成沉降是由于地下水流动的原因，可采取以下措施预防： .减缓降水速度 在邻近被保护建筑物一侧注意观测水位，适时间隔井位抽水，甚至停止抽水。 .防止将土粒带出的措施 确保井点管周围砂滤层厚度和施工质量，井点管上部1.50围内用粘土封死，亦可防止将土粒带出。7.5.观测周围建筑物的沉降，请测量分公司协助作出沉降观测。8、质量保证措施8.1、降水施工质量控制措施8.1.1.材料控制措施8.1.1.1.所需豆石必须是2 3毫米左右的均匀颗粒，泥沙量小，进场前须经验收后方可进入。8.1.1.2.无砂滤水井管必须保持滤网通畅，避免影响渗水效果。8.1.1.3.运输过程中，应轻拿轻放，保证无砂管的成品完好率。8.1.2.抽水期间质量控制8.1.2.1.抽排水管线安装完毕，试抽水时有漏水、气现象要及时检修。8.1.2.2.如有泵不上水的现象，要及时检修、更换。8.1.2.3.及时了解抽水情况，以防无水干转烧坏水泵，根据施工要求确定启动和暂不抽水井点数量8.2.降水后质量控制8.2.1.降水完毕后，应根据工程结构特点和土方回填进度，陆续关闭及拔除井点泵组。土中所留的孔洞应立即用砂土填实。如果地基有抗渗等要求时，孔口应按有关要求填塞。8.2.2.拆除井点应自底层开始，在下部井点拆除期间，上部井点应继续抽水。8.3质量保证体系8.3.1.井孔放线定位后，要会同有关质检人员，进行复核。8.3.2.钻机就位后，必须保持钻机机座水平，挺杆垂直，在钻进过程中随时查验，以保证钻孔垂直度。8.3.3.采用适当直径钻头，以保证成孔直径符合设计要求。8.3.4.详细记录钻孔施工过程，精确控制孔深。8.3.5.钻孔过程中，遇易塌孔孔段，要保持水头高度及一定的泥浆比重，并控制钻进速度。8.3.6.现场成立质量保证领导小组，明确责任 。8.3.7.设专职质量员，按工序要求逐步检查施工质量。8.3.8.发现不合格的问题及时纠正。9、安全生产与文明施工 9.1、安全生产9.1.1 现场要设健全的安全领导小组。9.1.2全体人员应认真执行各工种的安全操作规程及有关规定。9.1.3施工前，施工负责人要向操作人员作专项技术安全交底，关键部分要下作业指导书。9.1.4施工人员进入现场要服从安全员的指挥和监督。9.1.5施工人员进入现场要进行“三级”安全教育。9.1.6每天班前五分钟，施工负责人必须作施工安全注意事项专项交底。9.1.7现场电器设备要有漏电保护器，电缆应设可靠绝缘。9.1.8各种机电设备均应设专人负责管理，电工持证上岗。9.1.9现场用电设备必须实行三级供电，两级保护。9.1.10成孔后孔口加盖井盖，以免行人、物体坠入。9.1.11夜间施工，工地应有足够照明。9.1.12 土方施工机械和运输车辆在进场前进行彻底的检修和保养，确保施工期间机械的正常运转。9.1.13土方开挖后，按现场安全防护要求在基坑的周围搭设安全保护栏杆，避免人员跌落坑中。9.1.14 施工时，挖掘机严禁碰撞锚杆。9.2、文明施工9.2.1 所有运输车辆进入现场后禁止鸣笛,以减小噪音。9.2.2所有施工人员应保持现场卫生，生产及生活垃圾均装入运土车中带走，不得随处抛撒。9.2.3为保持环境卫生，避免运输车发生遗洒，在现场搭设拍土架，指派专人负责将运输车上的土拍实，并在出口处铺垫湿草袋或钢筋网片。 9.2.4 项目经理部每天指派专人清扫运输车经过的路段。10、基坑监测方案 采用信息化施工，确保基坑开挖过程中的安全， 必须对基坑进行监测，方案如下：10.1.观测点的布置：根据基础位移变形空间效应，且该工程基础宽36米，长180米，因此观测点布置在矩形长边靠近短边拐角处共2个点, 以便于整个场地降水的观测。10.2.观测精度要求： 满足国家三级水准测量精度要求水平误差控制<6.00mm垂直误差控制<0.5mm10.3.观测时间的确定:10.3.1.基坑开挖每一步都应作基坑变形观测.10.3.2.观测时间的每两天一次, 必要时连续观测, 基坑开挖完7天后, 可由每两天一次到4天一次, 15天后每周观测一次。10.4.场地查勘与记录:10.4.1.施工前对原场地进行全面先例面调查, 查清有无原始裂缝和异常并作记录, 照相存档。10.4.2.每次观测结果详细记入汇总表并绘制沉降与位移曲线。10.5.注意事项10.5.1每次观测应用相同的观测方法和观测线路。10.5.2.观测其间使用一种仪器，一个人操作，不能更换。
