产业聚集基地环境改造二期工程石化工业区改造施工组织设计.doc

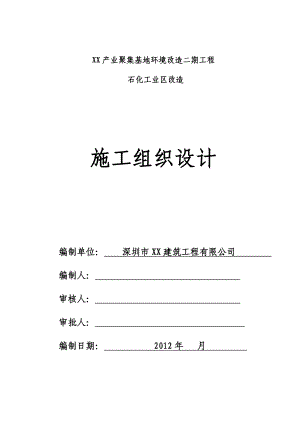

XX产业聚集基地环境改造二期工程 石化工业区改造施工组织设计编制单位： 深圳市XX建筑工程有限公司 编制人： 审核人： 审批人： 编制日期： 2012年 月 目 录第1章、 编制依据及说明11.1. 编制说明11.2. 编制原则11.3. 编制依据1第2章、 工程概述3第3章、 施工部署53.1. 施工指导思想及总目标53.1.1. 施工指导思想53.1.2. 施工总目标63.1.3. 施工总体部署63.2. 施工组织机构及项目运作管理73.2.1. 施工组织管理机构73.2.2. 项目运作管理83.3. 施工资源配置93.3.1. 配置原则93.3.2. 劳动力配置103.4. 主要施工机械进场计划123.5. 施工准备133.6. 临时用电、用水计划15第4章、 施工总平面布置204.1. 现场平面布置204.2. 主要机械布局224.3. 加工场、排水排污布局23第5章、 总体施工进度计划235.1. 编制原则235.2. 施工进度计划及工期目标245.3. 确保工期的控制措施255.4. 进度控制的方法与动态控制285.5. 保证工期的管理措施295.6. 保证工期的技术措施29第6章、 施工技术方案306.1. 施工流程30 6.2铝合金空调格栅制安.316.3外墙喷涂(氟碳漆)336.4广告牌工程36 6.5脚手架工程37第7章、 确保工程质量的技术组织措施387.1. 工程质量目标387.2. 工程质量保证体系387.3. 项目经理部组织机构质量责任人职责397.4. 施工质量保证措施40第8章、 安全文明等施工保证措施428.1. 安全生产总目标428.2. 安全生产管理体系428.3. 安全生产保证措施448.4. 确保文明施工的技术组织措施468.5. 和谐施工与绿色施工管理策划498.6. 环境保护管理措施50第9章、 组织协调与总包管理策划519.1. 与设计单位的协调配合519.2. 与监理单位的协调配合529.3. 对劳务工的管理措施53附 图 一、临时办公、生活设施平面布置图 二、施工进度计划 三、脚手架及安全挡板布置图（附图三）第1章、 编制依据及说明1.1. 编制说明 我公司非常荣幸能成为“XX产业聚集基地环境改造二期工程-石化工业区改造”工程施工，在熟读施工图纸并考察了工程现场的基础上，结合我公司历年来工程施工经验及项目管理水平，针对本项目建设特点进行系统的研究，围绕着工程施工组织部署、现场管理、计划安排、技术方案、施工保障的重点与难点编制了本施工织设计作为施工的指引文件。 1.2. 编制原则认真贯彻党和国家及地方政府对基本建设的各项方针政策及业主的各项规章指引，严格执行基本建设程序。根据工程招标文件要求，以确保履约为前提，结合工程特点及本公司施工力量的实际情况，做好施工部署和施工方案的选定。统筹全局，合理安排施工顺序，组织好平行流水、立体交叉作业，以缩短工期并同时满足质量标准。坚持质量第一，确保施工安全。提倡采用新技术、新工艺，科学组织，合理优化、统筹安排，以达到低投入，高产出的目的。我们缜密考虑环保措施，尽最大能力控制施工声响，严格按照深圳市市政府有关“净、畅、宁”工程的安全文明施工有关规定要求，做好文明施工。1.3. 编制依据1、深圳市罗湖区重建局XX产业聚集基地环境改造二期工程-石化工业区改造工程施工招标文件。2、深圳市罗湖区重建局市 “XX产业聚集基地环境改造二期工程-石化工业区改造工程”工程量清单和招标答疑。3、东南大学建筑设计研究院的XX产业聚集基地环境改造二期工程-石化工业区改造工程施工图纸。4深圳市建筑立面刷新和屋顶改造技术指引及现行施工规范、有关标准。5、ISO9000：2000质量保证体系的有关文件。6、本工程执行的定额如下2003年深圳市建筑工程消耗量标准。2003年深圳市装饰工程消耗量标准。2003年深圳市安装工程消耗量标准。（GB50500-2003）建设工程工程量清单计价规范。2011年深圳建设工程价格信息及政府和定额站颁发的有关文件规定。7、省、市有关建筑装饰施工技术、质量、安全规范。8、建筑装饰工程施工手册及有关技术资料。9、根据我公司现有的施工机械设备、周转材料、技术实力、施工能力和类似工程施工实践积累的丰富经验。第2章、 工程概述一、工程地址工程地点：罗湖区南湖街道办事处深南东路金城大厦。二、工程规模1、XX产业聚集基地环境改造二期工程-石化工业区改造工程具体的建筑项目包括：（1）蓝峰服装大厦；（2）万基洋参大楼；（3）居民楼；（4）天众大楼；共四栋建筑的外立面改造，改造范围主要包括主体外墙、广告位等改造。2、XX产业聚集基地环境改造二期工程-石化工业区改造工程是由深圳市罗湖区重建局投资兴建的工程，资金来源：政府投资，资金已落实。3、该工程改造栋数多、属高层外立面改造、质量标准高、工期要求紧，工程涉及专业多、本施工组织设计是本着争创一流质量、一流工期、为企业声誉的指导思想编制而成。4、组织总设计中的总体部署既是上述指导思想的体现，又符合工程实际和企业现状，所以具有较高的实施可靠性。5、组织总设计在质量控制上，实施多级质量控制，并实现全过程全区域，即时间上全方位，空间上全方位的质量控制。三、工期及质量要求工期120天（日历天）。质量要求：合格工程。四、工程特点、难点与项目管理重点通过现场实地考察，周围道路已形成，在不能影响居民生活的前提下，进行施工施工作业，施工场地有所限制，现场主要部署情况和措施如下：1、小区居民已正常生活在不能影响居民正常生活的情况下进行施工作业，施工期间，加强与小区居民之间的协调力度。2、施工前召开业主会议，向业主及工作人员讲明改造的方案，和采取的低噪音技术措施，讲明改造会带来哪些不便，需要怎么配合的问题。3、让业主明白改造工程施工给他带来不方便是暂时的，带给他的安宁将是永久的。4、本工程改造工程属高空作业，施工操作平台的搭设和安全管理是施工的重点和难点，所以具体改造施工和操作平台的搭设和安全管理等都必须制订合理有效方案，才能进行施工。5、从事施工作业人员必须通过三级安全培训后才能上岗作业，上岗前进行交接检，施工过程中要特别注意高空作业的有关事项和佩戴好安全用品进行施工。高处作业、用电、施工机械、防火是本工程安全施工的控制重点，所以高处作业工程、用电、施工机械、防火是本工程的重点和难点工程，具体施工等都必须制订合理的有效方案，才能进行施工。6、围栏防护搭设：防护棚挑出建筑物（含外架）距离不得小于3m。防护棚外挑为3mm。防护棚具体做法为：每隔3m外挑1根斜钢管，钢管边必须与架体用扣件连接，上面间距1m铺设横杆，横杆以1字扣连接，再铺设钢笆，最后用旧层板铺设密实。防护棚悬挑端头应设置栏杆，栏杆不低于1.2m并不少于二道横杆，外面用密目式安全网封闭。每隔3m应设置斜拉杆，一端与斜撑钢管端头相连，另一与架体相连，保证防护棚的安全，稳定性。7、施工栋数较多，沿路大小路口较多，施工影响范围较大，如道路交通、周边环境、附近企业、沿路、街道居民等，文明施工要求高。8、本工程施工工期短，施工层标高较高、拆除凿打施工难度较大，工序繁多，施工工艺要求高；因些各工序必须紧密配合，做好上下道工序的交接检等工作。因此，时间相对较为紧张，在整个施工过程中必须加大管理力度，这在施工过程中需特别重视，所以项目部要配备好各专业管理人员，组织好各阶段的施工劳动力进场计划，要备好各种物资进场计划和施工机械设备进场计划，才能保证按招标文件规定的时间完成任务。9、本工程由于施工处于楼面，所以材料运输和部分材料无法直接运至施工现场，需采用人工二次搬运，楼层的施工范围分布较广，装饰材料的不同品种的施工和安装工程、外墙喷涂、铝合金百叶是本工程的重点和难点工程，具体装饰施工等都必须制订合理有效方案，才能进行施工。10、根据现场勘察，墙体拆除块、铲除和拆除的建筑垃圾要及时袋装后，用挑运至地面，汽车及时外运，不能堆放在楼层上，以保证文明施工。11、施工中安全管理困难大。要考虑周边人员出入和行人的安全、施工人员的安全、凿打坠物的措施等因素要求非常严格。12、出入口处用钢管搭设安全通道，安全通道棚盖用一层竹笆加一层夹板，以防止重物击穿，二层平台处设外挑式安全防护平台，上铺双层夹板。13、为确保贯彻文明施工的指导思想和严格施工管理,现场施工采用封闭式施工，禁止非施工人员上楼裙屋面，并加设有关文明施工的宣传标志。14、本工程必须在资源投放量和施工工序穿插上精心组织，合理安排，确保各工序间的有机衡接。15、承包人应在施工工程区内设置一切必要的信号装置，这些信号装置包括(但不限于)：标准的道路信号、报警信号、危险信号、控制信号、安全信号、指示信号。16、该工程是我公司的重点工程，其质量的好坏，服务水平的高低，进度的快慢，对形象声誉有重要影响，因此必须对本工程施工，组织、指挥调度，现场管理做好充分有计划的实施。17、积极管理好各专业队伍，做好预留，预埋、暗配、堵缝、清扫等配合工作，并为其提供必要的机械设备，零散材料和施工用地。18、工程地处于居民区，因此对施工中安全防护，加强余泥渣土排放、环境保护噪音和粉尘控制，市容卫生、文明施工等要求都非常严格,应确保周围行人，施工对周围居民的休息，生活和工作等无明显的影响。第3章、 施工部署3.1. 施工指导思想及总目标3.1.1. 施工指导思想本工程采用系统工程理论进行总体规划，工期以项目管理软件进行计划控制；施工技术以完善优化设计和解决难点工序施工为主要内容，实行技术骨干定岗定责，专家动态指导；以ISO9000:2000质量保证体系进行全过程控制质量；安全以预防为主常抓不懈。整个工程以“精心组织，经济高效；科学管理，文明施工；确保安全，按期完工”为指导思想，以“强化管理、科技兴业、建造满意工程、提供完善服务”为质量方针，以“干一项工程，创一方信誉”为战略目标。3.1.2. 施工总目标1、工期目标充分发挥我公司施工管理水平和技术条件，承诺本工程工期自开工报告批准后120天内完成所有工程项目并一次性验收通过。2、质量目标确保全部工程质量符合招标文件及合同条款要求，达到合格工程质量标准。分项工程一次性验收合格率达到100%。3、安全目标杜绝一切人生伤害、机械破损、火警灾害安全事故的发生，杜绝因施工造成的地表沉陷、道路交通中断、通信中断、地下管线中断或漏水漏气泄露以及危及周围建筑物等工程施工安全责任事故，加强施工安全防护，保护施工人员以及公众的生命健康和安全。4、环保目标工程弃碴、污水排放、机械噪音控制及生活垃圾处理均按照深圳市文明施工与环保管理办法执行。5、文明施工目标按照广东省、深圳市、业主施工现场文明施工的要求和有关文明施工的暂行规定组织施工，维护市容整洁和区域安全，做好标准化、规范化施工，服从地方主管部门的检查、监督，创建深圳市文明施工现场。3.1.3. 施工总体部署根据施工图纸的内容及建设单位招标书对工期质量的要求，通过现场察看工程施工环境和施工条件，综合考虑本工程的有利条件和不利因素以及工程特点，结合本公司拥有足够的施工机械设备、技术力量雄厚的优势和其他条件，综合制定出切实可行、科学合理的施工组织方案。本工程拟采取“突出重点、全面开展、纵横穿插”的立体交叉施工方案。1、方案充分考虑了各工序的主次矛盾关系，也综合考虑了机械、设备、材料的相联关系，使各工种以及协作配合单位都能实施紧密的交叉流水搭接施工。2、确保每日作业时间，以保证工期可以提前完成，必要时可以采取两班制，每班8小时。各工种之间尽量避开集中使用垂直运输机械的时间，充分利用夜间施工时间及闲置的设备，将下一个工作日施工所需材料提前运输到位。3、配备足够的劳动力和施工管理人员，做到连续、均衡施工。4、密切与各合作单位的联系协作，派专人对口及时互通信息，保证施工顺利进行。3.2. 施工组织机构及项目运作管理3.2.1. 施工组织管理机构本工程实行项目法施工管理，委派我公司实践经验丰富和管理水平高的同志担任项目部主要负责人，选聘技术、管理水平高的技术人员、管理人员、专业工长组建项目部。项目管理层由项目经理、项目技术负责人、土建工程师、测量工程师等，在建设单位和监理单位及公司的指导下，负责本工程的工期、质量、安全、成本等实施计划。组织、协调、控制和决策，对各生产施工要素实施全过程的动态管理。项目经理部对工程项目进行计划管理。计划管理主要体现在工程项目综合进度计划和经济计划。进度计划包括：施工总进度计划，分部分项工程进度计划，施工进度控制计划，设备供应进度计划，竣工验收和试生产计划。经济计划包括：劳动力需用量及工资计划，材料计划，构件及加工半成品需量计划，施工机具需用量计划，工程项目降低成本措施及降低成本计划，资金使用计划，利润计划等；作业人员的配备：施工人员均挑选有丰富施工经验和劳动技能的工人，分工种组成作业班组，挑选过硬、思想素质好的职工带班。项目组织管理机构见项目组织管理机构网络图。项目组织机构管理网络图项目经理：陈基鑫项目技术负责人：庄丰财油漆施工班组铝合金施工班组水电施工班组施工员：张明春材料员：吴锦雄预算员：庄京源安全员：许良伟质检员：林永道 3.2.2. 项目运作管理本工程采用以项目经理负责制为中心的项目法进行工程施工组织，以工程施工项目为对象，以项目评估综合效益和责任目标合同为依据，以获得最佳经济效益和社会效益为目标，动态配置生产要素，优化资源配置，有效控制工期、质量、安全、成本，为加大工程施工监管力度，项目经理部将全面实施“全部管理，共同负责，风险共担”的全过程、全方位的施工管理运作模式。项目经理部与公司签订工程施工目标责任合同，承担工程实施、完成和修复工作责任。项目经理部分设管理层和作业层，管理层行使与其职责相适应的管理职能，履行管理、技术指导、质量监控、安全保障、物资供应、机具配置、进度计划、财务收支、成本控制、环境保护、协调服务等职责，承担工程施工管理责任，作业层根据施工内容和主要工程数量按专业分工要求设置专业施工队，在项目经理部及其各职能部室的管理指导下从事工程各专业的施作，负责现场施工、直接费用控制、施工队伍、管理等工作，承担工程施工的具体责任。项目经理部在财务运作上，严格执行国家财经纪律和各项规章制度，执行上级财务管理规定和业主有关要求，按深圳市的规定及时交纳税费；实行财务独立，一个帐号，项目资金专款专用，杜绝资金外流；遵循收支有计划、支出有审批程序，抓好资金的过程控制，杜绝项目经费随意开口子、批条子，开支无计划、费用无标准现象；避免盲目物资采购，造成资金紧缺，施工生产资金周转不灵、资金沉淀，做到勤购少储，减少中间环节，确保流动资金与施工生产相吻合，保证施工生产按进度计划正常进行。3.3. 施工资源配置3.3.1. 配置原则施工资源的配置充分考虑工程的实际情况，既要有利于施工，又有利于管理，能体现当今最新建筑工程施工装备水平，其配置原则如下：1、资源配置既要满足本工程的需要，又要有一定富裕量，以保证本工程的顺利实施。2、所有配置相互配套，型号、规格齐全，能满足工程各工序的施工需要。3、施工人员一职多能，所配备的管理人员均应会管理，懂技术，能施工，作业人员从事过建筑施工，具有丰富的建筑施工经验，真正做到精干管理层，强化作业层。4、资源的配置充分考虑到城市建筑施工的特点，满足文明施工的要求，有利于环境保护。5、便于组织，利于协调。工程作业工序多，相互干扰大，资源配置应充分考虑协调组织的方便，以减少相互间的影响。3.3.2. 劳动力配置1、施工队伍安排本工程施工工序多，涉及的设备、专业、工种相对较多，而且各专业、工种互为联系，相互协调多，为高质量地完成本工程我单位已决定选派多支专业化施工队伍负责本工程的建设。根据工程的需要，现场设项目经理部，下设多支专业施工队，分别负责本工程不同专业不同工序的作业。所有施工队由项目经理部统一管理，并根据工程的实际进展情况进行动态控制和管理，进行各作队之间、各作业面之间的相互调配。2、施工队伍的配置根据工程的需要，现场专业化施工队伍主要配置油漆施工队、电气工程施工队、铝合金空调格栅安装施工队。3、劳动力计划劳动力的配备充分考虑到本工程的特点，既有专业技工，又有普通工种，按工种专职配置，在施工中各司其职，分工种、分两班，有序作业，减少相互干扰。本工程配备各专业技术工种及普工数量见下表。劳动力投入计划表单位：人工种级别按工程施工阶段投入劳动力情况2012年10天30天50天70天90天100天120天测量工3455443搭设钢管脚手架30 30 18 电气45681084铝合金空调格栅安装工1015252010起吊工2244443架子工4668664油漆、喷涂工80808080802515施工后勤工6788101010安全保卫工891010101010合计7496132147168145943、施工劳动力动态计划表人数（人）170120800401002012 年天数120 900705030 103.4. 主要施工机械进场计划本项目工程数量较大，技术要求高，施工难度大。本项目工程，工期为120天，工期紧张。针对本工程特点，我司确定选择以机械化作业为主的施工方法，配备足够的机械设备，加快施工进度，提高施工效率，机械设备投入充足，详见“拟投入的主要施工机械设备表”。一、拟投入的主要施工机械设备表序号机械设备名称规格型号数量国别产地制造年份额定功率（KW）生产能力备注1经纬仪J22日本2003-090.2MM93%2水准仪S24南京2004-060.6MM94%3全站仪SET21501日本2005-053±2PPM292%4电焊机ZHU-756韶关2003-063.5KW93%5电脑联想PIV3天津2005-031.0KW95%6打印机惠普10002深圳2005-090.8KW94%7复印机FT46151日本2004-041.2KW96%8传真机夏普ITU-T1日本2005-090.6KW95%9摄像机RFG0-91天津2005-120.2KW95%10柴油发电机TZH-3552南京2004-08200KW96%备用11吊蓝12广西2009-1296%14对讲机800米20深圳2007-030.2KW92%二、工程投入的周转材料序号名 称规 格单 位数量进场时间备 注1安全帽塑料顶300按计划进场2安全网尼龙平方米90000按计划进场3安全带尼龙付90按计划进场4焊工手套双80按计划进场5焊工面罩个60按计划进场6砼工水鞋双100按计划进场7低压变压器个2按计划进场8安全标志牌个80按计划进场9泡沫灭火器个25按计划进场10干粉灭火器个25按计划进场11漏电保护器个80按计划进场12警示红灯盏70按计划进场13防护眼镜双90按计划进场14防尘口罩个240按计划进场15交通标志牌块80按计划进场16脚手架吨4860按计划进场17模板M26800按计划进场18电缆M200按计划进场19配电箱个30按计划进场20镀锌钢管M200按计划进场2150×100松木枋材立方米180按进度进场3.5. 施工准备施工准备工作是整个施工生产的前提，根据本工程的工程内容和实际情况，公司、项目部共同制定施工的准备计划，为工程顺利进展打下良好的基础。一、技术准备1、组织各专业人员熟悉图纸，对图纸进行自审，熟悉和掌握施工图纸的全部内容和设计意图。各专业相互联系对照，发现问题，提前与建设单位、设计单位、监理单位协商，参加由建设单位、设计单位和监理单位组成的设计交底和图纸综合会审。2、编制施工图预算，根据施工图纸，计算分部分项工程量，按规定套用施工定额，计算所需要材料的详细数量、人工数量、大型机械台班数，以便做进度计划和供应计划，更好地控制成本、减少消耗。3、做好技术交底工作。本工程每一道工序开工前，均需进行技术交底，技术交底是施工企业技术管理的一个重要制度，是保证工程质量的重要因素，其目的是通过技术交底使参加施工的所有人员对工程技术要求做到心中有数，以便科学地组织施工和按合理的工序、工艺进行施工。技术交底专业均采用三级制，即项目部技术负责人专业工长各班组长。技术交底均有书面文字及图表，级级交底签字，工程技术负责人向专业工长进行交底，要求细致、齐全、完善，并要结合具体操作部位，关键部位的质量要求，操作要点及注意事项等进行详细的讲述交底后，应组织工人进行认真讨论，全面理解施工意图，确保工程的质量和进度。二、物质条件生产准备保证材料、构配件、施工机械按计划供应，对整个施工过程举足轻重，否则直接影响工期、质量和成本。1、材料准备（1）根据施工进度和施工预算的工料分析，拟定加工及定货计划。（2）建筑材料及安全防护用品准备：对腻子粉材料，均应根据实际情况做编制各项材料计划表，分批进场。（3）对各种材料的入库，保管和出库制订完善的管理办法，同时加强防盗、防火的管理。2、构配件加工准备（1）根据施工进度计划和施工预算所提供的各种构配件，提前做加工翻样工作，并编制相应的需用量计划。（2）提前做好预制构件的加工工作。三、施工机械准备根据本工程实际情况选择主要施工机械，施工机械的进退场均要有计划进行。四、现场施工准备1、施工现场控制网点会同有关单位做好现场的移交工作，包括与管理处相关领导联系沟通进场事宜。2、会同业主做好现场施工及办公用水、用电的接通工作。3.6. 临时用电、用水计划一、施工临时用水1、由于本工程施工作业面广,对水的需求量也很大。2、水源已接到现场,水管采用镀锌管埋地，穿越道路时采取保护措施。3、各用水机械处引出支管，设专用龙头，用水通过水池，可用胶皮软管接至施工地点。4、生活用水采用支管引入各个生活区域。5、利用施工现场金城大厦周围消防给水管和消防栓做为工地防火设施。6、施工现场用水计算：1）用水量计算：现场施工用水量，可按下式计算：Q1·N1 K2P1=K1 ×2×50×400+10×20×150 1.5P1=1.10 × =4.17(L/S)1×1 8×3600施工现场生活用水量：由于工人住宿与现场分开,现场只有施工管理人员,高峰时期计划170人，每人每天用水平均40L。消防用水量：P3=10L/S 因为 P1+P2 <P3，且每处给水管所辖建筑面积小于等于5ha所以总用水量：Q=P3=10L/S2）管径的选择：消防用水管径计算： 4Q 4×10d= = =0.1m·V·1000 3.14×1.5×10003）临时用水管道选择根据消防要求,主管选用100管径的管。4）施工临时用水管道线路见施工总平面布置图。二、施工临时用电1、选择、确定电力变压器：施工用电设备的总功率为89KW 计算：S动（KVA）=K（cos ）K1K2 S总=1.1动根据施工现场实际用电特点,施工机具往往不能同时使用,所以考虑实际需要系数：动力设备的效率取0.86cos功率因数取0.85K设备系数取1.1K1全部动力设备同时使用系数取0.5K2动力负荷系数取0.75照明用电取S动10%S动=1.1× ×0.5×0.75S云172.7（KVA）S总=1.1S动S总172.7（KVA）经计算结果,利用金城大厦原变压器总容量89KVA,能保证工程用电高峰期的正常施工用电。三、输出功率分配1、选择、确定电力变压器：施工用电设备的总功率为89KW计算：P1S动（KVA）=K（cos ）K1K2 S总=1.1动根据施工现场实际用电特点,施工机具往往不能同时使用,也不可能同时满载运行,所以考虑实际需要系数：动力设备的效率取0.86cos功率因数取0.85K设备系数取1.1K1全部动力设备同时使用系数取0.5K2动力负荷系数取0.75照明用电取S动10%S动=1.1× ×0.5×0.75S云89（KVA）S总=1.1S动S总89（KVA）3、确定和选择配电导线的型号、规格：1）施工现场根据本工程的实际情况，设置临时配电房一间，同时为达到临时用电安全技术规范及文明施工管理所有主回路均采用YJV电缆穿管埋地敷设。2）第一总配电箱共分四路配电：第一回路导线型号，规格的选择：这一回路供钢筋加工场、木工加工场使用。主要用电机具有钢筋切断机、钢筋弯曲机、对焊机、直流电焊机、砂轮切割机、交流电弧焊机等。各回路的总功率为200KW，取KC为0.6考虑，COS取0.85，那么该段导线的工作电流为： P××103I1=KC× =0.6× =247（A）3 u·cops 3×3800.85根据计算结果，需要导线1502的铜芯电线，选择YJV3×1502×952铜芯电缆穿钢管埋地敷设（其中一根952铜芯导线做保护零线），可满足线路安全用电要求。第二回路导线型号、规格的选择这回路主要用电设备有砂轮切割机、交流电弧焊机、电焊机等。用电功率为89KW，取KC为0.6,COS取0.85,这段线路的工作电流为： P××103I2=KC× =0.6× =209（A）3·u·cos 3×380×0.85根据计算结果,需要导线为952铜芯电线, 选择YJV3×1202×702铜芯电缆（其中一根702铜芯导线做保护零线）, 可保证线路安全用电要求。第三回路导线型号、规格的选择这回路主要用电设备有办公用电、生活用电等。用电功率约为16KW,取KC为0.8，COS取0.85，这段导线的工作电流为：P×103 16×103I1=KC× =0.6× =22.9（A）3·u·cos 3×3800.85 根据计算结果,需要导线为62铜芯电线, 选择YJV-3×102×62铜芯电缆（其中一根62铜芯导线做保护零线）,可保证线路安全用电要求。 3、本工程因施工工期短、进度快、占地面积大、分布面广,所以施工机械较多,根据实际情况,按主要负荷划分以下主干线路供电；配电房 主要电源进线用：YJV-3×3002×1502铜芯电缆； 钢筋加工场用：YJV3×1502×952铜芯电缆； 生活区：YJV3×102×62铜芯电缆。 4、选择和确定各供电线路的走向敷设： 1）本设计是根据施工现场条件及用电设备情况编制的,采用TN-S护系统的临时用电工程,配电房共分3个配电回路配电。 2）所有导线必须采用绝缘良好的导线，各种规格的导线进入施工现场，均要有出厂合格证，严禁使用不合格产品，现场固定线路采用穿管防护埋地敷设；移动式线路的电缆线要采取临时架空防护措施，不允许乱拖乱拉、乱挂在钢筋、钢管脚手架上及压在钢管钢筋等重物下面。 3）各种电箱统一标明编号，便于使用和维修，所有配电箱的进出线要整齐穿管敷设。 4）分级设置的各级电源引入线及配电箱要尽量靠近负荷中心位置。 5）临电具体施工严格按施工临时现场用电安全技术规范（JGJ46-2005）执行。根据计算结果,需要导线为62铜芯电线, 选择YJV-3×102×62铜芯电缆（其中一根62铜芯导线做保护零线）,可保证线路安全用电要求。 4、根据实际情况,按主要负荷划分以下主干线路供电配电房： 主要电源进线用：YJV-3×3002×1502铜芯电缆； 钢筋加工场用：YJV3×1202×702铜芯电缆； 生活区：YJV3×102×62铜芯电缆。5、选择和确定各供电线路的走向敷设 1）本设计是根据施工现场条件及用电设备情况编制的,采用TNS保护系统的临时用电工程,配电房共分4个配电回路配电。 2）所有导线必须采用绝缘良好的导线，各种规格的导线进入施工现场，均要有出厂合格证，严禁使用不合格产品，现场固定线路采用穿管防护埋地敷设；移动式线路的电缆线要采取临时架空防护措施，不允许乱拖乱拉、乱挂在钢筋、钢管脚手架上及压在钢管钢筋等重物下面。 3）各种电箱统一标明编号，便于使用和维修，所有配电箱的进出线要整齐穿管敷设第4章、 施工总平面布置4.1. 现场平面布置 根据现场实地考察情况、遵循招标文件对工程施工的总体部署要求及本工程分项工程多、场地狭窄、环保要求高、施工干扰大等特点，结合场区周围环境，本着保障正常运行，最大限度地减轻对周围居民生产、生活影响及确保工程按期顺利建成的原则。根据深圳市文明施工管理规定及临时设施修建标准、消防防火、施工安全、工地卫生等有关规定，按照施工现场统一设置的要求，对施工总平面统一规划、综合考虑、合理布置。一、总平面布置原则 1、严格遵循招标文件的要求，有效利用场地的使用空间，对施工机械、生产生活临建、材料堆场等进行最优化布
