人民医院综合楼悬挑式卸料平台施工方案.doc

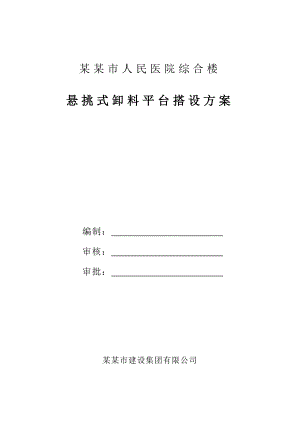

某某市人民医院综合楼悬挑式卸料平台搭设方案编制： 审核： 审批： 某某市建设集团有限公司一、编制依据建筑施工高处作业安全技术规程(JGJ80-91) 钢筋焊接及验收规范（JGJ18-2012）建筑施工高处作业安全技术规范（JGJ802011）钢结构设计规范(GB50017-2003)二、工程概况某某市人民医院综合楼位于某某市健康路北，人民医院院内，框架结构，根据使用功能分为主楼和裙楼，其中主楼为地下一层，地上11层，地下室层高为4.8米，4、11层层高为4.2米，其它楼层为3.9米，建筑高度为47.0米；裙楼为地上四层，层高为3.9米，建筑高度为18.5米，总建筑面积为30651m2。三、卸料平台布置位置卸料平台根据施工层需要利用塔吊就位安装，1-3层分别设置在G-H×1、12轴和F×5-6、7-8、8-9轴外侧，4层设置在F*5-6、7-8、8-9轴外侧，5-11层设置在F×2-3、4-5、6-7、8-9、10-11轴外侧。四、卸料平台构造参照建筑施工高处作业安全技术规范（JGJ80-91）中有关形式进行设置，平台尺寸为5.3m×2.5m=13.25m2，其中：主梁选用16工字钢，次梁采用12工字钢，平台板采用5cm木板，斜拉钢丝绳采用6×37+1直径为21.5mm，卸料平台平面布置及侧立面详见附图。五、卸料平台固定1、下支座固定下支座搁置在楼层结构面上，通过钢丝绳与结构梁连接固定，见附图。2、斜拉支座固定 为确保安全起见设两道斜拉钢丝绳，一端与平台的拉环连接，与拉环连接用专用的挂钩挂牢。另一端穿过框架梁上预留的爬架穿墙留洞用三个钢丝夹具（型号YT-22）固定牢固形成拉点，见附图。六、悬挑式钢平台设计计算悬挂式卸料平台的计算参照连续梁的计算进行。由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。平台水平钢梁(主梁)的悬挑长度5.30m，悬挑水平钢梁间距(平台宽度)2.50m。次梁采用12号工字钢U口水平，主梁采用16a号工字钢U口水平，次梁间距0.75m。 施工人员等活荷载2.00kN/m2，最大堆放材料荷载8.00kN。（一）次梁的计算 次梁选择12号工字钢，间距0.75m，其截面特性为： 面积A=14.3cm2, 截面尺寸 b=68.0mm,h=100.0mm,t=76.0mm1.荷载计算 (1)面板自重标准值：标准值为0.35kN/m2； Q1 = 0.35×0.75=0.26kN/m (2)最大容许材料器具堆放荷载为8.00kN/m2，转化为线荷载 Q2 = 8.00/4.5*2.5*0.75=0.53kN/m (3) 工字钢自重荷载 Q3=0.115kN/m经计算得到，静荷载计算值 q = 1.2×(Q1+Q2+Q3) = 1.2×(0.2+0.53+0.115) = 1.09kN/m 经计算得到，活荷载计算值 P = 1.4×0.75*2.5*2.0=5.25kN2.内力计算 内力按照集中荷载P与均布荷载q作用下的简支梁计算，计算简图如下 最大弯矩M的计算公式为 经计算得到，最大弯矩计算值 M = 1.09×2.502/8+5.25×2.50/4=4.13kN.m3.抗弯强度计算 其中 x 截面塑性发展系数，取1.05； f 钢材抗压强度设计值，f = 205.00N/mm2； 经过计算得到强度 =4.13×106/(1.05×25300.00)=155.47N/mm2； 次梁工字钢的抗弯强度计算 < f,满足要求!4.整体稳定性计算 其中 b 均匀弯曲的受弯构件整体稳定系数，按照下式计算： 经过计算得到 b=570×8.0×43.0×235/(2500.0×80.0×235.0)=0.98 由于b大于0.6，按照钢结构设计规范(GB50017-2003)要b'=1.07-0.282/b所得值代替：b'=1.07-0.282/0.98=0.78 经过计算得到强度 =3.96×106/(0.78×25300.00)=200.7N/mm2； 次梁工字钢的稳定性计算 < f,满足要求!（二）主梁的计算 卸料平台的钢丝绳按照建筑施工安全检查标准作为安全储备不参与内力的计算。 主梁选择16a号工字钢，其截面特性为 面积A=21.95cm2,惯性距Ix=866.20cm4,转动惯量Wx=108.30cm3,回转半径ix=6.28cm 截面尺寸 b=63.0mm,h=160.0mm,t=10.0mm 1.荷载计算 (1)栏杆自重标准值：标准值为0.15kN/m Q1 = 0.15kN/m (2) 工字钢自重荷载 Q2=0.17kN/m 经计算得到，静荷载计算值 q = 1.2×(Q1+Q2) = 1.2×(0.15+0.17) = 0.38kN/m 经计算得到，各次梁集中荷载取次梁支座力，分别为 P=（0.87×2.5+5.25）/2=3.71 kN2.内力计算 卸料平台的主梁按照集中荷载P和均布荷载q作用下的连续梁计算。 18004500 A 悬挑卸料平台示意图 悬挑卸料平台水平钢梁计算简图经过连续梁的计算得到 1.8511.88 悬挑水平钢梁支撑梁弯矩图kN.mkN.m) 0.00020.3 悬挑水平钢梁支撑梁变形图(mm)各支座对支撑梁的支撑反力由左至右分别为 R1=14.83kN,R2=11.80kN 支座反力 RA=11.80kN 最大弯矩 Mmax=11.80kN.m3.抗弯强度计算 其中 x 截面塑性发展系数，取1.05； f 钢材抗压强度设计值，f = 205.00N/mm2；经过计算得到强度 =4.37×106/1.05/+13.36×1000/2195.0=99.301N/mm2 主梁的抗弯强度计算强度f，满足要求!（三）钢丝绳的计算1、钢丝拉绳的内力计算: 水平钢梁的轴力RAH和拉钢绳的轴力RUi按照下面计算 其中RUicosi为钢绳的拉力对水平杆产生的轴压力。 各支点的支撑力 RCi=RUisini 按照以上公式计算得到由左至右各钢绳拉力分别为 RU1=17.461kN2、钢丝拉绳的强度计算: 钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算，为：RU=17.461kN 如果上面采用钢丝绳，钢丝绳的容许拉力按照下式计算： 其中 Fg 钢丝绳的容许拉力(kN)； Fg 钢丝绳的钢丝破断拉力总和(kN)； 计算中可以近似计算Fg=0.5d2，d为钢丝绳直径(mm)； 钢丝绳的换算系数，采用6×37-21.5的钢丝绳，换算系数查表得0.82； K 钢丝绳使用安全系数，取8.0。 选择拉钢丝绳的破断拉力要大于8.000×17.461/0.820=170.346kN。 选择6×37+1钢丝绳，钢丝绳公称抗拉强度2000Mpa，直径21.5mm，容许拉力Fg=565kN170.346kN，所以满足要求。3、钢丝拉绳吊环的强度计算: 钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算作为吊环的拉力N，为 N=RU=17.461kN 钢板处吊环强度计算公式为 其中 f 为拉环钢筋抗拉强度，按照混凝土结构设计规范10.9.8差得：f = 50N/mm2；所需要的吊环最小直径 D=17461×4/(3.1416×50×2)1/2=15mm（四）操作平台安全要求: 1.卸料平台的上部位结点，必须位于建筑物上，不得设置在脚手架等施工设备上； 2.斜拉杆或钢丝绳，构造上宜两边各设置前后两道，并进行相应的受力计算； 3.卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，建筑物锐角口围系钢丝绳处应加补软垫物，平台外口应略高于内口； 4.卸料平台左右两侧必须装置固定的防护栏； 5.卸料平台吊装，需要横梁支撑点电焊固定，接好钢丝绳，经过检验才能松卸起重吊钩； 6.钢丝绳与水平钢梁的夹角最好在45-60度； 7.卸料平台使用时，应有专人负责检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复； 8.操作平台上应显著标明容许荷载，人员和物料总重量严禁超过设计容许荷载，配专人监督。七、制作及使用注意事项1、制作时应严格按照图规规定的尺寸及焊接要求施工，所有接缝均要求满焊，焊缝高度不小于6mm。2、所选材料均应有材质证明，不合格产品坚决不予使用。3、搭设人员必须持证上岗，必须戴安全帽，系安全带穿防滑鞋。 搭设前按特种作业进行安全技术交底，并做好记录，搭设完后必须经过项目部安全员验收完毕后方可使用。4、平台脚手板及挡脚板（15厚胶合板）均应与主框架及栏杆用双股8号铅丝绑扎牢固。固定、连接平台用的钢丝绳、螺栓等应与结构可靠连接，严禁与爬架、脚手架连接。5、安全网应连续挂设与栏杆绑扎牢固。6、在主受力钢丝绳外侧，应附加一道同直径的钢丝绳，起断绳保险的作用。同时为防止受向上荷载作用及平台支座向外滑移，应在平台底部附加两道防倾保护绳。7、大平台第一次使用前应进行堆载试验，合格后方可使用。8、严禁堆放超过5m长的钢管架料，更不得将钢管架料置于护栏上。9、六级及六级以上大风和雾、雨、雪天气时应停止作业。10、吊运零散物品时应装箱进行，吊钩、吊物严禁碰撞爬架、平台护栏及结构等。11、经常检查焊缝是否开裂，螺栓是否紧固，钢丝绳是否形成毛刺，夹具是否松动，发现问题及时整修。 附图 1、卸料平台布置位置图 2、卸料平台平面图3、卸料平台侧立面图4、卸料平台螺栓节点图5、卸料平台吊环节点图
