人民防空工程施工质量控制要点及验收指南.doc

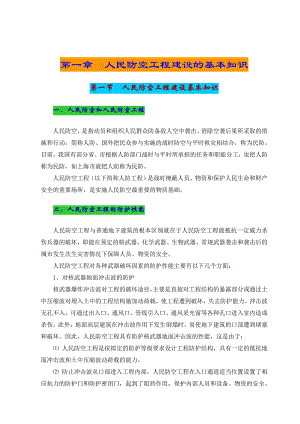

第一章人民防空工程建设的基本知识第一节人民防空工程建设基本知识一、人民防空和人民防空工程人民防空，是指动员和组织人民群众防备敌人空中袭击、消除空袭后果所采取的措施和行动，简称人防。国外把民众参与实施的战时防空与平时救灾相结合，称为民防。目前，我国有部分省、市根据人防部门战时与平时所承担的任务和职能分工，也把人防称为民防，如上海市就把人防称为民防。人民防空工程（以下简称人防工程）是战时掩蔽人员、物资和保护人民生命和财产安全的重要场所，是实施人民防空最重要的物质基础。二、人民防空工程的防护性能人民防空工程与普通地下建筑的根本区别就在于人民防空工程能抵抗一定威力杀伤兵器的破坏，即能在预定的核武器、化学武器、生物武器、常规武器袭击和袭击后的城市发生次生灾害情况下保障人员、物资的安全。人民防空工程对各种武器破坏因素的防护性能主要有以下几个方面：1、对核武器地面冲击波的防护核武器爆炸冲击波对工程的破坏途径，主要是直接对工程结构的暴露部分或通过土中压缩波对埋入土中的工程结构施加动荷载，使工程遭到破坏，失去防护能力。冲击波无孔不入，可通过出入口、通风口、管线引入口、通风采光窗等各种孔口进入室内造成杀伤。此外，地面高层建筑在冲击波作用下发生倒塌时，易使地下建筑的口部遭到堵塞和破坏。因此，人民防空工程具有防护核武器地面冲击波的性能，这是由于： 人民防空工程是按拟定的防护等级要求设计工程防护结构，具有一定的抵抗地面冲击波和土中压缩波动荷载的能力。 防止冲击波从口部进入工程内部，人民防空工程在入口通道适当位置设置了相应抗力的防护门和防护密闭门，起到了阻挡作用，保护内部人员和设备、物资的安全。 为防止冲击波沿通风口（排烟道）进入工程内部，在通风孔道上设置了阻挡与扩散相结合的通风消波系统（一般为防爆波活门和扩散室结合），使冲击波经过消波系统衰减到对人体和设备、物资无伤害的允许余压值。 其他各种管孔，也应采取相应的防护措施，如引入工程内部的地下动力、通信电缆、排水管沟等留设防爆井和加设防护盖板等措施以及在给排水管道上增设防爆阀门等，以阻止冲击波进入室内。严格控制在防护结构的外墙上随意打洞，必须打洞的，则采取有效防护措施。2、对化学武器、生物武器和放射性沾染的防护化学武器、生物武器、放射性沾染对人民防空工程的杀伤途径和杀伤作用基本相同，都是通过孔口进入工程内部杀伤人员。人民防空工程具有防护化学武器、生物武器和放射性沾染的性能，这是由于： 采取了可靠的密闭措施，确保各类工程在空袭情况下具备室内与外界密闭隔断的性能。如在入口通道内按规定设置防护密封门、密闭门和防毒通道；在各种管道上设置各种密闭阀门；各种管线穿越防毒增加密闭肋；水管沟道上设置水封井等。 为确保工程在内、外隔绝情况下具有足够的新鲜空气，按照规定设置了防护通风系统（包括清洁式、滤毒式），并在进风系统上设置过滤器或除尘滤毒设备，以阻止毒剂侵入；风机容量除满足人员需要的风量外，还考虑了满足工程内超压排风和防毒通道换气次数的要求，防止负压作用下毒剂的侵入。 在工程外部染毒情况下仍有人员、车辆进出的出入口，按规定留设了洗消间（简易洗消间）或冲洗装置，避免人员、车辆进入把毒剂带入。3、对早期核辐射、光辐射的防护早期核辐射主要通过防护层和出入口进入工程内部造成伤害。为此，人民防空工程采取了有效的防护措施，即确保工程安全的最小防护层厚度和主体结构厚度；确保各类防护门总厚度达到规定要求；在口部通道增设拐弯以减弱辐射强度，等等，使进入室内的照射总量控制在允许范围（50伦）以内，减少对人体的伤害。4、对火灾（次生灾害）的工程防护主要是对人民防空工程室外的可燃物和有机物（如各种电缆等）采取相应防护措施。针对战时城市空袭火灾和工程建筑火灾的特点，人民防空荛邓可靠的防火措施。这些措施包括：工程的规划布局、防火单元和防烟分区、工程结构、建筑装修、内部设备、消防水源、消防电源、事故照明、安全疏散以及火灾报警系统等方面符合工程防火规范和有关规定要求。一方面防止火灾发生，尽量减少各种可能引起火灾的因素；另一方面，考虑了一旦火灾发生，如何采取有效措施，以最大限度地保障人员和物资安全。5、对常规武器防护人民防空工程比普通地下建筑具有更强的防护常规武器的能力，这是因为人民防空工程可按防常规武器要求设计成抗航弹局部破坏和整体破坏作用的防护结构，同时，要求每个防护单元能自成独立的防护系统，通过合理划分工程内的抗爆单元，防止工程因局部破坏而造成更大范围的伤害。当一个防护单元的某防爆单元一旦遭到航弹命中，可以保证另一个防爆单元的人员安全。以减少常规武器命中时所造成的破坏杀伤作用。6、对核电磁脉冲和核爆动的防护 核电磁脉冲即核爆炸时产生的强大的瞬时电磁场并向远方辐射。主要破坏途径是电磁辐射波通过电力、电信线路和金属管道进入工程内部，也可通过覆盖层或出入口透射进入工程内部，从而对电气和电子设备产生干扰或功能破坏。为确保指挥、通信和电气设备的安全，指挥通信工程根据有关防电磁脉冲的要求，在充分利用工程自身屏蔽效能的基础，从工程和设备两方面采取防核电磁脉冲技术措施，以保证重要通信、控制、指挥和信息系统的正常工作。其他人防工程则对孔口和进入管线采取简易的防电磁脉冲技术措施。 对核爆地震动的防护对工程的防震主要指对核爆炸引起的地地震的防护。核爆炸时产生的强大地震波，通过防护层和防护结构传入工程内部，对人员、设备造成破坏。因此，对于不同抗力等级的工程，可按工程战术技术有关规定，采取相应的减震、加固和防碰撞措施。通常，5级、6级、6B级人防工程可不考虑对核电磁脉冲和核爆炸震动的防护。三、人民防空工程的分类和分级1、人民防空工程的分类 人民防空工程按战时功能可分为指挥工程、医疗救护工程、防空专业队工程、人员掩蔽工程和配套工程五类。上述工程组成效能配套的人民防空工程体系。1）指挥工程指挥工程是指各级人防指挥所及其通信、电源、水源等配套工程的总称。它是人民防空指挥机构在战时实施安全、稳定、有效指挥的重要场所，在人民防空工程中占据核心位置，是城市人民防空工程的建设重点。2）医疗救护工程医疗救护工程是指在遭受敌空袭的情况下救治受伤人员的地下医院工程。根据作用及规模不同，可分为中心医院工程、急救医院工程及救护站工程三种。3）防空专业队工程防空专业队工程是指为保障防空专业队（包括抢险抢修队、医疗救护、消防、治安、防化防疫、通信、运输等七种队伍）掩蔽和执行某些勤务而修建的人民防空工程。防空专业队工程规模根据集结掩蔽专业队人数和车辆数的实际需要确定。4）人员掩蔽工程人员掩蔽工程是指在战时用于各级党政机关，以及团体、企业、事业单位、居民区的留城人员掩蔽的人防工程，是确保战时人民生命安全的重要设施。人员掩蔽工程可分为两类：一类是战时留城的地级及以上党政机关和重要部门用于集中办公的人员掩蔽工程；另一类是战时留城的一般人员掩蔽工程，用以解决城市公共场所和人员密集地区人员掩蔽。5）配套工程配套工程主要有各类物资库、区域电站、供水站、食品站、生产车间、疏散干（通）道、警报站、核生化监测中心等。 按施工方法和所在环境条件，人防工程通常可分为掘开式、附建式、坑道式和地道式。1）掘开式：采用明挖法施工建造，其上方没有永久性地面建筑物的人防工程，也叫单建掘开式。2）附建式：具有战时防空功能的地下室。即采用明挖法施工建造而在其上方建有永久性地面建筑物的人防工程。目前，上海城市人防工程多采用掘开和附建的方式建造。3）坑道式、地道式：建筑于山地、丘陵地或平地的暗挖式人防工程。因其受自然地形和地球环境的限制，在上海地区很少采用。 按受空袭威胁环境的分类目前，我国在全国人防重点城市分类的基础上，将人防工程受空袭威胁环境的程度分为甲类人防工程和乙类人防工程两类。其中，甲类工程考虑抗常规武器、核武器、生化武器的袭击；乙类工程考虑抗常规武器和生化武器的袭击。甲、乙类工程的具体分类主要是根据城市所处的战略地位以及工程在城市所处的位置并结合城市人防工程的总体规则和工程的职能等因素综合论证确定。2、人民防空工程的防护分级 抗力等级人防工程的抗力等级主要用以反映人防工程能够抵御敌人核武器、常规武器、生化武器袭击能力的强弱，其性质与地面建筑的抗震烈度有些类似，是一种国家设防能力的体现。目前，我国设防城市中常见的量大面广的防空地下室以及居住小区内结合民用建筑易地修建的甲、乙类单建掘开式人民防空工程，其抗力分级规定如下：1）防常规武器抗力级别为5级和6组（简称为“常5”和“常6”）。2）防核武器抗力级别为4级、4B级、5级、6级和6B级（简称为“核4级”、“核4B级”、“核5级”、“核6级”、“核6B级”）。 防化等级防化分级是按人防工程对化学武器的不同防护标准和防护要求划分的等级。防化等级也反映了对生物武器和放射性沾染等相应武器（或杀伤破坏因素）的防护。防化等级是依据人防工程的使用功能确定的，防化等级与其抗力等级没有直接关系。例如，5级或6级人员掩蔽工程的防化等级均为丙级，而5级或6级物资库的防化等级则均为丁级。四、人防工程的基本组成人防工程多处于地下且均有防护要求，因此它的基本组成如下：1、结构能使建筑成形并能承载的构件。按防护功能分为防护结构和非防护结构。具有抵御预定武器破坏功能的结构称防护结构，没有这种功能的称非防护结构。2、防护层结构上方能起防护作用的岩、土或其他覆盖材料称为防护层。按成因分为人工防护层和自然防护层。结构施工后回填或设置的称为人工防护层。施工过程中未被扰动的称自然防护层。由回填土等单一材料构成的人工防护层称单层式防护层；设有遮弹层从而使结构不承受局部破坏作用的人工防护层称成层式防护层。按作用原理，遮弹层分为被动遮弹层和主动遮弹层。只靠阻挡弹头侵入来遮弹的称被动遮弹层，如混凝土、块石等。在弹头接触的瞬间能产生破坏弹头作用的遮弹层称主动遮弹层。能使结构和内部人员不受预定武器影响的自然防护层称安全防护层，其最小厚度称最小安全防护层。在安全防护层下的结构属于非防护结构。3、建筑设备保障建筑有效空间达到预定环境标准所需的设备称建筑设备，亦称内部设备，包括通风、空调、给水、排水、供电、照明、电梯等设备。防护建筑中建筑设备的数量与其使用时时期、用途、规模和防护要求等有关。在战时使用的一般人防工程中的建筑设备很简单，甚至仅有简易照明设备，最复杂的则为通风设备。大型人防指挥工程、通讯工程则通常有完善的建筑设备，包括柴油电站。4、防护设备防护工程中主要用来阻挡冲击波、毒剂等从孔口进入主体的设备称防护设备，包括防护门、防护密闭门、密闭门、活门、滤毒器等。能阻挡冲击波但不能阻挡毒剂等通过的门称防护门；与之功能相反的称密闭门；两种功能均具备的称防护密闭门。活门是防爆波活门的简称，是用于通风或排烟口的防冲击波设备。一般人防工程多用的是小型防护设备，例如门孔宽、高为3m以下，通风量在20000m3/h以下的防护设备已有定型设备。5、建筑建筑装修是在建筑物的结构以外为了满足使用功能而增设的建筑配件和修饰物，如普通门窗、隔断、地面、墙面、吊顶棚等。除平战结合的工程外，人防工程的装修主要以简单适用，满足功能需要为主。6、密闭区和非密闭区人防工程中有整体防护要求和能力的区域称密闭区亦称清洁区。无整体防护要求和能力的区域称非密闭区，亦称染毒区。有整体防护要求的工事中，最后一道密闭门以内的区域即为密闭区，密封门以外的为非密闭区。密闭区的大小主要取决于建筑的防毒要求。7、主体和口部（是人防工程质量控制的主要部分）主体：防护工程中战时达到人员或物资掩蔽所需防护要求的区域称主体。主体的结构和防护层能抵抗预定武器的杀伤破坏作用并设有相应的防护设备。主体是保障预定使用功能实现的核心部位。主体破坏即标志整个防护建筑破坏。供指挥或人员掩蔽并有集中防护要求时，主体与密闭区的范围相同。口部：主体与地表面相连通的部分称为口部，主要供人员、车辆等进出使用。通常，通风口、排烟口等也多设在此处。第二节人防工程常用防护设备及设施一、人防专用门人防专用门是设置在人防工程出入口的具有战时防护功能的门。以下介绍的均为按照全国通用建筑设计标准制作的人防专用门，其门扇为钢筋混凝土立转式（或称平开式）人防门。1、密闭门能阻挡毒剂进入室内的门称为密闭门。密闭门的作用只是阻挡毒剂通过，密闭门不具有阻挡冲击波的功能。密闭门的组成及其作用如下： 门扇：门扇开启时能保障人员、车辆的进出，关闭时能阻挡毒剂通过。 门框墙：门扇的支座。 铰页：能使门扇灵活转动的支撑。 闭锁：锁住门扇，压紧密闭胶条。 密封胶条：设置在门扇内侧，关门时位于门扇和门框墙之间，门扇锁紧时，胶条被压紧，使门扇与门框墙之间形成密封。2、防护密闭门既能阻挡冲击波，又能阻挡毒剂进入室内的门称为防护密闭门。防护密闭门的组成与密闭门相似，其各构件的作用除具有密闭门的作用外，还具有防冲击波作用，即门扇和门框墙还具有承受冲击波反射压力的作用，闭锁和铰页还具有承受冲击波负压的作用。3、常用人防门的规格和代号 规格人防门的规格以门洞口净宽和净高来表示，常用人防门的规格有：0.8×2.0、1.0×2.0、1.3×2.0、1.5×2.0、2.0×2.0、2.5×2.5、3.0×2.5、4.0×2.5。 代号1）密闭门密闭门的代号是在门的规格前面加“M”，门的规格是以其洞口净宽和净高的分米数值表示，如“M1020”，即表示洞口净宽为1.0m、洞口净高为2.0m的密闭门。2）防护密闭门防护密闭门的代号是在门的规格前面加“FM”，在门的规格后面加“”和门的抗力。门的规格是以其洞口净宽和净高的分米数值表示，门的抗力是以门的抗冲击波反射压力值（单位兆帕）的十倍数表示（此作法系延用过去使用的压强单位kgf/cm2之故）。如“FM1020-3.0”，即表示洞口净宽为1.0m、洞口净高为2.0m、其抗力为0.3MPa的防护密闭门。4、人防门的配置要求因防护密闭门要阻挡冲击波，当门扇受到冲击波作用时，门扇需把巨大的压力传到门框墙上，因此，防护密闭门的门扇必须向外开启，否则防护密闭门承受不了冲击波的作用。而密闭门因其不承受冲击波作用，故作了“宜”向外开的规定。在密闭门和防护密闭门的选用和安装时，应注意，门逆时针开启为正向，顺时针开启为反向。选用门时，应在代号前增加“正”字或“反”字，如“反FM1020-3”。通常省略“正”字。按由外到内的顺序设置防护密闭门、密闭门。即防护密闭门设置在外面，密闭门设置在其里面（因为防护密闭门具有防冲击波作用，密闭门不能承受冲击波的作用）。门孔尺寸应满足人员、设备等的通行要求，如果是小型门，则还应与标准产品的门孔尺寸一致。门孔外侧的四周都要满足最小尺寸的要求，以保障门扇的安装和启闭。在门孔四周保障门扇、门框就位并承受门扇传来荷载的墙称为门框墙。门孔小于通道断面时则门框墙从通道四面伸出。下部伸出的部分叫门槛。此时，人员和设备通行均不方便，特别是平时使用尤为不便，且不美观，门框墙承载条件也较差，但施工较方便。门孔与通道宽度相同，特别是无突出的门槛时，通行方便，门框墙的两侧和下部均可为轴向受压。此种形式对平时使用非常有利。安装好的门扇可经常处于开启状态并易于隐蔽和装饰。门前局部地面凹下部分可铺设木板，使人员、设备在无起伏的地面通行。为使平时无门槛，采用活置门槛也是一种有效的措施。所谓活置门槛，就是可拆装的活动门槛，平时不装，可将其安装在门框墙内侧的适当位置并用膨胀螺栓固定，战时安装。活置式门坎防护密闭门、密闭门的施工安装要求参见上海市建筑标准设计人防工程标准图集（97沪防-561土建分册）。二、人防工程中通风口的防护通风设备和消波设施人防工程中战时通风口的工作状态与出入口有所不同，空袭警报之后，为了工程内部的安全，出入口的人防门一直处于关闭状态，通风不能间断，因此，在空袭警报后通风口仍应处于开启状态，必须保证在核爆冲击波到来时，通风口能及时关闭，而冲击波过后又能自动开启，以便继续通风。因此，战时通风口采用防护方法与出入口的不同。目前工程中采用的方法是阻挡与扩散相结合的做法，即采用以防爆波活门为主的消波系统，以削弱冲击波的压力。1、防爆波活门防爆波活门是设置在通风口、用来阻挡冲击波的一种防护设备。防爆波活门平时处于开启状态，不影响正常的通风，当冲击波到达时，它可以自动关闭，从而半冲击能量的大部分阻挡在活门以外，只有少部分（或极少部分）能量从活门“漏入”室内。通常采用的防爆波活门是悬板式活门。防爆波活门是通风口消波系统中的第一道消波设备，而且是起着关键性作用的防护设备。悬板式活门可安装在进风口、排风口和排烟口。 安装要求因为悬板是在冲击波压力的作用下关闭的，冲击波的传播方向会影响悬板能否及时关闭。为了保证在冲击波到达之时，使活门的悬板能够迅速关闭，要求活门必须嵌入墙内设置，而且要根据活门与冲击波传播方向的关系，分别满足其嵌入深度的要求。当悬板活门正向冲击波时，其嵌入深度不应小于200mm；当悬板活门侧向冲击波时，其嵌入深度不应小于300mm。所谓悬板活门正向冲击波，系指冲击波传播的方向正对着悬板活门。所谓侧向冲击波，系指冲击波传播的方向与悬板活门斜向相交或冲击波沿悬板活门表面传播。 活门的定型产品防空地下室和掘开式工程中使用的悬板活门是按照全国通用建筑设计标准（JSJT-241）加工制作的。悬板活门均为门式悬板活门，即其底座与墙体间（在洞口处）用铰页相连。可根据需要将整个活门作为“门扇”开启或关闭。活门门框墙洞口宽为500mm，高为800mm。门式悬板活门的优点是，当打开底座（门扇）时，500×800mm的洞口可以作为检修人孔，也可作为平时的通风口，可增加其通风断面。门式悬板活门的代号为MH，其后为通风量，最后为抗力。分为通风量为900m3/h、2000m3/h、3600m3/h，抗力为0.3MPa的几种门式悬板活门。2、胶管式防爆波活门胶管式防爆波活门是20世纪80年代研制出的新型防爆波装置，它是以柔性材料橡胶制成的胶管作为活门主体的防爆波活门。悬板活门和胶管活门都有定型产品，建筑施工企业通常不自行加工或生产，可直接订货安装。上海地区悬板活门选用和安装要求参见上海市建筑标准设计人防工程标准图集（97沪防-561）土建分册。3、扩散室、扩散箱悬板活门的作用只能削弱冲击波压力，在悬板活门后面还会有冲击波的剩余压力存在。由于通风设备的允许压力一般不大，尤其是过滤吸收器，允许压力只为0.03MPa，因此，剩余压力往往大于通风允许压力。为使通风设备不剩余压力破坏，需要在悬板活门后设置扩散室（箱），以便进一步削弱剩余压力，使之满足设备允许压力。 扩散室工作原理：能使冲击波中高压气流突然扩散的空间称扩散室。当冲击波由断面较小的管道进入较大并有一定体积的扩散室内时，由于高压气体的扩散、膨胀，使其密度下降，压力降低。扩散室通常用钢筋混凝土构筑。扩散室的长度通常取其宽度的2-3倍。若通风管与扩散室的连接口设在扩散室侧墙，连接口应设在距后墙面三分之一扩散室的L0/3处；若连接口设在后墙上，风管端部应设置弯头，并使端部风管中心线位于距后墙面三分之一扩散室的净长L0/3处。当采用固定式防爆波活门时，扩散室应设置检修人孔，其净宽不宜小于500mm，净高不宜小于800mm，并应设置防护密闭门或防护密闭盖板。当采用门式悬板活门时，可不必再单独设置检修人孔。扩散室内通常设有地漏或集水坑。 扩散箱扩散箱是为了简化口部设计、节省空间、方便施工、降低造价而研制成的用钢板制作的一种消波设备。它可以用于5级和6级防空地下室，替代扩散室。为了方便平时使用，如果平时不用，扩散箱可以预留位置，临战时再进行安装。扩散室、扩散箱的选用和安装要求参见上海市建筑标准设计人防工程标准图集（97沪防-561）土建分册。4、密闭阀门密闭阀门是安装在通风管道上能够灵活启闭的一种密闭设备。开启时能保障正常通风，关闭时能做到密闭隔绝。密闭阀门有以下用途： 隔绝毒剂。使防空地下室的通风系统与室外处于隔绝状态。 改变通风方式。如人员掩蔽工程的战时通风系统要求设三种通风方式（清洁通风、隔绝通风和滤毒通风），战时通风方式的改变，就是依靠运用系统中设在不同位置的密闭阀门的启闭来实现的。密闭阀门是人防工程经常使用的一种定型设备，有手动和电动两种。5、过滤吸收器（亦称滤毒罐）过滤吸收器是设置在进风系统中的一种滤毒设备。依靠过滤吸收器中装有滤纸和活性碳等材料的过滤、吸收作用，可将室外染毒空气的染毒浓度降到容许浓度以下，以便在室外染毒情况下为室内人员提供新鲜空气。6、自动排气活门、防爆超压排气活门人防工程中战时通常采用机械排风、超压排风的通风方式。自动排气活门是用于超压排风的一种通风设备。战时各人防门均处于关闭状态，工程内部成为一个密闭空间，当为机械进风时，室内会形成通风超压，设置在排风系统中的自动排气活门在一定的超压作用下自动排风，当室内超压较小或为零时，排气活门自动关闭，可以避免室外毒剂的侵入。自动排气活门是人防工程中过滤通风时控制工程内超压的关键设备，目前使用的有两种类型：一种是经加强改进后的YF型自动排气活门，这种活门只能承受一定的冲击波余压；另一生中是能直接承受爆炸冲击波的“防爆超压排气活门”。防爆超压排气活门的工作原理与自动排气活门相同，只是活门的阀座和阀板具有防爆性能。因此，防爆超压排气活门的应用，可以简化排风口的消波设施。对于五、六级防空地下室，其防爆超压排气活门可以直接安装在临空墙上。既可以保障战时的超压排风，又具有防爆波能力。三、人防专用通道1、密闭通道密闭通道是由防护密闭门与密闭门之间或两道密闭门之间所构成的、依靠其密闭隔绝作用阻挡毒剂侵入室内的密闭空间。通常密闭通道四周的结构用钢筋混凝土整体浇筑。2、防毒通道防毒通道是由防护密闭门与密闭门之间或两道密闭门之间所构成的、依靠通风换气和排风阻挡毒剂侵入室内的建筑空间。形成防毒通道，必须具备在室外染毒条件下具有通风换气条件，即需要满足如下两点： 设有机械进风系统和滤毒通风设备，在室外染毒情况下，滤毒通风使室内能够维持一定的通风超压。 在防毒通道内设有通风换气设备，在超压排风过程中使防毒通道不断通风换气，并将污秽空气不断排至室外。3、洗消间洗消间是战时专供染毒人员通过，并清除全身有害物的通道（房间）。通常由脱衣室、淋浴室和检查穿衣室组成。设置要求：洗消间应设置在防毒通道的一侧。由脱衣室、淋浴室和穿衣检查室组成。脱衣室的入口应设置在第一个防毒通道内（设普通门），脱衣室与淋浴室之间应设置一道密闭门，淋浴室与检查穿衣室之间可设普通门，检查穿衣室的出口应设置在第二防毒通道内（设普通门）。4、简易洗消间简易洗消间是供染毒人员清除局部皮肤有害物的房间。简易洗消间常设在防毒通道的一侧或单独设置，其使用面积宜为5-10m3。简易洗消间可不设上水，但通常设置地漏。四、给排水防护设施1、防爆地漏防爆地漏是用于人防工程排水系统的防护系统。当防爆地漏处于开启状态时，其作用与普通地漏相同。当防爆地漏处于关闭状态时，地漏的管口被封闭，既能防爆波，又能隔绝密闭。防爆地漏可用于染毒区与清洁区之间，也可用于防护区与非防护区之间。2、洗消污水集水坑在遭受空袭后，当室外毒剂下降到允许浓度时，为了对主要出入口的通道进行清洗，在主要出入口的防护密闭门之间应设置污水集水坑，集水坑的容积以不小于0.5m3为宜。第三节人防工程常用术语一、术语1、平时（peacetime）和平时期的简称。国家或地区既无战争又无明显战争威胁的时期。2、战时（wartime）战争时期的简称。国家或地区自开始转入战争状态直至战争结束的时期。3、临战时（imminence of war）临战时期的简称。国家或地区自明确进入战前准备状态直至战争开始之间的时期。4、冲击波（shock wave）空气冲击波的简称。核爆炸在空气中形成的具有空气参数强间断面的纵波。5、冲击波超压（positive pressure of shock wave）冲击波压缩区内超过周围大气压的压力值。6、地面超压（surface positive pressure）人防工程出入口外部的地面冲击波超压峰值。7、土中压缩波（compressive wave in soil）核爆炸作用下，在土中传播并使其受到压缩的波。8、核爆动荷载（dynamic load of nuclear blast）核爆炸产生的冲击波和土中压缩波对防空地下室结构形成的动荷载。9、主体（main part）人防工程中，能满足战时防护及其主要功能要求的部分。如有防毒要求的防空地下室中的最后一道密闭门以内部门。10、清洁区（密闭区）（airtight space）人防工程中能满足防毒要求的区域11、染毒区（非密闭区）（airghtless space）人防工程中允许短时间轻微染毒的区域。12、防护单元（protective unit）人防工程中，其防护设施和内部设备均能自成体系的使用空间。13、抗爆单元（anti-bomb unit）人防工程中，为了减少炸弹造成的伤亡，在较大防护单元中用抗爆隔墙分隔成的空间。14、人防围护结构（surrounding structure for civil air defence）人防工程受冲击波或土（岩）体中压缩波直接作用的顶板、外墙和底板的总称。15、临空墙（blastproof partition wall）人防工程中一侧直接受核爆冲击波作用，另一一侧临空（不接触岩、土）的墙体。16、密封隔墙（airtight partition wall）人防工程中能隔绝毒剂的隔墙。17、防护密封隔墙（protective airtight partition wall）人防工程设置的既能抗御预定的核爆冲击波和炸弹气浪作用，又能隔绝毒剂的隔墙。18、口部（gateway）人防工程中主体与地表面的连接部分。包括出入口防护密闭门以外的通道、竖井，扩散室、密闭通道、防毒通道、洗消间（简易洗消间）、除尘室、滤毒室等。19、主要出入口（main entrance）战时空袭以后，人员或车辆进出较有保障且使用较为方便的出入口。20单元间平时通行口（peacetime connected entrance）为满足平时使用需要，在防护单元隔墙上开设的供平时通行、战时封堵的孔口。21、消波设施（attenuating shock wave equipment）设在进风口、排风口、排烟口用来削弱冲击波压力的防护设施。消波设施包括冲击波到来时即能自动关闭的防爆波活门和利用空间扩散作用削弱冲击波压力的扩散室或扩散箱等。22、滤毒室（gas-filtering room）装有通风滤毒设备的专用房间。23、防毒通道（air-lock）由防护密闭门与密闭门之间或两道密闭门之间所构成的、具有通风换气条件、依靠超压排风阻挡毒剂侵入室内的空间。在室外染毒情况下，则为允许人员出入的通道。24、洗消间（decontamination room）供受染毒人员通过并清除有害物的房间。通常由脱衣室、淋浴室和检查穿衣室组成。25、简易洗消间（simple decontamination room）供受染毒人员清除局部皮肤上有害物的房间。26、人防有效面积（effective floor area for civil air defence）能供人员、设备使用的面积，其值为建筑面积与结构所占面积之差。27、掩蔽面积（sheltering area）（人防地下室设计规范中使用）供人员掩蔽使用的有效面积。其值为在防空地下室的有效面积中扣除下列各部分面积后的面积：口部房间、通道面积；通风、给排水、供电等专业设备房间面积；厕所、盥洗室面积。二、图例略第二章防护结构工程施工质量控制第一节施工准备阶段的质量控制一、施工前准备阶段的质量控制1、熟悉图纸，分清防护区与非防护区的建筑设计要求与区别，了解各出入口的施工工艺要求，特别是各种防护设施、设备、各专业和各工种的不同施工的具体要求。 防护系统设置，防护单元划分与抗爆隔墙的位置，战时口部封堵位置以及用料、作法、尺寸等等。 各使用房间的用途与编号、尺寸，所有防护设备的位置、编号、主要尺寸，门的开启方向等等。 顶板、墙体、底板上各种孔洞的位置、标高、尺寸，穿越防护墙的防护密闭措施及孔洞的战时封堵、材料、方法等等。2、要求提前预埋和预留的管、孔、洞、口、井、坑、件要组织各专业施工人员对图纸进行高保真的审核和对图，对于发现的问题，要及时向设计单位掻，或在设计交底前或交底时提出，并做好相应的记录。3、对于某些人防专用设备，如防护密闭门、密闭门、防爆波活门、临战封堵时用的专用预埋件等的预埋和安装，宜的委托其设备的生产厂家在施工时指导或直接参加施工。二、防空地下室工程结构施工图审核时应注意的事项1、现代混凝土结构选用的材料强度等级不低于以下规定：基础：C25；梁、板：C25；柱：C30；内、外墙：C25。2、防空地下室结构不得采用硅酸盐砖和硅酸盐砌块。3、防水混凝土基础底板的混凝土垫层其强度等级不应低于C15。4、防空地下室结构构件采用钢筋混凝土结构时的最小厚度规定如下： 顶板、中间楼板厚不小于200mm； 承重外墙厚不小于250mm； 承重内墙厚不小于200mm； 临空墙墙厚不小于250mm； 防护密闭门门框墙不小于300mm；密闭门门框墙、密闭隔墙厚不小于250mm。5、防空地下室防护单元内不宜设沉降缝、伸缩缝，室外出入口与主体结构连接处宜设沉降缝。6、双面配筋的钢筋混凝土板、墙体应设置梅花形排列的拉结钢筋（S筋），拉结筋应拉住最外层受力钢筋，其构造要求为：拉结钢筋与拉结钢筋之间的距离不大于500mm，拉结钢筋的d不小于6mm。7、防护密闭门门框墙的构造应符合下列要求： 门框墙厚300mm。 门框墙受力筋直径d不小于12mm，间距不大于250mm。 门洞四角的内、外墙应配置两根直径16mm的斜向钢筋，长度不小于1000mm。8、纵向受力钢筋的混凝土保护层厚度外墙外侧外墙外侧、内墙板梁柱直接防水设防防水403020203030第二节防护结构与孔口防护工程质量控制一、有平战转换功能的人防工程防护质量控制1、严格监控下列各项部位，并在施工、安装时一次完成： 采用钢筋混凝土或混凝土浇筑的部位。 供战时使用的出入口、连通口及其他孔口的防护设施。 人防工程的防爆波清扫口、给水引入管和排水出户管。2、检查防护功能平战转换设计必须在工程设计阶段同步完成，在施工时分预留、预埋和战前实施平战转换两个阶段进行。3、检查防护功能转换设计宜优先采用标准化、通用化、定型化的防护设备和结构。4、检查人防工程平时使用功能宜与战时使用功能相一致或接近，当两种功能差别较大时，应采取可靠的技术措施，保障平战使用功能的相互转换。二、防护单元的质量控制在人防工程中其防护设施和内部设备均能自成体系的使用空间称为防护单元。1、相邻防护单元之间的隔墙称为防护密闭隔墙，它应与主体结构同时施工，并严格控制其材质和厚度，材质必须是钢筋混凝土，厚度根据防护抗力要求按设计图纸要求施工。2、防护密闭隔墙上预留的平时通行连通口或风管穿墙孔，应对紧急转换时限内封堵的预埋件的位置、质量进行严格检查和控制。3、严格控制相邻防护单元之间隔墙上供平时通行的连通口总宽度不宜超过防护单元隔墙总长度的1/3，且单个洞口宽度不宜超过6m，高度不宜超过3m。4、在二层或多层人防工程上下防护单元相邻楼板上开设供平时使用的楼梯、自动扶梯及风管穿板孔口，应对紧急转换时限内水平封堵的预埋件进行质量控制。5、二层或多层人防工程楼梯间与每层连通的通道，应对紧急转换时限内垂直封堵的预埋件进行质量控制。6、当隔墙上开设连通口时，严格监控隔墙两侧防护密闭门的安装质量，并严格控制两门之间的净距不小于500mm。7、若相邻防护单元的防护等级不同时，严格检查和监控高抗力的防护密闭门应设置在抵抗力防护单元一侧；抵抗力防护密闭门应设置在高抗力防护单元一侧。8、当有给排水、热力等管道通过密闭墙时，其管道穿墙部位必须密封。一般都采用在墙中预埋一段带有环状叶板或套管的方法，两侧再用法兰或焊接。必要时，再用环氧树酯粘结剂密封。9、严格检查防护密闭门的抗力必须与防护单元的抗力相适应。10、严格监控后加柱的设置质量 后加柱可采用型钢柱、钢管柱、钢筋混凝土柱或其他可靠的支撑构件。 后加柱与主体结构的顶、底板（梁）应有可靠的连接，连接件应在施工时按设计要求预埋。三、抗爆单元的质量控制1、在较大的防护单元中，应按规定设置抗爆隔墙，把一个防护单元分隔成两个抗爆单元，以便其中一个抗爆单元被炸弹击中时，即可保护另一个抗爆单元中的人员安全。2、当抗爆单元的墙上设连通口时，应严格检查在门洞的一侧设置抗爆挡墙。3、检查抗爆隔墙和抗爆挡墙的材料和厚度应相一致，均可在临战转换时限内砌筑，但在主体结构施工时，必须留出相应的位置和必要的预埋件，并严格监控预埋件的质量。4、严格控制抗爆隔墙和抗爆挡墙的材料和厚度 采用混凝土时，其厚度不小于250mm； 采用钢筋混凝土时，其厚度不小于120mm； 临战时如采用砂袋堆垒，其最小厚度不小于500mm，高度不小于1.8m。四、临空墙的质量控制人防工程中，一侧受核爆炸冲击波直接作用，另一侧为不接触岩。土（包括人防工程内部）的墙体称临空墙。1、按设计要求，严格控制临空墙的施工质量，尤其要对照结构施工图纸检查钢筋的规格、布置、焊接、绑扎质量、钢筋在墙体四周以及混凝土的浇筑质量，严禁有蜂窝、孔洞和露筋等现象。2、对于5、6、6B级掘开式或防空地下室，严格控制临空墙按设计要求的最小防护层（钢筋混凝土）厚度。一般情况下，规定： 室外出入口临空墙为250mm； 室内出入口临空墙为250mm或300mm； 附壁式室外出入口临空墙为250-500mm。3、当临空墙的钢筋混凝土厚度不能满足最小防护层厚度要求时，可采用砌体加厚墙体，并按设计要求，严格控制加厚墙体的施工质量及厚度。4、当临空墙钢筋混凝土厚度不足又不能采取加厚措施时，则临空墙内侧的房间不能作人员掩蔽或工作使用。五、防护门门框墙、防爆波活门门框墙的质量控制1、按设计要求，严格控制门框墙的施工厚度不小于300mm。2、按设计要求，严格检查门洞尺寸，其误差符合人民防空工程质量检验评定标准的要求。3、按设计要求，严格控制门框墙的钢筋和混凝土的施工质量，尤其要检查钢筋规格、尺寸、间距、门洞四角的斜面钢筋以及钢制门框与门框墙之间的安装固定的连接强度。混凝土浇捣必须密实，并连成整体。门框墙严禁有蜂窝、孔洞、露筋等现象。4、严格检查门框墙预埋件的质量。预埋件必须无锈蚀，外露部分应油漆，位置准确，固定牢靠。5、当外墙有通风采光窗，设计采用临战时封堵措施的洞口，应严格按设计要求设置钢筋混凝土柱，柱的上、下
