住宅小区工程脚手架施工方案.doc

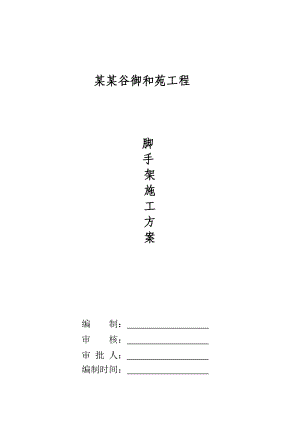

某某谷御和苑工程 脚 手架施工方案 编 制： 审 核： 审 批 人： 编制时间： 一、工程概况某某谷御和苑建筑一标段，由1#楼、2#楼、3#楼、4#楼、5#楼、6#楼、7#楼、8#楼、9#楼、10#楼及地下车库组成，均为框架剪力墙结构，总建筑面积约97928.27m2。由某某谷产业园工程指挥部管理，济南建大建筑工程设计研究院设计，泰安正信建设工程项目管理有限公司监理，青建集团股份公司承建。二、脚手架选型 根据（JGJ130-2001）扣件式钢管脚手架安全技术规范及（JGJ59-99）建筑施工安全检查标准结合本工程建筑高度和现场实际选用双排落地钢管脚手架。脚手架杆件选用外径48×3.5mm钢管。钢管不得锈蚀严重、裂纹、弯曲、压扁等扣件选用铸铁扣件，扣件不得滑丝、裂纹。垫板选用50mm厚200mm宽，2-4m长的坚实材料作垫板，用50mm厚木板作操作板。脚手架内用600×300mm的安全平网封闭，脚手架外排立杆的内侧用合格的安全密目网进行全封闭。三、基础设置要求基础回填后必须进行分层夯实内高外低整平。内外立杆底部设50mm厚木垫板，长度不小于4m， 顺纵向铺设，立杆底部设钢底座。外排脚手架外设排水沟，排水沟距外排脚手架300mm，用砖砌，水泥砂浆抹灰并按规定设沉淀井。四、脚手架搭设技术要求1、立杆纵距l=1.5m，步距l=1.8m，中间设2道腰杆，排距为1.0 m，离墙距离20cm，脚手板满铺。2、脚手架必须内外设置扫地杆，纵向扫地杆距立杆钢底座高度不大于200mm，用直角扣件固定在立杆上，横向扫地杆亦用直角扣件紧靠纵向扫地杆的下侧固定在立杆上，纵横向小横杆外伸脚手架的长度不应小于100mm。3、立杆及纵横向水平杆采用对接扣件连接，同时应符合下列规定：1）、立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步同跨内，纵向扫地杆立杆中心点距离立杆应不小于步距的1/3。2）、纵向水平杆上的对接扣件应交错布置，两根相邻纵向水平杆的接头不应设置在同步或同跨内，不同步或同跨两个相邻接头在水平方向错开的距离应不大于500mm，各接头中心至最近端点的距离应不大于纵距的1/3。4、柱拉结点：架体与建筑物墙体应从第一步大纵横向水平杆起设置，并按两步三跨规范设置，紧固点宜靠近主接点的小横杆或立杆上。内外立杆同时用直接扣件固定，墙体、柱内外用短钢管夹紧固定（详见柱结点详图）5、剪刀撑：脚手架外侧纵横向必须设置剪刀撑，剪刀撑应从转角处向内跨越5根立杆设置，两组剪刀撑应按规范搭接，搭接长度不应小于1m，两端各进100mm设3个扣件固定。24m以下的脚手架剪刀撑从第一组设置，两组之间相隔间距不大于15m。6、脚手板与防护栏杆：脚手板采用50mm厚的木脚手板，采用对接平铺，两板接头处设两根小横杆，脚手板对接长度各150mm，外伸长度不大于150mm，并必须满铺、铺严。脚手架立网、平网必须使用合格的有市定点生产厂家的、有合格证、备案证和发票的安全网。网间用5mm以上尼龙色绳连结，严禁用铁丝代替。操作层应设拦腰杆（900mm）设180mm高的挡脚板并刷红白相间100mm的警惕色，脚手架必须高于操作1.5m。7、斜道：脚手架必须搭设上下人斜道，斜道单面宽度不小于1m，转角处为1.5m。斜道坡度为1：3，斜道应满铺脚手板，每300mm设一道防滑条，斜道设180mm挡脚板，设两道防护栏杆，高度为0.6m-1.2m，并刷红白300mm相间色标。五、脚手架的计算 （一）、基本条件本工程采用48×3.5mm双排钢管脚手架搭设，立杆横距b=1.0m，主杆纵距L=1.5m，内立杆距墙0.3m。脚手架步距h=1.8m，木胶板从地面2.0m开始每层设一道（满铺），脚手架与建筑物主体结构连接点的位置，其竖向间距H1=2h=2×1.8=3.6m，水平间距L1=3L=3×1.5=4.5m，呈梅花形布置。根据规定，均布荷载Qk=2.0KN/。最大搭设高度按29.8m进行验算（二）、搭设高度计算验算部位应根据风荷载产生弯曲压应力大小分析确定，故先计算风荷载产生压应力w1、w计算立网封闭的挡风系数及风荷载体型系数建筑结构荷载规范近似按以下方法计算=(3.5+3.5)×0.32/(3.5×3.5) ×1.05=0.192其中：1.05为考虑筋绳的影响S=1.2×0.192=0.23立网传给立柱的风荷载标准值计算,计算风压高度系数Z按表中C类取值当 H=30m时，z=1.00，当 H=5m时，z=0.74本设计最大搭设高度为26.3 m，故取z =1.00 。WK=0.7zS W0其中：z -风压高度变化系数S-脚手架风荷载体型系数W0-基本风压WK=0.7×1.00×0.23×0.6=0.1KN/m2 作用于立柱的风线荷载标准值：qWK=WK·L=0.1×1.8=0.18KN/m 风荷载产生的弯矩按下式计算MW=1.4 qWK·h2/10式中：qWK-风线荷载标准值WK-垂直于脚手架表面的风荷载标准值L-脚手架的柱距W-立柱截面的抵抗矩按表采用W-风荷载对所计算立柱段产生的弯曲压应力，W= MW/WMW=1.4×0.18×1.82/10=0.082KN·m在30m高度处立柱段风荷载产生弯曲压力为：W= MW/W=(0.082×106)/(5.08×103)=16.14N/mm2在5m高度处立柱段风荷载产生弯曲压力为：W= 14.37×(0.74/1.25)=8.51N/mm22、底层立柱段的轴心压力脚手架结构自重、脚手板及施工荷载的轴心压力（1）脚手架结构自重产生的轴心压力NGK由表查得一个柱距范围内每米高脚手架结构产生的轴心标准值gk=0.134KN/m，则30m高的脚手架结构自重产生轴心压力标准值NGK=H·gk=30×0.134=4.02KN（2）脚手架活载产生的轴心压力一层脚手架自重Qp=0.3KN/m2（除首层外），每1.8m设一道脚手架板,共17层。 则：NQlK=0.5（lb+0.3）·l·Qp=0.5(1+0.3)×1.5×0.3×17=4.97KN敞开式脚手架的防护材料产生轴心压力查表得（L=1.5m）0.228KN立网重量为0.01×1.5×45=0.68KNNQ2K=0.228+0.68=0.91KN二层同时操作，施工均布荷载QK2.03KN/m2查表得施工荷载产生轴心压力：NQ3K=4.86KN根据公式，活荷产生轴心压力标准值为NQiK= NQ1K+ NQ2K+ NQ3K=4.97+0.91+4.86=10.74KN（3）计算立杆段的轴心压力值：根据公式计算N=NGK×1.2/K1+NQiK式中：K1-高度调整系数，应按表采用K1=0.85N=4.02×1.2/0.85+1.4×10.74=20.71KN3、立柱稳定性验算立网封闭时，立柱稳定应满足下式：N/A+ MW/Wfc或NA（fc-W）式中：-轴心受压杆的稳定系数，根据所计算立柱段的长细比=h/i由表查取 i-立柱截面的回转半径，应按表查取 i=1.58cm-计算长度系数，按表采用M=1.5h-所计算的立柱段的脚手架步距h=1.8m=h/i=1.5×1.8/1.58×102 =170.8按表得：=0.225A-立柱截面积，应按表采用，A=4.89cm2，fc=205N/mm2A（fc-W）=0.225×4.89×102(205-16.14)×10-3=20.78KN>N=20.71KN(满足) 4、最大允许搭设高度Afcw=0.225×4.89×102(205-16.14)=20.78KNHd=K·(Afcw-1.4NQiK)/1.2gK=0.85×(20.87-1.4×10.74)/(1.2×0.134)=30.84m5、结论: 满足搭设要求。（三）、连墙件计算脚手架占建筑物的连接杆应按轴心受压杆计算NHAfc式中：NH-连墙件所受的水平力设计值NH=HW+3.0KNHW=风荷载产生的水平力设计值HW=1.4WK·AW式中：AW-迎风面积等于每个连墙件所覆盖的竖直与水平间距的乘积；-轴心受压稳定系数，根据H=LH/i按表采用；LH-连墙件的计算长度，应取连件两端固定连接点的距离LH=0.2H=0.2×1000/1.58=126.5mm=0.417Afc=0.417×4.89×20.5=41.8KNNH=1.4WK·AW+3.0=1.4×0.1×3.6×4.5+3.0=4.51NHAfc(满足)（四）、立柱地基承载力计算立柱地基承载力应按下列计算：P=N/Abf式中：P-立柱基础底面处的平均压力设计值。N-上部结构传至基础顶面的轴心力设计值。Ab-基础底面面积。f-地基承载力设计值，f=Kb·fKfk-地基承载力标准值Kb-地基承载力调整系数，应按表采用P=20.71/(1.5×0.9)=16.07KN/m2本工程地基图的承载力基本值为fO=180KN/m2>P(满足)六、安全注意事项1、搭设脚手架项必须经行政部门培训，经考核合格后，持证上岗人员完成，进入施工现场必须进行安全教育。2、作业人员必须穿戴好个人防护用品，登高作业系好安全带，工作服应灵活，严禁穿硬底易滑的鞋登高作业。3、作业人员严禁喝酒或酒后作业，在作业中严禁嬉戏打闹。4、按立杆式大横杆时必须两人同时操作。5、随身携带的工具应放在工具袋内或随身用绳固定好，以免掉落伤人。6、严禁随意向地面、楼层抛丢任何物品。七、验收与拆除 （一）验收：1、脚手架搭设应从基础作为一次验收后每3-4步高度时应由项目技术负责人汇同工地监理、搭设班组、安全管理人员一同进行验收，经验收合格后三方填写验收记录并三方签字认可后方可使用。（二）拆除：1、拆除前应在操作范围内设置警惕线和警示标牌并设专人监护，然后由项目技术人员、工地监理、安全管理人员汇同拆除班组一同对脚手架进行全面的检查无 后方可进行拆除。2、拆除前应有技术人员对作业班组进行全面的安全技术交底并双方签字。3、拆除前应对地面、架体上存有的杂物障碍物进行全面清除。4、拆除作业必须按照先搭的后拆、后搭的先拆，由上而下逐层拆除，严禁上下同时作业。5、连墙件（拉结点）必须随脚手架逐层拆除，严禁先将拉结点整层或数层拆除。分段拆除高差不得大于2步，当天未拆的应在下班前进行临时固定以防脚手架倒塌。6、当拆除最中立杆时，应先搭设操作平台。7、拆除的各种杆件严禁从空中抛至地面，应用绳子留放到地面。8、运至地面的构配件应及时检查并按品种及时运放到指定地点码堆存放。八、附图 脚手架平面图、剖面图、拉结点及排水沟样图
