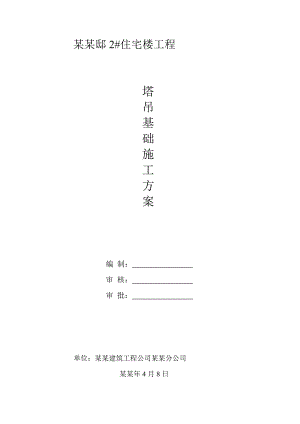

住宅楼工程塔吊基础施工方案.doc

某某邸2#住宅楼工程塔吊基础施工方案编 制： 审 核： 审 批： 单位：某某建筑工程公司某某分公司某某年4月8日一、工程概况： 某某邸2#楼位于中卫市新区联通公司西侧，框剪结构，建筑面积20921平方米。地下一层，地上十八层，建筑总高度51.2米，基础结构采用钢筋混凝土梁式筏板基础，抗震等级为一级。二、塔机机械性能概述QTZ63塔式起重机根据最新标准设计并制造的新型建筑用起重设备，该机为水平臂架、小车变幅、上回转自升式多用途机械。其标臂长50 m760KN.M6吨，起重力矩为760KN.M。该机上部采用液压顶升来实现增加或减少标准节，使塔机能随着建筑物的高度的变化而变化。该机附着式可安装最大高度为110 m。该机起升高度限位器、小车变幅限位器、力矩限制器、回转限制器齐全可靠，可保证工作安全可靠。三、塔吊基础设置和有关说明1、塔吊的基础设计及施工方法详见本项目部编制并经审批的塔吊基础方案。2、严格按照塔机说明书的要求设置塔机混凝土固定基础，各分项工程须经隐蔽工程验收合格后，方可进行下道工序，并留置同条件混凝土试块。3、待塔吊基础砼强度达到能够承受塔吊负载情况下(达设计强度的75%以上)，才允许安装塔吊。四、安装前的准备工作 1、该塔机有拆装队负责安装，所有施工人员均必须持证上岗。 2、由技术部门组织施工人员了解塔机的性能，学习并熟悉安装程序和各部件相连处的连接形式和使用的连接件的尺寸规定及要求，了解现场布局和土质情况，清理障碍物。施工前进行安全技术交底并履行签字手续。 3、组织人员将基础节、标准节及各总成、部件和连接件进行检查清点，并将螺栓等预先浸油。 4、清理现场道路，确保车辆及汽车吊等顺利进场进行安装。40T.M联系租用40T.M的汽车吊，检查吊装所用的钢丝绳及吊具、辅助绳等，确保质量完好，保证施工安全。五、塔吊安装布置图及接地装置1、接地装置(见图l)1.1接地电阻应不大于4欧。必须按图所示尺寸及要求施工，满足各项要求。1.2连接接地装置注意事项:a.连接处应清除涂料。b.防雷接地保护装置的电缆可与任何一根主弦杆的螺栓连接，并清除螺栓螺母及套管上的涂料。c. 与地基铆固连接的底盘决不能用作防雷装置的接地极，必须在塔机基础外另设一个防雷接地装置。d.防雷接地保护装置的电阻不超过4欧姆。e.即使可以用其它安全保护装置，如高敏度的差动继电器(自动断路器)，按规定也必须安装这种接地保护装置。f.接地装置应由专人安装，因为接地电阻率视时间和当地条件的不同有很大变化，而且测定电阻时要用高精密的仪器。接地装置和避雷设施的材料及设备的安装和维护均不由塔机制造厂提供。2.安装位置2.1塔机的安装位置应尽量靠近建筑物和最大预制构件的安装部位，以充分利用起重臂的有效幅度和起重能力，还应考虑塔机安装、拆卸方便。2. 2塔机的最长旋转部分 起重臂、平衡臂、平衡重块及吊钩等要避离高压输电线5米以上，以免触电伤人或塔机损坏等事故的发生。3.地基基础(见图3,图4)地基基础是保证塔机安全使用的必要条件。基本要求如下:3. 1土质应坚固牢实，承载能力大于20吨/平方米。3. 2混凝土基础深度应大于1400mm，体积为25立方米，重量为60吨。3. 3水泥标号不低于400 # ,混凝土基础标号应不低于C35。3. 4混凝土基础表面应校水平，水面度误差应小于1/500。4.地脚螺栓预埋4. 1地脚螺栓在预埋时，必须用工厂随机提供的底架。4. 2放置预埋底架应注意底架的方向性，切忌错位。4. 3将16颗地脚螺栓分别悬挂在底架外伸井字型工字钢上，分别戴上一个或两个)螺母， 使螺母底面与螺栓顶端的长度约为100毫米。4. 4习守底架支承起来，使底架的底面比待浇注混凝土基础顶面高出250毫米。4. 5用水准仪将底架的四角连接导管校平至相对误差燕1/500。4. 6将地脚螺栓的上部扶至竖直状态，然后在螺栓下端钩环内置入中25的长度不小于400毫米的钢筋，并利用它将螺栓下部与绑扎好的钢筋焊接连接成为整体。将螺栓头部用塑料布等物包住以防粘上水泥等杂物。4. 7检查底架的放置方位，水平度误差及螺栓的竖直及固定情况无误后方可按4.3地基基础的要求浇捣混凝土。4. 8混凝土初凝之前再次用经纬仪校正四角螺栓套子口的水平误差1/500。校正16颗地脚螺栓的垂直度，使压板安装自如。图3 地基基础图4、塔基安装4、1安装底架（图5）图5安装底架4.1.1吊起底架，认清方向<将底架框架工字钢上方中部用电焊焊有“后”字标记的方置丁待装标准节有顶升踏块的一方)，使框对准混凝土基础平台上的预埋地脚螺栓后，放置在混凝土基础上。4. 1. 2在井字型框架的伸出部分上方放上压板，压板的孔洞套在地脚螺栓上并戴上所有地脚螺栓上的双螺母并拧紧。4. 1. 3测量底架上方焊有连接套管的短钢管顶部台阶平面的水平度，其误差应小于1/1000，若超差应采用楔形调整块及钢板垫起来达到要求，不允许垫块有任何松动。4. 1. 4再次拧紧地脚螺栓上的双螺母。用瓜米石将底架下空隙填实(可在塔机安装完后进行)。 P1-基础所受垂直力P2-基础所受水平力M-基础所受倾翻力矩Mk-基础所受扭矩F1、F2、F3、F4-附着点受力六、施工安全措施1、在整个塔吊安装施工过程中，严格按照建筑工程施工现场塔式起重机安装拆卸管理暂行规定的实施细则执行。施工人员必须持有效证件上岗操作。2、塔吊的安装施工作业参照该塔吊使用说明书上的要求进行施工，施工时风速不大于4级风。3、塔吊的安装施工作业前需对塔吊进行机械、结构、电器的全面检查，只有塔吊完好的前提下，方可施工作业。4、施工现场必须有专人进行安全监护，严禁非装拆人员进入施工区域，作业区域需有明显安全标志予以隔离，严禁立体施工。5、在整个施工作业中，上下作业面施工人员之间通讯畅通，指挥人员指挥信号要正确。6、作业部位由机械施工员一名作为施工负责人，由一名起重工负责指挥，由安全员和技术负责人负责施工安全和质量监护。7、施工部门在整个施工过程中，首先要对施工作业人员进行安全技术交底，下达任务书并履行签字手续。施工过程中做好装拆过程记录，全过程控制装拆施工的安全、质量。 8、每道工序完成后，必须安排专人检查螺栓的紧固情况以及销轴等到位情况，发现问题必须立即停止施工，等问题处理后方可继续施工。遇有紧急情况，任何人都可以发出紧急信号。
