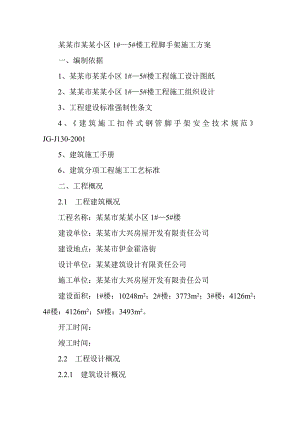

某某市某某小区1#5#楼工程脚手架施工方案一、编制依据1、某某市某某小区1#5#楼工程施工设计图纸2、某某市某某小区1#5#楼工程施工组织设计3、工程建设标准强制性条文4、建筑施工扣件式钢管脚手架安全技术规范JG-J130-20015、建筑施工手册6、建筑分项工程施工工艺标准二、工程概况2.1 工程建筑概况工程名称：某某市某某小区1#5#楼建设单位：某某市大兴房屋开发有限责任公司建设地点：某某市伊金霍洛街设计单位：某某建筑设计有限责任公司施工单位：某某市大兴房屋开发有限责任公司建设面积：1#楼：10248m2；2#楼：3773m2；3#楼：4126m2；4#楼：4126m2；5#楼：3493m2。开工时间：竣工时间：2.2 工程设计概况2.2.1 建筑设计概况（1）1#楼设计概况1#楼工程建筑面积为10248m2，地下一层，地上八层，建筑物的几何尺寸为60m×18m，建筑物抗震设防烈度为7度，地下室外墙及底板采用现浇钢筋混凝土结构，地下室外墙厚度250mm，内墙采用机制粘土砖240mm厚，地上一至八层外墙为300m厚陶粒混凝土砌块，内墙除特殊标注外均为200mm厚陶粒混凝土砌块，剪力墙地下一层与地上一层厚度为300mm，地上二、三层厚度为250mm，三层以上厚度为200mm厚。本工程外装修正立面为暗红色、灰色花岗岩石材及玻璃幕墙，东、西立面及背立面为暗红色及灰色外墙涂料。室内装修具体施工时定。外门采用不锈钢无框玻璃门及幕墙，窗选用不锈钢无框玻璃窗和单框双破铝合金窗。（2）2#5#楼建筑概况2#楼：建筑面积为3773m2，地下一层，地上九层，第一、二层为商场，三至九层为住宅，其中第十层为跃层，建筑物总高度为36.7m，建筑物几何尺寸为20.6m×15.5m。3#楼：建筑面积4126m2，地下一层，地上九层，第一、二层为商场，三至九层为住宅，其中第十层为跃层，建筑物总高度为38.2m，建筑物几何尺寸为25.4m×23m。4#楼：建筑面积4126m2，地下一层，地上九层，第一、二层为商场，三至九层为住宅，其中第十层为跃层，建筑物总高度为38.2m，建筑几何尺寸为20.31m×15.5m。5#楼：建筑面积3493m2，地下一层，地上九层，第一、二层为商场，三至九层为住宅，其中第十层为跃层，建筑物总高度为38.2m，建筑物几何尺寸为20.31m×15.5m。本工程2#5#楼外墙均采用白色及褚红色涂料，内装修装饰部分由业主选择完成。2.2.2 结构设计概况（1）本工程项目1#5#楼均为框架剪力墙结构，地下室外墙为钢筋砼剪力墙体，内墙为240mm厚实心粘士砖墙，地上部分均采用陶粒砼砌块砌筑，外墙采用300mm厚，内墙体的厚度为200m。（2）本工程项目1#5#楼基础采用钢筋混凝土梁，板式筏型基础，本工程的结构安全等级为二级，耐火等级二级，框架抗震等级为三级，抗震墙抗震等级为二级，设计使用年限为50年，抗震设防烈度为7度，设计地震为第三组，基本地震加速度0.10g，场地土类别为II类，场地环境类别为III类。具体某某1#5#楼的相对位置及脚手架的搭设位置见下页工程总平面图。三、脚手架的搭设情况及材料选用3.1 脚手架搭设概述3.1.1 根据本工程项目的具体特点，因本工程的1#5#楼同时施工，且在各单位工程的13层结构施工期间，因地下室回填土未施工完，故选用悬挑脚手架施工，悬挑脚手架层层从结构脚手架中出挑，结构脚手架拆除时相应的悬挑脚手架也拆除，待基础回填完毕后，立即从地面向上开始搭设落地式钢管双排脚手架，本工程因高度为39.9m小于50m，小于双排脚手架搭设的高度限值，故无须采取卸荷措施，采用搭设双排脚手架，以保证架体的受力稳定性。3.1.2 本工程结构内脚手架采用满堂红扣件式钢管脚手架施工。3.2 材料选用3.2.1 脚手架的材料选用48×3.5钢管，其质量应符合现行国家标准碳素结构网GB/T700中Q235-A级钢的规定。3.2.2 脚手架的扣件采用可锻铸铁制作的扣件，其材质应符合现行国家标准钢管脚的架扣件GB15831的规定，本工程用扣件的种类有十字扣件、对接扣件及旋转扣件。3.2.3 脚手架用垫板采用厚度为5cm厚的松木垫板，长度为4m，宽度为200m300m。3.2.4 脚手板采用松木脚手板，其材质应符合现行国家标准木结构设计规范GBJ5中II级材质的规定，脚手板的厚度为5cm，长度为4m，宽度为200m300m，木脚手板两端各设直径为4mm的镀锌钢丝箍两道。3.2.5 连墙件也选用48×3.5钢管，外与脚手架采用扣件锁紧，里与建筑物可靠固定。3.2.6 层间网选用网眼规格为50×50的一层尼龙绳水平安全网。3.2.7 脚手架外挂不小于2400目/100cm2的安全绿网在立面上全封闭，安全立网挂于扣件式双排脚手架的外排立杆的里侧，并用22#铅丝与架体可靠的固定。四、脚手架构件的质量进场检验脚手架构件的质量进场检验4.1 钢管4.1.1 必须有生产厂家许可证及复印件4.1.2 必须出具生产厂家产品合格证4.1.3 材质符合国家标准直缝电焊钢管（GB/T13793）或低压流体输送用焊接钢管的要求。4.1.4 钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。4.1.5 钢管外径、壁、端面等的偏差应符合下表的规定：序号项 目允许偏差（mm）1焊接钢管尺寸外径：480.5壁厚：3.50.52钢管两端面切斜偏差1.703钢管外表面锈蚀深度0.504各杆件钢管端部的弯曲L1.55m5立杆钢管弯曲3m<L1.5 4m<L6.512206水平杆、斜杆的钢管弯曲L6.5304.1.6 钢管必须涂有防锈漆，并外刷桔黄色油漆。4.2 扣件4.2.1 新扣件必须有生产厂家的生产许可证复印件。4.2.2 必须有扣件的产品合格证。4.2.3 应有法定检测单位的测试报告。4.2.4 禁止选用有裂缝、变形、滑丝的扣件。4.2.5 新旧扣件应做防锈处理。4.3 木脚手架4.3.1 木脚手板的宽度不小于200mm4.3.2 必须彩杉木或松木制作4.3.3 材质应符合木结构设计规范GBJ5中II级材质规定4.3.4 每块木脚手板的板重应小于304.3.5 板两端各设直径为4的镀锌铅丝两道4.3.6 板厚不小于504.3.7 腐朽的脚手板不得使用4.4 安全网4.4.1 安全网必须有生产厂家的生产许可复印件4.4.2 必须有生产厂家的产品合格证4.4.3 必须有安全生产准用证4.4.4 安全网应无破损,断线等质量缺陷4.4.5 安全网的网目应符合质量要求规定不应少于2400目/1002五、脚手架的主要施工方法5.1 某某小区1#5#楼主体及结构装修时搭设落地式双排扣件脚手架。5.1.1 脚手与尺寸1)立杆横距为1.3m2)立杆纵距为1.2m3)立杆步距为1.8m4)横向水平杆间距为0.6m5)双排脚手架靠墙一端的外伸长度为3006)连墙件按二步三跨布置7)因无须采取卸荷措施,故脚手架立杆采用单立杆。5.1.2 双排脚手架的搭设形式见下图5.1.3 落地式双排脚手架计算见第六章第一条。5.2 一至三层结构施工时钢管悬挑脚手架5.2.1 脚手架尺寸1）挑脚手架挑出结构外立面尺寸为1m2）悬挑水平杆和斜撑间距为1.2m3）横向水平杆间距为0.6m4）悬挑脚手架外侧立杆高度为1.2m,外挂密目式安全网5.2.2 悬挑脚手架的水平悬挑杆应与结构脚手架不少于三跨用扣件可靠固定,悬挑斜撑应座于结构楼面上,并与结构脚手架的扫地杆用扣件紧固5.2.3 钢管悬挑脚手架的搭设方法如图示:5.2.4 钢管悬挑脚手架的计算见第六章第二条5.3 连墙件的布置5.3.1 连墙件按二步三跨布置,即纵向每隔3.6m布置一道,竖向每隔3.6m布置一道.5.3.2 连墙件在柱子布置时，在柱上设柱箍，用扣件使连墙件与柱箍固定，扣件的数量应满足计算要求的数量。5.3.3 当连墙件无法固定于柱上时，应在楼板内埋设25的钢筋用于连接连墙件，连接连墙件时先用48×35的短钢管插入25钢筋中，中间空隙用木楔塞紧，然后用扣件使短钢管与连墙件固定，扣件的数量应满足计算中要求的数量。5.3.4 连墙件设置连接方式见下图：5.4 纵向水平杆，横向水平杆的构造。5.4.1 纵向水平杆的构造应符合下列规定。（1）纵向水平杆连接宜采用对接扣件连接，也可采用搭接，对接、搭接应符合下列规定。（2）纵向水平杆的对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平纵向错开的距离不少于500mm，各接头中心点距主节点的距离不宜大于纵距的1/3。（3）搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘无搭接纵向水平杆杆端的距离不应小于100mm。（4）使用木脚手板时，纵向水平杆应为横向水平杆的支座，用直角扣件固定于立杆上。5.4.2 横向水平杆的构造应符合下列规定。（1）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除，主节点处两个直角扣件的中心距不应大于150mm。（2）作业层上排主节点处的横向水平杆，宜根据支撑脚手板的需要等间距设置，其最大间距不应大于0.6m。（3）采用木脚手板时，双排脚手架的横向水平杆两端均采应采用直角扣件固定在纵向水平杆上。5.5 脚手板的构造设置5.5.1 作业层上的脚手板应满铺、铺稳、离开墙面120-150mm。5.5.2 木脚手板应设置在三根横向水平杆上，脚手板采用搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm。5.5.3 作业层端部脚手板接头长度取150mm，其板两端应与支撑杆可靠的固定。5.6 立杆的构造要求5.6.1 每根立杆的底部应设置垫板。5.6.2 脚手架必须设置纵、横向扫地杆，纵向扫地杆应采用直角扣件固定在距底层上皮不大于200mm处的立杆上，横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。5.6.3 脚手架底层步距不应大于2m。5.6.4 立杆必须用连墙件与建筑可靠连接。5.6.5 立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接，对接、搭接应符合下列要求。（1）立杆上的对接扣件应交错布置，两根相邻立杆的接头，不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3。（2）搭接长度不应小于1m，应采用不小于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。5.6.6 立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m。5.7 连墙件的构造要求。5.7.1 连接件的数量设置除应满足计算要求外，尚应符合下表中规定。脚手架高度竖向间距h水平间距(La)每根连墙件的覆盖面积(m2)双排50m3h3La40>50m2h3La27单排24m3h3La405.7.2 连墙件的布置应符合下列规定：（1）宜靠近主节点设置，偏离主节点的距离不应大于300mm。（2）应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其他可靠措施固定。（3）宜优先采用菱形布置。（4）一字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m。5.7.3 连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，脚手架连接的一端应下斜连接，不应采用上斜连接。5.7.4 当脚手架下部暂不设连墙件时可搭设抛撑，抛撑应采用通长杆件与脚手架可靠连接，与地面的倾角应在45°-60°之间，连接点中心至主节点的距离不应大于300mm，抛撑应在连墙件搭设好后方可拆除。5.8 剪刀撑与横向斜撑构造。5.8.1 双排脚手架应设置剪刀撑与横向斜撑。5.8.2 剪刀撑的设置应符合下列规定。（1）每道剪刀撑跨越立杆的根数按下表规定确定：每道剪刀撑的宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45°-60°之间。剪刀撑跨越立杆的最多根数剪刀撑与地面的倾角45°50°60°剪刀撑跨越立杆的最多根数765（2）双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。（3）剪刀撑的斜杆接长宜采用搭接，搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。（4）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。5.8.3 横向斜撑的设置应符合下列规定：（1）横向斜撑应在同一节间，由底至顶呈现之字形连接布置。（2）开口型双排脚手架的两端均必须设置横向斜撑，中间宜每隔6跨设一道。六、脚手架计算6.1 双排脚手架设计计算现场作业条件：根据本工程项目的具体特点，本工程的1#楼总高度为34.9m，2#楼总高度为36.7m，3#、4#、5#楼的总高度均为38.2m，故本工程脚手架计算的高度采用38.2m，脚手架的搭设高度为38.2+1.2m+0.5=39.9m，因此高度未超过了双排脚手架的搭设高度50m限值，故本工程的双排脚手架无需采取卸荷措施，本工程项目的1#、2#、3#、4#、5#楼均采用单立杆承重的双排脚手架搭设方式。双排脚手架的搭设高度为39.9m，用于结构及装修施工取QK=2.0KN/m3，两个作业层同时施工QK=2.0KN/m2，两上作业层同时QK=4.0KN/m2，立杆横距Lb=1.3m，步距1.8m，纵距La=1.2m，连墙件按二步三跨布置，本工程项目所在地区基本风压为WO=0.50KN/m2，地面粗糙度为B类，背靠建筑物状况为开洞墙，采用木脚手板自重：0.35KN/m2（JGJ130-2001表中4.2.1-1）满铺二层，48×3.5的Q235A钢管自重0.038KN/m（JGJ130-2001表B）截面积A=4.89cm2，惯性矩I=12.19m4，截面模量W=5.08cm3，回转半径I=1.58cm，钢材强度设计值为f=2.5N/mm2，弹性模量E=2.06×105N/mm2，扣件的抗滑承载力设计值8KN，施工层的横向水平杆间距为0.6m，外侧挂密目网为2400目/100cm2，每目进风面积1.5mm2，网自重0.002KN/m2。6.1.1 横向水平杆计算：（按均布荷载的简支梁计算见下图）。横向水平杆所受线荷载的标准值及设计值。qk=（2+03.5）×0.6+0.038=1.45KN/mq=1.2（0.35×0.6+0.038）+1.4×2×0.6=1.98KN/M抗弯强度计算：筒支梁计算跨度：L=Lb+0.3=1.3m+0.3=1.6m跨中最大弯矩设计值：Mmax=qL2/8=1.98×1.62/8=0.64KN.m=Mmax/W=0.64×106/5.08×103=125.9N/mm2<205N/mm2变形计算：跨中最大挠度：max=5qkl4/384El=5×1.45×(1.6×103)4/384×2.06×105×12.19×104=4.9mm根据挠度公式：容许挠度查JGJ130-2001表5.1.8表中知：=L/150与10mm=1600/150=10.6mm与10mm=4.9mm<=10.6mm与10mm所以：横向水平杆强度变形满足要求。6.1.2 纵向水平杆计算：本纵向水平杆按受集中荷载的三等跨连续梁计算，见下图：2）立杆的计算计算立杆轴压力设计值：脚手架结构自重标准值产生的轴力。查规范JGJ1302001附录A中表A-1得：据h=1.8m，La=1.2m，知脚手架承受的结构自重标准值为gk=0.1161KN/m脚手架结构自重标准值产生的轴向力：NGK=0 .1161×39.9mm=4.63KN构配件自重标准值产生的轴向力：NG2K=0.35×2×(1.3+0.3)×1.2×0.5+0.002×65.5×1.2=0.83KN施工荷载标准值产生的轴向力总和：NQK=4×（1.3+0.3）×1.2×0.5=3.84KN不组合风荷载时：N= 1.2(NGIK+NG2K)+1.4NOK=1.2(4.63+0.83)+1.4×3.84=11.92KN组合风荷载时：N= 1.2(NGIK+NG2K)+0.85×1.4NQK =1.2(4.63+0.83)+0.85×1.4×3.84=10.94KN风荷载产生的弯矩设计值MW 脚手架用密目网全封闭时，风荷载体型系数=网+-架 网=1-2400×1.2/1002=0.712 查规范JGJ130-2001附表A-3，据h=1.8m La=1.2m得: 架=0.099=网+架=0.712+0.099=0.811由GJG30-2001表4.2.4查表知风荷载体型系数s=1.3 =1.3×0.811=1.05水平风荷载标准值：Wk=0.7×z×s×W0查GBJ9中得：z=0.8 W0=0.50KN/m2故WK=0.7×0.8×1.05×0.50=0.296风荷载设计值产生的弯矩Mw=0.85×1.4Mwk=0.85×1.4WkLah2/10Mw=0.85×1.4×0.296×1.2×1.82/10=0.136KN.M立杆长细比及稳定系数：查JGJ130-2001表5.3.3中据Lb=1.3m，连墙件二步三跨布置得：立杆计算长度系数u=1.55查JGJ130-2001附录B中得，回转半径i=1.58cm验算立杆长细比：=·h/I=1.55×180/1.58=177<=210验算立杆稳定性用长细比=K··h/I=1.155×177=204.4查JGJ130-2001中附表C得=0.174验算立杆的稳定性：将：以上各项所得数值代入5.3.1公式中不组合风荷载时：N/AfN/A=11.92×103/0.174×489=140.1N/mm2<f=205N/mm2组合风荷载时：N/A+Mw/WfN/A+Mw/W=10.94×103/0.174×489 +0.136×106/5.08×103=128.6+26.8=155.4N/mm2<205N/mm2所以该脚手架立杆满足承载力要求。6.1.4 立杆地基承载力计算：公式Pfg其中P=N/AN：上部结构传至基础顶面的轴向力设计值。A：基础底面积：根据立杆计算中N=11.92KNA=0.3×1.2=0.36<0.25m2故取A=0.25m2 P=N/A=11.92/0.25=47.7KN/m2fg=kc×fgkkc：地基承载力调整系数，因本工程脚手架座于基础回填土上，故取KC=0.4。fgk：地基承载力标准值，本工程图纸设计地基承载力为260Kpa。fg=Kc×fgk=0.4×260=104KN/m2P=47.7KN/m2<fg=104KN/m2所以该工程的地基承载力满足脚手架工程的施工要求。6.1.5 连墙件计算：连墙件按二步三跨布置。连墙件的轴向力设计值：NL=Nlw+No其中：NLW风荷载产生的连墙件轴向力设计值。No：连墙件约束脚手架平面外变形所产生的轴向力，双排架取5。NLW=1.4×WK×AW其中WK风荷载值计算中已计算出为WK=0.296AW=3.6×3.6=12.96m2 NLW=1.4×0.296×12.96=5.37KN故：NL=NLW+NO=5.37+5=10.37KN扣件的抗滑承载力为8KN<10.33KN，故本工程用的脚手架连墙件应采用双扣件或用钢性连接与主体结构可靠的固定。6.2 1-3层钢管悬挑脚手架计算。因本工程项目1#5#楼在施工一至三层时，同步进行地下室及室外回填土工程，无法搭设落地式双排脚手架，故在本工程1#5#楼一至三层施工时，搭设悬挑脚手架，待回填土施工完毕后，再立即开始搭设落地式双排脚手架。作业条件：悬挑脚手架搭设如图示，从结构脚手架中出挑，用于结构施工：Qk=3KN/m2，立杆纵距Lb=1.2m，横向水平间距为0.5m，悬挑水平杆及斜撑纵距1.2m，出挑长度为1m，基本风压W=0.50，采用木脚手板满铺一层自重0.35KN/m2，48×3.5Q235A钢管自重0.038KN/m，A=4.89cm2，W=5.08cm3，I=12.19cm4，i=1.58cm，f=205N/mm2，E=2.06×105N/mm2，外挂密目网2400目/100cm2，每目透风面积1.5mm2，网自重0.002KN/m2。6.2.1 横向水平杆所受荷载标准值及设计值（A、B杆受拉弯作用）。取ctg=1/3qk=（3+0.35）×0.6+0.038=2.05KN/mFk=0.1161×3.6+0.002×1.2×3.6=0.43KNq=1.2×(0.35×0.6+0.038)+1.4×3×0.6=2.82KN/mF=1.2×(0.1161×3.6+0.002×1.2×3.6)=0.51KNRABK=1/2qkLCtg+FK Ctg=1/2×2.05×1×1/3+0.43×1/3=0.48KNRAB=1/2qkLCtg+Fk Ctg=1/2×2.82×1×1/3+0.51×0.33=0.63KN6.2.2 抗拉计算：RAB/A=0.63×103/4.89=128.8N/mm2<f=205N/mm26.2.3 抗弯强度计算Mmax=1/2FL+1/8qL2=1/2×0.51×1+1/8×2.82×12=0.61KN.m=Mmax/W=0.61×106/5.08×103=120.1N/mm2<f=205N/mm26.2.4 变形计算：当拉力存在时，对水平杆的变形为有利情况，所以只考虑弯矩引起的变形。=5qk14/384EI=5×2.05×(1×103)4/384×2.06×105×12.19×104=1.1mm<10mm所以AB杆的强度变形满足要求。6.2.5 BC杆受压力计算：经计算该钢管悬挑脚手架满足要求。七、脚手架的搭设1、搭设准备1.1 单位工程的技术负责人应在脚手架搭设前根据脚手架施工方案，向架设和使用人员进行技术交底。1.2 搭讪前应根据要求对钢管、扣件、脚手板等进行检验验收，不合格的产品不得使用。1.3 经检验合格后的构配件应按品种、规格分类堆放整齐、平整，堆放场地不得有积水。1.4 应清除搭设场地杂物，平整搭设场地，并使排水畅通。1.5 当脚手架基础下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。2、地基与基础2.1 脚手架地基与基础的施工，其基土必须坚实，场地应平整，搭设前应通长设置5cm厚的松木垫板一层，垫板长度为4m，宽度为200-300mm。2.2 脚手架基础经验收合格后，应根据脚手架方案中确定的立杆横距、纵距、步距要求放线定位。3、脚手架的搭设3.1 脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。3.2 每搭设一步脚手架后，应按下表的规定校正步距、纵距、横距及立杆的垂直度。脚手架搭设的技术要求、允许偏差与检验方式项次项 目技术要求允许偏差检验方法1地基基础表 面坚实平整排 水不 积 水垫 板不 晃 动底 座不 滑 动10不 沉 降±100最后验收垂直度20-80m-±1002杆垂直度搭设检查偏差的高度总高度50m40mH=2H=10H=20H=30H=40H=50±7±20±40±60±80±100±7±25±50±75±100±7±50±100单位(mm)3间距步距纵距横距±20±50±20单位(mm)钢板管3.3 垫板的安放应符合下列规定。3.3.1 垫板均应准确放在定线位上。3.3.2 垫板采用长度不少于2跨，厚度不小于50mm的木板。3.4 立杆搭设应符合下列规定。3.4.1 严禁将外径48mm与51mm的钢管混合使用。3.4.2 相邻立杆的对接扣件不得在同一高度内。3.4.3 开始搭设立杆时，应每隔6跨设置抛撑，直至连墙件安装稳定后，方可根据情况拆除。3.4.4 当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。3.4.5 顶层立杆搭接长度与立杆顶端伸出建筑物的高度应为1.5m，搭接长度不小于1m。3.5 纵向水平杆搭设应符合下列规定3.5.1 纵向水平杆的搭设应设置在立杆的内侧，其长度不宜小于3跨。3.5.2 在封闭脚手架的同一步中，纵向水平杆应四周交圈，用直角扣件与内外角部立杆固定。3.6 横向水平杆搭设应符合下列规定3.6.1 横向水平杆的搭设应符合第五章中横向水平杆的构造要求。3.6.2 双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不宜大于100mm。3.7 连墙件、剪力撑、横向斜撑的搭设应符合下列规定3.7.1 连墙件除符合构造规定外，当脚手架施工操作层高出连墙件2步时，应采取临时稳定措施，直到上一层连墙件搭设完毕后根据情况拆除。3.7.2 剪力撑，横向斜撑搭设除满足构造规定外，并应随立杆纵向和横向水平杆等同时搭设，各底层斜杆下端均必须支承在木板上。3.8 扣件安装应符合下列规定3.8.1 扣件规格必须与钢管外径相同。40N.m65N.m柠紧扭力矩不应小于40N.m，且不应大于65N.m。3.8.3 在主节点处固定横向水平杆，纵向水平杆，剪力撑，横向斜撑采用的直角扣件，旋转扣件的中心点相互距离不应大于150mm。3.8.4 对接扣件口应朝上或朝内。3.8.5 各杆件端头伸出扣件盖板边缘长度不应小于100mm。3.9 作业层、斜道的栏杆和挡脚板的搭设应符合下列规定3.9.1 栏杆和挡脚板均应搭设在外立杆的内侧。3.9.2 上栏杆上皮高度为1.2m。3.9.3 挡脚板高不应小于180mm。3.9.4 中栏杆应居中设置。3.10 脚手板的铺设应符合下列规定3.10.1 脚手板应满铺，铺稳，离开墙面120-150mm。3.10.2 脚手板的探头板应用直径3.2mm的镀锌钢丝固定在杆件上。3.10.3 在拐角斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动。3.10.4 自顶层作业层的脚手板往下计，宜每隔12m满铺一层脚手板。八、脚手架的拆除1、拆除脚手架前的准备作业应符合下列规定。1.1 应全面检查脚手架的扣件连接，连墙件，支撑体系全是否符合构造要求。1.2 应制定合理有效的拆除顺序和措施，经主管部门批准后方可施工。1.3 应由单位工程技术负责人进行拆除安全技术交底。1.4 应清除脚手架上的杂物及地面障碍物。2、脚手架拆除时应符合下列规定。2.1 拆除作业必须由上而下逐层进行，严禁上下同时作业。2.2 连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆除脚手架，分段拆除高差不应大于2步，如高差大2步，应增设连墙件加固。2.3 当脚手架拆至下部最后一根长立杆的高度时，应先在适当位置搭设临地抛撑加固后，再拆除连墙件。2.4 当脚手架采取分段，分立面拆除时，对不拆除的脚手架两端，应按规定设置连墙件和横向斜撑加固。2.5 拆除脚手架时各构配件严禁抛掷至地面。2.6 拆除下运至地面的构配件应及时检查整修、保养、并按品种、规格随时码堆存放。九、脚手架施工安全措施1、脚手架搭设人员必须定期进行体检，并经考核合格后持证上岗，严禁无证操作。2、高处作业人员要穿紧口的工作服，脚穿防滑鞋，头戴安全帽，腰系安全带。3、脚手架的搭设严格按规范执行，并进行搭设验收及定期检查维护。4、当有大雾、大雨和6级以上大风天气时，应停止脚手架的搭设与拆除作业，雨、雪后上架作业应有防滑措施。5、不得在脚手架基础及其邻边处进行挖掘作业。6、在脚手架使用期间严禁拆除各节点处的纵横向水平杆，纵横向扫地杆及连墙件。7、搭设脚手架时，地面应高围栏和警戒标志，并派专人看守，严禁非操作人员入内。8、脚手架的作业层应满铺脚手板，不得有探头板，作业层脚手板下设兜网(平网)。9、不合格的构配件严禁使用。10、脚手架搭设完毕，经验收符合要求后，方可投入使用。11、搭拆脚手架时暂不用的工具，应装入工具袋，随用随拿，用不着的工具和拆下的材料应采用系绳放到地面，严禁向下抛掷，应及时清运到指定的地点。12、禁止作业人员在作业层下方休息。13、脚手架操作人员应从楼层通道内上下，严禁攀登脚手架上下。14、操作作业层均应设置不低于1.2m的护身栏杆，用安全网封闭下设不低于180mm高的挡脚板。
