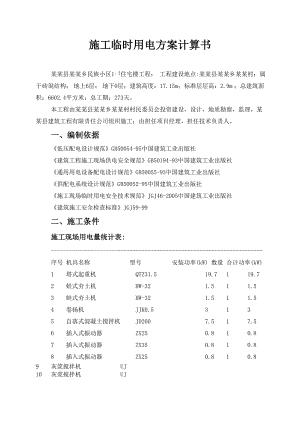

施工临时用电方案计算书某某县某某乡民族小区1、2住宅楼工程； 工程建设地点:某某县某某乡某某村；属于砖混结构； 地上6层； 地下0层；建筑高度：17.15m；标准层层高：2.9m ；总建筑面积：6602.4平方米；总工期：273天。本工程由某某县某某乡某某村村民委员会投资建设，设计，地质勘察，监理，某某县建筑工程有限责任公司组织施工；由担任项目经理，担任技术负责人。一、编制依据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社建筑施工安全检查标准JGJ59-99二、施工条件施工现场用电量统计表:-序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)1 塔式起重机 QTZ31.5 19.7 1 19.7 2 蛙式夯土机 HW-32 1.5 1 1.5 3 蛙式夯土机 HW-32 1.5 1 1.5 4 卷扬机 JJK0.5 3 1 3 5 自落式混凝土搅拌机 JD200 7.5 1 7.5 6 插入式振动器 ZX25 0.8 1 0.8 7 插入式振动器 ZX35 0.8 1 0.8 8 插入式振动器 ZX25 0.8 1 0.8 9 灰浆搅拌机 UJ10 灰浆搅拌机 UJ11 钢筋调直机 GT4/14 4 1 4 12 交流电焊机 BX3-200-2 23.4 1 23.4 13 木工电刨 MIB2-80/1 0.7 1 0.7 14 木工圆锯 MJ15 自落式混凝土搅拌机 JD200 7.5 1 7.5 16 钢筋切断机 QJ32-1 3 1 3 17 高压汞灯 3 1 3 18 荧光灯 0.2 1 0.2 19 高压钠灯 1 1 1 20 高压汞灯 1 1 1 21 荧光灯 0.2 1 0.2 22 荧光灯 0.2 1 0.2 23 荧光灯 0.2 1 0.2 24 白炽灯 1 1 1 25 白炽灯 0.1 1 0.1 -三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。2、确定用电负荷:(1)、塔式起重机Kx = 0.8 Cos = 0.8 tg = 0.75将Jc =2100%统一换算到Jc1 =2000%的额定容量Pn = 19.7kWPe = n×(Jc/Jc1)1/2×Pn = 1×(21/20)1/2×19.7 = 20.19 kWPjs = Kx×Pe =0.8×20.19 = 16.15kWQjs = Pjs× tg=16.15×0.75 = 12.11 kvar(2)、蛙式夯土机Kx = 0.5 Cos = 0.55 tg = 1.52Pjs = 0.5×1.5 = 0.75 kWQjs = Pjs× tg=0.75×1.52 = 1.14 kvar(3)、蛙式夯土机Kx = 0.5 Cos = 0.55 tg = 1.52Pjs = 0.5×1.5 = 0.75 kWQjs = Pjs× tg=0.75×1.52 = 1.14 kvar(4)、卷扬机Kx = 0.85 Cos = 0.6 tg = 1.33Pjs = 0.85×3 = 2.55 kWQjs = Pjs× tg=2.55×1.33 = 3.4 kvar(5)、自落式混凝土搅拌机Kx = 0.75 Cos = 0.85 tg = 0.62Pjs = 0.75×7.5 = 5.625 kWQjs = Pjs× tg=5.62×0.62 = 3.49 kvar(6)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×0.8 = 0.24 kWQjs = Pjs× tg=0.24×1.02 = 0.24 kvar(7)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×0.8 = 0.24 kWQjs = Pjs× tg=0.24×1.02 = 0.24 kvar(8)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×0.8 = 0.24 kWQjs = Pjs× tg=0.24×1.02 = 0.24 kvar(9)、灰浆搅拌机Kx = 0.5 Cos = 0.55 tg = 1.52Pjs = 0.5×3 = 1.5 kWQjs = Pjs× tg=1.5×1.52 = 2.28 kvar(10)、灰浆搅拌机Kx = 0.5 Cos = 0.55 tg = 1.52Pjs = 0.5×3 = 1.5 kWQjs = Pjs× tg=1.5×1.52 = 2.28 kvar(11)、钢筋调直机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×4 = 2.6 kWQjs = Pjs× tg=2.6×1.02 = 2.65 kvar(12)、交流电焊机Kx = 0.5 Cos = 0.4 tg = 2.29将Jc =50%统一换算到Jc1 =100%的额定容量Pn = Sn ×Cos = 23.4×0.4=9.36kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×9.36 = 6.62 kWPjs = Kx×Pe =0.5×6.62 = 3.31kWQjs = Pjs× tg=3.31×2.29 = 7.58 kvar(13)、木工电刨Kx = 0.65 Cos = 0.6 tg = 1.33Pjs = 0.65×0.7 = 0.455 kWQjs = Pjs× tg=0.45×1.33 = 0.61 kvar(14)、木工圆锯Kx = 0.65 Cos = 0.6 tg = 1.33Pjs = 0.65×3 = 1.95 kWQjs = Pjs× tg=1.95×1.33 = 2.6 kvar(15)、自落式混凝土搅拌机Kx = 0.75 Cos = 0.85 tg = 0.62Pjs = 0.75×7.5 = 5.625 kWQjs = Pjs× tg=5.62×0.62 = 3.49 kvar(16)、钢筋切断机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×3 = 1.95 kWQjs = Pjs× tg=1.95×1.02 = 1.99 kvar(17)、高压汞灯Kx = 0.6 Cos = 0.7 tg = 1.02Pjs = 0.6×3×1.1 = 1.98 kWQjs = Pjs× tg=1.98×1.02 = 2.02 kvar(18)、荧光灯Kx = 0.2 Cos = 0.8 tg = 0.75Pjs = 0.2×0.2×1.2 = 0.048 kWQjs = Pjs× tg=0.05×0.75 = 0.04 kvar(19)、高压钠灯Kx = 0.6 Cos = 0.7 tg = 1.02Pjs = 0.6×1×1.1 = 0.66 kWQjs = Pjs× tg=0.66×1.02 = 0.67 kvar(20)、高压汞灯Kx = 0.6 Cos = 0.7 tg = 1.02Pjs = 0.6×1×1.1 = 0.66 kWQjs = Pjs× tg=0.66×1.02 = 0.67 kvar(21)、荧光灯Kx = 0.2 Cos = 0.8 tg = 0.75Pjs = 0.2×0.2×1.2 = 0.048 kWQjs = Pjs× tg=0.05×0.75 = 0.04 kvar(22)、荧光灯Kx = 0.2 Cos = 0.8 tg = 0.75Pjs = 0.2×0.2×1.2 = 0.048 kWQjs = Pjs× tg=0.05×0.75 = 0.04 kvar(23)、荧光灯Kx = 0.2 Cos = 0.8 tg = 0.75Pjs = 0.2×0.2×1.2 = 0.048 kWQjs = Pjs× tg=0.05×0.75 = 0.04 kvar(24)、白炽灯Kx = 0.9 Cos = 0.9 tg = 0.48Pjs = 0.9×1×1 = 0.9 kWQjs = Pjs× tg=0.9×0.48 = 0.44 kvar(25)、白炽灯Kx = 1 Cos = 1 tg = 0Pjs = 1×0.1×1 = 0.1 kWQjs = Pjs× tg=0.1×0 = 0 kvar(26)总的计算负荷计算，总箱同期系数取 Kx = 0.9总的有功功率Pjs = Kx×Pjs = 0.9×(16.15+0.75+0.75+2.55+5.62+0.24+0.24+0.24+1.5+1.5+2.6+3.31+0.45+1.95+5.62+1.95+1.98+0.05+0.66+0.66+0.05+0.05+0.05+0.9+0.1) = 44.932 kW总的无功功率Qjs = Kx×Qjs =0.9×(12.11+1.14+1.14+3.4+3.49+0.24+0.24+0.24+2.28+2.28+2.65+7.58+0.61+2.6+3.49+1.99+2.02+0.04+0.67+0.67+0.04+0.04+0.04+0.44+0) = 44.487 kvar总的视在功率Sjs = ( Pjs2+Qjs2 )1/2 = (44.9322+44.4872)1/2 = 63.23 kVA总的计算电流计算Ijs = Sjs/(1.732×Ue) = 63.23/(1.732×0.38) = 96.071 A3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.8 tg = 0.75Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×20.19/(1.732×0.38×0.8) = 38.34Aii)选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，漏电保护器为 DZ15L-100/30。(2)、1号动力分箱至第1组电机(塔式起重机)的开关箱的导线截面及分配箱内开关的选择i) 计算电流塔式起重机Kx = 0.8 Cos= 0.8 tg= 0.75Ijs = Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.8×20.19×1/(1.732×0.38×0.8) = 30.67AIjs(1组电机 )= 30.67A该组中最大的开关箱电流Ijs=38.34A两者中取大值Ijs=38.34Aii)选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。iii)选择电气设备选择分配箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，漏电保护器为 DZ15L-100/30。(3)1号动力分箱进线及进线开关的选择i)计算电流Kx = 0.7，Cos = 0.9Ijs = Kx×Pe /(1.732×Ue ×Cos) = 0.7×19.7/(1.732×0.38×0.9) = 23.28A该分箱下最大组线电流Ijs=38.34A两者中取大值Ijs=38.34Aii)选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。iii)选择电气设备选择分配箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，漏电保护器为 DZ15L-100/30。(4)1号干线导线截面及出线开关的选择i) 计算电流：按导线安全载流量：Kx = 0.7 ，Cos = 0.9Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.7×19.7/(1.732×0.38×0.9) = 23.28 A该干线下最大的分配箱电流Ijs=38.34A选择的电流Ijs=38.34A按允许电压降：S = Kx×(P×L)/CU = 0.7×19.7/(77×5) = 0.036 mm2选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。ii)选择出线开关1号干线出线开关选择DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，漏电保护器为 DZ15L-100/30。4、2号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。(1)、蛙式夯土机开关箱至蛙式夯土机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.55 tg = 1.52Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×1.5/(1.732×0.38×0.55) = 4.14Aii)选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为Hk1-15/3，漏电保护器为 DZ15L-100/30。(2)、蛙式夯土机开关箱至蛙式夯土机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.55 tg = 1.52Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×1.5/(1.732×0.38×0.55) = 4.14Aii)选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为Hk1-15/3，漏电保护器为 DZ15L-100/30。(3)、卷扬机开关箱至卷扬机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×3/(1.732×0.38×0.6) = 7.6Aii)选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。(4)、自落式混凝土搅拌机开关箱至自落式混凝土搅拌机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.85 tg = 0.62Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×7.5/(1.732×0.38×0.85) = 13.41Aii)选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。(5)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×0.8/(1.732×0.38×0.7) = 1.74Aii)选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。(6)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×0.8/(1.732×0.38×0.7) = 1.74Aii)选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。(7)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×0.8/(1.732×0.38×0.7) = 1.74Aii)选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。(8)、灰浆搅拌机开关箱至灰浆搅拌机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.55 tg = 1.52Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×3/(1.732×0.38×0.55) = 8.29Aii)选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为Hk1-15/3，漏电保护器为 DZ15L-100/30。(9)、灰浆搅拌机开关箱至灰浆搅拌机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.55 tg = 1.52Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×3/(1.732×0.38×0.55) = 8.29Aii)选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为Hk1-15/3，漏电保护器为 DZ15L-100/30。(10)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×4/(1.732×0.38×0.7) = 8.68Aii)选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为Hk1-15/3，漏电保护器为 DZ15L-100/30。(11)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.4 tg = 2.29Ijs = Kx ×Pe /(Ue ×Cos) = 1×6.62/(0.38×0.4) = 43.54Aii)选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ10-100/3 ，其脱扣器整定电流值为Ir = 80A，漏电保护器为 DZ15L-100/30。(12)、木工电刨开关箱至木工电刨导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×0.7/(1.732×0.38×0.6) = 1.77Aii)选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为Hk1-15/3，漏电保护器为 DZ15L-100/30。(13)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×3/(1.732×0.38×0.6) = 7.6Aii)选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为Hk1-15/3，漏电保护器为 DZ15L-100/30。(14)、自落式混凝土搅拌机开关箱至自落式混凝土搅拌机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.85 tg = 0.62Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×7.5/(1.732×0.38×0.85) = 13.41Aii)选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。(15)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×3/(1.732×0.38×0.7) = 6.51Aii)选择导线选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为Hk1-15/3，漏电保护器为 DZ15L-100/30。(16)、2号动力分箱至第1组电机(蛙式夯土机、蛙式夯土机、卷扬机、自落式混凝土搅拌机、插入式振动器、插入式振动器、插入式振动器、灰浆搅拌机、灰浆搅拌机、钢筋调直机、交流电焊机、木工电刨、木工圆锯、自落式混凝土搅拌机、钢筋切断机)的开关箱的导线截面及分配箱内开关的选择i) 计算电流蛙式夯土机Kx = 0.5 Cos= 0.55 tg= 1.52Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.5×1.5×1/(1.732×0.38×0.55) = 2.07A蛙式夯土机Kx = 0.5 Cos= 0.55 tg= 1.52Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.5×1.5×1/(1.732×0.38×0.55) = 2.07A卷扬机Kx = 0.85 Cos= 0.6 tg= 1.33Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.85×3×1/(1.732×0.38×0.6) = 6.46A自落式混凝土搅拌机Kx = 0.75 Cos= 0.85 tg= 0.62Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.75×7.5×1/(1.732×0.38×0.85) = 10.05A插入式振动器Kx = 0.3 Cos= 0.7 tg= 1.02Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.3×0.8×1/(1.732×0.38×0.7) = 0.52A插入式振动器Kx = 0.3 Cos= 0.7 tg= 1.02Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.3×0.8×1/(1.732×0.38×0.7) = 0.52A插入式振动器Kx = 0.3 Cos= 0.7 tg= 1.02Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.3×0.8×1/(1.732×0.38×0.7) = 0.52A灰浆搅拌机Kx = 0.5 Cos= 0.55 tg= 1.52Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.5×3×1/(1.732×0.38×0.55) = 4.14A灰浆搅拌机Kx = 0.5 Cos= 0.55 tg= 1.52Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.5×3×1/(1.732×0.38×0.55) = 4.14A钢筋调直机Kx = 0.65 Cos= 0.7 tg= 1.02Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.65×4×1/(1.732×0.38×0.7) = 5.64A交流电焊机Kx = 0.5 Cos= 0.4 tg= 2.29Ijs = Kx ×Pe ×台数/(Ue ×Cos) = 0.5×6.62×1/(0.38×0.4) = 21.77A木工电刨Kx = 0.65 Cos= 0.6 tg= 1.33Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.65×0.7×1/(1.732×0.38×0.6) = 1.15A木工圆锯Kx = 0.65 Cos= 0.6 tg= 1.33Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.65×3×1/(1.732×0.38×0.6) = 4.94A自落式混凝土搅拌机Kx = 0.75 Cos= 0.85 tg= 0.62Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.75×7.5×1/(1.732×0.38×0.85) = 10.05A钢筋切断机Kx = 0.65 Cos= 0.7 tg= 1.02Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.65×3×1/(1.732×0.38×0.7) = 4.23AIjs(1组电机 )= 78.3A该组中最大的开关箱电流Ijs=43.54A由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数两者中取大值Ijs=78.30×1.1=86.13Aii)选择导线选择XV-4×25 ，空气明敷/架空线路时其安全载流量为101A。iii)选择电气设备选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ15L-100/30。(17)2号动力分箱进线及进线开关的选择i)计算电流Kx = 0.7，Cos = 0.9Ijs = Kx×Pe /(1.732×Ue ×Cos) = 0.7×63.5/(1.732×0.38×0.9) = 75.04A该分箱下最大组线电流Ijs=86.13A两者中取大值Ijs=86.13Aii)选择导线选择XV-4×25 ，空气明敷/架空线路时其安全载流量为101A。iii)选择电气设备选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ15L-100/30。(18)2号干线导线截面及出线开关的选择i) 计算电流：按导线安全载流量：Kx = 0.7 ，Cos = 0.9Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.7×63.5/(1.732×0.38×0.9) = 75.04 A该干线下最大的分配箱电流Ijs=86.13A选择的电流Ijs=86.13A按允许电压降：S = Kx×(P×L)/CU = 0.7×83.2/(77×5) = 0.151 mm2选择XV-4×25 ，空气明敷/架空线路时其安全载流量为101A。ii)选择出线开关2号干线出线开关选择DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ15L-100/30。5、3号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。(1)、高压汞灯开关箱至高压汞灯导线截面
