住宅楼悬挑脚手架施工方案.doc

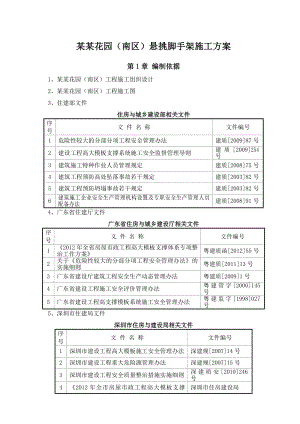

某某花园（南区）悬挑脚手架施工方案第1章 编制依据1、某某花园（南区）工程施工组织设计2、某某花园（南区）工程施工图3、住建部文件住房与城乡建设部相关文件序号文 件 名 称文件编号1危险性较大的分部分项工程安全管理办法建质200987号2建设工程高大模板支撑系统施工安全监督管理导则建质2009254号3建筑施工特种作业人员管理规定建质200875号4建筑工程预防高处坠落事故若干规定建质200382号5建筑工程预防坍塌事故若干规定建质200382号6建筑施工企业安全生产管理机构设置及专职安全生产管理人员配备办法建质200891号4、广东省住建厅文件广东省住房与城乡建设厅相关文件序号文 件 名 称文件编号12012年全省房屋市政工程高大模板支撑体系专项整治工作方案粤建质函201255号2关于危险性较大的分部分项工程安全管理办法的实施细则粤建质201113号3广东省建设厅建筑工程安全生产动态管理办法粤建质20091号4广东省建设工程施工安全评价管理办法粤建管字2000145号5广东省建设工程高支撑模板系统施工安全管理办法粤建监字1998027号5、深圳市住建局文件深圳市住房与建设局相关文件序号文 件 名 称文件编号1深圳市建设工程高大模板施工安全管理办法深建规200714号2深圳市建设工程重大危险源管理办法深建规200715号3深圳市建设工程安全质量整治措施实施细则深建质安2010246号42012年全市房屋市政工程高大模板支撑体系专项整治工作方案深圳市住房建设局6、深圳建筑业协会文件关于进一步完善深圳市建设工程中危险性较大工程安全专项施工方案编制、论证工作的通知（深建协字2009第042号）7、工程建设国家标准相关工程建设国家标准序号规 范 名 称规范编号1建筑工程施工质量验收统一标准GB50300-20012建筑结构荷载规范GB50009-2001（2006版）3混凝土结构设计规范GB50010-20104钢结构设计规范GB50017-20035木结构设计规范GB 50005-20036冷弯薄壁型钢结构技术规范GB50018-20027混凝土结构工程施工质量验收规范GB50204-2002（2011版）8钢结构工程施工质量验收规范GB50205-20019木结构工程施工质量验收规范GB50206-200210钢管脚手架扣件GB15831-200611建筑工程施工质量评价标准GB/T50375200612建筑工程施工组织设计规范GB/T50502-20098、工程建设行业标准相关工程建设行业标准序号规 范 名 称规范编号1建筑施工安全检查标准JGJ59-20112建筑施工模板安全技术规范JGJ162-20083建筑施工扣件式钢管脚手架安全技术规范JGJ130-20114建筑施工高处作业安全技术规范JGJ 80-19919、企业文件化州市建筑工程总公司相关文件序号文 件 名 称1超过一定规模的危险性较大的分部分项工程安全专项施工方案实施管理细则2施工安全及文明施工标准化管理规定3施工安全及文明施工管理规定4质量、环境、职业健康安全程序文件、管理手册第2章 工程概况2.1 工程概况某某花园（南区）项目工程由正兴隆房地产（深圳）有限公司投资兴建。设计单位为深圳华森建筑与工程设计顾问有限公司；监理单位为深圳华西建设监理有限公司；质监单位为深圳市建设工程质量监督总站；安监单位为深圳市施工安全监督站；总承包单位为广东省化州市建筑工程总公司。工程位于深圳市龙华扩展区，总用地面积7.78万平方米，小区用地呈平行四边形，由“日”字型路网划分为南北相邻两个地块，周边交通便利。小区用地东侧是梅陇路，西侧是民塘路，南侧是民兴街，北侧是天湖路。工程总建筑面积.38m2，其中住宅建筑面积97757m2、幼儿园建筑面积2000m2、门诊部建筑面积2000m2、物业管理用房300m2、商业建筑面积13000m2。建筑物最大高度为110.46米（最大屋面高度为102.45米），是一个集商业和住宅为一体的一类高层住宅建筑，地上由六座高层住宅楼和两层商业裙房及一层地下室组成。其中六栋高层住宅楼：2-F座三十层；2-A、2-B和2-E座二十九层；2-C座二十三层双拼单元高层住宅；2-D座二十七层+二十三层双拼单元高层住宅。本工程建筑外形较方正，但阴阳角较多，悬挑结构较少(除部分阳台且悬挑长度较短)、个别镂空部位有梁、无临外墙处的楼梯和电梯井道。按照业主售楼展示的要求，九层以下在售楼展示期间外墙必须装修到位，外架必须拆除;由于上述原因九层以下采用双排落地扣件式钢管脚手架。工程六栋高层，地上2330层，建筑高度80.7102.4m，标准层层高3/3.1/3.15m，外架采用48.3×3.6（计算按48×3.2）钢管搭设，立杆纵距1.5米，横距0.85米，步距1.80米，脚手架内立杆与建筑物间距0.30米。本次方案要求专家论证的为塔楼悬挑架,具体分段原则如下： 标准层层高及悬挑楼层标高栋号标准层层高m屋面高度m第一次悬挑楼层标高m第二次悬挑楼层标高m第三次悬挑楼层标高mA3.0096.79层33.7518层60.7526层84.75B3.0096.79层33.7518层60.7526层84.75C3.1080.79层34.2518层62.15D3.1093.19层34.2518层62.1525层83.85E3.15100.69层34.4518层62.8526层88.05F3.10102.49层34.2518层62.1526层86.95栋号第一悬挑段第二悬挑段第三悬挑段钢丝绳卸荷层A、B、E(29F)(9F17顶)27/28.35m(18F25顶)24/25.2m(26F屋面女儿墙顶)15/15.55m14F/22FC(23F)(9F17F顶)27.9m(18F屋面女儿墙顶) 21.55m/14F/22FD(23/27F)(9F17F顶)27.9m(18F24F顶)21.7m(25F屋面女儿墙顶)12.3m14F/22FF(30F)(9F17F顶)27.9m(18F25F顶)24.8m(26F屋面女儿墙顶)18.45m14F/22F/29F悬挑型钢采用16#工字钢，工字钢外悬挑长度1.3米，工字钢在建筑物内锚固段长度1.25倍外悬挑长度，工字钢间距同立杆纵距（1.5m）。工字钢外端反拉钢丝绳及各段卸荷钢丝绳均用公称抗拉强度为1550Mpa(6×19+1)直径15.5的光面钢丝绳。悬挑段搭设高度18米时，在架体中部用钢丝绳卸荷一次，卸荷水平距离为1倍立杆间距（1.5m）。钢丝绳吊环及水平钢梁与楼板压点卡箍均用20圆钢制作，锚入砼长度30d。连墙件设置：每层2跨, 顶层及以上为每层1跨，均用钢管双扣件贯穿内外立杆连接。2.2 工程结构概况本工程地下室结构形式为现浇钢筋混凝土框架-剪力墙结构，基础采用人工挖孔桩基础；上部六栋塔楼（2-A2-F）为框支剪力墙结构。2.2.1 建筑结构安全等级及设计使用年限一、建筑结构安全等级：二级；耐火等级：二级二、设计使用年限：50 年三、建筑抗震设防类别：丙类四、地基基础设计等级：甲级五、框架抗震等级：特一级2.2.2 自然条件一、基本风压：0.9kN/m2（高度大于60米）、0.75kN/m2（高度小于60米）二、地面粗糙度类别：C 类三、场地地震基本烈度：7 度四、抗震设防烈度：7 度，设计基本地震加速度值为0.1g，设计地震分组第一组五、建筑场地类别：II 类六、混凝土结构环境类别：地上及地下室内部分为一类；地下其它部分为二a类。混凝土强度等级结构部位混凝土强度等级混凝土抗渗等级结构部位混凝土强度等级2-F栋竖向结构基础垫层C152-A栋2-B栋2-C栋2-D栋2-E栋框 剪架 力柱 墙8层板面以下C45构造柱.过梁.填充墙中砼带C208层板面15层板面C406层板面以下地下室底板.基础梁.承台C30P615层板面22层板面C356层板面16层板面地下室外墙.水池C30P622层板面以上C3016层板面以上地下室顶板(含塔楼投影范围)C30P6楼梯及其支柱.汽车坡道随楼层梁板地下室柱(塔楼以外).人防墙C30楼层梁板砼强度等级为C30；转换层梁板砼强度为C40.第3章 施工部署3.1 安全管理机构及职责分工安全生产、文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故的必然保障。为此项目部成立以项目经理为组长的安全管理领导小组，其机构组成、人员责任分工如下：组 长：吴卫东（项目经理）负责总协调工作龙卫东（项目执行经理）负责总协调工作副组长：陈鹏飞(生产经理) 现场施工总指挥王 兵（技术负责） 现场施工总指挥黄文铨（安全主任） 现场施工总指挥组 员：龙亚喜、冯土和、曾文生、贾作辉、黄 文、柳志圣、龚亚和、谢小刚、叶灶青、杨鸿鹏、林 红、林金才、陶友良、雷建军1、项目经理为现场安全管理第一责任人。2、主管生产的项目生产经理和区段主管为施工现场安全直接领导人。3、外脚手架搭设由项目生产经理和区段主管负责组织施工，项目安全主任负责监督检查。4、外脚手架的验收由安全部牵头，质检部、施工部、技术部共同参与进行验收，以上安全管理机构中各责任主体不得无故缺席，否则对由此所引起的后果负直接责任。3.2 进度计划型钢悬挑扣件式钢管脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上二步。每搭完一步脚手架后，要校正步距、纵距、横距及立杆的垂直度。3.3 材料及设备计划1、机具配备名 称数量（把）备 注架子扳手50搭设和拆除架子用力矩扳手2检查架子扣件拧紧力度是否达到要求倒链葫芦4安装钢丝绳2、材料配备名 称数量（估计值）规 格工字钢3000m16#钢 管m 48×3.6mm脚手板1143冲压钢筋网片密目安全网105001.8m×6.0m直角扣件90000个旋转扣件7500个对接扣件24300个钢 丝 绳8000014卡 具花篮螺栓CO型的M20镀锌钢丝3、机具配备名 称数量（把）备 注架子扳手50搭设和拆除架子用力矩扳手2检查架子扣件拧紧力度是否达到要求倒链葫芦4安装钢丝绳4、材料颜色名 称工字钢钢 管剪刀撑钢管安全网颜 色黄 色朱红色黄色绿色、黄色3.4 劳动力组织计划：型钢悬挑扣件式钢管脚手架必须由专业的架子班进行搭设，操作人员都必须持有特殊工种作业操作证，作业前认真进行培训并考核，合格后方可准许施工作业，并同步做好三级教育和安全技术交底工作，必须人人有平安卡。主要劳动力需用计划表工种名称高峰期人数架子工（必须持证上岗）60普 工20第4章 施工工艺技术4.1 技术参数型钢悬挑脚手架(扣件式)脚手架排数双排脚手架纵、横向水平杆布置方式纵向水平杆在上搭设高度(m)详见第2章2.1节钢管类型48×3.6立杆纵距(m)1.5立杆横距(m)0.85立杆步距(m)1.8双立杆计算方法不设置双立杆挡脚板2步1设脚手板2步1设横向斜撑6跨1设连墙件布置方式每层两跨连墙件连接方式焊接连接地区广东深圳市基本风压(kN/m2)0.45安全网全封闭悬挑方式普通主梁悬挑锚固点设置方式压环钢筋压环钢筋直径d(mm)20主梁建筑物外悬挑长度Lx(mm)1300主梁外锚固点到建筑物边缘的距离a(mm)100主梁建筑物内锚固长度Lx(mm)1650梁/楼板混凝土强度等级C30主梁材料规格16号工字钢主梁合并根数nz1脚手架卸荷每四层卸荷一次钢丝绳15.5(6x19+1)4.2 工艺流程型钢悬挑扣件式钢管脚手架预埋件设置安装悬挑主梁悬挑主梁上下支撑杆件设置纵向扫地杆立杆横向扫地杆小横杆大横杆(格栅)剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。4.3 施工方法4.3.1 悬挑梁定距定位，悬挑梁间距应按悬挑架架体立杆纵距倍数设置。悬挑梁采用16号工字钢，建筑外悬挑长度1.3米，建筑物内锚固长度1.65米，纵距1.5米。1、水平悬挑梁水平悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑梁上。上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。通常采用在挑梁或纵向钢粱上焊接150-200mm、外径40mm的钢管，立杆套在其外，并同时在立杆下部设置扫地杆。见下图悬挑梁通过阳台或其它悬挑结构时，在悬挑构件根部加设垫块以防止悬挑构架受力；或下部增加钢管支撑2、悬挑梁：型钢在楼面上的锚固长度不得小于1.25倍悬挑长度。布置在悬挑结构上的悬挑工字钢，其支座和拉吊点都应与悬挑砼结构脱开，在悬挑结构上的承载能力验算，3、悬挑梁尾端应在两处以上使用钢筋固定在钢筋混凝土结构上或由不少于两道的预埋U型螺栓固定，悬挑前端应采用吊拉卸荷，吊拉构件与水平工字钢夹角不小于60度。4、钢筋拉环、U型螺栓与型钢间隙用木楔楔紧。 5、20钢筋拉环、U型螺栓预埋位置宜为悬挑工字钢尾端向里30处。钢筋预埋至砼板、砼梁底部，每侧平直段不小于0.6米，U型螺栓预埋至砼板、砼梁底部，2根1.5米长直径20一级钢筋放置U型筋上部。设置型钢反拉及卸荷钢丝绳时，钢丝绳应与悬挑钢梁和内、外立杆应保持在同一个垂直平面内，斜拉钢丝绳与水平面夹角不得小于45度。并用花篮螺栓调节钢丝绳的张紧度，使钢丝绳受力保持一致，花篮螺栓的承载力不低于吊环的承载力。6、一次悬挑脚手架高度不应超过20m。超过20m以上时必须经过专家论证。7、悬挑梁支承位置宜设置在结构梁上。悬挑端应按悬挑跨度起拱1。8、锚固位置设置在楼板上时，楼板的厚度不得小于120mm。楼板上应预先配置用于承受悬挑梁锚固端作用引起负弯矩的受力钢筋，否则应采取支顶卸载措施。9、悬挑钢梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施。加固措施：悬挑楼层与卸荷楼层阳台部位的悬挑梁板按转换层的悬挑梁板配筋,可承载架体荷载；另可在悬挑梁下增加钢管支撑加固。10、悬挑梁间距应按悬挑架架体立杆纵距倍数设置。11、在建筑结构角部，钢梁采用阳角、阴角布置； 转角部位阳角布置平面示意图转角部位阴角布置平面示意图12、型钢悬挑梁布置时遇梯间地段时，可采取阳台处的悬挑梁的上拉钢丝绳方法，或采用内置横压梁方法，横压梁搁置在梯间的两侧框架梁上，采用预埋件固定。因压梁布置在楼梯间处，因此需做好安全警示，铺设好人员上下踏步，以保证人员上下的安全。13、施工电梯的平台，搭设时按电梯的实际宽度搭设独立的施工电梯平台，和外架分开，卸料平台的连墙杆每层设三根，两边及中间各一根与平台连接牢固。 14、吊环吊环是钢丝绳吊索与建筑物的连接件, 用20的圆钢制成，圆钢直接预埋在结构梁外侧面，水平间距1.2米,待砼强度达75%后再安装钢丝绳。15、悬挑架设置连墙件与外立面设置剪刀撑，是保证悬挑架整体稳定的条件。16、搭设与安装：脚手架在搭设过程中。应及时安装好连墙件、反拉钢丝绳和其它安全防护设施，型钢上的反拉钢丝绳及卸荷钢丝绳直径不应小于15.5(6x19+1)。悬挑工字钢安装验收后当楼板砼强度15MPa时才准搭设脚手架、20MPa时才准承受全部荷载。在装修阶段和拆除前，应加强对连墙件、反拉钢丝绳的检查和维护，验收合格后，才能进行下道工序。脚手架的外侧沿长度和高度应连续设置剪刀撑。17、卸荷措施：悬挑架中间，需采用钢丝绳反拉卸荷，钢丝绳拉吊每跨的内、外立杆，拉吊层要求每跨设置连墙杆，且连墙件应贯穿脚手架内外立杆，做到拉顶结合，刚性连接，防止立杆变形。4.3.2 立杆设置1、立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于步距的1/3，顶层顶步采用搭接连接时，搭接部位扎结不少于2道，立杆顶端亦高出女儿墙上皮1m，高出檐口上皮1.5m。2、上部单立杆与下部双立杆交接处，采用单立杆与双立杆之中的一根对接连接。主立杆与辅立杆采用旋转扣件连接，扣件数量不应少于2个。每根立杆底部应设置固定接头，并且必须设置纵、横向扫地杆。纵横向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。3、立杆的垂直偏差应控制在不大于架高的1/400。4、立杆及纵横向水平杆构造要求见下图。4.3.3大横杆、小横杆、剪刀撑设置1、纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。纵向水平杆接长宜采用对接扣件连接，也可采用搭接。其要求如下：当采用对接时，对接扣件应该交错布置，两根相邻纵向水平杆接头不宜设置在同步或同跨；不同步或不同跨两相邻接头在水平方向错开距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。当采用搭接时，搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm；2、外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；并且作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2；当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在纵向水平杆上，另一端应插入墙内，插入长度不应小于180mm。使用竹笆脚手板时，双排脚手架的横向水平杆两端。应用直角扣件固定在立杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在立杆上，另一端应插入墙内，插入长度亦不应小于180mm。3、高度在24m以下的单、双排脚手架均必须在脚手架外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45°60°之间。高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。4.3.4 脚手板、脚手片的铺设要求1、作业层脚手板应铺满、铺稳，离开墙面120150mm；2、冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。此三种脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130150mm，两块脚手板外伸长度的和不应大于300mm(如图a)；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm(如图b)。3、竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用直径1.2mm的镀锌钢丝固定在纵向水平杆上。4、作业层端部脚手板探头长度应取150mm，其板长两端均应与支承杆可靠地固定。脚手板探头应用直径3.2mm镀锌钢丝固定在支承杆件上； (a)脚手板对接； (b)脚手板搭接5、在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动；6、自顶层作业层的脚手板下计，宜每隔12m满铺一层脚手板。4.3.5 防护栏杆1、脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。2、选用18#铅丝张挂安全网，要求严密、平整。3、脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。4、脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。5、脚手架上门洞、出入口构造示意图4.3.6 连墙件1、连墙件数量的设置除应满足本规范计算要求外，尚应符合下表的规定。连墙件布置最大间距注：h步距；la纵距。2、连墙件的布置应符合下列规定： 宜靠近主节点设置，偏离主节点的距离不应大于300mm； 应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定； 宜优先采用菱形布置，也可采用方形、矩形布置； 一字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m（2步）。3、对高度在24m以下的单、双排脚手架，宜采用刚性连墙件与建筑物可靠连接，亦可采用拉筋和顶撑配合使用的附墙连接方式。严禁使用仅有拉筋的柔性连墙件。对高度24m以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。4、连墙件的构造应符合下列规定： 连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接； 连墙件必须采用可承受拉力和压力的构造。采用拉筋必须配用顶撑，顶撑应可靠地顶在混凝土圈梁、柱等结构部位。拉筋应采用两根以上直径4mm的钢丝拧成一股，使用的不应少于2股；亦可采用直径不小于6mm的钢筋。5、当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通长杆件与脚手架可靠连接，与地面的倾角应在45°60°之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。架高超过40m且有风涡流作用时，应采取抗上升翻流作用的连墙措施。6、连墙件构造示意图4.3.7 架体内封闭架内封闭示意图（一）架内封闭示意图（二）1、脚手架的架体里立杆距墙体净距最多为200mm，如因结构设计的限制大于200mm的必须铺设站人板，站人板设置平整牢固。2、脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。3、施工层以下外架每隔3步以及底部用密目网或其他措施进行封闭。4.4 检查验收4.4.1 新钢管的检查应符合下列规定：a、钢管有产品质量合格证，有质量检验报告，材质为Q235-A级钢。b、钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。c、钢管外径、壁厚、端面等的偏差，应符合规范规定。4.4.2 旧钢管的检查应符合下列规定：a、表面锈蚀深度应符合附表的规定。b、钢管弯曲变形应符合附表的规定。4.4.3 扣件的验收应符合下列规定：a、新扣件应生产许可证、法定检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时，应按现行国家标准的规定抽样检测。b、旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。c、新旧扣件均应进行防锈处理。4.4.4 脚手架应在下列阶段进行检查或验收：1）脚手架搭设前必须检查搭设人员是否持有特殊工种的有效上岗证。2）所用材料必须有合格证才能进场，并进行质量检查，合格后方可使用。 3）作业层上施加荷载前。4）每搭设完一步高度后。5）达到设计高度后。 6）遇有六级大风与大雨后。7）停用超过一个月。4.4.5 脚手架使用中，应定期检查下列项目： 1）杆件的设置和连接，连墙件、支撑等的构造是否符合要求。2）立杆是否松动，立杆是否悬空或移位。3）扣件螺栓是否松动。4）立杆的沉降与垂直度的偏差是否符合附表规定。 5）安全防护措施是否符合要求。6）是否超载。4.4.6 脚手架搭设过程中质量验收标准1）脚手架分段验收严格按建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011第八节及JGJ59-2011中“外脚手架检查评分表”，所列项目和施工方案要求的内容进行检查。填写验收记录单，并由搭设人员、安全员、施工员、技术负责人、项目经理签字认可后才能交付使用。2）构配件允许偏差详见下表:序号项 目允许偏差(mm)示 意 图检查工具1外径48mm壁厚3.5mm-0.5-0.45游标卡尺2钢管两端面切斜偏差1.7塞尺、拐角尺3钢管外表面锈蚀深度0.5游标卡尺4钢管弯曲：各种杆件钢管的端部弯曲l1.5m5钢板尺立杆钢管弯曲3ml4m4ml6.5m1220水平杆、斜杆的钢管弯曲l6.5m303）脚手架搭设的允许偏差和检验方法（详见下表）项目技术要求允许偏差(mm)示意图检查方法与工具地基基础表面坚实平整观察排水不积水垫板不晃动不滑动底座不沉降-10立杆垂直度最后验收垂直度2080m±100用经纬仪或吊线和卷尺下列脚手架允许水平偏差（mm）搭设中检查偏差的高度(m)总高度50m40m20mH=2H=10H=20H=30H=40H=50±7±20±40±60±80±100±7±25±50±70±100±7±50±100中间档次用插入法。间距步距±20±50±20钢板尺纵距横距纵向水平杆高差一根杆的两端±20水平仪或水平尺同跨内两根纵向水平杆高差±10双排脚手架横向水平杆外伸长度偏差外伸500mm-50钢板尺扣件安装主节点处各扣件中心点相互距离a150mm钢板尺同步立杆上两个相隔对节扣件的高差a500mm钢卷尺立杆上的对接扣件至主节点的距离ah/3纵向水平杆上的对接扣件至主节点的距离ala/3钢卷尺扣件螺栓拧紧扭力矩4065N·m扭力扳手剪刀撑斜杆与地面的倾角45°60°角尺脚手板外伸长度对接a=130-150mml300mm卷尺搭接a100mml200mm4）扣件拧紧抽样检查数目及质量判定标准（详见下表）项次检查项目安装扣件数量(个)抽检数量(个)允许的不合格数1连接立杆与纵(横)向水平杆或剪刀撑的扣件；接长立杆、纵向水平杆或剪刀撑的扣件120132005052连接横向水平杆与纵向水平杆的扣件(非主节点)120132005010第5章 安全管理5.1 安全管理要求1、 脚手架搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则GB 5036考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。2 、搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。严禁穿高跟鞋、拖鞋或硬底带钉易滑鞋作业，工具及零件要放在工具包内，服从指挥，集中思想、相互配合，拆除下来的材料不乱抛、乱扔。脚手架作业下方不准站人，架子工不准在脚手架上打闹、嬉戏。3、凡遭遇六级以上大风或下雨天气时，不得进行作业，雨后作业要待脚手架上雨水吹干后进行，防止滑落。4、靠近电源处搭拆脚手架，须将电源先切断或严密防护，必要时变更位置后方可进行作业，不允许将电源线拉在脚手架上，以防止漏电伤人。5、不准在脚手架上装机械设备、悬挑平台拉揽风绳及搭卸料槽等。6、脚手架使用中必须经常检查，清除架子上的杂物，严禁在架子上堆积过多的材料，或多人挤在一起，以免架子发生超载，造成事故。7、脚手架上施工材料要随用随运，施工荷载不得大于2.70KN/m2。使用的机具、材料等尽量放在脚手架里侧，以减小倾覆力矩。不得将模板支架、泵送砼的输送管等固定在脚手架上，以防超载。8、施工过程中，派专人负责经常检查脚手架，如发现连接部件有松动、位移等现象时，要及时采取加固措施。9、在建筑电气设计中，随着建筑物主体的施工，各种防雷接地线和引下线都在同步施工，建筑物的竖向钢筋就是防雷接地的引下线，所以双排架一次工作完成时，在每组架上只要找一至两处，用直径大于16mm的圆钢把架体与建筑物主体结构的竖直钢筋焊接起来（焊缝长度应大于接地线直径的6倍）。使架体良好接地。10、脚手架随建筑物增高而增高，并超过施工层一个步架高。11、脚手架搭设应沿建筑物四周一步一步升高，不得上下两步同时施工。12、使用期间严禁任意拆除连墙件，主接点处的大、小横杆及扫地杆。13、在脚手架上进行电、气焊时，必须有防火措施和专人看守。14、拆除脚手架时地面应作围拦和警戒标志，并派专人看护，严禁一切非操作人员入内。15、拆除时不得污染外墙面和破坏门窗。16、拆除前应将脚手架上存留的材料、杂物等清理干净，拆除后的钢管应分类堆放，零配件应装入容器，然后用塔吊或人货电梯运送至地面，严禁将材料、杂物等直接抛掷至地面。17、拆下来的各构配件必须及时分段集中运至地面，严禁将构配件抛掷至地面。18、运至地面的构配件须及时检查整修与保养，并按品种、规格随时码堆存放，置于干燥通风处，防止锈蚀。19、避雷措施1）、脚手架若在相邻建筑物、构筑物防雷保护范围之外，则应安装防雷装置，防雷装置的冲击接电电阻值不得大于30。2）、避雷针可用直径2532mm，壁厚不小于3 mm的镀锌钢管或直径不小于12mm的镀锌钢筋制作，设在房屋四角脚手架的立杆上，高度不小于lm，并将所有最上层的大横杆全部接通，形成避雷网络。3）、接地板可利用在施工过程中的垂直接地板，也可用直径不小于20mm的圆钢。水平接地板可用厚度不小于4mm、宽2540mm的角钢制作。接地板的设置，可按脚手架的长度不超过50m设置一个，接地板埋人地下的最高点，应在地面下深度不浅于500mm。埋设接地板时，应将新填土夯实。接地板不得设置在有蒸气管道或烟囱风道附近经常受热的土层内；位于地下水以上的砖石、焦碴或砂子内，均不得埋设接地板。4）、接地线可采用直径不小于8mm的圆钢或厚度不小于4mm的扁钢。接地线的连接应保证接触可靠。在脚手架的下部连接时，应用两道螺栓卡箍，并加设弹簧垫圈，以防松动，保证接触面不小于10cm2。连接时将接触表面的油漆及氧化层清除，使其有金属光泽，并涂以中性凡士林。接地线与接地板的连接应采用焊接，焊缝长度应大于接地线直径的6倍或扁钢宽度的2倍。5）、接地装置完成后，要用电阻表测定电阻是否符合要求。接地板的位置，应选择人们不易走到的地方，以避免和减少跨步电压的危害和防止接地线遭机械损伤。同时应注意与其他金属物或电缆之间保持一定距离(一般不小于3m)，以免发生击穿危害。在有强烈腐蚀性的土中，应使用镀铜或镀锌的接地板。 6）、在施工期间遇有雷雨时，钢脚手架上的操作人员应立即离开。5.2 日常使用、维护管理要求脚手架大多在露天使用，搭拆频繁，耗损较大，因此必须加强维护和管理，及时做好回收、清理、保管、整修、防锈、防腐等各项工作，才能降低损耗率，提高周转次数，延长使用年限，降低工程成本。脚手架在验收合格通过投入使用后，必须对其进行日常的保养和定期的全面检查和整修，才能保证其安全使用。脚手架日常的保养和维修必须每天进行一次，定期的维护保养一般每月进行一次。所以要求作业队对外脚手架进行日常的和定期的保养和维修，尤其是每次强风、暴雨过后都要认真检查整修后方可使用。日常维护管理要求如下：1 、使用完毕的脚手架架料和构件、零件要及时回收，分类整理，分类存放。堆放地点要场地平坦，排水良好，下设支垫。钢管、型钢最好放在室内，如果放在露天，应用毡、席加盖。扣件、螺栓及其他小零件，应用木箱、钢筋笼或麻袋、草包等容器分类贮存，放在室内。2、 弯曲的钢管杆件要调直，损坏的构件要修复，损坏的扣件、零件要更换。3 、做好钢铁件的防锈和木制件的防腐处理。搬运长钢管应采取措施防止弯曲。拆架应拆成单片装运，装卸时不得抛丢，防止损坏。4 、脚手架使用的扣件、螺栓、螺母、垫板、连接棒、插销等小配件极易丢失。在安装脚手架时，多余的小配件应及时收回存放，在拆卸脚手架时，散落在地面上小配件要及时收捡起来。5、 健全制度，加强管理，减少损耗和提高效益是脚手架管理的中心环节。比较普遍采用的管理办法有两种：A 由架子工班(组)管理，采用谁使用、谁维护、谁管理的原则，并建立积极的奖罚制度、做到确保施工需要，用毕及时归库、及时清理和及时维修保养，减少丢失和损耗。B 由材料部门集中管理，实行租赁制。施工队根据施工的需要向公司材料部门租
