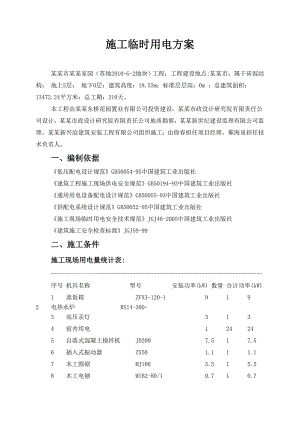

施工临时用电方案某某市某某家园（苏地2010-G-2地块）工程； 工程建设地点:某某市；属于砖混结构； 地上5层； 地下0层；建筑高度：18.53m；标准层层高：0m ；总建筑面积：13472.24平方米；总工期：210天。本工程由某某东桥花园置业有限公司投资建设，某某市政设计研究院有限责任公司设计，某某市政设计研究院有限责任公司地质勘察，某某新世纪建设监理有限公司监理，某某新兴沧建筑安装工程有限公司组织施工；由徐春担任项目经理，催海泉担任技术负责人。一、编制依据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社建筑施工安全检查标准JGJ59-99二、施工条件施工现场用电量统计表:-序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)1 蒸饭箱 ZFX3-120-1 9 1 9 2 电热水炉 RSl4-300-3 高压汞灯 3 1 3 4 宿舍用电 1 24 24 5 自落式混凝土搅拌机 JD200 7.5 1 7.5 6 插入式振动器 ZX50 1.1 1 1.1 7 木工圆锯 MJ106 5.5 1 5.5 8 木工电刨 MIB2-80/1 0.7 1 0.7 9 木工圆锯 MJ10 木压刨板机 MB11 插入式振动器 ZX50 1.1 1 1.1 12 井字架 JJZ-1 7.5 2 15 13 高压汞灯 3 1 3 14 钢筋调直机 GT4/14 4 1 4 15 钢筋切断机 QJ40 7 1 7 16 钢筋弯曲机 GW40 3 1 3 17 卷扬机（拉钢筋） JJK-1A 7 1 7 18 插入式振动器 ZX70 1.5 1 1.5 19 井字架 JJZ-1 7.5 2 15 20 高压汞灯 3 1 3 21 自落式混凝土搅拌机 JD200 7.5 1 7.5 22 自落式混凝土搅拌机 JD23 井字架 JJZ-1 7.5 3 22.5 24 自落式混凝土搅拌机 JD200 7.5 1 7.5 25 插入式振动器 ZX50C 1.1 1 1.1 -三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线直接埋地敷设，干线采用直接埋地敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。2、确定用电负荷:(1)、蒸饭箱Kx=0.5，Cos=0.4，tg=2.29将Jc=50%统一换算到Jc1 =100%的额定容量Pn=9kWPe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×9=6.36 kWPjs=Kx×Pe=0.5×6.36=3.18kWQjs=Pjs×tg=3.18×2.29=7.29kvar(2)、电热水炉Kx=0.7，Cos=0.6，tg=1.33将Jc=50%统一换算到Jc1 =100%的额定容量Pn=10kWPe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×10=7.07 kWPjs=Kx×Pe=0.7×7.07=4.95kWQjs=Pjs×tg=4.95×1.33=6.6kvar(3)、高压汞灯Kx=0.6，Cos=0.7，tg=1.02Pjs=0.6×3×1.1=1.98kWQjs=Pjs×tg=1.98×1.02=2.02kvar(4)、宿舍用电Kx=0.3，Cos=0.7，tg=1.02Pjs=0.3×24×1=7.2kWQjs=Pjs×tg=7.2×1.02=7.35kvar(5)、自落式混凝土搅拌机Kx=0.75，Cos=0.85，tg=0.62Pjs=0.75×7.5=5.625kWQjs=Pjs×tg=5.62×0.62=3.49kvar(6)、插入式振动器Kx=0.3，Cos=0.7，tg=1.02Pjs=0.3×1.1=0.33kWQjs=Pjs×tg=0.33×1.02=0.34kvar(7)、木工圆锯Kx=0.65，Cos=0.6，tg=1.33Pjs=0.65×5.5=3.575kWQjs=Pjs×tg=3.58×1.33=4.77kvar(8)、木工电刨Kx=0.65，Cos=0.6，tg=1.33Pjs=0.65×0.7=0.455kWQjs=Pjs×tg=0.45×1.33=0.61kvar(9)、木工圆锯Kx=0.65，Cos=0.6，tg=1.33Pjs=0.65×3=1.95kWQjs=Pjs×tg=1.95×1.33=2.6kvar(10)、木压刨板机Kx=0.65，Cos=0.6，tg=1.33Pjs=0.65×3=1.95kWQjs=Pjs×tg=1.95×1.33=2.6kvar(11)、插入式振动器Kx=0.3，Cos=0.7，tg=1.02Pjs=0.3×1.1=0.33kWQjs=Pjs×tg=0.33×1.02=0.34kvar(12)、井字架Kx=0.85，Cos=0.6，tg=1.33Pjs=0.85×15=12.75kWQjs=Pjs×tg=12.75×1.33=17kvar(13)、高压汞灯Kx=0.6，Cos=0.7，tg=1.02Pjs=0.6×3×1.1=1.98kWQjs=Pjs×tg=1.98×1.02=2.02kvar(14)、钢筋调直机Kx=0.65，Cos=0.7，tg=1.02Pjs=0.65×4=2.6kWQjs=Pjs×tg=2.6×1.02=2.65kvar(15)、钢筋切断机Kx=0.65，Cos=0.7，tg=1.02Pjs=0.65×7=4.55kWQjs=Pjs×tg=4.55×1.02=4.64kvar(16)、钢筋弯曲机Kx=0.65，Cos=0.7，tg=1.02Pjs=0.65×3=1.95kWQjs=Pjs×tg=1.95×1.02=1.99kvar(17)、卷扬机（拉钢筋）Kx=0.85，Cos=0.6，tg=1.33Pjs=0.85×7=5.95kWQjs=Pjs×tg=5.95×1.33=7.93kvar(18)、插入式振动器Kx=0.3，Cos=0.7，tg=1.02Pjs=0.3×1.5=0.45kWQjs=Pjs×tg=0.45×1.02=0.46kvar(19)、井字架Kx=0.85，Cos=0.6，tg=1.33Pjs=0.85×15=12.75kWQjs=Pjs×tg=12.75×1.33=17kvar(20)、高压汞灯Kx=0.6，Cos=0.7，tg=1.02Pjs=0.6×3×1.1=1.98kWQjs=Pjs×tg=1.98×1.02=2.02kvar(21)、自落式混凝土搅拌机Kx=0.75，Cos=0.85，tg=0.62Pjs=0.75×7.5=5.625kWQjs=Pjs×tg=5.62×0.62=3.49kvar(22)、自落式混凝土搅拌机Kx=0.75，Cos=0.85，tg=0.62Pjs=0.75×11=8.25kWQjs=Pjs×tg=8.25×0.62=5.11kvar(23)、井字架Kx=0.85，Cos=0.6，tg=1.33Pjs=0.85×22.5=19.125kWQjs=Pjs×tg=19.12×1.33=25.5kvar(24)、自落式混凝土搅拌机Kx=0.75，Cos=0.85，tg=0.62Pjs=0.75×7.5=5.625kWQjs=Pjs×tg=5.62×0.62=3.49kvar(25)、插入式振动器Kx=0.3，Cos=0.7，tg=1.02Pjs=0.3×1.1=0.33kWQjs=Pjs×tg=0.33×1.02=0.34kvar(26)总的计算负荷计算，总箱同期系数取Kx=0.9总的有功功率Pjs=Kx×Pjs=0.9×(3.18+4.95+1.98+7.2+5.62+0.33+3.58+0.45+1.95+1.95+0.33+12.75+1.98+2.6+4.55+1.95+5.95+0.45+12.75+1.98+5.62+8.25+19.12+5.62+0.33)=103.898kW总的无功功率Qjs=Kx×Qjs=0.9×(7.29+6.6+2.02+7.35+3.49+0.34+4.77+0.61+2.6+2.6+0.34+17+2.02+2.65+4.64+1.99+7.93+0.46+17+2.02+3.49+5.11+25.5+3.49+0.34)=118.463kvar总的视在功率Sjs=(Pjs2+Qjs2)1/2=(103.8982+118.4632)1/2=157.57kVA总的计算电流计算Ijs=Sjs/(1.732×Ue)=157.57/(1.732×0.38)=239.41A3、1号干线(生活区）线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。(1)、蒸饭箱开关箱至蒸饭箱导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.4，tg=2.29Ijs=Kx×Pe/(1.732×Ue×Cos)=1×6.36/(1.732×0.38×0.4)=24.17Aii)选择导线选择XV-4×10，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir=40A，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800。(2)、电热水炉开关箱至电热水炉导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.6，tg=1.33Ijs=Kx×Pe/(1.732×Ue×Cos)=1×7.07/(1.732×0.38×0.6)=17.91Aii)选择导线选择XV-4×10，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir=40A，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800。(3)、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.7，tg=1.02Ijs=Kx×Pe/(Ue×Cos)=1×3/(0.22×0.7)=19.48Aii)选择导线选择XV-4×10，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ15-100/3 ，其脱扣器整定电流值为Ir=80A，熔断器RT0-100其最大熔体电流为IRD=100A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800。(4)、宿舍用电开关箱至宿舍用电导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.7，tg=1.02Ijs=Kx×Pe/(Ue×Cos)=1×1/(0.22×0.7)=6.49Aii)选择导线选择XV-4×10，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备由于开关控制24台用电器，开关的电流为Ir=6.49×24(台数)=155.84A。选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir=200A，熔断器RT0-200其最大熔体电流为IRD=200A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800。(5)、自落式混凝土搅拌机开关箱至自落式混凝土搅拌机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.85，tg=0.62Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×7.5/(1.732×0.38×0.85)=13.41Aii)选择导线选择XV-4×10，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir=16A，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800。(6)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.7，tg=1.02Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×1.1/(1.732×0.38×0.7)=2.39Aii)选择导线选择XV-4×10，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir=40A，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800。(7)、1.1动力分箱（食堂）至第1组电机(蒸饭箱、电热水炉)的开关箱的导线截面及分配箱内开关的选择i)计算电流蒸饭箱Kx=0.5，Cos=0.4，tg=2.29Ijs=Kx×Pe×台数/(1.732×Ue×Cos)=0.5×6.36×1/(1.732×0.38×0.4)=12.09A电热水炉Kx=0.7，Cos=0.6，tg=1.33Ijs=Kx×Pe×台数/(1.732×Ue×Cos)=0.7×7.07×1/(1.732×0.38×0.6)=12.53AIjs(1组电机)=24.62A该组中最大的开关箱电流Ijs=24.17A由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数两者中取大值Ijs=24.62×1.1=27.08Aii)选择导线选择XV-4×16，空气明敷/架空线路时其安全载流量为76A。iii)选择电气设备选择分配箱内开关为DZ15-100/3，其脱扣器整定电流值为Ir=80A，漏电保护器为ZBM1-800。(8)、1号照明分箱至第1组照明灯具(高压汞灯)的开关箱的导线截面及分配箱内开关的选择i)计算电流高压汞灯Kx=0.6，Cos=0.7，tg=1.02Ijs=Kx×Pe×台数/(Ue×Cos)=0.6×3×1/(0.22×0.7)=11.69AIjs(1组灯具)=11.69A该组中最大的开关箱电流Ijs=19.48A两者中取大值Ijs=19.48Aii)选择导线选择XV-4×10，空气明敷/架空线路时其安全载流量为57A。iii)选择电气设备选择分配箱内开关为DZ5-50/3，其脱扣器整定电流值为Ir=40A，漏电保护器为ZBM1-800。(9)、1号照明分箱至第12组照明灯具(宿舍用电)的开关箱的导线截面及分配箱内开关的选择i)计算电流宿舍用电Kx=0.3，Cos=0.7，tg=1.02Ijs=Kx×Pe×台数/(Ue×Cos)=0.3×1×24/(0.22×0.7)=46.75AIjs(12组灯具)=46.75A该组中最大的开关箱电流Ijs=155.84A两者中取大值Ijs=155.84Aii)选择导线选择XV-4×50，空气明敷/架空线路时其安全载流量为158A。iii)选择电气设备选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir=200A，漏电保护器为ZBM1-800。(10)、1.2动力分箱（搅拌机1）至第1组电机(自落式混凝土搅拌机、插入式振动器)的开关箱的导线截面及分配箱内开关的选择i)计算电流自落式混凝土搅拌机Kx=0.75，Cos=0.85，tg=0.62Ijs= Kx ×Pe ×台数/(1.732×Ue×Cos)=0.75×7.5×1/(1.732×0.38×0.85)=10.05A插入式振动器Kx=0.3，Cos=0.7，tg=1.02Ijs= Kx ×Pe ×台数/(1.732×Ue×Cos)=0.3×1.1×1/(1.732×0.38×0.7)=0.72AIjs(1组电机)=10.77A该组中最大的开关箱电流Ijs=13.41A由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数两者中取大值Ijs=13.41×1.1=14.75Aii)选择导线选择XV-4×16，空气明敷/架空线路时其安全载流量为76A。iii)选择电气设备选择分配箱内开关为DZ15-100/3，其脱扣器整定电流值为Ir=80A，漏电保护器为ZBM1-800。(11)1.1动力分箱（食堂）进线及进线开关的选择i)计算电流Kx=0.7，Cos=0.9Ijs=Kx×Pe/(1.732×Ue×Cos)=0.7×19/(1.732×0.38×0.9)=22.45A该分箱下最大组线电流Ijs=27.08A两者中取大值Ijs=27.08Aii)选择导线选择XV-4×10，直接埋地时其安全载流量为71A。iii)选择电气设备选择分配箱内开关为DZ5-50/3，其脱扣器整定电流值为Ir=40A，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800。(12)1号照明分箱进线及进线开关的选择i)计算电流Kx=0.7，Cos=0.9Ijs=Kx×Pe/(1.732×Ue×Cos)=0.7×4/(1.732×0.38×0.9)=4.73A该分箱下最大组线电流Ijs=155.84A由于分配箱下有多组机械，所以最大电流需要乘以1.1的系数两者中取大值Ijs=155.84×1.1=171.43Aii)选择导线选择XV-4×70，直接埋地时其安全载流量为213A。iii)选择电气设备选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir=200A，熔断器RT0-200其最大熔体电流为IRD=200A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800。(13)1.2动力分箱（搅拌机1）进线及进线开关的选择i)计算电流Kx=0.7，Cos=0.9Ijs=Kx×Pe/(1.732×Ue×Cos)=0.7×8.6/(1.732×0.38×0.9)=10.16A该分箱下最大组线电流Ijs=14.75A两者中取大值Ijs=14.75Aii)选择导线选择XV-4×10，直接埋地时其安全载流量为71A。iii)选择电气设备选择分配箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir=16A，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800。(14)1号干线(生活区）导线截面及出线开关的选择i)计算电流：按导线安全载流量：Kx=0.9，Cos=0.9Ijs=Kx×Pe/(1.732×Ue×Cos)=0.9×31.6/(1.732×0.38×0.9)=48.01A该干线下最大的分配箱电流Ijs=171.43A由于该干线下有多个分配箱，所以最大电流需要乘以1.1的系数选择的电流Ijs=171.43×1.1=188.57A按允许电压降：S=Kx×(P×L)/CU=0.9×966/(77×5)=2.258mm2选择XV-4×70，直接埋地时其安全载流量为213A。ii)选择出线开关1号干线(生活区）出线开关选择DZ10-250/3，其脱扣器整定电流值为Ir=200A，熔断器RT0-200其最大熔体电流为IRD=200A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800。4、2号干线(木工）线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。(1)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.6，tg=1.33Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×5.5/(1.732×0.38×0.6)=13.93Aii)选择导线选择XV-4×10，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为HD17，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800。(2)、木工电刨开关箱至木工电刨导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.6，tg=1.33Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×0.7/(1.732×0.38×0.6)=1.77Aii)选择导线选择XV-4×10，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为HD17，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800。(3)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.6，tg=1.33Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×3/(1.732×0.38×0.6)=7.6Aii)选择导线选择XV-4×10，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为HD17，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800。(4)、木压刨板机开关箱至木压刨板机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.6，tg=1.33Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×3/(1.732×0.38×0.6)=7.6Aii)选择导线选择XV-4×10，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为HD17，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800。(5)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.7，tg=1.02Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×1.1/(1.732×0.38×0.7)=2.39Aii)选择导线选择XV-4×10，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir=40A，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800。(6)、井字架开关箱至井字架导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.6，tg=1.33Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×7.5/(1.732×0.38×0.6)=18.99Aii)选择导线选择XV-4×10，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备由于开关控制2台用电器，开关的电流为Ir=18.99×2(台数)=37.98A。选择开关箱内隔离开关为DZ15-100/3 ，其脱扣器整定电流值为Ir=80A，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800。(7)、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.7，tg=1.02Ijs=Kx×Pe/(Ue×Cos)=1×3/(0.22×0.7)=19.48Aii)选择导线选择XV-4×10，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir=40A，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800。(8)、2.1动力分箱至第1组电机(木工圆锯、木工电刨、木工圆锯、木压刨板机、插入式振动器、井字架)的开关箱的导线截面及分配箱内开关的选择i)计算电流木工圆锯Kx=0.65，Cos=0.6，tg=1.33Ijs= Kx ×Pe ×台数/(1.732×Ue×Cos)=0.65×5.5×1/(1.732×0.38×0.6)=9.05A木工电刨Kx=0.65，Cos=0.6，tg=1.33Ijs= Kx ×Pe ×台数/(1.732×Ue×Cos)=0.65×0.7×1/(1.732×0.38×0.6)=1.15A木工圆锯Kx=0.65，Cos=0.6，tg=1.33Ijs= Kx ×Pe ×台数/(1.732×Ue×Cos)=0.65×3×1/(1.732×0.38×0.6)=4.94A木压刨板机Kx=0.65，Cos=0.6，tg=1.33Ijs= Kx ×Pe ×台数/(1.732×Ue×Cos)=0.65×3×1/(1.732×0.38×0.6)=4.94A插入式振动器Kx=0.3，Cos=0.7，tg=1.02Ijs= Kx ×Pe ×台数/(1.732×Ue×Cos)=0.3×1.1×1/(1.732×0.38×0.7)=0.72A井字架Kx=0.85，Cos=0.6，tg=1.33Ijs= Kx ×Pe ×台数/(1.732×Ue×Cos)=0.85×7.5×2/(1.732×0.38×0.6)=32.29AIjs(1组电机)=53.08A该组中最大的开关箱电流Ijs=37.98A由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数两者中取大值Ijs=53.08×1.1=58.39Aii)选择导线选择XV-4×16，空气明敷/架空线路时其安全载流量为76A。iii)选择电气设备选择分配箱内开关为DZ15-100/3，其脱扣器整定电流值为Ir=80A，漏电保护器为ZBM1-800。(9)、2号照明分箱至第1组照明灯具(高压汞灯)的开关箱的导线截面及分配箱内开关的选择i)计算电流高压汞灯Kx=0.6，Cos=0.7，tg=1.02Ijs=Kx×Pe×台数/(Ue×Cos)=0.6×3×1/(0.22×0.7)=11.69AIjs(1组灯具)=11.69A该组中最大的开关箱电流Ijs=19.48A两者中取大值Ijs=19.48Aii)选择导线选择XV-4×10，空气明敷/架空线路时其安全载流量为57A。iii)选择电气设备选择分配箱内开关为DZ5-50/3，其脱扣器整定电流值为Ir=40A，漏电保护器为ZBM1-800。(10)2.1动力分箱进线及进线开关的选择i)计算电流Kx=0.7，Cos=0.9Ijs=Kx×Pe/(1.732×Ue×Cos)=0.7×20.8/(1.732×0.38×0.9)=24.58A该分箱下最大组线电流Ijs=58.39A两者中取大值Ijs=58.39Aii)选择导线选择XV-4×16，直接埋地时其安全载流量为93A。iii)选择电气设备选择分配箱内开关为DZ15-100/3，其脱扣器整定电流值为Ir=80A，熔断器RT0-100其最大熔体电流为IRD=100A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800。(11)2号照明分箱进线及进线开关的选择i)计算电流Kx=0.7，Cos=0.9Ijs=Kx×Pe/(1.732×Ue×Cos)=0.7×3/(1.732×0.38×0.9)=3.55A该分箱下最大组线电流Ijs=19.48A两者中取大值Ijs=19.48Aii)选择导线选择XV-4×10，直接埋地时其安全载流量为71A。iii)选择电气设备选择分配箱内开关为DZ5-50/3，其脱扣器整定电流值为Ir=40A，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800。(12)2号干线(木工）导线截面及出线开关的选择i)计算电流：按导线安全载流量：Kx=0.9，Cos=0.9Ijs=Kx×Pe/(1.732×Ue×Cos)=0.9×23.8/(1.732×0.38×0.9)=36.16A该干线下最大的分配箱电流Ijs=58.39A由于该干线下有多个分配箱，所以最大电流需要乘以1.1的系数选择的电流Ijs=58.39×1.1=64.23A按允许电压降：S=Kx×(P×L)/CU=0.9×2096/(77×5)=4.9mm2选择XV-4×10，直接埋地
