住宅楼模板专项施工方案#重庆#模板计算书.doc

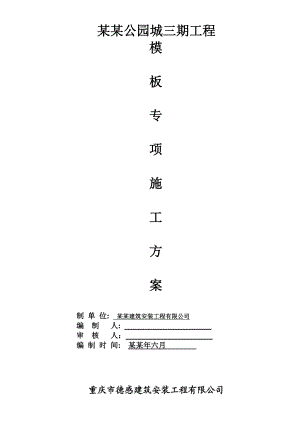

某某公园城三期工程模板专项施工方案制 单 位: 某某建筑安装工程有限公司编 制 人: 审 核 人： 编 制 时 间: 某某年六月 重庆市德感建筑安装工程有限公司施工组织设计（施工技术、专项方案）内审表内审表编号：DJ某某公园城 （三期工程模板施工方案） 工程名称某某公园城方案名称三期工程模板施工方案高度/层数92.8米 /32层建设单位某某县金科众玺置业有限公司结构形式（工程分类）薄壁框架建筑面积平方米项目部名称重庆市德感建筑安装工程有限公司某某公园城项目部编制单位（项目部）重庆市德感建筑安装工程有限公司某某公园城项目部编制人王迎春签 字项目部意见已按设计施工图说、相关规范、标准、图集、施工图会审、交底纪要、公司“三个标准一体化管理”文件， 结合公司管理制度编制完成，请审核、审批。项目经理李光建签 字编报时间 年 月 日总工办技术处（安全处）审核人何朝明签 字审核时间 年 月 日总 工程 师王伟签 字审批时间 年 月 日备 注用表说明：1、审批意见：填写讨论的主要结论，包括应修改部分的内容。2、本表由项目部填写相应内容后，将施工组织设计（专项方案）和内审表，用电子文件按网上办公流程，分类报送总工办工程主管工程师审核、审批、签章;本内审表由公司打印。3、内审表编号由项目部填写，编写方法：项目代码+文件名+报批日期8位数。4、页眉括号内填写方案名称。5、所有相关责任人均要签字，表内填写和打印后手签同时并存。6、经审核通过的施组（方案），由项目部打印，索表时将审后纸质方案带一套来公司备查。施工组织设计（方案）报审表工程名称： 某某公园城 致：重庆佳兴建设监理有限公司 我方已根据施工合同的有关规定完成了三期工程模板施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附件：三期工程模板施工方案 5 份。 承包单位（章） 项目经理 日 期 专业监理工程师审查意见： 专业监理工程师 日 期 总监理工程师审查意见：项目监理机构 总监理工程师 日 期 金科集团建设工程施工组织设计（方案）报审表工程名称：某某公园城 编号致某某县金科众玺置业有限公司 （建设单位或监理单位）我方已根据施工合同的有关规定编制完成了三期工程模板施工方案工程的施工组织设计（方案），并经我单位技术负责人审核批准，请予以审查。本施工组织设计（方案）中，涉及到费用增加的情况如下：无。我方慎重声明，不论实际情况有无额外费用发生，我方均不计取。有。具体费用组成情况详见费用增加审批表（附表），请予核定。附 ：三期工程模板施工方案 5 份 承包人（盖章） 技术负责人 项目经理 日期 监理机构意见 经办人： 日期： 负责人： 日期：建 设 单 位 意 见工 程 部经办人： 日期：负责人： 日期：成本控制部经办人： 日期：负责人： 日期：技术负责人工程分管领导备注： 1.建设单位工程部审查施工组织设计中技术方面的内容，成本控制部审查施工组织设计中经济方面的内容。2.资料一式四份：建设单位工程部、成本控制部、监理机构，施工单位各一份。模板专项施工方案一、 编制依据 建筑结构荷载规范（GB50009-2011）中国建筑工业出版社； 混凝土结构设计规范（GB50010-2010）中国建筑工业出版社； 建筑施工计算手册江正荣著 中国建筑工业出版社； 建筑施工手册第四版 中国建筑工业出版社；钢结构设计规范（GB50017-2011）中国建筑工业出版社； 二、 工程概况 本工程为某某公园城三期工程B1B6#楼及地下车库，位于璧山县南门水库旁，B1、B2#楼建筑面积共计39003.87平方米，建筑层数为地上24层，地下2层，建筑高度为69.6米；B3#楼建筑面积21040.98，地上24层，地下3层，建筑高度69.9米；B4、B5#楼建筑面积48981.59，地上32层，地下一层，建筑高度93.1米；B6#楼建筑面积9313.44，地上18层，建筑高度56.1米；D2地下车库建筑面积16678.83，地下1层；该住宅安全等级为二级，抗震类别为丙类，抗震设防烈度为6度，建筑结构类型为钢筋混凝土剪力墙结构，抗震等级四级，建筑主体结构设计合理使用年限为50年，屋面防水等级为级，地下室防水等级二级。 三、 方案选择 本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点： 1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、针对本工程负一层层高均大于4米，在对负一层支撑搭设时，首先将基层平整，并在每一根立杆下设置垫木，待柱模板加固完后，必须对整个支撑体系再次加固处理，在必要位置设置剪刀撑及斜撑，已保证支撑体系稳定性。 6、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求，要符合省文明标化工地的有关标准。 7、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下方案。 四、 材料选择 按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。 采用18mm复合木模板，在木工车间制作施工现场组拼，背内楞采用60×80 木方，柱箍采用80×100 木方围檩加固，采用可回收m12对拉螺栓进行加固（地下室外柱采用止水螺栓）。边角处采用木板条找补，保证楞角方直、美观。斜向支撑，采用48×2.8钢管斜向加固（尽量取45°）五、 模板安装本工程模板采用木模板 。一、施工工艺：模板施工顺序为：基础模柱模墙模梁模顶板模梁墙柱头模其中各段施工工艺流程为：1、柱模：弹柱位置线找平层做定位墩安装柱模板安柱箍安拉杆及加固办理预检2、墙模：弹线检查安装门窗口模板一侧模板就位安装斜撑插入穿墙螺栓及塑料套清扫墙内垃圾安装另一侧模3、梁模：弹出梁轴线及水平线并复核搭设梁模支架安装梁底楞或梁卡安装梁底模梁底起拱绑扎钢筋安装梁侧模安装上下锁口楞，斜撑楞和对柱螺栓复核梁模尺寸位置加固后验收4、板模：搭设支架安装板模木楞调整楼板下皮标高及起拱铺设模板检查模板上皮标高，平整度绑板筋二、主要部位模板支设方案1、剪力墙模剪力墙模采用整块木模板（竖放）竖楞采用50*100木枋，竖向木枋间距300mm，横向采用双排F48*2.8钢管，间距为500mm。模板加固采用配套F14穿墙螺杆，螺杆按500*500间距排设，另为防止砼墙上下口接头位置胀模及保证接头位置施工缝不漏浆，上层模板应低于下层板面200并有穿墙螺杆固定。 2、柱模柱模采用木胶板，加固肋条采用50*100木枋及F48钢管紧固，用来穿螺杆的PVC管长度等于砼构件厚度，即PVC管正好卡在两侧模板的里边，且在PVC管与模板的接触面处加设专用砼内衬，以防模板变形，采取这种施工方法可以取消原施工方法中墙柱内支模用的钢筋撑铁，大大节约钢材用量，且浇筑完的砼观感好。3、梁模梁模采用木胶板，加固肋条采用50*100木枋及F48*2.8钢管做背杠，当梁高超过600mm，梁宽超过300mm时增设穿梁拉杆，拉杆通过“3”型卡、螺帽与加固肋条连接，螺杆横向间距为600mm，竖向间距视梁高而定，梁高600-800mm时设一道拉杆，800-1200时设二道拉杆，12001500设三道拉杆。梁底模为先加工成型模板（块）拼成，梁侧模则按交叉梁位置留设岔口，具体支设方案如下：（1）、在柱子上弹出轴线，用F12钢筋打定位桩间距600mm，梁位置线及水平线、钉柱头模板。（2）、按设计标高调整水平担杆标高，然后安放梁底模，并拉线找平，当梁底跨度大于或等于4m时，跨中梁底处按设计要求起拱，如设计无明确要求时，按起拱高度为梁跨度的13起拱，主次梁交接时，先主梁起拱，后次梁起拱，悬挑梁需在悬臂处起拱5。（3）、支撑高度在4.5m以下时，设二道水平拉杆并设剪刀撑，超过4.5m时，设双排立杆、三道水平拉杆及剪刀撑。（4）、根据所弹墨线安装梁侧模板，顶撑杆及斜撑等。（5）、为保证梁在砼在浇筑时不发生变形，其梁下支架立杆设三排，立杆间距£800mm。 4、板模采用木模板做面板，木枋做背肋，满堂钢管脚手架做支撑及加固，根据工程特点，凡密肋楼盖处立杆间距为£800mm，其它板为£1000mm，立杆距密肋梁间距为£250mm，为保证支撑的牢固性，设一道扫地杆，二道水平杆，木枋背肋按大龙骨间距600-1200mm，小龙骨间距400600mm排设。铺板底模板时应从四周向中心铺设，在中间收口板模铺设完毕后，应清扫干净。三、模板支设条件1、基础：基础垫层浇注完毕，并已经验收合格，垫层面积水排除干净；垫层已弹好梁线和底板边线并已清理干净。2、现浇板、圈梁、楼梯：砖砌体已经验收合格，允许进行下道工序施工。各楼层已弹好标高控制线，梁板模板位置、标高等已经验收合格。四、支设拆除通用要求1、支设： （1）、选用的模板平整、无翘曲、变形、坑凹等缺陷。选用的胶合板无烂板，或将烂板部分锯除后方可使用。（2）、模板拼装时，板缝必须用海绵条或双面胶预先夹挤处理后方可继续进行拼装。（3）、钢管支设必须满足稳定性、强度、刚度要求，扣件必须拧紧。（4）、模板内侧或表面需平整，接缝严密，不得漏缝。（5）、模板支设调整时不得对木模、扣件等硬砸，以免损坏其使用性能。（6）、各种预埋件和预留孔洞的规格尺寸、数量、位置必须符合图纸要求。（7）、柱模、梁模必须预先于加工场制作完毕并经过预先拼装后，方可运至施工现场使用。（8）、梁板柱接头一律采用专门制作的定型接头模板。（9）、梁模板按要求起拱。五、模板支设节点处理：1、梁柱接头：根据以前柱砼接头施工经验，拼缝不严，导致砼浇注时接头处漏浆严重，造成接头砼质量差。现采取在柱接头处粘2mm双面胶带或粘海绵条，再拼接模板 。2、楼梯段模板：以往楼梯踏步模支设时，只支设踏步侧、立面，踏步上平面不支模板。砼施工时，容易造成踏步上平面不平整，踏步高度不一致，易跑模，及施工人员上下楼梯成品不易保护、踩上脚印等缺点。吸取以前经验，现改为全封闭，踏步楼板为浇捣砼、下料方便，每隔三、四步留一块活动踏步上平面模板。待砼浇捣到该踏步时，再封死。继续浇捣直到该楼梯砼完。该施工方法施工楼梯段踏步，尺寸较准确，可以直接贴面砖或进行大理石装修，不用剔凿。六、 模板拆除1、模板的拆除时间根据工地所留同条件养护试块的强度决定。2、墙、柱及梁侧模在砼强度能保证其表面及棱角不因拆模而受损坏后即可拆除。3、梁板底模在砼强度达到下表条件后，方可拆除。拆除模板时的混凝土强度及时间参考表构件类别构件跨度达到设计的混凝土立方体抗压强度标准的百分率（%）参考天数夏季冬季板2505-6天7-8天2，87511-12天19-20天810028天28天梁、拱、壳87511-12天19-20天810028天28天悬臂构件10028天28天注：当夏天气温35°C，连续三天以上时，拆模时间可提前1-2天。4、模板拆除顺序遵循先支后拆、后支先拆，先拆不承重的模板，后拆承重部分模板，自上而下，支架先拆侧向支撑后拆竖向支撑的原则。5、模板工程作业组织，遵从某一区段的支模与拆模，由同一个作业班组人员施工，由于支模时已考虑到拆模的安全与方便，且拆模时其班组人员熟知情况，易找到关键点、位，对拆模的进度、安全、模板及配件的保护都有利。6、拆模时不得用钢棍或铁锤猛击乱撬，以防砼外观及内部受损，严禁使拆下的模板自由坠落于地面。7、拆下的模板立即组织人员清理表面，在刷完脱模剂后方可吊入下层进行拼装。8、未经技术人员通知，不经施工员安排，任何人员不得随意拆除模板、支撑及加固系统。七、质量控制及成品保护1、质量保证措施（1）、针对本工程特征，拟设木工放样人员2名，配合安质部门及监理工程师对模板工程进行监督、检查，以确保模板施工质量，其质量控制框架图如下：总工程师技术部长安质部技术员木工放样师木工施工作业班组（2）、模板支设完毕后，由施工员、质检人员会同木工班组长进行联合检查，对所有模板的清洁、加固、接缝是否符合要求，并对模板的轴线、标高、垂直度进行复核，经复检合格后由工地质检人员通知甲方监理进行三方验收，验收通过后方可浇筑砼。2、质量控制要点（1）、梁、板模板现象：梁、板底不平、下挠、梁侧模不平直，梁上下口胀模。控制方法：梁、板底模板的龙骨及支撑的截面尺寸及间距应通过设计计算决定，使模板的支撑系统有足够的强度和刚度，且作业中应认真执行设计要求，以防止砼浇筑时模板变形。模板支柱应座落在坚实的地面上，且各扣件应紧固，避免因支柱下沈引起梁板产生下挠，同时梁、板模板应按设计及规范要求起拱，梁模板上下口设置销口楞后再进行侧模加固，以保证上、下口模板不变形。（2）、柱模板A、现象：胀模，断面尺寸不准控制方法：根据柱高和断面尺寸设计校算柱箍尺寸和间距以及对大断面柱使用穿柱螺杆和竖向钢楞，以保证柱模的强度、刚度足以抵抗砼的侧压力。B、现象：柱身扭向控制方法：支模前先校正柱筋，使其首先不扭向，安装斜撑或拉锚吊线找垂直时，相邻两片柱模从上端每面吊两点，使线坠到地面，线坠所立两点到柱边所弹墨线距离均相等，从而保证柱不扭向。C、现象：轴线位移，一排柱不在同一直线上控制方法：成排柱子、支模前先在地面上弹出柱轴线及轴边通线，然后分别弹出每柱的另一方向轴线，再确定柱的另两条边线。支柱模时，先立两端柱模，校正垂直与位置无误后，柱模顶柱通线，再支中间柱模，柱距较小时，通排支设水平拉杆及剪力撑，柱距较大时，每柱分别四面支撑，保证每柱的垂直及位置正确。（3）、墙模板A、现象：墙体厚度不一，平整度差控制方法：模板设计有足够的强度和刚度，龙骨的尺寸和间距，穿墙螺栓间距，墙体的支撑方法严格按施工交底执行。B、现象：墙体烂根，模板接缝处跑浆控制方法：模板根部先用砂浆找平塞严，下口用木方与预埋件顶牢，模板间卡固措施牢靠。C、现象：门窗洞口变形控制方法：将门窗模板与墙模及墙体钢筋固定牢固，门窗模板内设剪刀支撐。3、文明施工所有木模、木方、钢管在支、拆模及运输时，应轻搬轻放，发现模板有变形的应及时修理，模板拆完后应及时清理干净表面砼渣，并涂刷脱模剂分规格码放。木模不得随意开洞，锯口、堵缝小块九夹板及不能再利用之模板不得随意乱放，应运到工地废料收集点集中码放。所有卡扣分类别在拆模时用编织带集中收集，然后吊入下层进行施工，不得随意抛弃及混装。每层楼面拆完模后必须清理完所有楼板面上的垃圾及废料，做到文明施工，规范作业。模板支设完毕后，应清扫干净梁底、板上锯末、木屑。八、模板支设质量验收标准：1、模板及其支架必须有足够的强度、刚度、稳定性。管架的支撑部分必须有足够的支承面积，并有适当的排水措施。2、接缝宽度不得大于1mm，并用海绵或胶带封严。3、所有模板使用前必须清理、刷隔离剂。4、允许偏差项目：序号项目允许偏差1轴线位移基础5柱墙梁52标高±53截面尺寸基础±10柱墙梁+4 -54每层垂直度35相邻两板表面高低差26表面平整度57预埋钢板中心线位移38预埋管孔中心线位移310预留洞中心线位移10截面内部尺寸+10 ，-0 3、其他注意事项 在模板工程施工过程上中，严格按照模板工程质量控制程序施工，另外对于一些质量通病制定预防措施，防患于未然，以保证模板工程的施工质量。严格执行交底制度，操作前必须有单项的施工方案和给施工队伍的书面形式的技术交底。 （1）胶合板选统一规格，面板平整光洁、防水性能好的。 （2）进场木方先压刨平直统一尺寸，并码放整齐，木方下口要垫平。 （3）墙模板安装基层找平，并粘贴海绵条，模板下端与事先做好的定位基准靠紧，以保证模板位置正确和防止模板底部漏浆，在外墙继续安装模板前，要设置模板支撑垫带，并校正其平直。 （4）墙模板的对拉螺栓孔平直相对，穿插螺栓不得斜拉硬顶。内墙穿墙螺栓套硬塑料管，塑料管长度比墙厚少23mm。 （6）门窗洞口模板制作尺寸要求准确，校正阳角方正后加固，固定，对角用木条拉上以防止变形。 （7）支柱所设的水平撑与剪刀撑，按构造与整体稳定性布置。 4、脱模剂及模板堆放、维修 （1）木胶合板选择水性脱模剂，在安装前将脱膜剂刷上，防止过早刷上后被雨水冲洗掉。 （2）模板贮存时，其上要有遮蔽，其下垫有垫木。垫木间距要适当，避免模板变形或损伤。 （3）装卸模板时轻装轻卸，严禁抛掷，并防止碰撞，损坏模板。周转模板分类清理、堆放。 （4）拆下的模板，如发现翘曲，变形，及时进行修理。破损的板面及时进行修补。 六 、安全、环保文明施工措施 （1）高空拆模时操作人员必须挂好、系好安全带。 （2）支模前必须搭好相关脚手架（见本工程脚手架方案及相关方案、相关安全操作规程等）。（3）在拆墙模前不准将脚手架拆除。 （4）浇筑混凝土前必须检查支撑是否可靠、扣件是否松动。浇筑混凝土时必须由模板支设班组设专人看模，随时检查支撑是否变形、松动，并组织及时恢复。经常检查支设模板吊钩、斜支撑及平台连接处螺栓是否松动，发现问题及时组织处理。 （5）木工机械必须严格使用倒顺开关和专用开关箱，一次线不得超过3m，外壳接保护零线，且绝缘良好。电锯和电刨必须接用漏电保护器，锯片不得有裂纹（使用前检查，使用中随时检查）；且电锯必须具备皮带防护罩、锯片防护罩、分料器和护手装置。使用木工多用机械时严禁电锯和电刨同时使用；使用木工机械严禁戴手套；长度小于50cm 或厚度大于锯片半径的木料严禁使用电锯；两人操作时相互配合，不得硬拉硬拽；机械停用时断电加锁。 （6）用塔吊吊运模板时，必须由起重工指挥，严格遵守相关安全操作规程。模板安装就位前需有缆绳牵拉，防止模板旋转不善撞伤人；垂直吊运必须采取两个以上的吊点，且必须使用卡环吊运。不允许一次吊运二块模板 （7）在电梯间进行模板施工作业时，必须层层搭设安全防护平台。因混凝土侧力既受温度影响，又受浇筑速度影响，因此当夏季施工温度较高时，可适当增大混凝土浇筑速度，秋冬季施工温度降低混凝土浇筑速度也要适当降低。当T=15时，混凝土浇筑速度不大于2m3/h。 七 计算书墙模板计算书墙模板的计算参照建筑结构荷载规范(GB 50009-2011)、混凝土结构设计规范(GB50010-2010)、钢结构设计规范(GB 50017-2011)等规范。墙模板的背部支撑由两层龙骨（木楞或钢楞）组成：直接支撑模板的为次龙骨，即内龙骨；用以支撑内层龙骨的为主龙骨，即外龙骨。组装墙体模板时，通过穿墙螺栓将墙体两侧模板拉结，每个穿墙螺栓成为主龙骨的支点。根据建筑施工手册，当采用容量为0.20.8m3 的运输器具时，倾倒混凝土产生的荷载标准值为3.00kN/m2；一、参数信息1.基本参数次楞间距(mm):300；穿墙螺栓水平间距(mm):600；主楞间距(mm):500；穿墙螺栓竖向间距(mm):500；对拉螺栓直径(mm):M14；2.主楞信息主楞材料:圆钢管；主楞合并根数:2；直径(mm):48.00；壁厚(mm):2.8；3.次楞信息次楞材料:木方；次楞合并根数:2；宽度(mm):60.00；高度(mm):80.00；4.面板参数面板类型:胶合面板；面板厚度(mm):18.00；面板弹性模量(N/mm2):6000.00；面板抗弯强度设计值fc(N/mm2):13.00；面板抗剪强度设计值(N/mm2):1.50；5.木方和钢楞方木抗弯强度设计值fc(N/mm2):13.00；方木弹性模量E(N/mm2):9000.00；方木抗剪强度设计值fv(N/mm2):1.50；钢楞弹性模量E(N/mm2):.00；钢楞抗弯强度设计值fc(N/mm2):205.00； 墙模板设计简图二、墙模板荷载标准值计算按施工手册，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值: F=0.22t12V1/2 F=H其中 - 混凝土的重力密度，取24.000kN/m3； t - 新浇混凝土的初凝时间，取2.000h； T - 混凝土的入模温度，取20.000； V - 混凝土的浇筑速度，取2.500m/h； H - 模板计算高度，取3.000m； 1- 外加剂影响修正系数，取1.200； 2- 混凝土坍落度影响修正系数，取0.850。分别计算得 17.031 kN/m2、72.000 kN/m2，取较小值17.031 kN/m2作为本工程计算荷载。计算中采用新浇混凝土侧压力标准值 F1=17.031kN/m2；倾倒混凝土时产生的荷载标准值 F2= 3 kN/m2。三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。根据建筑施工手册，强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。 计算的原则是按照龙骨的间距和模板面的大小,按支撑在次楞上的三跨连续梁计算。 面板计算简图1.抗弯强度验算弯矩计算公式如下:M=0.1q1l2+0.117q2l2其中， M-面板计算最大弯矩(N·mm)； l-计算跨度(次楞间距): l =300.0mm； 新浇混凝土侧压力设计值q1: 1.2×17.031×0.500×0.900=9.197kN/m； 倾倒混凝土侧压力设计值q2: 1.4×3.00×0.50×0.90=1.890kN/m； 其中0.90为按施工手册取的临时结构折减系数。面板的最大弯矩：M =0.1×9.197×300.02+0.117×1.890×300.02= 1.03×105N·mm；按以下公式进行面板抗弯强度验算： = M/W< f其中， -面板承受的应力(N/mm2)； M -面板计算最大弯矩(N·mm)； W -面板的截面抵抗矩 : W = bh2/6 = 500×18.0×18.0/6=2.70×104 mm3； f -面板截面的抗弯强度设计值(N/mm2)； f=13.000N/mm2；面板截面的最大应力计算值： = M/W = 1.03×105 / 2.70×104 = 3.8N/mm2；面板截面的最大应力计算值 =3.8N/mm2 小于 面板截面的抗弯强度设计值 f=13N/mm2，满足要求！2.抗剪强度验算计算公式如下:V=0.6q1l+0.617q2l其中，V-面板计算最大剪力(N)； l-计算跨度(次楞间距): l =300.0mm； 新浇混凝土侧压力设计值q1: 1.2×17.031×0.500×0.900=9.197kN/m； 倾倒混凝土侧压力设计值q2: 1.4×3.00×0.50×0.90=1.890kN/m；面板的最大剪力：V = 0.6×9.197×300.0 + 0.617×1.890×300.0 = 2005.3N；截面抗剪强度必须满足:= 3V/(2bhn)fv其中， -面板截面的最大受剪应力(N/mm2)； V-面板计算最大剪力(N)：V = 2005.3N； b-构件的截面宽度(mm)：b = 500mm ； hn-面板厚度(mm)：hn = 18.0mm ； fv-面板抗剪强度设计值(N/mm2)：fv = 1.500 N/mm2；面板截面的最大受剪应力计算值: =3×2005.3/(2×500×18.0)=0.334N/mm2；面板截面抗剪强度设计值: fv=1.500N/mm2；面板截面的最大受剪应力计算值 =0.334N/mm2 小于 面板截面抗剪强度设计值 =1.5N/mm2，满足要求！ 3.挠度验算根据建筑施工手册，刚度验算采用标准荷载，同时不考虑振动荷载作用。挠度计算公式如下:=0.677ql4/(100EI)=l/250其中，q-作用在模板上的侧压力线荷载: q = 17.03×0.5 = 8.516N/mm； l-计算跨度(次楞间距): l = 300mm； E-面板的弹性模量: E = 6000N/mm2； I-面板的截面惯性矩: I = 50×1.8×1.8×1.8/12=24.3cm4；面板的最大允许挠度值: = 1.2mm；面板的最大挠度计算值: = 0.677×8.52×3004/(100×6000×2.43×105) = 0.32 mm；面板的最大挠度计算值: =0.32mm 小于等于面板的最大允许挠度值 =1.2mm，满足要求！四、墙模板主次楞的计算(一).次楞直接承受模板传递的荷载，按照均布荷载作用下的三跨连续梁计算。本工程中，次楞采用木方，宽度60mm，高度80mm，截面惯性矩I和截面抵抗矩W分别为:W = 6×8×8/6×2= 128cm3；I = 6×8×8×8/12×2= 512cm4； 次楞计算简图1.次楞的抗弯强度验算次楞最大弯矩按下式计算：M = 0.1q1l2+0.117q2l2其中， M-次楞计算最大弯矩(N·mm)； l-计算跨度(主楞间距): l =500.0mm； 新浇混凝土侧压力设计值q1: 1.2×17.031×0.300×0.900=5.518kN/m； 倾倒混凝土侧压力设计值q2: 1.4×3.00×0.30×0.90=1.134kN/m，其中，0.90为折减系数。次楞的最大弯矩：M =0.1×5.518×500.02+0.117×1.134×500.02= 1.71×105N·mm；次楞的抗弯强度应满足下式： = M/W< f其中， -次楞承受的应力(N/mm2)； M -次楞计算最大弯矩(N·mm)； W -次楞的截面抵抗矩(mm3)，W=1.28×105； f -次楞的抗弯强度设计值(N/mm2)； f=13.000N/mm2；次楞的最大应力计算值： = 1.71×105/1.28×105 = 1.3 N/mm2；次楞的抗弯强度设计值: f = 13N/mm2；次楞的最大应力计算值 = 1.3 N/mm2 小于 次楞的抗弯强度设计值 f=13N/mm2，满足要求！2.次楞的抗剪强度验算最大剪力按均布荷载作用下的三跨连续梁计算，公式如下:V=0.6q1l+0.617q2l其中， V次楞承受的最大剪力； l-计算跨度(主楞间距): l =500.0mm； 新浇混凝土侧压力设计值q1: 1.2×17.031×0.300×0.900/2=2.759kN/m； 倾倒混凝土侧压力设计值q2: 1.4×3.00×0.30×0.90/2=0.567kN/m，其中，0.90为折减系数。次楞的最大剪力：V = 0.6×2.759×500.0+ 0.617×0.567×500.0 = 1002.6N；截面抗剪强度必须满足下式：=3V/(2bh0)其中， -次楞的截面的最大受剪应力(N/mm2)； V-次楞计算最大剪力(N)：V = 1002.6N； b-次楞的截面宽度(mm)：b = 60.0mm ； hn-次楞的截面高度(mm)：h0 = 80.0mm ； fv-次楞的抗剪强度设计值(N/mm2)：fv = 1.500 N/mm2；次楞截面的受剪应力计算值: =3×1002.6/(2×60.0×80.0)=0.313N/mm2；次楞截面的受剪应力计算值 =0.313N/mm2 小于 次楞截面的抗剪强度设计值 fv=1.5N/mm2，满足要求！3.次楞的挠度验算根据建筑施工计算手册，刚度验算采用荷载标准值，同时不考虑振动荷载作用。 挠度验算公式如下：=0.677ql4/(100EI)=l/250其中， -次楞的最大挠度(mm)； q-作用在次楞上的线荷载(kN/m)： q = 17.03×0.30=5.11 kN/m； l-计算跨度(主楞间距): l =500.0mm ； E-次楞弹性模量（N/mm2）：E = 9000.00 N/mm2 ； I-次楞截面惯性矩(mm4)，I=2.56×106mm4；次楞的最大挠度计算值: = 0.677×10.22/2×5004/(100×9000×2.56×106) = 0.094 mm；次楞的最大容许挠度值: = 2mm；次楞的最大挠度计算值 =0.094mm 小于 次楞的最大容许挠度值 =2mm，满足要求！(二).主楞承受次楞传递的荷载，按照集中荷载作用下的三跨连续梁计算。本工程中，主楞采用圆钢管，直径48mm，壁厚2.8mm，截面惯性矩I和截面抵抗矩W分别为:W =5.078×2= 10.16cm3；I =12.187×2= 24.37cm4；E =N/mm2； 主楞计算简图 主楞计算剪力图(kN) 主楞计算弯矩图(kN·m) 主楞计算变形图(mm)1.主楞的抗弯强度验算作用在主楞的荷载: P1.2×17.03×0.3×0.51.4×3×0.3×0.53.696kN；主楞计算跨度(对拉螺栓水平间距): l = 600mm；强度验算公式： = M/W< f其中，- 主楞的最大应力计算值(N/mm2) M - 主楞的最大弯矩(N·mm)；M = 2.99×105 N·mm W - 主楞的净截面抵抗矩(mm3)； W = 1.02×104 mm3； f -主楞的强度设计值(N/mm2)，f =205.000N/mm2；主楞的最大应力计算值: = 2.99×105/1.02×104 = 29.5 N/mm2；主楞的最大应力计算值 =29.5N/mm2 小于 主楞的抗弯强度设计值 f=205N/mm2,满足要求！2.主楞的抗剪强度验算主楞截面抗剪强度必须满足:=2V/Afv其中， -主楞的截面的最大受剪应力(N/mm2)； V-主楞计算最大剪力(N)：V =2715.8/2 = 1357.9N； A
