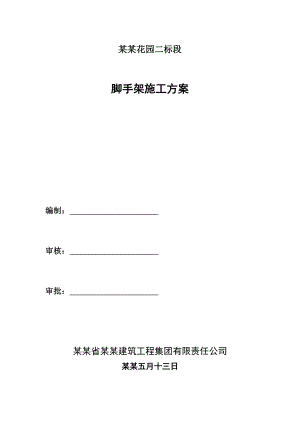

某某花园二标段脚手架施工方案编制：审核：审批：某某省某某建筑工程集团有限责任公司某某五月十三日 目 录某某节 编制依据1第二节 工程概况1第三节 脚手架选型2一、落地脚手架2二、悬挑架2第四节 施工进度、人员、材料计划安排3一、施工进度3二、人员安排3三、材料计划4第五节 外脚手架搭设程序4第六节 使用材料4第七节 外脚手架搭设要求5一、落地式外脚手架搭设要求5二、悬挑式外脚手架搭设要求6三、卡环及吊环7第八节 搭设技术措施8一、外架搭设8二、过门洞的处理11三、安全通道口、塔吊水平通道11四、脚手架的避雷接地设置12五、搭设工艺流程12第九节 脚手架的验收、使用及管理13一、脚手架的验收、使用及管理13二、人员素质要求15三、劳保用品(三宝)要求15第十节 脚手架搭设、拆除安全技术交底17一、脚手架搭设安全技术交底17二、脚手架拆除安全技术交底19第十一节 监测措施20第十二节 应急预案21一、机构设置21二、报警救援及其他联络电话21三、人员分工与职责22四、应急救援工作程序22第十三节 脚手架的验算23一、落地式外双排脚手架的验算23二、悬挑式外脚手架计算32外脚手架工程施工方案某某节 编制依据1.建筑施工扣件式钢管脚手架安全技术规范 JGJ130-20012.建筑结构荷载规范 GB50009-20013.建筑施工安全检查标准 JGJ59-994.混凝土结构设计规范 GB50010-20025.钢结构设计规范 GB50017-20036.直缝电焊钢管 GB/T 137937.钢管脚手架扣件 GB15831另根据本工程施工图纸、图纸会审纪要、公司施工工艺标准、施工组织设计要求等资料。第二节 工程概况拟建场地位于海口市秀英区永桂开发区内，即长流镇的南侧，永桂村的西侧，康安村的东侧，交通较方便。本标段拟建工程总用地面积为27742.21，建筑面积为.93，其中，地下室两层建筑面积为：37483.50，地上建筑面积为：72196.49，配套(社区服务中心)建筑面积为：1266.17，住宅建筑面积为：70930.32；建筑基地面积为：3077.27，总栋数为：5栋+1配套(栋)；分别为7#(A2)26F、8#(A1)27F、15#(A1)31F、21#(B1)25F、22#(B1)25F。拟建建筑物设置二层地下室，地下室开挖深度约11.40 m左右。建筑±0.000设计标高相当于绝对标高29. 500m。建筑结构形式为本工程为钢筋砼框架和剪力墙结构。某某花园二标段各栋楼平面分布图各栋楼基本情况一览表序号栋号层数架空层高度层高天面总高度17#楼264.8003.00079.80028#楼274.8003.00082.800321#楼254.8003.00076.800422#楼254.8003.00076.800515#楼314.8003.00094.800第三节 脚手架选型一、落地脚手架本工程为高层建筑，外架的搭设十分重要。从安全经济等各方面考虑，本工程7#、8#、21#、22#和15#楼从地下室到6、7、5、5和2层以下采用落地式双排钢管脚手架。外脚手架采用普通钢管，沿建筑物周边搭设，离墙距离300mm，外架宽（立杆横距）700mm，立杆间距1500mm，步距1800mm，每次搭设高度要求高于操作面不少于1.2m。设置间距为3.64.5m左右的钢管拉结点与主体结构相连接。二、悬挑架为了便于加快施工进度，避免后期外墙抹灰和外墙涂料与室外给排水、室外地坪施工互相影响。7#、8#、21#和22#楼分别从6、7、5、5层以上采用悬挑式双排脚手架，7#楼、8#楼、21#楼和22#楼分两次悬挑，每隔10层悬挑一次，悬挑高度分别为30m。15#楼分三次悬挑，每隔10层悬挑一次，悬挑架高度30m。悬挑横杆采用I16工字钢，其他做法与落地脚手架相同。工字钢长度为3m，在楼层板上预埋二级钢18的几字型卡环两道，间距为1.5m，并用木楔从外至楼内楔牢固（反向受力，越挤越紧）。在悬挑横杆外端用16 （ 6×19+1）钢丝绳向上斜拉，垂直高度为3.8m。每段钢丝绳间距为1.5m（每根悬挑横梁均设钢丝绳）。详见附图2、3。第四节 施工进度、人员、材料计划安排一、施工进度脚手架搭设应根据主体进度进行，外架应比主体施工进度高出一步，脚手架开始搭设时间计划为7月30日。二、人员安排专职安全员设置2人；搭设阶段架工特种作业人员36人；拆除阶段特种架工30人；测量人员3人；普通配合人员15人。三、材料计划材料包括工字钢、钢管、扣件、预埋吊环、卡环、钢丝绳、安全网、脚手架板、踢脚板等。主要材料用量：工字钢1380m；钢管1620t；扣件33.6万个；钢丝绳2300m；安全立网。材料需要计划顶峰在主体封顶阶段，现场应根据外架平面布置图及搭设要求计算各材料工程量，并根据主体施工进度计划安排材料进场。第五节 外脚手架搭设程序按立杆间距排放底座放置纵向扫地杆逐根树立立杆，随即与纵向扫地杆扣牢安装某某步小横杆（与各立杆扣牢）安装某某步大横杆第二步小横杆第二步大横杆加设临时抛撑（上撑与第二步大横杆扣牢，在装设两道连墙杆后可拆除）第三、四步小横杆和大横杆设置连墙杆接立杆加设剪力撑铺脚手板绑护身栏和挡脚板挂安全网向上搭设各层每层施工层、操作层及底层满铺脚手板，根据操作面确定铺设脚手板以满足施工需求。第二层张挂安全兜网，沿建筑物四周全部张挂，外侧张挂细眼安全网以保证施工安全，形成全封闭安全防护体系。第六节 使用材料1、钢管宜采用力学性能适中的Q235A(3号)钢，其力学性能应符合国家现行标准炭素结构钢(GB700-89)中Q235A钢的规定。每批钢管进场时，应有材质检验合格证。并在监理工程师见证下取样送检测机构检测合格后，方可使用。钢管表面涂刷红色防锈漆。2、钢管选用外径48mm，壁厚3.5mm的焊接钢管。立杆、大横杆和斜杆的最大长度为6.0m，小横杆长度1.0m。3、根据可铸铁分类及技术条件(GB978-67)的规定，扣件采用机械性能不低于KTH330-08的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口残余披缝，毛刺、氧化皮等清除干净。4、扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。5、扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。6、扣件表面应进行防锈处理。7、脚手板采用竹笆片。竹笆片不得有开裂、腐朽。脚手板的两端应采用直径为4mm的镀锌钢丝在钢管上各设两道箍。8、钢管及扣件报废标准：钢管弯曲、压扁、有裂纹或严重锈蚀；扣件有脆裂、变形、滑扣应报废和禁止使用。9、外架钢管采用金黄色，栏杆采用红白相间色，扣件刷暗红色防锈漆。第七节 外脚手架搭设要求一、落地式外脚手架搭设要求外落地脚手架采用双排钢管脚手架，立杆间距为1.5m，架宽0.7m，大横杆步距为1.8m。外落地脚手架基础：在建筑物外侧浇筑宽度为1200mm，100mm厚C20混凝土的垫层，并在垫层外侧砖砌排水排水沟，沟内排水经过沉淀池后排入市政排水系统。见附图1。落地脚手架底座上必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座下皮不大于200mm处的立柱上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立柱上。每一大横杆与立杆处必须设置一根小横杆。横向小横杆设于纵向水平杆之上，固定在立柱的内侧，并采用直角扣件与大横杆扣紧。在脚手架端部和间隔6m的中部设置剪刀撑。每道剪刀撑跨越立杆的根数宜在57根之间。每道剪刀撑宽度应小于4跨,且不小于6m,斜杆与地面的倾角宜 在45°60°之间。二、悬挑式外脚手架搭设要求悬挑脚手架搭设顺序做好搭设的准备工作按房屋的平面形状放线（见附图46）预埋卡环、吊环安置型钢按立杆间距排放底座放置纵向扫地杆逐根树立立杆，随即与纵向扫地杆扣牢安装某某步小横杆（与各立杆扣牢）安装某某步大横杆第二步小横杆第二步大横杆加设临时抛撑（上撑与第二步大横杆扣牢，在装设两道连墙杆后可拆除）第三、四步小横杆和大横杆设置连墙杆接立杆加设剪力撑铺脚手板绑护身栏和挡脚板挂安全网悬挑横梁设置位置见下表栋号某某次悬挑第二次悬挑第三次悬挑横梁位置悬挑高度横梁位置悬挑高度横梁位置悬挑高度7#楼6F10F/30m16F10F/30m8#楼7F10F/30m17F10F/30m21#楼5F10F/30m15F10F/30m22#楼5F10F/30m15F10F/30m15#楼2F10F/30m12F10F/30m22F9F/27m工字钢长度为3m，外挑长度1.1 m。在楼层板上预埋二级钢18的几字型卡环两道，间距为1.5m，并用木楔从外至楼内楔牢固（反向受力，越挤越紧）。钢丝绳在外挑1.0m处向上斜拉，高度为3.8m。每段钢丝绳间距为1.5m（每根悬挑横梁均设置钢丝绳）。三、卡环及吊环1、板面钢筋绑扎完毕预埋吊环和卡环。浇筑混凝土前要进行专门的吊环、卡环隐蔽验收，确保预埋环符合要求；2、混凝土强度必须达到设计强度的90%以上，才能在吊环上施加荷载。吊环大样钢丝绳U形卡至少3个,方向是卡扣在受力的一边,不要正反扣全为同一方向,卡扣之间的距离一般为绳径的10倍，压板应在主绳侧，绳径718毫米的绳卡为3个。第八节 搭设技术措施一、外架搭设1、立杆垂直度偏差不得大于架高的1200。2、立杆接头除在顶层可采用搭接外，其余各接头必须采取对接扣件，对接应符合下要求：立杆上的对接扣件应交错布置，两相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不应大于步距的13，同一步内不允许有二个接头。3、立杆顶端应高出建筑物屋顶1.5m。4、脚手架底部必须设置纵、横向扫地杆。纵向扫地杆应用直角扣件固定在距垫铁块表面不大于200mm处的立杆上，横向扫地杆应用直角扣件固定在紧靠纵向扫地杆下方的立杆上。5、大横杆设于小横杆之下，在立杆内侧，采用直角扣件与立杆扣紧，大横杆长度不宜小于4跨，并不小于6m。6、大横杆对接扣件连接、对接应符合以下要求：对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm。并应避免设在纵向水平跨的跨中。7、脚手架四周大横杆的纵向水平高差不超过500mm，同一排大横杆的水平偏差不得大于1300。8、小横杆两端应采用直角扣件固定在立杆上。9、每一主节点(即立杆、大横杆交汇处)处必须设置一小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不应大于150mm，靠墙一侧的外伸长度不应大于250mm，外架立面外伸长度以100mm为宜。操作层上非主节点处的横向水平杆宜根据支承脚手板的需要等间距设置，最大间距不应大于立杆间距的12，施工层小横杆间距为1m。10、脚手板一般应设置在三根以上小横杆上，当脚手板长度小于2m时，可采用两根小横杆，并应将脚手板两端与其可靠固定，以防倾翻。脚手板平铺，应铺满铺稳，靠墙一侧离墙面距离不应大于150mm，拐角要交圈，不得有探头板。11、搭设中每隔一层外架要及时与结构进行牢固拉结，以保证搭设过程中的安全，要随搭随校正杆件的垂直度和水平偏差，适度拧紧扣件。12、联墙拉杆必须从某某层与墙柱连接，拉杆与脚手架连接要水平垂直外架，不容许向上翘起。保证垂直4m、水平6m拉接。13、在脚手架外立面的端部和间隔6m的中部设置剪刀撑，由底至顶连续设置；中间每道剪刀撑的净距不应大于15m。14、剪刀撑的接头均必须采用搭接，搭接长度1m。用3个扣件拧紧，外侧扣件距离钢管端部100mm。剪刀撑接头做法15、剪刀撑应用旋转扣件固定在与之相交的小横杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不应大于150mm。16、用于大横杆对接的扣件开口，应朝脚手架内侧，螺栓向上，避免开口朝上，以防雨水进入，导致扣件锈蚀、锈腐后强度减弱，直角扣件不得朝上。17、外架施工层应满铺脚手板，脚手架外侧设防护栏杆一道和挡 脚板一道，栏杆上皮高1.2m，挡脚板高不应小于180mm。栏杆上立挂安全网，网的下口与建筑物挂搭封严(即形成兜网)或立网底部压在作业面脚手板下，再在操作层脚手板下另设一道固定安全网。18、剪刀撑是在脚手架外侧交叉成十字形的双杆互相交叉。并与地面成45°60°夹角。作用是把脚手架连成整体，增加脚手架的整体稳定。连墙件的设置如下图： 连墙件设置示意图 二、过门洞的处理过门洞，双排脚手架可挑空1.2m 立杆，即在某某步大横杆处断开。悬空的立杆处用斜杆撑顶，逐根连接三步以上的大横杆，以使荷载分布在两侧立杆上，斜杆下端与地面的夹角要成60°左右，凡斜杆与立杆、大横杆相交处均应扣接。三、安全通道口、塔吊水平通道通道口立杆间距1.5m，步距1.5m，脚手架高2.5m，通道宽3.5m，长6m，顶用钢管搭设，钢管两端挑出两边的外立杆各500mm，通道内采用八字撑，间距1.5m，通道顶采用两层脚手板封闭，两层间距100mm，通道的立杆设置扫地杆和剪刀撑，外立面采用浅绿色安全网封闭。在第五层、十三层、二十一层塔吊位置，跟外架连接各搭设一个水平通道，以便塔吊操作人员方便上下塔吊。搭设要求：架宽800mm，水平杆一头置于楼层内200mm长，一头跟外架连接，离塔吊标准节留设100mm的间隙，水平杆上设置小横杆间距为1.5m，满铺脚手板并捆绑牢固，并搭设高1.2m的防护栏杆。张挂安全立网。四、脚手架的避雷接地设置当工程基础地板钢筋敷设完成后，利用基础地板接地引上线，在建筑4个大角暗柱主筋引出垂直防雷接地。接地线采用直径不小于12mm的圆钢或厚度不小于4mm的扁钢。接地线的连接要绝对接触可靠，连接时应将钢管接触面的油漆及氧化层清除，露出金属光泽，并涂中性凡士林。接地线与接地极的连接采用焊接，焊接点的长度应为接地线直径的6倍以上或扁钢宽度的2倍以上。接地电阻应4。脚手架安装完成后进行接地电阻摇测，并记录归档。每季度摇测一次接地电阻，要求小于4。如实测大于4应加补接地极。五、搭设工艺流程1、脚手架搭设工艺流程：在牢固的地基弹线、立杆定位摆放扫地杆竖立杆并与扫地杆扣紧装扫地小横杆，并与立杆和扫地杆扣紧装某某步大横杆并与各立杆扣紧安某某步小横杆安第二步大横杆安第二步小横杆加设临时斜撑杆，上端与第二步大横杆扣紧(装设与柱连接杆后拆除)安装第三、四步大横杆和小横杆安装二层与柱拉杆接立杆加设剪刀撑铺设脚手板，绑扎防护及档脚板、立挂安全网。2、架体与建筑物的拉结(刚性拉结)  采用48短钢管与脚手架内排立杆用扣件连接，设置间距为3.64.5m左右（两步三跨梅花形布置）。3、安全网挂设要求：安全网应挂设严密，用塑料蔑绑扎牢固，不得漏眼绑扎，两网连接处应绑在同一杆件上。安全网要挂设在棚架内侧。脚手架与施工层之间要按验收标准设置封闭平网，防止杂物下跌。4、安全挡板：通道口及靠近建筑物的露天作业场地要搭设文全挡板，通道口挡板需向两侧各伸出1m，向外伸出3m。第九节 脚手架的验收、使用及管理一、脚手架的验收、使用及管理1、把好验收关。搭设过程中的脚手架，每搭设一个施工层高度必须由项目技术负责人组织技术、安全与搭设班组、工长进行检查，符合要求后方可上人使用。脚手架未经检查、验收，除脚手架工外，严禁其他人员攀登。验收合格的脚手架任何人不得擅自拆改，需局部拆改时，要经技术负责人同意，由脚手架工操作。2、工程的施工负责人，必须按脚手架方案的要求，拟定书面操作要求，向班组进行安全技术交底，班组必须严格按操作要求和安全技术交底施工。3、基础、卸荷措施和脚手架分段完成后，应分层由制定脚手架方案及安全、技术、施工、使用等有关人员，按项目进行验收，并填写验收单，合格后方可继续搭设使用。4、使用按3kNm2考虑，因此脚手架上不准堆放成批材料，零星材料可适当堆放。5、外架第二步(3.6m高)开始拉设兜网，以后每隔3步脚手架拉设一道兜网，施工层脚手板和施工层临边必须设兜网和立网，以保证高处作业人员的安全。6、脚手架搭好后要派专人管理，未经安全科同意，不得改动，不得任意解掉脚手架与柱连接的拉杆和扣件。7、脚手架上不准有任何活动材料，如扣件、活动钢管、钢筋，一旦发现应及时清除。8、雨后要检查脚手架的下沉情况，发现地基沉降或立杆悬空要马上用木板将立杆楔紧。9、在六级以上大风、大雾和大雨天气下不得进行脚手架作业，雨后上架前要防滑措施。10、外架实行外挂立网全封闭。外挂安全网要与脚手架拉平，网边系牢，两网接头严密，不准随风飘。11、作业层上的施工荷载应符合设计要求，不得超载，不得将模板、泵送混凝土输送管等支撑固定在脚手架上，严禁任意悬挂起重设备。二、人员素质要求1、高处作业人员必须年满18岁，两眼视力均不低于1.0，无色盲，无听觉障碍，无高血压、心脏病、癫痫、眩晕和突发性昏厥等疾病，无妨害登高架设作业的其他疾病和生理缺陷。2、责任心强，工作认真负责，熟悉本作业的安全技术操作规程。严禁酒后作业和作业中玩笑戏闹。3、明确使用个人防护用品和采取安全防护措施。进入施工现场，必须戴好安全帽，在无可靠防护2m以上处作业必须系好安全带，使用工具要放在工具套内。4、操作工必须经过培训教育，考试、体检合格，持证上岗，任何人不得安排未经培训的无证人员上岗作业。5、作业人员应定期进行体检(每年体检一次)。6、作业所用材料要堆放平稳，高处作业地面环境要整洁，不能杂乱无章，乱摆乱放，所用工具要全部清点回收，防止遗留在作业现场掉落伤人。三、劳保用品(三宝)要求1、安全帽安全帽必须使用建设部认证的厂家供货，无合格证的安全帽禁止使用。 安全帽必须具有抗冲击、抗侧压力、绝缘、耐穿刺等性能，使用中必须正确佩戴。2、安全带 采购安全带必须要有劳动保护研究所认可合格的产品。  安全带使用2年后，根据使用情况，必须通过抽验合格方可使用。 安全带应高挂低用(脚手架工除外)，注意防止摆动碰撞，不准将绳打结使用，也不准将钩直接挂在安全绳上使用，应挂在连接环上用，要选择在牢固构件上悬挂。 安全带上的各种部件不得任意拆掉，更新绳时要注意加绳套。3、安全网 安全网的技术要求必须符合CB572585规定，方准进场使用。工程使用的安全网必须由公司认定的厂家供货。大孔安全网用做平网和兜网。脚手架外侧挂绿色密目安全网（1.8m×6m）使用有国家认证的生产厂家供货，安全网进场要做防火试验。 安全网在存放使用中，不得受有机化学物质污染或与其他可能引起磨损的物品相混，当发现污染应进行冲洗，洗后自然干燥，使用中要防止电焊火花掉在网上。 安全网拆除后要洗净捆好，放在通风、遮光、隔热的地方。第十节 脚手架搭设、拆除安全技术交底一、脚手架搭设安全技术交底1、凡是高血压、心脏病、癫痫病、晕高或视力不够等不适合做高处作业的人员，均不得从事脚手架作业。配备脚手架工的徒工，在培训以前必须经过医务部门体检合格，操作时必须有技工带领、指导，由低到高，逐步增加，不得任意单独上脚手架操作。要经常进行安全技术教育。凡从事脚手架工种的人员必须持证上岗，必须定期(每年)进行体检。2、脚手架支搭以前，必须制定施工方案和进行安全技术交底。对于高大异形的脚手架并应报请上级部门批准，向所有参加作业人员进行书面交底。3、操作小组接受任务后，必须根据任务特点和交底要求进行认真讨论，确定支搭方法，明确分工。在开始操作前，组长和安全员应对施工环境及所需防护用具做一次检查，消除隐患后方可开始操作。 脚手架搭设前，在地面用绳索隔离警戒区域，安排专人看护，防止无关人员进入专业区域。4、脚手架工在高处(距地高度2m以上)作业时，必须佩带安全带。所用的杆子应栓2m长的杆子绳。安全带必须与已绑好的立、横杆挂牢，不得挂在铅丝扣或其他不牢固的地方，不得“走过档”(即在一根顺水杆上不扶任何支点行走)，也不得跳跃脚手架。在脚手架上操作应精力集中，禁止打闹和玩笑，休息时应下脚手架。严禁酒后作业。5、遇有恶劣气候(如风力五级以上，高温、雨天气等)影响安全施工时应停止高处作业。6、大横杆应绑在立杆里边，绑某某步大横杆时，必须检查立杆是否立正，绑至四步时必须绑临时小横杆和临时十字盖。绑大横杆时，必须23人配合操作，由中间一人结杆、放平，按顺序绑扎。7、递杆、拉杆时，上下左右操作人员应密切配合，协调一致。拉杆人员应注意不碰撞上方人员和已绑好的杆子，下方递杆人员应在上方人员接住杆子后方可松手，并躲离其垂直操作距离3m以外。使用人力吊料，大绳必须坚固，严禁在垂直下方3m以内拉大绳吊料。使用机械吊运，应设天地轮，天地轮必须加固，应遵守机械吊装安全操作规程，吊运杉板、钢管等物应绑扎牢固，接料平台外侧不准站人，接料人员应等起重机械停车后再接料、解绑绳。8、未搭完的一切脚手架，非脚手架工一律不准上架。脚手架搭完后由施工人会同脚手架组长以及使用工种、技术、安全等有关人员共同进行验收，认为合格，办理交接验收手续后方可使用。使用中的脚手架必须保持完整，禁止随意拆、改脚手架或挪用脚手板；必须拆改时，应经施工负责人批准，由脚手架工负责操作。9、所有的脚手架，经过大风、大雨后，要进行检查，如发现倾斜下沉及松扣、崩扣要及时修理。二、脚手架拆除安全技术交底1、外架拆除前，工长要向拆架施工人员进行书面安全交底工作。交底有接受人签字。2、拆除前，班组要学习安全技术操作规程，班组必须对拆架人员进行安全交底，交底要有记录，交底内容要有针对性，拆脚手架的注意事项必须讲清楚。3、拆架前在地上用绳子或铁丝先拉好围栏。没有监护人，没有安全员工长在场，外架不准拆除。4、脚手架拆除程序应由上而下，按层按步拆除。先清理架上杂物，如脚手板上的混凝土、砂浆块、U型卡、活动杆子及材料。按拆架原则先拆后搭的杆子。剪刀撑、拉杆不准一次性全部拆除，要求杆拆到哪一层，剪刀撑、拉杆拆到哪一层。5、拆除工艺流程：拆护栏拆脚手板拆小横杆拆大横杆拆剪刀撑拆立杆拉杆传递至地面清除扣件按规格堆码。6、拆杆和放杆时必须由23人协同操作，拆大横杆时，应由站在中间的人将杆顺下传递，下方人员接到杆拿稳拿牢后，上方人员才准松手，严禁往下乱扔脚手料具。7、拆架人员必须系安全带，拆除过程中，应指派一个责任心强、技术水平高的工人担任指挥，负责拆除工作的全部安全作业。8、拆架时有管线阻碍不得任意割移，同时要注意扣件崩扣，严禁踩在滑动的杆件上操作。9、拆架时螺丝扣必须从钢管上拆除，不准螺丝扣在被拆下的钢管上。10、拆架人员应配备工具套，手上拿钢管时，不准同时拿板手，工具用后必须放在工具套内。11、拆架休息时不准坐在脚手架上或不安全的地方，严禁在拆架时嘻戏打闹。12、拆架人员要穿戴好个人劳保用品，不准穿胶底易滑鞋上架作业，衣服要轻便。13、拆除中途不得换人，如更换人员必须重新进行安全技术交底。14、拆下来的脚手杆要随拆、随清、随运，分类、分堆、分规格码放整齐，要有防水措施，以防雨后生锈。扣件要分型号装箱保管。15、拆下来的钢管要定期重新外刷一道防锈漆，刷一道调合漆。弯管要调直，扣件要上油润滑。16、严禁脚手架工在夜间进行脚手架搭拆工作。未尽事宜工长在安全技术交底中做详细的交底，施工中存在问题的地方应及时与技术部门联系，以便及时纠正。第十一节 监测措施1、脚手架架搭设时，应使用垂直线锤进行校正立杆垂直度，搭设过程中应使用经纬仪配合监测角部立杆的垂直度，确保外架立杆整体垂直度控制在±50以内。2、外架使用期间应每月对脚手架立杆垂直度进行监测，确保架体整体垂直控制在规范范围内。3、外架的监测工作由项目部测量组负责实施。4、搭设与使用过程中的安全监测措施由安全员监测，主要对操作是否按规范要求执行，并对违规现象及时纠正。第十二节 应急预案在悬挑脚手架施工中可能发生高空坠落、架体坍塌以及物体打击等重大事故。本预案针对悬挑脚手架施工可能发生的高空坠落、架体坍塌以及物体打击紧急情况的应急准备和响应。一、机构设置项目经理为安全某某责任人，项目副经理为安全直接责任人，现场专职安全员负责日常安全管理，成立相应悬挑脚手架施工安全管理领导小组。组 长：项目经理:* 副组长：执行项目经理李伟，技术负责人组 员：安全员、施工员、材料员、机械员、架子班及各施工班组长。二、报警救援及其他联络电话火警：119、医疗：120、公安：110、查号台：114；公司安全部电话：、68701978三、人员分工与职责1、项目应急准备抢救小组：负责特发事故和事件的应急处理，发生重大事故应立即向公司安全部及公司应急准备领导小组报告，在上级领导小组未到之前，作好应急的抢救工作，配合公司应急准备领导小组调查和处理重大事故、事件。2、项目应急准备小组分工组长：应急情况发生时，组长负责指挥协调，立即拨打应急电话，将事故的准确地点、时间、灾情、人员伤亡等情况报告消防队、急救中心、三防指挥部，同时报告分公司应急领导小组及分管部门，并监视事故变化，及时组织人员抢救和自救，并做好现场保护；采取应急措施，以降低和减少事故造成的损失。副组长：协助组长指挥和协调事故、事件的应急处理，协助组长带领抢救小组人员进行抢救和自救。组员：根据分工（救护、抢险、现场维持），负责抢救、自救和维持（救护伤员、抢救财产、疏散人员逃生等）工作。四、应急救援工作程序1、当事故发生时上报程序：现场某某发现人现场值班人员现场应急救援小组组长公司安全部公司生产安全事故应急救援小组向上级主管部门报告。2、组长、副组长接到通知后要马上到现场指挥救援工作，立即组织、调动救援的人力、物力赶赴现场进行救援，并向公司救援领导负责人汇报事故情况。3、疏散人员：人员的疏散由具体分工的组员现场指挥，将人员疏散到安全地方，并做好安全警戒工作。4、伤员救护：受伤出血的，用止血带止血或包扎止血；休克、昏迷的伤员，让休克者平卧，腿部抬高30度左右，注意保暖，尽量不要搬动。立即拨打120急救电话或送往医院救治。5、现场保护：由组员带领警卫人员在事故现场设置警戒区域，用三色布围起来，做好现场保护工作。第十三节 脚手架的验算一、落地式外双排脚手架的验算扣件式钢管落地脚手架的计算依据建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)、建筑地基基础设计规范(GB 50007-2002)、建筑结构荷载规范(GB 50009-2001)、钢结构设计规范(GB 50017-2003)等编制。（一）、参数信息:1.脚手架参数双排脚手架搭设高度为 40 米，立杆采用单立管；搭设尺寸为：立杆的纵距为 1.5米，立杆的横距为0.7米，大小横杆的步距为1.8 米；内排架距离墙长度为0.30米；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；采用的钢管类型为 48×3.5； 横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为 0.80；连墙件采用两步三跨，竖向间距 3.6 米，水平间距4.5 米，采用扣件连接；连墙件连接方式为单扣件；2.活荷载参数施工均布活荷载标准值:3.000 kN/m2；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处海南省海口市，基本风压为0.75 kN/m2；风荷载高度变化系数z 为0.74，风荷载体型系数s 为0.65；脚手架计算中不考虑风荷载作用4.静荷载参数每米立杆承受的结构自重标准值(kN/m2):0.1248；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m2):0.110；安全设施与安全网(kN/m2):0.005；脚手板铺设层数:4；脚手板类别:冲压钢脚手板；栏杆挡板类别:栏杆、冲压钢脚手板挡板；每米脚手架钢管自重标准值(kN/m2):0.038；5.地基参数地基承载力标准值(kpa):170.00；立杆基础底面面积(m2):0.25；地面广截力调整系数:0.40。 （二）、大横杆的计算:按照扣件式钢管脚手架安全技术规范(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。1.均布荷载值计算大横杆的自重标准值:P1=0.038 kN/m ；脚手板的自重标准值:P2=0.3×0.7/(2+1)=0.07 kN/m ；活荷载标准值: Q=3×0.7/(2+1)=0.7 kN/m；静荷载的设计值: q1=1.2×0.038+1.2×0.07=0.13 kN/m；活荷载的设计值: q2=1.4×0.7=0.98 kN/m； 图1 大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度) 图2 大横杆设计荷载组合简图(支座最大弯矩)2.强度验算跨中和支座最大弯距分别按图1、图2组合。跨中最大弯距计算公式如下: 跨中最大弯距为M1max=0.08×0.13×1.52+0.10×0.98×1.52kN.m244 kN.m；支座最大弯距计算公式如下: 支座最大弯距为 M2max= -0.10×0.13×1.52-0.117×0.98×1.52kN.m.287 kN.m；选择支座弯矩和跨中弯矩的最大值进行强度验算：=Max(0.244×106,0.287×106)/5080=56.496 N/mm2；大横杆的最大弯曲应力为 = 56.496 N/mm2 小于 大横杆的抗压强度设计值 f=205 N/mm2，满足要求！3.挠度验算:最大挠度考虑为三跨连续梁均布荷载作用下的挠度。计算公式如下： 其中： 静荷载标准值: q1= P1+P2=0.038+0.07=0.108 kN/m； 活荷载标准值: q2= Q =0.7 kN/m；最大挠度计算值为：V= 0.677×0.108×15004/(100×2.06×105×)+0.990×0.7×15004/(100×2.06×105×) = 1.545 mm；大横杆的最大挠度 1.545 mm 小于 大横杆的最大容许挠度 1500/150 mm与10 mm，满足要求！（三）、小横杆的计算:根据JGJ130-2001第5.2.4条规定，小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。用大横杆支座的最大反力计算值作为小横杆集中荷载，在最不利荷载布置下计算小横杆的最大弯矩和变形。1.荷载值计算大横杆的自重标准值：p1= 0.038×1.5 = 0.058 kN；脚手板的自重标准值：P2=0.3×0.7×1.5/(2+1)=0.105 kN；活荷载标准值：Q=3×0.7×1.5/(2+1) =1.050 kN；集中荷载的设计值: P=1.2×(0.058+0.105)+1.4 ×1.05 = 1.665 kN； 小横杆计算简图2.强度验算最大弯矩考虑为小横杆自重均布荷载与大横杆传递荷载的标准值最不利分配的弯矩和 均布荷载最大弯矩计算公式如下: Mqmax = 1.2×0.038×0.72kN.m 0.003 kN.m；集中荷载最大弯矩计算公式如下: Mpmax = 1.665×kN.m3 = 0.389 kN.m ；最大弯矩 M= Mqmax + MpmaxkN.m.391 kN.m；最大应力计算值 = M / W = 0.391×106/5080=77.037 N/mm2 ；小横杆的最大弯曲应力 =77.037 N/mm2 小于 小横杆的抗压强度设计值 205 N/mm2，满足要求！3.挠度验算最大挠度考虑为小横杆自重均布荷载与大横杆传递荷载的设计值最不利分配的挠度和小横杆自重均布荷载引起的最大挠度计算公式如下: Vqmax=5×0.038×7004/(384×2.06×105×) = 0.005 mm ；大横杆传递荷载 P = p1 + p2 + Q = 0.058+0.105+1.05 = 1.213 kN；集中荷载标准值最不利分配引起的最大挠度计算公式如下: Vpmax = 1212.6×700×(3×7002-4×7002/9 ) /(72×2.06×105 ×) = 0.588 mm；最大挠度和 V = Vqmax + Vpmax = 0.005+0.588 = 0.593 mm；小横杆的最大挠度为 0.593 mm 小于 小横杆的最大容许挠度 700/150=4.667与10 mm,满足要求！（四）、扣件抗滑力的计算:按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，按照扣件抗滑承载力系数0.80，该工程实际的旋转单扣件承载力取值为6.40kN。纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5): R Rc 其中 Rc - 扣件抗滑承载力设计值,取6.40 kN；R - 纵向或横向水平杆传给立杆的竖向作用力设计值；大横杆的
