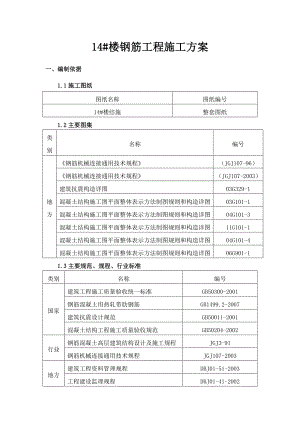

14#楼钢筋工程施工方案图纸名称图纸编号14#楼结施整套图纸一、编制依据1.1施工图纸1.2主要图集类别名称编号地方钢筋机械连接通用技术规程（JGJ107-96）钢筋机械连接通用技术规程（JGJ107-2003）建筑抗震构造详图03G329-1混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图04G101-3混凝土结构施工图平面整体表示方法制图规则和构造详图11G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图04G101-4混凝土结构施工图平面整体表示方法制图规则和构造详图06G901-11.3主要规范、规程、行业标准类别名称编号国家建筑工程施工质量验收统一标准GB50300-2001钢筋混凝土用热轧带肋钢筋GB1499.2-2007建筑抗震设计规范GB50011-2001混凝土结构工程施工质量验收规范GB50204-2002行业钢筋混凝土高层建筑结构设计及施工规程JGJ3-91钢筋机械连接通用技术规程JGJ107-2003地方建筑工程资料管理规程DBJ01-51-2003工程建设监理规程DBJ01-41-20021.4其它（1）某某市见证取样和送检制度的规定；（2）工程图纸会审记录及有关洽商记录；（3）某某市建筑工程施工安全操作规程；（4）建筑施工手册（第四版）；二、工程概述2.1与本方案历关的结构设计概况序 号项 目内 容1底板结构形式筏板基础2主体结构形式框架剪力墙结构3楼、屋盖结构形式有梁楼盖4地上结构抗震等级工程设防烈度7度抗震等级一级5钢筋种类、数量8、8、10、12、14、16、18、20、22、256钢筋接头形式及所用部位机械连接>16钢筋（剪力墙暗柱、框架梁等受力筋）绑扎连接其它部分2.2施工质量目标（1）分项工程合格率100%，检验批的不合格点率7%以下。（2）实测项目比规范标准提高。（3）钢筋施工质量达到规范要求，严格执照“某某市优质结构”工程、“玫瑰杯”的要求进行施工质量控制。三、施工准备3.1技术准备（1）组织项目人员认真学习有关的规范规程或规定，在指导施工的过程中做到有据可依。（2）施工前认真查阅结构施工图纸，并与建筑图、机电图等对比做深入细致的研究。提前分析、确定施工中的难点及需要着重注意的部分，做到目标明确，重点突出。注意梁板、墙柱节点、异形部分（梁板、墙柱截面变化处等）钢筋变化，楼梯间、构造柱，圈梁的预留筋等。（3）收集或准备相应技术资料。3.2钢筋施工生产准备（1）钢筋加工均在现场进行，钢筋加工场地的位置见本工程施工现场平面布置图（见附图）。成型后的半成品钢筋按施工需要由塔吊运入施工指定地点。（2）按施工进度计划控制钢筋（包括钢筋套筒）的进场和加工，尤其需要考虑国家的法定节日和本地区的一些重大活动可能造成的交通管制，保证施工能按计划顺利进行。（3）需在现场配备两套钢筋加工设施：既分别设置3台钢筋切断机、4套直螺纹设备、3台弯曲机、2条光圆钢筋调直设备等，以满足现场施工进度要求。种类型号适用直径（mm）数量（台）钢筋切断机GQ40B6-403钢筋弯曲机GW326-323钢筋弯箍机GGJ124-124直螺纹成型机20-284光圆钢筋调直设备6-122（4）施工队伍须按计划及施工需要及时进场，办理各项有关手续，进行三级安全教育和专业技能培训。特殊工种如钢筋直螺纹连接等需经培训取证方后可上岗。（5）落实三级交底制度，并具体落实到各班人员。（6）本工程采用HPB300（一级钢）、HRB400（三级钢）。宜选取国有大型钢铁厂作为供货渠道。钢筋采购严格执行ISO9002质量标准和相关程序文件。考虑钢材可能短缺情况，宜提前定货。四、钢筋原材质量控制范围4.1钢筋原材质量控制流程图钢筋进场计划审核公司物资部材料员收集资料验收批量填写试验委托单试验员按规定现场随机取样、复试填写材料报验单报监理公司投入使用钢筋工种技术项目物资部质检员、材料员 甲方、监理各种资料技术部存档4.2进场钢筋验收与检验（1）进场热扎光圆钢筋必须符合普通低碳钢热圆盘条（GB701-1997）和钢筋混凝土用热扎光圆钢筋（GB13013）的规定；进场热扎带肋钢筋必须符合钢筋混凝土用热扎带肋钢筋（GB1499）的规定。（2）进场钢筋须具有出厂合格证或试验报告单，钢筋表面或每盘钢筋须有标志。（3）钢筋进入施工现场时须按炉罐（批）号及直径分批检验（每批由同牌号、同冶炼方法的不同炉罐呈组成混合批，但每批不多于6个炉罐号。每炉罐号含碳量之差不得大于0.02%，含锰量之差不大于0.15%）。检验内容包括查对标志，外观检查，并按现行国家有关标准的规定抽取试样评估机械性能试验、焊接试验及机械连接试验，合格的钢筋方能使用，不合格的钢筋要及时退出场。在钢筋的使用过程中如发现钢筋脆断、焊接性能不良或机械性能显著不正常时，须立即停止使用，并须进行化学成分分析，确认合格后才能继续使用。1）钢筋外观检查：每批钢筋中抽取5%进行外观检查。钢筋表面不得有裂纹、折叠、结疤、耳子、分肋及夹杂。允许有压痕及局部有凸块、凹块、划痕、麻面，但其沉度或高度（从实际尺寸算起）不得大于0.2mm，带肋钢筋表面凸块不得超过横肋高度，钢筋表面其它缺陷的深度和高度不得大于所在部位尺寸的允许偏差。每根钢筋的弯曲度不应大于4mm。2）力学性能检查：从每批钢筋中任取两根钢筋，每根取两个试样分别进行抗拉强度b、冷弯性能检验。如有一项试验结果不符合要求，则从同一批中另取双倍数量的试样重作各项试验。如仍有一个试样不合格，则该批钢筋为不合格品，不得使用。原材复试见证取样数必须总试验数的30%。计算钢筋强度采用公称横截面面积。拉伸、冷弯、反弯试验试样不允许进行车削加工。4.3钢筋的存放与运输（1）钢筋的存放要按照施工现场总平面图存放，且采用毡布进行覆盖，严防雨淋、雪覆。（2）钢筋堆放场地须平整夯实，铺砖或做混凝土硬化，并有良好的排水措施，本工程在地下室顶板上设置200*300*L的C20砼条梁，用于钢筋原材料的堆放。（3）成品、半成品钢筋临时堆放时要用木方或钢管将钢筋垫高，离地高度不小于20为宜，以防锈蚀或污染，钢筋存放或加工场地要遮盖防雨。（4）钢筋存放须按品种，规格分区堆放整齐。每垛钢筋须立标签，每捆（盘）钢筋上须扎有标牌。标签和标牌须有钢筋的品种，等级，直径，技术证书编号及数量等。（5）半成品钢筋运输时要采取相应措施避免钢筋在运输或装卸过程中变形。五、钢筋施工要求5.1施工放样钢筋加工前，由配筋人员依据结构施工图，规范要求，施工方案及有关洽商对各种构件的每各规格钢筋放样并填写钢筋配料单，钢筋配料单中注明钢筋规格，形状，长度，数量，应用部位等，钢筋配料单经技术负责人复查审核，签定认可后，方可进行加工。5.2钢筋配料5.2.1钢筋下料（1）直筋下料长度=构件长度-保护层厚度+（弯钩增加长度）+（接头连接长度）-钢筋弯曲调整值。（2）弯起筋下料长度=直段长度+弯起平直段长度-钢筋弯曲调整值+弯钩增长长度。（3）箍筋下料长度+箍筋周长+弯钩平直段长度+加箍筋调整值+2弯钩长度。5.2.2钢筋弯曲调整值表钢筋弯曲角度30456090135钢筋弯曲调整值0.35d0.5d0.85d2d2.5d5.2.3弯钩增加长度当弯心直径为2.5d，平直部分为3d时，钢筋弯钩增加长度：半圆弯钩为6.25d ,直弯钩为3.5d，斜弯钩为4.9d。5.2.4箍筋调整值箍筋调整值，即为弯钩增加长度和弯曲调整值两项之差或和，根据箍筋量外包尺寸或内皮尺寸而定。箍筋直径681012量外包尺寸50607070量内皮尺寸1001201501705.3钢筋保护层5.3.1钢筋保护层厚度表序号部位保护层厚度（mm）垫块种类规格（mm）1室内正常环境楼板15定型垫块90、100、110、1202露天环境板25定型垫块90、100、110、1203室内正常环境梁25塑料卡、砂浆垫块25、50*50*254露天环境梁35塑料卡、砂浆垫块35、50*50*355室内正常环境柱30塑料卡、砂浆垫块30、50*50*306露天环境柱35塑料卡、砂浆垫块35、50*50*357室内正常环境墙15塑料卡、砂浆垫块15、50*50*158露天环境墙40塑料卡、砂浆垫块40、50*50*40板分布钢筋保护层厚度不应小于上表中数值减10mm，且不应小于10mm，梁、柱箍筋和构造钢筋保护层厚度不应小于15mm。5.3.2其它除满足以上规定外，且不应小于受力钢筋的直径。图纸另加注明的按图纸说明。5.4钢筋加工5.4.1钢筋加工工艺流程钢筋除锈钢筋调直钢筋切断钢筋弯曲成型。5.4.2钢筋弯曲直径与平直长度（1）钢筋弯折时，需根据不同的弯折角度，直径，使用不同的弯心模具。（2）级钢筋末端需做180度弯钩，其圆弧弯曲直径（D）不应小于钢筋直径（d）的2.5倍，平直部分长度不得小于钢筋直径（d）的3倍。（3）级钢筋末端需做90度或135度弯钩时，圆弧弯曲直径（D）不应小于钢筋直径（d）的4倍，平直部分长度应按设计要求确定。（4）弯起钢筋中间部位弯折外的弯曲直径（D）不小于钢筋直径（D）的5倍。（5）纵向钢筋的弯折要求，D25时，R=4d。（6）梁的顶层结构和暗柱的弯折要求，D25时，R=6d。（7）钢筋长筋加工时，其弯钩角度为135度，平直部分10d，弯钩弯曲直径为箍筋直径的2.5D。5.5钢筋连接考虑本工程的实际情况和实际要求，钢筋接头采用机械接头和绑扎接头：本工程施工节点构造按照11G101-1、03G329-1进行。钢筋连接部位一览表序号使用部位连接方式1墙体暗柱、框架梁>16钢筋机械连接2其它部分绑扎连接5.5.1直螺纹连接（1）施工准备根据本工程钢筋接头数量和施工进度确定直螺纹成型机8台，并由厂家调试检测。根据施工现场总平面布置图，将成型机设在现场钢筋加工区，并架设钢筋成型支架和防雨棚，支架两端各设一台成型机，支加高度与成型机刀口中心平齐，以保证被加工钢筋轴线与刀具轴线重合。由厂家根据工艺要求对接头施工的操作工人，技术管理和质量管理人员，进行技术交底和技术培训，经考核合格发给上岗证后方可上岗操作。操作工人必须持证上岗。验收连接套做接头单体试件钢筋套丝钢筋连接用于工程上的钢筋，在同一根钢筋上下料，做三根母材的若干个接头试件，送公司或分公司试验室做拉伸试验，合格后再进行钢筋连接施工，否则要加倍抽检试验，直到100%合格。工人挨个自检套丝质量，合格后拧上保护帽，由质检员抽检，做好抽检记录，合格后批准钢筋连接施工，否则要求操作工人挨个复检，挑出不合格丝头，切掉10重新套出合格丝头。回收保护帽和密封盖，检查螺纹质量，清除杂物，锈，拧紧钢筋，做油漆标记，质检员抽检接头连接质量，并做抽检记录，合格后支模浇筑混凝土，仍有接头达不到规定量，必须查明原因，挑出不合格接头，按规程要求采取有效措施补强，才能支模浇筑混凝土。对钢筋直螺纹接头进行工艺检验，确定其各项工艺参数，合格后方可正式施工，钢筋套丝完整牙数的规定值按照直螺纹厂家提供的技术标准进行。（2）钢筋直螺纹后台加工的施工工艺钢筋应先调直后下料，切口端面应与钢筋轴线垂直，不得有马蹄形或翘曲，不允许用气割等加热方式下料。厂家提供的直螺纹接头钢筋套管应有产品合格证，并附有原材料材质单，套管表面应有规格标记，进场时，施工单位应进行核对。钢筋滚轧直螺纹的规定及质量检验。加工时采用水溶性切削润滑液，不允许用机油作润滑液，禁止在无润滑液的状态下加工。按钢筋配料单进行钢筋下料，且钢筋接距弯折点不小于10d，采用钢筋切断机下料时，要保证其端部不因挤陷而导致丝扣不饱满。要求下料断面垂直钢筋轴线。无马蹄形或弯曲头，否则用砂轮切割机切掉，不得用后割下料。加工完毕，应清除附着在螺纹上铁屑，钢筋套丝完成后，要求用逐个检查钢筋丝头的加工质量。操作工人自检螺纹的外观质量，钢筋丝头螺纹应饱满，螺纹不完整扣的累计长度不得超过两个螺纹周长。钢筋丝头长度误码差为+2P，（P为螺距），如丝扣不饱满者，切掉重新套丝。检查其套丝长度时，如出现丝扣超长，则用手持砂轮机磨掉，直至满足规定的长度要求为止。允许用合格套管检查钢筋丝头，用同一件套管检查的钢筋数量不应超过50件。自检合格的丝头，一头拧上同规格的保护帽，另一头拧上同规格的连接套。自检合格的钢筋丝头，质检人员对每种规格，另一批量随机抽检10%，但不小于10件，并填写钢筋滚轴螺纹加工检验记录。抽检的样件中当合格率小于95%时，应对该加工批加倍抽检，复检中合格率仍小于95%时应对该批全部丝头进行逐个检验，合格者方可使用。经检验合格的钢筋丝头，应立即将一端带上保护帽，另一端拧上一个螺纹套管，并按规格分类堆放整齐待用。（3）现场钢筋连接操作及注意事项钢筋连接时，钢筋规格和接头的规格应一致并确保钢筋和套管丝扣干净完好无损。如发现钢筋丝头的保护帽脱落，应检查丝扣是否碰伤或弄脏，出现以上情况应及时处理或更换。因采用直螺纹接头为A级接头，所以接头位置不限，但接头相互错开，在任一接头中心至35倍钢筋直径长度的区段内，有接头的受力钢筋截面面积占其总截面面积的百分率50%,且不与其垂直方向的钢筋接头相重叠。钢筋丝头保护帽应在要将钢筋拧入套管时再取下，坚持取下一个丝头保护帽随即连接一根钢筋的施工顺序，不得集中取下多个丝头保护帽。连接钢筋时，应对正轴线将钢筋拧入套管，用手拧不动为止，然后用扳手拧紧，决不允许钢筋丝头没拧入套管就用扳手拧钢筋。用扳手把钢筋接头拧紧后，随手画上油漆标记，以防钢筋接头漏拧。钢筋与标准型套管连接时，必须用扳手拧紧，使两根钢筋丝头在套管中央位置顶紧。连接完毕后，套管两端外露的完整有效扣不得超过2扣。框架梁水平通长钢筋和端部锚、剪力墙暗柱变截面处封头、剪力墙暗柱钢筋位置或根数变化封头，钢筋端头的连接用正反丝扣接头。（4）直螺纹施工现场检验与验收检查接头外观质量应无完整丝扣外露，钢筋与连接套之间无间隙，如发现有一个完整丝扣外露，应重新拧紧。本工程直螺纹接头等级为A级，接头处弯折不得大于4。接头的现场检验按验收批进行。同一施工条件下采用同一批材料的同等级，同型式，同规格的接头，以500个为一个验收批进行检验与验收，不足500个也作为一个验收批。对每验收批接头，应当在工程结构中随机截取3个试件作单项拉伸试验，按设计要求的接头性能等级进行检验与验收，并有拉伸试验报告与直螺纹加工检验批与直螺纹连接验收记录。（5）直螺纹施工注意事项钢筋丝头检验合格后应保持干净无损伤。所连钢筋规格必须与连接套规格一致。连接水平钢筋时，必须从一头往另一头依次连接，不得从两头往中间或中间往两端连接，钢筋机械连接接头应符合钢筋机械连接通用技术规程（JGJ107-96）与钢筋机械连接通用技术规程（JGJ107-2003）的相关要求。5.5.2钢筋绑扎接头（1）钢筋绑扎接头的搭接长度及接头位置须符合纵向受拉钢筋，锚固长度LaE和搭接长度LLE（mm），表中要求。（2）钢筋搭接长度的末端距钢筋弯折处，不得小于钢筋直径的10倍，接头不得位于构件最大弯矩处。（3）受拉区域内，级钢筋绑扎接头的末端须做弯钩，级钢筋不做弯钩。（4）钢筋搭接处，须在中心和两端用三道铁丝扎牢（墙体竖向钢筋搭接范围内不少于3道水平钢筋）。受拉区竖向钢筋搭接处的箍筋以5D（D=主筋直径）且不大于100的绑扎间距进行加密，受压区的竖向钢筋搭接处的箍筋以10D的绑扎间距进行加密。本工程的所有墙体间柱钢筋的搭接处的箍筋均以5D（D=主筋直径）且不大于100的绑扎间距进行加密，受压区的竖向钢筋搭接处的箍筋以10D的绑扎间距进行加密。（5）各受力钢筋之间的绑扎接头位置须相互错开。墙体钢筋的要求为从任一绑扎接头端部至搭接长度L1=LLE+0.30 LLE的区段范围内，有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积百分率不得超过50%。顶板钢筋的绑扎接头的要求为从任一绑扎接头端部到搭接长度L1=LL+0.30 LL的区段范围内，有绑扎接头的受力钢筋总截面面积百分率，须符合下列规定，受拉区不得超过25%，受压区不得超过50%。（6）纵向受拉钢筋的锚固长度LaE和搭接长度LLE（mm）本工程钢筋的锚固与搭接长度见下表，且在任何情况下，钢筋锚固长度不得小于200mm，搭接长度不得小于300mm。抗震、非人防受力钢筋的搭接（锚固）长度（搭接接头面积百分率按50%考虑。）钢筋类型混凝土强度等级C40C45C50HPB30029d28d26dHRB33529d26d25dHRB40033d32d31d钢筋类型混凝土强度等级C55C60HPB30025d24dHRB33524d24dHRB40030d29d本工程的图纸设计中的钢筋的锚固长度在图纸中具体标注数值时，应严格按照图纸设计的标注长度进行施工。注：无论什么情况下，钢筋的锚固长度不小于200，搭接长度不小于300。5.5.3钢筋代换（1）任何钢筋的代换必须征得结构设计师的书面认可。（2）钢筋的级别，种类和直径须按设计要求采用。当需要代换时，须征得设计单位同意，并须符合下列规定。（3）不同种类钢筋的代换，须按钢筋受拉承载力设计值相代换的原则进行。（4）当构件受抗裂，裂缝宽度或挠度控制时，钢筋代换后须进行抗裂，裂缝宽度或挠度验算。（5）钢筋代换后，须满足混凝土结构设计规范中所规定的钢筋间距，锚固长度，最小钢筋长度，根数等要求。（5）对重要构件，不得用I级光面钢筋代换变形（带肋）钢筋。（6）梁的纵向受力钢筋与弯起钢筋须分别进行代换。（7）预制构件的吊环，必须采用未经冷拉的I级热轧钢筋制作。严禁以其它钢筋代换。六、钢筋绑扎施工6.1钢筋绑扎准备工作（1）核对成品钢筋的钢号，直径形状，尺寸和数量是否与料单牌相符，如有错漏，须立即纠正，增补。（2）为确保钢筋保护层的位置，对墙绑扎时必须加工钢筋定位框，顶板加工马凳。定位筋加工尺寸必须准确，定位筋须周转使用，拆除后要立即清干净，校正尺寸，偏差较大的严禁使用。（3）绑扎比较复杂的结构部位时，须先逐根研究钢筋穿插就位顺序，并与模板工讨论支模和绑扎先后次序，减少绑扎困难，钢筋确实摆放不下或间距太小无法满足混凝土顺利下灰时，要与技术部门联系（可能涉及设计，监理等单位）解决。（4）直径小于12mm，钢筋采用22号扎丝统一规划绑扎，大于12mm钢筋采用20号铁丝绑扎，所有钢筋交错点必须绑扎，且必须牢固，柱角等部位用双股铁丝，相临绑扣之间呈“八”字型，且朝向混凝土体内部。（5）钢筋摆放位置线的标定顶板筋：分别在每层顶板模板四周和梁底模端部标出。墙体水平筋摆放线在竖向钢筋上标出。暗柱、剪力墙竖向钢筋按照地下室夹层钢筋位置自下而上进行连接。6.2钢筋绑扎6.2.1梁钢筋绑扎6.2.1.1模内绑扎时（1）在梁侧模上画好箍筋间距或在已摆放的主筋上划出箍筋间距。（2）先穿主梁的下部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐一分开；穿次梁的下部纵向钢筋及弯起钢筋并套好箍筋；放主次梁的架立筋；隔一定间距将架立筋与箍筋绑扎牢固；调整好箍筋间距；绑架立筋，再绑主筋，主次梁同时配合进行。（3）框架梁上部纵向钢筋应贯穿中间节点，梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线的长度要符合设计要求。框架梁纵向钢筋在端节点内的锚固长度也要符合设计要求。（4）绑梁上部纵向筋的箍筋宜采用套扣绑扎。（5）箍筋在叠合处的弯钩，在梁中应交错绑扎，箍筋弯钩为135°，平直部分长度为10d。（6）梁端第一个箍筋应设置在距离柱节点边缘50mm。梁端与柱交接处箍筋加密要符合设计要求，在梁纵向受力钢筋搭接长度范围内，应按设计要求配筋，当设计无具体要求时，应符合规范要求。（7）在主、次梁受力筋下均应垫垫块（或成品塑料卡），保证保护层厚度。受力筋为双排时，可用短钢筋垫在两层钢筋之间，钢筋排距应符合设计要求。（8）梁筋的绑扎连接：梁的受力钢筋直径小于18mm时，可采用绑扎接头，搭接长度要符合规范的规定。接头末端与钢筋弯起点的距离不得小于钢筋直径的10倍。接头宜位于受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头位置应相互错开。在同一连接区段长度1.3 Ll（Ll为搭接长度）范围内纵向受力钢筋的接头面积百分率，应符合设计要求，如设计无要求时应符合规范要求；受拉区域内HPB300级钢筋绑扎接头的末端应做弯钩（HRB335级钢筋可不做弯钩），搭接处应在中心和两端扎牢。梁受力钢筋大于16mm时，可采用机械连接，机械连接必须满足试验合格的要求，才能用于工程中。6.2.2.2模外绑扎时主梁钢筋也可先在模板上绑扎，然后入模，其方法把主梁需穿次梁的部位抬高，在主、次梁梁口搁横杆数根，把次梁上部纵筋铺在横杆上，按箍筋间距套箍筋，再将次梁下部纵筋穿入箍筋内，按架立筋、弯起筋、受拉筋的顺序与箍筋绑扎，将骨架抬起抽出横杆落入模板内。6.3顶板钢筋绑扎（1）工艺流程：清理模板模板上画线绑板下部南北向受力钢筋（短向）绑板下部东西向受力钢筋（长向）绑板上层东西向钢筋（长向）绑板上层南北向钢筋（短向）整理，自检，报验。（2）清扫模板上刨花、碎木，电线管头等杂物，模板上表面清理干净后，放出轴线及上部结构定位边线。在模板上划好钢筋间距，用墨线弹出每根钢筋的线，依线绑筋。（3）按弹出的间距线，先绑板下部南北向受力钢筋后绑板下部东西向受力钢筋。预埋件，电线管，预留孔等及时配合安装。（4）绑扎板钢筋时，相交点必须全部绑扎八字扣。板钢筋为双层双向筋，为确保上部钢筋的位置，在两层钢筋间加设马凳铁，马凳（根据板的厚度采用不同规格定型马凳）铁在南北方向上全长布置，东西方向上排距为1500mm。（5）顶板上部筋为负弯矩架筋时，绑扎时在负弯矩筋端部拉通长小白线就位绑扎，保证钢筋在同一条直线上，端部平齐，外观美观，且要注意防止板上部的负筋被踩下，特别是雨蓬，挑檐，阳台等悬臂板，要严格控制负筋位置，以免拆模后断裂，架筋下面的马凳制作和布设方法，间距均同双层双向顶板的钢筋马凳。（6）钢筋保护层垫块采用与顶板砼同强度的砂浆垫块（50*50*保护层厚度），间隔800mm横纵设置。（7）楼板钢筋的绑扎接头时，钢筋受拉区域内，级钢筋绑扎接头末端须做弯钩，级钢筋不做弯钩。梁，板钢筋如有弯钩时，上层钢筋弯钩朝下，下层钢筋弯钩朝上。（8）板与梁交叉处，板的钢筋在上，梁的钢筋在下。（9）板的下铁短向钢筋在下，长向筋在上，上铁则相反。板筋采用马凳控制上下两钢筋间距，马凳采用定型制作，布置间距1500，板钢筋施工时应防止水电管线将钢筋抬起或压下。6.4墙体钢筋（含暗柱）墙边放线，验线与清理立筋检查调直，调正钢筋接头立筋绑扎（暗）柱筋绑扎上、中水平定位筋与每根竖筋绑扎机、电埋管验收班组自检质量员验收整改隐检下道工顺监理工程师交接连梁钢筋、洞口加筋技术负责人6.4.1钢筋绑扎施工流程图（1）墙筋绑扎1）施工条件:墙筋绑扎前在两侧各搭设两排脚手架，每排高度随剪力墙筋绑扎高度满足墙体筋绑扎要求，脚手架上满铺脚手板，使操作人员具有良好的作业环境。墙筋绑扎前，用钢丝刷将污染的钢筋清理干净，测量工及时弹出墙体内外边线及控制线，混凝土工根据墙体内外边线用扁铲剔凿并将浮浆，清理干净。2）校正甩槎筋位置：根据已弹好的墙内外边线，对保护层偏大或偏小的钢筋按1：6打弯对钢筋进行校正，对钢筋间距偏差超过±5mm的也要进行校正，校正甩槎竖向筋时，第一根竖向筋要求距两侧间柱边距离为50mm，中间钢筋间距按图纸设计要求从中间向两边排列，排至第二根竖向筋时，如钢筋间距不符合图纸要求，允许对其进行调整，钢筋间距不应大于图纸设计要求。3）进行间柱钢筋绑扎：在间柱竖筋对角用粉笔从下往上画箍筋分档间距线，箍筋起卡筋距混凝土面为25mm，从上往下套箍筋，箍筋套完后从下往上绑扎，箍筋与间柱主筋用20#绑扎丝采用兜扣绑扎，箍筋叠合处沿暗柱主筋顺时针或逆时针交错布置，箍筋与主筋绑扎要到位，同一间柱大小箍筋要求用绑扎丝分开绑扎，箍筋弯钩要求135度保证平行。当间柱钢筋采用绑扎搭接量，搭接区箍筋间距取5d及100mm的最小值（d为暗柱钢筋最小直径）非搭接区箍筋间距按图纸要求。4）间柱钢筋绑扎完后，进行墙体钢筋的绑扎。墙体钢筋根据不同墙体厚度而不同，双层双向布置，水平筋在主筋的外侧，墙体钢筋采用搭接接头，绑扎前先对预留竖筋拉通线校正。之后再接上部竖筋，水平筋绑扎时拉通线绑扎，保证水平一条线。墙内旋转梯形架，以此保证墙体水平筋的间距，平直。梯形架用比墙筋大一等级的钢筋焊成，梯子筋的间距为1.50米。（见图：竖向定距梯子筋示意图）。竖向梯子筋根据水平，竖向钢筋的间距，排距，焊接成梯子，梯子筋的上，中，下设三个横撑，横撑应与墙的厚度相等（最多可小2mm作为顶住模板的顶撑和控制砼保护层的厚度，这三根顶撑的长度下料时必须准确，必须将端部垂直切平，不得有飞边，斜歪等现象，且端部涂刷防锈漆。竖向定距梯子筋见下图。其中：H=结构层高+2LLE+500 h=结构层高+LLEHh立筋排距墙厚-2水平筋间距立筋保护层-1立筋保护层-16）墙体钢筋绑扎时须将全部钢筋相交点扎牢。水平钢筋弯钩要求朝向混凝土内部。应注意相邻绑扎点的铁丝扣要成“八”字形，以防网片歪斜变形，两层钢筋网间应设置间距为米的撑铁卡住两层网片，以固定钢筋网片的距离，撑铁相互错开排列，呈梅花状布置。30301414暗柱箍筋或墙水平筋双F卡（端部刷防锈漆）10钢筋制作墙厚-27）洞口处钢筋绑扎：门窗洞口上方的连梁或暗梁钢筋伸入两侧墙内长度按照规范要求且每边不小于1个箍筋（顶层的箍筋全长绑扎，且顶层的箍筋开口方向与其它层相反为开口向上）。8）根据设计图纸要求，用塑料卡垫块控制保护层厚度15mm。将塑料卡卡在墙体水平钢筋上，每隔800mm纵横设置，为距阵状布置，墙体钢筋绑扎完毕后进行墙体拉钩的拉结。拉筋的规格为8600*600；本工程的墙体拉筋均为梅花状布置。9）墙钢筋绑扎完后，由测量工将墙体预留洞（包括水电留洞）位置放出，钢筋工根据设计进行洞口加筋。10）所有绑扎丝头朝向混凝土内部，外露丝头长度为30-50mm。11）在墙体模板上口位置加设一道水平的焊有竖向钢筋定位卡的梳子卡（用14钢筋焊成，混凝土浇筑完毕后拆除，周转使用），以此保证钢筋在混凝土浇筑后位置的准确性。墙体厚度减墙内外侧水平筋直径与保护层立筋间距墙体立筋 12）墙生根钢筋每段长度不宜超过6米，水平钢筋每段长度不宜超过8米，以利绑扎。13）墙体钢筋施工时应注意上层门窗洞口的位置。上层新增加的门窗洞 口两侧的暗柱，应在底下一层墙体钢筋绑扎时生根绑扎。bhb/h1/6墙体钢筋偏位校正14）局部节点做法6.5楼梯钢筋（1）钢筋规格楼梯钢筋主要规格为：8、10、12、14、16、18、20、22、25；（2）楼梯间钢筋绑扎1）在楼梯段底模上画主筋和分布筋的位置线。2）对于双跑楼梯平台板钢筋，要求先支靠平台处的墙模板，在平台位置处将楼梯休息平台钢筋埋设在墙体混凝土中，然后再支另一面墙体模板，待浇筑完楼梯间剪力墙混凝土后剔出，单面焊10d连接成梯板钢筋（剪力墙与楼梯整浇时不需要预埋钢筋）。3）绑扎楼梯钢筋时，先绑扎主筋后绑扎分布筋，每个交点均应绑扎。绑扎楼梯钢筋时，先绑扎梁筋后绑板筋，板筋要锚固到梁内。4）对于双跑楼梯，休息平台因为有梁，在浇筑墙混凝土先在梁位置处预留梁豁，梯梁伸入墙内与梯板一同浇筑混凝土。梁豁深度为1/4墙厚，确保梁钢筋满足锚固长度且混凝土不出现色差。5）在踏卡板主筋及分卡筋之间或平台板上下层钢筋之间放置工字形钢筋马镫，马镫梁用12钢筋（三级钢）加工制作。6）楼梯板钢筋的混凝土保护层厚度为15mm，为保证保护层厚度用与砼同强度砂浆垫块垫在踏卡板主筋下，并用绑扎丝将垫块与主筋绑牢以免垫块在浇筑混凝土时下滑。6.6埋件（暂定）（1）埋件本工程结构施工时，应注意楼梯扶手的埋件应提前埋好，所有埋件位置应准确，浇筑混凝土时不移位。七、质量要求7.1主控项目（1）按现行国家标准GB1499，GB701，GB13013等规定，抽取试件作力学性能检验，检查新产品合格证和复验报告。（2）有抗震要求的框架结构纵向受力钢筋的强度，当设计无要求时，对一，二线抗震等级应符合下列要求：a) 钢筋抗拉强度实测值与屈服强度实测值的比值不大于1.25。b) 钢筋屈服强度实测值与强度标准值的比值不大于1.3。（3）当钢筋发生脆断，焊接性能不良或力学性能显著不正常时，应对该批钢筋进行化学成分检验或其它专项检验。检查化学成分等专项检验报告。（4）受力钢筋弯钩和弯折应符合下列规定。c) HPB300级钢筋未端应作180°弯钩，其弯钩弧内径不小于钢筋直径的2.5倍，弯后平直部分不小于钢筋直径的3倍。HRB335、400级的钢筋末端应作135°弯钩，HRB335级，400级钢筋的弯钩内直径不小于钢筋直径的4倍，弯后平直长度符合设计要求。d) 不大于90°的弯折时，弯弧内径不小于钢筋直径的5倍。尺量检查。（5）除焊接封闭环式箍筋外，未端均应弯钩，形式符合设计要求，设计无要求时，应符合下列规定：e) 弯弧内直径除应满足的要求外，尚应不小于受力钢筋直径。f) 弯折角度，一般结构不小于90°，有抗震要求结构应为135°。g) 弯后平直部分长度，一般结构不小于箍筋直径的5倍，有抗震要求的结构，不小于箍筋直径的10倍。（6）纵向受力钢筋的连接方式应符合设计要求，观察检查。连接接头力学性能，按钢筋机械连接通用技术规程JGJ107，钢筋焊接及验收规程JGJ18的规定，抽取钢筋连接接头，焊接接头试件作力学性能检验，其质量应符合规定，检查接头力学试验报告。（7）钢筋安装时，受力钢筋的品种，级别，规格和数量设计要求。观察和尺量检查。7.2一般项目（1）钢筋应平直，无损伤，表面不得有裂纹，油污，颗粒状或片状边。观察检查。（2）钢筋调直采用冷拉法时，HPB300级钢筋的冷拉率不大于4%，HRB335，400级，RRB400级钢筋的冷拉率不大于1%。观察及尺量检查。（3）钢筋加工的形状尺寸应符合要求，偏差率应符合下表要求（尺量检查）。项目允许偏差mm受力钢筋顺长方向全长的净尺寸±10弯起钢筋的弯折位置±20箍筋内净尺寸±5（4）钢筋接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两上或两个以上的接头，接头末端至钢筋弯起点的距离不少于钢筋直径的10倍。观察和尺量检查。（5）机械连接，焊接接头的外观质量应符合钢筋机械连接通用技术规程JGJ107，钢筋焊接及验收规程JGJ18的规定（观察检查）。（6）设置在同一构件内的受力钢筋接头宜相互错开，其同一级内纵向受力钢筋的接头面积百分率应符合设计要求，在受拉区不宜大于50%。接头不宜设置在有抗震设防要求的框架梁端，柱端的箍筋加密区。当无法避开时，对等强度高于A级机械连接接头不应大于50%。（7）同一构件纵向受力钢筋绑扎接头宜相互错开，绑扎接头中钢筋的横向净距不应由小于钢筋直径，且不应小于25mm。同一连接区段内有搭接接头的纵向受力钢筋接头面积百分率应符合设计要求，当设计无要求时，应符合以下规定：h) 对梁类，板类及墙类构件，不宜大于25%。i) 对柱类构件，不宜大于25%。j) 当工程中确有必要增大接头面积百分率时，对梁类构件，不应大于50%，对其它构件，可根据实际情况放宽，观察尺量检查。k) 纵向受力钢筋绑扎搭接接头的最小搭接长度应符合GB50204附录B的规定。（8）在梁柱构件的纵向受力钢筋搭接区内应按设计要求配置箍筋，当设计无要求时应符合，箍筋直径不应小于搭接钢筋较大直径的0.25倍。搭接区段的箍筋间距不应大于搭接钢筋较小直径的5倍，且不应大于100mm，当柱中纵向受力钢筋直径大于25mm时，应在搭接接头两个端面外100mm范围内各设置两个箍筋，其间距宜为50mm，尺量检查。（9）钢筋安装位置允许偏差。尺量检查。7.3钢筋位置偏差序号项目允许偏差mm1受力钢筋的排距±52钢筋弯起点位置203箍筋，横向钢筋间距绑扎骨架±20焊接骨架±104焊接预埋件中心线位置5水平高差+3、-05受力钢筋的保护层基础±5柱、梁±3板、墙±3在浇筑混凝土前应对钢筋及预埋件进行验收，并做好隐蔽工程记录。八、质量控制8.1质量保证体系（1）质量体系：建立由项目经理领导，由主任工程师策划组织实施，现场经理中间控制，责任工程师，质量总监检查监督的管理系统，形成项目经理部，钢筋施工作业班的质量管理网络。（2）质量控制程序；根据质量保证体系及职责划分，各部门须严格履行职责，互相配合并遵守如下程序进行。8.2其它质量控制措施（1）选择国有大型钢厂作为供货商，每次进场钢筋必须具有钢筋出厂合格证明，原材质量证明书和原材试验报告单。钢筋进场后按批验收及原材复试，合格后方可用于工程施工。（2）半成品钢筋进场后须先核对规格，数量及使用部位等，确定无误后再进行施工。钢筋在运输和储存时，不得损坏标志，按批分批分别堆放整齐，避免锈蚀或油污。（3）进入施工现场的钢筋每捆重量不得大于现场所用塔吊的最大幅度起重量。
