停车场实施性施工组织设计.doc

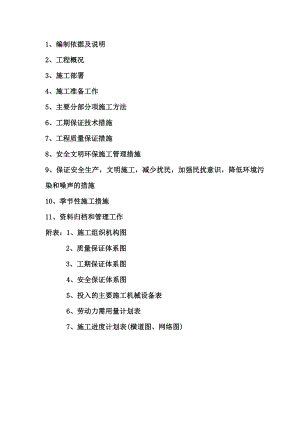

1、 编制依据及说明2、 工程概况3、施工部署4、施工准备工作5、主要分部分项施工方法6、工期保证技术措施7、工程质量保证措施8、安全文明环保施工管理措施9、保证安全生产，文明施工，减少扰民，加强民扰意识，降低环境污染和噪声的措施10、季节性施工措施11、资料归档和管理工作附表：1、施工组织机构图2、质量保证体系图3、工期保证体系图 4、安全保证体系图 5、投入的主要施工机械设备表 6、劳动力需用量计划表 7、施工进度计划表(横道图、网络图)第一章、编制依据、说明、原则第一节、编制依据在本施工组织设计中，主要以以下几项作为依据：一、施工场地的地形、地貌、气象、水文、地质及交通运输情况等资料，以及现场条件的“三通一平”情况。二、太原市永安殡仪馆停车场综合楼图纸。三、本公司制定的有关的管理制度及质量手册、环境/职业安全健康手册和程序文件。四、技术、资金、设备及施工技术管理人员，劳动力及技术力量以及相关工程丰富的施工经验与公司良好的服务及承诺。五、本工程运用的主要现行国家有关规范、规程和标准：（1）GB50007-2002建筑地基基础设计规范（2）GB50010-2002混凝土结构设计规范（3）GB50011-2001建筑抗震设计规范（4）GB50411-2007建筑节能工程施工质量验收规范（5）GB50300-2001建筑工程施工质量验收统一标准（6）JGJ128-2007建筑施工门式钢管脚手架安全技术规范（7）04G101-3筏形基础平法配筋图集（8）04G101-4现浇砼楼面与屋面板图集（9）03G329-1建筑物抗震构造详图（10）03G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图（11）06G901-1砼结构施工钢筋排布规则与构造详图（12）JGJ3-2002高层建筑混凝土结构技术规程（13）屋面工程技术规范（14）混凝土结构试验方法标准（15）地基与基础工程施工及验收规范（16）GB50009-2001建筑结构荷载规范（17）施工现场临时用电安全技术（18）建筑机械使用安全技术规程（19）建筑装饰工程施工及验收规范（20）建筑工程施工质量验收规范第二节、编制说明本施工组织设计作为指导施工的指导性文件，在编制过程中我们对项目管理机构设置、劳动力安排、施工进度计划控制、机械设备及周转材料配备、主要分部分项及子分项工程的施工方法、工种质量控制措施、安全生产保证措施、文明施工及环境保护措施、降低成本的措施等诸多因素进行了考虑，以突出施工组织设计的科学性、可行性。第二章、工程概况第一节、工程概况一、工程概况本工程为太原市永安殡仪馆停车场综合服务楼，项目位于太原市永安殡仪馆西侧，小返乡，后沟村±0.000相当于绝对标高数为872.3503.本工程为地下一层，地上六层，耐火等级为二级。结构形式为框架剪力墙结构，基础类型为筏板基础。建筑总高度26.9米，一五层为办公室，一层层高4.5米，二五层为3.9米，六层为客房及展厅层高4.5米，室内外高差1.2米，建筑总面积为6515.81。本工程地基处理方法，先进行灰土挤密桩施工消除地基湿陷性，然后进行三七灰土垫层施工提高地基承载力。二、建筑概况1、墙体地下部分外墙均为钢筋混凝土剪力墙，内墙填充墙为非粘土烧结砖墙，M10水泥砂浆砌筑；地上部分外墙除剪力墙外均为200厚加气混凝土砌块墙，M5混合砂浆砌筑；2、屋面防水屋面防水采用1.5厚及3厚SAM-930自粘聚合物改性沥青防水卷材各一道。3、墙面内墙为混合砂浆及水泥砂浆抹灰。卫生间为5厚釉面砖白水泥擦缝。外墙岩棉板保温，干挂石材墙面。4、抗震设防烈度：8度。建筑使用结构年限：50年。三、主要结构材料本工程结构设计使用年限为50年。混凝土结构的环境类别为：±0.000以下、阳台挑檐为二（b）类，卫生间为二（a）类，其它为一类。1、钢筋型 号 性能指标圆6 HPB235圆8 HPB235圆10 HPB235螺纹(二级) HRB335螺纹(三级) HRB4002、混凝土部 位 砼强度等级垫 层： C15 基础梁、板： C35 P6柱 墙： 地下一层六层 C30 四层以上 C30梁 板： C30 楼梯及其他： C30注：地下室砼自带S6防水等级。第二节、场区工程地质概况本场地地势平坦，为2级自重湿陷性土，场地类别为类。根据地勘报告得知深度31.3米范围地基土从上至下划分为八个综合层，持力层为第3层。场地地下水介于地面下18.723.00米之间，故本工程施工期不考虑地下水影响。第三节、施工场地条件本工程 “三通一平”已基本完成。±0.00绝对标高为872.350m。地基处理工程由专业单位施工。建设单位已把施工水源、电源接入现场。施工范围场外道路可通行材料运输车辆，供施工设备及材料进场。第三章 施工部署本工程将由公司挑选管理经验丰富、技术水平高、责任心强的优秀管理人员组建工程项目部，从组织上确保严格按本施工组织设计制定的各项技术要求，以ISO9001的施工质量管理模式，对本工程实施科学规范化的项目管理，加强对施工过程的质量预控工作。公司将本工程列为重点工程，从技术管理，施工力量，机械配置，材料供应，资金调度等方面，全方位对本工程给予支持。由公司技术部、质安部派专人对本工程施工的全过程实施管理和监控，以确保本工程按合同如期竣工，验收一次达标。第一节、工程目标一、工期目标：2012年10月1日开工，2013年12月30日竣工。 总工期457日历天二、 质量目标：合格，争创太原市优良工程三、 安全目标: 杜绝死亡、重伤事故，轻伤事故频率控制在5以内。四、环保目标：环保生产，守法施工，控制污染，减少扰民第二节、 施工组织机构本工程实行项目管理，组建项目经理部，选择具有相关学历及工作经验、素质高的各岗位技术管理人员组建项目经理部，进行项目施工管理，严格按ISO9001质量保证体系和ISO14001环境体系、GB/T28001-2001职业健康安全管理体系及行业、公司相关文件执行，从技术资料、技术质量、工期、施工文明、环保、生产等方面进行全方位、全员、全过程管理。项目管理组织机构见附图。第三节、 施工管理组织一、 组建项目部本工程施工中实施项目法施工的管理模式，组建本工程的项目经理部，以工程施工全过程的进度、质量、安全、文明、环保生产为主线，加强动态、科学管理，优化各生产要素，精心施工，大力推广先进施工技术，在保证质量合格的同时，力争提前完成各项目标。项目经理对工程项目进行目标管理。对涉及该工程目标控制的人、机械、材料、资金、组织等方面进行决策安排。二、施工流程 1、测量放线：测量员放线后填写测量放线记录，施工员、质量员检查、技术负责人验收，报监理工程师验收。2、墙、柱钢筋连接：钢筋施工员下达施工任务书给钢筋连接班组，该工序验收后填写隐蔽验收记录，班组长 施工员质量员技术负责人按以上程序执行验收，报监理工程师隐蔽验收。3、墙钢筋绑扎：由钢筋施工员下达施工任务书执行第2条施工程序，在墙柱钢筋验收前不得支设墙柱的模板。4、墙、柱模板安装：墙、柱钢筋经监理工程师验收后，由质量员通知木工施工员下达施工任务书给木工班组，安装墙柱模板，执行第2条检查程序，报监理工程师验收。5、梁、板模板安装：由木工施工员下达施工任务书给木工班组，执行第2条检查程序。6、梁、板钢筋绑扎：由钢筋施工员下达施工任务书给钢筋班组，执行第2条检查程序。7、墙、梁、板砼浇筑：砼施工员填写浇灌令，项目部会签报监理工程师审批，混凝土施工员下达施工任务书给砼班组，执行第2条检查程序。8、拆模：根据同条件养护试验报告，填写拆模申请表，经项目技术负责人签字并经监理工程师审批，由木工施工员下达施工任务给木工班组，班组接到施工任务书方可拆模，施工任务中必须写明砼浇筑完成后的时间，拆模时木工施工员通知混凝土施工员开始养护，拆模完成后砼班组填写会签表，执行第2条检查程序。9、 砼养护：由砼施工员下达施工任务书给养护班组，砼施工员做养护记录。10、内外装修：在结构完成后全面进入内外装修，立体交叉作业，安排好各工序的搭接。11、水、电、消防、通风等安装：密切配合结构施工，完成预埋套管及楼面预留孔洞工作。合理安排给排水、电气设备、消防工程、通风工程同土建工程的工序搭接，合理分配工期。12、收尾竣工：要抓紧，抓好修理、收头，并做好成品保护。三、主要施工方案的选择1、砼全部采用预拌商品砼，以汽车泵送为主。2、模板体系采用方木做龙骨，12mm厚多层板做面板。扣件式钢管支撑体系。3、主体外脚手架采用钢管扣件式双排架密目网封闭体系。第四章 施工准备第一节、施工准备工作计划一、 施工准备工作计划施工准备工作计划表序号项 目内 容承办单位审定单位1图纸会审全部施工图业主业主、监理2施工组织设计编制确定施工方案和质量技术安全等措施公司项目部公司3施工方案编制与交底编写专项施工方案，并向有关人员和班组仔细交底项目部监理4现场定位放线点线复核，建立待建工程的定位和控制细部公司项目部监理5现场平面布置按总图布置水、电线路及搭设临时设施公司项目部监理6主要机械进场机械设备进场就位安装调试公司项目部监理7主要材料进场按进度计划组织材料分批进场公司项目部监理8劳动力进场与教育组织劳动力陆续进场、进行三级安全教育项目部施工班组公司监理9编写施工预算计算工程量、人工材料限额量、机械台班项目部公司二、技术准备1、了解现场地貌和水文地质情况，进行施工现场平面布置设计，及时进驻现场，接收并校对坐标点和水准点等现场测量控制点，做好书面移交，建立平面和高程控制网，绘制定位放线图及沉降观测水准点图。2、熟悉图纸内容：熟悉和掌握施工图纸的全部内容和设计意图，了解设计要求达到的技术标准，编制针对性强的施工组织设计和专项施工方案，积极配合建设单位组织的图纸会审与设计交底。3、对施工人员进行规范、工艺、标准培训，做好各分项工程技术交底工作，每道工序开始前，均须进行技术交底。技术交底均采用三级制，即项目部技术负责人专业工长 各班组长。技术交底均有书面文字图表，层层交底签字，项目技术负责人向专业工长进行交底，要求细致、完善，并要结合具体操作部位、关键部位的质量要求，操作要点及注意事项等进行详细的书面和讲述交底，工长接受后，应及时详细地向作业班组进行交底，班组长在接受交底后，应组织工人进行认真讨论，确保工程的质量和进度。4、建立工程技术资料档案5、编制工程验收计划，隐蔽工程计划，砂浆、砼试块制做计划，材料检验计划，检验批验收计划，结构实体检验计划。6、编制质量计划，对关键部位、重点部位、特殊部位及成品保护做详细的技术、操作控制措施。第二节、 物质生产条件准备本工程施工所需材料、构配件、施工机械品种多、数量大，保证按计划供应，对整个施工过程举足轻重，否则直接影响工期、质量和成本。一、材料准备1、根据施工进度计划和施工预算的工料分析，选择合格供货方，按采购计划单拟定加工及定货计划，签订供货合同。2、建筑材料及安全防护用品准备：对钢材、木材等建筑材料，特殊材料等均应根据实际情况编制各项材料计划表，分批进场。3、对各种材料的入库、保管和出库制订完善的管理办法，同时加强防盗、防火的管理。二、构配件加工准备1、根据施工进度计划和施工预算所提供的各种构配件,提前做加工翻样工作,并编制相应的需用计划。2、提前做好预制构件、预埋件的加工工作。3、组织制定模板的需求计划和定型模板的加工工作。三、施工机械准备按照施工组织设计的机械选择及施工项目的生产需要及时供应各种机械，充分满足生产的需要。第三节、施工组织准备为实现本工程建设的优质、高速、安全、文明、低耗的目标而奋斗，本工程采用项目法施工的管理体制。项目经理部进入施工现场，按施工准备工作计划要求积极开展工作，并组织实施临建搭设。一、施工现场准备1、施工现场控制网点会同建设和监理单位做好现场坐标控制点的移交工作，包括测量控制点以及有关技术资料，并复检控制。根据给定控制点测设现场内的永久性坐标桩，并做好保护，作为工程测量的依据。2、施工现场高低平整，道路硬化排水有序，对现场需要局部进行填土和平整，以便布置施工道路和生产生活临设。二、临时用水布置1、施工现场用水主要包括：施工用水、生活用水和消防用水。由于本工程结构采用商品混凝土，施工用水主要考虑模板冲洗和混凝土养护、砖墙砌筑批荡用水等。2、施工用水主管选用DN100mm镀锌水管；施工用水支管选用DN50mm镀锌水管；用水支管选用DN25mm镀锌水管；消防用水支管选用DN50mm镀锌水管。3、现场用水的保证措施为了施工用水的可靠性和保障性，使施工生产顺利进行，项目部组织专门的管理机构，加强管理。对进入施工现场的施工人员进行开源节流教育，阐述节约用水的重要性和必要性，使每位员工对节约能源创造效益有正确的理解和认识。现场供水管的安装维修由专业水电工进行，加强巡回检查监护，出现故障及时处理，确保生产、生活用水畅通。三、施工用电施工现场用电量统计表序号机械名称型号单位数量单机功率总功率1塔吊QTZ-40部165KW65KW2施工电梯2/TX2/蓝部130KW30KW3砼搅拌机JZ-350台15.55.54砂浆搅拌机HJ200B台22.24.45钢筋切断机GQ-40台2246钢筋弯曲机GJ-2台21.537钢筋调直机 GT6/14台111.0011.008平板振动机B22台81.5129插入式振动机CZ-3台81.51210电焊机DH-10台10.50.511镝灯 2  3.50 712木工圆锯 MJ104 1 3.50 3.50二、设计内容和步骤 1、现场勘探及初步设计: (1)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(2)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。 (3)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。 2、确定用电负荷: (1)照明镝灯(2台) Kx = 1.2,Cos = 0.6,tg = 1.33 Pjs = Kx×Pe = 1.2×7 =8.4kW Qjs = Pjs×tg = 8.4×1.33 = 11.17kvar (2)自落式混凝土搅拌机(1台) Kx = 0.75,Cos = 0.85,tg = 0.62 Pjs = Kx×Pe =0.75×5.5=4.12kW Qjs = Pjs×tg = 4.12×0.62 = 2.55kvar (3)塔吊(1台) Kx = 0.75,Cos = 0.85,tg = 0.62 Pjs = Kx×Pe = 0.75×7.5 = 5.62kW Qjs = Pjs×tg = 5.62×0.62 = 3.48kvar (4)砂浆搅拌机(1台) Kx = 0.5,Cos = 0.55,tg = 1.52 Pjs = Kx×Pe = 0.5×4.4 = 2.2kW Qjs = Pjs×tg = 2.2×1.52 = 3.34kvar (5)插入式振动器(8台) Kx = 0.5,Cos = 0.7,tg = 1.02 Pjs = Kx×Pe = 0.5×12 = 6kW Qjs = Pjs×tg = 6×1.02 =6.12kvar (6)平板式振动器(8台) Kx = 0.5,Cos = 0.7,tg = 1.02 Pjs = Kx×Pe = 0.5×12 = 6kW Qjs = Pjs×tg = 6×1.02 = 6.12kvar (7)木工圆锯(1台) Kx = 0.5,Cos = 0.6,tg = 1.33 Pjs = Kx×Pe = 0.5×3.5 = 1.75kW Qjs = Pjs×tg = 1.75×1.33 = 2.33kvar (8)钢筋切断机（2台） Kx = 0.3,Cos = 0.7,tg = 1.02 Pjs = Kx×Pe = 0.3×4 = 1.2kW Qjs = Pjs×tg = 1.2×1.02 = 1.23kvar (9)钢筋调直机 Kx = 0.3,Cos = 0.7,tg = 1.02 Pjs = Kx×Pe = 0.3×11 = 3.3kW Qjs = Pjs×tg = 1.2×1.02 = 3.37kvar (10)钢筋弯曲机（2台） Kx = 0.3,Cos = 0.7,tg = 1.02 Pjs = Kx×Pe = 0.3×3 = 0.9kW Qjs = Pjs×tg = 0.9×1.02 = 0.92kvar (11)交流电焊机(1台) Kx = 0.7,Cos = 0.4,tg = 2.29 Pjs = Kx×Pe = 0.7×36 = 25.2kWQjs = Pjs×tg = 25.2×2.29 = 57.71kvar（12）施工电梯（1台）Kx = 0.5,Cos = 0.6,tg = 1.33 Pjs = Kx×Pe = 0.5×30 = 15kWQjs = Pjs×tg = 15×1.33 = 19.95kvar (20)总负荷计算，总箱同期系数取Kx0.9 总的有功功率 Pjs = Kx×Pjs = 0.9×84.65 kW = 76.2kW 总的无功功率 Qjs = Kx×Qjs = 0.9×117.06 = 105.354kvar 总的视在功率 Sjs = (Pjs2 + Qjs2)1/2 = (487.912+18.022)1/2 = 488.24kVA 总电流计算 Ijs = Sjs / (1.732 ×Ue) = 488.24 / (1.732 ×0.38) = 741.83A 3、干线进线截面及进线开关 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。 (1)1号干线上导线截面及分配箱、开关箱（施工电梯、照明镝灯、砼搅拌机、塔吊、砂浆搅拌机）内电气设备选择： 1)施工电梯开关箱至施工电梯导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）: a)计算电流 Kx = 0.2,Cos = 0.6 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.2×30/(1.732 ×0.38×0.6) = 15.2A b)选择导线 选择BV-4×4+1×2.5，穿硬塑料管时其安全载流量为22.14A，满足要求。 c)选择电气设备 选择开关箱内开关为DZ5-50/3，其脱扣器整定电流值为Ir = 40A。漏电保护器为DZ15L-30/3。 2)照明镝灯(2台)开关箱至照明镝灯(2台)导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）: a)计算电流 Kx = 1.2,Cos = 0.6 Ijs = Kx×Pe/(1.732×Ue×Cos) = 1.2×7/(1.732 ×0.38×0.6) = 21.27A b)选择导线 选择BX-4×10+1×6 ，空气明敷时其安全载流量为85A，室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。 c)选择电气设备 选择开关箱内开关为Hk1-15/3，熔断器RC1A-15其最大熔体电流为 IRD = 5A。漏电保护器为DZ10L-100/3 3)混凝土搅拌机开关箱至混凝土搅拌机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）: a)计算电流 Kx = 0.75,Cos = 0.85 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.75×5.5/(1.732 ×0.38×0.85) =8A b)选择导线 选择BV-4×4+1×2.5，穿硬塑料管时其安全载流量为22.14A，满足要求。 c)选择电气设备 选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 16A。漏电保护器为DZ15L-30/3 4)砼配料机开关箱至配料机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）: a)计算电流 Kx = 0.75,Cos = 0.85 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.75×7.5/(1.732 ×0.38×0.85) = 10.05A b)选择导线 选择BV-4×4+1×1.25 ，穿硬塑料管时其安全载流量为22.14A，满足要求。 c)选择电气设备 选择开关箱内开关为DZ5-50/3，其脱扣器整定电流值为Ir = 50A。漏电保护器为DZ15L-30/3 5)灰浆搅拌机开关箱至灰浆搅拌机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）: a)计算电流 Kx = 0.5,Cos = 0.55 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.5×4.4/(1.732 ×0.38×0.55) = 6.08A b)选择导线 选择BV-4×2.5+1×1.5 ，穿硬塑料管时其安全载流量为16.60A，满足要求。 c)选择电气设备 选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 16A。漏电保护器为DZ15L-30/3 6)1号干线分配电箱至电机的开关箱的导线截面及分配箱内开关的选择 a)计算电流 由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数 Ijx=22.27A*1.1=24.5 b)选择导线 选择BX-4×10+1×6，空气明敷时其安全载流量为85A。 c)选择电气设备 选择分配箱内开关为DZ5-50/3，其脱扣器整定电流值为Ir=50A。 6) 1号干线分配电箱进线及进线开关的选择 a)计算电流 Kx=0.8，Cos=0.9 Ijs=Kx×Pe/(1.732×Ue×Cos)=0.8×35.34/(1.732×0.38×0.9)=47.73A 该分箱下最大组线电流Ijs=60.6A 两者中取大值Ijs=60.6A b)选择导线 选择BX-4×10+1×6，空气明敷时其安全载流量为85A。 c)选择电气设备 选择分配箱进线开关为DZ5-50/3，其脱扣器整定电流值为Ir=50A。 7)往1号干线导线截面及总配电箱出线开关的选择 a)计算电流 Kx=0.8，Cos=0.9 Ijs=Kx×Pe/(1.732×Ue×Cos)=0.8×35.34/(1.732×0.38×0.9)=247.73A 该干线下最大的分配箱电流Ijs=60.6A 选择的电流Ijs=60.6A b)选择导线 选择BX-4×10+1×6，空气明敷时其安全载流量为85A。 c)选择电气设备 选择总配电箱1号干线出线开关为DZ5-50/3，其脱扣器整定电流值为Ir=50A，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。 (2)2号干线上导线截面及分配箱、开关箱（插入式振动器、平板式振动器、钢筋切断机、钢筋调直机、钢筋弯曲机、交流电焊机、木工圆锯）内电气设备选择：1)插入式振动器(2台)开关箱至插入式振动器(2台)导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）: a)计算电流 Kx = 2.4,Cos = 0.7 Ijs = Kx×Pe/(1.732×Ue×Cos) = 2.4×1.6/(1.732 ×0.38×0.7) = 8.34A b)选择导线 选择BV-4×2.5+1×1.5 ，穿硬塑料管时其安全载流量为16.60A，满足要求。 c)选择电气设备 选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 16A。漏电保护器为DZ15L-30/3 2)平板式振动器(2台)开关箱至平板式振动器(2台)导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）: a)计算电流 Kx = 2.4,Cos = 0.7 Ijs = Kx×Pe/(1.732×Ue×Cos) = 2.4×1.6/(1.732 ×0.38×0.7) = 8.34A b)选择导线 选择BV-4×2.5+1×1.5 ，穿硬塑料管时其安全载流量为16.60A，满足要求。 c)选择电气设备 选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 16A。漏电保护器为DZ15L-30/3 3) 钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）: a)计算电流 Kx = 0.3,Cos = 0.7 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.3×1.2/(1.732 ×0.38×0.7) = 0.78A b)选择导线 选择BV-4×1+1×0.75 ，穿硬塑料管时其安全载流量为8.70A，满足要求。 c)选择电气设备 选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 16A。漏电保护器为DZ15L-30/3 4)钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）: a)计算电流 Kx = 0.3,Cos = 0.7 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.3×3.3/(1.732 ×0.38×0.7) =2.15A b)选择导线 选择BV-4×1+1×0.75 ，穿硬塑料管时其安全载流量为8.70A，满足要求。 c)选择电气设备 选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 16A。漏电保护器为DZ15L-30/3 5)钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）: a)计算电流 Kx = 0.3,Cos = 0.7 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.3×0.9/(1.732 ×0.38×0.7) =0.59A b)选择导线 选择BV-4×1+1×0.75 ，穿硬塑料管时其安全载流量为8.70A，满足要求。 c)选择电气设备 选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 16A。漏电保护器为DZ15L-30/3 6)交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）: a)计算电流 Kx = 0.7,Cos = 0.4 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.7×25.2/(1.732 ×0.38×0.4) =67.00A b)选择导线 选择BX-4×10+1×6 ，空气明敷时其安全载流量为85A，室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。 c)选择电气设备 选择开关箱内开关为DZ5-50/3，其脱扣器整定电流值为Ir = 40A。漏电保护器为DZ10L-100/3 7)木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）: a)计算电流 Kx = 0.5,Cos = 0.6 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.5×1.75/(1.732 ×0.38×0.6) = 2.22A b)选择导线 选择BV-4×1+1×0.75 ，穿硬塑料管时其安全载流量为8.07A，满足要求。 c)选择电气设备 选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 16A。漏电保护器为DZ15L-30/3 8)2号主干线分配电箱至电机的开关箱的导线截面及分配箱内开关的选择 a)计算电流 由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数 Ijx=67.00A*1.173.7 b)选择导线 选择BX-4×10+1×6，空气明敷时其安全载流量为85A。 c)选择电气设备 选择分配箱内开关为DZ5-50/3，其脱扣器整定电流值为Ir=50A。 9) 2号干线分配电箱进线及进线开关的选择 a)计算电流 Kx=0.8，Cos=0.9 Ijs=Kx×Pe/(1.732×Ue×Cos)=0.8×59.35/(1.732×0.38×0.9)=80.16A 该分箱下最大组线电流Ijs=98.00A 两者中取大值Ijs=98.00A b)选择导线 选择BX-4×25+1×16，空气明敷时其安全载流量为145A。 c)选择电气设备 选择分配箱进线开关为DZ10-250/3，其脱扣器整定电流值为Ir=250A。 10)往2号干线导线截面及总配电箱出线开关的选择 a)计算电流 Kx=0.8，Cos=0.9 Ijs=Kx×Pe/(1.732×Ue×Cos)=0.8×59.35/(1.732×0.38×0.9)=80.16A 该干线下最大的分配箱电流Ijs=98.00A 选择的电流Ijs=98.00A b)选择导线 选择BX-4×25+1×16，空气明敷时其安全载流量为145A。 c)选择电气设备 选择分配箱进线开关为DZ10-250/3，其脱扣器整定电流值为Ir=250A，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。 4、选择总箱的进线截面及进线开关 Ijs=197.83A 由于该总配箱下有多条干线，所以电流需要乘以1.1的系数。 Ijs=197.83×1.1=217.62A (1)查表得室外架空线路25 °C时铜芯橡皮绝缘导线BX-4×70+1×35，其安全载流量为285A，能够满足使用要求。 (2)选择总进线开关：DZ10-600/3，其脱扣器整定电流值为Ir=600A。 (3)选择总箱中漏电保护器：DZ10L-600/3。 5、选择变压器 根据计算的总的视在功率选择SL7-200/10型三相电力变压器，它的容量为200kVA > 130.02kVA×1.2(增容系数)能够满足使用要求，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。三、绘制临时供电施工图四、安全用电技术措施 安全用电技术措施包括两个方向的内容：一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。安全用电措施应包括下列内容：（一）安全用电技术措施第一节 1.保护接地 是指将电气设备不带电的金属外壳与接地极之间做
