停电跨越110kV西九线施工四措一案.doc

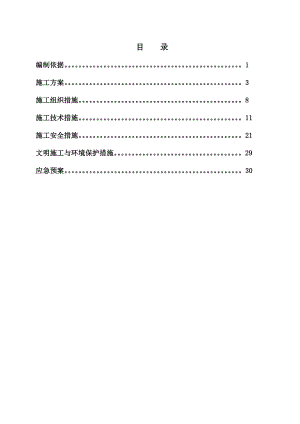

目 录编制依据。1施工方案。3施工组织措施。8施工技术措施。11施工安全措施。21文明施工与环境保护措施。29应急预案。30编制依据1. 电力建设安全工作规程(架空电力线路部分)(DL5009·2-2004)；2. GB502332005110500kV架空送电线路施工及验收规范(GB50233-2005)；3. 国家电网公司输变电工程安全文明施工标准(Q/GDW 250-2009)；4.国家电网公司基建安全管理规定（国家电网基建（2011）1753号）；5. 跨越电力线路架线施工规程(DL/T5106-1999)；6. 国家电网公司电网工程施工安全风险识别、评估及控制办法（试行）(国家电网基建20111758号)；7.输变电工程建设标准强制性条文实施管理规程Q/GBW248-20088.国家电网公司电力安全工作规程（线路部分），（国家电网安监2009664号）；9.110千伏500千伏架空电力线路工程施工质量及评定规程（DL/T51682002）、10.新疆电力公司各级领导和管理人员作业现场到岗到位管理规定（试行）；11. 关于开展输变电工程施工安全通病防治工作的通知基建安全（2010）270号规定；12城西220kV变电站配套送出工程项目管理实施规划；13.现场实测数据城西220kV变电站配套送出工程9#-10#之间停电封、拆网，带电跨越110kV西-九线施工四措一案一、工程概况本工程220kV库尔勒城西变电站起至110kV北西线51#塔、110kV西中线6#塔开口点止，线路全长6.79km，双回路架设，电压等级110kV。导线采用LGJ-240/30型钢芯铝绞线；全线架设双地线，两根均为OPGW复合光缆。1、全线铁塔共29基，耐张塔14基，直线塔15基，全线主要交叉跨越110kV电力线2次，35kV电力线1次，10kV以下电力线8次。为保证城西220kV变电站配套送出工程的架线工程顺利施工，保证110kV西-九线的安全运行，提高施工安全管理水平，保障施工人员的身心健康和控制预防事故的发生，针对即将开始的城西220kV送电线路工程施工工序，项目部本着“安全第一、预防为主、综合治理”的原则，制定城西220kV变电站配套送出工程北-西线跨越110kV西-九线施工四措一案，在施工中各级施工人员必须从思想上高度重视安全工作，在行为上遵守电力建设安全工作规程，依据安全施工措施操作，确保工程安全顺利开展。二、相关跨越情况线路跨越情况：城西220kV变电站配套送出工程在9#至10#之间跨越110kV西-九线1次；三、计划工作时间停电封网时间：2013年06月010日8：0020：00（1天）带电导地线展放、附件安装时间：（4天）停电拆网时间：2013年06月15日8：0013：00（半天）四、作业内容本工程9#-10#停电搭设跨越架，停电封网、带电跨越110kV 西-九线。五、跨越施工方案1.跨越施工方案：为保证放线施工中的安全，我项目部经认真研究分析后决定拟采取：跨越物两侧采用两组400mm×400mm×22000mm框架式铁抱杆搭设跨越架体，抱杆必须使用吊车组立。搭设前需向电力线路运行单位进行申报、备案，经批准后严格按照方案要求进行施工；施工跨越时需办理110kV停电跨越工作票，工作完后终结工作票。对于跨越110kV电力线搭设框架式抱杆跨越架体，架体为两边各是两套22米抱杆外加拉线，搭设在被跨线路的两侧、架高及架体的宽度，详见下表：跨越杆塔号被跨线路塔号线路名称交叉角跨越架体搭设高度宽度9#-10#19#-18#110kV西-九线52°2220具体方案如下：1)跨越施工前，施工方到现场勘查，跨越处附近地形平坦，周围地形为戈壁滩。根据跨越点勘测数据，由项目总工组织编写跨越施工四措一案，经施工方、监理方、巴州局会审后，报新疆电力公司进行会审。2)四措一案经运行管理单位审核会签批准后，在运行管理单位备案，施工方及时到运行管理单位输电工区办理线路第一种工作票(明确被跨线路的跨越时间和作业任务：在工作票中明确封网搭设时被跨线路将禁止合闸)。序号开始时间结束时间工作内容(工作地点、范围)106月10日8时06月10日20时跨越档9#10#人工展放4绝缘迪尼玛绳206月15日8时06月15日13时跨越档9#10#搭设封顶网带班负责人：冯美春班兼职安全员：冉晓宇工作班成员：冯美春、杨善兵、3)工作完后终结工作票。之后办理线路第二种工作票(明确被跨线路的跨越时间和作业任务：在工作票中明确进行带电展放光缆、导线、附件安装时被跨线路将退出重合闸)。序号开始时间结束时间工作内容(工作地点、范围)106月10日8时06月10日20时展放牵引绳206月11日8时06月11日13时架线段9#10#光缆、导线展放、断紧线；跨越档9#10#带电跨越306月10日07时06月10日12时架线段9#10#附件安装带班负责人：冯美春班兼职安全员：冉晓宇工作班成员：冯美春、杨善兵、蒋刚、罗琴等4)工作完后终结工作票。之后办理线路第一种工作票(明确被跨线路的跨越时间和作业任务：在工作票中明确拆网时被跨线路将禁止合闸)。序号开始时间结束时间工作内容(工作地点、范围)106月12日12时06月12日16时跨越档9#10#封顶网及跨越架拆除带班负责人：冯美春班兼职安全员：冉晓宇工作班成员：冯美春、杨善兵、蒋刚、罗琴等六、停电封网、带电跨越施工的基本规定。6.1停电搭设框架式抱杆越线架之前，需向电力线路运行单位进行申报、备案，经批准后严格按照方案要求进行施工；施工跨越时按需办理110kV停电(带电)跨越工作票，必要时应请其派员现场监督检查。6.2搭设停电跨越架，在被跨越电力线的上层，安装检验合格的封顶迪尼玛绳和跨越架固定绳。6.3搭设或拆除越线架应设安全监护人。6.4跨越架的组立必须牢固可靠、所处位置准确。6.5 跨越不停电电力线的跨越架，应适当加固并应用绝缘材料封顶。6.6跨越架应按安规中的有关规定保持对被跨越物的安全距离，即保持对被跨越物的有效遮护。6.7 跨越架经施工单位、监理单位、设备运行单位验收合格后，跨越架须悬挂“严禁攀爬，严禁拆卸”警告牌、验收合格牌。并在架体两侧粘贴夜光反射膜。6.9 强风、暴雨过后应对跨越设施进行检查，确定合格后方可使用。6.10 搭设和拆除跨越架时应设安全监护人。6.11 参加跨越不停电线路的施工人员必须熟练掌握跨越施工方法并熟悉安全措施，经本单位组织培训和技术交底后方可参加跨越施工。七、停电封网、带电跨越的安全保障措施越线架的搭设是架线工程其中的一个重要施工工序，是一种整体性很强的施工流程，任何一个微小环节出现问题，都将使整个工序停顿而造成很大的窝工浪费，甚至发生安全事故。因此每一名工作人员都要尽职尽责，严把安全、质量关。7.1安全职责：7.1.1搭跨越架工作负责人安全职责：明确搭设跨越架的高度、跨距等技术参数，负责按搭设方案组织施工。负责现场技术交底及安全措施交底。负责检查工器具是否齐全和完好。在带电体附近搭设跨越架，必须交代最小安全距离，并指定专人负责安全监护。跨越架搭设完后负责检查是否牢靠，是否符合方案要求。7.1.2现场安全负责人安全职责：协助现场负责人对现场布置情况，施工工器具进行检查，制止各种违章作业对现场高空作业进行监护，对本现场的安全工作负责。7.1.3 现场技术负责人安全职责：协助现场负责人对特殊跨越现场进行检查，严格按施工技术措施施工，制止各种违章冒险作业，对现场施工按预定方案实施负责。7.1.4 地面人员安全职责：对搭设的越线架结点的紧固牢靠，间距及临时拉线等其它工作按施工方案进行工作。7.1.5 现场临时工负责人安全职责：认真听取现场安全工作票的内容，督促所带领的工作人员注意安全，无条件的服从现场工作负责人的安排，对所带领的人员负有安全责任。7.2跨越架搭设：7.2.1搭设跨越设施尽量在良好天气下进行。搭设前必须通知运行单位派人监督整个施工过程。7.2.2框架式抱杆凡有严重锈蚀、弯曲、压扁或开裂的不得使用。抱杆连接螺栓，凡有变形或滑丝等不得使用。7.2.3抱杆柱应垂直平稳，牢固，拉线要拉紧带上劲，以确保整体的稳定。7.2.4搭设跨越设施必须由工作负责人统一指挥，协调一致，呼叫呼应，现场设专职监护人。抱杆的底端要有防滑防沉陷措施。搭设跨越设施，工作负责人要始终监护、检查，发现问题及时纠正处理。7.2.5高处作业人员，必须衣着灵便，穿软底鞋，正确绑扎安全带，正确佩带安全帽。高空人员必须使用安全带，安全带要系在牢固构件上，防止受力后脱出或被锋利物割伤。安全带扣环或腰绳扣要牢固，转位时不得失去保护。7.2.6跨越架承载负重必须符合规定，搭建后，必须经技术负责人、专职安全员、施工队长验收合格，报工程监理验收、报线路运行单位验收，批准挂牌后方准使用。跨越架在遇暴风雨(雪)前、后要加强检查，必要时采取加固措施。跨越架不得作临时拉线等受力点。7.2.7禁止在跨越设施上聚集人员，或旋转超过荷重的材料，造成跨越设施倒塌。7.2.8现场施工人员严禁饮酒，精神状态不良时严禁高处作业。施工人员必须穿着警示服。7.2.9搭好后的跨越架应派专人24小时进行看护，夜间安排人员作好值班监护，防止人员破坏以及过往车辆、牲畜挂擦跨越架，导致跨塌中断线路运行。7.2.10跨越架在附件安装完毕后方可拆除。严禁违章作业、违章指挥、违反劳动纪律；对违章作业的指令有权拒绝；有权制止他人违章。施工必须有安全技术措施，并在施工前进行交底和做好现场监护工作。施工人员严禁酒后作业。进入施工现场必须正确佩戴安全帽。7.3导引绳跨越7.3.1跨越架经运行单位、监理和项目部安全负责人员验收合格、挂牌后方可使用。7.3.2牵引绳的安全系数不得小于3。7.3.3 紧线应缓慢，并检查导线是否有挂住的地方，防止导线受力后突然弹起，严禁人员跨越正在收紧的导线。7.3.4逐一将各导引绳连接升空并临锚，临锚必须牢固有效，设专人监护，导引绳的展放时尽量在张力场侧不留余线。7.4 架线过程施工放线必须具有可靠的通讯系统。放线场必须设专人指挥。放线设备必须按现场的指令操作。7.4.1在牵引前应该张牵场同时进行牵引，将跨越架两侧导引绳全部升空后才可以将跨越架两侧的导引绳松锚进行牵引。7.4.2牵引过程中应安排专人对跨越架进行看护。7.4.3在牵引绳或导线等在牵引过程中，如发现异常跳动时，应及时停车，等跳动停止及沿线信号询问完成后，再进行牵引，严禁跳动时强行牵引，以防挂倒跨越架。7.4.4在附件完成，在项目部安全监护人员的指挥下，在规定时间段内将跨越架拆除。7.5跨越架拆除7.5.1线路跨越完成、附件安装完成、方可拆除跨越架。拆脚抱杆时，按相反顺序由上而下进行，并要有足够的人力。拆除时，互相联系，统一行动，架材应有专人传递，不得任意抛扔，要上下传递以防弹跳伤人或损坏设备，严禁上下同时拆架或将越线架整体推倒。7.5.2跨越架拆除时，须按架设逆程序进行，严禁推倒野蛮拆卸。7.5.3跨越架搭设和拆除时，须设安全监护人。7.5.4严禁在跨越处遗留施工工器具、器材，做到工完料尽场地清。施工组织措施 按照国家电网公司电网工程施工安全风险识别，评估及控制办法（试行）国家电网基建（2011）1758号文件6.2.2条规定本次跨越安全风险等级为4级风险。担任施工任务的工作票签发人、工作负责人必须是新送安质201338号文“关于公布2013年新疆送变电工程公司工作票签发人、工作负责人（安全监护人）的通知”中公布的人员。工作票签发人不得同时担任所签工作票工作负责人。工作票签发人：李照军根据新疆电力公司各级领导和管理人员作业现场到岗到位管理规定，该跨越施工现场到岗领导为：项目经理：陈勇（组织现场检查）项目总工： 任力强 联系电话：安全专责： 安伟 联系电话：一、 施工现场管理人员职责总负责人：陈勇，是落实本项工作的施工现场管理第一责任人，对现场和组织调度实施全过程管理，负责现场工作总体协调，确保工程施工安全顺利进行，并及时向有关部门汇报现场情况。 安全监护人：安伟，协助现场总负责人负责本工程的现场安全监护，安全教育，检查工地上的不安全现象，制止违章作业，监督检查指导施工现场落实各项安全措施。 技术总负责人：刘海亮，协助现场总负责人做好现场技术管理工作，施工过程中加强对设计文件等资料做到闭环管理，落实有关要求和技术指导，在工程施工过程中随时进行检查和技术指导，当存在问题或隐患时，提出解决和防范措施，技术负责人兼任环境保护负责人。施工队负责人：冯美春，负责实施本次接口工作和调动施工人员，确保施工安全。二、人员组织机构我施工项目部根据跨越施工的需要，进行了人员组织安排，详见下表：线路运行管理单位巴州电力公司新疆巴电建设安装有限责任公司广大律诚工程咨询有限公司总监：刘勇监理工程师：张福康施工总指挥：陈勇项目总工：任力强安全专责：安伟现场指挥：顾新建安全监护人：冉晓宇施工人员2.施工人员力量组织。序号工作内容人数其中备注技工力工1施工指挥1102技术负责1103安全监护3304工具材料准备10375地锚埋设8176测量2207运输6158跨越系统10010合计411229 施工人员安全职责：1.现场安全负责人安全职责：协助现场负责人对现场布置情况，施工工器具进行检查，制止各种违章作业对现场高空作业进行监护，对本现场的安全工作负责。2.现场协作队伍负责人安全职责：认真听取现场安全工作票的内容，督促所带领的工作人员注意安全，无条件的服从现场工作负责人的安排，对所带领的人员负有安全责任。3.现场技术负责人安全职责：协助现场负责人对特殊跨越现场进行检查，严格按施工技术措施施工，制止各种违章冒险作业，对现场施工按预定方案实施负责。4.地面人员安全职责：对搭设的越线架结点的紧固牢靠，间距及临时拉线等其它工作按施工方案进行工作。三、跨越施工相关人员名单1.工作票签发人、工作负责人名单及联系电话担任施工任务的工作票签发人、工作负责人必须是新送安质201338号文“关于公布2013年新疆送变电工程公司工作票签发人、工作负责人(安全监护人)的通知”中公布的人员。工作票签发人不得同时担任所签工作票工作负责人。本次工作票签发人、工作负责人(监护人)为： 工作票签发人：巴州局输电工区工作负责人(监护人)：陈勇 电话：2. 其它相关人员名单及联系电话1) 广东律诚工程咨询有限公司联系电话：总 监： 刘勇 电话： 监理工程师： 张福康 电话：2)施工项目部联系电话:施工总指挥：陈勇 电话：项 目总 工：顾新建 电话：3) 甘肃省第二安装工程公司劳务协作队伍现场负责人、安全监护人：冯美春 电话：冉晓宇 电话：施工技术措施一、城西220kV变电站配套送出工程跨越封网前工作准备。1、 施工作业前的技术交底工作。认真核实作业人员名单，组织全体施工人员对施工四措一案进行交底。明确新建线路的相关技术要求；明确作业范围内的工作任务和工作时间节点；明确对被跨线路的技术要求。2、 明确工作任务。在2013年06月10日对110kV西-九线停电完成承载索搭设和封网工作。从2013年06月11日至06月12日，带电完成9#-10#导线、地线、光缆展放、紧断线及附件安装工作。2013年16月12日停电拆除绝缘网。工作完毕后，人员全部撤离，由施工总指挥：杨纯岩通知线路运行方110kV 西-九线恢复带电状态。3、 材料准备架线所需材料运抵张、牵场，摆放整齐、规范，标示清晰，经过现场检验合格，规格、数量满足施工需要。4、 机具准备放线段导地线滑车已经事先悬挂完毕。张牵场锚线地锚、索桥跨越架地锚已埋设完毕，检验合格。张牵设备已按施工要求进场，安装就位，并试运行调试状态良好。牵引绳已展放至被跨越物附近。其他有关施工工器具按要求准备并运至现场，工地检验合格。5、 由陈勇按照程序与运行单位办理带电跨越申请、带电线路退出重合闸申请以及工作票。填写分组作业施工任务单，明确工作范围、安全措施和工作班成员及工作内容。6、 新疆电力公司基建部业主项目部人员与属地前期负责人、线路走廊属地地方政府前期配合人员、土地承包人事前取得良好沟通，在施工过程中避免阻拦现象。二、作业工器具的准备1、 跨越所需材料序号名称规格与型号数量备 注1迪尼玛绳41根引渡绳2迪尼玛绳13800m编制绝缘网用3迪尼玛绳161000m承载索4地锚5t4个绝缘封顶网的四角拉线5手扳葫芦3t4个收紧拉线及迪尼玛绳用7滑车单轮3个8钢丝绳套13若干9抱杆400×400×400020付10抱杆400×400×20004付11钢丝绳13*50m16根抱杆拉线12地锚5吨16个13安全警示牌若干14反光贴10m 15 U型环7吨30个16铁丝8#1捆17铁锹4把18十字镐4把19撬杠8根20锥筒20个21套筒扳手8把22元宝卡子50个23经纬仪1台24钢卷尺15米1把25对讲机6部26彩旗20面三、跨越参数1. 城西220kV变电站配套送出工程北-西线跨越110千伏西-九线情况：城西220kV变电站配套送出工程北-西线在9#-10#跨越110千伏西-九线18#-19#之间一次。跨越桩号被跨越物名称交叉角()跨越点距新建线路最近杆塔距离被跨线路交叉点处地线距地面距离h（m）被跨线路导线边线到边线的距离（m）塔号距离（m）9-10110kV西-九线18#-19#52°11948186.5被跨越线路现场实拍图像110kV火乡线41#110kV火乡线42#跨越桩号塔型呼高（m）全高(m)两边相间距离（m）标高（m）622B4-ZB23346.6161074632B4-ZB11831.6161075.1该跨越所在耐张段放线段安排情况牵引场张力场放线段长度59#-65#66#39#-40#之间8990米2.9#-10#放线段被跨线路详细参数：跨越桩号交叉角()跨越架长度L（m）跨越架高度（m）110kV西-九线地线高度（m）110kV西-九线导线宽度（m）跨越架拉线距离E（m）跨越架宽度J（m）封顶绳索与地线的安全距离（m）9#-10#25°181630.522186.5142223.跨越点现场平断面图：西九线地线本工程导线备注：被跨110kV火乡线导线底下有一根后架的光缆；4.跨越方式本工程跨越110kV西-九线采取的作业方式为: 沿线路方向，在被跨越电力线路两侧搭设框架式带电跨越架，跨越架选用400mm×400mm框架式抱杆作为跨越架立柱。导线风偏计算ZX=W4(10)X(L-X)/(2H)-/W1其中W4(10)=0.0613kd式中：ZX-风偏距，m X被跨越物与施工任一相邻杆塔的距离，85m H水平放线张力，本档水平放线张力为13352N L施工线路的跨越档档距，289m 为绝缘子串长度，取1.2m W1为导线单位长度重量，1.019N/m d导线直径，17.5mm k风载体型系数，当d小于17mm时，k=1.2，当d大于17mm时，k=1.1；本次风偏按照6级风速计算（10.7m/s）；带入已知数据计算得到导线的风偏距为： ZX=W4(10)X(L-X)/(2H)-/W1=（0.0613×1.1×17.5）× 85×（289-85）/（2×13352）1.2/1019）=1.60m 风偏距离1.6米跨越架离被跨越线路水平距离3+1.6=4.6米,考虑跨越架内侧拉线为保证离被跨越道路的安全距离，取跨越架与被跨越道路水平距离12米。经现场勘测110kV西-九线地线距地面净距离18米；经现场勘测计算本工程地线紧线后高度为24.5米，距110kV地线净距为6.5米，气温达到40摄氏度时仍能满足4米的净空距离。满足规范安全距离。临近或交叉其他电力线工作的安全距离（m）电压等级（kV）安全距离（m）2204.05.跨越架搭设图跨越110kV火乡线跨越架搭设示意图9#-10#跨越架侧面搭设图 越架立柱跨越架拉线封顶绝缘网被跨电力线110kV西-九线跨越架及封顶网平面图跨越架立柱 被跨电力线跨越架拉线地锚跨越架拉线封顶网 交叉角52°116跨越110kV西-九线跨越架搭设施工方法1) 城西220kV变电站配套送出工程9#-10#之间跨越110kV西-九线处，沿西-九线路方向，在被跨越110kV电力线路两侧停电搭设框架式跨越架，跨越架选用400mm×400mm断面钢抱杆作为跨越架立柱，110kV线路两侧共搭设4根跨越架立柱，采用25T吊车整体起立跨越架，采用双点吊，上吊点选在主柱顶端，下吊点选在杆身上部1/3处。跨越架上部加装羊角型横担。被跨线路两端跨越架之间用迪尼玛绳封顶。2) 跨越架组合方法如下：跨越架组合情况见下表每节跨越架长度（米）数量（根）每节跨越架长度（米）数量（根）组成跨越架高度（米）4521224521224521224521223) 停电情况下沿线路方向，在被跨越电力线路两侧搭设跨越架，跨越架高度由带电线路的电压等级和地线离地面高度确定，应保证架体、封顶绝缘网与带电体的距离符合电力建设安全工作规程第2部分：架空电力线路规定的距离。4) 城西220kV变电站配套送出工程北-西线跨越110kV西-九线处在边相导线以外搭设四个跨越架。跨越架的位置用经纬仪进行测量，跨越架主柱距离110kV火乡线边线12米，距离城西220kV变电站配套送出工程路边线3米。跨越架位置详见跨越架及封顶网平面图。5) 定拉线坑位置。（1）、拉线与城西220kV变电站配套送出工程北西线水平夹角45°，拉线坑中心距离跨越架主柱中心14米。（2）、拉线坑深度不小于2m。（3）、埋设5T地锚，填土夯实。6) 将跨越架在地面垂直于新建线路组装好，挂好左、右、前后四条拉线，拉线采用12.5mm钢丝绳。7) 采用吊车整体起立跨越架，采用双点吊，上吊点选在主柱顶端，下吊点选在杆身上部1/3处。8) 跨越架组装好后，在相对应跨越架之间用迪尼玛绳封顶，迪尼玛绳共编织16道，每道迪尼玛绳间距3米，使新建线路的放线通道与带电线路隔离开来。9) 跨越架封顶后，先用迪尼玛绳从跨越架架顶迈过，再将迪尼玛绳的一端连上牵引绳，带张力将牵引绳引渡过架顶（任何绳索过架顶时都必须带张力）之后将牵引绳锚固。10) 在牵张场应设置良好可靠的接地。牵引前将跨越架上方的牵引绳与放线段牵引绳相连，开始牵引时，解除锚固，缓慢牵引，防止牵引绳波动过大摆到架外酿成事故。11) 施工前，应根据跨越架高度，跨越档档距，按走板重锤离开越线架4米计算所需的放线张力和牵引力。放线时牵引力不得小于此值，保证展放过程中走板重锤不托挂跨越架。12) 放完一相，收紧一相，及时紧线、平衡挂线，在跨越档两侧的直线塔及时安装悬垂线夹。13) 在光缆、导地线架设完，新建线路跨越档所在耐张段59#-65#耐张塔挂线、直线塔附件安装全部结束后，在停电情况下拆除跨越架，顺序与安装相反。7.防感应电措施 （1）组织对项目部负责人、安全员、技术负责人、工作负责人防感应电安规考试。 （2）各工作班工作地段两端必须验电、装设工作接地线，装设的工作接地线应登录在工作票上，装拆接地线必须设专人监护，工作负责人必须确认所有工作接地线均已挂设完毕方可宣布开工，作业人员要每人携带一副单相式个人保安线，个人保安线由作业人员自装自拆。 （3）线路作业人员必须穿戴合格的劳动防护用品。成套接地线应由有透明护套的多股铜线组成，其截面积不准小于25 mm²，同时应满足装设地点短路电流的要求，禁止使用其他导线作接地线或短路线，个人保安线应使用有透明护套的多股软铜线，截面积不准小于16mm²，且应带有绝缘手柄或绝缘部件。禁止使用个人保安线代替接地线。 （4）装设接地线个人保安线必须先接接地端，后接导体端，接地线必须使用专用的线夹固定在导体上，确保接地线接触良好、连接可靠，禁止用缠绕的方式进行接地或短路。拆除地线的顺序与此相反。装、拆接地线、个人保安线必须使用绝缘棒和绝缘手套。 （5）个人不得碰触接地线、个人保安线和未接地的导线，防止触电。带接地线拆除设备接头时，要采取防止接地线脱落的措施。 同杆塔架设多回线路中部分线路停电的放线、撤线、紧线工作，绞车等牵引工具必须接地，放落和架设过程中的导线也必须接地，防止产生感应电压。 （6）作业过程中设备引线断引、线路引流线断开时，要确保两端设备、线路均可靠接地，用绝缘绳传递大件金属物品（包括工具、材料等）时，杆塔或地面上作业人员应将金属物品接地后再接触，以防电击。 （7）带电更换架空地线或架设耦合地线时，必须通过金属滑车可靠接地。8.跨越带电线路架线施工8.1光缆、导线展放8.1.1展放牵引绳在架线段9#10#，人工展放16牵引绳。8.1.2光缆、导线展放利用16牵引绳直接展放光缆、双分裂导线。8.2放线段耐张挂线、附件安装最先进行110kV跨越档所在的耐张段耐张塔挂线(即5#、6#)；其次进行110kV跨越档所在的耐张段跨越塔附件安装；最后进行架线段其他直线塔挂线、附件安装。施工安全措施跨越封网及跨线施工是架线工程其中的一个重要施工工序，是一种整体性很强的施工流程，任何一个微小环节出现问题，都将使整个工序停顿而造成很大的窝工浪费，甚至发生安全事故。因此每一名工作人员都要尽职尽责，严把安全、质量关。一、跨越施工前的安全准备。1.在城西220kV变电站配套送出工程9#-10#跨越施工前，及时办理好跨越施工四措一案的方案会签工作。及时向电力线路运行单位进行申报、备案。按需办理好第一种工作票(明确被跨线路的跨越时间和作业任务：在工作票中明确封网搭设和拆网被跨线路将禁止合闸)，和第二种工作票(明确被跨线路的跨越时间和作业任务：在工作票中明确进行带电展放光缆、导线、附件安装时被跨线路将退出重合闸)。进行封顶作业和拆网作业前必须使用110kV验电器对110kV西-九线进行验电，确认线路无电后，分别在110kV西-九线18#小号侧和19#大号侧悬挂辆组专用接地线，跨越封网和拆除要求设备管理单位必须派人旁站安全监护。2.参加跨越封网的施工人员必须熟练掌握跨越施工方法并熟悉安全措施，经技术交底后方可参加跨越施工。施工前严格执行工作票制度，并履行严格签字手续，签字齐全。要求施工人员明确危险点、危险源。严禁违章作业、违章指挥、违反劳动纪律；对违章作业的指令有权拒绝；有权制止他人违章。施工人员严禁酒后作业。进入施工现场必须正确佩戴安全帽。3.安全工器具的报审安全工器具进场必须提供合格证和检验报告，并报审，经监理单位检查验收合格方可使用。4.安全工器具检查。1)跨越封网施工使用的绝缘设备、器材应满足规程、规范要求，并对其绝缘电阻测试，合格后方可使用。2)绝缘绳、网的外观经检查有严重磨损、断丝、断股、污秽及受潮时也不得使用。3)跨越网配套用的临时拉线、封网绳、滑道绳、封顶网、链条葫芦、滑轮组等在使用前进行外观检查和试组装试验，合格后方可使用。二、停电封网安全注意事项：1.根据跨越现场情况，链条葫芦、控制绳、导引绳、承力绳、封顶网、滑轮组等应全部提前就位，以保证封网的顺利完成。2.在跨越带电线路时，必须在新建线路9#、10#挂保护接地。3. 停电跨越封网，设备管理单位必须派人现场全程安全监护，作业时起重机臂架，吊具，铺具，钢丝绳，及吊物等与架空输电线及其他带电体的最小安全距离不准小于下表。架空输电线及其他带电体的最小安全距离电压KV10KV35KV110KV220KV最小安全距离m3.04.05.06.04.高处作业人员，必须衣着灵便，穿软底鞋，正确绑扎安全带，正确佩带安全帽。高空人员必须使用安全带，安全带要系在牢固构件上，防止受力后脱出或被锋利物割伤。安全带扣环或腰绳扣要牢固，转位时不得失去保护。5.跨越网搭建后，必须经技术负责人、专职安全员验收合格，报工程监理验收，批准挂牌后方准使用。三、停电跨越施工安全注意事项：1.跨越档两侧的放线滑车上均应采取接地保护措施。在跨越施工前，所有接地装置必须安装完毕且与铁塔可靠连接。2.放线前，按规定复检各方位的接地情况。放线牵引绳经过跨越档两侧铁塔和跨越网时，应加强监视，并听从现场负责人的指挥。在放线过程中，必须确保施工人员之间通信联系畅通。3.跨越停电线路封网施工应在良好天气下进行。4.封网过程中必须具有可靠的通讯系统。全体施工人员必须认真听从按现场指挥人的指令操作。5.紧线应缓慢，并检查导线是否有挂住的地方，防止导线受力后突然弹起，严禁人员跨越正在收紧的导线。6.紧线完毕后，及时完成附件安装工作。四、跨越网拆除1.在跨越档两端铁塔完成附件安装后，在项目部安全监护人员的指挥下，进行拆网。2.在完成绝缘网的拆除工作后，即可拆除承载索。拆除时，互相联系，统一行动。3.严禁在跨越处遗留施工工器具、器材，做到工完料尽场地清。五、其他安全措施1.防感应电措施个人作业使用的安保接地线的截面不得少于16mm²，接地线必须有合格证。附件安装时，两端必须装设工作接地线，附件安装作业人员才可进行工作。二分裂导线附件安装时，必须使用绝缘杆将接地线分别安装在各自的子导线上，严禁只安装一根导线。架线前杆塔必须全部接地，确认接地良好；牵、张设备可靠接地；出线端必须安装接地滑车；牵、张设备操作人员应站在干燥绝缘垫上不得与未站在干燥绝缘垫上人员接触应用良导体将耐张绝缘子串短接；在感应电较大的区域应该穿防静电服工作。2.防止高空坠落措施必须正确使用安全带，严禁低挂高用，上塔时必须衣着灵便，穿软底鞋，在高空作业时要有二道保护，在高空平移作业时必须要有至少一道保护。3.低压用电安全措施低压用电设备必须做到一机一闸一保护，并拥有良好的接地。4.起重作业在起吊，牵引过程中，受力钢丝绳的周围，上下方，四角侧和起吊物的下面，严禁有人逗留和通过。5. 防物体打击措施高处作业、人员所用的工器具应放在工具袋内或用绳索绑牢，上下传递物件时应用绳索吊送，严禁抛掷。6.防火措施施工现场严禁烟火，施工作业点配备足够的消防器材。7.防风措施及时掌握当地的气候天气变化，遇有大风天气禁止高空作业。跨越封网的拉线必须牢固，并定期检查。8.防触电措施8.1导、地线在牵引、观测、紧挂线时必须保证与下方带电线路的安全距离：10kV及以下35kV60110kV110220kV500kV1.0m2.5m3m4m6m8.2在带电杆塔上工作，如展放绝缘绳过带电导线，人身与带电体必须保持以下的安全距离：10kV及以下35kV110kV220kV500kV0.7m1m1.5m3m5m危险点分析及控制措施习惯性违章施工风险及预控措施序号类型危险因素伤害类型预控措施1习惯性违章施工过程中未严格执行措施，违章指挥高处坠落、触电等1、严禁违章指挥；2、对违章指挥现象任何人都有责任、有权制止；3、施工人员遇违章指挥有权拒绝施工。2违章作业、违反安全交底要求高处坠落、触电等1、遵纪守法，按规程作业，施工中严禁打闹、抛物等违章行为；2、严格按安全技术交底施工，不得擅自更改；3、强化现场安全监督检查。3进入施工现场不戴或不正确佩戴安全帽物体打击1、进入施工现场正确佩戴安全帽，帽带要系紧；2、严禁坐踏安全帽或把安全帽挪作他用。4高处作业不系或不正确使用安全带高处坠落1、高处作业人员必须使用双保险安全带，安全带必须系在牢固的构件上，并不得低挂高用，施工过程中应随时检查安全带是否牢固，高处作业移位时亦不得失去安全带的保护；2、每次使用安全带前应进行外观检查，不合格者严
