储备基地罐基础土方施工方案#甘肃.doc

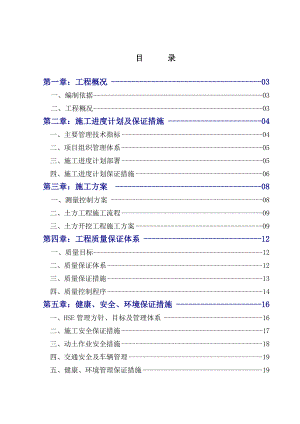

目 录第一章：工程概况03一、编制依据03二、工程概况03第二章：施工进度计划及保证措施04 一、主要管理技术指标04 二、项目组织管理体系05三、施工进度计划部署05四、施工进度计划保证措施06第三章：施工方案 08 一、测量控制方案 08 二、土方工程施工流程09 三、土方开挖工程施工方案09第四章：工程质量保证体系12 一、质量目标12 二、质量保证体系12 三、质量保证措施13 四、质量控制程序14第五章：健康、安全、环境保证措施16一、HSE管理方针、目标及管理体系16二、施工安全保证措施17 三、动土作业安全措施18 四、交通安全及车辆管理19 五、健康、环境管理保证措施19第六章：施工资源配置计划21 一、劳动力组织及投入计划21 二、主要施工机械投入计划22第一章 工程概况一、编制依据（一）根据某某年5月19日兰州国家石油储备基地EPC项目部设计部签发的G-11009罐大开挖设计说明：G-11009罐（坐标见总图）地基采用天然地基，钢筋混凝土环墙直接坐在基岩或毛石混凝土挡墙上。因现在施工图纸未全部完成，可先将82m直径范围内挖至基岩，开挖施工应按相关规定进行放坡。后续施工按照施工图进行的要求，特编制此项施工方案。（二）兰州国家石油储备基地工程施工合同。（三）我公司有关“三标一体”认证、项目法施工和技术、安全等管理文件。（四）国家现行建筑安装工程施工规范、规程和技术标准。1、建筑工程施工质量验收统一标准（GB503002001）2、建筑地基基础工程施工质量验收规范（GB502022002）3、工程测量规范GB50026-934、湿陷性黄土地区建筑规范GB50025-20045、建设工程项目管理规范GB/T50326-20016、建筑地基处理技术规范（JGJ792002）二、工程概况（一）工程概况：G-11009为10×104M3双盘浮顶储罐。此罐位于300万立罐区中段部位，基础结构形式为钢筋混凝土环墙。根据现场测量，土方开挖深度分别约4.0米左右。第二章 施工进度计划及保证措施 一、主要管理技术指标（一）质量目标按国家验收规范达到合格，争创“优质工程奖”将遵照我公司“精心施工、保证质量、顾客满意、追求卓越”的质量方针，运用ISO9001质量管理体系模式，强化内部管理、严格工艺，规范施工行为，运用质量控制手段，注重过程控制，使施工过程的每一道工序都在受控状态下运行，确保工程质量达到合格。（二）工期目标 计划开工日期：某某年5月19日计划完工日期：某某年5月30日确保有效施工工期31个日历天。（三）安全目标创安全达标工地，人身伤亡事故为零，设备事故为零，时间损失为零，不污染环境。二、项目组织管理体系项目组织机构管理体系三、施工进度计划部署（一）施工程序1、土方开挖遵守“先高后低”的原则进行。2、本工程主导施工程序为：施工准备定位测量放线土方开挖平整验槽。3、初期要先选一个部位作为施工区段进行施工，逐步扩大作业范围，增加机械，确保衔接正常后，再按照计划划分的施工区段全面同时施工。（二）施工流水段的划分和施工组织流程根据工程平面总体布局和特点，将本工程计划将该罐区划分为两个施工作业区段。四、施工进度计划保证措施（一）组织措施1、组织管理措施（1）领导班子配置配备强有力的高素质项目管理班子，项目经理全面负责工程质量、工期和经济效益，对履行合同条款负有直接责任。（2）施工进度管理强化计划管理，制定切实可行、有明确控制目标的施工网络计划，并随施工进度的变化，及时对网络计划进行调整。（3）制定奖罚制度分阶段制定目标责任状，用经济手段对管理人员、施工班组进行经济奖罚，增强施工人员的工期意识。（4）抓紧施工工期，提高劳动生产率从施工开始，采取全气候施工，干满时间，占满空间。（5）以总工期为基础制定详细周密的施工进度计划编制各级统筹施工网络计划。在施工总进度计划的基础上,按月、旬、周甚至按每天分别制订详细的作业计划,确保工程有机地控制在统筹计划之内。（6）计划先行、准备先作随着工程进度的发展,各种材料、机械设备、劳动力等都是影响工程进度的重要因素,因此,为不影响工程进度,必须提前准确地提供各种计划,并且落实可靠,如某一项计划拖延,有可调节的时间余地,不至于对工程总进度造成太大的影响。（7）分段施工按本程的特点,本项目组织不同区域分段作业,使所有的工作面得到充分利用。（8）严格自检,质量过关针对每一道工序的施工过程,质量员、施工员严把质量关。发现问题及时纠正,使质量隐患消除在萌芽状态,不要等木已成舟,造成大面积返工,势必会造成部分工人窝工,影响工程有序地进行。（二）技术措施1、严格按规范、规程、作业指导书要求施工，避免因质量问题返工而造成工期延误。2、施工中投入尽量多的机械设备，提高机械化装备，以提高施工效率，加快施工进度。第三章 施工方案一、测量控制方案本工程面积大，工期紧，施工区域内地形地势起伏较大，增加了测量操作难度。拟以业主提供的测量控制基准点为基础，建立闭合导线控制网，再根据施工控制网测设各个细部。开工前测量准备工作包括:检查和复核测量基准点，增设控制点和水准点、建立控制网、复测原地形、施工放样、绘制施工挖填土方格网络图等。施工测量的精度按工程测量规范(GB50026-93)执行。（一）定位放线1、本工程施工定位采用“外控法”。通过业主提供的控制桩点，由经纬仪引测至施工区域所需的控制桩（轴线）上。2、依据甲方提供的设计施工图，放出施工区域边线或施工挖填土范围线，并在区域边线或挖填土范围线外11.5米处，每20m设置一个控制桩点。施工期间,严禁车辆及人为因素损坏控制桩。（二）轴线控制方案为使施工能够顺利展开进行，为施工提供方便，我方准备依据甲方提供的设计施工图，自行编制、建立轴线、高程控制网络。（三）标高控制方案根据业主提供的水准点进行引测点。施测时，以业主提供的水准点，按拟建建筑物长方向两侧，每侧设定两个施工控制水准点，作为施工标高控制的测量依据，以便指导施工。土方开挖或回填时，为方便标高控制复核，根据施工图各施工层面的具体要求，在基坑内侧边分别用钢筋头每10米埋设一标高水平控制点。施工过程中，应对控制点进行保护，并经常进行复测，做到准确无误。二、土方工程施工流程增湿强夯施工准备标高检测回填土验收测量定位设置分层回填标高控制点（面）回填素土层 放线基坑验槽搭设安全护栏破岩机械挖土 土方工程工艺流程图三、土方开挖工程施工方案（一）施工方案1、施工程序施工准备测量定位搭设安全护栏挖土及外运土方破岩及外运平整、找平场地基坑验槽。2、施工方法基坑土方工程采用机械大开挖。机械采用大型挖掘机配装载机和人工配合进行开挖，土方外运采用自卸运输车运输，装载机配合挖掘机装车。基坑内场地采用装载机及人工配合平整、找平，开挖自上而下。由于本工程周边施工区域狭小，无堆放场地，故挖土与外运土同步进行，以加快施工进度。 3、开挖方式根据所挖对象的深度和纵向长度，开挖方式采用通道纵挖法进行。通道纵挖法就是沿开挖对象纵向挖一通道，然后将通道向两侧拓宽，上层通道拓宽至开挖对象边坡后，再开挖下层通道，按此方向直至开挖到设计要求的标高，这是一种快速施工的有效方法，通道可作为机械通行、运输土方车辆的道路，便于土方挖掘和外运的流水作业。（二）标高控制待挖至接近地面设计标高时，要加强测量，其方法如下:在挖方区边坡根据设计施工图要求，埋设钢筋头高程控制点，并在控制点上挂线，用卷尺下测检查控制基坑标高，下测时要预留一定的平整夯实下沉量3cm5cm，使其平整夯实后的高程正好与设计标高一致。（三）施工要求1、由于开挖区域无地下水，施工时不考虑基坑排水。2、由于土质松散、不稳定，基坑较深，为防止基坑边坡塌方和滑坡，影响安全和施工，基坑边坡要求进行放坡，放坡系数不小于1:1，故开挖基坑下口的直径为82米，上口的直径为90米左右。3、土方开挖前，要办理相关手续，摸清和掌握地下情况，并采取措施处理后方可动土施工。 4、由于基坑较深，开挖区域周边必须搭设安全防护栏。防护栏采用钢脚手架搭设，高度为1.01.2米，其中横杆不少于三道。立杆间距为2.0米左右为宜，距基坑外边缘不小于1.0米。要求坚固稳定，且在进出口等显著部位挂设安全警示牌。5、因施工场地狭窄，土方边挖边运，严禁基坑周边堆放土及其它材料。机械行走也应距坑边不小于2.0m。 6、由于开挖区域面积及深度较大，施工时应在靠工地某一边缘挖一施工坡道出入口，以便机械施工进出。施工坡道长为15米(以边坡上口计)，宽为8米左右。7、施工时，先将土方挖至到岩石表面处，再根据岩石的具体情况进行二次破岩，直至全部挖到设计要求的标高为止。8、机械开挖时，应随时检查基坑周边情况。基坑边坡要留设约200宽左右，用人工修理边坡，以防机械超挖及边坡坍塌。施工时，对坡顶外的范围及坡面进行观测，若发现裂缝有产生坍塌的危险时，及时采取措施确保边坡安全。 9、挖至基底标高时，用人工清底。当挖至设计要求基底及标高时，由业主、设计、监理、勘探、监督及施工单位进行验槽，核验合格后，方可进行下道工序的施工。第四章 工程质量保证措施一、质量目标为保证质量目标，在工程施工中分部、分项工程合格率确保在100%，质量保证资料齐全，竣工验收一次通过。二、质量保证体系（一）质量体系总则为了对工程质量形成的全过程进行控制,有效开展质量控制活动,预防工程质量事故的发生,我公司在推行全面质量管理经验的基础上,依据国标质量体系标准GB/T19001-2000,建立了文件化的质量体系,使质量体系有效运行,将质量管理工作规范化、制度化，使影响工程质量的因素始终处于受控状态，长期、稳定地保证工程质量。（二）本公司质量体系由许多相互关联、相互作用的质量体系要素构成，各要素都有各自的功能，通过质量体系的各组成部分相互作用，从而构成一个有机的整体。（三）检验和实验设备的配置和管理 针对本工程配备满足工程要求的质量检测设备,加强工程质量检验评定方法、测量手段，确保工程质量优良。质量检测设备计划表如下：土方工程质量检测设备计划序号名 称规格型号备注1全站仪GTS602用于测量检验2经纬仪J23水准仪DS34塔尺5米5钢卷尺3米、5米、50米6检测尺2米用于质量检验7水平尺15-100cm8灌沙筒GS1509环刀筒组80mm三、质量保证措施（一）质量保证组织措施1、在投标阶段，我公司已将该工程列为我公司的重点工程。我公司选派具备国家一级项目经理资质的张谊同志担任该工程的项目经理，选派施工经验丰富、技术水平较高的赵斌同志分别担任项目副经理和技术负责人，并且组建以项目经理为核心的优秀项目管理班子。2、实行ISO9001-2000质量保证体系，推行全面质量管理（1）推行全面质量管理，在施工过程中实行全过程、全方位管理，一切管理都要以搞好工程质量为中心。坚持自检、互检、交接检，并做好记录，定期进行评定、评比。（2）实行定人定岗，质量挂牌管理制度，质量责任落实到人，挂牌上岗，严格执行奖优罚劣。（3）对于施工中遇到的质量疑难问题，设定专题，成立有技术人员参加的生产工人班组QC小组，用人、机、料、法、环对其进行攻关研究，使质量难题消除在施工过程中。（二）质量保证技术措施 1、技术管理负责人作为整个工程的技术质量管理的核心，负责组织各工程队技术人员进行施工方案施工作业指导书的编制，指导并督促各施工阶段工艺卡的下发和回收，保证技术质量管理上下协调一致。2、由质量管理负责人下发质量控制点，检查人员要在每一个控制点进行停点检查，如回填土密实度检测等。3、土建检查员、测量员等，所有质量控制人员在现场各把自己的质量关，出现质量问题及时处理，搜集各阶段的质量资料，做好过程管理工作，质量管理阶段以防患于未然为原则；4、为了保证施工质量管理的有关落实，项目部应制定出相应的奖惩条例，对各施工单位所进行的施工质量进行评审、奖惩；四、质量控制程序：（见下页)土方工程施工工艺及质量控制程序 土方与爆破工程质量验收规范（GBJ50201-2002） 地基与基础工程质量验收规范（GBJ50202-2002） 施工图纸和地质勘查报告施工组织设计（施工方案）及技术交底 材料 必须符合国家现行技术标准及规范的规定 作业条件 平整场地 排水措施 测量放线、设置标准水准点及定位控制桩 施工机具准备 施工放线、设置龙门板及铺设灰线 开方挖土 边坡设置 降低水位：排水沟、集水井 验槽 土质 土层构造 含水量 干土质量密度 平面位置、底面长度尺寸、中心（轴）线、边坡、埋置深度（标高） 设计图纸、设计变更地质、水文资料土工实验承载力测定记录基槽验收记录隐蔽工程验收记录建筑工程施工质量验收统一标准（GB50300-2001）第五章 健康、安全、环境保证措施一、HSE管理方针、目标及管理体系（一）HSE管理方针安全第一，预防为主；全员动手，综合治理；改善环境，保护健康；科学管理，持续发展。（二）HSE管理目标人身伤亡事故为零，设备事故为零，时间损失为零，不污染环境。（三）HSE管理体系安全总负责人：张谊安全负责人：宿国英负责人：（宿国英）监督员：卞建民技术员：赵斌（兼）施工员：张银才各施工作业班组二、施工安全保证措施（一）安全防护措施1、安全帽（1）安全帽必须经有关部门检验合格后方能使用。（2）正确使用安全帽并扣好帽带。（3）不准把安全帽抛、扔或坐、垫。（4）不准使用缺衬、缺带及破损安全帽。2、施工机具安全防护措施（1）打夯机所用的电源线不得破损。（2）打夯机具有良好的接零保护装置。（3）打夯机应单独安装漏电保护器，灵敏可靠。3、防火安全措施（1）工地建立防火责任制，职责明确，按规定设专职防火干部和专职消防员，建立防火档案并正确填写。（2）按规定建立义务消防队，有专人负责，订出教育训练计划和管理办法。（3）重点部位（库房等）必须建立有关规定，有专人管理，落实责任。按要求设置警告标志，配置相应的消防器材。(4)建立动用明火审批制，按规定划分级别，明确审批手续，并有监护措施。（5）危险品押运人员、仓库管理人员和特殊工种必须培训和审证，做到持有效证上岗。4、机具设备安全措施(1)工机具技术状况良好，通过业主的检查。(2)机械设备有第三方确认的有效证书，并定期由业主检验部门进行检验，只有状况良好的设备方可运行。（3）挖掘机、装载机及其它重型施工机械的操作人员必须按操作规程进行操作，应持有上岗证，并经业主确认。（4）工作前，操作人员检查机械设备的清洁、紧固、润滑、接地保护等情况，确认合格后，方可启动。（5）机械设备设有专人负责、使用和管理，其他人员不得乱动。（6）操作人员不得擅自离开工作岗位，严禁把机械交给非指定人员驾驶和操作。（7）机械不得带病运行和超负荷使用。（8）机械的外转动部分，加设安全防护罩。（8）运转中的机械设备要进行维修、保养、润滑、紧固、调整等工作。三、动土作业安全措施动土挖掘时很可能有坠落以及沟、坑等坍塌伤人等事故。因此必须规范施工动土的安全作业程序，保证施工动土时的人身和装置的安全，保护环境。（一）动土施工准备动土时必须明确作业现场安全管理负责人，对施工过程的安全管理全面负责。动土前，施工队应逐条落实审核单位意见及有关安全措施，并对所有作业人员进行安全教育和安全交底后方可施工。动土作业涉及到地下设施时，施工队要设安全监护人。安全监护人应逐条对安全措施进行落实确认无误后，方可通知作业人员进行作业，并在作业过程中加强检查监督，防止意外情况的发生。（二）动土施工作业1、动土作业前必须办理动土证。2、作业人员在作业中必须按规定着装和佩戴劳动保护用品。3、在施工过程中，可能损坏道路等公共设施的，需要临时中断道路交通的，应报告业主和有关部门，经审批同意采取有效措施后方可进行。4、取得动土作业工作票后，施工单位根据作业票标注的注意事项和地下埋设物情况，现场标识破土范围，并交待施工方法、障碍物状况。5、车辆不能停放或驶进挖掘体附近，否则可能会引起挖掘体的塌方。6、当用装载车、挖掘机或其他设备进行回填时，所有人员必须离开挖掘体站在安全的地方。7、基坑周边1.5米内严禁摆放重物。基坑安全防护栏内与边坡间，严禁站人。8、雨天需加强观察边坡稳定情况，若有问题应及时处理，以防滑坡或塌方。四、交通安全及车辆管理（一）进入施工区域车辆必须接受安全检查，驾驶人员要经过安全教育。（二）施工现场按总平面布置图设置车辆通道，作好交通标志，消防通道不允许车辆停留。（三）机动车辆在施工区域内行使最大车速15公里，交叉路口5公里。（四）司机和操作手资格证：司机必须持有有效的驾驶执照，驾驶执照必须与其驾驶的的车辆内型一致。五、健康、环境管理保证措施为了保护员工的健康和改善施工环境，本工程拟采取以下一些治理措施：（一）做好服务工作协调处理好周边单位、周围居民的关系，加强与有关单位等单位的联系。认真听取各方对工程建设的有关意见，保证文明施工，加强现场健康、环境管理，及时对健康、环境因素调整，达到施工健康、环境目标。（二）施工现场防尘措施1、清扫建筑垃圾要适量撒水，垃圾外运要采用装车覆盖。现场生活垃圾及废弃物要定期外运。2、施工道路要经常洒水湿润，防止道路扬尘。车辆外出要清理车轮泥砂，做到现场泥土不带出场外。3、现场禁止焚烧有毒物、有害物，如废物、废机油及生活垃圾。（三）施工人员的健康、环境保护与改善措施1、施工区域圾倾倒到指定的地点堆放，并及时清运出施工现场，防止堆放时间过长，堆积过量，影响和污染环境。2、现场应保证供应卫生干净的饮用水，并在施工现场放置保温桶，保证职工的开水供应。3、施工现场配备必要的医疗要品和用具，组建相应的救护和抢险成员，满足现场可能发生的突发事故或险情需要。第六章 施工资源配置计划一、劳动力组织及投入计划（一）劳动力组织及投入计划1、根据施工区域，分七个施工段进行“分段流水、双班作业”施工，合理安排计划主要工种劳动力，保证工程达到合同要求。2、劳动力投入计划见下表：劳动力投入计划表工种各 施 工 区 段 投 入 劳 动 力 情 况土方开挖基槽平整普 工1025司 机106电 工22合 计2233（二）劳动力队伍的维护稳定措施1、将劳务队伍中的劳务工全部纳入公司的人事管理之中，建立人事档案，按照公司的人事管理制度进行管理。2、纳入公司人事管理中的劳务工，要按照国家的有关要求，公司与之签订用工合同，并给予适当的人身保障措施，如人身、医疗保险等。3、要关心、了解劳务队伍的生产、生活状况，尽量解决劳务队伍和劳务工存在的困难，发现问题应及时解决。要做到呵护员工、关爱员工。4、及时发放劳务工资，做到不克扣、不拖欠、足额发放。每次发放工资后，项目部要派专人追踪了解发放情况和反应，若发现问题，项目部应与有关部门和有关人员及时沟通，尽量将问题尽早处理，予以解决。要做到矛盾不扩大、不扩散，影响最小化。努力做到劳务队伍的稳定和和谐。5、项目部要根据施工的情况，定期组织劳务工学习国家有关的法律法规，教育劳务工遵纪守法，识大体，顾大局，维护社会的稳定和发展。二、主要施工机械投入计划根据施工需要以及施工平面图布置，合理安排、配备、调度各种施工机械。保证按时按需满足施工要求。主要施工机械配备及进场计划见下表：投入的主要施工机械设备计划表序号机械或设备名称型号规格数量（台）国别产地用于施工部位备注1反铲挖掘机大宇3003002韩国挖土2装载机柳工50C2广西整个土方工程阶段3自卸汽车10T8湖北土方运输4载重汽车东风T1湖北生活、后勤
