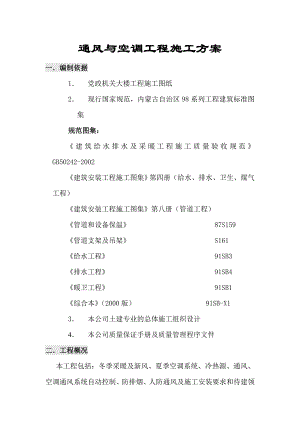

党政大楼通风与空调工程施工方案.doc

通风与空调工程施工方案一编制依据1 党政机关大楼工程施工图纸2 现行国家规范，内蒙古自治区98系列工程建筑标准图集规范图集：建筑给水排水及采暖工程施工质量验收规范GB50242-2002建筑安装工程施工图集第四册（给水、排水、卫生、煤气工程）建筑安装工程施工图集第八册（管道工程）管道和设备保温 87S159管道支架及吊架 S161给水工程 91SB3排水工程 91SB4暖卫工程 91SB1综合本（2000版） 91SB-X13 本公司土建专业的总体施工组织设计4 本公司质量保证手册及质量管理程序文件二工程概况 本工程包括：冬季采暖及新风、夏季空调系统、冷热源、通风、空调通风系统自动控制、防排烟、人防通风及施工安装要求和待建领导办公楼、配套会议中心空调冷热源管道系统的预留。三施工组织1劳动组织准备：在项目部的领导下开展工作，针对项目特征，配备相应的施工人员，建立质量管理体系，对工程进度、质量、造价进行严格控制，保证施工顺利进行，各专业、项目设有专业人员专业管理。2技术准备：组织技术人员熟悉施工图纸和有关的设计资料，对相关的技术、经济和自然条件进行调查分析，研究可行的施工方案。针对图纸中存在的问题及时记录，为施工作出准确的、科学的技术指导。3施工现场准备：施工道路、施工用水、施工用电和加工场地统一规划，生产、办公、生活用房等临时用房统一安排。4本专业空调系统由施工班组加工、制作、安装、保温，根据专业进程由项目负责人统一调配劳动力，劳动力安排详下表：劳动力计划表工种名称计划人数工种名称计划人数通风工30保温15电气焊5钳工5空调水工20普工15油漆工5安全员1临电2材料、机械员15施工机具准备施工机具计划表机具名称数量机具名称数量龙门剪板机2台电动剪刀2把折方机2台手动电钻6把联合咬口机2台电锤6把立式咬口机2台倒链（10T）2个单边咬口机2台对讲机5组电焊机2台风速仪1台砂轮切割机4台转速仪1台套丝机2台风压测试仪1台台钻2台声级计1台冲击钻2把电动打击泵1台四主要项目施工方法及要求1预留预埋（1）通风预埋、预留洞的工作跟随结构工程进行，主要工作为竖井穿楼板洞和穿墙洞，为便于拆除预留和预埋，采用木盒预埋方式，按风管规格尺寸四边各放大100，固定要稳固和方正，不影响合模板，拆模后立即剔除木盒。 （2）空调水系统需要在楼板或墙体上用钢管预留洞，待土建打完混凝土达到一定强度时将钢管松动，并在混凝土能上人的时候把钢管拔出，拔出后及时清理干净，然后刷上机油以备下次使用。预埋要求详下表：空调水管预埋、预留洞规格表空调水管规格D32325070100125150200250洞口尺寸（钢管）100150200木盒木盒尺寸100×100150×150200×200250×250300×300400×400注：地下2层人防洞的预留、预埋必须按人防有关要求执行。（3）设备基础预埋：对于风机、水泵、水箱、机组等设备待到货后核对好尺寸，方可作基础预埋，并按设计及施工规范要求施工。（4）由于空调水管和通风管道在穿楼板和穿墙体预留、预埋洞，需要由土建专业预留洞、暖通专业配合检验和报验，共同做好此部位预留。2通风做法（1）施工技术人员要认真审图，分清不同用途管径采用不同壁厚的镀锌钢板制作风管，用材料规格符合施工规范（GB50243-2002）及设计要求。（2）通风工程制作工艺流程： 下料 剪切 咬口制作 风管折方 成型领料 法兰下料 打铆钉孔 焊接 打螺栓孔 刷漆铆法兰 翻边 检验 安装（3）法兰制作采用角钢法兰连接方式。3通风管道及部件加工和连接法兰焊接要求平整，不大于1，对角不大于3，边长不大于3，铝铆钉孔应不大于130，螺栓孔应不大于150，以上数据都在允许偏差范围内，焊完法兰后先除去焊药在刷防锈漆。风管加工板材剪切必须进行下料的复核，以免有误，而后按画线形状用机械剪和手工剪进行剪切，下料时应注意留出翻边量，本过程板材采取咬口方式有：联合咬口、立式咬口，咬口后要求平整，在咬口后的板按画好的线在折方机上进行折方、合缝。矩形风管的弯头采用内外弧形制作，当边长大于500时，应在管内设置导流片，导流片的迎风侧边边缘应圆滑，其两端与管壁的固定应牢固，同一弯管内导流片的弧长应一致。风管与法兰连接翻边量应控制68，风管需要铆法兰时，先用固定画尺把翻边线画出，然后法兰套在画出的线位进行钻孔铆接，在铆接前要注意风管及法兰的方向及角度。风管大边长大于或等于630和保温风管边长大于或800时，其管段长于1.2m以上均采取加固措施，本工程将采用角钢或角钢框加固，加固部位应取风管长度的中心位置为加固位置。4风管加工质量要求（1）风管加工即用板材必须符合规范及设计要求，风管的规格尺寸必须符合设计要求，风管咬缝必须紧密，宽度均匀，无孔洞、半咬口和膨裂等缺陷。（2）风管外观平直，表面凹凸不大于5，风管与法兰连接牢固，翻边平整。（3）成品保护：风管法兰加工好后应按分类码放整齐，露天放置应采取防雨雪措施，注意法兰的防腐，保护好风管的镀锌层。5风管及部件安装（1）工艺流程： 确定标高 制作吊架 设置吊点 安装吊架 预检 风管 法兰连接（垫料穿螺丝） 风管排列 无法兰连接（抱箍式插条式） 安装就位找平找正 检验 保温（2）风管及部件分系统逐层安装，支架采用吊杆支架，标高必须根据图纸要求和土建基准线而确定，吊架安装时，先按风管的中心线找出吊杆敷设位置，做上记号，再将加工好的吊杆固定上去，吊杆与横担用螺母拧上，以便于日后调整。当风管较长时，需要安装一排支架时，可先将两端吊杆固定好，然后接线法找出中间吊架的位置，最后依次安装。吊杆间距按下表确定。风管吊杆间距表圆形风管直径或矩形风管大边长的尺寸水平风管间距垂直风管间距4m4m（3.4m）4m（3.4m）10003m（2.5m）3.5m（2.98m）10002m（1.7m）2m（1.7m）（3）为了保证法兰处的严密性，法兰之间垫料采用8501密封胶封料，螺栓穿行方向要求一致，拧紧时应注意松紧不均造成风管的扭曲。根据现场情况可以在地面连成一定长度，再整体吊装，或将风管放在支架台上逐节连接，安装时一般按先安装干管，后安装支管的顺序。需要防火阀或消声器安装时，各大边如超过500时，应单设吊架。6安装质量要求（1）支吊托架、规格、间距必须符合设计要求，风口阀门等处不宜设置吊杆，风管吊杆必须牢固、位置标高及走向符合设计要求，部件安装要求方向正确，操作方便，防火阀检修口必须便于操作。（2）本工程新风管采用法兰式安装，要求加工尺寸正确，形状规则，接口严密。（3）风口安装位置正确，外露部位平整美观排列整齐一致。（4）风口安装及部件保温： 粘贴保温钉领料 铺敷保温材料 保温、工整美观 板材下料粘贴保温钉前应将风管壁上的尘土、油污清除，将粘贴剂分别涂在风管和保温钉上，稍干后再将其粘上，保温钉粘贴密度12只/。保温板下料及铺设：下料要准确，切割要平齐，搭接要严密、平整，散材不可外露，板材纵横缝错开。7风机盘管安装（1） 工艺流程：施工准备 吊杆制作 风机盘管安装 配管连接 打压试验 接电源 单机试运 单调试。 （2）风机盘管整体向凝结水出口倾斜度为35度，使水盘无积水现象，风机盘管两端与风管配管连接处加复合铝箔保温型软管，根据型号不同，口径不一情况下各种型号需加软管长度200，风机盘管、新风机组的送、回风管均加软管接头。8漏光及漏风量测试（1）漏光法检测应采用光线对小孔的强穿透力，对系统风管严密程度进行的检测方法，采用具有一定强度的安全光源。如低压灯100W带保护罩的低压照明灯，或者其他低压光源。低压风管每10米不应大于2处且100m接缝平均不大于16处，中压系统每10m不应超1处，且100m接缝平均不应大于8处，都为合格漏光，检测中如发现条缝形漏光的及时进行密封处理。（2）漏风量测试应采用检验合格的专用测量仪表或采用符合现行国家标准（流量测量节流装置）规定的计量元件，漏风管测试装置可采用风管式或风室式。风管式测试装置采用孔板作计量元件，风室式测试装置采用喷嘴作计量元件，最后测出的实测值与设计给定的数值偏差不应大于10%为合格。9空调冷却水系统（1）冷却水管采用焊接钢管连接。管道要求除锈刷防锈漆两道；管道采用吊卡固定，穿墙及楼板加套管。管道安装完毕后，要进行水压试验和通水冲洗试验。（2）冷却塔安装前在基础上预埋钢板，最后由厂家配合一次吊装就位。冷却循环泵基础由土建砌筑，基础要加减振。水泵安装完成后进行试运转，合格后投入使用。10空调水系统管道制作、安装、保温要求（1）空调水系统设计为双管制，按东西分区，需从竖井外至各层的风机盘管，夏天供冷水，冬天供热水，空调水系统包括供水、回水、冷凝水、供回水管材质对DN50的管采用无缝钢管焊接方式，对DN50的管采用焊接钢管焊接方式方式，冷凝水管采用镀锌管丝扣连接方式，其常规工艺为：预制加工 卡架安装 干管安装 立管安装 支管安装 试压 冲洗 防腐 调试 保温（2）全国水系统有压管道均为0.3%坡度，无压管道（冷凝水管）的坡度为0.8%，施工过程中严格控制焊口或丝扣的质量及坡度。（3）空调管道系统安装完毕后，必须进行严密性试验。水压试验水系统工作压力为0.7Mpa，试验压力为工作压力的1.25倍，在10分钟内降压不大于0.02Mpa为合格。冷冻水管道在系统最高处便于操作部位设置排气阀，最低处应设置排露水阀，通过严密性试验合格后方可保温，冷凝水管做灌、通水试验。（4）制冷管道、管件阀门等保温材料必须具有产品合格证明及质量鉴定文件等有关资料，报监理方验收合格后，方可使用于奔本工程。（5）空调供、回水管，冷凝水管，冷冻站水管保温材料均采用PVC/NBR橡胶海绵板不燃材料，DN159×4.5;S=20、DN159×4.5；S=15、DN73×4；S=10。楼上空调水管保温材料用玻璃布棉保温管壳，DN159×4.5;S=30、DN219×6；S=40，做法详91SB6通风与空调工程。11空调设备安装设备到场后，首先开箱检验手续齐全，基础是否平稳，减震器码放是否均匀，空调设备就位后看减震器受力是否均匀，使设备保持平稳状态，保证空调设备正确就位。五保证质量措施（一）质量保证体系（二）质量保证程序： （三）质量过程执行程序：（四）现场质量领导小组：组 长：黄宝武副组长：彭维华 周传香 夏厚荣 崔恒金成 员：白小兵 白小建 周 祎 蔡守元 张加和 郭子平 史友田 (五)、质量保证措施1、技术质量措施 执行ISO9001国际质量管理体系标准，制定质量计划和施工组织设计，并派专人监督这两个文件的严格实施，发现问题及时向指挥部或公司反馈，并进行整改。 收到图纸后，积极组织技术力量，认真阅图，正确理解设计意图和技术要求，做好图纸审查和各专业的会审工作，并做好会审记录。 坚持“质量第一、预防为主”的指导思想，针对各个具体分部分项工程的施工工程特点，编写专项施工标准，经公司审批后实施，施工前做好技术交底工作，施工中及时进行检查、验收、技术复核和隐蔽记录。 严格执行技术文件控制程序，施工过程中要认真收集、整理技术档案资料，做到记录真实，数据准确，收集及时，分类归档，装订整洁。 开展全面质量管理活动，定期对职工进行技术培训、技术考核和技能比赛，提高全员质量意识，严格质量验收标准，质量样板贯彻全过程，明确质量目标，积极开展QC活动，防治质量通病。 做好分项工程（按层）质量等级评定。并运用数据分析找出质量规律，以便制订纠正措施和预防措施。 所有原材料、半成品的进场均严格执行ISO9001程序文件材料合格供方控制程序和进货检验控制程序。保证所用材料均满足设计要求。 按照ISO9001数据分析编制管理规定，主动收集工程中或质量管理体系运行中的有关数据和不合格信息，进行数据分析，找出施工中的质量规律。并充分运用纠正措施控制程序和预防措施控制程序，实现质量的持续改进。六保证安全措施（一） 安全管理体系管理机构如下图所示。（二）安全保证措施1、生产安全（1） 认真制定并贯彻执行安全生产责任制，落实到各部门及全体施工人员，确保施工人员强化安全意识，坚持“安全第一，预防为主”的原则，正确处理安全与生产、安全与效益的关系，开工前召开安全教育专题会议，每月一次职工大会，在布置生产的同时，也布置安全工作，新工人进场前进行三级安全教育，施工现场设立有针对性的标志，质安科在负责质量的同时也必须负责检查，督促好安全生产。（2） 项目经理是本项目安全生产第一责任人，现场成立安全值日制，由项目经理定期组织安全检查，每月不少于两次，并针对人的生理和心理，按照上下班阶段、周一和周末为事故多发时间阶段，对全体施工人员实行生物节律预防事故的教育。 （3） 认真做好安全交底，施工人员在交待工程任务的同时，必须交待安全技术注意事项，告诉职工做好安全防护工作，正确使用安全“三宝”，违者处以重罚。（4） 搞好施工现场的安全用电工作，确保现场用电安全。工地所有通电线路及机具、机械由电工组派专人跟班检查维护，把电的安全隐患消除在萌芽状态之中。施工现场用电设备采用三级配电，两级漏电保护，所有机电设备做好接零保护，传动部位设安全防护罩。（5）加强后勤工作管理，安排好职工的住宿和饮食，安排好作息时间，以保证工人有饱满的精神参加工作而避免疲惫而发生事故。（6） 各种机械设备操作人，持证上岗，定期检查，严禁带病工作。（7） “四口、五临边”做好安全防护工作，洞口封盖，临边设护栏。（8） 各班组施工现场每天下班进行清理、各种材料堆码整齐，楼层作业时，不得沿外架攀登上下，不得向下抛掷任何物品。（9）安全生产保证体系、安全生产领导小组： 安全生产保证体系项目经理项目副经理安全员项目技术负责人 瓦工砼工班木工班电工班钢筋工班电气焊工班电梯塔吊工安装工班架子班分包单位 安全生产领导小组组 长： 顾 兵副组长： 黄宝武组 员： 周德章 丁曙兵 周传香 白小兵 白小建 周 祎 彭维华 蔡守元 张加和（10）制定现场安全事故应急措施，处理事故领导小组。急救小组人员名单组长：黄宝武组员：周德章 丁曙兵 周祎 周传香 白小建 白小兵 杨海成 彭维华施工现场急救措施事故发生后，急救人员要沉着并冷静、迅速果断采取急救措施，抢救越快、越早，伤员的伤害越小，被救活的可能性越大：a成立职工救护小组，并对救护人员进行集中培训；b定期对职工宣传急救（自救）知识，可以通过板报形式进行；c现场配备急救器材（担架、急救箱等）；d现场配备专职医生一名；e明确职工救护队人员的责任；f发生人身伤害事故，立即派人拨打医院急救电话120，现场救护队人员视伤者情况采取正确的急救措施，减少伤势扩大2、 消防安全（1） 现场设消防保安人员，24小时不间断巡逻值班。（2） 现场划分用火作业处、易燃易爆材料区、生活区、配备一定的消防器材。搞好防火保卫工作，施工场内重要防火部位要配备足够的灭火器，易燃仓库内和木工车间不准抽烟。（3） 各类电气设备、线路不准超负荷使用，线路接头要接实接牢，不得使用破旧电线，防止设备线路过热或着火短路，发现问题要及时报案。（4） 冬季不准用电炉、碘钨灯取暖。（5） 现场出现火险时，当班管理人员要判断准确，当即不能救的要及时报警。（6）做好防火工作，保护好现场消防设施。成立消防预案小组。消防预控方案（一）、目的及要求：为贯彻执行中华人民共和国消防法切实抓好消防安全工作，并在火灾应急的状态下能够使火势以迅速的控制，人员物资得以安全疏散和转移。（二）、消防控制重点部位：动火部位的安全网、装修用的易燃物品。（三）、实施办法（1）成立灭火、疏散、应急领导小组。根据谁主管谁负责的原则，由消防负责人任组长，相关人员任成员。（2）领导小组下设抢救小组、灭火小组、通讯小组、警戒小组。（3）抢救小组： 组长：黄宝武 成员：周德章 丁曙兵 周祎 彭维华职责：负责人员疏通及物资抢救指挥工作。（4）灭火小组： 组长：周传香成员：白小建 白小兵 蔡守元 张加和职责：负责本单位的灭火作战，启用灭火设备组织灭水，保证火场供电、供水工作，配合抢救小组人员疏通及物资抢救。（5）通讯小组： 组长：黄宝武成员：周德章 丁曙兵职责：保障通讯线路畅通，遇到火灾拨打119向消防部门报警。（6）警戒小组： 组长：周德章成员：黄宝武 丁曙兵 周传香 白小建 白小兵职责：划出范围，维护火场秩序，保护现场，配合消防调查。（7）经常对职工进行消防教育，并在项目主体施工进行灭火疏通技能的培训及灭火疏通的演习。（8）重点部位防火要求。（9）附消防平面布置图，（图上标明消防通道、灭火器材配备方位，水源、电源等的具体位置），并标明各种物资存放地点及数量； （10）附急救路线图。.3、治安措施（1） 工地设立治保小组，定期对全体施工人员进行消防保卫工作教育，定期分析施工人员的思想状况，掌握工人思想动态，做到心中有数。（2） 加强劳动力的管理，新进场工人及时到当地派出所申报暂住人口，严防外流人员混入现场，（3） 施工现场不准酗酒、赌博、打架斗殴、看淫秽书刊。建立门卫和巡逻护场制度，制定防范措施、防止发生盗窃、破坏和治安灾害事故。（4） 施工现场发生各类案件和灾害事故，应立即报告并保护好现场，配合公安机关进行调查。4安全施工技术操作规程：参加施工人员必须认真学习和熟悉安全生产法规和本工种的安全技术操作规程，严格遵守这些法规和规程。一、施工中必须坚持“三做到、四注意”1做到施工准备工作周到，劳动保护用具按规定穿戴齐全。2做到施工操作时思想集中，认真负责，坚守岗位。3做到施工机具专人负责保养、保管并保持机具性能良好。4高空作业必须注意系好安全带。5进入现场必须注意戴好安全帽。6施工现场行走中必须注意脚下、头上、四周机械和车辆。7多人共同协作时应相互注意安全。二、各种梯子应稳固可靠，合梯应有绊绳，单梯下端有防滑垫，5米以上高空操作时梯子顶端应设法固定，否则应有专人扶梯子，梯子与地面夹角6070度为宜。三、往沟、井内运送工具、材料，应慢慢滑放，沟内人员注意安全避让。四、管子套丝时，人工套丝应防止把手旋转伤人或铰扳未咬上口跌落伤人，机械套丝时不得戴手套操作，防止手被卷入。五、电（气）焊作业时应先动火审批，并先清除作业区的易燃物品，并防止火星溅落于缝隙留下火种，配合气、电焊作业时应戴防护眼镜或面罩。六、在砖墙、楼板上打洞时应戴防护镜，快打穿时应通知隔墙或楼下人员，防止击穿时伤人，且锤柄锤头部位不得有油污，防止打滑伤人。七、管道安装前应检查并清理管内杂物，中途停工时应临时封管，防止小动物或其它物件入内；架空管道未正式固定前应有临时绑扎或卡定，防止滚动滑落。八、水压试验前应对管线检查一遍有不符合设计要求的立即修正，临时封堵板应有足够的强度，阀件应开启到最大，孔板、调压阀、温度计等应拆除。九、水压试验时，升压应缓慢，沿程管线应有专人巡视，压力在0.3兆帕以下允许紧螺栓和用手锤检查焊缝，冬季应有防冻措施，试压后及时泄尽存水。十、施工现场停止作业时应将动力开关箱断电上锁，手持式电动工具的外壳、手柄、负荷线、插头开关等必须完好无损，使用前作空载检查，运转正常方可使用。十一、夜间施工必须有充足的照明。使用临时照明时必须通过值班电工接线，不得私拉乱接，并将电线架高，不要放在地上乱压乱踩，以免破皮触电。七工期保证措施1、依据施工组织设计和项目质量保证计划，建立项目各有关的施工管理人员岗位规章制度，使其明确自己分管的分项工程施工内容和时间要求。2、严格根据各种生产计划监督工程进度，施工指挥部及各项目经理部编制年度、季度、月计划，做到逐级保证：月计划保证季度计划，季度计划保证年度计划，年度计划必须确保单位施工总进度计划的实现。在依据总计划的前提下，编制较为详细的实施工作计划，用以向班组下达任务，采取相应的进度风险承包责任制，组织开展以优质高速施工为目的劳动竞赛。 3、现场建立例会制度,经常定期检查计划实施情况，包括工种形象进度、资源供应，及管理工作进展，要实施过程中，如有偏移计划情况应分析原因，迅速、果断地进行调度，并对施工可能影响进度的情况提出预防措施，提前排除，确保关健工序按计划执行。 4.、充分调动施工人员的积极性，加强劳动纪律。关健线路工序实行加时制，节季采取补贴手段，对提前完成工作量的队伍实行奖励制度，以提高职工的生产热情稳定队伍，保证施工的正常进行。 5、严格技术纪律，熟悉施工图纸，按图纸及相应规范组织施工，确保每项成品优良，不因质量返工而延误工期。6、加强安全生产教育，严格安全操作规程，杜绝安全事故发生，尽量减少安全事故而对工程进度的影响。7成立工期保证小组： 组 长：黄宝武 副组长：白小建 赵桂军 成 员：崔恒金 周 祎 彭维华 八文明施工措施1、各类原材料、构件及半成品按规定位置分类堆放，堆码整齐，使用合理、管理有序，并相应做好防雨、防晒、通风措施。2、现场使用的机械设备要根据施工作业计划，进行租赁使用和进、退场，按平面布置图搭设机棚，定点停放整齐，编号标志明显，零 部件完整齐全，机状良好，机容清洁，维修保养及时，电器安装符合规定，机棚内外干净。3、.建筑物周围设置排水明沟。4.、工人操作地点和周围保持清洁，做到干活脚下清、活完场地清，多余材料、半成品等及时清理，回收和处理利用。5、现场施工区保持卫生、整洁、文明，高标准搞好集水井、排水沟、施工道路。九成品保护 本工程工期紧，各分部分项工程交叉作业比较多，注意其它专业施工时，不要破坏现有的成品。（1）认真贯彻合理的施工顺序，通风、设备安装等的工作做在前面，防止损坏墙面、地面、吊顶等成品。（2）油漆粉刷不得将油漆喷滴在已完的饰面砖上，如果先做时，完工后必须采取贴纸或塑料膜等措施，防止污染。（3）拆架子时注意不要碰撞墙面。（4）通风道等构件，在运输、保管和施工过程中，必须采取措施防止损坏和变质。（5）装修吊顶用吊杆严禁挪做机电管道、线路吊挂用；机电管道、线路如与吊顶吊杆位置矛盾，须经过项目技术人员同意后更改，不得随意改变、挪动吊杆。（6）吊顶龙骨上禁止铺设机电管道、线路。（7）轻钢骨架及罩面板安装应注意保护顶棚内各种管线。轻钢骨架的吊杆、龙骨不准固定在通风管道及其他设备件上。（8）为保护成品，罩面板安装必须在棚内管道的试水、保温等一切工序全部验收后进行。（9）设专人负责成品保护工作，发现有保护设施损坏的要及时恢复。（10）工序交接全部采用书面形式由双方签字认可，由下道工序作业人员和成品保护人同时签字确认，并保存工序交接书面材料，下道工序作业人员对防止成品的污染、损坏或丢失负直接责任，成品保护专人对成品保护负监督、检查责任。
