公路工程支线承包人申报表及施工说明书.doc

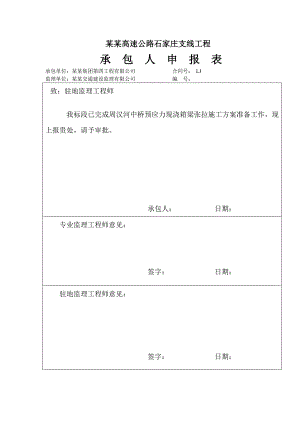

某某高速公路石家庄支线工程承 包 人 申 报 表承包单位：某某集团第四工程有限公司 合同号： LJ监理单位：某某交通建设监理有限公司 编 号： 致：驻地监理工程师 我标段已完成周汉河中桥预应力现浇箱梁张拉施工方案准备工作，现上报贵处，请予审批。承包人： 日期： 专业监理工程师意见：签字： 日期：驻地监理工程师意见：签字： 日期：周汉河中桥张拉施工方案一、 张拉准备工作钢绞线采用GB/T5224-2003标准s15.2低松弛钢绞线,夹具、连接器均采用GB/T14370-2000，夹具连接器要有出厂证明书、质量符合I类锚具的性能要求。张拉机具设备与锚具配套使用，在进场后进行检查和校验。在使用过程中，当千斤顶出现以下情况之一时，应重新校验：1）使用超过6个月；2）使用次数超过200次；3）在使用中出现不正常现象；4）检修后再使用时。1、张拉工作张拉采用两端张拉工艺。预应力钢绞线首先按设计图中每根钢绞线图示顺序调整到初张力0(为控制应力的10%)，然后再按图示顺序将每根钢绞线张拉到控制应力的100%（锚固）。1)张拉设备的选择千斤顶需要的张拉力Nk= n*A*0 =18*139*1395=3490.29KN其中： A单根钢绞线的计算面积；0控制应力；为了保证张拉机具的安全，我们选用张拉机具YDC4000型千斤顶，压力表程为60MPa。张拉机具的吨位及型号的确定Q=1.5Nk /10000，根据计算值选择合适型号的千斤顶。压力表的选择首先查处所用千斤顶的张拉油缸面积Au，为了保证压力表使用安全和不宜损坏，实际压力表最大读数选用1.5PU。实际压力表读数： PU=1.5NK/AU读数计算公式编号9715 P(MPa)=0.0132881N(KN)-0.054396编号9716 P(MPa)=0.0138312N(KN)-0. 张拉表读数计算表 表号控制力Pq(KN)10%con(KN)油表读数103%con(KN)油表读数97153490.29349.0294.5843594.998747.71697163490.29349.0294.1763594.998749.0722）理论伸长值 （具体计算见附表）理论伸长值公式：L=PpL/ApEp式中：Pp：预应力筋张拉端的拉力； L：预应力筋的长度； Ap：预应力筋的截面尺寸； Ep：预应力筋的弹性模量。3）实际伸长值实际伸长值除量测的伸长值外，应加上初张力的推算伸长值；等于钢绞线的实际伸长值LL=L1+L2其中：L1从初张力至最大张拉力间的实测伸长值（cm）；L2初张力的推算值。4）张拉控制要点及张拉顺序张拉前要对张拉设备进行标定，标定张拉力与油表应力的对应关系。在张拉过程中，应边张拉边测量，张拉时应力、伸长值双控制，实际伸长值与理论伸长值的误差控制在6%以内；如发现伸长值异常应暂停张拉并通知监理工程师，待查明原因并采取措施加以调整后方可继续张拉。张拉顺序，要按图示顺序进行初次张拉，钢绞线的张拉应按下列程序张拉：010%0（初张力）100%0（锚固）张拉时如果锚头出现滑丝、断丝时应当停止张拉，并做好详细记录，当滑丝、断丝数量超过规范规定时，抽换钢绞线张拉安全操作张拉台两侧设置安全防护网，施工时张拉区内不得站人，高压油泵不正常时，应当立即停止作业并进行检查，禁止在千斤顶工作时拆卸液压系统部件和敲打千斤顶；张拉机具必须专人负责。2、放张工作1)放张工作要缓缓放张使钢绞线收缩慢慢进行，防止冲击。2）放张时要两端对称同时放张，匀速进行。3）钢绞线放张后，要用砂轮切割，严禁使用气割直接切割。二、施工要点1.张拉时，以张拉力和伸长值双控，应力控制为主，伸长值进行校核，当实际伸长值与理论伸长值差超过6%时，应停止张拉，待查明原因并采取措施后再进行施工。张拉施工时两端设防护设施，两端严禁站人，并安设警示牌。张拉前，对张拉台安全措施及各项张拉设备进行详细检查，符合要求后方可进行操作。张拉时，千斤顶轴线与预应力筋应保持平行。2.预应力筋失效长度要采取有效措施进行失效处理，一般采取用硬塑料管将失效范围的预应力筋套住，以使预应力筋与砼不产生握裹作用。预应力筋有效长度以箱梁跨中心线对称设置，使两端的失效长度相等。3.预应力筋采用张拉力和伸长值双控张拉施工，张拉控制应力采用0.75*Rby=1395Mpa,单根钢绞线张拉力为193.905KN，伸长值根据钢绞线张拉长度另行计算。放松预应力钢绞线，应对称、均匀、分次完成，不得骤然放松；放松钢绞线时砼实际立方体强度不低于设计标号的80。三、质量保证措施1.树立质量意识，加强质量教育，开工前对全体人员进行一次全面质量教育和技术交底，牢固树立“质量第一、信誉至上”思想意识，一切为用户服务的观念，组织员工学习施工组织设计和有关规范，做到各级技术交底全面，严格按照设计规范施工。2.认真学习箱梁张拉施工规范，全面推行质量管理，实行岗位责任制。3.建立健全质量管理网络，配专职质检员，每道工序的班长为质量员,在整个施工中形成完整的质量管理和监督体系，确保工程质量。4.严格把好材料关，工程所用材料必须有质保书，并及时取样送检，有关材料的质量标准必须符合要求才能使用。5.精心操作，特别是测量张拉伸长值，保证张拉值的准确度。6.加强设备维护保养工作，所用设备必须保证正常运转状态，施工操作中若出现设备故障，现场要迅速组织人员抢修。7.加强现场施工调度，每天24小时有人现场值班，及时解决施工中出现的问题，做到生产不停，指挥不断8.把好各道工序质量关，发挥各工序质量管理岗位的作用，做到上道工序不合格不得进入下道工序施工，现场质检员有权令其返工或停工。9.制定奖惩制度，被评为优良工程给予奖励，发生质量事故实行重罚。10.建立健全三级质检制度和报验监理制度,以下工序自检合格后,监理验收合格签证完毕相应表格后,再予施工,杜绝野蛮施工现象;如有违规现象,则对主管人员及操作人员处以50500元经济罚款。
