公路桥涵台背墙背施工技术指南.doc

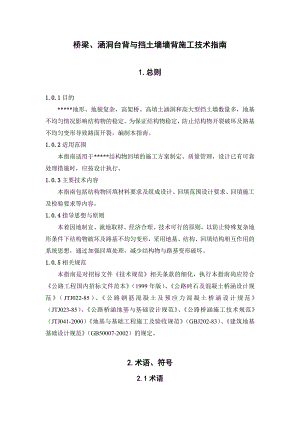

桥梁、涵洞台背与挡土墙墙背施工技术指南1.总则1.0.1目的*地形、地貌复杂，高架桥、高填土涵洞和高大型挡土墙数量多，地基不均匀情况影响结构物的稳定。为保证结构物稳定，防止结构物开裂破坏及路基不均匀变形导致路面开裂，编制本指南。1.0.2适用范围本指南适用于*结构物回填的施工方案制定、质量管理，设计已有可靠处理措施时，应按设计执行。1.0.3主要技术内容本指南包括结构物回填材料要求及组成设计、回填范围设计要求、回填施工及检验要求等内容。1.0.4指导思想与原则本着因地制宜、就地取材、经济合理、技术可行的原则，以防止特殊复杂地形条件下结构物破坏及路基不均匀变形，采用地基、结构、回填结构相互作用的系统思想，通过加强回填处理，减少结构物与路基变形破坏。1.0.5相关规范本指南是对招标文件技术规范相关条款的细化，执行本指南尚应符合公路工程国内招标文件范本（1999年版）、公路砖石及混凝土桥涵设计规范（JTJ022-85）、公路钢筋混凝土及预应力混凝土桥涵设计规范（JTJ023-85）、公路桥涵地基与基础设计规范、公路桥涵施工技术规范（JTJ041-2000）地基与基础工程施工及验收规范（GBJ202-83）、建筑地基基础设计规范（GB50007-2002）的规定。2.术语、符号2.1术语2.1.1水泥稳定土在粉碎的或原来松散的土（包括各种粗粒土、中粒土和细粒土）掺入足够数量的水泥和水，经拌和、压实和养生得到的一种强度和耐久性符合规定要求的材料，包括水泥土、水泥砂、水泥碎石、水泥砂砾、水泥石屑等。2.1.2石灰粉煤灰稳定土用石灰、粉煤灰与土相配合，加水拌和，压实和养生得到的一种强度和耐久性符合规定要求的材料，包括二灰碎石、二灰土、二灰砂等。2.1.3级配碎石粗、中、小碎石集料与石屑各占一定比例的混合料，当其颗粒组成符合规定要求时，称为级配碎石。2.1.4级配砾石粗、中、小砾石集料与砂各占一定比例的混合料，当其颗粒组成符合规定要求时，称为级配砾石。2.1.5未筛分碎石筛去超尺寸颗粒后的轧制碎石混合料，并具有较好的级配。2.1.6透水性材料由岩块、砂砾石组成，最大粒径不大于300mm，小于20mm的粒料中，0.075mm筛孔的细料通过率不大于10%，0.5mm以下细粒土塑性指数不大于6的材料。2.1.7砂性土大于0.1mm的土颗粒占全部土质量的75%以上，土中小于0.5mm的细粒土液限不大于25%，塑性指数不大于12，小于0.075mm颗粒含量与塑性指数的乘积不大于120的材料。2.1.8高稳定性填料 用于结构物回填的土石方材料，其承载比大于12%，压实后具有较小的变形和较高的水稳定性，并具有较高的抗冲刷能力。2.1.9无砂大孔混凝土 由水泥浆体包裹粗集料组成的一种大孔隙多孔混凝土材料。具有半刚性材料的特点并具有良好的透水性能。3.结构物回填材料3.1水泥稳定土3.1.1用于结构物回填的水泥稳定土，最大粒径不超过53mm，不均匀系数大于5。细粒土的液限不大于40%，塑性指数不大于17。对于中粒土和粗粒土，如土中小于0.6mm的颗粒含量在30%以下时，塑性指数不大于20。实际应用时，宜选用塑性指数不大于12，不均匀系数大于10的土。3.1.2水泥稳定土的颗粒组成应符合以下要求：表3.1.2水泥稳定土的颗粒组成范围筛孔尺寸(mm)534.750.60.0750.002通过质量百分率(%)10050100171000500303.1.3水泥稳定土在95%压实度和90%保证率时，7天浸水无侧限抗压强度不低于1.5Mpa，水泥改善土的塑性指数不应大于6，承载比应不小于240%。水泥剂量以水泥质量占全部干土质量的百分率计，最低剂量不小于4%，工地实际采用的水泥剂量应比室内试验确定的剂量增加0.5%1.0%。3.2石灰粉煤灰稳定土3.2.1石灰的质量等级不应低于III级，宜用生石灰块在使用前现场消解的消石灰粉。3.2.2粉煤灰中二氧化硅、三氧化二铝和三氧化二铁的总含量应大于70%，烧失量不大于20%。3.2.3宜采用塑性指数为1220的粘性土，土块的最大粒径不大于15mm。3.2.4在二灰稳定土中集料的最大粒径不大于37.5mm，二灰含量为15%20%。在95%压实度和90%保证率下，7天浸水无侧限抗压强度不低于0.5Mpa。3.3粒料3.3.1级配碎石最大粒径不大于37.5mm，其级配应符合公路路面基层施工技术规范（JTJ034-2000）表6.2.4的规定。3.3.2级配砾石最大粒径不大于53mm，其级配应符合公路路面基层施工技术规范（JTJ034-2000）表7.2.3的规定。3.3.3未筛分碎石最大粒径不大于53mm，其级配应符合公路路面基层施工技术规范（JTJ034-2000）表6.2.7的规定。3.3.4砂砾最大粒径不大于53mm，其级配应符合公路路面基层施工技术规范（JTJ034-2000）表7.2.5的规定。3.3.5透水性填料最大粒径不大于300mm，小于20mm的粒料中，0.075mm筛孔的细料通过率不大于10%，0.5mm以下细粒土塑性指数不大于6。3.3.6粒料中粗集料的压碎值不低于40%，细料的液限不大于28%，塑性指数不大于9，塑性指数与0.5mm以下颗粒含量的乘积不大于100。粒料回填的压实度，在90%保证率下，代表值不低于95%。3.4高稳定性填料3.4.1砂性土大于0.1mm的土颗粒占全部土质量的75%以上，土中小于0.5mm的细粒土液限不大于25%，塑性指数不大于12，小于0.075mm颗粒含量与塑性指数的乘积不大于120。3.4.2粗粒土中大于0.075mm的颗粒占全部土质量的50%以上，液限小于50%，塑性指数小于20，承载比不低于12%。3.4.3块石、漂石或卵石，大于60mm的颗粒占全部质量的75%以上，具有一定的级配，能够有效压实。3.4.5回填高稳定性填料，对于砂性土和粗粒土，保证率为90%时压实度代表值不低于95%；回填块石、漂石或卵石材料时，压缩变形率810%；采用软质岩填料，承载比和稳定性符合要求时，压实的固相体积率不低于85%。3.5无砂大孔混凝土3.5.1集料的最大粒径不大于37.5mm，4.75mm以下颗粒含量不超过16%，为开级配集料，少含或不含细集料，集料的压碎值不大于16%，集料的级配应满足以下要求：表3.5无砂大孔混凝土集料级配要求筛孔尺寸mm37.52519139.54.752.360.075通过百分率（%）100881005285-153801606010095100-2560-01005023.5.2无砂大孔混凝土单位体积水泥用量不少于75100kg，水灰比不宜大于0.5，标准养护条件下，边长为150mm的立方体28天抗压强度不低于2.5MPa。3.5.3无砂大孔混凝土可掺用少量粉煤灰，以增加胶结料用量，保证胶结料对集料的充分包裹。3.5.4无砂大孔混凝土混合料组成设计时，以集料的紧密容重为基准，单位体积无砂大孔混凝土集料的质量为紧密容重的98%。4.结构物回填范围4.1涵洞回填4.1.1管涵回填应符合以下要求：（1）管涵基础全部位于挖方段上，涵顶填土高度小于10m，有混凝土护时，可采用高稳定性回填材料回填，填的范围为管涵两侧宽度2m，涵顶0.5m。（2）管涵基础全部位于挖方段上，涵顶填土高度小于10m，无混凝土护时，管半径以下的死区用C10混凝土回填，其它部位可采用高稳定性回填材料回填，填的范围为宽度2m，涵顶0.5m。（3）管涵位于半填半挖地基上，或地基承载力不能满足要求时，应先对地基进行处理。地基沉降变形较小，管顶填土高度小于10m时，可用粒料换填处理地基，以保证地基承载力符合要求，换填深度最大不超过3m，一般为1m，当换填厚度超过规定仍不能满足要求时，应改用稳定类材料处理。（4）地基情况复杂，有不均匀变形，管顶填土高度大于10m时，应采用稳定类材料或混凝土处治地基，然后在规定范围内用稳定类材料回填，回填范围为管涵两侧宽度2m，涵顶0.5m。4.1.2 盖板涵、通道回填应符合以下要求：（1）盖板涵、通道基础全部位于挖方段上，涵墙高度小于3m，涵顶填土高度小于6m时，可采用高稳定性回填材料或粒料回填，填的范围为基础外两侧宽度2m，涵顶0.5m。（2）盖板涵、通道基础全部位于挖方段上，涵墙高度大于3m，涵顶填土高度大于10m，或涵墙高度大于4m，涵顶填土高度大于6m时，可采用粒料或稳定类材料回填，填的范围为基础外两侧宽度2m，涵顶0.5m。（3）盖板涵、通道位于半填半挖地基上，或地基承载力不能满足要求时，应先对地基进行处理。地基沉降变形较小，涵顶填土高度小于10m时，可用稳定类材料换填处理地基，以保证地基承载力和抗变形能力符合要求，换填深度最大不超过1m，一般为0.5m，当换填厚度超过规定仍不能满足要求时，应改变设计，如移位、采用箱涵结构等。（4）地基情况复杂，有不均匀变形，涵顶填土高度大于10m时（大跨径通道顶上填土高度大于6m），应采用稳定类材料或混凝土处治地基，然后在规定范围内用稳定类材料回填，回填范围为基础外两侧宽度2m，涵顶0.5m。（5）明涵回填应防止涵洞与路基有差异沉降造成跳车现象，可采用粒料或高稳定性材料回填，填的范围为底面距基础外边缘2m以内，顶面宽度为墙高加上2m。4.1.3 箱涵的涵背回填可采用高稳定性填料或粒料，填的范围为基础外两侧宽度2m，涵顶0.5m。4.2桥台背回填4.2.1重力式桥台的台背回填应采用高稳定性填料或粒料回填，填的范围符合以下要求：（1）填土高度小于4m时，底宽2m，顶宽为台高加上2m；（2）填土高度46m时，路基面以下04m用粒料回填，4m以下用高稳定性填料回填，回填范围为从基础外边缘起底宽2m，高稳定性填料顶宽为台高减2m，粒料顶宽与高稳定性填料同宽。（3）填土高度大于6m时，路基面以下01m用稳定类材料填筑，宽度为8m，14m用粒料填筑，宽度为台高减2m，4m以下为高稳定性材料填筑，回填范围为从基础外边缘起底宽2m，高稳定性填料顶宽为台高减2m，粒料顶宽与高稳定性填料同宽。4.2.2埋置式桥台回填应采用高稳定性填料回填，填筑范围应符合以下要求：（1）高度小于4m时，纵向6m范围内全部回填高稳定性材料；（2）高度大于4m时，路基面以下04m回填粒料，4m以下回填高稳定性材料，宽度范围底面距基础外边缘宽2m，高稳定性材料顶面回填宽度为台高减2m，粒料回填宽度与高稳定性填料顶面同宽。4.2.3 重力式桥台背设排水层，排水层用无砂大孔混凝土，厚度为3050cm，高度应与台高相同，两侧应延伸到路基边缘外。4.3挡土墙背回填4.3.1挡土墙背回填应采用高稳定性材料，并设排水层，高稳定性材料采用粒料时，可不另设排水层。4.3.2挡土墙高度小于6m时，高稳定性材料回填宽度为顶宽3m，宽度小于2m时，可用粒料回填，宽度小于1m时，经工程师同意，可用无砂大孔混凝土回填。4.3.3挡土墙高度大于6m时，高稳定性材料回填顶宽为36m，根据具体地形情况确定，宽度小于2m时，可用粒料回填，宽度小于1m时，经工程师同意，可用无砂大孔混凝土回填。4.3.4排水层可用粒料层或无砂大孔混凝土层，采用粒料时，厚度5080cm，采用无砂大孔混凝土时，厚度为3050cm。5回填施工及质量管理5.1回填材料的压实施工5.1.1采用高稳定性填料、粒料和稳定类填料回填时，应保证填料充分压实，压实度符合要求，以达到强度及稳定性要求。5.1.2宽度小于2m时，应采用小型冲击夯分层夯实，层厚不超过20cm；宽度超过2m时，应采用重型振动压路机分层压实，分层松铺厚度不超过30cm。碾压不到的部位应采用小型冲击夯分层夯实。5.1.3水泥稳定类材料的压实必须在加水拌和后2小时内完成，二灰稳定类材料的压实必须在加水拌和后24小时内完成。5.1.4回填材料的压实度应达到重型标准的95%，在90%的保证率下，压实度代表值应符合要求。稳定类材料应取样进行无侧限抗压强度试验，符合设计要求。5.2无砂大孔混凝土施工5.2.1施工前应进行材料试验和混凝土配合比设计，经试拌，检验水泥浆的稠度是否合适，有效包裹住集料，在插捣条件下是否有离析现象，符合要求后方可使用。5.2.2无砂大孔混凝土采用混凝土强制式搅拌机拌和，拌和时，先按规定的水灰比搅拌水泥浆，然后将集料投入搅拌机中，与水泥将一起搅拌，使水泥浆充分包裹集料。搅拌时间应比普通混凝土搅拌时间适当延长。5.2.3混合料搅拌后，可直接浇筑，卸料高度宜为1m以内，将混合料分层倒入，每层厚度不宜大于50mm，然后人工用钢钎插捣，必要时也可用平板式冲击夯分层进行冲击夯实。浇注过程中注意防止水泥浆离析下沉。5.2.4水泥初凝前应防止雨淋或水冲，以防水泥浆体流失，水泥终凝后，应浇水养生，养生时防止灌水保养。5.2.5每施工点不超过200立方米应取样2组，进行标准养生条件下28天立方体抗压强度试验，试样尺寸为边长15cm的立方体。取样应有代表性，应采用插捣成型方式成型，试样分两层入模插捣，每层插捣次数为25次。
