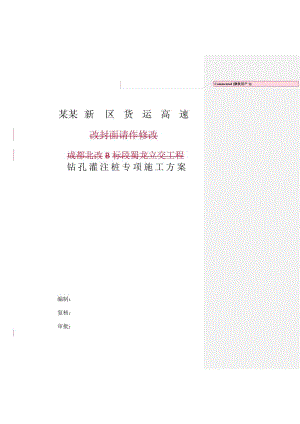

某某 新 区 货 运 高 速改封面请作修改成都北改B标段蜀龙立交工程钻 孔 灌 注 桩 专 项 施 工 方 案编制：复核：审批：中交二航局成都北改B标段项目经理部 第一章 工程概述31 概述31.1 工程概况31.2 地质概况4第二章 钻孔桩施工41 总体施工方案42 旋挖钻机施工工艺52.1 施工方法62.2 施工场地布置82.3 测量放线82.4 钢护筒制作及埋设82.5 泥浆制备及其循环系统92.6 钻机就位102.7 钻进成孔102.8 旋挖桩施工应急措施123.水上桩基础施工工艺133.1 冲击钻机施工桩基144.成孔检查、清孔185. 钢筋笼的制作与安装195.1 钢筋笼的制作195.2 钢筋笼下放216.混凝土施工236.1 导管下放236.2 二次清孔246.3混凝土灌注246.4 灌注事故的预防及处理287. 钻孔桩成桩质量检测30第三章 进度及资源计划？301.进度计划（?）302.材料计划（？）303.机械设备计划314.人力资源计划32第四章 组织体系33第五章 质量安全文明环保措施355.1 质量保证措施355.2 安全保证措施365.3 环保措施和文明施工385.3.1 文明施工措施385.3.2 环境保护措施395.3.3 其他环境保护措施405.4 雨季施工保证措施405.4.2、雨季施工技术保证措施41第2第一章 钻孔灌注桩专项施工方案工程概述1 概述1.1 工程概况货运大道共有12座桥梁，其中采用桩基础的桥梁有10座。白沙村洽溪河中桥、杨家村东风渠中桥、麓林村麓溪河中桥、翁家小桥、天灯大桥、干塘村东风渠左支渠中桥、上跨成自泸大桥、上跨红星路大桥、五里村麓溪河大桥桩基础都均处于陆地区域可采用旋挖钻机施工成孔，除部分地质情况较差墩台会采用冲击钻机施工；锦江大桥跨锦江，桥台极有可能处于锦江河中，初步计划使用冲击钻机施工，锦江大桥为简支梁预应力砼桥，桥型为2x30+55+55+7x30；全桥长380m，该桥为货运大道本项目施工终点。该桥位于双流区永安镇与正兴镇之间。锦江大桥也是货运大道施工的最关键性施工节点；该处施工交通不便利，可利用场地狭小。根据锦江大桥施工进度计划安排及锦江大桥地理位置及施工情况和水文状况,该桥施工需要搭设水上钢栈桥贯通整个锦江以满足锦江大桥两岸施工需要；该栈桥将起到整个锦江大桥两岸施工材料运输通道和施工作业人员以及施工设备的通行及，以保证整个大桥不间断施工。成都市建设北路北延线（蜀龙五期立交部分）工程项目位于成都成华区，三环路成绵立交有龙潭立交之间，横跨三环路，与蜀龙路相接。项目施工内容主要包括：双幅主线、蝶形互通立交匝道桥工程、底层道路及排水工程、新建人行天桥工程、管线综合、交安工程、绿化工程、照明工程、电力浅沟、十陵河局部改道工程。本标段匝道、人行道和主线桥梁桩基设计共有199根（未计入天桥桩基数量），直径分别为1.8m、1.5m、1.0m、1.0m，桩长251530米。表2.1.1-1 钻孔桩参数表序号位置桩径合计1.8m1.5m1.0m1匝道292/942主线3174/1053人行天桥/22/224小计33166022表2.1.1-2 钻孔桩工程数量表序号名称单位数量备注设计结构工程量1II级钢筋Kg2I级钢筋Kg3声测管Kg1672350*2.5mm无缝钢管4C30砼m39833.9施工措施工程量1泥浆池开挖方量m345002泥浆池回填方量m345003钢护筒加工t436.24钻渣方量m312309.365泥浆方量m312309.366直径1. 5m空钻延米m1667直径1.8m空钻延米m51.38洗车槽开挖土方m399.689洗车槽回填土方m399.6810进出口C30砼硬化m312811洗车槽C20砼基础m37212洗车槽碎石基础m39613洗车槽砌筑m291.224砖墙序号名称单位数量备注1II级钢筋Kg2I级钢筋Kg3声测管Kg14186.650*2.5mm无缝钢管伸出护筒0.2m4砼m39833.92.9295钻渣方量m39833.96废浆方量m39833.97泥浆池挖方方量m345008泥浆池填方方量m34500 1.2 地质概况1.2.1 水文条件桥址处受本地区特有的成都平原洪水期涨水影响，随季节变化较大，2012年最到水位为xxxxm，最低低水位-xxxxm。2.1.2.1.1 地下水类型及埋藏条件成都平原阶地（台地）地下水一种为赋村与人工填土，粘性土中的上层滞水，靠大气降水及地表水下渗补给，仅局部分部，无统一的稳定水面，水量较小，但疏干困难，对基础施工有一定的影响；另一种地下水主要赋存于下伏基岩裂缝隙中，属基岩列缝隙水，微具承压性，其富水性、透水性差，水量小、渗透系数一般在0.05-1.00/d。泥岩为相对的隔水层，故疏干较缓慢。2.1.2.1.2 地下水对建筑材料的腐蚀性场地地下水无色、无味、透明，水质较好。不考虑对混凝土、钢筋的腐蚀性。PH值：7.617.64之间。1.2.2 气象条件场地所处成都市为亚热带季风型气候，主导风向为NNE向，常年平均风速为1.2m/s，年平均风压约140Pa，最大风压250Pa，年平均降雨量为9001000mm，七、八月份雨量集中，易形成暴雨。1.2.3 地质条件桥址处覆盖层较薄，不利于钢栈桥的搭设。场地各钻孔深度范围内所揭露地层自上而下依次为第四系全新统人工填土层（Q4ml）和第四系全新统冲积层（Q4al）。具体划分如下：2.1.2.3.1 第四系全新统人工填土层（Q4ml）杂填土：杂色，由混凝路面，砖瓦块、碎石、卵石混少量粘性土等组成，松散。素填土：灰色，主要由粉质粘土组成，混少量杂质，约1030%，2.1.2.3.2 第四系中下更系统冰水堆积层（Q1+2fgl）粘土：褐黄，硬塑，含铁锰质氧化物，间有黄、灰白色粘土，含白色高岭土，摇震反应无，稍有光泽，干强度中等，韧性中等，具膨胀性。含粘土卵石：主体呈黄褐色，稍密，卵石成分多为花岗岩及石英岩为主，亚圆状，局部卵石已强风化，混少量漂石，卵石粒径约为3050mm，其分选一般，夹有约4045%粘土。2.1.2.3.3白垩系灌口组泥岩（K2g）泥岩：紫红色，厚层状，泥质结构。以粘土矿物组成为主。钻探深度范围内，根据揭露其风化程度，将其划分为两个亚层：强风化泥岩：具厚层构造，泥质结构。风化裂隙发育，岩质较软，结构面不清晰，岩芯破碎，局部夹杂中等风化的 泥质粉砂岩块，直径1.02.2m。强风化泥岩属极软岩，岩体破碎，岩体基本质量等级为级。中等风化泥岩：薄至中厚层状构造，块状结构。风化裂隙发育，结构面清晰，岩芯较完整，呈短柱状，偶见少量的竖向构造节理。中风化泥岩属软岩，岩体较破碎，岩体基本质量等级为级。干钻钻进困难。本次勘察未揭穿。1.2.4 钻孔桩工程特点和施工难点陆地桩基处于施工交通不便利，可利用场地狭小。施工组织难度大成都市三环路交通繁忙地段，地下管线错综复杂，交通流量大，施工组织难度大； 水上桩基处于锦江河内，施工期处于夏季多雨多洪期，施工难度较大；第二章 钻孔桩施工1 总体施工方案1）钻孔桩基础分陆地桩基施工和水上桩基施工工艺流程钻孔桩采用宇通重工YT208型旋挖钻机施工，25T吊车配合人工安装完成混凝土浇注。分别采用旋挖钻机和冲击钻机。2）旋挖钻机成孔：钢护筒埋置采用旋挖钻机施沉钢护筒，冲击钻机成孔采用施打钢护筒，成孔后采用正循环清孔，钻进过程中采用优质淡水泥浆护壁3）混凝土浇注采用混凝土泵车泵入，钻孔灌注桩按照水下水泥混凝土施工工艺进行。4）挖出的土方和弃浆及时采用封闭式运输车弃运至弃渣场。2.22 旋挖钻机施工工艺 施工工艺 旋挖钻清孔合格gege格导管水密性试验沉渣检测钢筋笼制作、运输现场绑扎施工准备（施工便道、测量放线），钻孔场地平整等）合格不合格沉渣检测灌注水下混凝土桩身质量检测二次清孔移钻、安放钢筋笼下放导管合格gege格继续钻进成孔检测测量放桩、拉设护桩、钻机就位钻渣收集及外运钻机钻进、埋设护筒测量校核护筒不合格不合格合格 2.21 施工方法(21) 施工准备1) 开工前应具备场地工程地质资料和必要的水文地质资料，施工图纸及图纸会审纪要。2) 施工现场环境和邻近区域内的地上地下管线（高压线、管道、电缆）、地下构筑物、危险建筑、实际地质情况与设计上的部分差别等的调查资料，提前做好准备工作。确保不影响现场的施工。现场桩基护筒开挖埋设前需请物探及人工挖槽对桥区范围进行现场探测，以确保不会出现地下管道、电缆、光缆等挖断而影响施工的情况。3) 主要施工机械及其配套设备的技术性能资料，所需材料的检验和配合比试验。4) 具有可操作性的桩基工程施工工艺的参考资料。(22）钻机选型根据地质情况、工期要求及设计桩径和桩长，选择YT208型旋挖钻机。旋挖钻机进场后进行调试、维护和保养，以保证设备正常运转。钻机性能参数见下表2.1-1。表2.1-1 宇通重工YT208旋挖钻机性能参数名称规格或参数整机性能kN.mkN.m280钻进转速r/min6.230钻孔直径mm2500钻深m机锁式m56摩擦式m86设备总重t88牵引力kN465行走速度km/h2.07发动机发动机型号THX22310最大功率kW298额定转速r/min2000履带履带接地长度mm4675履带中心距mm23003600履带宽度mm800压力最大加压力kN200最大起拨力kN220主卷扬主卷扬提升力kN283主卷扬提升速度m/min72副卷扬副卷扬提升力（第一层）kN110副卷扬提升速度（第一层）m/min66(3)2测量准备依据已报监理工程师批准并能满足工程需要的测量控制网，组织测量人员对桩位进行精确放样。2(4)试验准备在监理工程师见证下随机抽取相应的钢筋、连接螺纹套筒等材料样品，进行相关的原材料试验工作并报监理工程师审批。(5) 物资材料准备按照施工设计图相关内容做好钢材等材料的准备工作，并按质量保证体系与合格材料供应方签订长期的供货合同，保证物资材料按使用计划供应，满足施工需要。22.2 施工场地布置施工所需旋挖钻机、挖掘机、钢筋、套筒等机械设备及原材料直接由便道进入施工现场。由于旋挖钻机回转半径大，钻杆高，自重大，在作业时需要长、宽15米左右平台，在钻机就位前使用挖掘机将原地面障碍物进行清理，对于湿软地基必要采取换填干土，并平整碾压、夯实做为钻机的施工作业平台，保证平台的长、宽不小于15米，场地有一定硬度以免钻机沉陷或倾斜，保障钻机施工作业的安全性。图2.3.1-2 钢筋加工车间立面示意图22.3 测量放线桩位放样按从整体到局部的原则进行桩基的位置放样，规划行车路线时，使便道与钻孔位置保持一定的距离，以免影响孔壁稳定。根据现场情况合理布置施工场地，清理表层杂物并整平场地，组织测量放样人员，将所需桩位放出，钉好十字保护桩，做好测量复核，并作好记录留查，下完护筒后在拉上十字线复核护筒中心点是否与十字线中心吻合，以保证桩位的准确。护筒安装就位后，必须校核桩位坐标，并将桩基。22.4 钢护筒制作及埋设图22.4-1 钢护筒加工示意图(单位:mm)根据本项目的桩基型号钢护筒内径R采用1200、1700、2000三两种，加工长度L按穿透杂填土层按桩顶标高以下2m，外露地面不低于50cm原则进行加工，加工示意如图22.4-1所示。钢护筒制作采用厚14mm的钢板制作；埋设位于现有道路上桩基护筒时需先凿除硬化层路面再进行开挖。本项目部分区域地下管线错综复杂，施工前邀请相关部门或专业队伍探明桥区位置是否布有地下管线，如布有，需联系并配合相关部门移除后方可施工。按照相关部门要求对移除的管线，遮盖隔离保护。根据桩位和地质情况，采用旋挖钻挖至1.5m后扩孔埋设护筒，通过定位的控制桩放样，把钻孔的位置标于孔底，放入钢护筒,找出钢护筒的圆心位置，用十字线标在钢护筒顶部或底部，然后移动钢护筒，使钢护筒中心与钻机钻孔中心位置重合，同时用水平尺或垂球检查，使钢护筒竖直，人工回填护筒周边的空隙并压实，防止钻机钻进过程中撞击护筒，使护筒偏位。22.5 泥浆制备及其循环系统(1) 每两个墩之间选取合适位置设置1个泥浆池，泥浆池尺寸为：106×36×2m3。受施工现场实际影响的个别泥浆池尺寸可作适当调整。泥浆池采用人工配合挖掘机进行挖掘，挖出的土方集中堆放，用遮阳布覆盖，以便后续回填使用。桩基完成灌注后，泥浆池内的废浆采用泥浆泵及时抽到泥浆运输车内，运出工地；泥浆池底的沉渣晾干后，用挖掘机挖出并用密闭式运输车运出工地，泥浆池待沉渣转运完毕后及时回填。钻渣、废浆及时弃运，弃渣场暂定在XX，运距约为XX公里。 (2) 旋挖钻机施工成孔速度快，孔壁土层较普通钻机稳定性差，另旋挖钻泥浆护壁属静态泥浆护壁，孔壁泥皮薄，尤其在卵石层更为突出，普通泥浆不能满足施工要求，因此本工程选用了水化性能好，造浆率高，成浆快，含沙量少的膨润土用来造浆。并在不同的地质层及时调整泥浆稠度和比重，以防止塌孔。造浆用的膨润土应符合下列技术要求：胶体率不低于95%，含砂率不大于4%，造浆率不低于2.5m3/t。新配制的泥浆性能应满足表22.5-1的规定。表22.5-1 泥浆性能指标表容重（g/cm3）粘度（Pa.s）含砂率（%）胶体率（%）失水量（ml/30min）泥皮厚（mm）PH值1.1021.2101825249520381122.6 钻机就位钻机就位时，要事先检查钻机的性能状态是否良好，保证钻机工作正常。钻机底盘不宜直接置于不坚实的填土上，以免产生不均匀沉陷；钻机的安放位置应考虑钻孔施工中孔口出土清运的方便。通过测设的桩位准确确定钻机的位置，并保证钻机稳定，通过手动粗略调平以保证钻杆基本竖直后, 即可利用自动控制系统调整钻杆保持竖直状态。22.7 钻进成孔(21) 旋挖钻机的设置及调整施钻时，将钥匙开关打到电源档，旋挖钻机的显示器显示旋挖钻机标记画面，按任意键进入工作画面。先进行旋挖钻机的钻杆起立及调垂，即首先将旋挖钻机移到钻孔作业所在位置，旋挖钻机的显示器显示钻杆工作画面。从钻杆工作画面中可实时观察到钻杆的X轴、Y轴方向的偏移。操作旋挖钻机的电气手柄将钻杆从运输状态位置起升到工作状态位置，在此过程中，旋挖钻机的控制器通过采集电气手柄及倾角传感器信号，通过数学运算，输出信号驱动液压油缸的比例阀实现闭环起立控制。实现钻杆平稳同步起立。同时采集限位开关信号，对起立过程中钻杆左右倾斜角度进行保护。在钻孔作业之前需要对钻杆进行调垂。调垂可分为手动调垂、自动调垂两种方式。在钻杆相对零位±5°范围内才可通过显示器上的自动调垂按钮进行自动调垂作业；而钻杆超出相对零位±5°范围时，只能通过显示器上的电动按钮或操作箱上的电气手柄进行手动调垂工作。在调垂过程中，操作人员可通过显示器的钻杆工作界面实时监测桅杆的位置状态，使钻杆最终达到作业成孔的设定位置。（22） 钻孔作业钻孔时先将钻斗着地，通过显示器上的清零按钮进行清零操作，记录钻机钻头的原始位置，此时，显示器显示钻孔的当前位置的条形柱和数字，操作人员可通过显示器监测钻孔的实际工作位置、每次进尺位置及孔深位置，从而操作钻孔作业。在作业过程中，操作人员可通过主界面的三个虚拟仪表的显示动力头压力、加压压力、主卷压力，实时监测液压系统的工作状态。开孔时，以钻斗自重并加压作为钻进动力，一次进尺短条形柱显示当前钻头的钻孔深度，长条形柱动态显示钻头的运动位置，孔深的数字显示此孔的总深度。当钻斗被挤压充满钻渣后，将其提出地表，操作回转操作手柄使机器转到临时弃渣堆场，再用装载机将钻渣装入密闭式运输车运至场外指定地点废除，以免造成水土流失或农田污染。完毕后，通过操作显示器上的自动回位对正按钮机器自动回到钻孔作业位置，或通过手动操作回转操作手柄使机器手动回到钻孔作业位置。此工作状态可通过显示器的主界面中的回位标识进行监视。钻孔过程中根据地质情况控制进尺速度:由硬地层钻到软地层时,可适当加快钻进速度；当软地层变为硬地层时,要减速慢进；在易缩径的地层中,适当增加扫孔次数,防止缩径；对硬塑层采用快转速钻进,以提高钻进效率；砂层则采用慢转速慢钻进并适当增加泥浆比重和粘度；如在实际施工过程中出现卵石层，则采取以下措施：对于粒径较小的卵石层采用斗式钻头慢速钻进，粒径较大的卵石层采用锥形螺旋钻头钻进后更换斗式钻头清渣，如此往复，直至穿过卵石层。钻渣采用临时集中堆放，统一外运弃运至弃渣场，运距约为XX公里。（23） 钻孔施工时垂直度的控制本工程采用智能化旋挖钻机，钻机上有车载电脑系统，可以自动显示和调节旋挖钻机的钻孔深度，垂直度，具体操作如下：首先将旋挖钻机移到钻孔作业所在位置，把旋挖钻机电脑显示器调节到显示桅杆工作画面。从桅杆工作画面中可实时观察到桅杆的X轴、Y轴方向的偏移。操作旋挖钻机的电气手柄，在此过程中，旋挖钻机的控制器通过采集电气手柄及倾角传感器信号通过数学运算，输出信号驱动液压油缸的比例阀实现闭环起立桅控制，将桅杆X轴Y轴的偏差度调节到正负零位置，并以全站仪符合桅杆垂直度，包括两个方向，正前方和侧方，以保证钻孔的垂直度。桩的垂直度在成孔时桩机桅杆上有垂直度控制仪控制，桩机电脑屏上会自动显示，司机根据情况调整，因此垂直度在施工过程中就能控制确保小于1%，达到设计要求。施工过程中通过钻机本身的三向垂直控制系统反复检查成孔的垂直度，确保成孔质量。(24) 地质情况记录地质情况记录按相应的地质的相关的表记录；旋挖钻机钻进施工时及时填写钻孔记录表，主要填写内容为：工作项目，钻进深度，钻进速度及孔底标高；钻孔记录表由专人负责填写，交接班时应有交接记录；根据旋挖钻机钻孔钻进速度的变化和土层取样认真做好地质情况记录，绘制孔桩地质剖面图，每处孔桩必须备有土层地质样品盒，在盒内标明各样品在孔桩所处的位置和取样时间；钻孔桩地质剖面图与设计不符时及时报请监理现场确认，由设计单位确定是否进行变更设计；钻孔时要及时清运孔口出渣，避免妨碍钻孔施工、污染环境；钻孔达到预定钻孔深度后，提起钻杆，测量孔深及沉渣厚度。每隔2m或者地质变化处收集钻渣，并写好钻孔记录。2 22.8 旋挖桩施工应急措施根据地质报告和现场考察，结合工程实际情况，对该工程不同地质段，可能存在问题与处理办法：（21） 塌孔的处理轻微塌孔：使用挖土机向孔内回填可塑性好的粘性土，钻机反转向下加压，正转取土，充分压实孔壁，重新成孔；严重塌孔：向孔内浇筑低标号C15混凝土，待24小时后重新成孔。（22 ）缩孔处理可塑性软弱层：此软弱土不容易大面积坍塌，可通过反复扫孔，在孔内适当回填一些干土反压后再正转取土，使一部分干土压入孔壁内，增加淤泥层的可塑性，注意钻进速度的控制。如孔底遇水，记录下孔口距水面深度，提钻时应提出水面后停滞一段时间，使钻头内的水流出钻头后再提钻，以减少水对孔壁的冲刷，从而减少塌孔和缩孔。可塑性较差软弱层（或软弱层较厚）：遇此无法钻进时，可停止钻进，反复取土使孔底形成空腔（58斗为宜），向孔内填充C20混凝土，待24小时后再重新成孔，软弱层较厚时，重复上述步骤。无可塑性或可塑性极差软弱层（此方法同样适用于土层塌孔的处理）：a 反压混凝土：反复捞土，形成空腔，反压高标号C25混凝土，下放钻头搅动混凝土，使混凝土充分掺入软弱层中，48小时后重新成孔（时间可根据气温和现场实验确定）。根据工程实际情况，本工程将采用以下两种方案相结合的施工方法，以保证施工质量和进度。另在桩位孔口处设置钢护筒，可防止下钢筋笼时掉土。（23）卡埋钻具卡埋钻具是旋挖钻进施工中最容易发生的、也是危害较大的事故，因此在施工过程中一定要采取积极主动的措施加以预防，一旦出现事故，要采取有效措施及时处理。发生的原因及预防措施：1)较疏松的砂卵层或流砂层，孔壁易发生大面积塌方而造成埋钻。在钻遇此地层前，应提前制定对策，如调整泥浆性能、埋设长护筒等。2)粘泥层一次进尺太深孔壁易缩径而造成卡钻。所以，在这类地层钻进要控制一次进尺量，一次钻进深度最好不超过40cm。3)钻头边齿、侧齿磨损严重而无法保证成孔直径，钻筒外壁与孔壁间无间隙，如钻进过深，则易造成卡钻。所以，钻筒直径一般应比成孔直径小6cm以上，边齿、侧齿应加长，以占钻斗筒长的23为宜，同时在使用过程中，钻头边齿、侧齿磨损后要及时修复。4) 因机械事故而使钻头在孔底停留时间过长，导致钻头筒壁四周沉渣太多或孔壁缩径而造成卡埋钻。因此，平时要注意钻机本身的及时保养和维修，同时要调整好泥浆性能，使孔底在一定时间内无沉渣。处理卡埋钻的方法主要有：1)直接起吊法，即用吊车或液压顶升机直接向上施力起吊。2)钻头周围疏通法，即用反循环或水下切割等方法，清理钻筒四周沉渣，然后再起吊。3)高压喷射法，即在原钻孔两侧对称打2个小孔(小孔中心距钻头边缘0.5m左右)然后下入喷管对准被卡的钻头高压喷射，直至两孔喷穿，使原孔内沉渣落入小孔内，即可回转提升被卡钻头。4)护壁开挖法，即卡钻位置不深时，用护筒、水泥等物品护壁，人工直接开挖清理沉渣。3.水上桩基础施工工艺1.图3-1为水上桩基施工工艺流程，采用冲击钻机施工桩基。施工准备沉渣检测灌注水下混凝土桩身质量检测二次清孔检测泥浆合格后提钻并检孔满足规范及设计要求不满足规范及设计要求移钻机、下放钢筋笼下钻头进行扫孔下放导管钢筋笼加工钻孔成孔并清孔排渣系统形成泥浆制备形成循环系统试验室按施工要求配置场地平整或平台搭设、钢护筒施沉钻机就位安装、调试泥浆净化系统形成泥浆池、沉淀池成型合格不合格图3-1 水上钻孔桩基础施工工艺流程3.1 冲击钻机施工桩基旋转钻机适用于黏性土、砂类土、碎石类土，可按地质条件、钻孔直径、钻孔深度选择钻机及钻头。（1）钻孔平台搭设首先进行场地整平，若遇到松软土质，必须予以清除，换填平整，然后搭设陆地钻孔平台在河流中施工桩基时，在水中搭设钻孔钢平台，施工通道采用钢栈桥。钻孔钢平台如图3.1-1所示。图3.1-1 水上钻孔平台搭设示意图(2）导向架设计与制作导向架主要作用：钢护筒沿着导向架内侧，在自重作用下及在连续施振时保证能够垂直入土下沉。根据水深条件，导向架设计为总高度XXm的点接触式导向架，平台以下5.5m、平台以上3.0m。平台顶面上层导向架设加强支架，支架与平台间采用焊接连接，导向架顶角部四个方向各设1个10吨手拉葫芦，工作时拉紧，用于调整导向架的垂直度和确保架体稳定性。在下层钢管平联上用H600型钢焊接下层导向架。导向架平面呈“开口式”，平台与上下两层导向架之间用焊接连接，以便于装拆。导向架结构见图3.1-2。图3.1-2 导向架结构示意图(3）钢护筒下沉钻孔桩施工采用钢护筒保护孔和孔壁，护筒采用=10mm的钢板卷制，陆上施工钢护筒内径大于设计桩径20cm；水上施工钢护筒内径大于设计桩径30cm，以确保施工顺利进行。钢护筒分永久钢护筒和临时钢护筒，钢护筒加工采用螺旋焊缝，焊缝质量标准达到一级焊缝。陆地桩基利用人工配合汽车吊机埋设钢护筒。护筒采用就地挖埋法设置，护筒外周回填粘土夯实。护筒的埋深，能有效地保证护筒在整个钻孔桩施工中的稳定，尽可能将护筒埋置在较坚硬密实的土层中至少0.5m；护筒顶高于地下水位2m ，并高出施工地面0.5m。钢护筒下沉，一般钢护筒底部伸入不透水层（粘土质土层）中。水上钢护筒采用振动锤振动为避免护筒在起吊运输过程中变形，在适当位置用钢管焊成“+”字形内支撑，待吊装竖直后割除。履带吊安振动锤时，将液压钳对位后（保证与钢护筒同心），夹住护筒，测量并调整护筒垂直度，点振入泥。在入土前XX米，测量观察护筒垂直度和平面位置，待钢护筒自身稳定后，履带吊脱钩准备接长临时钢护筒。履带吊吊起起临时钢护筒，与永久钢护筒进行焊接，焊缝质量达到二级焊缝。临时钢护筒的焊接，在永久钢护筒顶口位置搭设临时施工操作平台，平台围绕钢护筒一周，钢护筒吊孔附近设置两个吊钩，供操作人员栓绑安全带使用；平台四周焊钢筋护栏。临时钢护筒接长完成后，安装振动锤继续施沉至导向架顶口。移走上层导向架，再施沉至平台顶面以上XXcm。在施振的过程中随时观测护筒的垂直度和护筒的限位挡板，如发现垂直度有偏差或限位挡板焊缝脱落，要及时纠偏和补焊。钢护筒下沉精度要求平面中心位置允许偏差：±5cm；倾斜度： 5。由于地质原因，钢护筒无法下沉到设计标高时，及时上报业主、设计单位和监理，研究处理方案，必要时采取钻孔后护筒跟进措施。（4）泥浆制备泥浆:泥浆原料选用优质粘土或膨润土造浆，并在泥浆中掺入适量烧碱或碳酸钠等外加剂，其掺入量由试验决定。泥浆池施工：利用挖掘机开挖，人工整修基底，采用砖块砌筑，水泥砂浆抹面；水上施工采用钢制泥浆池，同时设置ZX-250型泥浆分离器。泥浆拌制：每个泥浆搅拌站采用两台拌浆机造浆，拌浆机设置在泥浆池旁的拌浆机房内。泥浆输送：利用泥浆泵通过100泥浆管路输送至各孔位处使用。泥浆处理：泥浆通过泥浆处理器净化处理后循环使用。钻碴经晾晒后运至弃土场存放。用造浆机制浆，并储存于泥浆池中。钻孔施工时，根据地层情况及时调整泥浆性能指标，以保证成孔速度和质量，施工中随着孔深的增加向孔内及时、连续地补浆，维持护筒内应有的水头，防止孔壁坍塌。桩孔混凝土灌注时，孔内溢出的泥浆引流至泥浆池内，利用于下一基桩钻孔护壁中。（5）冲击钻孔施工步骤测量孔底地层面标高。安装钻机，使钻锥中心对准护筒底部中心。调整好钢丝绳长度，开始进行冲击钻孔。钻进中，随时调整钢丝绳松紧程度，防止打空锤，或者因钢丝绳放松太多，影响钻进效率。开钻时宜用0.61.0m小冲程钻进，钻进2.0m以内冲程不宜超过1.5m，以便开孔竖直圆顺。钻深超过2.0m后可逐步加大冲程，一般3.5m5.0m，以便逐步提高钻进效率。抽渣：一般情况一个工班抽渣23次，抽渣时将钻头略略提起，使其离开孔底，将150吸力机插入十字钻头刃口空隙处抽渣。每抽渣一次就测量一次钻孔深度，了解钻孔进尺。每钻进1m用检孔器检查孔形，防止十字孔出现。钻孔到达设计标高时，检查孔底岩面，同时测量孔底标高，桩基必须满足设计嵌岩要求。施工时如实际地质情况与钻探资料不一致，及时反馈设计部门按实际地质情况修改桩长。（6）钻进过程中需注意：、在紧密的砂、沙砾石及砾石粒径较大的土层中钻进，采用高冲程（100cm）。、在松散的砂、沙砾土、粘性土、亚粘土等土层中钻进，采用中冲程（约为75cm）。、在易坍塌或流砂地段采用小冲程低钻压，并提高泥浆的粘度和密度。、在松、软土层冲击钻机每次放松58cm、在密实坚硬土层中冲击钻机每次放松35cm。、针对基岩表面不平整，高差较大的情况，则先投入粘土、小片石，将其表面垫平，冲击钻机用十字形钻头绷紧大绳，低锤快打，松绳长度根据冲击进尺掌握，每次放松长度控制在小于35cm的范围，待冲平岩面后，再加大冲程钻进。、冲击钻机施工时注意防止松绳过少，形成“打空锤”，使钢丝绳、钻机受到以外荷载，造成钻机损坏；松绳过多，则会减小冲程，降低钻进速度，严重时使钢丝绳扭曲、纠缠发生事故，同时也会使钻头顶端摇摆，撞击孔壁造成坍孔。、钻机升降钻具时应保持平稳，尤其是当钻头处于钢护筒底口位置时，必须防止钻头钩挂、撞击钢护筒；钻进过程中应保证孔口安全，孔内严禁掉入铁件。、根据不同土层的特点，在钻孔过程中及时调整护壁泥浆指标、钻进速度，孔内补充优质泥浆以保证泥浆指标符合要求，每工班泥浆检测不少于两次。、每钻进0.5m提取碴样一次，从出碴口捞取渣样用清水冲洗干净，每次提取量为100g，编号保存，以便成孔时交接。4.成孔检查、清孔钻头钻至设计标高后，对孔深、孔径、孔壁垂直度、沉淀厚度等进行检查，检测前准备好检测工具，测绳等,测锤示意图见图4-21；采用超声波检孔仪检查孔径、倾斜度、孔深、沉淀厚度等。根据城市桥梁工程施工与质量验收规范CJJ2-2008及设计要求，检孔标准见表4-21。图4-21 测锤示意图（单位：cm）表4-21 1 检孔标准项目孔的中心位置孔径斜度沉淀厚度孔深允许偏差50mm不小于设计桩径1%不大于5cm比设计深度超深不小于50mm清孔采用正循环或旋挖钻进行清孔：1.终孔后，将大功率泥浆泵管插入孔内进行正循环清孔，直至孔内泥浆性能指标和孔底沉淀厚度满足设计规定。二次清孔在钢筋笼和混凝土浇注导管安装下放完毕后，经测定孔底沉渣和泥浆指标超过规范及设计要求时，采用混凝土浇注导管接变径接头，正循环清孔。2.终孔后，使用测绳感受沉渣厚度，发现沉渣厚度超过5cm，旋挖钻换钻头，使用掏渣桶进行清孔，清至满足设计规范要求，不能以加钻深度等方式代替清孔。5. 钢筋笼的制作与安装25.1 钢筋笼的制作(1)钢筋笼在加工场制作成9m长单节，用平板车运输至桩基现场附近。钢筋笼现场制作采用同槽分节加工(按基本长度9m进行分节，保证接头间距不小于1m，同一截面内接头数量不超过50%)。每个作业面配置一套移动式钢筋加工场设置三排钢筋骨架胎模，胎模上每隔2m安置一个钢筋骨架定位框，方便钢筋骨架的定位，在端头设置12mm钢挡板，每两米设立12mm钢板加工的1/3圆弧定位槽板主筋，主筋均须安放到对应的定位槽内，确保两端面尺寸一致且主筋顺直。主筋安放到定位槽后将钢筋围成固定圆形并焊好的加劲圈与定位槽点焊在一起，根据设计要求将其余主筋与加劲圈进行焊接，主筋要求与加劲圈垂直。主筋焊接完毕后，按设计要求绑扎箍筋，及焊接定位钢筋。主筋采用滚轧直螺纹接头连接，接头的现场检验及验收应满足钢筋机械连接通用技术规程JGJ107-2010及钢筋滚轧直螺纹连接技术规程DBJ13-63-2005中的规定。 加工好的钢筋笼半成品按安装要求分节、分类编号，为保证主筋接长缝隙控制到要求范围制作是的根据前场需要，钢筋笼通过平板车按编号运至施工现场。为防止钢筋笼吊装、下放过程中变形，每节在钢筋笼内环加强圈处用25mm钢筋加焊“”形支撑。钢筋笼制作及安放偏差如表25.1-1，胎模示意图见图25.1-1。表25.1-1 钢筋笼制作及吊放的允许偏差项 目指 标 及 内 容主筋间距（mm）±10箍筋间距（mm）±20钢筋笼外径（mm）±10钢筋笼倾斜度±0.5%钢筋笼中心平面位置（mm）20钢筋笼高程（mm）顶面高程为±20，底面高程为±50图25.1-1 钢筋笼胎模简易示意图（单位：mm） 钢筋笼主筋接头采用滚轧直螺纹接头，接头相互间隔错开，根据规定，错距控制35d（d为主筋直径），且每个断面接头数量不大于50%，相邻接头断面间距不小于1m，滚轧直螺纹法接头要求钢筋笼加工精度高，第一节钢筋笼加工完毕经监理工程师检查认可后，就地同槽加工与之相邻的一节钢筋笼。在对接主筋以前，用滚轧直螺纹接头将第二节钢筋笼主筋与前一节钢筋笼主筋进行试连接，并要作上标记便于现场连接时对号入座，以此类推直至钢筋笼加工完毕。钢筋笼的直螺纹丝头需带塑料保护帽或拧上连接套筒，防止钢筋笼在吊装运输过程中破坏丝口。雨季或长期码放情况下，需对丝头采取防锈保护措施。主筋采用滚轧直螺纹接头接长，必须满足钢筋机械连接通用技术规程JGJ107及钢筋滚轧直螺纹连接技术规程DBJ13-63-2005规范要求。a 接头拼装时管钳板手拧紧，使两个丝头在套筒中央位置相互顶紧。b 拼装完成后，套筒每端不得有一个半丝以上的完整丝扣外露。 制作好后经并检验合格的钢筋笼挂牌标识，注明验收事宜、桩号及节段号。 在制作钢筋笼的同时在其上正确安装声测管，同一截面上等间距布置4根(3根)50×2.5mm声测钢管，根据设计要求，声测管埋设至桩底，接头采用焊接接头，顶部伸出护筒顶口50cm。底部采用声测管底管随钢筋笼一起下放，下放一节连接一次，并向管内灌水，防止水压压破检测管并检验上一节声测管是否漏水，下放完毕后将管口严格密封防止混凝土进入。声测管待桩基混凝土声测合格后灌注水泥浆封闭。 钢筋笼保护层钢筋笼主筋外缘至设计桩径混凝土表面净保护层厚度为61mm，采用C30圆形混凝土垫块102mm厚度30mm，每4m截面布置对称布置6个，且按设计要求每隔4m沿桩周均匀布6个保护层垫块，垫块轴与主筋点焊。25.2 钢筋笼下放(21) 首节钢筋笼吊装钢筋笼在现场加工完成后，用35T汽车吊通过吊具(见图5.2-1)吊起首节钢筋笼，缓缓放入孔内，注意钢筋笼中心线和桩位中心线保持一致，用4个3t的手拉葫芦挂在钢筋笼下放架上，让手拉葫芦承受钢筋笼的重量，然后取掉吊具，进行下节钢筋笼施工。图25.2-1 钢筋笼下放吊具示意图2（2） 钢筋笼接长吊起第二节钢筋笼，根据制作时标记，主筋对准前节钢筋笼主筋，上下节主筋用直螺纹套筒连接。对于少数由于起吊钢筋笼变形引起的错位，可以用小型手动葫芦牵引就位。对于极少数
