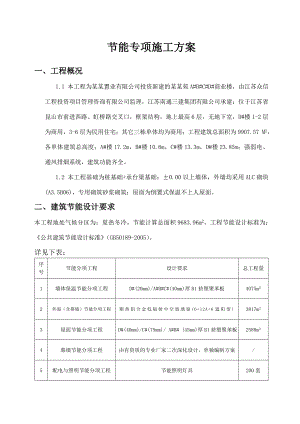

节能专项施工方案一、工程概况1.1 本工程为某某置业有限公司投资新建的某某苑A#B#C#D#商业楼，由江苏众信工程投资项目管理咨询有限公司监理，江苏南通三建集团有限公司承建；位于江苏省昆山市前进西路、虹桥路交叉口，框架结构，地上最高6层，无地下室，D#楼1-2层为商用，3-6层为民用住宅；其它三栋单体均为商用；工程建筑总面积为9907.57 M2，各单体建筑总高度；A#楼17.2m，B#楼10.6m，C#楼13.3m，D#楼23.85m；强弱电、通风排烟系统，建筑功能齐全。1.2 本工程基础为桩基础+承台梁基础；±0.00以上墙体，外墙均采用ALC砌块(A3.5B06)，专用砌筑砂浆砌筑；屋面为倒置式保温不上人屋面。二、建筑节能设计要求本工程地处气候分区为：夏热冬冷，节能计算总面积9683.96m2，工程节能设计标准为：公共建筑节能设计标准（GB50189-2005）。详见下表：序号节能分项工程设计要求总工程量1墙体保温节能分项工程D#(20mm)/A#B#C#(40mm)厚B1挤塑聚苯板4075m22外窗（含幕墙）节能分项工程断热铝合金低辐射中空玻璃窗(6+12A+6遮阳型)3817m23屋面节能分项工程D#(40mm)/C#(75mm)/ A#B# (45mm)厚B1挤塑聚苯板2588m24幕墙节能分项工程由有资质的专业厂家二次深化设计，单独编制方案/5配电与照明节能分项工程节能照明灯具200套三、编制依据3.1 公共建筑节能设计标准（GB50189-2005）3.2 江苏地区公共建筑节能设计标准3.3 江苏省建筑节能管理办法3.4 民用建筑节能管理规定3.5 工程建设标准强制性条文(2002版)3.6 建筑工程质量验收统一标准（GB50300-2001）3.7 屋面工程质量验收规范（GB50207-2002）3.8 建筑装饰装修工程质量验收规范（GB50210-2001）3.9 建筑地面工程施工质量验收规范（GB50209-2002）3.10节能构造图集苏J/T16-2004（二）3.11建筑施工高处施工安全技术规范（JGJ80-91）3.12建筑玻璃应用技术规程（JGJ113-2003）3.13建筑节能工程施工验收规范（GB50411-2007）3.14绝热用挤塑苯乙烯泡沫塑料（XPS）（GB/T10801.2-2002）3.15 本工程施工图纸3.16 经批准的本工程施工组织设计3.17 江苏省其它相关地方标准与规定等3.18 本公司所拥有的技术装备、自身素质等自身条件，以及公司ISO9001企业质量标准文件、标化现场管理的有关细则。3.19 企业项目管理手册施工管理组织机构图：四、施工方案4.1 墙体保温节能4.1.1 材料、设备及部品进场计划名称规格数量主要技术指标复验项目聚苯挤塑板1200*600*40mm64m3满足DGJ32/J52-2006要求导热系数、密度、抗压强度或压缩强度、燃烧性能聚苯挤塑板1200*600*20mm62m3满足DGJ32/J52-2006要求导热系数、密度、抗压强度或压缩强度、燃烧性能聚合物砂浆3t满足DGJ32/J52-2006要求干燥状态和浸水48h拉结强度耐碱玻网格布标准网格布4200m2满足DGJ32/J52-2006要求力学性能、抗腐蚀性能塑料保温螺钉8*1201750套满足DGJ32/J52-2006要求专用粘结剂2000kg满足DGJ32/J52-2006要求干燥状态和浸水48h拉结强度4.1.2 施工机具准备：（1）电动搅拌器、搅拌灰盘、灰斗，垂直运输机具（外用施工电梯），水平运输手推车，冲击钻等。（2）常用抹灰工具及抹灰检测工具，放线工具、线锤、水桶、剪子、铁锨、扫帚、托线板、方尺、钢板尺等。4.1.3 操作工艺：（1）施工操作执行标准：1）建筑节能工程施工质量验收规范（GB50411-2007） 2）江苏省建筑节能工程施工质量验收规程（DGJ32/J19-2007）3）江苏省建筑安装工程施工技术操作规程（DGJ32/J52-2006）-264）节能构造图集苏J/T16-2004 （2）操作工艺：材料准备基面清理配置聚合物砂浆测量、放线、挂线 粘贴包边玻纤网格布粘贴保温板（做装饰线条）安装锚固件打磨、修理、隐检抹底层抹面砂浆粘压网格布抹面层抹面砂浆（伸缩缝）修理、外保温验收（3）施工准备：1）材料、设备进入施工现场时，查验、检查方法：观察、尺寸检查；检查产品合格证、出场检测报告和有效期内的形式检验报告；按进场批次，每批随机抽取3个试样进行检查；质量证明文件应按照其出场检验批进行核查。2）材料进入施工现场卸车、堆放时，为避免材料破损所采取的措施：对易碎材料卸车时注意轻拿轻放，所有材料应在库房存放，注意通风、防潮，严禁雨淋。如露天存放，必须加苫盖。板状保温材料在搬运时应轻放、防止损坏断裂、缺棱掉角，保证板的外形完整；各类材料应分类堆放，并挂牌表明材料名称。3）定位放线、放线的依据、方法、要求：根据建筑立面设计和外墙外保温技术要求，在门窗洞口及伸缩缝、装饰线处弹水平、垂直控制线；在外墙阴阳角及其他必要处挂出垂直基准控制线，弹出水平控制基线。4）配置专用粘结剂：按照企业产品使用说明书配置。（4）施工操作（1）对基层的处理要求：门窗框四周要进行堵缝，不同墙体交接处采用特殊材料和钢丝网或玻纤布进行加固处理。墙面应清理干净，无油渍、浮尘等，高度大于等于10mm的表面凸起物应铲平，表面下凹面积大于0.1平方米地方应用水泥砂浆抹平，确保基层坚实、平整。（2）对材料的拌合（如粘结剂、砂浆等）要求： 按产品使用说明书配制，拌合好的材料宜在2-4小时内用完，注意防暴晒和防风。（3）对首次施工、操作基点的要求：对于采用相同建筑节能设计的房间和构造做法，应在现场采用相同材料和相同工艺制作样板间或样板件，经有关各方确认后方可进行施工。（4）对冷、热桥施工的措施：1、外墙附墙或挑出部件如梁、过梁、柱、附墙柱、女儿墙、外墙装饰线、墙体内箱盒、管线等，应按设计要求采取隔断热源或节能保温措施。2、施工产生的墙体缺陷如穿墙套管、脚手眼、孔洞等，应采取隔断热桥的保温密封修补措施。（5）对锚固件的锚固要求：1、当XPS板粘贴牢固，宜在8h后先用电锤（冲击钻）在XPS板表面向内钻孔，锚固深度为50mm，钻孔深度60mm（不包括抹灰层），然后安装锚固件；2、位置锚固件个数：7层以下每平方米约5个， 3、锚固件加密：阳角、孔洞边缘、檐口下、门窗洞口四周在水平、垂直方向2m范围内加密，距基层边缘不小于60mm，间距不大于300mm；4、自攻螺丝应拧紧并将工程塑料膨胀钉的帽子与XPS板表面齐平或略拧入一些，确保膨胀钉尾部回拧使之与基层充分锚固。（6）对现场拌材料的配制要求：配比为KE干混料：KE胶=4:1（严禁加水）,用电动搅拌器搅拌均匀，一次搅拌量的使用时间不宜超过60分钟 。（7）对施工过程中质量控制的要求：1、每块聚苯板与墙面总粘结面积不得小于40%，聚苯板与墙面必须粘结牢固，无松动和虚贴现象，锚固件数量和锚固深度应符合设计与GKP外墙外保温体系的要求。 2、聚合物与聚苯板必须粘结牢固，无脱层、空鼓，抹灰面层无爆灰和裂缝等现象； 3、在挤塑板粘贴完后应进行隐检，抹灰完成后进行验收； 4、以每5001000m2划为一个检验批，不足500m2也应划为一个检验批，每个检验批每100 m2应至少抽查一处，每处不应小于10 m2； 5、当采用玻纤网格布作防止开裂的加强措施时，玻纤网格布的铺贴和搭接应符合设计和施工工艺的要求。表层砂浆抹压应严实，不得空鼓，玻纤网格布不得皱褶、外露。（8）门窗洞口的节能构造措施：在粘贴门窗框四周的阳角，应先弹出控制线，作为控制阳角上下垂直的依据，门窗洞口不允许拼接，应采用整块保温板切割成型，转角处做“L”型排布。4.1.4 成品保护（1）塔吊在吊运物品时要避免碰撞保温层。（2）外挂架下端与墙体接触面必须加垫木板，以免外架挤压保温层。（3）摸完抗裂聚合物砂浆的墙面不得随意开凿孔洞。（4）严禁重物、锐器冲击墙面4.2屋面保温节能4.2.1材料、设备及部品进场计划名称规格数量主要技术指标复验项目聚苯挤塑板1200*600*75mm44m3密度、含水率、导热系数等技术性能必须符合规定要求，吸水率不大于2%导热系数、密度、抗压强度或压缩强度、燃烧性能聚苯挤塑板1200*600*45mm48m3密度、含水率、导热系数等技术性能必须符合规定要求，吸水率不大于2%导热系数、密度、抗压强度或压缩强度、燃烧性能聚苯挤塑板1200*600*40mm厚36m3密度、含水率、导热系数等技术性能必须符合规定要求，吸水率不大于2%导热系数、密度、抗压强度或压缩强度、燃烧性能（1）进场的屋面保温材料要有中文标志的出厂质量合格证、企业标准、技术性能检测报告等相关资料，保温材料的密度、导热系数、抗压强度或压缩强度、燃烧性能等技术性能必须满足要求。屋面保温材料进行复试必须做以下几项检验：导热系数、密度、压缩（10）强度、阻燃性。挤塑聚苯板质量要求表观密度（kg/m3）32导热系数 W/(m·K)0.03抗压强度(MPa)在10%形变下的 压缩应力(MPa)0.1570,48h后尺寸 变化率(%)2.0吸水率(V/V,%)1.5外观质量板的外形基本平整，无严重凹凸不平；厚度允许偏差为5%，且不大于4mm。4.1.2 施工机具准备：主要机具：铁锹、木刮杠、水平尺、手推车、木拍子等。4.2.3操作工艺施工操作执行的标准：1）建筑节能工程施工质量验收规范（GB50411-2007） 2）绝热用挤塑苯乙烯泡沫塑料（XPS）（GB/T10801.2-2002）3）屋面工程质量验收规范（GB50207-2002）4）屋面工程技术规范（GB50345-2004）5）江苏省建筑节能工程施工质量验收规程（DGJ32/J19-2007）6）节能构造图集苏J/T16-20041、工艺流程（明确本分项工程的操作流程，并制作流程图，如采暖系统施工流程。）泡沫砼找坡层SBS防水层砂浆找平层JS防水涂膜基层清理细石砼保护层铺设保温层填补板缝检查验收隐检验收2、施工准备1）材料、设备进入施工现场时，查验、检查方法：观察、尺寸检查；核查质量证明文件；按按进场批次，每批随机抽取3个试样进行检查；质量证明文件应按照其出场检验批进行核查。（2）保温材料的运输、存放：应注意防潮，防止损伤和污染，雨季应采取遮盖措施，防止水浸或雨淋。严禁在雨天进行保温层施工。板状保温材料在搬运时应轻放、防止损坏断裂、缺棱掉角，保证板的外形完整。3、施工操作（1）对基层的处理要求：基层应平整、干燥和干净；穿过屋面和墙面等结构层的管根部位，应用细石混凝土填塞密实，将管根固定。（2）对施工过程中质量控制的要求： 1、干铺聚苯板保温材料，先将接触面清扫干净，聚苯板块应铺平垫稳，板之间的缝隙，应用同类材料的碎屑嵌填密实，表面应与相邻两板的高度一致，防止产生冷桥。2、屋面保温隔热工程应对下列部位进行隐蔽工程验收，并应有详细的文字和图片资料：1）基层；2）保温层的敷设方式、厚度和缝隙填充质量；3 屋面热桥部位。3、板状保温材料的保温层厚度允许偏差为±5，且不得大于4mm。4.2.4成品保护（1）在已铺好的屋面保温层上不得直接行走、运输小车，行走线路应铺垫脚手板。（2）保温层施工完成后，应及时铺抹找平层，以减少受潮和进水，尤其是在雨季施工，更要及时采取遮盖措施。4.3 地面节能4.3.1材料、设备及部品进场计划名称规格数量主要技术指标复验项目聚苯挤塑板20mm厚48m3密度、含水率、导热系数等技术性能必须符合规定要求，吸水率不大于2%导热系数、密度、抗压强度或压缩强度、燃烧性能（1）进场的保温材料要有中文标志的出厂质量合格证、企业标准、技术性能检测报告等相关资料，保温材料的表观密度、尺寸稳定性、导热系数、抗拉强度或压缩强度、燃烧性能等技术性能必须满足要求。挤塑聚苯板质量要求表观密度（kg/m3）32导热系数 W/(m·K)0.03抗压强度(MPa)在10%形变下的 压缩应力(MPa)0.1570,48h后尺寸 变化率(%)2.0吸水率(V/V,%)1.5外观质量板的外形基本平整，无严重凹凸不平；厚度允许偏差为5%，且不大于4mm。4.3.2 操作工艺：（1）施工操作执行标准：1）建筑节能工程施工质量验收规范（GB50411-2007） 2）绝热用挤塑苯乙烯泡沫塑料（XPS）（GB/T10801.2-2002） 3）江苏省建筑节能工程施工质量验收规程（DGJ32/J19-2007）4）节能构造图集苏J/T16-2004（2）操作工艺：参考外墙外保温。4.3.3 施工操作：（1）对基层的处理要求：基层应平整、干燥和干净；穿过墙面等结构层的管根部位，应用细石混凝土填塞密实，将管根固定。（2）对施工过程中质量控制的要求：1、地面节能工程的施工，应在主体或基层质量验收合格后进行。施工过程中应及时进行质量检查、隐蔽工程验收和检验批验收，施工完成后应进行地面节能分项工程验收。2、地面节能工程应对下列部位进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料： 基层； 被封闭的保温材料厚度； 保温材料粘结； 隔断热桥部位。3、 保温板与基层之间、各构造层之间的粘接应牢固，缝隙应严密； 4、 穿越地面直接接触室外空气的各种金属管道应按设计要求，采取隔断热桥的保温措施。 5、 有防水要求的地面，其节能保温作法不得影响地面排水坡度，保温层面层不得渗漏。 6、 严寒、寒冷地区的建筑首层直接与土壤接触的地面、采暖地下室与土壤接触的外墙、毗邻不采暖空间的地面以及底面直接接触室外空气的地面应按设计要求采取保温措施。（3）质量验收：1、不同隔热保温节能做法的地面节能工程应单独划分检验批。2、每检验批抽检有代表性的房间不得少于5%，并不应少于3间，不足3间时应全数检验，走廊（过道）应按10延米为一个自然间计算。3、有防水或防潮要求的抽查间数不应少于5%，且不应少于4间，不足4间时应全数检查。4.4门窗节能4.4.1材料、设备及部品进场计划表4.1名称规格数量主要技术指标复验项目铝合金窗7200*18009樘1、外门窗隔声性能大于等于30Db；抗风压大于等于四级；水密性大于等于三级；气密性大于等于四级；保温性能大于等于七级；2、所有门窗及阳台门窗均采用铝合金门窗，采用隔热断桥型材；玻璃为双层中空透明玻璃；门窗框料尺寸，玻璃厚度由厂家根据立面高度及风压等因素确定。3、玻璃为：6+16A+6 安全玻璃使用范围及部位应严格按建筑安全玻璃规程气密性传热系数中空玻璃露点铝合金窗6000*18002樘铝合金窗9600*18002樘铝合金窗2000*37001樘铝合金窗2300*37002樘铝合金窗2700*37001樘铝合金窗2000*31002樘铝合金窗2700*31002樘铝合金窗2350*310016樘铝合金窗2000*24506樘铝合金窗2700*24506樘铝合金窗2350*245048樘铝合金窗2250*245012樘铝合金窗2000*17502樘铝合金窗2700*17502樘铝合金窗2350*175016樘铝合金窗2250*17504樘4.4.2施工机具主要机具有:铝合金切割机、手电钻、冲击钻、小型电焊机、射钉枪、钢卷尺、墨斗等。4.4.3门窗工程施工工艺施工操作执行的标准：（1） 建筑装修工程质量验收规范（GB50210-2001）。（2）建筑节能工程质量验收规范（GB50411-2007）。（3）江苏省建筑安装工程施工技术操作规程（DGJ32/J34-2006）-8(4) 苏JT16-2004 。（5）苏J11-2006 。1.工艺流程：发泡剂堵缝框隐蔽验收框安装门窗框洞口基层处理定位放线检查验收安装五金配件安装门窗扇（1）沿建筑物全高用经纬仪或大线坠引测门窗，在每层门窗处弹线标记。并逐层抄测门窗洞口距门窗边线实际距离，需要进行处理的应记录和标识。（2）门窗的水平位置应以楼层室内+1m的水平线为准向上反量出窗下皮标高，弹线找直。每层必须保持窗下皮标高一致。（3）墙厚方向的安装位置应按设计要求和窗台板的宽度确定。（4）门窗洞口偏位、不垂直、不方正的要进行剔凿或抹灰处理。（5）安装铝合金门窗时，采用安装的的金属零件要为不锈钢件。（6）根据划好的门窗定位线，安装铝合金门窗框，然后用木楔临时固定。（7）铝合金门窗与墙体的固定用固定片连接，固定片位1.5mm厚的镀锌板，长度根据现场需要进行加工。（8）铝合金门窗框与墙体洞口的连接要牢固、可靠，固定点的间距应不大于600mm，距框角的距离不应大于180mm。（9）铝合金门窗安装固定后，先清净缝隙中的杂物，然后进行隐蔽工程验收，合格后及时用聚氨酯发泡剂填充门窗框与墙体之间的的缝隙。（10）推拉门窗在门窗框安装固定后，将配好玻璃的门窗扇整体按入框内滑槽，调整好与扇的缝隙。（11）五金配件与门窗连接用镀锌螺钉，安装的五金配件应结实牢固，使用灵活。2、准备工作（1）材料、设备进入施工现场时，查验、检查方法：门窗进场后，对其外观、品种、规格、及附件等进行检查验收，对质量证明文件进行核查；并按地区类别进行见证取样复检。（2）材料进入施工现场卸车、堆放时，为避免材料破损所采取的措施： 应用无腐蚀性的软质材料包严扎牢，放置在通风干燥的地方，严禁与酸碱盐等有腐蚀性的物品接触，露天存放时，下部应垫高100mm以上，上面应覆盖篷布保护。（3）定位放线、放线的依据、方法、要求：按室内地面弹出1米线和垂直线，标出门、窗框安装的基准线；作为安装时的标准，要求同一立面上的门、窗的水平及垂直方向应做到整齐一致，如在弹线时发现预留洞口的尺寸有较大的偏差，应及时调整、处理。3、施工操作（1）对施工过程中质量控制的要求：1）铝合金门窗框一般都是后塞口，故门窗框加工尺寸应略小于洞口尺寸，门窗框与洞口之间的空隙应视不同饰面材料而定。2）安装铝合金门窗框前，应逐个核对门、窗洞口的尺寸与铝合金门窗的规格是否对应。3）严禁在铝合金门、窗上连接地线进行焊接工作，当固定铁码与洞口预埋件焊接时，门窗框上要盖上橡胶石棉布，防止焊接时烧伤门窗。4）门窗扇所注建筑密封胶抹胶要平直均匀、不间断、不漏抹、无胶刺、门窗扇胶迹应清理干净。5）玻璃安装就位厚，应及时用胶条固定，密封玻璃胶条四周要交圈，不准接条，转角胶条到位，转角胶条要割45度斜角，再用胶粘牢，防止回弹。胶条安装严密、平直、显露均匀，严禁松动。（2）门窗洞口建筑节能构造措施：外门窗框或副框与洞口之间的间隙用弹性闭孔材料填充饱满，并使用密封胶密封，。（3）砌体与门窗框的连接要求：1）门窗框上的锚固板应固定牢固，不得有松动现象，锚固板的间距不应大于500mm，如有条件时，锚固板方向宜在内、外交错布置 。 2）带型窗、大型窗的拼接处，如需增设角钢或槽钢加固，则其上下部要与预埋件焊接，预埋件可按每1米间距在洞口内均匀设置。4.4.4成品保护（1）门窗框、玻璃材料运输、装卸的要求：1）门窗框应用无腐蚀性的软质材料包严扎牢。2）铝合金门窗运输时应竖立排放并固定牢靠。樘与樘之间用软质材料隔开，防止相互磨损及压坏玻璃和五金件。3）搬运时应轻抬轻放，运输中应采取防止挤压变形损坏，途中应有防雨措施。（2）在后续工序施工时，对前期成品、半成品采取的保护措施：1）施工中不得在门窗上搭设脚手架或悬挂重物。2）不允许随意撕掉框表面上的所贴的保护膜，在交叉作业中，应在门窗框边铺钉保护板，以防碰坏框子。3）浇筑连接件混凝土或者砂浆，应采用防止污染门窗框。4）门窗玻璃安装后，应将风钩挂好或插上插销，防止刮风损坏玻璃。并派专人看管门窗，每日定时开关门窗，以减少损坏。4.5 幕墙节能：有具有相应资质的专业厂家根据施工图的各项要求进行二次设计、制定专项施工方案。4.6配电与照明节能：4.6.1材料、设备及部品进场计划见表名称数量主要技术指标复验项目LED节能T8灯具200套灯具效率75%；功率因数补偿0.9%电缆、电线截面及每芯导体电阻值计量箱AJ5 240KV1台三相共补偿4x10kVar=40kVar Ue=440V；单相分补偿 8x5kVar=40kVar；Ue=250V4.6.2施工机具 主要机具有:油压接线钳、剥线钳、压线钳、尖嘴钳、压接钳、电钻、电、台钻、电焊机、气焊工具、锡锅、射钉枪、煨管器、液压煨管器机、兆欧表、万用表、绝缘摇表等4.6.3操作工艺施工操作执行的标准：（1）建筑电气工程施工质量验收规范（GB50303-2002）。（2）建筑照明设计标准（GB50034-2004）。（3）建筑节能工程施工质量验收规范（GB50411-2007）。（4）江苏省建筑安装工程施工技术规程（DGJ32/J40-2006）。1、工艺流程电缆电线敷设桥架安装敷设管路划定灯头盒位置熟悉图纸灯具试运行照明器具安装电线绝缘测试配电箱（柜）安装2、准备工作（1）材料、设备进入施工现场时，查验、检查方法：照明光源、灯具及其附属装置的选择必须符合设计要求，进场验收时应对下列技术性能进行核查，并经监理工程师或建设单位代表检查认可，形成相应的验收、核查记录；质量证明文件和相关技术资料应齐全，并应符合国家现行有关标准，和规定。检查方法：观察检查；技术资料和性能检测报告等质量证明文件与实物核对。（2）材料进入施工现场卸车、堆放时，为避免材料破损所采取的措施：1、搬运材料及就位过程中应防止碰撞，以免损坏；2、变配电设备以及柜、屏、台、箱、盘在装卸运输过程中，不应有冲击或严重震动情况，运输倾斜角不应超过15°，否侧应采取相应措施，并应有防雨措施，3、电缆电线搬运时应先检查电缆盘是否牢固，封头是否良好，禁止将电缆盘从车上或高出推下。4、灯具、开关、插座、进入现场后应码放整齐、稳固，并注意防潮，搬运时应轻拿轻放，以免碰坏表面的镀锌层、油漆及玻璃罩。（3）定位放线、放线的依据、方法、要求： 明暗配管施工前，必须根据施工图按线路短，弯曲少的原则确定线路、测定方位，同时将各种箱盒等定位固定；管线线路施工按照施工图用小线和水平尺测出配电箱及开关盒的准确位置，和各段管线的长度，并标出准确尺寸，线路与其他管线管线的最小距离应符合相关规定。3、施工操作（1）墙上留孔、洞的要求：墙上留孔、洞的要求：根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口,一般可要求左右各大50100mm.上下各大150200mm。对于接线盒或开关插座盒,留洞尺寸可定为150mm×250mm。管路进洞尺寸不超过洞口的1/2,以利于以后的箱盒安装。（2）堵塞孔、洞的要求：电气设备安装完毕后，对电气竖井内的电缆孔洞、预留孔洞经及桥架穿防火分区防火墙处孔洞，均须采用阻燃材料作好密封处理，以满足防火要求。（3）管线埋设对基体、电线管，埋设管线、开槽的要求：砌体墙内配管，应在砌砖墙时密切配合土建，做好留洞留槽、埋线工作；如需剔槽，宜用专业机械进行，槽宽应不大于管子外径的1.2倍，深度应考虑为管径加15mm的保护层厚度。（4）埋设管线后，对槽口的处理要求：采用强度等级不下于M10的水泥砂浆抹面，各种暗式箱盒应根据设计标高找正，找平后用水泥砂浆固定，然后进行配管。在土建抹灰后，箱面箱面应与土建抹灰平齐。（5）其他要求：1、导线敷设时，应避免导线接头，若需要接头时，应采取压接或焊接；穿在管内的导线不得有接头。2、明配线路穿墙时，应用管子保护，管子两端出线口应伸出墙面100mm；明线路穿过楼板时，应设钢管加以保护。3、被隐蔽的接线盒和导管在隐蔽前应经检查合格后才能隐蔽。4柔性导管不能用作线路的敷设，仅在刚性导管不能准确配入电气设备器具时作过渡导管用。4.6.4、成品保护（1）管路敷设完后，应立即进行保护，应有防砸、防渗漏、防错位、放堵塞措施。（2）在导线“接、焊、包”全部完成后，应将导线的接头盘入盒、箱内，并封堵严密，以防污染，同时应防止盒箱内进水。（3）穿线时不得遗漏带护线套或护口。 （4）安装灯具、开关、插座时不要碰坏建筑物的门窗及墙面；灯具、开关、插座安装完毕后不再喷浆、以防污染。5 施工进度和劳动力计划5.1 施工进度计划表分项工程名称某某年3月某某年4月某某年5月某某年6月某某年7月某某年8月墙体节能分项门窗节能分项屋面节能分项配电与照明节能分项5.2 劳动力配备表序号工种人员数量1木工40人2瓦工（砼工）30人3钢筋工25人4架子工10人5装修工60人6安装15人7电工2人8管理12人6、质量、安全、环保保证措施6.1质量保证体系以项目经理为首，建立生产、监督相互制约的质量保证体系，做到事事有人管，环环有人抓。并建立以项目总工程师为首的工程质量监督检查小组，下设专职质检员，做到事前有交底，事后有验收。6.2质量保证措施我项目经理部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项工作均处于良好的受控状态。在施工过程中，我项目经理部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑节能工程，根据本工程的特点，我项目经理部将对以下环节作为建筑节能工程的质量控制点：(1)分包单位的选择：承担建筑节能工程的施工企业应具有相应的资质，应选择有类似工程施工经验的队伍，并对其在施工程(或已完工的工程)进行考察。(2)建筑节能材料与设备建筑节能工程使用的材料、设备应符合施工图设计要求及国家有关标准的规定。严禁使用国家明令禁止和淘汰使用的材料、设备。材料和设备进场时应对其品种、规格、包装、外观和尺寸进行验收，并应经监理工程师(建设单位代表)检查认可，并形成相应的质量记录。材料和设备应有质量合格证明文件、说明书及相关性能检测报告；进口材料和设备应按规定进行出入境商品检验。建筑节能材料所使用材料的燃烧性能等级和阻燃处理，应符合设计要求和国家现行标准高层民用建筑设计防火规范(GB50045-95)、建筑内部装修设计防火规范(GB50222-95)和建筑设计防火规范(GB50016-2006)的规定。建筑节能工程使用的材料应符合国家现行有关材料有害物质限量标准的规定，不得对室内外环境造成污染。(3)制定相应技术措施，作好工序过程控制。施工前应做好图纸审查工作，将技术关口前移。施工前认真编好作业指导书,做好技术交底。施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。做好技术复测及资料整理工作,主要材料及施工过程操作要留有痕迹,具有可追溯性。对关键部位及特殊工序要责任到人，从“人、机、料、法、环”五个方面进行控制。做好各专业接口及预留预埋的专业检查。7、验收建筑节能分部工程施工质量验收按建筑节能工程施工质量验收规范GB50411-2007、居住建筑节能工程施工质量验收规程DBJ13-83-2006、建筑节能工程施工文件管理规程DBJ/T13-112-2009等现行标准执行。建筑节能工程为单位建筑工程的一个分部工程，见下表建筑节能分部、子分部、分项工程表。其子分部、分项工程和检验批应按照下列规定划分和验收：1、建筑节能分部工程的子分部、分项工程和检验批划分，应与建筑工程施工质量验收统一标准GB50300和各专业工程施工质量验收规范规定一致。当上述规范未明确时可根据实际情况按本方案相关章节确定， 2、当建筑节能验收内容包含在相关分部工程时，应按已划分的子分部、分项工程和检验批进行验收，验收时应按本规范对有关节能的项目独立验收，做出节能项目验收记录并单独组卷。8、安全文明施工保证措施8.1组织保证根据谁负责生产谁负责安全的原则，建立安全保证体系。项目经理是质量安全的第一负责人，负总的责任。设立专职质安员。安全员检查员有“奖罚权”和“一票否决权”，质安员的决定，各管理人员、班组长必须无条件执行。并赋予专职质安员“随机抽查权”。安全组织机构（安全检查小组）组成人员如下：组 长：项目经理；陆锦生副组长：项目总工；李云康执行责任人：安全员；姚振卫组 员：各施工管理员，各作业班组长。在安全检查小组的领导下，实施定期与不定期相结合的检查程序，组织每周一次的全面安全检查，落实执行安全操作规程，及时纠正违章、冒险、蛮干行为。对查出的隐患限期整改，杜绝重大安全事故发生。8.2安全技术措施1）建立安全责任制，进入现场前，对工人进行安全技术交底和安全培训工作。对施工机械操作进行培训，安全员作好安全检查工作。2）严格遵守深圳市建筑工程施工安全操作规程。3）阳台周边、无防护的屋面周边设置1.2m 高的两道护身栏杆，并设置固定的高度不低于18cm的档脚板。4）当临边的外侧为通道时，除防护栏杆外，敞口立面必须采取满挂密目安全网或其它可靠措施作全封闭处理。5）分层施工的楼梯口、梯段边及休息平台处必须安装临时护栏。6）施工中对高处作业的安全技术设施，发现有缺陷和隐患时，必须及时解决；危及人身安全时，必须停止作业。7）施工作业场所有坠落可能的物件，应一律先行撤除或加以固定。高处作业中所用的物料，均应堆放平稳，不妨碍通行和装卸。工具应随手放入工具袋；作业中的走道、通道板和登高用具，应随时清扫干净；拆卸下的物件及余料和废料均应及时清理运走，不得任意乱置或向下丢弃。传递物件禁止抛掷。8）雨天和雪天进行高处作业时，必须采取可靠的防滑、防寒和防冻措施。凡水、冰、霜、雪均应及时清除。对进行高处作业的高耸建筑物，应事先设置避雷设施。遇有六级以上强风、浓雾等恶劣气候，不得进行露天攀登与悬空高处作业。暴风雪及台风暴雨后，应对高处作业安全设施逐一加以检查，发现有松动、变形、损坏或脱落等现象，应立即修理完善。9）因作业必须，临时拆除或变动安全防护设施时，必须经施工负责人同意，并采取相应的可靠措施，作业后应立即恢复。10）坚持电气专业人员持证上岗，非电气专业人员不准进行任何电气部件的更换或维修。11）应保持配电线路及配电箱和开关箱内电缆、导线对地绝缘良好，不得有破损、硬伤、带电体裸露、电线受挤压、腐蚀、漏电等隐患，以防突然出事。12）工地所有配电箱都要标明箱的名称、所控制的各线路称谓、编号、用途等。13）配电箱要做到“六有”，在现场施工，当停止作业一小时以上时，应将动力开关箱断电上锁。14）检查和操作人员必需按规定穿、戴绝缘鞋、绝缘手套；必需使用电工专用绝缘工具。15）进入施工现场并在施工时，要带好安全帽，系好安全带，施工现场严禁吸烟，严禁酒后施工。16）聚苯板等易燃材料存放地点应远离火源。8.3文明施工措施1）在施工过程中遵守国家有关环境保护的法律、法规。采取有效措施，保护好施工现场和周边地区的环境。做好成品的保护至竣工验收。2）建立健全文明施工检查考评制度，项目部每周进行一次自检，同时要配合监理部门对文明施工的检查。项目经理部派项目副经理主抓文明施工及环境保护工作，并将文明施工和环境保护工作开展的成效优劣与否与各业班组和管理人员效益挂钩。3）现场保持清洁，机具、材料码放整齐。4）搅拌机设专人负责环境保护，及时清扫杂物。对所用的袋子及时捆好，用完的塑料桶码放整齐，作好袋子、桶等包装物的清还。5）外墙脚手架（或吊篮）保持清洁。6）楼内不准住人，并做到工完场地清。7）对施工和生活所产生的各种生产、生活垃圾和废弃物应进行妥善处置，防止对环境造成污染，并严格控制施工噪音。8）裁切下来的挤塑板碎板条必须随手用袋子装好，禁止到处乱丢，随处飘洒。9）在涂抹挤塑板粘结砂浆时，注意不要污染钢副框，被污染的钢副框必须及时用湿布擦洗干净。10）粘贴上部挤塑板时，掉落下来的粘结砂浆可能会污染下部挤塑板及网格布，必须及时清理干净。9 环保及职业健康管理措施9.1环境保护措施1、涂刷挤塑聚苯板的界面剂必须集中堆放在楼地面已硬化的库房里，严禁界面剂撒入土层中。2、裁切下来的挤塑聚苯板板条必须分类存放、集中回收，禁止其四处洒落、埋入土中或作为一般的建筑垃圾处理，避免污染环境。3、施工遗洒道路上的垃圾应有专人清扫。9.2职业健康安全管理措施1、必须对施工操作人员进行职业健康安全教育，并给对员工健康有影响的岗位配备各种劳动防护用品。2、对防水涂料等挥发物的控制：使用时，应戴口罩和手套，并保持作业场所通风。作业后，应将桶盖盖好。使用完后的废弃桶应放入指定的垃圾箱，不可随处乱丢，以免污染环境。3、做好防尘的操作防护措施：施工道路要实行硬地化处理。每日至少两次对施工场地进行打扫清理，打扫前要先撒水。挤塑聚苯板等材料要轻拿轻放，避免损坏。
