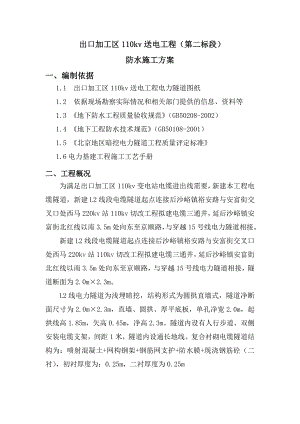

出口加工区110kv送电工程防水施工方案.doc

出口加工区110kv送电工程（第二标段）防水施工方案一、编制依据1.1 出口加工区110kv送电工程电力隧道图纸1.2 依据现场勘察实际情况和相关部门提供的信息、资料等1.3 地下防水工程质量验收规范（GB50208-2002）1.4 地下工程防水技术规范（GB50108-2001）1.5 北京地区暗挖电力隧道工程质量评定标准1.6电力基建工程施工工艺手册二、工程概况为满足出口加工区110kv变电站电缆进出线需要，新建本工程电缆隧道，新建L2线段电缆隧道起点连接后沙峪镇裕安路与安富街交叉口处西马220kv站110kv切改工程拟建电缆三通井，延后沙峪镇安富街北红线以南3.5m处向东至京顺路，与穿越15号线电力隧道相接。新建L2线段电缆隧道起点连接后沙峪镇裕安路与安富街交叉口处西马220kv站110kv切改工程拟建电缆三通井，延后沙峪镇安富街北红线以南3.5m处向东至京顺路，与穿越15号线电力隧道相接，隧道断面为2.0m×2.3m。L2线电力隧道为浅埋暗挖，结构形式为圆拱直墙式，隧道净断面尺寸为2.0m×2.3m，直墙、圆拱、厚平底板，单孔净宽2.0m，起拱线高1.85m，矢高0.45m，净高2.3m。隧道内设有人行步道、双侧安装电缆支架，间距1米，隧道内设通长地线。复合衬砌电缆隧道结构为：喷射混凝土+网构钢架+钢筋网支护+防水膜+现浇钢筋砼（二衬），初衬厚度为：0.25m，二衬厚度为0.25m三、聚乙烯丙纶防水卷材施工方法本电力隧道工程采用浅埋暗挖法施工，用喷射混凝土钢筋拱架和钢筋网片作支护，隧道处在上滞水层下，由于采用喷射混凝土施工，混凝土密实性较差，加之隧道上部有滞水层，所以单靠喷射混凝土结构本身抗渗漏是不行的，需在隧道内表面先施做刚柔复合防水层（即水泥砂浆刚性找平层加聚乙烯丙纶复合防水卷材）来抗渗漏水，然后再施做模筑钢筋混凝土二衬，确保隧道不渗不漏，隧道结构安全适用。隧道整体做刚柔复合防水层前遇有渗、漏水处，要先做堵漏处理(另做施工方案)，后做防水层，个别混凝土不密实处要予先处理。3.1防水作业材料要求3.1.1聚乙烯丙纶防水卷材，规格600g/m²。3.1.2聚乙烯丙纶防水卷材，规格300g/m²（盖条）。3.1.3水泥、中细砂，防水专用胶粘剂、乳白胶、黏结用胶。3.2主要机具搅拌机、制胶容器、剪子、刮板、小器皿、刀子、台秤、腻刀、毛刷、扫帚、小铲。3.3作业条件结构初衬做完，经甲方、设计、管理、监理单位验收合格。3.4刚性水泥砂浆找平层施工方法：3.4.1施工前的准备：施工前必须准备好施工工具、机械，选用合适的材料搭好脚手架。3.4.2基层的处理：在喷射混凝土基层验收合格后，对基层表面应清洁、平整、粗糙潮湿。清除表面浮土、钢筋头，注浆管等埋件。对干燥表面要提前浇水养湿。3.4.3砂浆的拌制：拌合时，材料要称量准确，不要随意增减用水量。拌好的砂浆要在3小时内用完。配合比： 水泥：砂：=1：2.5-3 水灰比=0.453.4.4找平层的施工先将拌制好的水泥素灰浆均匀涂刷在混凝土基层表面，厚度约12mm，大约1小时后抹砂浆层进行找平、压实，厚度约1.52cm。找平层技术要求：地下防水找平层应符合地下工程防水技术规范（GB50108-2001）规定。找平层转角处应做成约R30mm的半圆角。3.5聚乙烯丙纶复合防水卷材施工方法聚乙烯丙纶复合防水卷材（以下简称复合卷材），是在充分研究了现有的防水防渗材料的新要求，采用新技术，引进微电脑全自动环保型一次成型设备制造的一种构造全新、多用途、具有良好综合技术性能的防水、防渗材料。是继沥青油毡、改性沥青卷材、橡胶卷材、高分子片材之后的新一代防水卷材。3.5.1产品特点 产品构造特点：复合卷材为表面增强式结构，由线形低密度乙烯树脂加入抗老化剂、稳定剂、助粘剂等与高强度新型丙纶长丝无纺布，采用热融直压工艺制成的复合型防水卷材。具有优良的防水性能、耐化学性和机械强度。产品性能特点：复合卷材具有抗渗能力强、耐拉强度高、低温柔性好、线胀系数小、易粘接、摩擦系数大、稳定性好、无毒、变形适应能力强、适应温度范围宽、使用寿命长等良好的综合技术性能。产品使用特点：复合卷材突出的特点是表面粗糙均匀、易粘接、适合与水泥基面材料的基层粘合。3.5.2施工要点复合卷材与水泥有很好的粘接性，这是复合卷材的主要特点，在施工过程中应防止电焊、机械等损坏复合卷材。复合卷材采用水泥添加专用配套胶（胶粘剂）或乳白胶（聚醋酸乙烯乳液）制成的水泥胶（简称水泥胶）与基层满面粘贴。地下防水中接缝应错开转角处，接缝位置应距转角0.3m以上，垂直转角处（墙面与地面的夹角）卷材接缝应在水平面上(侧墙)，接缝位置应距转角0.3m以上，本电力暗挖隧道防水接缝采用搭接方式，接缝宽度控制在100mm内，用粘接胶粘接，再加盖条方式，用水泥胶做搭接粘接后再用粘接胶粘接100mm宽盖条。3.5.3复合卷材施工操作方法施工准备：一个施工组8人：清理基层2人，制运胶1人，铺贴卷材4人，复杂部位1人，使用器具见表1表1：铺贴复合卷材施工器具表序号器具名称规格单位数量备注1小器皿个32刮板300mm个2硬橡胶制作3搅拌器具个1电动搅拌器或硬竹把4制胶容器100升个2根据用量可用半截油桶5剪子把2普通民用6刀子把2壁纸刀7清扫工具把根据情况扫帚、小铲8称重工具台110-15公斤9腻刀40 mm把210毛刷300 mm把1弯把施工材料及用量 施工材料及用量应按防水层构造进行计算和确定，可参考表2表2：地下防水层基本构造参考用料表（每平方米防水面积用量）使用部位工程构造材料名称规 格单 位用 量备 注地下找平层水泥PQ32.5Kg8.11:2.5水泥砂浆抹15-20mm中、细砂kg24.3防水层复合卷材300m21.21.3用于防潮层400m21.21.3用于防水层防水层粘接胶粘剂防水专用Kg0.05水泥重量的2%5%乳白胶Kg0.21水泥重量的17%水泥PQ32.5Kg3.0接缝粘接粘接用胶Kg0.25盖条用材料300g/ m2m20.2施工操作程序 验收基层（找平层）清扫基层（找平层）制备粘接胶处理复杂部位铺贴复合卷材检验复合卷材施工质量底板保护层施工(水泥砂浆)验收。水泥添加胶粘剂的配制方法粘贴防水层时，胶粘剂含量为水泥重量的2%5%，即一袋水泥（50 Kg）配用一袋胶粘剂（1.0 Kg）。配制时将一袋胶粘剂与6 Kg10 Kg的水泥干混均匀，然后边搅拌边将其加入到27.532.5 Kg的水中（相当于水泥重量的55%65%，即2.5个外包装箱容积），搅拌均匀后逐渐加入剩余的水泥，边加入边搅拌，搅拌至无凝块、无沉淀、无气泡即可使用。复合卷材施工： 复合卷材施工必须在找平层自检合格后进行，原则上复合卷材的粘贴对基层的含水率无特殊要求，只要无明水即可施工，因当有明水现象时，水泥胶被过分稀释，使粘接层出现过薄、不均匀、漏粘等现象，卷材粘贴后防水层以下水分含量过高，影响卷材粘接强度及施工质量。但基层含水量也不宜过低，过低时会导致水泥严重脱水、粉化，使水泥无法进行正常的水化反应，不能凝结硬化。通过实践证明，当基层含水率在25%45%时，复合卷材的施工效果最佳。卷材铺贴应先拱顶、再侧墙、后铺底板的顺序进行。四、 结构变形缝在变形缝处应先用30mm聚苯板作分界板，待隧道两侧喷射混凝土及防水层做好后，先将缝中聚苯板剔成宽30mm，深65mm的缝，然后用聚合物水泥砂浆嵌缝深30mm，在聚合物水泥砂浆干硬后，在缝中嵌双组份聚硫橡胶。变形缝施作完后，用聚氨酯及涤纶布就地制作止水带。五、质量的预控措施5.1对已做好的找平层面进行清理干净，保证基面无灰土、泥及其他污物。5.2检查已备好的卷材规格尺寸，按规格尺寸分类使用。5.3分部位施工，应先拱顶，再侧墙，最后铺贴地板。5.4对操作人员要进行岗前培训，做到操作手人人懂程序、会操作。5.5配备专职现场质检人员，对施工操作过程中的每道工序进行把关检查。5.6卷材铺贴完工8小时后，由质检员进行全面的检查，发现有质量问题及时报告并安排处理。六、 质量标准6.1保证项目6.1.1所用防水材料性能指标及配合比必须符合设计要求及有关规定。6.1.2粘贴方法、工艺必须符合设计要求及适应材料特性。6.1.3粘贴防水层要均匀、连续，不得有气泡、气孔、漏涂等缺陷。6.2检查项目6.2.1无气泡及气孔漏涂，每30m隧道检查1次，其质量应符合每10m²不多于1处缺陷。6.2.2涂层厚度要满足设计要求。6.2.3防水层铺贴允许偏差表防水层铺贴允许偏差表序号项目规定值或允许偏差（mm）检验频率检验方法范围点数1基层平整度205m2用2m直尺量取最大值2卷材环向与纵向搭接宽度1005m2用尺量附：聚乙烯丙纶复合防水卷材防水层做法示意图电力暗挖隧道聚乙烯丙纶复合防水卷材防水层做法示意图
