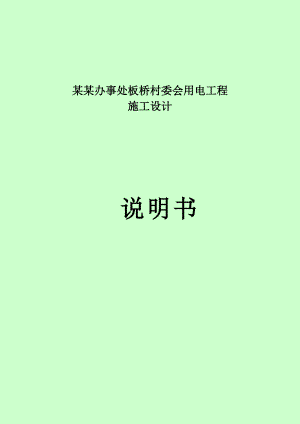

办事处板桥村委会用电工程施工设计.doc

某某办事处板桥村委会用电工程施工设计说明书批准；审核：校核：设计：附件：1、客户受电工程设计资质核查单2、工程设计委托书、工程设计委托受理书3、某某供电局中高压客户供电方案答复单4、客户受电工程告知书5、现场勘察记录6、10kV配变及低压工程安装方案简图目 录1 总述11.1 设计依据11.2 工程概述11.3设计范围21.4 工程地点21.5 建设单位、施工单位、建设期限21.6 工程投资32 路径方案32.1 出线说明32.2.1线路走向32.2.2线路基本概况32.3 设计气象条件32.3.1气象资料的来源32.3.2最大风速的确定32.3.3覆冰厚度的确定32.3.4气象条件组合33 导线的选择43.1 10kV线路导线型号选择43.2 绝缘子和金具43.3 防雷和接地43.4电气设备选54.2 基础51 总述1.1 设计依据1.1 某某电网公司10kV配电网工程施工图设计内容深度规定1.2 某某电网公司设备技术准则1.3 中国南方电网110kV及以下配电网装置技术导则（Q、CSG10703-2009）1.4 中国南方电网城市配电网规划技术导则1.5 10kV及以下架空配电线路设计技术规程1.6 10kV及以下配电线路工程图集 （第三版）1.7 某某电网10kV及以下配网工程标准设计1.2 工程概述本工程为某某某某办事处板桥村委会用电工程设计，设计范围为：拟从110kV锦江变电站10kV锦花线九龙宾馆1号杆分支架空配网线路接入，新建10kV架空绝缘线路JKLYJ-70线约25米，新建0.4kV架空绝缘线路JKLYJ-95线约58米。设计范围包括：施工设计说明书、施设图集、（概算略）。附图：1. 柱上变压器高低压系统图CSG-10YK-TB-072. 柱上变压器立面安装图CSG-10YK-TB-171.3 设计范围一10kV部分1线路部分：本期工程新建10kV架空线路JKLYJ-70约为25m2.变压器部分：新建柱上变压器1台：型号为S11-200kVA。新建电杆:150*10米1基,190*12米1基。3.真空断路器：本期工程在接火杆1号上安装真空断路器(单侧带隔离刀闸)1台，型号为ZW28-12(F)/630A。跌落保险1组(安装于柱上变压器)。4.高压计量箱：本期工程新建10kV高压计量箱（CT：15/5A、PT：10000/100V，三相三线多功能电子表）及负控装置1套，采用高供高计量方式供电。5.避雷器：新建10kV避雷器1组。1.4 工程地点某某市城区板桥村超市路旁1.5 建设单位、施工单位、建设期限建设单位：某某市某某松变电工程有限公司施工单位：待定建设期限: 某某年1.6 工程投资本工程总投资为：万元2 路径方案 2.1 出线说明2.2.1线路走向2.2.2线路基本概况2.3 设计气象条件2.3.1气象资料的来源根据某某省气象局(1951-1970)年气象资料某某省建筑气象参数标准，某某冰区划分及覆冰预测的研究和沿线调查，并观察当地树林的生长情况，综合分析确定本工程设计气象条件。2.3.2最大风速的确定参照66KV及以下架空电力线路设计规范、10kV及以下架空配电线路设计技术规程和送电线路内荷载设计补充规定，推荐最大设计风速为25米/秒。2.3.3覆冰厚度的确定根据本次工程项目周边线路覆冰情况及线路多年运行情况，线路按照5mm覆冰厚度进行设计。2.3.4气象条件组合地区类别 气象条件项目温度（°C）风速（米/每秒）冰厚（毫米）最高气温4000最低气温-1000最大风速5250设计覆冰-5105大气过电压（有风）15100大气过电压（无风）1500内部过电压1515年平均气温1500安装情况-5100事故情况-505年雷暴日（日/年）76冰的密度（克/立方毫米）0.00050.00093 导线的选择3.1 10kV线路导线型号选择3.2 绝缘子和金具(1) 配电线路采用的绝缘子其性能应符合国家有关标准。配电线路采用的金具应符合DL/T-756759-2001国家标准中的金具产品，所有铁件均采用热镀锌件，金具机械强度安全系数不小于2.5。3.3 防雷和接地线路与高压电力线或其他弱电线路交叉时，应按交流电气装置的过电压保护和绝缘配合（DL/T630-1997）的要求接地；在居民区应按架空配电线路设计技术规程（SDJ206-87）的要求接地。接地装置的接地电阻最大阻值(表五)土壤电阻率（·m）100及以下1005005001000100020002000工频接地电阻（）1015202530如土壤电阻率较高，接地电阻很难降到30，可采用68根总长不超过500m放射形接地体或连续伸长接地体，其接地电阻不限制；或采用降阻剂降低接地电阻。避雷器的接地线应与设备外壳相连，其接地电阻要求不应大于10欧姆。安装变压器时应重新测量接地电阻值，容量小于100kVA时接地电阻不应大于10欧姆，大于100kVA时接地电阻不应大于4欧姆。3.4电气设备选4.2 基础本工程的基础设计主要按66kV及以下架空电力线路设计规范（GB50061-97）、10kV及以下架空配电线路设计技术规程（DL/T 5220-2005）等有关规程规定进行设计。
