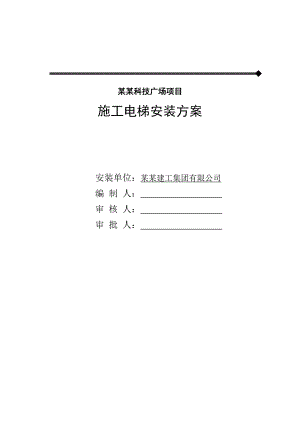

某某科技广场项目施工电梯安装方案安装单位：某某建工集团有限公司编 制 人： 审 核 人： 审 批 人： 目录1.编制依据12.安装目标：安全第一、快速高效13.工程简介14.设备简介26.安装准备37.安全规定38.安拆技术交底48.1 升降机安装总则48.2 基础安装58.3 安装顺序（拆卸与安装程序相反）58.4 安装特别注意事项108.5 部件重量明细表119.试车与调试1110.安装验收1111.事故应急救援预案11施工电梯安装方案1. 编制依据1.1 施工升降机GB/T1005420051.2 施工升降机安全规程(GB 10055-2007)1.3 广东京龙机械工程有限公司的安装使用说明书2. 安装目标：安全第一、快速高效2.1 施工电梯安装由某某建工集团有限公司负责施工。2.2 安装质量要求：安装完毕，一次性通过分公司内部验收，一次性通过检测机构验收。2.3 安装安全要求：达到拆装零伤亡，无责任事故。3. 工程简介3.1某某科技广场项目项目是某某市某某区建筑工务局与某某市金地房地产项目管理有限公司投资兴建的超高层综合建筑群，合同造价为681519868.07元。序号项 目内 容1工程名称某某科技广场项目2工程地点某某市某某区某某大道与皇岗路交叉口西北角3招标单位某某市某某区建筑工务局某某市金地房地产项目管理有限公司4承包单位某某建工集团有限公司5工期要求1095天3.2 某某科技广场各建筑子项参数表建筑子项建筑类别结构高度（m）建筑高度（m）层数地上/地下结构类型1栋A座超高层办公楼178.12199.441/3框架核心筒1栋BCD座高层办公楼及配套酒店99.05117.525/3(C)4/3（B）7/3(D)框架剪力墙2栋多层办公楼22.3230.0755/3框架3栋超高层办公楼161.72183.337/3框架核心筒4栋A座多层办公楼22.3231.8145/3框架4栋B座多层办公楼22.4529.0485/3框架4. 设备简介4.1 根据施工组织设计和建筑结构设计情况，考虑施工中材料垂直运输，本工程安装5台施工电梯。此次安装的是总平面布置图中的 3 号施工电梯。4.2 3 号施工升降机为京龙SC200/200G型施电梯降机，有非常可靠的电气和机械安全系统，是建筑施工中安全、高效的垂直运输设备,并且该电梯可以非常方便的自行安装和拆卸，并可随着建筑物的增高而增高。主要技术参数：型 号： SC200/200G 额定载重量（公斤）: 2×2000起升速度（米/分）： 63 最大提升高度（米）： 450电机功率（千瓦）：2×3×18.5KW 电机数量（台）： 2×3吊笼尺寸（长×宽×高）（米）： 3.2×1.5×2.75. 安装组织机构5.1安装领导小组组长：安全组员： 5.2 组织安装队伍现场安装总指挥：机械安装指挥：安装人员：项目机械班、铁件班配合安装作业5.3 职责范围组长：全面负责协调机械安装的有关事宜。副组长：协调项目部参与机械安装的有关事宜。安全组员：负责安装施工现场的安全监督。技术组员：负责指导安装的技术和施工问题的方案、处置。现场总指挥：负责安装作业现场的人员分工和作业指挥。机械安装指挥：负责作业面的安装指挥。电气安装：负责电梯电气安装，保证设备电器系统正常工作。安装人员：负责登高安装作业。机械班：负责电梯操作、维修和指挥。铁件班：负责电梯基础及附墙的电焊和气割作业。6. 安装准备6.1 场地准备：场地平整结实，应具备运输和堆放升降机零件的道路和场地。6.2 供电准备：安装工地应具备相应的电源（电机功率为4×11.5KW，JC25%），并配备一个专供升降机使用的电源箱，每个吊笼由一个开关控制，供电熔断器为63安。6.3 附墙架预埋铁件：由现场项目经理部按说明书要求准备好，每两道附墙间距小于等于10.5米，每道附墙的两块铁件距离S为1430毫米。6.4 设置保护接地装置：接地电阻4欧姆。6.5 安装机具准备：塔吊：一台 / 手动葫芦（3吨）：2个 / 电工工具：1套 / 电焊机：12台氧焊气割工具：1套/ 现场指挥对讲机：12对 / 修理工具：1套 另备大锤、专用扳手、吊具、索具、撬棍、麻绳、绑扎铅丝、润滑油脂、安全帽、安全带、手套等工具和用具若干。7. 安全规定7.1 所有相关安装部门的人员均参加交底会，明确各自职责； 7.2 会上由技术负责人对作业人员进行书面安全技术交底并签字，明确分工； 7.3 进入现场必须遵守现场规定戴好安全帽，登高作业人员要穿防滑鞋，高空作业要按规定系安全带，不要穿过于宽松的衣服，应穿工作服，以免被卷入运动部件中，发生安全事故；7.4 安拆现场应清理干净，并用标志杆围起来禁止非工作人员入内，禁止安除区域上部进行其他作业，防止安拆地点上方掉落物体，必要时应加安全网；7.5 特种作业人员必须持证上岗；7.6 严禁高空作业的工具和零件乱抛、乱放，严禁酒后作业，严禁带病作业，身体不适者作业前自行提出，立即换人；7.7 风速大于五级禁止安装、加节、拆卸、附墙等作业；7.8 塔吊严格按照规范作业，专人指挥，禁止超载；7.9 吊装信号要求确保清楚明了，吊起的重物底下严禁站人；7.10 焊接作业要有接火盆，注意防火；7.11任何人在作业中发现异常情况都有责任提出并立即停止作业，同时向技术负责人汇报，问题得到解决后方可允许继续。8. 安拆技术交底8.1 升降机安装总则8.1.1安拆作业必须按说明书顺序进行。8.1.2安拆过程中由专人负责，统一指挥。8.1.3升降机运行时，施工人员的头、手绝对不能露出安全栏外。8.1.4如果有人在导轨架或者附墙架上工作时，绝对不允许开动升降机，当吊笼升起时严禁进入外笼内。8.1.5吊笼上的所有零部件必须放置平稳，不得露出安全栏外。8.1.6利用吊杆进行安拆时不允许超载，吊杆只可用来安拆升降机零部件，不得用于其他起重用途。8.1.7吊杆上有悬挂物时，不得开动升降机。8.1.8操纵升降机必须将操纵盒拿到吊笼顶部，不允许在吊笼内操纵。8.1.9初次启动前应先进行全面检查，确定无安全隐患方可开动升降机。8.1.10电梯运行时，必须按额定载重量装载，不允许超载运行。8.2 基础安装8.2.1 基础承载荷计算：地面承受的压力不得小于0.15MpaP=0.02×(吊笼重+外笼重+导轨架总重+对重重+载重量)KN （1KN=102Kg）吊笼重：2×1500Kg；外笼重：1480Kg；导轨架总重：节数×150Kg；吊笼载重量：2×2000Kg8.2.2 基础设置方案方案1：基础设置在地面上不需要排水，门坎高704毫米（包括基础厚度300毫米）方案2：基础与地面平齐，排水简单,门坎高354毫米方案3：基础低于地面354毫米，无门坎，要有严格的排水措施。本工程选用方案18.2.3 基础底架安装 将基础座放入基础预留孔中，基础座与基础钢筋焊接牢固，再用螺栓将基础底架连接，吊装四节导轨架用螺栓与基础底架连接，测量导轨架垂直度，同时在基础底架下垫薄铁板，直到垂直度1/1000，用混凝土填充基础预留孔。混凝土强度合格方可进行下一步安装工作。8.3 安装顺序（拆卸与安装程序相反）8.3.1 外防护围栏安装：用M8、M10、M12的螺栓将外防护围栏与基础底架相互连接，调整围栏撑杆使外笼门框垂直。安装外笼门配重轨道和机械连锁装置。8.3.2 安装吊笼：用起重设备吊住吊笼上的吊点，缓慢地沿着导轨架放下落在缓冲弹簧上，再将传动小车顺导轨架放下用销轴连接。安装好吊笼安全栏杆。8.3.3 吊笼的调整：调整齿轮与齿条间隙为0.20.3毫米，导轮与齿条背面的间隙为0.5毫米，保证所有门应开关灵活。8.3.4 吊装导轨架：塔吊安装，则在地面将47节标准节拼成一长节，起吊与已安装的标准节连接，要求用300牛米的拧紧力矩紧固所有螺栓。导轨架的加节安装:(1)重要说明：a.加节前，将操作面板上的加节开关扳至“加节”位置，笼顶操作，运行前按铃示警，验证笼顶操作按钮盒上各开关功能的准确性。b.双速升降机加节时只能以低速运行。c.通过触动防冒顶限位，验证其功能的灵敏可靠性。在最上：一节标准节的上框、中框间安装防冒顶碰块，拆除上限位、上极限限位碰块。当吊笼升至靠近导轨架顶部时，改为点动上升，距导轨架顶端350mm时停止。只有在吊笼运行停止后才能进行安装作业，此时笼顶操作按钮盒上的电源开关扳至“总停”位置，以防误操作。d.加节的同时，应按“3.13要求进行附墙安装，每加高l0米用经纬仪分别在平行和垂直于吊笼长度的方向上检查导轨架的垂直度。如发现垂直度超标应及时加以调整，可用千斤顶、手动葫芦、丝杠、钢丝绳、铁丝等，借助于建筑物对导轨架进行推拉，调整到位。e.标准节必须用M24×230的8.8级高强度螺栓连接，对角上紧，且螺栓安装方向应由下朝上，螺母强度等级不低于9级，拧紧力矩为350N·M。f.连接标准节时，必须保证各立柱管对接处的错位阶差不大于0.8m；有对重轨道时,轨道对接处错位阶差不大于0.5mm，否则应进行修磨校正。g.每次加节到使用高度后， 应及时安装并调整好上限位、极限限位、防冒顶限位的碰块位置。(2)未带对重系统时，利用笼顶吊杆加节：a.将吊杆插入笼顶的吊杆座孔内(若为电动，应接好电源)。b.打开一扇笼顶安全栏杆，放下吊钩，用专用吊具吊起一节标准节。使带锥套的一端向下，并平稳地放置在笼顶，每次笼顶最多允许放置两节标准节。c.笼顶操作，开动升降机，当吊笼接近导轨架顶部时，拆除上限位、上极限限位碰块，点动上升，在防冒顶限位处停止。d.将笼顶操作按钮盒上电源开关扳至“总停”位置，切断电源，以防误操作。e.吊杆吊起标准节，对接接头、齿条销子和销孔全部擦干净,加少许润滑脂。f.旋转吊杆，使标准节锥套垂直套人，用联接螺栓紧固，松开吊钩，将吊杆转回并拆除。g.重复以上操作加节所需高度。h.安装并调整好上限位、上极限限位、防冒顶限位碰块。i.将笼顶操作按钮：盒上电源接通，置于专用停放处，加节完毕。8.3.5安装附墙架：附墙架一头通过在导轨架上安装两根方管，用螺栓紧固，一头与预埋铁件焊接，焊接前调整好各方向的距离，并测量校正导轨架的垂直度。导轨架垂直度允许偏差如下表： 安装高度(米) 小于7070100100150150200200允许偏差（毫米）高度×1/1000 70 90 110130附墙架的最大水平倾角不得大于正负8度，即144：1000。两道附墙间距L10.5米（即7节标准节）；附墙以上自由高度H7.5米（即5节标准节）。8.3.5.1附墙件安装布置施工电梯采用型附墙，根据使用手册所示，附墙架之间间距为310.5m，导轨架的自由高度不大于7.5m，根据以上原则再结合本工程实际情况，得出C座附墙位置如下表所示：C座附墙件安装位置表序号附墙型号L1L2L结构层附墙标高第一道型163518003600第2层与第3层之间8.000第二道型163518003600第4层17.500第三道型163518003600第5层23.350第四道型163518003600第7层32.950第五道型163518003600第10层43.350第六道型163518003600第13层53.700第七道型163518003600第16层64.050第八道型163518003600第19层74.400第九道型163518003600第22层84.750第十道型163518003600第25层95.100第十一道型163518003600屋顶结构层102.6508.3.5.2附墙验算C座施工电梯附墙验算：附墙架作用于建筑物上力F的计算采用说明书中的型附墙架，根据SC型升降机使用手册（GJJ-4-02）中4（附墙架）所示，附墙架对墙面的作用力P计算如下：P=60000L/2.05B式中B为附墙宽度，B=1.43mL为导架中心与墙面间的垂直距离，L=3.6mP=60000×3.6/（2.05×1.43）=73682N=73.682KN1附墙连接验算附墙架与砼结构之间采用2根M24穿墙螺栓连接，连接大样图如后附图二，根椐螺栓受力方式，需对M24螺栓进行抗剪连接验算及抗拉连接验算。根椐钢结构设计规范（GB50017-2003）中7.2.1-1所示，普通螺栓的承载力设计值公式：螺栓上承受的剪力：故螺栓的抗剪承载力满足要求2.抗拉连接验算根椐钢结构设计规范（GB50017-2003）中7.2.1-5所示，普通螺栓的承载力设计值公式：一个普通螺栓的抗拉承载力设计值；螺栓或锚栓在螺纹处有效直径；螺栓直径，取为24mm；螺栓的螺距，取为3.0mm；普通螺栓、锚栓及铆钉的抗拉强度设计值，取为205N/mm2。一根M24螺栓的抗拉承载力设计值：一个螺栓上承受的拉力：故螺栓的抗拉承载力满足要求。8.3.5.3施工要点1、在附墙安装过程中，连接砼和附墙架的M24螺栓为穿墙螺栓，在安装时直接打入梁结构中，用螺母固定在梁上。 2、在导轨架上安装两根方管，用螺栓紧固；3、将两根管与附墙座连接；4、用螺栓及销子将其余部分连接起来，调节好各方向的距离，并同时校正导轨架的垂直度；5、紧固所有螺栓，慢慢启动升降机，确保吊笼及对重不与附墙架相碰；6、附墙架的最大水平倾角不得大于±8o，即144：1000。8.3.5.4安全注意事项 1、地面操作人员，应尽量避免在高空作业面的正下方停留或通过，也不得在起重机的起重臂或正在安装的构件下停留或通过。2、高处操作人员使用的工具、零配件等，应放在随身佩带的工具袋内，不可随意向下丢掷。3、构件安装后，必须检查连接质量，只有连接确实安全可靠，才能松钩或拆除临时固定工具。4、雨天和雾天不安排高空作业，必须进行时一定要采取可靠的防滑、防坠措施；遇到六级及以上大风时，必须停止高空作业。恶劣天气后要对高空作业设施进行全面的检查、修复和完善。5、重点把好高空作业安全关,有高处作业人员必须经过体检合格，工作期间,严禁喝酒、打闹。小型工具、焊条头子等放在专门工具袋内。使用工具时，要握持牢固。手持工具应系安全绳，应避免直线垂直交叉作业。6、吊装作业应划定危险区域，挂设安全标志，加强安全警戒。7、禁止在高空抛掷任何物件，传递物件用绳拴牢。8、统一高空、地面通迅、联络一律用对讲机，严禁在高空和地面互相直接喊话。8.3.6安装接电， 用同规格的电缆连接专用电源箱和升降机的电源箱，长度不得大于20米，再将吊笼临时接电，满足安装临时运行。8.3.7 安装安全装置：安装上下极限限位撞块，调整位置直到与吊笼内行程开关能可靠接触，并准确停车，其中总极限开关撞块应使吊笼再往上升80100毫米时起作用。8.3.8坠落试验：升降机装载额定重量，切断主电源，将坠落实验按钮盒接入电控箱内接线端子上并锁紧，确保接线按钮盒电缆不被卡住，关闭所有的门，合上电源开关，按接线盒“上行”按钮将吊笼升至距地面10米左右，按“坠落”按钮不要松手，目测坠落距离为0.251.2米合格（制动距离应从听见“哐咚”声音后算起，但总距离应在1.22.5米）。用专用工具恢复限速器。注意：如果离地面3米未停，将吊笼降到地面检察原因；坠落实验时吊笼上不许有人；每次点动使吊笼下滑的距离不可超过0.2米，否则限速器将再次动作。8.4 安装特别注意事项8.4.1 安装限位和加节时，要求左右梯笼同步运行，防止偏载；8.4.2 一般按照6节为一长段（约1.1吨）安装；8.4.3 标准节螺栓拆除前，塔吊必须起升吊绳要稍微受点力，拆除螺栓后应使用撬棍将标准节分离，避免塔吊超载；8.4.4 每一道附墙安装后必须保持自由端高度小于7.5米，梯笼在附墙以下运行；8.4.5 电梯笼顶不允许放置超过2个标准节或300公斤以上的重物；8.4.6 标准节放倒要注意人员的安全，同时要防止标准节变形；8.4.7 每日作业完毕应收好工具，清理现场，不留隐患，应将电源切断，配电箱上锁，防止其他人员操作梯笼；8.4.8 天气炎热要及时补充水分，注意防止中暑。8.5 部件重量明细表序号部件名称重量(Kg)序号部件名称重量(Kg)1吊笼15003标准节1502外笼重量14809. 试车与调试9.1 调整轮和滚轮间隙，调整制动距离，检查油脂和润滑情况。9.2 空载试车：开动吊笼上下运行，检查运转是否平稳，传动机构有无杂音。9.3 满载试车：开动吊笼上下运行，检查运转是否平稳，传动机构有无杂音。10. 安装验收10.1 验收内容：填写广东省建筑施工安全管理资料统一用表施工升降机安装验收表。10.2 分公司组织各职能部门联合进行内部安装验收。10.3 某某市特种设备安全检验研究院进行检测。11. 事故应急救援预案根据危险性较大的现场环境、设计要求及施工方法等工程特点进行危险源辨识，以及采取相应的预防措施及救援方案，提高整个项目部对事故的整体应急能力，确保发生意外事故时能有序地应急指挥，有效地保护员工的生命、企业财产的安全、保护生态环境和资源，把事故降低到最小程度，特制定本预案。11.1 应急领导小组：施工前应成立专门的应急领导小组，来确保发生意外事故时能有序应急指挥，领导小组成员如下：组 长：田存银 电话:副组长：尹卫星 电话: 王振光 电话:组 员：白力强、申华东、戴献忠、刘芳、刘立新、刘传国、施威、王博、张乐、陈日平、刘鸿升、李军、商静、王晓阳、陈鹰11.2 应急领导小组职责：11.2.1 领导各单位应急小组的培训和学习工作，提高其应变能力。11.2.2 当施工现场发生突发事件时，负责救险的人员、器材、车辆、通信联络和组织指挥协调。11.2.3 负责配备好各种应急物资和消防器材、救生设备和其他应急设备。11.2.4 发生事故要及时赶到现场组织指挥，控制事故的扩大和连续发生，并迅速向上级主管部门报告。11.2.5 负责组织抢险、疏散、救助及通信联络。11.2.6 组织应急检查，保证现场道路畅通，对危险大的施工项目应与当地医院取得联系，做好救护准备。11.3、应急反应预案：11.3.1、事故报告程序：事故发生后，作业人员、班组长、现场负责人、项目部安全主管领导应及时逐级上报，并联络报警，组织抢救。11.3.2、事故报告：事故发生后应逐级上报，一般为现场事故知情人员、作业队、班组安全员、施工单位专职安全员。发生重大事故（包括人员伤亡、重伤及财产损失等严重事故）时，应立即向上级领导汇报，并在24小时内向上级主管部门作出书面汇报。11.3.3 现场事故应急处理：施工过程中可能发生的事故主要有机具伤人、高温中暑、高空坠落、落物伤人等事故。11.3.3.1 高温中暑的应急处理：11.3.3.1.1 应迅速将中暑人员移至阴凉的地方。解开衣服，让其平卧，头部不要垫高。11.3.3.1.2 降温：用凉水或50%酒精擦其全身，直至皮肤发红，血管扩张以促进散热。降温过程中必须加强护理，密切观察体温、血压和心脏情况。当降温到38度左右时，应立即停止降温，防止虚脱。11.3.3.1.3 及时补充水分和无机盐。能饮水患者应鼓励其喝足凉水或其他饮料；不能饮水者应静脉补液，其中生理盐水约占一半。11.3.3.1.4 及时处理呼吸循环衰竭。11.3.3.1.5 转院：医疗条件不完善时，应及时送往就近医院，进行抢救。11.3.3.2 其他人身伤害事故处理：当发生如高空附落、被高空坠物击中和机具伤人等而造成人身伤害时。11.3.3.2.1 向项目部汇报。11.3.3.2.2 应立即排除其他隐患，防止救援人员遭到伤害。11.3.3.2.3 积极进行伤员抢救。11.3.3.2.4 做好死亡者的善后工作，对其家属进行抚恤。11.3.4、应急培训和演练：11.3.4.1 应急反应组织和预案确定后，施工单位应急组长组织所有应急人员进行应急培训。11.3.4.2 组长按照有关预案进行分项演练，对演练效果进行评价，根据评价结果进行完善。11.3.4.3 在确认险情和事故处置妥当后，应急反应小组应进行现场拍照、绘图，收集证据，保留物证。11.3.5应急通信联络：遇紧急情况要首先向项目部汇报。项目部向上级部门汇报并采取相应救援措施。各施工班组应制定详细的应急反应计划，列明各营地及相关人员通信联系方式，并在施工现场显要位置张贴，以便紧急情况下使用。
