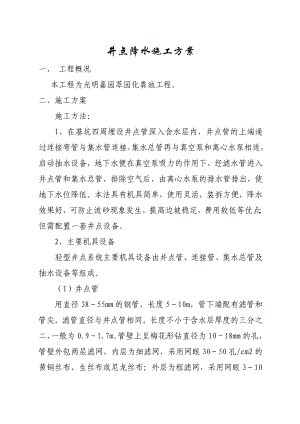

化粪池工程井点降水施工方案.doc

井点降水施工方案一、 工程概况本工程为光明嘉园萃园化粪池工程。二、施工方案施工方法：1、在基坑四周埋设井点管深入含水层内，井点管的上端通过连接弯管与集水管连接，集水总管再与真空泵和离心水泵相连，启动抽水设备，地下水便在真空泵吸力的作用下，经滤水管进入井点管和集水总管，排除空气后，由离心水泵的排水管排出，使地下水位降低。本法具有机具简单，使用灵活，装拆方便，降水效果好，可防止流砂现象发生，提高边坡稳定，费用较低等优点；但需配置一套井点设备。2、主要机具设备轻型井点系统主要机具设备由井点管、连接管、集水总管及抽水设备等组成。（1）井点管用直径3855mm的钢管，长度510m，管下端配有滤管和管尖。滤管直径与井点管相同。长度不小于含水层厚度的三分之二，一般为0.91.7m。管壁上呈梅花形钻直径为1018mm的孔，管壁外包两层滤网，内层为细滤网，采用网眼3050孔/cm2的黄铜丝布、生丝布或尼龙丝布；外层为粗滤网，采用网眼310孔/cm2的铁丝布或尼龙丝布或棕树皮。为避免滤孔淤塞，在管壁与滤网间用铁丝绕成螺旋装隔开，滤网外面再围一层8号粗铁丝保护层。滤管下端放一个锥形的铸铁头，井点管的上端用弯管与总管相连。 （2）连接管与集水总管 连接管用钢管制成，直径为3855 m m。每个连接管均宜装成阀门、以便检修节点。集水总管用直径为75100mm的钢管分节连接，每节长4m，每隔0.81.6m设一个连接井点管的接头。 （3）抽水设备本工程轻型井点为真空泵轻型井点进行抽水。真空泵轻型井点设备由真空泵一台、离心式水泵二台（一台备用）和气水分离器一台组成一套抽水机组。（3）井点布置井点布置应根据基坑平面形状与大小、地质和水文情况、工程性质、降水深度等而定。当基坑（槽）宽度大于6m，或土质不良，渗透系数较大时，宜采用双排井点，布置在基坑（槽）的两侧；间距一般为0.81.6m。集水总管标高宜尽量接近地下水位线并沿抽水水流方向有0.25%0.5%m的上仰坡度，水泵轴心与总管齐平。井点管的入土深度应根据降水深度及储水层所有位置决定，但必须将滤水管埋入含水层内，并且比挖基坑底深0.91.2m。（4）井点施工工艺程序放线定位铺设总管冲孔安装井点管、填砂砾滤料、上部填粘土密封用弯联管将井点管与总管接通安装抽水设备与总管连通安装集水箱和排水管开动真空泵排气、再开动离心水泵抽水测量观测井中地下水位变化。（5）井点管埋设井点管埋设方法，可根据土质情况、场地和施工条件，选择适用的成孔机具和方法。其工艺方法基本都是用高压水冲刷土体，用冲管扰动土体助冲，将土层冲成园孔后埋设井点管，只是冲管构造有所不同。所有井点管在地面以下0.51.0m的深度，内粘土填实，以防止漏气。井点管埋设完毕，应接通总管与抽水设备，接头要严密，并进行试抽水，检查有无漏气、淤塞等情况，出水是否正常，如有异常情况，应检修好方可使用。（6）井点管使用井点使用时，应保证连续不断地抽水，并备用双电源，以防断电。一般在抽水35d后水位降落漏斗基本趋于稳定。正常出水规律是“先大后小，先混后清”。如不上水，或水一直较混，或出现清后又混等情况，应立即检查纠正。真空度是判断井点系统良好与否的尺度，应经常观测，一般不低于55.366.7kpa，如真空度不够，通常是由于管路漏气，应及时修好。井点管淤塞，可通过听管内水流声；手扶管壁感动振；如井点管淤塞太多，严重影响降水效果时，应逐个用高压反冲洗井点管或拔出重新埋设。地下室完成并进行回填土后，方可拆除井点系统，拔出可借助于倒链或杠杆式起重机，所留孔洞用砂或土堵塞。井点降水时，应对水位降低区域内的建筑物进行沉陷观测，发现沉陷或水平位移过大时，应及时采取防护技术措施。 降水现场需配备以下设备 集水总管160米 真空泵 1台 井点管（6米）200根离心泵 2台 胶带管100根6分尼龙管 200米50、100胶带管200根 潜水泵 2台 电闸箱、电缆线各若干三、安全措施及文明施工 为保证施工，现场安排工程负责人1名 ，技术负责人1名，并制定以下安全措施。 1建立安全生产责任制，建立严格的奖惩制度。2严格按照安全用电规范操作，严禁违章操作，无证上岗。3上班必须戴安全帽，值班人员必须戴袖章，以便出现问题及时解决。4严格值班，值班人员值班期间，应作好值班记录，发现问题及时处理。
