北京市朝阳区“常营乡两限房及公共服务设施”A组团南区工程 新常营测量放线施工方案.doc

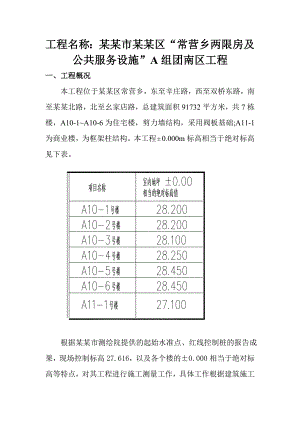

工程名称：某某市某某区“常营乡两限房及公共服务设施”A组团南区工程一、工程概况本工程位于某某区常营乡，东至辛庄路，西至双桥东路，南至某某北路，北至幺家店路，总建筑面积91732平方米，共7栋楼，A10-1A10-6为住宅楼，剪力墙结构，采用阀板基础;A11-1为商业楼，为框架柱结构。本工程0.000m标高相当于绝对标高见下表。 根据某某市测绘院提供的起始水准点、红线控制桩的报告成果，现场控制标高27.616，以及各个楼的±0.000相当于绝对标高等特点，对其工程进行施工测量工作，具体工作根据建筑施工图编制施工控制网平面图。二、施工部署1、本工程由某某六建集团公司二分公司总包，项目部有专人验线；由信阳二建分包施工，同时负责施工测量放线工作。2、为了使施工进度按照施工计划进行，应准时在各施工工种工作前做好放线工作，做好施工前的准备，为其提供良好的施工条件。3、有关技术现场相关的施工管理人员应认真审核现有的施工图纸，根据设计总平面图与施工现场总平面布置图来测定需拆除、保留的原有地下建筑物、地下管线，确定场地平整与暂设工程定位放线工作内容。三、测量施工准备1、 严格审核红线桩、水准点高程的正确性，看点位是否有错或桩位是否被碰动，因而对点位进行实测，并且测出的真实边长和左加角数据与测绘报告、设计图纸中所注尺寸和各点坐标进行比较，看其是否相符，是否正确。2、 全面了解设计图纸，认真熟悉与审核图纸。3、 准备放样数据(1) 根据测绘院所给的测绘报告,与本工程有关的红线控制桩点坐标成果,测绘院给的原始坐标如下表:现场主控坐标：A10-3号楼南侧X:.230 Y:.619 A10-6号楼南侧X:.149 Y:.575现场主控高程：27.616（东南配电箱侧）(2)起始水准点高程数据2G1: 26.967米 2G2:27.006米 2G3:27.436米2、测量计划（1） 首先对测绘院提供的坐标点进行理论计算，即2G22G1方位角为177°39´58.27，距离为275.260m。A10-1/2/3/4/5/6#楼的方位角为0，A11-1#楼方位角为86°22´38.69。据测绘院所给的原始坐标数据，对现场控制坐标及建筑物红线桩点进行校测，具体过程为：校测红线桩点及测绘院给的现场坐标点的导线点详细数据实测夹角：1=119°49´54" 2=157°03´42" 3=31°45´04" 4=203°31´38" 5=27°50´07"实测距离： L1=88.480m L2=205.622m L3=219.980m L4=233.612m L=275.260m （距离均为三次精测平均值）实=540°00´25" 理=540°允=±24"¯n¯ =±24"¯5¯ =±0´54"测=测-理=540°00´25"-540°=+25"< 允改正后角度：1=119°49´49" 2=157°03´37" 3=31°44´59" 4=203°31´33" 5=27°50´02"各边方位角：从2G22G1方向逆时针依次为：L=177°39´58.27" L1=117°29´47.27" L2=94°33´24.27" L3=306°18´23.27" L4=329°49´56.27"根据各边方位角和实测距离推出各点坐标：D1: x=.038 y=.958 D2：x=.702 y=.930 D3： x=.953 y=.657x=+0.003m y=-0.005mk=f/D = = =1/< 1/5000 精度合格，调整后最终坐标为： D1: X=.038 Y=.959 D2: X=.701 Y=.932 D3: X=.952 Y=.659L1=88.481 L2=205.623 L3=219.980 L4=233.609 根据测得的坐标用全站仪校测测绘院给的各桩点坐标，经校核符合设计要求。（注：三级导线点允许误差±24，校正红线桩允许误差角度±20”、边长1/10000、点位相对误差±10mm）。（2）根据测绘院给出的起始水准点，建立高程控制网,首先对现场高程点 27.616(配电箱点)进行附合测量，具体为：水准测量内业计算应符合下列规定：水准线路应按附合路线或环形闭合差计算，每千米水准测量高差全中误差，按下式计算：式中MW高差全中误差(mm) W闭合差(mm)L相应线路长度(Km)N水准闭合环数中或附合路线条数。内业计算的数字取位，应符合下表规定：等级水准路线长(Km)高差及改正数(mm)高程(mm)竖直角(”)三等0.010.11.0（其闭合差小于5mm），校测后控制网的高程控制点在每栋号附近设制两个高程控制桩，根据每个楼的绝对标高设±0.000点，要求便于施工并易于长期保留的地方，高程控制桩要严格加以保护，并在施工期间每三个月，复测一次，保存复测记录。 （3）根据总平面图，建筑图和结构图。确定各个楼的坐标点及方位角，制定各个楼的轴线十字坐标 网。 （4）根据现场控制桩坐标点对各个楼进行定位，建立轴线控制网平面图。各个楼的十字轴线控制坐标网具体如下：A10-1#楼： K轴（外墙西6m）：x=.492 y=.250 （外墙东6m）：x=.492 y=.19029轴：（外墙北6m）：x=.662 y=.020（外墙南6m）：x=.632 y=.020A10-2#楼： K轴（外墙西6m）：x=.397 y=.635 （外墙东6m）：x=.397 y=.57529轴：（外墙北6m）：x=.567 y=.405（外墙南6m）：x=.537 y=.405A10-3#楼： A轴（外墙西6m）：x=.870 y=.472 （外墙东6m）：x=.870 y=.6321轴：（外墙北6m）：x=.150 y=.852（外墙南6m）：x=.690 y=.852A10-4#楼： K轴（外墙西6m）：x=.059 y=.993 （外墙东6m）：x=.059 y=.93329轴：（外墙北6m）：x=.229 y=.763（外墙南6m）：x=.199 y=.763A10-5#楼： K轴（外墙西6m）：x=.059 y=.393 （外墙东6m）：x=.059 y=.3331轴：（外墙北6m）：x=.229 y=.563（外墙南6m）：x=.199 y=.563A10-6#楼： Y轴（外墙西6m）：x=.589 y=.532 （外墙东6m）：x=.589 y=.4921轴：（外墙北6m）：x=.769 y=.712（外墙南6m）：x=.309 y=.712A11-1#楼： C轴（外墙西5m）：x=.091 y=.824 （外墙东5m）：x=.372 y=.5941轴：（外墙北5m）：x=.916 y=.790（外墙南5m）：x=.212 y=.228（5）测定各个楼主轴线的控制桩，并对其进行防护，妥善保护各个控制桩点。（6）对平整场地-土方开挖 - 边坡支护 - 基础施工 -结构施工楼层、轴线竖向投测 -楼层标高的控制定位测量放线。四、检查与验收：按照 ISO9002要求对测量放线进行质量与验收控制。1、 班组对各测量部位进行自检，合格后上报工长。2、 平面控制网的定位放线、由技术负责人，工长组织质检及有关下道工序工长进行检查验收，合格后方可填有关资料，参加人员签字。 五、施工测量方法1、 施工测量顺序：根据测绘院测绘报告，测量放线顺序为：引高程 -轴线定位 放线（各部位控制线） - 验线 -施工。2、施工测量方法：（1）根据测绘院的测绘报告确定建筑红线和各个楼桩点, 桩点连线就是主轴线的交点， 作为设定轴线控制网平面图的主要依据.用极坐标法测绘控制网上各点。(2) 根据现场总平面图，测绘院给出红线桩要在施工中破坏掉，因而在挖土方前校完桩位后，制定建筑定位控制网平面图，桩位，用极坐标法对现场坐标两点校测后,测定建筑定位控制网平面图及平面图各内角是否闭合，闭合后再测出轴线桩点和各细部轴线的控制桩点的位置，再与红线桩测定的控制桩位相比较是否在误差允许范围之内，核对后固定桩位建立轴线控制网平面图，并对桩位严格加以保护，定期校核检查。 （3）高程的施工测量方法： 根据测绘院给出起始水准点高程，建立高程控制网，首先对水准点测量成果进行校核，采用附合测量方法，由坐标2G1 点高程向求证点高程 27.616 引测,中间取3个测点，后到 2G2点，进行往返测量，再从2G2 点导测到2G1,( h往+h返）< 允许误差，闭合后闭合差h=0或小于±5mm。 确定现场高程控制点为27.616米， （4）基础施工测量方法：根据轴线控制桩测设各个楼的主要轴线，根据肥槽宽为1米，放坡为1：0.2，撒出挖槽边界灰线，并对建筑物基坑开挖、基础投测（标高）进行定位，将轴线控制线、高程点引测至基础底板上。（根据现场基础施工流水段可用塔尺进行标高控制，可以在每一施工段上设置23个标高点，取平均值并与设计图纸相比较,在误差允许范围内，再按这一标高点测设出其它设计标高 。（5）基础上结构施工测量方法：（两层地下室）根据本工程各个楼同时进行流水施工的特点，要做好结构施工阶段测量放线工作，主要工作内容包括：施工层的放线与标高控制，建筑轴线的竖向投测，（±0.000以下采用轴线控制桩直接投测，±0.000以上轴线采用内外控相结合的竖向投测方法，并根据设计图纸工程要求确定内控点位置）施工层标高竖向传递，大型构件弹线。上述内容在施工测量过程中采取的具体措施在地下两层每施工层结构施工完后，验线合格后将轴线、标高、控制线引测至结构外立面上，（要求弹出每层建筑标高+500mm线）后投至首层结构外墙立面上，作为各施工层主轴线竖向投测基准和建筑物的高度控制的依据。轴线的竖向传递，每层必须以轴线控制桩为准向下传递，对每层轴线校核无误后，再测设出墙边线、柱位线、梁、门窗洞口边线，要求墙、柱、门窗、洞口边线在施工中用500mm线控制。在结构施工中，绑扎墙体钢筋、支模板前，先测设出墙边的500mm控制线。控制轴线投测至施工层后，施工段分界轴线，楼梯间、电梯间两侧轴线，组合成闭合图形，且间距不得大于所用钢尺长度（经较核后），同时进行楼梯间、电梯间的垂直竖向观测，要求控制满足：各楼外轮廓线。在基础施工层抄平时，闭合控制桩传递上来的三个标高点，误差不大于3mm，然后进行抄平，水平标高误差±3mm。施工层放线时，首先对投测轴线进行校核，闭合后再对细步轴线进行定位，然后再测设墙、柱、梁、门窗、洞口边线。在±0.000以上结构施工层放线，据现场施工的要求，使测量放线能及时准确的做好其它工种的准备工作，采用设置内控点（弯管目镜，激光经纬仪）投测主轴线的方法。同时用外墙立面上传递的轴线控制线进行校核。（内控点位置布置图如图）内控点布点方法：首层平面位置定位放线，根据轴线控制平面图的控制桩位及设计图纸定各细部线，在按照内控点布置图做好预埋铁位置，测定内控竖向控制点，控制点测设要准确无误，同时用极坐标法和左右盘校核读数的方法进行校测，校测后在预埋铁上打孔塞上铜丝，做上明显标记。同时要求在轴线的竖相投测过程中各施工层顶板上预留测量放线施工洞，模板同时留洞，并与控制点位置一致，上下贯通。外控线吊线方法：首层放线后，在建筑物外墙夹角附近外墙立面上测定垂直轴线或距轴线0.5米垂直线，用墨线弹在外墙上，并于控制线上一致，作为向上引侧及校核的依据。由于建筑物场地狭小，可在经纬仪上安装90O弯管目镜，用经纬仪延长轴线，采用侧向借线法向上投测。也可用吊线坠法，要求靠近外墙皮，以首层立线为准向上投测。施工测量方法：1、经纬仪天测法：将经纬仪安置首层（-0.60）处的内控竖向投测的控制点上（光学对中，精密定平），同时安装90度弯管目镜，当竖盘指标270度时，为垂直视线向上投测。在顶板预留洞边对投测的点弹上两个方向的模线，进行此施工层细部轴线的测量工作，同时对放过的线用天底法进行校测。2、使用激光铅垂仪时采用激光铅直法，进行竖相投测。3、吊线坠法：对高度较小或在施工中有吊线预留洞的地方采用吊线坠法吊线。对±0.000以上结构施工层放线时标高的传递，根据标高控制网平面图的标高点位±0.000点，引测至首层上，在利用钢尺要求在每施工层上至少有三个临时标高控制点进行标高引测。标高传递点的部位应选择在楼梯间、电梯井及外墙角等处弹上标高点或水平线，并注明标高。并在施工完后的内墙体弹上装修的建筑500mm线。（根据现场施工流水段可用塔尺进行每层标高控制，可以把每施工段上设置的23个标高点取平均值，再与设计图纸相比较,在误差允许范围内，再按这一标高点测设出其它设计标高 ）。六、质量保证措施1、标高控制：现场引高程必须严格闭合，精度要附合规范要求，水准点不得少于两点，±0.000标高必须严格控制好。2、对本工程的平面位置和高程要严格附合规范要求，施工测量应遵循“从整体到局部，先控制后细部”的原则，确保质量。3、测量前应作好准备工作，对使用的水准仪、经纬仪、激光经纬仪、钢尺必须经测绘院校测后方可使用，并且定期检验。依据校测，在测量工作中须按规定作好原始记录，坚持测量工作步骤、方法，以确定测量成果正确性和精度，并做自检合格后，申报上级验收。（注：对钢尺的实际长度、测绘温度，进行尺长、温度和倾斜要做相应的改正）。七、技术措施1、在放线过程中，为了确保精度，应以较长的边测定短边。2、在经纬仪测角度及竖向观测中，均取盘左盘右读数的平均值，以抵消由于测量仪器本身产生的系统误差。 3、.在水准测量中，尽量作到前后视距等长，抄测水平线时，精密定平水准管，投测水平线总的间距不得大于3.5米，以防弹水平线时，线下垂，墨量适中，弹线要水平（弹线要清晰并尽量弹一次）。4、在标高传递过程中，主要沿结构外墙，楼梯间，电梯井等处直接向上量至施工层，每个幢号标高传递至少有3个传递控制点，在抄平时采用采用三点数值的平均值。为其它工种提供准确的标高，便于施工。5、用线坠竖向投测时，要保证线坠体型正，重量适中，要用编织的线及钢丝，每隔34层，放一次通线，以做校核，吊线坠时，严禁抗线及侧向风吹吊线，以免影响测量成果。 6、在进行楼梯间、电梯井、及外墙大角的竖向投测时，要对竖向线（垂直度）及时进行控制，措施为楼梯间、电梯井内部至少弹上四道控制竖线（要求每面墙上一条竖线），竖线投测采用弯管目镜或吊线坠法，四道控制竖线至各角距离数值的大小就可以对楼梯间、电梯井的平面位置、垂直度进行有效的控制。外墙大角的竖相投测要在外墙模拆除后及时弹上控制竖线，并与内控的控制线进行校核，采用双控的方法。八、对放线人员的要求 1、了解仪器的构造，熟练掌握仪器的使用。2、仪器安置时，测量放线人员不得离开仪器。3、仪器按期校核和检查，发现偏差过大或问题，不得随意拆卸调试仪器的各部件，以防损伤，损坏，应及时上报，由专业人员校正维修。4、施工中仪器要防止碰撞，正确保养，作到防潮，防震，保护物目镜。5、仪器由于使用不当，造成仪器损伤，损坏，因而影响工程进度，根据情况罚款处理。6.测量仪器，是施工放线的重要器具，放线人员应爱护仪器，正确使用仪器，真正发挥仪器在测量放线中的作用。九、安全1.进入施工现场戴好安全帽，从事2米以上的高空作业系好安全带。2.在施工现场内禁止穿拖鞋。3.在外墙角吊线时，应检查线坠是否牢固，以防线坠线断，无意坠落伤人。4.放线人员应配备工具袋，线坠，墨斗，钢尺，锤子，斧。5.放线人员应配备工具袋，线坠，墨斗，钢尺，锤子，斧子，不用时装进工具袋，不许随便乱放，以防从高空坠下伤人，以免发生意外事故，在脚手架上施工时，随时注意抬头板和脚下堆放的物品，以防拌倒，工作中应相互提醒注意安全。6、在做内控竖向投测嵌应检查各施工层的内控预留洞周围有无杂物，如有应及时清理，以免发生危险。7.所有放线人员在遵守上述安全规定的同时，还要遵守现场的一切安全规定。十、其他措施1、 施工测量用具要由专人管理和使用，严格遵守操作规程。2、 控制桩点要做围栏加以保护，以防破坏，做到桩轴通视，并做定期检查。3、经理部、专业工长对施工人员做出详细的技术安全交底，做到管理到位。4、本项工程无关人员不得进入施工现场，擅自动用测量设备和挪动测量各种标志。十一、建筑工程施工测量规程测量尺寸的允许误差长度L宽度B单位：米 允许误差L(B) 30 ±5mm30<L(B) 60 ±10mm 90<L(B) ±20mm 质量要求竖向投测 每层3mmH30m 5mm30m<H60m 10mm60m<H90m 15mm90m<H 20mm90m<H<120m 25mm平面位置主要轴线L30m ±5mm细部轴 ±2mm墙边线 ±3mm门窗洞口 ±3mm标高传递，每层 ±3mm30m<H60m ±10mmH30m ±5mm 60m<H90m ±15mm90m<H ±20mm90m<H120m ±25mm十二、测量中所用的仪器 仪器名称 型号规格 出厂编号 水准仪 TS24 A01559水准仪 TS经纬仪 TDJ2E全站仪 BTS-812CA
