北京林业大学投标施工组织方案.doc

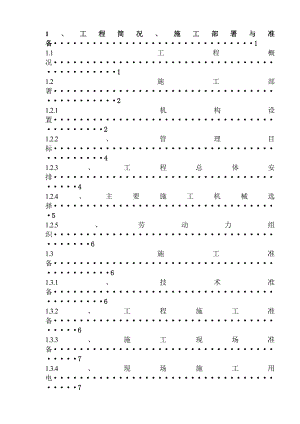

1、工程简况、施工部署与准备·······························11.1 工程概况·············································11.2 施工部署·············································21.2.1 机构设置···········································21.2.2、管理目标···········································41.2.3、工程总体安排·······································41.2.4、主要施工机械选择···································51.2.5、劳动力组织·········································61.3 施工准备············································61.3.1、技术准备···········································61.3.2、工程施工准备·······································61.3.3、施工现场准备·······································71.3.4、现场施工用电·······································71.3.5、现场施工用水·······································101.3.6、生产生活设施布置··································132、 主要分项工程施工方法·································152.1、测量放线············································152.2、基坑降水············································162.3、土方开挖············································172.4、模板工程············································172.5、钢筋工程············································192.6、混凝土工程··········································222.7、屋面工程············································272.8、装修工程············································282.9、门窗工程············································302.10、楼地面工程·········································322.11、脚手架工程·········································322.12、给排水、消防、暖卫、通风工程·······················332.13、电气设备工程·······································362.14、施工运输···········································392.15、季节性施工·········································393、主要分项工程保证质量技术措施··························424、质量保证体系及管理措施································475、施工进度计划及保证工期措施····························496、安全文明施工管理措施··································507、节约、降低成本措施····································638、编制依据··············································659、附图表················································669.1、施工平面图··········································679.1.1 主体阶段施工平面布置图·····························679.1.2 装修阶段施工平面布置图·····························689.1.3 临水、临电平面布置图·······························699.2 网络计划图···········································709.3 施工进度计划表·······································719.4 劳力计划表···········································729.5 机械、设备需求表·····································729.6 材料计划表···········································739.7 周转工具计划表·······································739.8 大模板设计图·········································741、 工程简况、施工部署与准备1.1 工程简况序号项 目内 容1工程名称某某林业大学教师住宅楼2工程地址某某市某某区某某东路肖庄地段,林北路北3建设单位某某林业大学4设计单位某某市某某建筑工程设计与顾问事务所5监理6监督某某区质检站7施工总包某某建设集团某某省建一公司8 分包劳务层分包、门窗、防水9建筑功能住宅楼10合同工期1999/11/10-2000/12/3111质量目标结构：长城杯（文明工地）竣工：市优12建筑规模占地 2.84公顷 建筑面积 88027.65平方米层数 地上 13-14层地下 1层层高(M)首层标准层设备层地下其他标准2.72.71.53.0(2.7)20屋面250厚加气混凝土保温层,1.6厚三元乙丙卷材防水21楼地面20厚1:2.5水泥砂浆面,30厚水泥焦渣垫层22外墙面外墙面砖23内墙面大白腻子耐擦洗涂料,厕浴间瓷砖墙面24保温节能外墙内贴60厚GRC保温板25顶棚10厚水泥白灰砂浆抹面26防水地下外墙底板SBS型防水卷材 厨房卫生间为三元乙丙27 门窗实腹双玻保温钢窗,木门28设备安装电梯单元西子奥地斯客梯1部自动扶梯空调上水冷水热水消防水下水中水污水雨水暖气水暖强电照明,动力弱电电视,电话 消防报警天线CATV消防烟感喷淋自动林业大学教师住宅楼群位于某某市某某区某某东路肖庄地段林北路北侧，由五栋高层板式楼组成，其中1#、2#楼（地上14层，地下一层为自行车库）每栋楼面积为17643平方米；4#楼（地上14层，地下一层为物业管理）建筑面积19426平方米；3#、5#楼（地上13层，地下一层为人防），每栋楼面积为15759平方米。施工占地约为22600平米，工程总建筑面积为88027.65平方米。1.2 施工部署1.2.1 机构设置 我公司已通过ISO-9002质量体系认证，本工程将采用项目法施工，施工中将严格按照ISO-9002质量标准程序运作。如果我公司能有这次合作机会，将安排某某分公司经理孟建国（国家一级项目经理、高级工程师）任项目经理，全面负责该项目施工组织工作；分公司主任工程师王志义任项目技术负责人，全面负责项目施工技术管理工作，项目经理部下设分栋号经理、分栋号技术员、分栋号质检员、分栋号测量员负责栋号施工过程的组织与控制，另设由分公司各级主要负责人组成的工程部、技术部、材料部、核算经营部、质量安全部，负责对整个林大住宅楼项目施工组织与过程控制管理。施工过程中分别组织5个专业施工作业队分栋号组织施工，各栋号之间相互独立，项目全现场协调平衡施工。项目部设电气安装队和暖卫安装队负责工程电气及水暖、消防工程施工。组织管理结构图公 司 公 司公司经营处材料设备处质安处技术处工程处项目经理部经理1人 项目总工1人经营科科长1人预算员2人会计1人出纳1人材料科科长1人材料员3人技术科科长1人技术员5人（土建）技术员1人（电气）技术员1人（水暖）工程科科长1人栋号经理5人安全员3人机械员1人质检科科长1人质检员3人（土建）质检员1人（电气）质检员1人（水暖）放样组测量组试验室各专业施工队1.2.2 管理目标A、 质量目标：结构长城杯，竣工市优B、 安全目标：某某市文明工地，杜绝重大伤亡事故。C、 工期目标：确保1999/11/102000/12/31竣工，为在新年之际给林大教师提供乔迁之家。D、 降本目标：2.8%。1.2.3 工程总体安排 本工程计划工期为417日历天，计划开工日期为1999年11月10日，2000年12月31日全部工程竣工。 本工程五栋楼拟同时开工、同时交付使用组织施工。但在施工过程中，由于各道工序开始和结束时间并不一致，为了合理的安排场地、材料和劳力，故每栋楼在工序上实行小流水。栋号流水由北向南、由西向东收口，1#楼开1-2个工序，随后是3#楼、4#楼、5#楼。各阶段工期控制如下：施工计划工作时间（日历天）起止时间施工准备101999年11月10日至1999年11月20日土方开挖221999年11月21日至1999年12月11日地下室421999年11月1日至1999年12月12日主体结构1481999年12月13日至2000年5月9日内装修3702000年3月22日至2001年3月27日外装修2252000年5月9日至2000年12月19日安装组合5101999年11月3日至2001年3月26日竣工收尾 施工程序 根据工程情况及周围环境，施工将采取分栋、分段流水的施工方法。由于施工与外界主要通道位于工地现场南部，考虑到塔吊架立、场地使用、土方施工及余土清理，随清底随做垫层，随进行下道工序。栋号施工顺序为1、2#楼5#4#3#。 单体栋号施工程序如下： 土方开挖（含边坡支护）余土清理基础放线底板垫层及找平防水及保护层二次放线地下结构主体结构屋面工程墙体砌筑内外粗装内外装修（其中地下室外防水、回填土架空层地拢墙砌筑、盖板安装在主体升高过程中穿插进行）设备安装精装修。1.24 主要施工机械选择 因本工程建筑量较大，在现场设钢筋集中加工厂负责各栋号所需钢筋的统一加工制作，设4台钢筋切断机GJ5-40，4台弯曲机GJ7-40，弯套子机2台，钢筋拉伸机1套，对焊机2台，为满足施工需要，现场拟设置5台塔吊，分栋号设3台QTZ80及2台FO23B塔式起重机，负责主体施工阶段大模板安装、拆卸及竹胶模板、方木、碗扣式脚手架、成型钢筋的垂直运输。臂长为50米；具体布置见总平面图。现场设混凝土搅拌站集中配备1台HBT60及2台HBT80拖式混凝土输送泵，分5路设泵送混凝土150管道，用于浇筑结构混凝土。3座50t立式散装水泥钢桶仓，设4台JS500双卧轴强制式搅拌机及2台PLD800和2台PLD1200配料机，负责砂石料电脑计量工作，同时设2台ZL30装载机，负责砂石料的装卸及现场整理工作。装修阶段设10台室外双笼施工电梯，分别负责楼体内的装修材料和施工人员。1.15 劳动力组织本工程根据工程特点，各栋楼组织单独的施工作业队，包括土建、电工、水暖各专业施工队，具体劳力需求见附表：1.3 施工准备1.3.1 技术准备 ·根据招标文件及所提供的图纸和现场情况编制施工组织设计，对本工程中出现的新技术、新工艺、新材料和技术难点做细致的施工技术指导和交底； ·按照ISO-9002质量标准和我公司的程序文件要求编制质量计划； ·对施工场地进行规划布置，制定准备工作进度计划，报批临建方案； ·组织技术人员认真研究图纸，充分的了解设计意图，可自行完成建筑施工图的深化设计，加大图纸审核力度，注意各系统、相互交叉点及容易出现矛盾和问题的地方，为设计交底作好准备工作，及早提出各项技术实施方案和建议，配合设计单位和业主完善设计。1.3.2 工程施工准备 ·测量定位，并校对保护红线桩位。 ·提前进行塔吊基础的施工，以尽早提供结构施工使用。 ·根据图纸及招标文件计算主要材料用量，对本工程一些重要急需的物资提前进行市场调研。 ·根据工程特点和要求，完善项目班子、作好机械设备、劳务、资金等资源配备。1.3.3 施工现场准备1.3.3.1 三通一平:进场后进行场地平整,清运渣土和垃圾,接通水电管网,修通场内道路、设置排水沟，同时将施工现场进行场地硬化，浇筑C10砼一层，以保证文明施工。1.3.3.2 按照施工平面图做好临时设施，布置各种施工机械。1.3.4 现场施工用电1.3.4.1施工现场用电计算名称规格数量功率(KW)塔吊QTZ80、 FO23B2*49.5+49.5*3248.5施工电梯S71210*30300拖泵HBT60砂浆机JJ-013*412搅拌机JS5003*18.574电焊机BS1-33022*28616闪光对焊机DN-1002*150300电渣压力焊机DZH-168*50400钢筋弯曲机QW404*2.811.2钢筋切断机QJ-404*312电锯3*7.522.5电刨子3*2.26.6蛙式打夯机HW-7030*2.266震捣棒HZ6-502.2*50110配料机PLD-8002*48套丝机15-502.2*24.4总用电量为：塔吊 Ps=5*49.5kw Jce=0.15 Kx1=0.6 Pjs1=Kx1*2*Ps*SQR(Jce)=0.6*2*5*49.5*SQR0.15=115KW电梯 Ps=10*30kw Jce=0.15 Kx2=0.6Pjs2=Kx2* Ps*SQR(Jce)=0.6*2*10*30*SQR0.15=139.4KW砂浆机、搅拌机 Ps=12+74kw Kx3=0.6Pjs3=Kx3*Ps=0.6*(12+74)=51.6kw电焊机 Jce=0.4 cos=0.65 Kx4=0.3 Ps=22*28kwPjs4=Kx4*PsSQR(Jce)*cos=0.3*22*28*SQR(0.4)*0.65=76KW对焊机Jce=0.4 cos=0.65 Kx5=0.3 Ps=2*150Pjs5=Kx5*PsSQR(Jce)*cos=0.3*2*150*SQR(0.4)*0.65=35KW电渣压力焊Jce=0.4 cos=0.65 Kx6=0.3 Ps=8*50KWPjs6=Kx6*PsSQR(Jce)*cos=0.3*8*50*SQR(0.4)*0.65=46KW钢筋弯曲机等 Ps=11.2+12+22.5+6.6+66+118+4.4kw Kx7=0.6Pjs7=Kx7*Ps=0.6*(11.2+12+22.5+6.6+66+118+4.4)=144.4kwKx=0.9 照明Pjs=40kw(三相)Pjs=Kx*Pjs=0.9*(115+139.4+51.6+76+35+46+144.4+40)=583KW功率因数取0.7Qjs=Pjs*tg=583*tg(arccos0.7)=595kvarSjs=SQR（Pjs2+Qjs2） =833KVA 可选850KVA的变压器1台，满足要求。 根据现场情况，工程临时用电总计算负荷为833kw，在现场西面设置配电室一间，并设一个总配电屏，配电屏内设6个主开关，型号为DZ20-600，额定电流为600A，配电方式以放射式和串接结合，采用三相五线制供电，选聚氯乙烯交联电缆埋地敷设，埋深-0.8米，由配电室分6路干线，分别向电器设备供电。在施工现场的四个角分别设置1台探照灯向施工现场提供照明。 ·第一支路选用电缆YJV3*120+2*70mm2，供东侧5#楼内施工、塔吊用电； ·第二支路选用电缆YJV3*95+2*50mm2，供东侧2#楼内施工、塔吊用电； ·第三支路选用电缆YJV3*95+2*50mm2，供西侧1#楼内施工、塔吊用电； ·第四支路选用电缆YJV3*120+2*70mm2，供西侧3#楼内施工、塔吊用电； ·第五支路选用电缆YJV3*120+2*70mm2，·供中间4#楼内施工、塔吊用电； ·第六支路选用电缆YJV3*95+2*50mm2，供搅拌站、钢筋加工用电。1.3.4.2 各路分别设置分配电箱，每台设备均设置一台开关箱，一定要保证三级配电两级保护，做到“一机、一闸、一漏电、一箱”。上下级要匹配。1.3.4.3 塔吊和施工电梯一定要做好防雷接地，在分配电箱及变压器分别作重复接地，接地电阻均不大于4欧。要定期摇测接地电阻阻值。1.3.4.4临时供电照明线路一定要加单相漏电保护器，且按正规线路进行施工，要用橡胶电缆。装修阶段室内照明要用36V低压双绕组降压变压器，潮湿场所要用12伏供电。1.3.4.5临时供电线路施工必须由六级以上电工来完成，禁止无证操作，施工完毕后经验收合格后方可投入使用。1.3.4.6建立临时供电维修组，随时对线路及设备进行维护，一定要保证临时供电的安全。1.3.5 现场施工用水一、 用水量计算现场施工用水量Q1=K1*Q1N1/T1*t*k2/8*3600 =1.15*42000*2400+*30/330*2*1.5/8*3600 =9.96L/S2 施工机械用水量q2=k1*Q2*N2*K3/8*3600=1.15*(2*300+25+4*300)*2/8 =0.15L/S3施工现场生活用水量q3=P1*N3*K4/L*8*3600=1200*60*1.4/(2*8*3600) =1.75L/S4 生活区生活用水量q4=P2*N4*K5/(24*3600) =(1000*40*2.5)/(24*3600) =1.16L/S5消防用水量q5=15L/Sq1+q2+q3+q4=13.02q5>q1+q2+q3+q4总用水量Q=q5+1/2(q1+q2+q3+q4) =15+1/2*13.02 =21.51L/s加10%管网漏损Q=23.66L/S供水管径D=4Q/v1000 =4*23.66/3.14*2.6*1000 =0.108M取D=100MM,满足消防规范要求。二、 水泵扬程生产、生活水泵H=60M消防水泵H=80M三、 施工现场各用水管径施工现场干管管径：D=100MM施工现场机械用水管径：D=32MM生活区用水管:D=40MM现场供水及消防立管D=100MM四、 现场水箱容积：V=10-15M3本工程生产生活用水和消防用水合用一条管线，水源来自甲方提供的市政给水管线。管线沿施工现场各楼里侧呈环状分布，供给五幢楼生产生活用水和生活区用水及消防用水。管材采用镀锌钢管，丝扣连接，埋深1米。在市政给水引入管口加DN100闸阀一个和DN100水表一块，在各楼分支部位加闸阀，在施工高度达20米时，在各楼设DN100MM立管两根，在各楼层设DN20阀门一个，由管道泵供水，以保证供水的连续性和稳定性。在施工现场设八个消火栓，在各楼层设消火栓两个，和给水立管合用一根立管。消火栓口径采用DN65MM，水龙带长度为25米，枪嘴为19MM。给水立管在冬季采用岩棉管保温，外缠玻璃丝布。为保证四层以上用水，在现场设水泵房和水箱，给水泵采用DN50管道泵，消防泵采用DL100-4立式泵。水箱容积为10-15M3。在生活区设DN40生活给水管，在给水干管上接一根DN50水管供搅拌站用水，在生活区内厕所设自动冲洗水箱。临时水管线施工完毕后，以0.9Mpa压力做水压试验，以保证供水的可靠性。 施工现场排水施工现场排水分生产生活用水排放和雨水排放。生产生活排水采用DN200MM水泥管，埋深1.5-2米。坡度为0.006,将生产、生活污水收集在一起合并排放到甲方指定的市政污水管线。在现场搅拌站设立沉淀池，过滤池，以排放搅拌站的污水。搅拌站的污水池由专人负责清掏，以免堵塞管路。在大门口设车辆冲洗池及冲洗篦子，以保证文明施工。在生活区及现场厕所设立化粪池，化粪池由专人负责定期清掏。1.3.6生产生活设施布置在施工现场东侧设材料办公室两间,机械设备库房油漆库房及五金仓库各一间，设一幢二层楼房供项目部管理人员办公及住宿用，上、下层各15间，二层为住宿及会议室（四间会议室），一层为办公室，设管理人员食堂、卫生间、开水房、淋浴间。在施工现场西侧设立职工生活区，共设双层活动房（5.9*12平方米）10栋 ,以满足高峰时人员住宿,生活区和施工现场之间设立围墙,在中部设大门,在西侧南设职工食堂、洗浴间、小卖部及卫生间,在食堂和宿舍之间为职工教育园地,卫生间东设两座2*2*2.5立方米化粪池与城市污水管网相接。 在搅拌站设三座2*2*1.5立方米沉淀池、过滤池、清水池处理搅拌站废水。清水池内装10米扬程潜水泵排水至高水箱重复利用。2、 主要分项工程施工方法2.1 测量与放线2.1.1、准备工作(1) 熟悉图纸上各楼四条控制轴线与各给定坐标点及相互连线的角度和距离关系,并画出反映相应关系的草图,在草图上,各项数据应标注清楚,使放线人员做到心中有数.(2) 到法定检测部门检测测量仪器精度是否满足要求。(3) 了解现场的规划布置情况，有利于将控制点选在便于通视、不影响施工、能长期保存的地方。2.1.2、平面控制与控制点的引测（1） 根据测绘院和甲方提供的坐标点（甲、乙、丙、丁四点）遵照先整体后局部的原则设置以50m为间距的控制方格网与各栋楼四条边轴线的主控点，并利用给定点方1进行校核。放线人员在确定各楼及方格网主控点以后，应报请技术负责人进行复验。技术负责人要尽量用不同于放线人的测设方法进行复验。复验合格后请监理方检查。在监理认可后，在控制点做明显标志并根据周围情况做相应保护措施。如做1.2m长预制混凝土桩打入地下冻土层下，保证其牢固不移动，并做红三角标志。 （2） 高程引测时，当所给水准点多于一点时，应对所给水准点用往返法测定高差，进行校验，校验合格后再进行引测。各引测的水准点视距不宜大于70m，其地点选择与轴线控制点相同。 2.1.3、±0000以下标高用水准仪和塔尺引测。±0.000以上用钢尺沿结构外墙边柱或电梯井、楼梯间向上竖直测量。每层至少3处向上引测以便于相互校核和适应分段需要。 各层轴线用经纬仪由各轴线控制点向上投影引测。2.1.4、沉降观测 本工程需对塔吊和建筑物进行沉降观测。沉降观测采用闭合法，且要做到“一稳定，四固定”，“一稳定”指观测依据的基准点、工作基点和被观测物上的观测点要位置稳定。“四固定”指所用仪器、设备要固定，观测人要固定，相关的条件、环境要基本相同，观测的路线、镜位和方法要固定。沉降观测点应选在地面牢固不易变形且相互连接能目视闭合的多个基点。各基点距观测点3050m，其做法采用前面提到的预制桩式，且基点帽头为不锈钢制成。 观测点设在各栋楼四个边轴线与±0.000相交处，墙内预埋一根20cm长8号槽钢，平面向上，保持水平。槽钢仅有1cm露出墙面，并刷防锈漆，塔吊可在铁架上弹±0.000墨线做观测点。在观测点固定后及时进行第一次观测，以后结构每增加一层进行一次观测并记录观测结果。如发现异常情况应及时汇报。 2.1.5平面控制根据测绘院和甲方提供的坐标点,根据先整体后局部的原则,设置控制点,采用坐标法定出各栋号的主点、主轴线，经校核无误后定出现场的平面控制网。根据主轴线的平面控制网，在地质坚固、便于通视、能长期保存的地方设置轴线控制桩点、红三角标志，用经纬仪根据控制桩点和红三角标志，把轴线投射到每层结构面上。2.1.6 测量步骤 检验测量仪器精度是否符合要求；根据图纸标出施测位置的相互关系图，然后进行测量。放出控制线，设置引桩自检合格后，由技术人员复检，最后由监理工程师终检，合格后进行标识，并作为施工依据。2.1.7 标高控制以甲方和测绘院提供的水准点为依据，计算±0.00相对标高，基础标高用水准仪和塔尺直接引测控制，楼层标高用钢尺传递，每层均在外墙自±0.00标高线向上量取以消除累计误差。在施测过程中，同时考虑温差、高差传递及尺本身存在的误差。2.1.8轴线传递主体到达首层后，将各控制轴线投测到首层外墙皮上，以上各层均依此为基准，用经纬仪投测。严格按测量规范要求，进行测量精度控制，结构垂直度每层进行控制。为保证轴线测量精度，采用内控外控相结合的方法，即将建筑物四周控制桩点用经纬仪引测到各结构层控制轴线两道横向控制轴线，并通过各楼层面予留200孔洞用大线坠和铅直仪引测到各施工层以校核外控轴线的精确度（详见右图）。层间垂直度允许偏差±3mm，总高度偏差不大于3H/10000，且不大于±10mm。2.1.9 结构沉降观测按照设计要求位置，在结构施工时，埋设沉降观测点，按设计要求时间做沉降观测，认真记录，形成资料。观测范围：塔吊、建筑物自身沉降、业主要求的其他观测项目。观测要求：变形观测的基准点、工作基点和被观测物上的变形观测点的点位要稳定。固定使用观测用仪器、设备，指定专人进行观测，观测的路线、镜位、程序和方法要固定。观察井1集水井降水井观察井22.2、基坑降水按业主提供的“99技256号林业大学教师住宅楼岩土工程勘察简明报告”，在自然地坪面下2米左右有地潜水，土方开挖应提前进行降水。各栋号采用沿基坑四周布置300陶粒砼管大口井，井深设计15米，井与井之间15米，井口距外轴线5.0米，安装潜水泵集中降水至静止水位在基座500mm以下时开始挖土。2.3 土方开挖 各栋号基坑全部采用反铲挖土机大面积机械开挖形式，自卸汽车配合土方外运至场区指定地点存放1/3，以备回填。自1#3#4#5#2#，为充分节约资金，采用放坡大开挖，放坡系数1:0.75。开挖过程中沿基础垫层外留500工作面，工作面外沿基坑四周设300mm×400mm120砖砌排水沟，每坑设6个深1200 mm，800集水井，安装潜水泵增强降水效果。喷射混凝土，6 200双向网片，栽16钢筋30mm宽BW止水条1:0.754005005000钢筋混凝土底板细石砼保护层卷材防水层20厚1:2水泥砂浆找平层100厚C10砼垫层降水井2.4、模板工程拆模后剔除木块，然后割断螺栓头，用1：2.5水泥砂浆封堵，防止渗水。内外楞38*3.5钢管穿墙螺栓2020长短钢筋30厚30*50木块 2.4.1 地下室墙壁模板采用地上剪力墙结构用的钢大模板，高度不足部分采用竹塑大片模钉木框拼接,设20加焊止水环穿墙螺栓,间距1200mm,地下室补层高部分模板与钢大模板的连接如图示。为防止模板缝漏浆，沿模板四周嵌10mm厚海绵条。5mm橡胶条3mm2.4.2住宅楼剪力墙采用全钢大模板，每层以伸缩缝为界划分为两个流水段,详见大模板平面布置图,3、4、5#楼各6个单元,模板按4个单位配置,分4段进行流水;1、2#楼各5个单元,模板按5段流水设置。大模板采用槽钢与6mm厚钢板焊接而成体系，具体配置方案与数量见后附具体详图。为防止大模板接缝跑浆漏浆，在转角处用加厚阳角企口，在设备层及首层墙体竖向接茬处大模板设加厚企口槽，加橡胶条挤紧，见上图。斜撑为30*30方木加角钢50厚木板19004506*2502.4.3为防止门窗预留洞变形,预留洞模板加斜撑.2.4.4楼板按三层模板量配置；楼板模板采用2440*1220*12mm厚竹塑胶合板，为保证楼板下与墙交接处阴角顺直，在板下四周边设50*50角钢，剪力墙拆模后立即用100mm宽板条不少于1.5m高将洞口三面用铁丝绑扎以利成品保护。大龙骨采用100×100mm方木，小龙骨采用75×100mm方木，采用碗扣脚手架快拆支撑，立杆间距900mm，按三层模板量配置可满足月进度5-6层的施工速度；楼板支模前先在墙顶侧面弹下皮水平线，保证模板在一个标高。2.4.5 梁板模板支撑采用碗扣架，其优点是组拆简单，运输方便，杆件个部轴向连接，力学性能好，工作安全可靠。2.4.6抗震缝剪力墙支模方法A、 抗震缝另一侧剪力墙支模须在一侧剪力墙模板拆除后另一道剪力墙钢筋绑扎进行施工。B、 抗震缝处两剪力墙净距200MM。C、 采用大钢模板不设支腿进行支设，利用已施工剪力墙加固与支顶。见下图：将要施工的混凝土墙已施工剪力墙M18螺母予埋25钢管外侧端焊M16螺母，M18螺栓顶剪力墙外模100025钢管端焊穿墙螺栓加固剪力墙内模2.5 钢筋工程钢筋进场时，应附有厂家的质量证明书及某某市准用证，并且按规定取样复试。所有钢筋必须在质量证明齐全及复试合格后，才能使用。钢筋绑扎前，应在监理工程师的监督下按要求对电弧焊、电渣压力焊接头取样试验，合格后才开始大面积施工，在施工时应取够试件的组数，对从事焊接的工人必须持有效期内的上岗证上岗作业。2.5.1 钢筋下料钢筋由项目部放样组统一放样，现场施工前，首先由钢筋放样员按设计图纸及施工规范翻样，由土建专业技术人员核对签字后，下发给施工队，施工队拿到料单，核对无误后，按料单下料。下料时应统筹考虑，长短结合，注意提高钢筋的利用率。2.5.2 钢筋连接钢筋的连接方式采用以下形式：柱的竖向主筋接头采用机械接头或电渣压力焊，直径20mm以上的水平钢筋采用机械连接，直径20mm以下的钢筋以绑扎接头为主。 2.5.3 钢筋绑扎安装2.5.3.1 柱墙钢筋绑扎剪力墙暗柱主筋采用电渣压力焊接长，其余部位的墙体钢筋均可搭接，搭接长度45d。外墙底层钢筋一次绑扎到位，不再插筋搭接。内墙钢筋均在底板插筋，底板砼找完后，墙体钢筋在此错开搭接，以上墙体筋均在楼板以上错开搭接。柱子箍筋由上往下采用缠扣绑扎，箍筋末端弯成135度，平直段长度10d，弯钩叠合处沿柱竖筋交错布置绑扎。墙体竖筋在内，水平筋在外，应逐点绑扎，双排钢筋之间应绑S钩和梯子型支撑筋，以控制两排筋间距，间距1000-1500mm。钢筋外皮用塑料卡垫块以确保保护层厚度。合模后，对伸出的竖向钢筋进行修整，在大模板上口设立筋定距框，如下图。浇筑砼时专人看管，浇筑砼后再次调整以保证钢筋位置准确。 2.5.3.2 底板钢筋绑扎底板钢筋的相交点须全数绑扎，双层网片之间摆放钢筋马凳，间距1000mm。底板钢筋连接采用闪光对焊连接与搭接相结合的方式，将接头位置错开，上铁搭接在支座，下铁搭接在跨中，钢筋搭接处，应在中心和两端用铁丝扎牢。墙柱插筋，应伸至底板下层网片，并绑扎牢固予以固定，为防止浇筑砼时移位，可附加钢筋电焊焊牢。2.5.3.3 楼板钢筋绑扎工艺流程：清理模板弹板钢筋间距线绑下层受力筋绑上层受力筋和负弯矩钢筋。摆放受力筋时，沿板短向的受力筋应位于下边（下层网片）和上边(上层网片)。绑扎板筋采用顺扣，双向板钢筋的相交点全部绑扎。双层网片间须加设马凳，以确保上层网片位置，马凳间距1000mm。板的负弯矩钢筋须全数绑扎，下面支设形支撑，绑扎完毕不得在上面行走，以防减小钢筋的有效高度，楼板下层钢筋保护层全部采用塑料垫块。2.5.3.4楼梯钢筋工艺流程：画位置线绑主筋绑分布筋。在楼梯底模上面画主筋和分布筋的位置线，先绑主筋再绑分布筋、每个交点均要绑扎。2.5.3.5 洞口钢筋边长或直径小于300mm的预留洞口，板或墙内钢筋不得切断，可绕过洞口。洞口较大时，按照图纸要求，在洞口附加钢筋或增设梁柱以加强。2.6、混凝土工程2.6.1 考虑冬期施工±0.00以下结构混凝土采用商品混凝土，地上结构混凝土全部采用现场自拌混凝土，搅拌站设4台JS500双卧轴强制式搅拌机，2台PLD800和PLD1200砂、石料及掺加料自动配料机，2台HBT80和1台HBT60拖式混凝土泵,2台ZL30装载机，3座50T立式散装水泥筒仓加工工程砼，由拖式砼泵分五路分别泵送至浇筑地点，采用插入式振捣棒和平板振捣器将砼捣固密实。2.6.2 混凝土搅拌 根据配合比确定每盘各种材料用量，分别固定好水泥、砂、石各个标量，每次开盘前测定骨料电脑计量装置误差情况及含水量情况，及时调整配合比。 为使混凝土搅拌均匀，自全部拌合料装入搅拌机中起到混凝土开始卸料止，不少
