北京框剪结构高层住宅楼及车库工程BM连锁砌块砌筑施工方案(详图丰富).doc

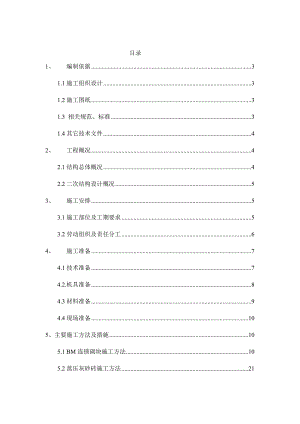

目录1、编制依据31.1施工组织设计31.2施工图纸31.3 相关规范、标准31.4其它技术文件42、工程概况42.1结构总体概况42.2二次结构设计概况53、施工安排53.1施工部位及工期要求53.2劳动组织及责任分工64、施工准备74.1技术准备74.2.机具准备84.3材料准备94.4现场准备105、主要施工方法及措施105.1 BM连锁砌块施工方法105.2蒸压灰砂砖施工方法215.3排气道施工216、与水电专业的配合246.1水电洞口的预留及留槽246.2与通风专业配合246.3与电气专业配合246.4与水电专业配合的相关规定247材料检验及现场检测257.1材料进场检验257.2现场检测268 质量要求278.1 质量控制项目278.2 允许偏差和检查方法278.3其它技术质量要求289成品保护2910安全注意事项及文明施工2910.1安全注意事项2910.2 文明施工3011安全保证措施3011.1安全管理方针3011.2安全组织保证体系3011.3安全管理制度3011.4安全管理工作311、 编制依据 1.1施工组织设计 某某新城居住区615、621地块职工安置住宅项目4-1#楼、4-2#楼及2#地下车库施工组织设计1.2施工图纸 施工图纸表 表1-2-1序号内容编号备注12#车库建筑图建总1、建总2、建防1-46施工依据24-1#建筑图建总1、建总2、建1-21施工依据34-2#建筑图建总1、建总2、建1-21施工依据1.3 相关规范、标准 规范标准表 表1-3-1序号内容编号备注1建筑工程施工质量验收统一标准GB50300-2013验收依据2混凝土结构工程施工及验收规范2011年版GB50204-2002验收依据3砌体工程施工质量验收规范GB50203-2011验收依据4砌体结构工程施工规范GB50924-2014施工依据5建筑施工测量技术规程DB11/T446-2007施工依据6混凝土结构后锚固技术规程JGJ 145-2013施工依据7混凝土质量控制标准GB50164-2011验收依据8建筑施工现场用电安全规范JGJ46-2005施工依据9建筑工程冬期施工规程JGJ/T104-2011施工依据10轻集料混凝土小型空心砌块GB/T15229-2002施工依据11混凝土小型空心砌块灌孔混凝土JC861-2008施工依据12BM轻集料隔墙连锁砌块11BJZ58验收依据13混凝土小型空心砌块建筑技术规程JGJT/14-2011施工依据14蒸压灰砂砖GB119451999施工依据15砌体填充墙结构构造12G614-1施工依据16住宅排气道(一) 07J916-1施工依据17建筑安装分项工程施工工艺规程（第二分册）DBJ/T01-26-2003施工依据18建筑结构长城杯工程质量评审标准DB11T 1074-2014验收依据19建筑施工高处作业安全技术规范JGJ80-2001施工指导20北京市建筑工程施工安全操作规程DBJ01-62-2002施工指导1.4其它技术文件北京市开创与评审建筑结构长城杯工程实施指南 2、 工程概况 2.1结构总体概况 总体概况表 表2-1-1序号项 目内 容1工程名称某某新城居住区615、621地块职工安置住宅项目4-1#楼、4-2#楼及2#车库工程2工程地址北京市朝阳区大郊亭3建筑规模总建筑面积为137176.43m24结构类型框架-剪力墙结构5建筑层数2#车库地下4层，住宅楼地下5层，4-1#楼地上28层，4-2#楼地上34层6建筑面积2#车库79720、4-1#楼32340.95、4-2#楼25115.487建设单位8监理单位9施工单位10设计单位11合同承包范围包括但不限于：建筑工程、装饰工程、电气工程、给排水工程、消防水工程、采暖工程、通风空调工程12招标文件工期求工期：开工日期2013年10月17日，竣工日期2016年5月31日13招标文件安全、文明施工要求符合北京市关于绿色工地的有关要求14招标文件质量要求质量等级合格，创北京市结构长城杯2.2二次结构设计概况 二次结构设计概表 表2-2-14-1#楼、4-2#楼及2#车库建筑面积137176.43m2层数2#车库地下4层4-1#楼地下5层、地上28层，4-2#楼地下5层、地上34层层高2#车库地下五层3.440m，地下四、三层3.400m，地下二层3.650m4-1#楼4-2#楼地下：3.440m、3.400m、3.450m、3.390m地上：2.85m、2.96m抗震设防烈度8度安全等级二级填充墙及隔墙容重不大于10KN/m³砌体结构质量等级B级砌筑墙体厚度300mm、250mm、200mm、150mm、100mm混凝土芯柱、系梁均使用C20细石混凝土芯柱钢筋12、6水平系梁钢筋10、43、 施工安排3.1施工部位及工期要求 施工工期表 表3-1-1 时间部位开始时间结束时间工期（天数）2#车库2015年月日2015年月日4-1#楼2015年月日2015年月日4-2#楼2015年月日2015年月日3.2劳动组织及责任分工3.2.1管理层（工长）负责人 项目经理：本工程质量、安全的第一责任人，全面负责工程实施。生产经理：二次结构施工现场的协调。技术经理：负责项目经理部全面技术、质量工作。技术员：负责二次结构工程施工方案编制及方案交底工作。试验管理技术员：负责指导、监督砌块、砂浆的取样及送样工作。混凝土工程负责人：对二次结构工程进行技术交底；对施工过程进行监控；二次结构工程验收。土建质检员：对二次结构工程质量进行监控、检查，督促不合格项目的整改。3.2.2劳务层负责人（1）4-1#楼周边车库区域：技术负责人： 全面负责技术工作；贯彻交底执行情况 。（2）4-2#楼周边车库区域：技术负责人： 全面负责技术工作；贯彻交底执行情况 。3.2.3工人数量及分工（1）4-1#楼周边车库区域 4-1#楼周边车库工人数量及分工表 表3-2-1 施工部位工种数量瓦工20木工10植筋工6钢筋工12混凝工土12电工2（1）4-2#楼区域 4-2#楼周边车库工人数量及分工表 表3-2-2 施工部位工种数量瓦工15木工8植筋工6钢筋工10混凝工土8电工23.2.4操作职责分工瓦工：砌块砌筑。木工：水平系梁的模板支撑。植筋工：植筋孔的钻孔、清理及植筋。钢筋工：水平系梁、拉结筋的钢筋绑扎。混凝土工：直接对混凝土浇筑顺序，浇筑方法及分层浇筑进行现场操作。电工：负责混凝土浇筑、植筋钻孔过程中所用机具的安全电力供应工作。4、 施工准备4.1技术准备4.1.1 现场养护箱设置环境准备混凝土标准养护条件温度20±2，湿度95%。4.1.2 试验设备的准备现场实验室需要准备坍落度测定桶、试模、振动台、高低温温度计、测温百叶箱等，具体数量见下表。 试验设备准备表 表4-1-1序号材料名称型号规格数量进场时间1坍落度测定桶200×100×300mm2套2015年3月1日2混凝土试模100×100×100mm10组2015年3月1日3砂浆试模70.7×70.7×70.7mm10组2015年3月1日4振动台/1台2015年3月1日5高低温温度计-20+502个2015年3月1日6测温百叶箱/1个2015年3月1日4.1.3材料取样复试 砌体结构中的砌块、砌筑砂浆、混凝土、钢筋等原材料应进行进场检验及取样复试，取样复试应符合各类材料取样复试相关标准规定。4.1.3 其它准备(1)主体结构施工完毕，质量合格并通过验收后。认真熟悉建筑施工图纸，根据设计图纸要求和国家现行规范及工艺规程编制施工方案并向班组进行技术交底，进行样板间的施工。(2)每层楼面要弹出轴线、墙身线、构造柱位置线、水平系梁位置线、拉结筋位置线、门窗洞口位置线、管道预留洞位置及标高线，经复核符合设计图纸要求，并办理预检手续，并通过监理单位验收。（2）进行二层结构施工方案交底，熟悉分部分项施工方案，学习施工验收规范和质量检查评定标准。（3）由项目部测量人员对各部位轴线、构件界面尺寸、标高等进行复核，确保准确无误。（4）同混凝土供应商沟通，确定配合比及混凝土其它技术参数。（5）做好砌块、砂浆、植筋拉拔及混凝土见证取样和试验计划。（6）砌筑隔墙部位的楼地面应清扫干净，剔除楼板表面的浮浆、结块，并在施工的前一天将与隔墙部位接触的楼地面和立墙洒水湿润。（7）立皮数杆：皮数杆上注明门窗洞口、水平系梁、实心块的尺寸标高。按标高立好皮数杆，转角处距墙皮或墙角50mm设置皮数杆。皮数杆应垂直、牢固、标高一致。4.2.机具准备(1)隔墙砌筑用具：手推车、胶皮管、铁锹、灰桶、喷水壶、皮数杆、托线板、线坠、水平尺、小白线、瓦刀、大铲、铁锨工具袋等。(2)主要机具准备一览表 机具准备表 表4-2-1机具名称型号规格数量机具名称型号规格数量电锤TE10-148台混凝土罐车8m³4辆手枪钻16mm（带钻头）4台切割机355mm4台云石机110mm6台振捣棒HZ6X-306根铝合金刮杠2m4根水平尺600/1200mm6把门型脚手架600*1200*180015套配电箱220V8套4.3材料准备根据施工图纸进行工程量计算，确定材料种类及各阶段材料用量（由预算和工长根据现场实际进度提材料用量），进行定货采购，与厂家签定供货合同，确保工程施工顺利进行。(1) 砌块、砂浆类型选用表 砌块、砂浆类型选用表 表4-3-1部位砌块类型耐火极限强度等级砂浆类型外墙BM轻集料隔墙连锁砌块/Mu5.0专用砌筑粘结剂内墙BM轻集料隔墙连锁砌块/Mu3.5专用砌筑粘结剂卫生间BM轻集料隔墙连锁砌块/Mu5.0专用砌筑粘结剂防火分区隔墙BM轻集料隔墙连锁砌块3hMu3.5专用砌筑粘结剂公共楼梯间BM轻集料隔墙连锁砌块2hMu3.5专用砌筑粘结剂电气、设备用房隔墙BM轻集料隔墙连锁砌块2hMu3.5专用砌筑粘结剂公共部分管井BM轻集料隔墙连锁砌块1hMu3.5专用砌筑粘结剂车库底板接触土壤处蒸压灰砂实心砖/Mu10M5水泥砂浆(2) 砌块选型表： 砌块选型表 表 4-3-2序号墙厚（mm）砌块类型1100BM90-1、BM90-2、BM90-32150BM140-1、BM140-2、BM140-3、BM140-43200BM190-1、BM190-2、BM190-3、BM190-44250BM240-1、BM240-2、BM240-3、BM240-4（3）钢筋、混凝土种类选用表 钢筋、混凝土种类选用表 表4-3-3构造类别钢筋种类混凝土种类截面尺寸芯柱主筋12箍筋6C20细石混凝土同砌块1个芯孔水平系梁主筋10箍筋4C20细石混凝土墙厚×200mm(4)化学植筋胶水平系梁、芯柱钢筋采用化学植筋胶和主体结构连接，根据现场实际情况采购化学植筋胶。4.4现场准备根据建筑装修阶段的现场平面布置，现场布置砌体材料堆场。每个主楼使用1台施工电梯，根据施工电梯的布置，用于砌筑材料的运输。主楼每层划分一个施工流水段，车库每层以19轴处南北后浇带划分两个施工流水段。5、主要施工方法及措施5.1 BM连锁砌块施工方法5.1.1连锁砌块施工工艺流程墙体测量放线芯柱及水平系梁钢筋植筋砌块撂底排列调配专用粘结剂主规格砌块砌筑水电预埋管随砌随埋校正灌注芯柱及水平系梁混凝土砌筑完成沉实7天补齐顶缝检查验收5.1.2连锁砌块施工要点5.1.2.1砌块撂底排列本工程撂底后的砌块外表面均需在结构墙边线内5mm内，在抹灰后与结构墙皮平。底皮砖必须在砖孔内灌满C20混凝土并振捣密实后才能继续往上砌筑。5.1.2.2测量放线(1)楼面隔墙测量放线时应按结构施工时主轴控制线进行，应保证各轴线间的水平距离相等且方正。(2)平面控制时应在楼面上弹出墙身线、芯柱位置线、抱框(门窗洞口、设备预留洞口)位置线、墙面上水电预留洞口的位置线，相对应的芯柱与顶面梁板的位置采用挂垂直线的方法进行控制。(3)高度控制时应根据建筑标高1.0米线进行控制，垂直墙或柱上应标出混凝土基座、水平系梁、门窗过梁的位置线，保证本单元标高相等。皮数杆上除此内容外，在各拉结筋位置线之间应标出砌块的皮数。5.1.2.3钢筋植筋(1)芯柱、抱框、水平系梁等与主体结构的拉结采用植筋时做法如下:由植筋单位提供相关技术文件及施工现场的技术指导工作，材料选用采用化学植筋胶，并配备钻孔机械、清孔工具等。(2)植筋的施工温度范围：-1550，主要植筋规格为10、12。(3)主要施工方法:钻孔：锚固钢筋时，在基材上用电锤或其它钻孔设备钻出符合要求的孔径。清孔：孔内粉尘用毛刷或风机反复清刷至少三遍以上。注胶：将植筋胶中的A料、B料进行充分混合，放入孔内，胶量应满足钢筋插入后孔内胶体填充饱满。植筋：植筋位置根据楼层建筑1.0米线进行控制，植筋打孔孔径应大于植入钢筋规格一个型号、孔深为植入钢筋型号的10d（若楼板厚度10d，以上芯柱钢筋贯穿楼板，钢筋采用绑扎搭接，搭接长度为50d，上下分别锚固在芯柱混凝土中），用毛刷、风管将孔内浮灰清理干净。植筋胶使用应严格按照产品说明书进行操作。将钢筋插入孔内(可用旋转或冲的方法)，在胶固化前禁止扰动钢筋，以免影响锚固效果。5.1.2.4砌体砌筑（1）施工采用的砌块产品龄期不应小于28d。（2）根据建筑施工图纸在楼（地）面弹出轴线、墙边线、门窗洞口线、芯柱等位置线及标高线。其中轴线控制线为200控制线即轴线向外量200mm作为控制砌块砌筑使用标准。标高控制线为混凝土结构上已放的建筑1米线。（3）砌筑前应根据砌块皮数制作皮数杆，用30×40的木料制作，皮数杆上应注明门窗洞口标高，水平系梁等标高，皮数杆间距1.52.0m，墙体转角处设皮数杆，一般距墙或墙角50为宜，皮数杆应垂直、牢固、标高一致，立完后应经复核。（4）选砖：棱角整齐，无弯曲、裂纹、颜色均匀、规格基本一致的砖。（5）砌块应从门洞口向两边排，尽量采用主砌块，辅助砌块用于错缝，不足主、半砌块尺寸时可以切割。具体见排砖图。（6）BM轻集料连锁砌块采用专用砌筑粘结剂，水平缝和竖缝宽度4-6mm，水平缝满铺，竖缝只在砌块两端抹薄缝粘结砂浆挤紧。具体砌筑方法见下图：图1：竖缝砌筑方法图（7）砖砌体的灰缝应横平竖直、厚度均匀，并应填满粘结剂，水平灰缝按净面积计算粘结剂饱满度不应低于90%。（8）小砌块墙体应孔对孔、肋对肋错缝搭砌。单排孔小砌块的搭接长度应为块体长度的1/2。（9）每步墙砌筑完后，应随即刮平墙体灰缝。（10）需要移动已砌好的砌块或对被撞动的砌块进行修整时，应清除原有砂浆，重新铺浆砌筑。（11）墙体转角处及交接处应同时砌起，不能同时砌起时，应留置斜槎，斜槎长高比不小于1/2；每天砌筑高度不宜超过1.5m。 （12）卫生间墙底部宜现浇与填充墙同厚度的C20混凝土坎台，坎台无需配筋，其高度200mm，具体做法见下图： 图2：地面隔墙基础做法图（13）穿过隔墙的管道缝隙用C20微膨胀混凝土紧密填实。（14）填充墙与承重主体结构间的空（缝）隙部位施工，应在填充墙砌筑7d后进行。5.1.2.5芯柱施工（1）每根芯柱的柱脚部位应采用带清扫口的U型砌留操作孔，以便清除芯柱孔洞内掉落的砂浆及其他杂物。（2）芯柱混凝土必须待墙体砌筑砂浆达到1Mpa时，方可浇灌。混凝土应按连续浇筑、分层（300mm-500mm）捣实的原则进行操作。应预先计算每个芯柱的混凝土用量，按计量浇筑混凝土。每3皮砌块浇筑一次，并用20钢筋捣实一次。5.1.2.6墙体砌筑排列节点图(注：以下为90和90墙、190和190墙、90和190墙排列节点，90和140墙、140和140墙、140和190墙和以上类似)图3：90厚墙转角部位奇数皮平面图 图4：90厚墙转角部位偶数皮平面图 图5：90厚墙丁字交接奇数皮平面图 图6：90厚墙丁字交接偶数皮平面图图7：90厚墙十字交接奇数皮平面图 图8：90厚墙十字交接偶数皮平面图 图9：190厚墙转角部位奇数皮平面图 图10：190厚墙转角部位偶数皮平面图图11：190厚墙十字交接奇数皮平面图 图12：190厚墙十字交接偶数皮平面图 图13：190与90厚墙转角部位奇数皮平面图 图14：190与90厚墙转角部位偶数皮平面图图15：190与90厚墙丁字交接奇数皮平面图 图16：190与90厚墙丁字交接偶数皮平面图 图17：190与90厚墙十字交接奇数皮平面图 图18：190与90厚墙十字交接偶数皮平面图5.1.3砌块与混凝土结构的连接5.1.3.1 填充墙与剪力墙连接填充墙与剪力墙采用软连接，砌块与剪力墙之间留20mm宽缝隙，内填模塑聚苯板，两端抹专用砌筑砂浆，如图：图19：填充墙与剪力墙采用软连接5.1.3.2填充墙与楼板（梁）连接（1）当填充墙最后一皮砖与楼板（梁）间距<30mm时，用DP砂浆捻实，间距在30mm-50mm时，用C20细石混凝土灌实。具体如下图：图20：填充墙与楼板（梁）间距50mm做法（2）当填充墙最后一皮砖与楼板（梁）间距为50mm时，用多孔砖平砌，间距为100mm时用BM-4平砌，间距为200mm时用BM-3平砌。具体如下图：图21：填充墙与楼板（梁）间距50、100、200mm做法（3）当填充墙最后一皮砖与楼板（梁）间距为50-100mm时，用多孔砖斜砌，间距为100mm-200mm时用BM-4斜砌。具体如下图：图22：填充墙与楼板（梁）间距50-100mm、100-200mm做法5.1.4砌体墙顶部与板（梁）底连接处插筋设置当墙长5m时，砌体墙顶部与板（梁）底连接处设置插筋，间距1m，植入板（梁）深度为10d，锚固长度为200mm（直锚），灌混凝土高度为最上皮整砖至板（梁）底，以防止墙体出平面外而破坏，如下图所示：图23：墙长5m墙体顶部做法图5.1.5芯柱设置（1）当填充墙长度5m时，应在墙中段设置芯柱，且芯柱与框架柱、芯柱与芯柱之间的距离不宜4m，门、窗洞口两边设置芯柱。（2）芯柱做法：墙厚200mm时，配置112钢筋并浇筑C20混凝土；墙厚200mm时，配置212钢筋并浇筑C20混凝土。具体做法如下（b为墙厚）：图24：芯柱做法图门洞口两侧的芯柱，钢筋锚入洞口上的系梁即可，锚入段钢筋弯折长度为15d；窗洞口一侧芯柱上下贯通，另一侧上下分别锚入水平系梁，锚固方式同门洞口设置。（3）芯柱插筋与梁板连接：芯柱插筋与梁板连接通过植筋与梁板连接，植筋深度10d，具体做法如下：图25：芯柱插筋与梁板连接做法图（4）芯柱插筋与楼板连接：芯柱插筋与楼板连接通过植筋与楼板连接，植筋深度10d，具体做法如下：图26：芯柱插筋与楼板连接做法图5.1.6水平系梁设置砌块墙于门窗、洞顶高度处，以及无洞口墙体1/2高处（或设置高度同相邻墙体门、窗洞口上部系梁高度），均应设置一道通长现浇钢筋混凝土系梁。（1）水平系梁钢筋通过化学植筋与主体柱、墙锚接，水平系梁钢筋锚入主体柱、墙的深度为10d，具体做法见下图：图27：水平系梁钢筋与主体柱墙锚接做法（2）水平系梁的纵向钢筋为310，箍筋4250，系梁内浇筑C20混凝土，140厚、190厚、240厚、290厚墙水平系梁采用U形块做系梁模板，90厚墙水平系梁为支模现浇。具体做法见下图：图28：水平系梁做法（3）90厚墙水平系梁模板采用12mm厚多层板做侧帮，50×100木方作为主楞，直径14对拉螺栓加紧，对拉螺栓上下各一道，间距800mm布置，具体做法见下图：图29：90厚墙水平系梁模板支设示意图（4）门窗洞口水平系梁下采用多层板和木方作为支撑，50×100木方作为主楞和次楞。纵向次楞在墙厚宽度范围内布置两道，横向主楞在门、窗洞口宽度范围内布置，间距600mm。竖向用50×100木方作为支撑，木方间距600mm，沿木方高度范围内用铁钉钉两道50×100木方，对支撑体系进行加固。图30：门窗洞口处水平系梁支撑示意图5.1.7门窗洞过梁设置当门窗洞1.5m时，可用过梁块内配置310钢筋作为过梁，过梁钢筋伸入芯柱且弯折15d，混凝土为C20混凝土；当门窗洞1.5m时，洞口上部应现浇混凝土过梁，且过梁与系梁结合并沿墙贯通且与两端框架柱、构造柱或墙体连接。5.2蒸压灰砂砖施工方法5.2.1蒸压灰砂砖施工流程墙体测量放线砌块排列调配砂浆主规格砌块砌筑校正砌筑完成检查验收5.2.2施工要点（1）本工程蒸压灰砂砖仅使用在车库回填土与土壤接触区域。（2）砖砌体的灰缝应横平竖直，厚度均匀。水平灰缝厚度和竖向灰缝厚度为10mm。（3）对不能同时砌筑的临时间断处应砌成斜槎，其中普通砖砌体的斜槎水平投影长度不应小于高度的2/3。（4）蒸压灰砂砖砌于填充墙下部，墙厚同填充墙墙厚。（5）车库地下五层隔墙应在完成房心回填及地面做法后砌筑，室内地面以下强身应采用蒸压灰砂实心砖砌筑，具体做法如下图：图29：地面隔墙基础做法图5.3排气道施工5.3.1排气道制作质量、搬运、堆放要求(1)变截面式排气道用水泥砂浆钢丝网或水泥砂浆玻纤网制作，截面尺寸：厨房间为250×250mm、250×300mm、400×300mm、500×300mm、500×400mm、卫生间为250×250mm、250×300mm。(2) 排气道内、外表面应平整无孔洞和裂缝，端面平整且无毛边，尺寸准确。排风口根据设计要求为专利产品设在短边或长边均可。(3) 排气道进风口下方应标明产品标志、生产厂家及生产日期，标明表示气流方向的箭头“”朝上。(4)搬运排气道时，必须用双手兜底平抬，轻抬轻放，避免破坏，严禁操作人员在排气道上踩踏。(5)排气道运输途中应平放，堆放高度不应大于6层，每层之间应加垫木，垫木位置应符合要求。(6)在场内堆放排气道时，应选平坦坚实的场地，层层设垫木，高度一致，堆放高度不得超过6层，不得在管道上行走或堆放其它物品。5.3.2排气道施工技术要求(1) 排气道安装应在主体结构验收结束、工程管道安装完成后，楼地面、墙面装修前进行，由下向上逐层安装。出屋面的排风道安装应在屋面保温层、防水层施工之前进行。(2)楼面预留排风道孔洞位置要准确，保证各层预留排风道孔洞上下垂直，否则要处理到符合要求后方可进行安装。安装前必须对通风道进行检查，并核对型号及层号，清除毛边。(3)安装时必须严格按产品型号代号的标记，按顺序安装，安装时绝不能错装，排气道应进行编号，安装时严格按编号和表示气流方向的“”安装，绝不能上下颠倒。(4)楼板必须满足通风道的荷载，首层安装时用1：2水泥砂浆找平，排气道端面采用对接连接的方法。上下管道的所有接缝处均应绝对密封，特别是管道孔内隔墙板之间、贴墙的管道壁之间的密封，否则，必然导致串烟串味。5.7.3.2.排风道安装(1)、在排气道相互垂直的两个侧面上，弹好中心线。(2)在管道根部加焊L25×3角钢，角钢支承在楼板基层上，与楼板内钢筋焊接。(3)在排气道端口与角钢凹槽位置上面涂抹聚合物砂浆，封严接口。(4)检查排气道进气口位置及气流箭头方向，找正排气道的进气口左右位置。 (5)排气道采用把加工的排气道送到上一层自上而下吊装，将排风道上端以绳绕管四周捆好，穿入上方预留洞口内，从上一层起吊，由四人从下面抬起，将排风道套入上方预留洞内，在底层通风道的上端面座聚合物砂浆，然后将通风道落下。(6)将排气道上二个方向的中心线与楼板面上二个方向的中心线对好，用靠尺效正通风道的垂直位置，然后用木楔将排气道临时固定。 (7)采用C20细石混凝土二次浇灌将楼板预留洞封满，并用1:3水泥砂浆将排气道端口处靠近墙边的缝隙堵严抹平。(8) 排气道的连接做法如下图：图30：排气道连接处详图6、与水电专业的配合 6.1水电洞口的预留及留槽消防箱洞口砌筑前需预留。水电管线在砌筑前安装到位，避免后期剔凿破坏墙体。水电留槽、留洞时，随砌筑工程同步进行管路安装，严禁在砌筑工程完成之后，进行立管剔槽处理（除非用于局部改线时）。管路安装完毕后，用干C20微膨胀混凝土紧密填实。由下至上的线路，砌筑时将砌块套入；由上至下的线路，砌筑时将砌块侧面开槽，将管线套入砌块中，具体见下图：图31：砌块侧面开槽示意图6.2与通风专业配合大于300mm通风洞口根据通风专业提供的尺寸预留。小于等于300mm通风洞口由通风专业指定专人现场随砌随留。6.3与电气专业配合（1）插座槽的留置及其线管安装与砌筑工程同步进行。（2）开关槽的留置及其线管安装与砌筑工程同步进行。（3）强电箱洞口的留置及其线管安装与砌筑工程同步进行。（4）弱电箱洞口的留置及其线管安装与砌筑工程同步进行。由于弱电箱下部电管过多且距地高度较低，所以弱电箱下电管采用C20混凝土浇筑。（5）等电位箱槽的留置及其线管安装与砌筑工程同步进行。6.4与水电专业配合的相关规定墙体放线完成后，应请水电单位共同验线，检查洞口是否留置齐全，并在验收单上签字，如因水电单位原因造成以后剔凿、开洞，一切费用及损失由该单位负责。隔墙砌筑完成一天内，严禁水电单位开槽，打孔开槽时，严禁使用簪子，应使用切割机开槽，以免影响砌体结构安全及质量。所有宽度400mm的洞口，均需加过梁，过梁配310钢筋，C20混凝土浇筑。7材料检验及现场检测7.1材料进场检验 材料进场检验表 表7-1-1序号材料名称进场复验项目试样规格代表批量/取样规则施工部位1蒸压灰砂砖抗压强度随机抽取3组（每组5块）砖样。其中2组进行抗压强度和抗折强度试验，1组备用每10万块砖为一验收批，不足10万块亦为一批。试验周期为5天。砌体结构砌筑抗折强度2BM连锁砌块强度等级每批抽取54块,其中5块检测其抗压强度，3块检测其密度、吸水率及相对含水率，46块检测其耐火极限相同密度等级和相同强度等级的300m³砌块为一批，不足300m³亦按一批计。抗压强度试验周期为5天，耐火极限试验周期为15天。砌体结构砌筑密度、吸水率、相对含水率耐火极限3砌筑砂浆保水率、抗压强度12kg同一生产厂家、同一品种、同一等级、同一批号连续进场的干混砂浆，每500t为一个检验批，不足500t时，应按一个检验批计。试验周期为28天砌体结构砌筑4植筋胶粘结强度、抗拉强度3件按进场批次，每批取样3件，每件每组分别称取500g，并按相同组分予以混匀后送独立检验机构复验。试验周期为28天。砌体结构砌筑不挥发物含量耐湿热老化性能5热轧光圆钢筋屈服强度5根，每根不少于500mm同一牌号、同一炉罐号、同一规格每批不大于60t砌体结构砌筑抗拉强度断后伸长率重量偏差弯曲性能屈服强度6热轧带肋钢筋屈服强度5根，每根不少于500mm同一牌号、同一炉罐号、同一规格每批不大于60t砌体结构砌筑抗拉强度断后伸长率最大力总伸长率重量偏差弯曲性能7.2现场检测 材料进场检验表 表7-2-1名称检测项目类别代表批量/取样规则施工部位混凝土抗压强度标准养护28天每一楼层的混凝土做1组标养试块，每组3块，检测其抗压强度是否满足设计要求。砌体结构砌筑砌筑砂浆抗压强度标准养护28天每一楼层为一个检验批，每一检验批取试样3组砌体结构砌筑植筋拉拔抗拔承载力非破坏性检验每一楼层为一个检验批，取每一检验批植筋总数的1，且不少于3根。砌体结构砌筑8 质量要求8.1 质量控制项目8.1.1 主控项目8.1.1.1小砌块和芯柱混凝土、砌筑砂浆的强度等级必须符合设计要求。抽检数量：每一生产厂家，每1万块小砌块为一验收批，不足1万块按1万块计，抽检数量为1组。砂浆试块的抽检数量：每一检验批且不超过250m³砌体的各类、各强度等级的应至少抽检一次。检验方法：检查小砌块和芯柱混凝土、砌筑砂浆试块试验报告。8.1.1.2砌体水平灰缝和竖向灰缝的砂浆饱满度，按净面积计算不得低于90。抽检数量：每检验批抽检不应少于5处。8.1.1.3墙体转角处和纵横交接处应同时砌筑。临时间断处应砌成斜槎，斜槎水平投影长度不应小于斜槎高度。施工洞口可预留直槎，但在洞口砌筑和补砌时，应在直槎上下搭砌的小砌块孔洞内用强度等级不低于C20的混凝土灌实。8.1.1.4小砌块砌体的芯柱在楼盖处应贯通，不得削弱芯柱截面尺寸；芯柱混凝土不得遗漏。8.1.2 一般项目8.1.2.1不同材质的砌块不得混砌。8.1.2.2砌缝不得出现瞎缝、透明缝、假缝。8.1.2.3填充墙砌筑时应错缝搭砌、竖向通缝不应大于2皮。8.2 允许偏差和检查方法 允许偏差和检查方法表 表8-2-1项次项目允许偏差（mm）检验方法国家规范标准结构长城杯标准1轴线位移1010经纬仪和尺量2标高基础顶面±15±10水准仪或拉线尺量楼面±15±153垂直度每层552m托线板全高 10m2015经纬仪、吊线尺量4门窗洞口高、宽度±5±5经纬仪、吊线尺量检查上下口偏移20108.3其它技术质量要求8.3.1 根据建筑施工图纸在楼（地）面放出砌筑墙面墨线。8.3.2施工采用的砌块产品龄期不应小于28d。8.3.3砌筑前
