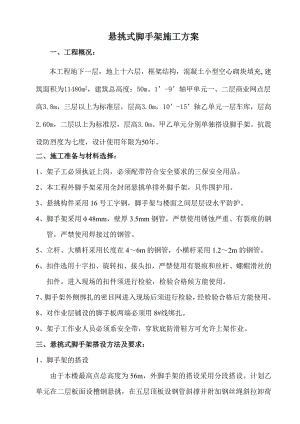

悬挑式脚手架施工方案一、工程概况：本工程地下一层，地上十六层，框架结构，混凝土小型空心砌块填充,建筑面积为11480m2，建筑总高度：50m。1-9轴甲单元一、二层商业网点层高3.8m，三层以上为标准层，层高3.0m，10-15轴乙单元一层车库，层高2.60m，二层以上为标准层，层高3.0m。甲乙单元分别单独搭设脚手架。抗震设防烈度为七度，设计使用年限为50年。二、施工准备与材料选择：1、架子工必须执证上岗，必须配带符合安全要求的三保安全用品。2、本工程外脚手架采用全封闭悬挑单排外脚手架，只作围护用。3、悬挑构件采用16号工字钢，脚手架与楼面之间层层设水平防护。 4、脚手架采用48mm，壁厚3.5mm钢管，严禁使用锈蚀严重、有裂痕的钢管，严禁使用焊接过的钢管。5、立杆、大横杆采用长度在46m的钢管，小横杆采用1.22m的钢管。6、扣件选用十字扣、旋转扣、接头扣，严禁使用有裂痕和丝杆、螺帽滑丝的扣件。进入现场的扣件须进行检验，检验合格候方能使用。7、脚手架外侧绑扎的密目网进入现场后须进行检验，经检验合格后方能使用。8、对作业层铺设的脚手板两端必须用8#线绑扎。9、架子工作业人员必须系安全带，穿软底防滑鞋方可允许上架作业。三、悬挑式脚手架搭设方法及要求：1、脚手架的搭设由于本楼最高点总高度为56m，外脚手架的搭设采用分段搭设。计划乙单元在二层板面设槽钢悬挑，在五层顶板设钢管斜撑并附加钢丝绳斜拉卸荷结构；甲单元在三层板面设槽钢悬挑，在四层顶板设钢管斜撑并附加钢丝绳斜拉卸荷结构，每六层悬挑一次。立杆纵向间距为1.5 米，立杆距外墙0.40m，大横杆步距为1.5 米，小横杆长度为1.5 米。脚手架与建筑物的连墙拉结采用拉筋和顶撑配合使用的刚性连接方式:拉筋用6.5 钢筋，顶撑用48×3.5 钢管，水平距离4.5m，竖向距离为3 米。卸荷钢丝绳吊点水平间距以2 个立杆间距为准，即1.5×2=3.0m；钢丝绳张拉高度为两步架高，即1.5×2=3m，吊点距墙面0.40m，斜拉钢丝绳与水平短横杆的交角的正切值tan=3.6/1.4=2.571（1）脚手架搭设方法固定槽钢在楼面上预埋212 的U型圆钢，U型钢筋槽宽不小于100mm，U型圆钢必须设在板底筋底部，每端外露长度不得小于260mm，第一道圆钢距外墙边0.30m，第二道圆钢距外墙边为1.60米。槽钢间距为1.5m，搭设脚手架时，在预埋的钢筋内穿入一根16号工字钢，水平挑出，挑出长度为0.8m，将12钢筋的两个外露端头压在钢梁上表面，并将两个端头焊接在一起，焊缝必须饱满；工字钢外挑端头焊32mm、长度5cm的钢筋，立杆插在工字钢端头所焊钢筋上。（2）大横杆宜设在立杆内侧其长度不宜小于3跨，大横杆的对接扣件应交错布置，两根相邻的大横杆的接头不宜设置在同步或跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。（3）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。作业层非主节点处的纵向水平杆，宜根据支撑脚手架手板的需要等间距设置最大间距不应大于纵距的1/2。（4）脚手架立杆纵距为1.5m，距墙0.40m，步距为1.5m。立杆垂直偏差不大于6，立杆与大横杆的接长应采用对接。（5）剪刀撑是防止脚手架纵向变形的重要措施，为保证架体的整体钢度，脚手架外侧连续设置剪刀撑。剪刀撑应与立杆和伸出的小横杆进行连接。每道剪刀撑宽度不应小于4跨，且不小于6m，剪刀撑斜杆的接长采用搭接，搭接长度不少于1m，设置三个旋转扣件，端部扣件盖板的边缘至杆端距离不应大于150mm。（6）小横杆应紧靠立杆用扣件与大横杆扣牢，设置小横杆的作用有：一是承受脚手板传来的荷载；二是增强脚手架横向平面的钢度。与大横杆组成一个刚性平面，缩小立杆的长细比，提高立杆的承载能力。在作业层时应在两立杆间再在增加一道小横杆，以缩小架板的跨度，小横杆端头出扣件应少于10cm。（7）架体上开洞口处增设的斜杆应采用旋转扣件优先固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线距中心节点距离不应大于150mm；洞口两侧增设的横向支撑应伸出增设的斜杆端部，增设的短斜杆端部应用双扣件扣死；开洞施工完毕，须马上还原支撑。2、架体与建筑物的结构拉接（1）脚手架与建筑物的连接可以防止因风荷载而发生的向内、向外倾翻事故，同时还可以作为架体的中间约束，提高承载能力，保证脚手架的整体稳定性。（2）连墙件应靠近节点从底层第一步大横杆处开始设置，连墙杆距节点不应大于300mm，连墙杆按二步三跨设置。（3）连墙杆必须与建筑结构部位连接作法采用刚性连接，以保证承载能力，严禁在脚手架使用期间拆除连墙杆。在搭设脚手架时，连墙杆应与其它杆件同时搭设。（4）连墙件必须和脚手架外侧立杆连接，连接一定要牢固。连墙件用标识牌悬挂标识，严禁拆除。3、架体内防护（1）脚手架外侧绑扎密目网，作业层满铺脚脚板。脚手板下挂安全平网，脚手架外侧绑挡脚板。（2）脚手板之间应紧靠，不得有空隙。采用对接，接头处下设两个小横杆，用12铁丝绑扎牢固，不得有探头板。（3）安全网一律禁止用铁丝绑扎，必须用绳子按要求绑扎。四、人员要求（1）严格参照外架搭设要求进行施工。（2）特殊工种必须持证上岗。具备一切高空作业的能力，40岁以下，无疾病。（3）必须服从管理人员的安排。遵守项目各项安全管理规定和制度。进入施工现场的人员必须戴安全帽，系好安全带，作好防护设施。不得穿拖鞋等，必须穿防滑鞋上班。严禁向下抛扔杂物，不得酒后作业，严禁嬉闹。（4）积极配合外架搭设完毕后的工作。（5）必须负责搭设前和搭设后的日常检查和修养。（6）听从管理人员安排积极配合项目安全员日常检查，发现问题及时整改。五、技术交底与验收：1、脚手架搭设前，根据施工现场作业条件，做详细的交底，并有专人指挥搭设。2、必须使用合格材料，对于有变形和不合格的扣件均不得使用。在脚架搭设过程中，必须严格按规定的构造方案和尺寸进行搭设，并及时与结构拉结或采用临时支顶，确保搭设过程的安全。必须按规范规定设置连墙杆。应随架体搭设进度，及时跟进做好安全网等安全防护措施的张挂。脚手架外侧采用安全网全封闭；围网设于立杆的外侧，与立杆、横杆绑扎牢固，绑点间距30cm。在外脚手架搭设过程中脚手架立杆要竖直，尤其不得向外倾斜，搭设过程中应随时校正杆件垂直度和水平偏差；避免累积偏差过大。搭设时必须在垂直方向，水平方向按50%错开接头，搭设第一节立杆时应选用长短不一的钢管，确保错开立杆接头位置； 3、脚手架搭设完毕后，应由施工负责人组织，安全员及相关人员参加，按照施工方案和规范分段进行逐项检查验收，确认符合要求后，方可投入使用。4、检验标准：（按照相应规范要求进行）（1）钢管立杆纵距偏差±50mm。（2）钢管立杆垂直度偏差不大于6cm。（3）扣件紧固力矩为：4050N·m，不大于65N·m。抽查安装数量的5，扣件不合格数量不多于抽查数量的10，不得连续有3个扣件不合格。5、由安全员、技术负责人对脚手架检查验收，严格按规范规定进行检查验收，凡不符合规定的应立即进行整改，对检查结果及整改情况，应按实测数据进行记录，记清日期，并有检测人。搭设人、使用人签字。六、脚手架的拆除：1、架子拆除时应划分作业区，周围设警戒标志，地面设专人指挥，禁止非作业人员入内。2、拆除顺序应遵守由上而下，先搭后拆、后搭先拆的原则。即先拆栏杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆，并按一步一清原则依次进行，严禁上下同时进行拆除作业。3、拆立杆要先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣、然后托住中间，再解端头扣。4、连墙件应随拆除进度逐层拆除。5、拆除时要统一指挥，上下呼应，动作协调，当解开与 另一人有关的结扣时，应先通知对方，以防坠落。6、除时严禁碰撞脚手架附近的电源线，防止发生触电事故。7、拆除时不应碰坏门窗、墙面。8、拆下的材料，应用绳索栓住杆件利用滑轮徐徐下运，严禁抛掷，运至地面的材料应分类码放，随拆随运随码放，当天拆当天清。9、在拆架过程中，不得中途换人，必须换人时，应将拆除情况交代清楚后，方可离开。七、脚手架安全技术管理措施1、严格控制脚手架的施工使用荷载，不的将钢管、扣件及模板堆放在脚手架上，任何人不准拆改架子。2、脚手架上同时进行多层作业的情况下，各作业层之间要设置可靠的防护棚档。3、遇有立杆沉陷或悬空、节点松动、架子歪斜、杆件变形等问题，应立即解决，在未解决前应停止使用。4、遇有大风、大雾、大雨应停止脚手架作业。大风天过后应对架子进行检查。雨天后上架施工必须采取防滑措施。5、脚手架应经常检查、维修加固，以达到坚固、稳定，确保施工安全在六级大风与大雨后停用超过一个月后复工前必须经检查后方可上架操作。6、凡是有杆件、扣和绑扎材料损坏严重者，要及时更换、加固确保架子在使用过程中的安全。7、脚手架的维修加固要和搭设一样，严格遵守安全技术操作规程。8、在脚手架使用期间，严禁任意拆除，其余杆件拆除时应争得安全员同意，施工完后应立即恢复。悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范（JGJ1302001）本工程外脚手架采用悬挑式扣件钢管脚手架，甲单元±0.000以上高度为56米（至装饰板顶），悬挑式扣件钢管脚手架搭设时按层数分段搭设， 乙单元三至八层为第一段，搭设高度18米，九至十四层为第二段，搭设高度18米，十五至装饰顶为第三段，搭设总高度为48.6米；甲单元四至九层为第一段，搭设高度18米，十至十五层为第二段，搭设高度18米，十六至装饰顶为第三段，搭设总高度为45.6米。计算的脚手架为单排脚手架，搭设高度为18米，立杆采用单立管。搭设尺寸为：单排脚手架立杆的纵距1.50米，大横杆步距1.50米。连墙件布置采用二步三跨，竖向间距3.00米，水平间距4.50米。施工均布荷载为3KN/，同时施工2层，脚手板共铺设4层。悬挑水平钢梁采用16#工字钢，其中建筑物外悬挑段长度0.8米，建筑物内锚固段长度2.20米。一、单排脚手架（一）抗弯强度验算1、大横杆（纵向）强度计算 P P q 113 l 大横杆计算简图 由横向水平杆（小横杆）传给纵向（大横杆）水平杆的集中力 FK0.5q·l00.5×6.976×0.923.209KN 最大弯矩 Mmax0.213FK·la=0.213×3.209×1.51.025KN·m 抗弯强度 Mmax 1.025×10 201.82N/mm205N/mm 满足要求W 5.08×103挠度计算 l04×（0.677qKl+0.99 qK2）15004×（0.677×0.175+0.99×1.5） v 3.23mm 100E·I 100×2.06×105×12.19×104 la 1500v3.23 10mm 2、验算扣件抗滑纵向（大横杆）水平杆通过扣件传给立杆最大竖向力R2.3F2.3×3.2097.38KNRC=8KN 满足要求（二）、脚手架荷载值 作用脚手架的荷载包括静荷载、活荷载和风荷载静荷载包括静荷载以下内容（1）每米立杆承受的结构自重标准值（0.1723KN/）NG10.1723KN/×17.4×1.54.652KN（2）脚手板的自重标准值（0.35KN/）本工程采用木脚手板挡板。NG20.35KN/×4×1.5×0.92/20.966KN （3）栏杆与挡脚自重标准值（0.14KN/m）本工程栏杆木脚手板 NG30.14KN/m×1.5×40.84KN （4）吊挂的安全设施荷载包括安全网（0.005KN/） NG40.005KN/×1.5×150.1125KN 经计算得到静荷载标准值 NGNG1NGNG3NG44.4970.9660.840.11256.4155KN 活荷载为施工荷载标准值产生的轴向力总和 NQ3×2×1.5×0.92/24.14KN N1.2NG1.4NQ1.2×5.79851.4×4.1412.7542KN 验算长细比 连墙件布置采用二步三跨，查规范表5.3.3得长度系数=1.8 查规范附录B表B得钢管回转I1.58；截面面积A489mm2 查规范表5.1.9得单排脚手架立杆容许长细比=230, 由规范5.3.3式，取K1.155得kh 1.155×1.8×150 197.37230 满足要求 i 1.58确定轴心受压构件稳定系数，查附录表0.184（三）、风荷载标准值基本风压为0.60KN/验算脚手架立杆稳定性，需要考虑风荷载作用。城市内地面积粗糙度为B类，风压高度变化系数2，风荷载体型系数1.2由规范公式4.2.3与5.3.40.7Zs0h2 0.7×2×0.221×0.6×1.5×1.52Mwk 0.0627·m I0 10满足要求（四）、求脚手架搭设高度H 查规范表A表A1得gk0.1505KN/m 按规范公式5.3.62计算Hs即：Af1.2NGZK+0.85×1.4(NQK+MwkA)Hs 1.2gk0.184×489×205×1031.2×6.9920.851.4×（4.140.032/5.08×0.174×489）Hs 1.2×0.150524.86mHS 24.86H 24.26mm 10.001HS 10.001×24.86（五）、连墙件计算敞开式脚手架连墙件计算连墙件的轴向力设设计值由规范式5.4.1NtNtwN0由风荷载产生得连墙件的轴向力设计值由公式5.4.2Ntw1.4·wK·Aw脚手架上水平风荷载标准值由规范公式4.2.3Wk0.7Z·S·W01、求Wk由已知条件，连墙件均匀布置，受风荷载最大的连墙件应在脚手架的最高部位。计算按80m考虑。地面粗糙度为B类，根据荷载规范，风压高度变化系数Z=1.86风荷载体型系数S=1.2·=1.2×0.184=0.221Wk=0.7×1.86×0.221×0.6=0.173KN/2、求N1单排脚手架N0=3KN(连墙件约束脚手架平面外变形所产生的轴向力)N1=Ntw+N0=1.4·WK·Aw+3=1.4×0.173×2×1.5×3×1.5+3=6.270KN3、扣件连接抗滑移验算直角扣件抗承载力设计值RC=8KNN1=6.27KNRC=8KN 满足要求4、连墙杆稳定承载力验算连墙杆采用48×3.5钢管时,杆件两端均采用直角扣件分别连于脚手架及附加墙内外侧的短钢管上。因此连墙杆的计算长度取脚手架的距墙距离IH=0.7+0.8=1.5m150长细比= =94.94=150(查冷弯薄壁型钢结构技术规范)1.58查规范表附录C表C=0.669N1 6.270×103= = 19.17N/mm2=205N/ mm2 A0.669×489连墙件采用48×3.5钢管时,其稳定承载能力满足要求(六)、悬挑梁的受力计算悬挑脚手架的水平钢梁按照悬臂梁计算悬挑部分脚手架荷载的作用里端B为与楼板锚固点，A为墙支点。本工程脚手架距墙0.4米。钢梁采用16#工字钢。受脚手架作用传递集中力N=12.7542KN水平钢梁自重荷载q=0.1689KN/m×0.8m=0.135KNM=12.7542×0.8+0.135×0.40=10.257KN·m悬挑梁整体稳定性 570×t×b×5.5×80 235b= × = × = 2.56 I×h y 700× M 10.257×106= = =69.44N/2=210N/2满足要求 bWX 2.56×57.7×103预埋钢筋环计算(钢筋12=2012, y=210N/2) 12.7542×0.8+0.1689×0.4FB= =9.3372KN 1.1 210×201×2F钢筋= =84.4KNFB=9.3372KN 满足要求 1000
