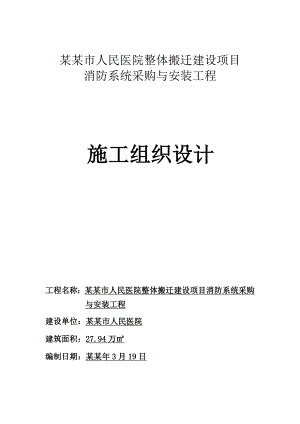

某某市人民医院整体搬迁建设项目消防系统采购与安装工程施工组织设计工程名称：某某市人民医院整体搬迁建设项目消防系统采购与安装工程建设单位：某某市人民医院建筑面积：27.94万编制日期：某某年3月19日消防工程施工组织设计目 录一、编制依据 二、消防系统概况及特点三、施工总平面图四、施工部署及施工准备五、主要施工方案和施工方法（一）火灾自动报警系统安装、调试（二）消火栓系统安装、调试（三）自动喷水系统安装、调试（四）联动调试方案及系统验收六、施工进度计划七、质量目标及确保工程质量的措施八、确保工程安全施工的技术组织措施九、确保工期的技术组织措施十、确保文明施工的技术组织措施十一、施工机械、设备供应计划十二、系统调试交接验收方案附表一、拟投入主要施工机械设备表附表二、拟配备试验和检测仪器设备表附表三、劳动计划表附表四、计划开、竣工日期和施工进度网络图附表五、施工总平面图附表六、临时用地表附表七、现场工程技术、管理人员配置表某某市人民医院整体搬迁建设项目消防系统采购与安装工程施工组织设计某某市人民医院整体搬迁建设项目消防系统采购与安装工程位于某某市东区明福街以南、光明路以西。我公司参与该项目的投标，根据招标方提供的施工图纸资料、招标文件、招标答疑等技术文件，结合本工程的施工特点、消防工程相关的设计、施工验收规范编制消防工程施工组织设计。一、编制依据：1、某某建筑设计研究院有限公司设计的施工图、设计文件。2、某某市人民医院整体搬迁建设项目消防系统采购与安装工程的招标文件、项目清单、招标答疑等。3、建筑设计防火规范GB50016-2006。4、高层民用建筑设计防火规范 GB50045-95(2005年版)。5、火灾自动报警系统设计规范GB50116-98。6、火灾自动报警系统施工及验收规范GB50166-2007。7、自动喷水灭火系统设计规范GB50084-2001（2005年版）。8、自动喷水灭火系统施工及验收规范GB50261-2005。9、建筑给水排水及采暖工程施工质量验收规范GB50242-2002 。10、建筑电气工程施工质量验收规范GB50303-2002。11、通风与空调工程施工质量验收规范GB-2002。二、消防工程概况及特点工程名称：某某市人民医院整体搬迁建设项目消防系统采购与安装工程工程地址：某某市东区明福街以南、光明路以西。建筑面积：总建筑面积约27.94万平方米。其中一标段：门急诊综合楼（含地下室）6.06万平方米、门急诊综合楼与住院医技综合楼一之间的地下室1.25万平方米；二标段：住院医技综合楼一（含地下室）9.27万平方米、住院医技综合楼一与住院医技综合楼二之间的地下室1.25万平方米；三标段：住院医技综合楼二（含地下室）10.11万平方米。 建设单位：某某市人民医院设计单位：某某建筑设计研究院有限公司施工范围：施工图纸及工程量清单范围内的消防系统工程（包含消火栓系统、喷淋系统、联动报警系统、防排烟系统等）的材料购置、施工安装，消防验收。按相关建筑防火设计规范的要求，消防系统设计了：施工图范围内的自动喷水灭火系统、消火栓系统、防排烟系统及自动报警系统。本项目的消防各个系统的特点如下：1、火灾自动报警及联动控制（1）三个标段的消防中心控制室设在住院医技综合楼（二）一楼北侧。火灾自动报警联动控制系统设一套火灾自动报警控制联动控制柜，三个标段共约15649个报警及联动点。（2）线路敷设：火灾报警控制所有管线由消防中心至各防火分区端子箱，该部分在阻燃电缆桥架内敷设，其他部分导线穿钢管暗敷。（3）消防联动控制要求：消防类风机联动控制，在火灾报警后，消防中心能手动或自动控制这类风机开、停及接受其停机信号和电动启动排烟阀动作信号。消防给水联动控制，室内消防给水分消火栓系统和喷淋水系统，消火栓水泵和喷淋泵可由消防控制中心手动或自动控制。电源联动控制，火灾确认后，由消防控制室发出信号至有关配电箱，切除相关区域的非消防电源。消防告警控制，火灾预报警时，消防广播按着火区域及相邻防火分区自动提示性预报警。2、消防供水及自动喷水、消火栓系统（1）消防供水：以市政给水为水源，有两路分别从市政管网引入地下消防水池，消防水泵房配消防泵、自动喷淋泵各二台，一用一备，住院医技综合楼二的屋顶设自动稳压设备二套（消火栓和喷淋系统各一套），并设有效容积为18m3消防水箱一台保证消防系统的压力稳定。室内消消火栓用水量40L/S；室内自动喷淋系统用水量30L/S。（2）喷淋系统：喷淋系统由水泵房喷淋泵加压供水，喷淋泵的启动由报警阀组压力开关控制。设信号阀，水流指示器，每组湿式报警阀在系统末端设末端试水装置。（3）消火栓系统：消火栓系统由水泵房消防水泵加压供水。3、防排烟系统 主楼为楼梯间和电梯前室设正压送风，裙楼中庭设机械排烟系统三、施工总平面图（见附表五、附表六）具体现场使用情况为项目部办公室一间 约16工具库 约8配件加工区 约22物料库 约32四、施工部署及施工准备一、施工部署（一）、施工总流程1施工总流程编排原则 （1）控制主线，突出重点，以土建施工进度为主线，以大楼的主体结构进度为重点。先进行配合土建结构中管线、盒及套管和预留孔洞的检查工作，大楼的主体结构结顶后转入管道支架的制作安装及管线的下料、组对、安装、试压、灌水、测试、隐蔽验收等工作。同时通过加大人员、材料、机械设备的投入来确保土建主体结构的施工进度。 （2）突出重点、合理划分施工段，实行系统安装人员施工责任承包检查验收制度。采用平行、立体交叉施工。将大楼的消防安装工程以水、电系统为生产班组责任承包体。待主休结构结顶后就进行管道、桥架的安装，以便不影响工程进入粗装饰施工的正常进行，实行与土建、装饰立体交叉的施工目的。2、施工流程图施工图会审材料预算施工准备施工组织审定检查预埋预留情况材料进场验收管道桥架安装导线电缆敷设责任承包管道试压试验绝缘、接地电阻测试设备安装就位与设备连接竣 工系统试运行系统清洗（二）、工程项目组织设想1、工程项目经理部我公司作为国家一级建筑安装施工企业，曾多次建造过与本工程类似的建筑物安装工作，无论是常规施工，还是有特殊工艺要求的施工都积累了丰富的经验，在施工管理、协调控制能力上有很大的优势。在组建工程的项目管理班子时，我公司充分考虑本工程的特点，选择多次施工过类似安装工程项目，具有丰富施工经验的项目管理班子进场进行本工程的建设和管理。并在开工时配齐项目的所有职能人员，以确保整个工程的施工过程具有连贯性，从而为全面管理、全面协调、全面控制创造有利条件。2、服从总包管理工程项目管理是一个系统工程，它涉及总包、业主、设计、监理、专业分包单位以及材料供应、周边环境、气候条件等各个方面。设备安装施工将按土建工序的进度进行，反之，设备安装配合的优劣和步骤将会影响施工的总进度。因而需要总单位负责组织项目各方面定期、不定期召开协调会，检查总结项目前一段时间工程质量、进度、安全等完成情况，及时解决协调施工过程中碰到的困难和存在的问题，确定下一个阶段各单位的工作内容和工作协调关系。安装项目部一定积极配合土建的协调和安排，愿意在业主、监理的监督下，配合土建工作，确保整个工程施工能够按计划顺利进行。二、施工准备1、技术准备：（1）认真熟悉、消化施工图纸，明确设计要求，勘查施工现场，做好图纸会审准备。（2）准备施工中使用的规范标准，图集等技术资料。做到随用随查，严格按图纸规范施工。（3）召开专项会议，公司工程技术部向项目部进行书面技术交底，项目部技术人员对施工人员进行书面技术交底，编制具体详细可行的施工组织设计和单项施工方案。（4）结合工地实际情况，制定入场前的三级安全教育方案及与施工人员签订的“安全责任书，并定期组织安全文明检查，对存在安全隐患因素及时消除掉。（5）项目部技术负责人负责编制材料、采供计划，向公司工程技术部、总工呈报审批，由公司材料部按计划供应。（6）施工人员组织、安排：根据各个标段的工程量及计划进度、工期，组织人员分期、分批进场。主要骨干人员及电工、焊工必须持证上岗。（7）施工期间按照招标方、现场监理的规定要求及消防工程施工验收规范要求的格式，办理各类工程资料。全部资料采用A4纸打印。2、现场准备：（1）组建成立某某市人民医院整体搬迁建设项目消防系统采购与安装工程项目部，选派有资格、有经验的项目经理。配备与标段工程相应的工程技术、施工管理人员协助项目经理工作（见附表七）。实行项目经理负责制，项目经理代表公司全权处理施工期间的各项事务。公司主管领导及工程技术管理部门定期对项目部的工作实施监督、检查、管理、考核，并与招标方施工现场管理人员、监理、主体施工单位保持经常联系、沟通，及时了解情况，发现问题，协调、解决出现的问题。（2）项目部技术负责人加强同设计院、建设方、监理、现场技术人员、主体工程及其他安装单位的沟通、协调，提前解决施工中可能出现的问题，为施工提供施工条件。根据建设方的工期要求，经勘查现场结合该消防工程报警、喷淋、消火栓、防排烟四大系统的工程量精心组织人、财、力。（3）公司主管领导、综合部、工程技术部、管理技术人员坚持深入施工现场了解情况，协助项目部、施工队解决施工中发生及可能发生的问题。（4）充分考虑节假日对施工人员的影响安排布置工作，节日放假时尽力做好相应准备和应急措施。（5）对项目部，施工队分别根据工地实际情况和各自承担的责任按“工期、质量、安全、消耗、综合管理”五大指标实行经济考核、奖勤罚懒，奖优罚劣，调动项目部、施工队人员的工作积极性。（6）施工现场布置根据本工程的实际情况，在施工现场周边租赁房屋安排施工人员食宿，利用空闲场地搭建临时建筑，做备件库、加工场地、库料堆放、办公室。由建设方提供380V施工生活用电源及水源接口，由我方负责安装用水、电管线及计量用水、电表或和总包方协商其他方式解决水电费事宜。3、资金准备：（1）公司准备充足的流动资金，做好施工用材料、设备的采购供应。提前疏通建立物料供应渠道，按时足量保证材料进入施工现场并通过监理审验。4、人员配置：（1）劳动力计划表（见附表三）（2）根据建设方的工期要求，经勘查现场结合消防工程报警、喷淋、消火栓等系统的工程量，组建由电工、管道工、焊工、辅助工组成施工队伍。各施工班组遵循先地下后地上的原则，先做地面下以部分的施工，然后再做地面以上部分的施工；先做主干管道，再做分支管道；先做管线，装修吊顶后配合安装设备。上述各单体工程凡具备施工条件的部位抓紧时间按流水线法组织施工，暂时不具备施工条件的，由项目部、施工队及时协调，安排抽调人员到其他班组工作面施工。（3）公司储备2到3支工程施工预备队，一旦施工现场出现相关节点工期滞后影响工程整体进度及时进行调整，即安排人员携施工机械支援，加强施工进度，采取措施把被延误的时间抢回来。（4）施工人员组织、安排：根据工程量及计划进度、工期，组织人员分期、分批进场。主要骨干人员及电工、焊工持证上岗。五、主要施工方案和施工方法（一）火灾自动报警系统安装、调试 1、工艺流程图：线管预埋交接管路清理、疏通、穿牵引丝图纸技术交底线路绝缘电阻测试安装现场设备线路敷设接线设备调试联动调试主机安装检测验收2、施工准备a、火灾自动报警系统的施工应按设计图进行，不得随意更改。b、火灾自动报警系统施工前，应准备施工中所需用的规范图例、图集以及其他必要的技术文件。c、火灾自动报警系统施工前，电气工程师应对施工人员进行技术交底，组织施工人员熟悉图纸及相关技术文件。3、线管敷设检查、交接验收（1）所有配线工程必须以设计图纸为依据，严格按图施工，不得随意改变。如必须改变位置和走向，除在图上标示清楚外，同时办理有关变更手续。（2）检查配管敷设，尽量减少弯头数，明敷配管应采用钢管，外表刷防火涂料，进入落地式电柜的管线应排列整齐，高度一致，管口应高出地面不小于50mm。（3）检查管子入盒内侧应装护口。在吊顶内敷设时，盒内外侧均应套锁母，软管与线盒的链接也加装锁母。（4）在吊顶内敷设各类管路和线槽时，必须采用单独的卡具吊装固定。不能依附在吊顶支架上，吊装电线管路和线槽的吊杆直径不小于6mm。（5）线槽的直线段应每隔1.0-1.5m设置吊点或支点，在下列部位也应设置吊点或支点：线槽接头处、距接线盒0.2m处、线槽走向改变或转角处，金属线槽应用专用接地线连接，并沿线槽方向敷设接地干线。4、导线敷设（1）线槽、管内穿线应在建筑抹灰及地面工程结束后进行，穿线前将管槽内的积水、杂物清除干净，检查管路的畅通情况。（2）不同系统、不同电压等级、不同电流类别的线路不应穿在同一管内或线槽内。（3）导线在管、线槽内不应有接头，扭结导线的接头应在接线盒内并铰接挂锡，接线箱内应标明线号及加装线鼻挂锡。（4）火灾自动报警系统导线敷设后，应对每回路导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20M。5、点型火灾探测器的安装（1）探测器在即将调试时方可安装，并对烟温感的响应因素（烟、温度）和声光报警情况进行检查核对。（2）点型火灾探测器的安装位置，应符合下列规定：探测器距墙壁、梁边的水平距离，不应小于0.5m，周围0.5m范围内，不应有遮挡物。探测器至空调送风口边的水平距离，不应小于1.5m。至多孔送风顶棚孔口的水平距离，不应小于0.5m。在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距，不应超过10m；感烟探测器的安装间距，不应超过15m。探测器距端墙的距离，不应大于探测器安装间距的一半。探测器宜水平安装，当必须倾斜时，倾斜角度不应大于45º。（3）线型火灾探测器和可燃气体探测器等有特殊安装要求的探测器，应符合现行有关国家标准的规定。（4）探测器底座固定牢固，其导线连接必须可靠的压接或焊接。当采用焊接时，不得使用带腐蚀性的焊剂。（5）探测器的“”线应为红色，“”线应为黄色，其余线根据不同用途采用其他颜色区分。但同一工程中相同用途的导线颜色一致。本工程导线颜色配置如下：导线名称颜色配备24伏电源线红、蓝回路总线红、黄广播线黄、黑电话线红、白消火栓按钮线黄、绿、红、黑联动控制线红、绿（6）探测器底座的连线导线，应留有不小于150mm的余量，入端处应有明显标志，安装完毕后的探测器底座应采取保护措施。（7）探测器的确认灯，应面向便于人员观察的主要入口方向。6、手动触发报警装置的安装（1）每个防火分区至少设一个手动报警按钮，从一个防火分区内任何位置到最近的一个手动报警按钮距离不超过30m。（2）手动火灾报警按钮，应安装在墙上距地（楼）面高度1.5m处。手动火灾自动报警按钮，应安装牢固，并不得倾斜。（3）消火栓按钮直接安装在消火栓箱内。（4）手动触发报警装置的外接导线，应留有不小于100mm的余量，且在其端部有明显标志。（5）人工启动手报按钮和消火栓按钮核时，其在主机上显示的地址码应与人工启动的按钮编码号一致。7、火灾自动报警控制器的安装（1）火灾自动报警控制柜（以下简称控制柜）落地安装时用10槽钢做成框形底盘控制柜放在槽钢框上，其底宜高出地坪0.1m。其柜后板面距墙不应小于1m，正面不应小于1.5m。（2）引入控制柜的电缆或导线，应符合下列要求：配线应整齐，避免交叉，并应固定牢靠。电缆芯线和所配导线的端部，均应标明编号，并与设计图一致，字迹清晰不易褪色。端子板的每个接线端，接线不宜超过2根。电缆芯和导线，应留有不小于20%的余量。导线应绑扎成束，导线引入线穿线后，在进线管处封堵。（3）控制柜的主电源引入线，应直接与消防电源连接，严禁使用电源插头，主电源应有明显标志。（4）控制柜的接地，应牢固，并有明显标志。工作接地与保护接地必须分开。（5）消防控制设备外接导线当采用金属软管做套管时不宜超0.5m，金属软管与消防控制设备的接线盒应用软管接头锁母固定，并应根据配管规定牢固接地。（6）控制设备的外接导线应有明显标志。8、端子箱接线（1）端子箱接线时严格按系统图、按线图、原理图施工。（2）引入箱柜的电缆应排列整齐、编号清晰，避免交叉并固定不使端子受到机械应力。（3）箱内的电线应按垂直或水平有规律的配置，备用芯长度应留有适当余量。（4）电线段应标明起回路编号，字迹应清晰不易褪色。（5）电线与端子连接采用压接或灌锡焊接确保牢固接触可靠。（6）箱柜接线结束后，要对已接线仔细检查，确保无误，清理干净避免遗留工具及其它物品在箱柜内引起短路接地。9、系统接地装置的安装（1）工作接地线应采用铜芯绝缘导线或电缆，不得利用镀锌扁铁或金属软管。（2）由消防控制室引至接地体的工作接地线，在通过墙壁时，应穿入钢管或其他坚固的保护管。（3）系统应采用专用接地干线，由消防控制引至接地体，专用接地干线应用铜芯电线，截面积不应小于252。(4)消防控制室接地板引到消防控制柜的接地线截面42（5）接地装置施工完毕后测量接地电阻，消防控制室工作接地的接地电阻值应小于4，采用联合接地时接地电阻应小于1，并及时作出隐蔽工程记录，签字存档。10、自动报警系统的编码和联动程序输入：11、自动报警系统调试（1）调试前的准备火灾自动报警系统调试应在建筑内部装修和报警系统施工结束后进行。调试前应做好准备工作，按设计要求查验设备的规格、型号、数量、备品备件等。检查系统施工质量，对属于施工中出现的问题，应会同有关单位协商解决，并有文字记录。要求检查系统的线路，对于错线、开路、虚焊和短路等应进行处理。确保调试时主机的安全。（2）调试火灾自动报警系统调试，应先分别对感烟感温探测器，自动报警控制器、火灾警报装置和消防控制设备等逐个进行单机通电检查，正常后方可进行系统调试。火灾自动报警系统通电后，应按现行国家标准及有关报警控制器产品使用说明书对报警控制器进行下列功能检查：火灾报警自检功能；消音、复位功能；故障报警功能；火灾优先功能；报警记忆功能；电源自动转换和备用电源的自动充电功能；备用电源的欠压和过压报警功能。检查火灾自动报警系统的主要电源和备用电源，其容量应分别符合现行有关国家标准的要求，在备用电源连续充放电3次后，主电源和备用电源应自动转换。对探测器按照一定的比例进行模拟试验，其动作应准确无误。应分别用主电源和备用电源供电，检查火灾自动报警系统。进行火灾自动报警系统各功能和联动功能调试，火灾自动报警系统应在连续运行120小时无故障后具备验收条件，按火灾自动报警系统施工及验收规范的要求填写调试报告。(二)消火栓系统安装、调试安装准备放线定位、支架安装主、干管安装1、工艺流程图消火栓箱消火栓及支管安装水压试验水箱、稳压设备、水泵接合器安装消火栓泵安装系统通水调试管道防腐处理管道冲洗2、施工准备（1）认真熟悉经消防主管部门审批的设计施工图纸，编制施工方案，进行技术、安全交底、安排合理的施工顺序。（2）检查预埋件和预留洞是否准确，如果有错应及时采取补救措施。（3）检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。（4）材料质量要求消火栓系统管材根据设计要求选用，镀锌钢管管材应符合国家标准要求，正负误差不大于10，承受工作压力不小于1.6Mpa，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。金属箱体无锈蚀、划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外形规矩、无裂纹、启闭灵活、关闭严密、封闭填料完好、有产品出厂合格证，并抽样试验试压。3、管道安装（1）选取有代表性且有条件的部位安装局部工程样板，经甲方、监理现场工程师验收认可后开始大面积施工。（2）根据图纸设计结合现场情况，定位、放线确定管道的安装位置、标高、安装方式。（3）按照管道的安装方式、管径大小、数量多少，加工制作管道的支、吊架的形式、材质、尺寸及大小按符合设计要求，支吊架应牢固、紧贴墙体、柱子、梁或结构物上、支架的安装应保证管道安装横平、竖直符合设计规范的标准，立管采用“T”支架，水平管采用“”支架。（4）主立管安装将预先加工压好槽的钢管依次用“U”型管卡固定在支架上，两根钢管之间留有一定间隙。管道安装后要拨正调整，以管端看过去整根管道都在一条直线上，不能出现局部“弯曲”“拱塌”现象。喷淋管道采用沟槽卡箍将钢管连按在一起;消火栓管道采用焊接方式连接，连接处都必须进行二次防腐处理。管道上需要安装阀门等组件时采用沟槽式法兰，沟槽式法兰的安装方法参照沟槽式卡箍的安装。（5）焊接的注意事项焊接时管道应先处理接口处，进行斜坡处理；焊接用的焊条应匹配；注意防火，保护其他成品，及时处理焊渣，并及时进行防腐处理。（6）管道的安装位置应符合设计要求。当设计无要求时，管道的中心线与梁、柱、楼板等的最小距离应符合下表的规定。管道的中心线与梁、柱、楼板的最小距离公称直径（）253240507080100125150200距离（）404050607080100125150200（7）管道应固定牢固；管道支架或吊架之间的距离不应大于下表的规定。管道支架或吊架之间的距离公称直径（）253240507080100125150距离（m）33.544.555.5667（8）立管安装时每层楼板要预留孔洞中应安放套管，套管口径应大于立管1-2、楼梯间高出装饰地坪后的地面20，管井内高出地面50，主管与套管之间用阻燃材料封闭。4、室内消火栓箱（1）消火栓箱的选配要符合设计要求。产品均应有消防部门的制造许可证及合格证方可使用。（2）在主管上开孔焊接消火栓支管。（3）消火栓支管要以栓阀的位置、标高定位配管甩口，核定后先固定消火栓箱，箱体找正稳固后再把消火栓安装好，消火栓应装在箱门开启的一侧，箱门开启应灵活。（4）消火栓箱安装在轻质墙上时，应有加固措施。（5）消火栓、消火栓箱的安装应符合下列规定：栓口应朝外，并不应安装在门轴侧。栓口中心距地面为1.1m，允许偏差+20。阀门中心距箱侧为140，距箱后内表面为100，距箱底120，允许偏差+15。消防栓箱体安装的垂直度允许偏差为3。5、管道试压、冲洗当系统基本安装完毕，集中时间安排人员试压冲洗，试压冲洗时事先安排好废水排放及相应应急措施。消防栓管道试压楼内按主管单根或多根一起进行，地下车库按层或分段进行。上水时最高点要有排气装置，高低点各装一块压力表，上满水后应检查管路有无渗漏，若有渗漏应采取措施，处理完毕后在升压。试压环境温度不得低于+5，当低于5时，水压试验应采取防冻措施。消火栓系统设计工作压力1.4Mpa，水压强度试验压力应为该工作压力加1.8Mpa。水压强度试验的测试点应设在系统管网最低点；喷淋管道设计工作压力1.6Mpa水压强度试验压力应为该工作压力加1.8Mpa。水压强度试验的测试点应设在系统管网最低点。对管网注水时，应将管网内的空气排净，并应缓慢升压，达到试验压力后，稳压30min，目测管网应无泄漏和无变形，且压力降不大于0.05Mpa，水压严密性试验应在水压强度试验和管网冲洗合格后进行。试验压力应为设计工作压力，稳压24h应无泄漏。消防管道在试压完毕后可连续做冲洗工作。冲洗前先将系统中的流量减压孔板、过滤装置拆除，冲洗要以系统内可能达到的最大压力和流量进行，直到出水口的水色和透明度与入口处一致为合格，冲洗水质合格后重新装好，冲洗出的水要有排放去向，不得损坏其他成品。排水管截面积不应小于被冲洗管道截面积的60。减压、冲洗后及时办理验收手续。6、消火栓箱配件安装在消防验收前进行，消防水龙带应折放在挂架上或卷实、盘紧放在箱内，消防水枪要竖放在箱体内侧，自救式水枪和软管应放在挂卡上或放在箱底部。消防水龙带与水枪快速接头的连接，应使用配套卡箍锁紧。实验消火栓按钮时，应注意与电气专业配合施工。7、系统通水调试（1）消防栓系统通水调试必须在达到消防部门规定的调试条件后进行，消防栓泵应安装完毕并接通电源并经过试运转。（2）室内消火栓系统调试应测试最有利点的消火栓压力流量应能满足设计要求并取屋顶（或水箱间内）试验消火栓和首层二处消火栓做试射试验，达到设计要求为合格。（3）按下任意一个消火栓箱内的消火栓按钮能直接启动消火栓泵并通过自动报警控制主机发出报警信号。（三）自动喷水系统安装、调试1、工艺流程图放线定位、支架安装主管安装支管安装安装准备配合装饰安装喷头信号蝶阀、水流指示器安装分层或分区水压试验及冲洗报警阀、水泵接合器安装稳压设备、水箱安装消防泵安装系统充水调试管道防腐处理2、施工准备（1）认真熟悉经消防主管部门审批的设计施工图纸，编制施工方案，进行技术交底；（2）核对有关专业图纸查看喷淋管道的位置、标高与其他专业管道、桥架、风管、灯具等有无交叉、重叠，若有及时与设计人员甲方技术人员协商解决办理变更手续。（3）在甲方、监理协调指导下绘制重点部位综合布置图，报有关技术人员审核确认后，安排人员施工。（4）在现场选取200-300平方安装局部工程样板，经甲方、监理现场工程师确认后组织大面积施工。（5）组织材料、设备进场、验收入库工作，落实施工力量，搞好必要的技术培训，落实施工计划。（6）自动喷水灭火系统施工前应对采用的系统组件、管件及其他设备、材料进行现场检查，并应符合下列条件：系统组件、管件及其他设备、材料的规格、型号、技术参数，应符合设计要求和国家现行有关标准的规定，并应具有合格证。喷头、湿式报警阀、水流指示器信号蝶阀、水泵结合器等主要系统组件应经国家消防产品质量监督检验中心检测合格。镀锌钢管、管件应进行现场外观检查，镀锌钢管内外表面的镀锌层不得脱落、锈蚀，管材厚度符合标准要求，正负误差不大于10。管件表面应舞裂纹、缩孔、夹渣、现象，螺纹密封完整无断丝、无毛刺。喷头、湿式报警阀、水流指示器、信号蝶阀、水泵接合器、阀门等在安装前均应根据相关要求进行压力试验。3、管道安装（1）自动喷淋系统的管道安装遵循先主管，后支管；先大口径，后小口径的原则。安装过程中不可跳装，必须按顺序连接，以免出现段与段之间的连接困难和影响管路的整体性能。（2）自动喷淋管道的连接按照规范要求：管道口径65时采用沟槽式卡箍连接；管道口径<65时采用螺纹连接，管道压槽处和螺纹外漏处应刷防锈漆保护。（3）自动喷淋系统管道安装时管道中心线与梁、柱、楼板的最小距离，支、吊架之间的距离，参照消火栓系统“管道安装”施工，并应遵照沟槽式卡箍连接施工技术规程进行施工。（4）支管安装分支管道的管径一般小于65采用螺纹连接，连接后不得减少管道的通水横断面积，丝扣涂第三代液体生胶带密封。管子采用机械切割，切割面不得有飞边、毛刺；管子螺纹密封面应符合现行国家标准普通螺纹基本尺寸要求、普通螺纹公差与配合、管路旋入端螺纹尺寸系列的有关规定；管道变径时，宜采用异径接头，在管道弯头处应采用异径弯头；当需要采用补芯时，三通上可用1个，四通上不应超过2个；公称直径大于50的管道不宜采用活接头。走廊吊顶内的管道安装与通风管的位置要协调好。向上喷洒的喷洒头有条件的可与分支干管顺序安装好，其他管道安装完后不易操作的位置也应先安装好向上喷的喷洒头。吊顶型喷洒头的短立管，这段管不能与分支干管同时完成，要与吊顶装修同步进行。吊顶龙骨装完，根据吊顶材料厚度定出喷洒头的预留口标高，按吊顶装修图确定喷洒头的位置，使支管预留口做到位置准确。支管管径一律为25，末端用25×15的同心异径管箍。支管末端离弯头300以内应加吊架固定。立管装完，预留口用丝堵拧紧，准备系统试压。4、分层或分区强度试验及管道冲洗（1）将需要试验的喷淋系统管道分层或分区与其他地方采用盲板隔离开来，同时用丝堵将喷嘴位置临时堵上， 在最不利点（最远、最高点）安装压力检测表。（2）向试压区域进水，在试水末端排空，同时检查其他地方的排空情况。（3）当水灌满时检查系统情况、若无泄漏即升压，当升至工作压力时，应停止加压，全面检查渗漏情况，若有渗漏要即时标注并泄压处理完毕后，再重新升至工作压力，检查无渗漏，即可升至2.0Mpa进行强度试验，稳压120min目测管网无明显渗漏为合格。（4）试压完毕由泄水装置进行放水、并拆除与干管隔离的堵板并恢复与主管连接。（5）管道冲洗：喷淋管道在强度试压完毕后可启动水泵或用其它水源连续做冲洗工作。冲洗前先将系统中流量减压孔板、过滤装置拆除，冲洗水质合格后重新装好，冲洗出的水要有排放去向，一般排放可使用室内排水系统进行排水，冲洗强度达到系统设计流量流速并宜分段分区进行，当出水口处水的颜色透明时，与入口处基本一致时为合格。5、消防水泵安装（1）水泵开箱验收：应按设备技术文件的规定，清点泵的零件和部件，应无缺件、损件和锈蚀等，管口保护物和堵盖应完好。泵的规格型号及扬程、流量装机功率、主要技术要求应符合设计要求。检验报告、合格证等技术文件齐全。（2）水泵基础按设计图纸施工，水泵安装前复核基础尺寸及螺栓孔或预埋螺栓尺寸。将基础表面清扫干净，地脚螺栓孔大毛，水冲洗并清理干净。消防泵基础安装基线与建筑线距离偏差不应超过±20mm。（3）水泵就位与初精平：将水泵放于基础上，然后穿上地脚螺栓并带螺帽（外露工丝）底座下放置垫铁（每组为斜垫铁2块），以水平尺初步找平，地脚螺栓内灌混凝土。待混凝土凝固期满进行精平并拧紧地脚螺帽，每组垫铁以点焊固定，基础表面打毛，水冲洗后以水泥砂浆抹平。（4）水泵配管安装应在水泵定位找平正，稳固后进行。水泵设备不得承受管道的重量。水泵的出水管上应有止回阀、控制阀、放水阀、压力表。系统的总出水管上应装压力表、泻压阀，当湿式报警阀为2台以上时，喷淋泵到湿式报警阀的管道应为环状。水泵吸水管应单独设置，并且不少于两条，并应装有过滤器、控制阀门，且直径不应小于水泵吸水口直径，控制阀不应采用蝶阀。（5）水泵与吸水管、出水管联接时应加设柔性连接管。吸水管水平管断上不应有气囊和漏气现象，变径时应采用偏心异径管并做到管顶平接。6、消防稳压设备、消防水箱安装：（1）消防稳压设备的容积、气压水位、工作压力等参数应符合设计要求，安全阀、压力表、泄水管应按要求配装，稳压设备上安装位置，进水管、出水管方向联接正确，出水管上设止回阀。（2）消防水箱与墙面的距离不应小于1M，箱顶距楼板面净空不小于0.8M。溢水管、泄水管不得与生活用排水直接连接，应采用间接排水，且出水管上应安装单项阀。7、湿式报警阀组安装（1）报警阀组的安装应在供水管网试压、冲洗合格后进行，安装时先安装水源控制阀、报警阀，然后进行报警阀辅助管道的连接。水源控制阀、报警阀与配水干管的连接，应使水流方向一致。报警阀组安装的位置应符合设计要求；当设计无要求时，报警阀组应安装在便于操作的明显位置，距室内地面高度宜为1.2m；两侧与墙的距离不应小于0.5m；正面与墙的距离水平不应小于1.2m。安装报警阀组的室内地面应有排水设施。（2）压力表应安装在报警阀上便于观测的位置。（3）水源控制阀安装应便于操作，且应有明显开闭标志和可靠的锁定设施。（4）湿式报警阀组安装应使报警阀前后的管道中能顺利充满水；压力波动时，水力警铃不应发生误报警。8、水泵接合器的安装（1）消防水泵接合器的组装应按接口、本体、联接管、止回阀、安全阀、放空管、控制阀的顺序进行。止回阀的安装方向应使消防用水能从消防水泵接合器进入系统。整体组合式消防水泵接合器的安装按其使用说明书的要求进行。（2）消防水泵接合器应安装在便于消防车接近的人行道或非机动车行驶地段。距室外消火栓或消防水池的距离不宜大于40m。（3）自动喷淋灭火系统与消火栓系统的水泵接合器应分别设置永久性固定志，区分标志。（4）地下式消防水泵接合器应采用铸有“消防水泵接合器”标志的铸铁井盖，水泵接合器进水口与井盖底面距离不大于0.4m。（5）墙壁消防水泵接合器的安装应符合设计要求。设计无要求时，其安装高度宜为0.7m；与墙面上的门、窗、孔、洞的净距离不应小于2.0m，且不应安装在玻璃幕墙下方。9、喷头及水流指示器安装（1）喷头安装：应在系统试压、冲洗合格后进行。喷洒头的规格、类型、动作温度要符合设计要求。喷头安装时，不得对喷头进行拆装、改动、并严禁给喷头附加任何装饰性涂层。喷头安装应使用专用扳手，严禁利用喷头的框架施拧；喷头的框架、溅水盘产生变形或释放原件损伤时，应采用规格、型号相同的喷头更换。喷洒头安装的保护面积、喷头间距及距墙、柱的距离溅水盘与吊顶、门窗、洞口障碍物的距离应符合规范和设计要求。喷洒头的两翼方向应成排统一安装。护口盘要帖紧吊顶，走廊单排的喷头两翼应横向安装喷头溅水盘高于附近梁底或高于宽度小于1.2m的通风管道腹面、桥架、管排时，喷头溅水盘高于梁底、通风管道腹面、桥架、管排的最大垂直距离应符合表1的规定。通风管道、桥架、管排等宽度大于1.2m时，喷头应安装在其腹面以下部位。头安装在不到顶的隔断附近时，喷头与隔断的水平距离和最小垂直距离应符合表2的规定。喷头溅水盘高于梁底、通风管道 腹面的最大垂直距离 表1 喷头与梁、通风管道的水平距离（）喷头溅水盘高于梁底、通风管道腹面的最大垂直距离（）标准喷头其他喷头300003006006040600900140140900120024025012001500350380150018004505501800450550 喷头与隔断的水平距离和最小垂直距离 表2水平距离（）<150150<225225<300300375375<450450<600600<750>750最小垂直距离（）7510015020024032040046010
